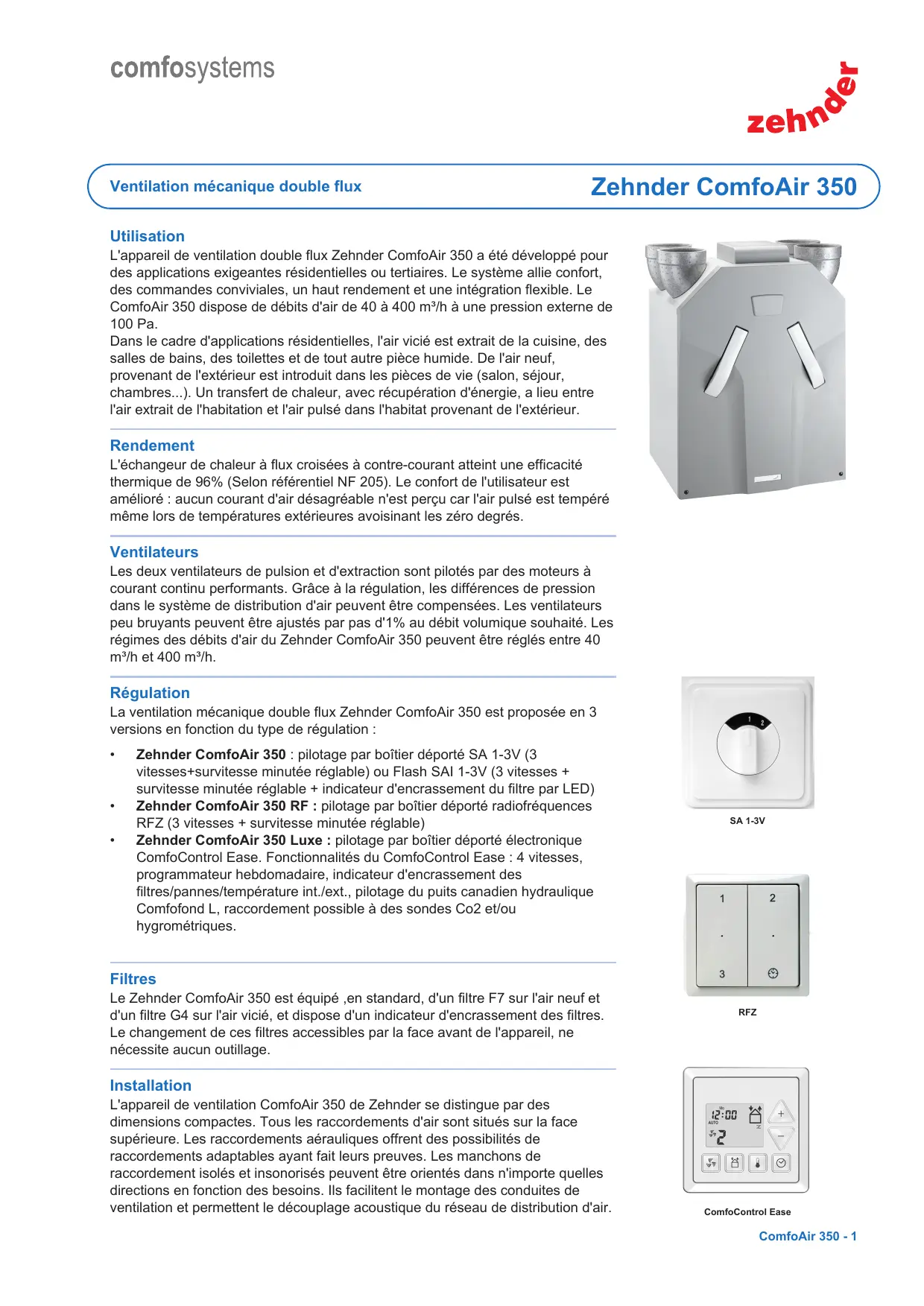

MODE D'EMPLOI COMFOAIR 350 ZEHNDER

Ventilation mécanique double flux

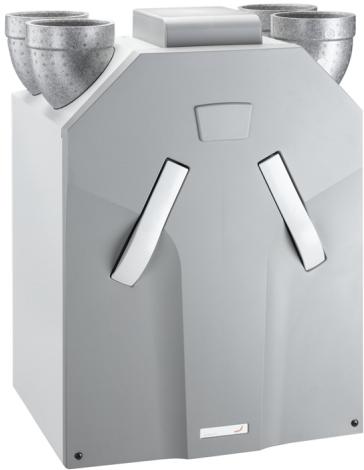

Zehnder ComfoAir 350

Utilisation

L'appareil de ventilation double flux Zehnder ComfoAir 350 a ete develloppé pour des applications exigeantes résidentielles ou tertiaires. Le syste me allie comfort, des commandes conviviales, un haut rendement et une integration flexible. Le ComfoAir 350 dispose de debits d'air de 40 à 400m^3 /h a une pression externe de 100 Pa.

Dans le cadre d'applications résidentielles, l'air vicié est extrait de la cuisine, des salles de bains, des toilets et de tout autre piece humide. De l'air neuf, provenant de l'extérieur est introduit dans les pieces de vie (salon,ticsjour, chambres...). Un transfert de chaleur, avec recupération d'énergie, a lieu entre l'air extrait de l'habitation et l'air pulsé dans l'habitat provenant de l'extérieur.

Rendement

L'échangeur de chaleur à flux croisées à contre-courant atteint une efficacité thermique de 96% (Selon référentiel NF 205). Le comport de l'utilisateur est amélioré : aucun courant d'air désagréable n'est perçu car l'air pulsé est tempéré même lors de températures extérieures avoirinant les zéro degrés.

Ventilateurs

Les deux ventilateurs de pulsion et d'extraction sont pilotés par des moteurs à courant continu performants. Grace à la régulation, les différences de pression dans le système de distribution d'air peuvent être compensées. Les ventilateurs peu bruyants peuvent être ajustés par pas d'1% au débit volumique souhaïte. Les régimes des débits d'air du Zehnder ComfoAir 350 peuvent être régliés entre 40 m^3/h et 400 m^3/h .

Regulation

La ventilation mécanique double flux Zehnder ComfoAir 350 est proposée en 3 versions en fonction du type de régulation :

• Zehnder ComfoAir 350 : pilotage par boîtier déported SA 1-3V (3 vitesses+survitesse minutée régable) ou Flash SAI 1-3V (3 vitesses + survitesse minutée régable + indicateur d'encrassement du filtre par LED)
• Zehnder ComfoAir 350 RF : pilotage par boîtier dépôté radioféquences RFZ (3 vitesses + survités minutée régiable)
• Zehnder ComfoAir 350 Luxe : pilotage par boftier déporté électronique ComfoControl Ease. Fonctionnalités du ComfoControl Ease : 4 vitesses,programmateur hebdomadaire, indicateur d'encrassement desfiltres/pannes/température int./ext., pilotage du puits canadien hydrauliqueComfofond L, raccordement possible à des sondes Co2 et/ouhygrométriques.

Filtres

Le Zehnder ComfoAir 350 est équipé, en standard, d'un filtré F7 sur l'air neuf et d'un filtré G4 sur l'air vicié, et dispose d'un indicateur d'encrassement des filtrés. Le changement de ces filtrés accessibles par la face avant de l'appareil, ne nécessite aucun outillage.

Installation

L'appareil de ventilation ComfoAir 350 de Zehnder se désigne par des dimensions compactes. Tous les raccordements d'air sont situés sur la face supérieure. Les raccordements aérauliques offrent des possibilités de raccordements adaptables ayant fait leurs preuves. Les manchons de raccordement isolés et insonorisés peuvent être orientés dans n'importe quelles directions en fonction des besoin. Ils facilitent le montage des conduites de ventilation et permettent le découvertage acoustique du réseau de distribution d'air.

SA 1-3V

RFZ

ComfoControl Ease

Ventilation mécanique double flux

Zehnder ComfoAir 350

Entretien

L'entretien de l'appareil de ventilation ComfoAir 350 de Zehnder se limite au remplacement régulier des filtres intégrés sur la face avant de l'appareil. L'échangeur de chaleur doit être nettoyé tous les 3 - 4 ans en fonction du début de l'air neuf. Il suffit dePTRer l'échangeur de chaleur de l'appareil. Dans le mode d'emploi vous trouvrez d'autres indications concernant l'entretien.

Protection antigel

Quand le système de ventilation est utilisé sans préchauffage, les condensats de l'air evacué peuvent geler. Le gel des condensats est évité par une réduction-temporaire du volume d'air pulsed.

By-pass

Pendant les nuits d'été et à la mi-saison, lors d'un fort rayonnement solaire durant la journée, il fait souvent trop chaud dans la maison la nuit tandis que l'air extérieur est/agréablement frais. Dans ce cas, l'évacuation de la chaleur par "ventilation libre" est une solution et l'air extérieur plus frais est pulsé directement dans la piece. A cet effet, le système de ventilation ComfoAir 350 de Zehnder est équipé d'un by-pass automatique. Le by-pass fait partie de l'équipement en série et permet à l'air vicié de contourner l'échangeur de chaleur. La température d'enclenchement est régiable.

Options

Le couplage d'un puits canadien à la Zehnder Comfoair 350 nécessite au préalable une étude de dimensionnement, réalisée par un spécialiste habilité.

• Puits canadiens Aéraulique Comfond CF et Hydraulique/Géothermique Comfond L de Zehnder.
  Le Comfofond CF utilise des gains d'air enterrées dans le sol, la prise d'air neuf se faisant via une borne positionnée dans le terrain. Le Comfofond L utilise un circuit fermé hydraulique constituté d'un tube PE enterré rempli d'eau glycolée, la prise d'air se faisant directement en façade du bâtiment. Utilisant les calories du sol, les puits canadiens sont utilisés en hiver comme source chaude et en été comme source froide. Le résultat : en hiver un plus grand comfort et un plus haut rendement, en éte de l'air plus frais. Le Comfofond CF est utilisé avec le Zehnder ComfoAir 350 équipé d'un boîtier de régulation SA 1-3V ou Flash SAI 1-3V et le Zehnder ComfoAir 350 RF équipé d'un boîtier de régulation radiofréquences RFZ. Le Comfofond L est utilisé avec le Zehnder ComfoAir 350 Luxe équipé d'un boîtier de régulation electronique ComfoControl Ease.
• Préchauffeur électrique.
  Utilisé pour les zones où la température atteint régulièrement -10oC en hiver et où le Zehnder ComfoAir 350 n'est pas équipé d'un puits canadien.
• Siphon. Un siphon pour l'évacuation des condensats est disponible.
• Socle. Socle antivibratoire adapté aux dimensions du Zehnder ComfoAir 350.
• Minuterie pour salles de bains. Interrupteur placé en salles de bains afin d'apporter une surventilation temporisée.

Ventilation mécanique double flux

Zehnder ComfoAir 350

Avantages

• Ventilation douce de 40 jusqu'à 400m^3/h
• Récupération de chaleur avec une efficacité thermique de 96% (Selon référentiel NF 205)
• Faible consommation d'énergie grâce aux moteurs à courant continu
  By-pass automatique 100% - mode eté
• Régulation par boîtiers déportés mécanique, radioféquences ou électronique
  3 à 4 vitesses de ventilation disponibles (fonction de la régulation utilisée)
• Fonction antigel : Egalement efficace lors de températures très basses
• Filtres G4 sur air neuf et air vicié. F7 en option sur air neuf
  Montage et maintenance rapides et sécurisés
  Utilisation facile
• Indicateur d'obturation du filtré intégré dans l'appareil ou sur le boîtier de régulation
• Réglage du puits canadien hydraulique Comfofond L (ComfoAir 350 Luxe)
  Débits d'air réglables en fonction du dimensionnement de chaque projet
• Réglage du CO_2 (optionnel sur ComfoAir 350 Luxe)
• Minuterie hebdomadaire sur ComfoControl Ease (ComfoAir 350 Luxe)
• Siphon approprié (optionnel)
• Socle antivibratoire (optionnel)

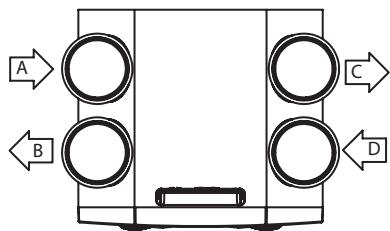

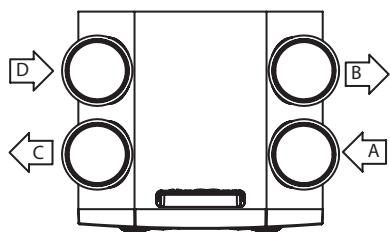

Sens de circulation de l'air

Les illustrations à droite montrent le sens de la circulation de l'air, vue de dessus.

A = air vicié (habitat)

B = air pulsé (habitat)

C = air rejeté (extérieur)

D = air neuf (extérieur)

Numeros d'article

ComfoAir 350 = régulation via boîtier déporté SA 1-3V ou Flash SAI 1-3V

ComfoAir 350 RF = Idem ComfoAir 350 + régulation via boîtier déporté radioféquences RFZ

ComfoAir 350 Luxe = Idem ComfoAir 350 + régulation via boîtier électronique déporté ComfoControl Ease

ComfoAir 350 Luxe VV = Idem ComfoAir 350 Luxe + préchauffeur intégré

Désignation	Air de pulsion à gauche (L)	Air de pulsion à droit (R)
Zehnder ComfoAir 350	471 233 500	471 233 505
Zehnder ComfoAir 350 RF	471 233 510	471 233 515
Zehnder ComfoAir 350 Luxe	471 233 520	471 233 525
Zehnder ComfoAir 350 Luxe VV	471 233 540	471 233 545

Certificates

Dômenaine d'application	Certificat / admission
Allemagne	Certificat maison passive / Institut Dr. Wolfgang Feist, Darmstadt
Suisse	Approprié pour MINERGIE® et MINERGIE-P®

Exéciution air pulé à gauche (L)

Execution air pulsedroite (R)

France: Marque NF

Ventilation mécanique double flux

Zehnder ComfoAir 350

Spécifications

Système de ventilation mécanique double flux Zehnder ComfoAir 350

Débit d'air 350 m3/h à une pression externe de 240 Pa, régulation via boîtier déportede SA 1-3V (3 vitesses+survitesse minutée) ou Flash SAI 1-3V (3 vitesses+survitesse minutée+indicateur d'encrassement des filtres par LED), by-pass automatique 100% , échangeur de chaleur contre courant, rendement thermique >90% , équipement à posteriori d'échangeur enthalpique possible, moteurs à courant continu EC, fonction antigel continu, indicateur de panne et encrassement des filtres sur l'appareil, diamètre des raccords DN 150 ou DN 160 mm.

Dimensions: LxHxP: 625x801x572mm (sans manchons), incl. 1 filtré G4 air vicié + 1 filtré F7 air pulsé, incl. 1 jeu de filtrres G4/F7 de rechange sur demande la première année.

Système de ventilation mécanique double flux Zehnder ComfoAir 350 RF

Idem Zehnder ComfoAir 350 + régulation via boftier déporte radiofréquences RFZ (3 vitesses+survitesse minutée).

Système de ventilation mécanique double flux Zehnder ComfoAir 350 Luxe

Idem Zehnder ComfoAir 350 + régulation électronique via boîtier déported ComfoControl Ease (4 vitesses+programmateur hebdomadaire+indicateur encrassement des filtres, pannes, température int./ext.+réglages de l'appareil de ventilation. Pilotage Comfofond L, pilotage du ComfoCool. Raccordement possible de sonde Co2 et Hygrométrique.

Système de ventilation mécanique double flux Zehnder ComfoAir 350 Luxe VV

Idem ComfoAir 350 Luxe + préchauffeur électrique (1.2 KW) intégré.

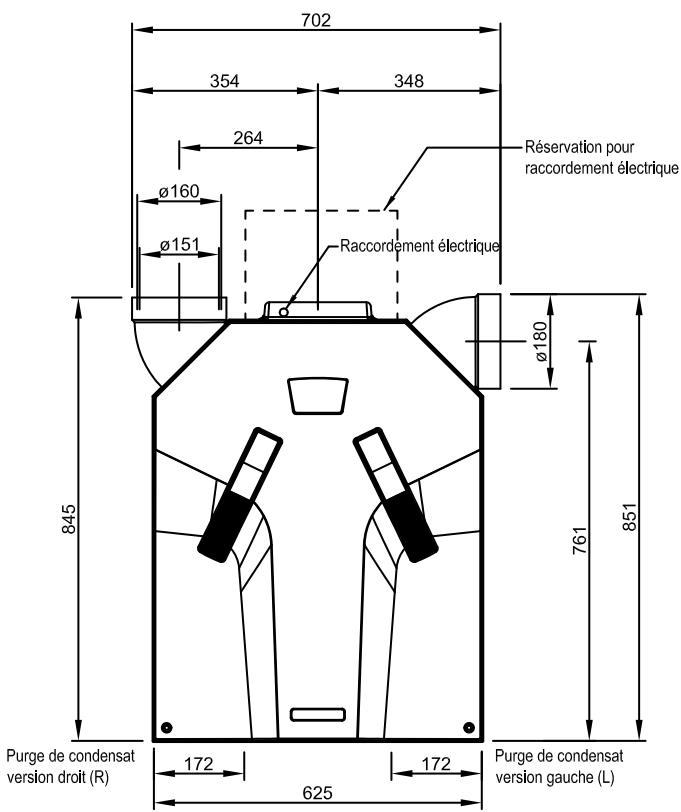

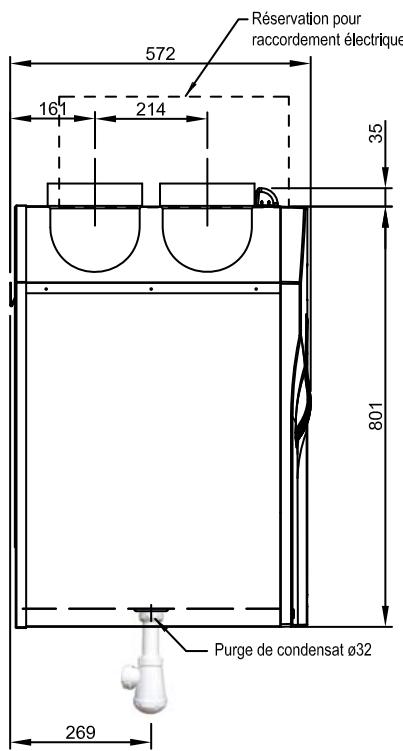

Dimensions

Dimensions de l'appareil (mm)
Hauteur	801
Largeur	625
Profondeur	572
Hauteur totale	860
Largeur totale	702

Ventilation mécanique double flux

Zehnder ComfoAir 350

Domaine d'emploi et consommations électriques des 2 moteurs réunis en W-Th-C

Type de logement	salle de bain	wc	salle d'eau	Débit de base m3/h	Débit de pointe m3/h	Cosommation en W Th C
T3	1	1	0	90	150	22,17
	1	2	0	105	165	26,44
	1	2	1	120	180	30,69
	2	2	0	135	195	39,22
	2	2	1	150	210	46,06
	3	2	0	165	225	52,72
	3	2	1	180	240	55,10
	3	3	1	195	255	64,07
T4	1	1 ou 2	0	105	180	20,41
	1	1 ou 2	1	120	195	35,15
	2	1 ou 2	0	135	210	38,06
	2	1 ou 2	1	150	225	42,41
	3	1 ou 2	0	165	240	53,42
	3	1 ou 2	1	180	255	58,13
	3	3	1	195	270	68,95
T5 et +	1	1 ou 2	0	105	195	29,01
	1	1 ou 2	1	120	210	35,32
	2	1 ou 2	0	135	225	38,34
	2	1 ou 2	1	150	240	43,40
	3	1 ou 2	0	165	255	54,05
	3	1 ou 2	1	180	270	58,75
	3	3	1	195	285	67,89
	3	4	1	210	300	85,00

AFNOR Certification: 11 rue Francis de Pressencé

93571 Saint Denis la plaine cedex

WWW.AFNOR.ORG

Consommations électriques des 2 moteurs réunis

Puisance electrique consommé en WTh C dans la plus petite configuration

Type de logement	salle de bain	wc	salle d'eau	Débit de base m3/h	Débit de pointe m3/h	Puisance électrique en W Th C
T3	1	1	0	90	150	22,17

Puisance electrique consommée en W Th C dans la plus grande configuration

Type de logement	salle de bain	wc	salle d'eau	Débit de base m3/h	Débit de pointe m3/h	Puisance électrique en W Th C
T5 et +	3	4	1	210	300	85

WTh C:

P=23x Ppv+Pgv 24

Ppv: Correspondé à la puissance absorbée en début de base

Pgv: Correspond la puissance consommée en début de pointe

P: Puissance pondérée

AFNOR Certification: 11 rue Francis de Pressencé

93571 Saint Denis la plaine cedex

WWW.AFNOR.ORG

Niveau acquaintique

Puisssanceacoustique

Appareil de ventilation Type	Puissance accoustique dB ref. 10-12 W
	Position	125Hz	250Hz	500Hz	1000Hz	2000Hz	4000Hz	8000Hz
ComfoAir 350	9	79	76	74	69	62	57	45
ComfoAir 350	8	78	76	72	68	61	55	43
ComfoAir 350	7	77	74	69	64	58	52	40
ComfoAir 350	6	75	71	66	61	54	47	35
ComfoAir 350	5	71	69	62	56	49	42	30
ComfoAir 350	4	66	65	56	51	43	35	22
ComfoAir 350	3	60	60	50	44	35	26	12
ComfoAir 350	2	56	50	41	34	23	13	13
ComfoAir 350	1	46	35	23	11	4	5	13
