FOIRE AUX QUESTIONS - ATOM OCEANIC

Comment calibrer l'OCEANIC ATOM ?

Pour calibrer votre OCEANIC ATOM, accédez au menu de configuration, sélectionnez l'option de calibrage et suivez les instructions à l'écran. Assurez-vous d'être dans un environnement stable lors du calibrage.

Que faire si l'écran de l'OCEANIC ATOM ne s'allume pas ?

Vérifiez d'abord que la batterie est correctement installée et chargée. Si l'écran ne s'allume toujours pas, essayez de réinitialiser l'appareil en maintenant le bouton d'alimentation enfoncé pendant 10 secondes.

Comment mettre à jour le firmware de l'OCEANIC ATOM ?

Pour mettre à jour le firmware, connectez votre OCEANIC ATOM à un ordinateur via le câble USB, puis visitez le site officiel d'OCEANIC pour télécharger la dernière version du firmware. Suivez les instructions fournies pour l'installation.

L'OCEANIC ATOM est-il étanche ?

Oui, l'OCEANIC ATOM est conçu pour être étanche jusqu'à une profondeur de 100 mètres. Assurez-vous que le couvercle de la batterie est bien fermé avant de plonger.

Comment réinitialiser les paramètres d'usine de l'OCEANIC ATOM ?

Pour réinitialiser les paramètres d'usine, accédez au menu des paramètres, sélectionnez 'Réinitialiser' et confirmez votre choix. Cela effacera toutes les données personnalisées.

Que faire si l'OCEANIC ATOM affiche un message d'erreur ?

Si un message d'erreur apparaît, consultez le manuel d'utilisation pour identifier le code d'erreur spécifique. Dans la plupart des cas, un redémarrage de l'appareil peut résoudre le problème.

Comment changer la batterie de l'OCEANIC ATOM ?

Pour changer la batterie, dévissez le couvercle arrière à l'aide d'un outil approprié, retirez l'ancienne batterie et insérez une nouvelle batterie de type CR2032. Assurez-vous de bien refermer le couvercle.

L'OCEANIC ATOM peut-il être utilisé pour la plongée en eau froide ?

Oui, l'OCEANIC ATOM est conçu pour être utilisé dans des conditions de plongée variées, y compris en eau froide. Cependant, il est recommandé de vérifier les spécifications pour s'assurer qu'il convient à vos besoins spécifiques.

MODE D'EMPLOI ATOM OCEANIC

au manuel d'utilisation et à l'aide-mémoire de la

Montre/ordinateur de plongée

Les informations ci-dessous remplacent celles des pages 19, 20 et 25 du manuel d'utilisation (Doc. No 12-2489-r01) et du haut de l'aide-mémoire (Doc. No 12-2490-r01).

L'affichage de l'heure par défaut apparaissant sur l'écran de l'Atom comme heure courante peut être soit l'heure principale, soit l'heure secondaire.

Noter que : appuyer sur le bouton S (supérieur droit) pendant l'affichage de l'heure par défaut ne permet pas d'alterner entre l'heure principale (heure locale) et l'heure secondaire (réglement différentiel) comme indiqué sur le manuel et l'aide mémoire.

Si l'heure principale est comme affichée par défaut et que vous voulez afficher l'heure secondaire une fois arrivé à destination :

• appuyez d'abord brièvement sur le bouton M (supérieur gauche) pour accéder à l'affichage de l'heure secondaire,
• puis, pendant l'affichage de l'heure secondaire, appuyez sur le bouton S (supérieur droit) pendant 2 secondes pour l'enregistrer en tant qu'affichage par défaut.
• L'heure secondaire reste affichée comme heure courante jusqu'à ce que vous reveniez à l'heure principale en appuyant sur le bouton M puis le S pendant 2 secondes.

Accorder une attention particulière aux passages précédés de ce symbole de mise en garde.

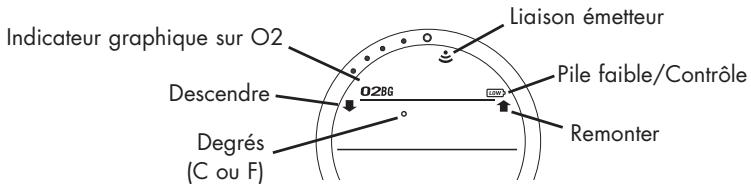

ECRAN ACL COMPLET DE L'ATOM

Description:

a. Bouton Mode (M) b. Bouton Sélection (S) c. Bouton Lumière (L) d. Bouton Avance (A) e. DEL Alarme lumineuse f. Indicateur graphique g. Abbreviation - O2BG (exposition à l'O2) h. Icône - Alarme journalière, ou - Liaison Émetteur i. Icône - Pile faible j. Icône - Flèche Remonter k. Mention - NITROX (mode) l. Symbole - M ou FT (profondeur) m. Mention - BAR ou PSI (pression) n. Mention - TIME (temps) o. Symbole - FO2 (%O2) p. Mention - TOTAL ASCENT (durée totale de remontée), ou - NDC (sans Déco), ou - O2, ou - SURFACE q. Icône - Flèche Redescendre r. Mention - DIVE TIME (temps de plongée), ou - AIR TIME (autonomie), ou - STOP TIME (temps de palier) s. Mention - MAX FT, ou - MAX M (profondeur Max.)

TABLE des matières

ECRAN ACL COMPLET 2 (FR) GARANTIE LIMITE DE DEUX ANS 7 NOTES 7 MODELE DE DECOMPRESSION 7 CONFORMITE FCC 8 INTRODUCTION 9 BOUTONS DE COMMANDE 10 MODE DE FONCTIONNEMENT 11 INTERFACE PC 12 CHARACTERISTIQUES GENERALES ET AFFICHAGES 13 MENTIONS ET INDICATIONS ALPHANUMERIQUES 14 ALARME SONORE 14 RETROECLAIRAGE 16 ALIMENTATION 17 FONCTIONS MONTRE 19 HEURE PAR DEFAULT 19 HEURE PRINCIPALE 20 REGLER L'HEURE PRINCIPALE 20 Régler le format d'affichage de l'heure 21 Régler les heures et les minutes 22 Régler l'année et le mois 23 Regler le jour 24 HEURE SECONDAIRE 24 REGLER L'HEURE SECONDAIRE 25 MINUTEUR 26 REGLERLE MINUTEUR 28 CHRONOGRAPHE 29 ALARME JOURNALIERE 30 REGLER L'ALARME JOURNALIERE 31 REGLAGE DE LA MONTRE A PARTIR D'UN PC 32

Affichages alphanumeriques 36

Affichage de la pression de la bouteille 36 Affichages profondeur 36 Affichages temps et date 37 Affichages température 38

Ordinateur: mode surface 40

Mode Surface affichage principal 41 Mode Surface boutons de commande 42 Mode Surface affichage secondaire (infos O2) 42

Contacts humides 44

Régler FO2 pour les plongées Nitrox 46 Régler FO2 GAS 1.48 Régler FO2 GAS 2 49 Régler FO2 GAS 3 50 Régler FO2 50% par défaut 51 Régler le récepteur de l'ATOM 52 Régler le mode Profondimètre 53

Reglerle GROUPE a (alarmes) 54

Régler l'alarme sonore 54 Régler l'alarme de profondeur 56 Régler l'alarme de temps de plongée écoulé (EDT) 57 Régler l'alarme d'indicateur d'absorption d'azote (TLBG) 58 Régler l'alarme de temps de plongée restant (DTR) 59 Régler l'alarme de pression retour (TMT1) 60 Régler l'alarme de pression de réserve 61 Régler l'alarme de PO2 62

Regler le GROUPE u (utilitaires) 63

Régler l'activation par immersion 64 Régler les unités de mesure 65 Régler le palier de sécurité 66 Régler la marge de sécurité 67 Régler la durée d'éclairage 68 Régler la fréquence d'échantillonnage du profil 69 Régler le code de liaison de l'émetteur 1. 70 Régler le code de liaison de l'émetteur 2. 72 Régler le code de liaison de l'émetteur 3. 74

Mode PLAN 77

MODE FLY (TEMPS D'INTERDICTION DE VOL) 79 MODE SAT (TEMPS DE DESATURATION) 80 MODE DIVE LOG (MEMOIRE) 82 MODE HISTORY (TOTALISATEUR) 85

Presentation des informations du mode plongee 87

POSITIONNEMENT DE L'ATOM 89

Interruption de liaison en plongée 89

TEMPS DE PLONGEE RESTANT 90

Temps de plongée sans décompression restant 90 Temps d'exposition à l'oxygène restant 91 Autonomie restante 92 Alarmedautonomie 93

Mode plongee sans decompression 98

Palier de sécurité 100

TABLE des matières (suite)

MODE PLONGEE AVEC DECOMPRESSION 101

MODES D'INFRACTION 105

Mode d'Infraction provisoire 105 Modes d'Infraction différée 107 Modes d'Infraction immédiate et Profondimètre 108

MODE PLONGEE AVEC PO2 ELEVEE 110

FORTE ACCUMULATION D'OXYGENE 111

MISE EN MODE PROFONDIMETRE VOLONTAIRE 113

RESUME DES MESSAGES D'AVERTISSEMENT ET D'ALARME 114

CHANGEMENT DE MELANGE 115

AFFICHAGES DES APERÇUS - CHANGEMENT DE GAZ 118

MODES APRES PLONGEE 121

PERIODDE TRANSITION 122

APRES LA PERIODE DE TRANSITION 123

Accès aux autres modes 124

REGLAGES ET TRANSFERTS PC 125

GENERALITES 127

SOINS ET NETTOYAGE 128

REVISIONS ET ENTRETIEN 128

REEMPLACEMENT DE LA PILE 130

MONTAGE DE L'EMETTEUR SUR LE DETENDEUR 137

COMPATIBILITE DE L'EMETTEUR AVEC LE NITROX. 137

DETECTION ET REGLAGES DE L'ALTITUDE 138

COURBES DE SÉCURITÉ EN ALTITUDE 139

CHARACTERISTIQUES 141

TABLEAU 2 NOAA 148

FICHE DE REVISION 149

OCEANIC DANS LE MONDE 151

Garantie limitee a deux ans

Les détails des conditions de garantie figurent sur la carte de garantie produit livrée avec l'instrument. Enregistrement en ligne sur www.OceanicWorldWide.com

DROITS d'auteur

Les droits d'auteur du présent manuel sont protégés, tous droits réservés. Sans consentement préalable d'Oceanic/2002 Design signifié par écrit, il ne peut être, en totalité ou en partie, copié, photocopié, reproduit, traduit, ou réduit sous quelle forme électronique ou lisible que ce soit.

Oceanic, le logo Oceanic, le symbole 'O' d'Oceanic, le logo ATOM, OceanGlo, Air Time Remaining (ATR), Diver Replaceable Batteries, Graphic Diver Interface, Tissue Loading Bar Graph (TLBG), Pre Dive Planning Sequence (PDPS), Set Point, Control Console, Turn Gas Alarm et OceanLog sont des marques déposées et non déposées, appellations commerciales et marques de services d'Oceanic. Tous droits réservés.

Brevets

Des brevets américains ont été accordés ou sollicités pour protéger les procédés suivants :

Air Time Remaining (Brevet n°4,586,136 et 6,543,444), Data Sensing and Processing Device (Brevet n°4.882.678). Set TLBG Alarm et autres brevets. User Setable Display (Brevet n°5.845.235) est la propriété de Suunto Oy (Finlande).

MODELE De decompression

Les programmes de l'ATOM simulant l'absorption d'azote par le corps humain au moyen d'un modèle mathématique. Ce module permet simplement de gérer un grand nombre de cas à partir d'une série de données limites. Il bénéficie des dernières recherches et expérimentations en matière de théorie de la décompression. Pourtant, l'utilisation de l'ATOM, comme d'ailleurs celle des tables de décompression de l'U. S. Navy (ou de toute autre table), ne permet pas d’éviter totalement la possibilité d’accident de décompression. La physiologie de chaque plongeur est différente et peut même varier d’un jour à l’autre. Aucun instrument ne peut réellement prévoir les réactions de votre corps à un profil de plongée particulier.

Conformite FCC:

Cet instrument est conforme au fascicule 15 du règlement FCC. Son fonctionnement est soumis à deux conditions: 1) il ne doit occasionner aucune interférence néfaste et 2) il doit reconnaître toute interférence reçue, y compris toute interférence pouvant occasionner un fonctionnement indésirable.

Cet instrument a répondu aux tests de conformité relatifs aux restrictions des émetteurs d'ondes et instruments numériques de classe B, suivant les dispositions du fascicule 15 du règlement FCC et du paragraphe 47 du code fédéral des réglementations. Ces règlements sont conçus de manière à offrir une protection raisonnable contre toutes interférences néfastes dans les installations commerciales ou privées. Cet équipement produit, utilise et peut émettre des ondes radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut occasionner des interférences lors de communications radio.

Des interférences peuvent évidemment survenir sur une installation donnée. Si cet instrument provoque des interférences pour la réception radio ou télévision, ce qui peut être déterminé en allumant et en éteignant l'instrument, il est conseillé de tenter de neutraliser ces interférences comme suit :

• Orienter différemment ou déplacer l'antenne de réception.
• Augmenter la distance entre l'instrument et le récepteur concerné.
• Brancher l'instrument sur la prise d'un circuit d'alimentation différent de celui du récepteur.
• Demander conseil à un distributeur agréé ou à un technicien expérimenté en radio ou télévision.

Avertissement: Toute altération ou modification de l'instrument non expressément approuvée par Oceanic/2002 Design peut en annuler l'autorisation d'utilisation.

AVERTISSEMENT: Avant toute plongée avec l'ATOM, vous devez lire et assimiler aussi le manuel "Sécurité et généralités" spécifique aux ordinateurs de plongée Oceanic, Doc. No. 12-2262. Il comporte des mises en garde importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

FR Oceanic vous souhaite la bienvenue et vous remercie d'avoir besoin l'ATOM.

Il est important que vous lisiez ce manuel d'utilisation dans l'ordre et que vous l'assimiliez complètement avant d'utiliser l'ATOM en plongée.

Il est aussi important que vous lisiez le manuel "Sécurité et généralités" (doc n° 12-2262) spécifique aux ordinateurs Oceanic et livre avec votre ATOM. Il compte les informations que vous devez assimiler avant toute plongée avec votre ATOM.

N'oubliez pas que la technologie ne doit pas remplacer le bon sens et que si un ordinateur de plongée communique des informations à l'utilisateur, il ne lui apprend pas à en faire bon usage.

Boutons de commande

Les quatre boutons de commande vous permettent de choisir les options de mode et d'accéder à un paramètre particulier. Ils seront aussi à la liaison avec le ou les émetteurs, au réglage de l'instrument, à l'activation du rétroéclairage et à accuser réception de l'alarme sonore.

Par commodité, ils sont dénommés boutons M, S, L, et A.

• Bouton Mode (M) en haut à gauche
• Bouton Sélection (S) en haut à droite
• Bouton Lumière (L) en bas à droite
• Bouton Avance (A) en bas à gauche

MODES de fonctionnement

Quand l'ATOM n'est pas utilisé en mode Ordinateur de plongée, elle est en mode Montre (heure principale), comme une montre classique (Fig. 1), jusqu'à ce que le mode soit changé.

Le bouton M est utilisé pour accéder à 5 autres modes complémentaires : Heure secondaire, Minuteur, Chronographe (chrono/temps intermédiaires), Alarme journalière et Ordinateur de plongée mode Surface. Il sert aussi à revenir à l'affichage de l'heure principale.

L'écran reste sur les affichages des modes principaux et des sous-modes jusqu'à ce qu'un bouton soit sollicité pour passer à un autre affichage ou à un autre mode, activer une séquence, ou pendant 2 minutes si aucun bouton n'est sollicité. Le Chronographe reste affiché tant qu'il fonctionne sauf en cas d'accès à un autre mode.

Quand l'activation par immersion est sur ON, l'ATOM passe en mode Dive (plongée) en dessous de 1,2 mètres de profondeur, quel que soit le mode de fonctionnement en cours.

AVERTISSEMENT: Quand l'activation par immersion est sur OFF, l'ATOM doit être mise sur le mode Plongée Surface avant la première plongée d'une nouvelle série. Quand l'ATOM est dans un des modes Montre, une immersion n'active le mode Plongée que si l'activation par immersion est sur ON.

Séquence principale

(audomicile)

Heure principale

Heure secondaire (autre)

fuseau horaire

Minuteur

Chronographe

Alarme journalière

Mode Plongée Surface

Séquence secondaire (en voyage)

Heure secondaire (autre fuseau horaire)

Heure principale (domicile)

Minuteur

Chronographe

Alarme journalière

Mode Plongée Surface

Fig. 1 - Heure principale

Interface PC

L'interface à un PC s'effectue en connectant la montre ATOM au port USB d'un PC avec le câble livré d'origine. Le câble sert aux liaisons ATOM/PC dans les deux sens.

Le CD compte 2 logiciels, le driver USB et le manuel d'utilisation qui peut être imprimé pour utilisation personnelle. Le programme de réglage (Settings Upload) est pratique pour régler l'heure, l'alarme et procéder aux réglages utilisaires de l'ATOM. Le programme de transfert (Data Download) est utilisé pour récupérer les paramètres collectés pendant les plongées et enregistrés dans la mémoire de l'ATOM.

Fig. 2 - Interface PC

L'ATOM surveille les demandes d'accès externe toutes les secondes quand elle est en mode Montre heures principale. Cette procédure est inopérante si la montre est humide. La connexion s'effectue en branchant le câble d'interface dans la prise de l'ATOM et sur le port USB d'un PC. Pour établir la connexion, le programme du PC doit être en fonctionnement et demander RUTHERE. Quand la connexion est éffectuée, tous les segments de l'affichage de l'ATOM apparaissent à l'écran (Fig. 2) jusqu'à la fin des opérations de réglage ou de transfert.

• L'ATOM repasse à l'affichage heure principale quand les opérations de réglage ou de transfert sont terminées ou au bout de 2 minutes s'il n'y a pas d'intervention du PC.

AVERTISSEMENT: Avant toute plongée avec l'ATOM, vous devez lire et assimiler le manuel "Sécurité et généralités" spécifique aux ordinateurs de plongée Oceanic, Doc. No. 12-2262. Il comporte des mises en garde importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

La ligne supérieure de l'écran ACL sert à afficher des indications telles que le jour de la semaine, les modes de fonctionnement, les paramètres en cours de réglage, l'identification du transmetteur et du gaz, le niveau d'altitude et l'identification des alarmes. Par moments, la seconde ligne est aussi utilisée pour afficher des indications alphanumériques telles que PO2 et On/Off (Figure 3). Le réglage du pourcentage d'oxygène (FO2) du gaz apparaît sur la troisième ligne.

Les mentions figurant sur les différents affichages sont décrites au fur et à mesure du manuel et sont regroupées page 86.

Alarmesonore

Quand des situations critiques déclenchent l'alarme sonore, l'ATOM émet 1 bip par seconde pendant 10 secondes, ou jusqu'à ce que l'utilisateur rectifie la situation ou accuse réception de l'alarme en appuyant brièvement sur le bouton S (moins de 2 secondes). L'utilisateur ayant accusé réception et rectifié la situation, l'alarme se redéclenche si la situation se produit ou si une nouvelle situation critique se présente.

Fig. 3 - Exemple de messages

Une alarme lumineuse constituée d'une DEL rouge placée sur le côté gauche du boîtier est couplée à l'alarme sonore. Elle clignote quand l'alarme sonore retentit. Elle s'arrête quand l'utilisateur accuse réception de l'alarme sonore ou si la situation est rectifiée. Ces deux alarmes ne fonctionnent pas quand l'alarme sonore est réglée sur la position OFF (groupe de réglage A).

Les situations qui déclenchent l'alarme sonore -

L'alarme journière de la montre arrivée à l'heure réglée (inopérante en mode Plongée). Le minuteur de la montre arrive à 0:00. - L'autonomie restante descend à 5 minutes puis 0 minutes. - L'autonomie restante est inférieure de 1 minute aux temps restant sans décompression ou d'exposition à l'oxygène (No Deco Time/O2 Time). - La pression d'alarme retour est atteinte (émetteur 1). - La pression de réserve est atteinte (émetteur actif). Le dépassement de la profondeur maximum choisie. - Le dépassement du temps de plongée restant besoin. Le dépassement du temps de plongée écoulé. La PO2 atleast 1,60 ATA ou la valeur d'alarme. - Le niveau d'exposition à l'O2 est de 300 OTU (exposition unitaire ou journalière). L'indicateur d'absorption d'azote atteint la valeur d'alarme. - La vitesse de remontée dépasse 18m / mn à plus de 18m de profondeur ou 9m / mn entre 18m et la surface. - La perte du signal de liaison avec l'émetteur actif pendant plus de 15 s en plongée. L'entrée en mode Décompression. - La remontée au-dessus de la profondeur du palier nécessaire pendant moins de 5 mn (infraction différée). - La remontée au-dessus de la profondeur du palier nécessaire pendant plus de 5 mn (infraction différée). - La décompression nécessite un palier à plus de 18m. - La profondeur maximum d'utilisation de 100 m est dépassée (infraction différée). - La respiration sur une autre bouteille sans changement de gaz manuel. - Le passage sur une autre bouteille expose le plongeur à une PO2 supérieure à 1,60 ATA.

Situations qui déclenchent un seul bip court (qui ne peut pas être coupé) -

• La fin d'un remplacement de pile rapide.
• Le passage d'infraction différée à infraction permanente 5 minutes après la plongée.

Situations qui déclenchent trois bips courts (qui ne peuvent pas être coupés) -

• L'autonomie restante est inférieure au temps restant sans décompression ou d'exposition à l'oxygène (No Deco Time/O2 Time).

Dans les situations suivantes, le son continu de 10 secondes est suivi d'un bip soutenu de 5 secondes qui ne s'arrête pas à l'accusé de réception -

• La remontée au-dessus de la profondeur du palier nécessaire pendant plus de 5 minutes (infraction différée). La décompression nécessite un palier à 21 m ou plus.
• L'infraction provisoire est suivie d'un séjour en surface de plus de 5 minutes (infraction permanente).

Retroeclairage

Pour activer le rétroéclairage, appuyer sur le bouton L.

• L'écran reste éclairé tant que la pression est maintenue sur le bouton* puis le temps de la durée d'éclairage 0, 5, ou 10 secondes, pour un total de 20 secondes maximum.

(L'éclairage s'éteint si la pression sur le bouton dure plus de 1 0 secondes.)

• Appuyer à nouveau sur le bouton pour rallumer si nécessaire.

NOTE : Une utilisation intensive du rétroéclairage réduit l'autonomie de la pile. De ce fait, il ne fonctionne pas quand la pile est faible ou quand l'ATOM est connectée à un PC.

Alimentation

L'ATOM est alimentée par une pile lithium de 3 volts type CR 2430 et l'émetteur par une pile lithium de 3 volts type CR 2. La pile de l'ATOM devrait assurer plus de 100 heures de fonctionnement plongée à raison de deux plongées à chaque fois que l'ordinateur est activé.

La pile de l'émetteur devrait assurer plus de 1000 heures de fonctionnement.

Les émetteurs vérifient la tension de la pile quand ils sont mis en veille et envoyant un signal "pile faible" au récepteur de l'ATOM quand elle descend en dessous du niveau critique. L'ATOM vérifie la tension de sa pile toutes les 2 minutes pendant son fonctionnement en surface.

• Si la tension de l'ATOM ou de tout émetteur actif atteint le niveau critique (2,75 volts), l'icône pile s'affiche (Fig. 4a) pour signaler que l'alimentation doit être vérifiée afin de déterminer quel élément (ATOM ou un émetteur) est à l'origine du signal.
• Si la tension atteint le niveau d'alarme (2,50 volts), l'icône pile clignote. La pile de l'objet concerné doit alors être remplacée avant toute nouvelle plongée.
• L'état des piles ne peut pas être vérifié pendant les modes Plongée.
• Si l'icône pile n'était pas visible avant une plongée et qu'une pile faiblit pendant la plongée, la pile de l'élément concerné peut encore le faire fonctionner pendant le reste de cette plongée.

Fig. 4 - Pile faible

Fig. 5 - Etat de la pile (bon)

Fig. 6A - Etat de la pile émetteur 2 (faible)

Fig. 6B - Etat de la pile émetteur 3 (pas disponible)

Pour déterminer si la pile à remplacer est celle de l'ATOM ou de l'émetteur, appuyer sur le bouton S pendant 2 secondes en mode Ordinateur de plongée Surface.

• La pression sur le bouton active le récepteur de l'ATOM.
• 2 secondes après, l'état de la pile de l'ATOM (Montre) s'affiche pendant 3 secondes (Fig. 5), puis -
• s'il est actif et en liaison, l'état de la pile de l'émetteur 1 s'affiche pendant 3 secondes, puis -
• s'il est actif et en liaison, l'état de la pile de l'émetteur 2 s'affiche pendant 3 secondes (Fig. 6A), puis -
• s'il est actif et en liaison, l'état de la pile de l'émetteur 3 s'affiche pendant 3 secondes puis -
• L'affichage repasse en mode Surface.
• Si un émetteur n'est pas actif ni en liaison, le message NotAvAil (not available - pas disponible) s'affiche (Fig. 6B).

La pression de la bouteille (décrite plus loin) apparait aussi sur l'affichage de l'état de la pile des émetteurs actifs.

HEURE Par default

Le bouton M permet d'accéder, dans l'ordre, aux affichages suivants -

Heure principale > Heure secondaire > Minuteur > Chronographe > Alarme journalière > Mode Ordinateur de plongée.

L'heure principale (Fig. 7) donne l'heure courante de votre domicile et apparaît en tant qu'affichage par défaut.

L'heure secondaire (Fig. 8), qui se règle par différentiel, donne l'heure d'une destination de voyage. Une fois arrivé à destination, l'heure secondaire peut être affichée à la place de l'heure principale pour en faire l'affichage par défaut le temps du séjour sur place. Le bouton M permet alors d'accéder, dans l'ordre, aux affichages suivants -

Heure secondaire > Heure principale > Minuteur > Chronographe > Alarme journalière > Mode Ordinateur de plongée.

Appuyer sur le bouton S pendant 2 secondes permet d'alterner entre heures principales et heures secondaires pour désigner l'affichage par défaut.

Pendant la visualisation des affichages du mode Montre, appuyer sur le bouton M pendant 2 secondes ou ne pas solliciter de bouton pendant 2 minutes fait repasser l'ATOM à l'affichage de l'heure par défaut.

Fig. 7 - Heure principale

Fig. 8 - Heure secondaire

HEURE principale

L'écran affiche:

L'icône d'alarme - si l'alarme journalière est sur On (Fig. 9a) Le jour de la semaine MON (ou TUE, WED, THU, FRI, SAT, SUN), ou la mention WET (humide) si la montre est humide. L'icône pile - si la pile est faible. Le jour et le mois (le mois et le jour en unités anglo-saxonnes) L'heure (heures, minutes, secondes) (les secondes s'affichent sur la rangée du milieu, Fig. 9b)

Fig. 9 - Heure principale (montre humide) (Format 24 heures)

• Appuyer brièvement de façon répétée sur le bouton M (moins de 2 secondes) fait défiler les modes principaux.
• Appuyer sur le bouton S puis le relâcher (moins de 2 secondes) arrête l'alarme journalière quand elle SONNE.
• Appuyer sur le bouton S pendant 2 secondes remplace l'heure principale par l'heure secondaire en tant qu'affichage par défaut jusqu'à une nouvelle pression de 2 secondes sur le bouton S pour remettre l'heure principale en affichage par défaut.
• Appuyer sur le bouton L active le rétroéclairage.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes donne accès au mode Réglage de l'heure principale.

Reglage de l'heure principale

Ce mode permet de régler la date et l'heure qui servent aussi de référence pour l'heure secondaire. Le réglage compte 3 étapes - réglage du format de l'heure, réglage de l'heure et réglage de la date.

Note: L'heure principale doit être précisée comme affichage par défaut pour que l'heure et la date puissent être réglées.

Séquence des réglages heures/date:

Écran format de l'heure > écran heures (heure > minute) > écran date (année > mois > jour)

Le jour de la semaine se règle automatiquement quand la date est réglée.

• Appuyer sur le bouton M pendant 2 secondes à tout moment ramène à l'affichage de l'heure principale. Si le bouton n'est sollicité pendant 2 minutes, l'écran repasse à l'affichage heures principale.
• Pendant l'affichage de l'écran heures principales, appuyer simultanément sur les boutons A et S pendant 2 secondes donne accès à l'écran de réglage du format de l'heure.

L'écran de réglage du format de l'heure affiche les mentions HOUR, TIME, et le format d'affichage de l'heure 12 (ou 24) clignotant (Fig. 10).

• Appuyer brièvement sur le bouton S (moins de 2 secondes) pour alterner entre les valeurs 12 et 24 clignotantes.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage du format de l'heure et aller à l'écran de réglage des heures avec les heures clignotantes.

Fig. 10 - Réglage du format de l'heure

Fig. 11 - Réglage des heures

Fig. 12 - Réglage des minutes

• ASTUCE - Appuyer de façon répétée sur le bouton A (moins de 2 secondes à chaque fois) permet de sauter d'un paramètre de réglage heures/date à l'autre en ignorant ceux qui ne nécessitant pas de réglage.

Réglage des heures (fig. 11)

Les abréviations AM ou PM apparaissent quand l'heure est affichée en format 12 heures.

• Appuyer sur le bouton S et le maintenir quand la valeur des heures clignote fait défiler les valeurs par intervalles d'une heure à la vitesse de 4 par seconde de 0: à 23: (ou 12: AM à 11: PM en format 12 heures).
• Appuyer brièvement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage des heures et aller à l'écran de réglage des minutes avec les minutes clignotantes.

Réglage des minutes (fig. 12)

• Appuyer sur le bouton S et le maintenir quand la valeur des minutes clignote fait défiler les valeurs par intervalles d'une minute à la vitesse de 4 par seconde de :00 à :59.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage des minutes et aller à l'écran de réglage de la date avec l'année clignotante.

Sur l'écran de réglage de la date s'affichent les mentions YEAR (année), MNTH (mois) et DAY (jour) (ou jour et mois en réglage métrique) et l'année clignote.

Réglage de l'année (fig. 13)

• Appuyer sur le bouton S et le maintenir quand l'année clignote fait défiler les valeurs par intervalles d'une année à la vitesse de 4 par seconde de 2004 à 2049 (avec les années bissextiles).
• Appuyer brièvement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage de l'année et aller à l'écran de réglage du mois avec le mois et l'abréviation MNTH clignotants.

NOTE: L'année n'est affichée dans aucun mode excepté celui du réglage de la date. La date repasse au 1-1-2004 lors du remplacement de la pile.

Réglage du mois (fig. 14)

• Appuyer sur le bouton S et le maintenir quand le mois clignote. Fait défiler les valeurs par intervalles d'un mois à la vitesse de 4 par seconde de 1 à 12.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage du mois et aller à l'écran de réglage du jour avec le jour et la mention DAY clignotants.

Fig. 13 - Réglage de l'année

Fig. 14 - Réglage du mois

Fig. 15 - Réglage du jour

Réglage du jour (fig. 15)

• Appuyer sur le bouton S et le maintenir quand le jour clignote fait défiler les valeurs par intervalles d'un jour à la vitesse de 4 par seconde de 1 à 31.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage du jour et repasser à l'écran de l'heure principale.

Note: Le jour de la semaine est réglé automatiquement en fonction du réglage de la date.

Fig. 16 - Heure secondaire

HEURE secondaire (fig. 16)

• Appuyer brièvement sur le bouton M (moins de 2 secondes) pendant l'affichage de l'heure principale mène à l'écran de l'heure secondaire.

L'HEURE SECONDDAIRE (comme celle d'une destination de voyage) est repérée par le chiffre 8 couché à la gauche de l'abréviation du jour de la semaine sur la ligne supérieure (Fig. 16a).

L'écran de l'heure secondaire affiche:

L'icône d'alarme si l'alarme journalière est sur On. Le chiffre 8 couché et le jour de la semaine en abrégé MON (ou TUE, WED, THU, FRI, SAT, SUN), ou WET (humide) si la montre est humide. L'icône pile - si la pile est faible. Le jour et le mois (le mois et le jour en unités anglo-saxonnes). L'heure (heures, minutes, secondes).

• Appuyer brièvement de façon répétée sur le bouton M (moins de 2 secondes) fait défiler les modes principaux.
• Appuyer sur le bouton S puis le relâcher (moins de 2 secondes) arrête l'alarme journalière quand elle sonne.
• Appuyer sur le bouton S pendant 2 secondes remplace l'heure principale par l'heure secondaire en tant qu'affichage par défaut.
• Appuyer sur le bouton L active le rétroéclairage.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes donne accès au mode Réglage de l'heure secondaire.
• Appuyer sur le bouton M pendant 2 secondes fait repasser sur l'affichage de l'heure principale.

Reglage de l'heure secondaire

L'heure secondaire peut être réglée sur OFF ou en entrant le décalage horaire en ajoutant ou en retranchant de 1 à 23 heures par intervalles d'une heure.

Une fois que le décalage horaire est sauvegardé, l'heure secondaire est calculée par rapport à l'heure principale.

L'écran de réglage de l'heure secondaire affiche (Fig. 17) :

Le chiffre 8 couche et la mention OFF ou la valeur du décalage horaire en +/- clignotante.

• Appuyer sur le bouton S et le maintenir quand le décalage horsaire clignote fait défiler les valeurs par intervalles d'une heure à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage du jour et repasser à l'écran de l'heure secondaire.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'affichage de l'heure principale.

Fig. 17 - Réglage de l'heure secondaire

Sieldom bouton n'est sollicité pendant 2 minutes, l'écran repasse sur l'affichage de l'heure principale.

Minuteur

Appuyer brièvement 2 fois sur le bouton M (moins de 2 secondes) pendant l'affichage de l'heure principale mène à l'écran du minuteur affichant le compte à rebours (h: mn) s'il fonctionne ou OFF (clignotant) et le réglage précédent si le minuteur a fonctionné jusqu'à la fin ou OFF (non clignotant) et 0:00 en l'absence de réglage précédent.

Une fois sur ON, le compte à rebours défile en arrêté-plan jusqu'à 0:00 ou jusqu'à ce qu'il soit mis sur OFF ou qu'une plongée ait lieu. Il passe alors sur OFF par défaut et la valeur précédemment réglée.

Quand un compte à rebours atteint 0:00, l'alarme sonore retentit 10 fois et la diode rouge d'alarme lumineuse clignote.

• Appuyer brièvement sur le bouton S (moins de 2 secondes) arrête l'alarme.

L'écran du MINUTEUR affiche (Fig. 18):

L'abréviation TIMR et ON s'il fonctionne (ou OFF). Le mot TIME et le compte à rebours (h: mn) ou le réglage précédent terminé ou 0:00 en l'absence de réglage précédent). - Appuyer brièvement sur le bouton S (moins de 2 secondes) arrête l'alarme (si elle sonne). - Appuyer sur le bouton L active le rétroéclairage. - Appuyer sur le bouton M pendant 2 secondes ramène à l'affichage de l'heure par défaut (principal ou secondaire). - Appuyer simultanément sur les boutons A et S pendant 2 secondes donne accès à l'écran de réglage du minuteur repéré par l'abréviation SET sur la deuxième ligne et les heures clignotantes. - Si, aucun bouton n'est sollicité pendant 2 minutes, l'écran repasse sur l'affichage de l'heure locale par défaut.

Fig. 18 - Minuteur

Fig. 19 - Réglage du minuteur

Fig. 20 - Déclenchement du minuteur

L'écran affiche (fig. 19):

Les abréviations TIMR et SET. Le mot TIME et la valeur des heures (h:) clignotante.

• Appuyer sur le bouton S et le maintenir quand la valeur des heures clignote fait défiler les valeurs par intervalles d'une heure à la vitesse de 4 par seconde de 0: à 23: (h).
• Appuyer brièvement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage des heures et aller à l'écran de réglage des minutes avec les minutes clignotantes.
• Appuyer sur le bouton S et le maintenir quand la valeur des minutes clignote fait défiler les valeurs par intervalles d'une minute à la vitesse de 4 par seconde de :00 à :59 (mn).
• Appuyer brièvement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage des minutes et aller à l'écran du minuteur avec la mention OFF (clignotante) à la place de l'abréviation SET.
• Appuyer brievement sur le bouton S (moins de 2 secondes) alterne entre OFF et ON et déclenche le minuteur (Fig. 20).
• Appuyer sur le bouton M pendant 2 secondes ramène à l'affichage de l'heure locale par défaut.
• Si aucun bouton n'est sollicité pendant 2 minutes, l'écran repasse sur l'affichage de l'heure locale par défaut.

Chronographe (chrono/temps intermédiaire) (fig. 21)

• Appuyer brievement sur le bouton M 3 fois (moins de 2 secondes à chaque fois) pendant l'affichage de l'heure principale donne accès au chronographe affichant le temps écoulé s'il a été déclenché précédemment ou 0:00:00.00 (h: mm: ss 1/100e s) clignotant (Fig. 21).
• Appuyer brievement sur le bouton S (moins de 2 secondes) déclenché le chrono qui va de 0:00:00.00 à 99:59:59.99 (h: mm: ss 1/100e s) par intervalles de.01 (1/100e s).
• Pendant les 4 premières secondes, les 1/100e de seconde s'affichent, puis 2 tirets (--) apparaisent. Les 100e de seconde sont enregistrés et affichés quand les temps intermédiaires sont pris et plus tard quand ils sont rappelés.
• Appuyer brièvement sur le bouton S à la suite (moins de 2 secondes à chaque fois) prend les temps intermédiaires (LAP1 à LAP9). Après l'enregistrement du 9e temps, l'enregistrement d'un temps supplémentaire prend la place du LAP9, décale d'un cran tous les autres et efface le LAP1.
• Si le temps atteint 99:59:59.99, le chrono s'arrête et sauvegarde le temps comme un temps intermédiaire. Les pressions suivantes sur le bouton S sont alors sans effet.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) arrête le chrono et rappelle le 1er temps intermédiaire, affiche le message LAP1 (clignotant) et le premier temps intermédiaire. Des pressions répétées affichent les autres temps intermédiaires (Fig. 22).

suite page 30

Fig. 21 - Chronographe

Fig. 22 - Rappel du 2e temps intermédiaire

• Appuyer sur le bouton A et le maintenir pendant 2 secondes arrête le chrono et remet l'affichage à 0:00:00.00 (clignotant).
• Appuyer sur le bouton M pendant 2 secondes donne accès à l'alarme journalière.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'affichage de l'heure locale par défaut.

Quand le chronographe fonctionne, il reste à l'écran jusqu'à ce qu'un bouton soit sollicité. En cas d'accès à un autre écran, il continue alors de tourner en arrêt-écran.

En cas de plongée, le chronographe s'arrête et se remet à 0:00:00.0.

Fig. 23 - Alarme journalière

ALARME Journaliere

• Appuyer brièvement sur le bouton M 3 fois (moins de 2 secondes à chaque fois) pendant l'affichage de l'heure principale donne accès à l'alarme journalière, affichant l'abréviation ALRM, ON ou OFF (clignotant) et l'heure d'alarme précédemment réglée.

L'écran affiche (fig. 23):

L'icône d'alarme, l'abréviation ALRM et ON (ou OFF). L'heure d'alarme réglée (h : mn). - Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF.

• Une fois sur ON, l'alarme est réglée pour sonner chaque jour à l'heure indiquée.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes permet de régler une nouvelle heure comme indiqué par le mot SET et les heures clignotantes.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'affichage de l'heure locale par défaut.
• Appuyer sur le bouton L active le rétroéclairage.
• Rarement bouton n'est sollicité pendant 2 minutes, l'écran repasse sur l'affichage de l'heure locale par défaut.

Reglage de l'alarme journaliere

L'écran affiche (Fig. 24):

L'icône d'alarme, l'abréviation TIMR et le mot SET. L'heure d'alarme précédemment réglée (h:mn) avec les heures clignotantes. - Appuyer sur le bouton S et le maintenir quand la valeur des heures clignote fait défiler les valeurs par intervalles d'une heure à la vitesse de 4 par seconde de 0: à 23: (ou de 12: AM à 11: PM en format 12 heures).

suite page 32)

Fig. 24 - Réglage de l'alarme journalière

• Appuyer brièvement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage des heures et aller à l'écran de réglage des minutes avec les minutes clignotantes.
• Appuyer sur le bouton S et le maintenir quand la valeur des minutes clignote fait défiler les valeurs par intervalles d'une minute à la vitesse de 4 par seconde de :00 to :59.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) pour sauvegarder le réglage des minutes et aller à l'écran de l'alarme journalière avec la mention ON (ou OFF) clignotante.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'affichage de l'heure locale par défaut.
• Si le bouton n'est sollicité pendant 2 minutes, l'écran repasse sur l'affichage de l'heure locale par défaut.

Reglage de la MONTRE a PARTIR d'un PC

Le réglage de l'heure principale et de la date décrit ci-dessus au moyen des boutons, peut aussi être effectué avec le programme de réglage PC inclus dans le CD du logiciel Dove Log Explorer de l'ATOM.

L'heure principale de l'ATOM est réglée avant expulsion de l'usine.

AVERTISSEMENT: Avant toute plongée avec l'ATOM, vous devez lire et assimiler aussi le manuel "Sécurité et généralités" spécifique aux ordinateurs de plongée Oceanic, Doc. No.12-2262. Il comporte des mises en garde importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

Ordinateur characteristiques et affichages

Fig. 25 - Indicateur d'absorption d'azote

Fig. 26 - Indicateur d'exposition à l'oxygène

Indicateur graphique

Cet indicateur visualise graphiquement l'absorption d'azote, ou, sur commande, l'accumulation d'oxygène. Par défaut, l'indicateur (Fig. 25a) donne la charge d'azote des tissus et montre si la plongée nécessite ou non une décompression. Il est appelé indicateur d'absorption d'azote.

Si l'ATOM est réglée sur le mode Nitrox, cet indicateur donne l'accumulation d'oxygène quand l'écran des paramètres oxygène (affichage secondaire) est affiché temporairement. L'icône O2BG (Fig. 26a) apparaît pour le préciser. Il est appelé indicateur d'exposition à l'oxygène.

Quel que soit le paramètre représenté par l'indicateur à un moment donné, les calculs azote et oxygène continuent de s'effectuer en arrière-plan.

Au fur et à mesure que la profondeur et le temps de votre plongée augmentent, des segments s'ajoutent à l'indicateur. Lorsque vous remontez, cet indicateur regresse, montrant que du temps supplémentaire sans décompression est disponible.

L'indicateur d'absorption d'azote tient compte simultanément du niveau de 12 comportements différents et affiche celui qui régît votre plongée. Il est composé de 5 segments, les 4 inférieurs constituent la zone sans décompression et le cinquième la zone avec décompression.

Les affichages relatifs à l'oxygène et l'indicateur O2 n'apparaissent que si FO2 a été réglé sur une valeur différente de "Air" (une valeur numérique) et que l'affichage secondaire des paramètres oxygène est demandé.

Quand l'affichage secondaire des paramètres oxygène est demandé pendant une plongée, l'indicateur graphique visualise le maximum d'oxygène accumulé par plongée ou par période de 24 heures.

Quand votre exposition à l'oxygène augmente (accumulation d'oxygène) au cours de la plongée, des segments s'ajoutent à l'indicateur et quand elle diminue, l'indicateur regresse, montrant qu'une exposition supplémentaire est autorisée pour cette plongée et cette période de 24 heures.

L'ATOM est capable de calculer l'exposition à l'oxygène jusqu'à 10 plongées sur une période de 24 heures. Si la limite maximum d'exposition à l'oxygène a été atteinte pour cette journée (24 heures), tous les segments de l'indicateur graphique O2 BG clignotent (Fig. 27).

La courbe de sécurité du mode Plan n'est pas accessible tant que l'indicateur graphique O2 BG n'est pas redescendu dans la zone normale (4 segments inférieurs), montrant que l'accumulation d'oxygène journalière a baissé d'une valeur équivalente à ce qui a été accumulé lors de la première plongée.

Fig. 27 - Max O2 antei

Fig. 28 - Pression de la bouteille

Bien qu’il vous soit impossible d’exclure tout risque d’accident de décompression, vous pouvez vous ménager une marge de sécurité personnelle en fonction de votre âge, condition physique, surcharge pondérale, etc. et réduire ainsi le risque statistique.

L'ATOM compte une alarme réglable d'indicateur graphique et un réglage de marge de sécurité (décrits plus loin) qui permettent de disposer d'une courbe de sécurité plus sévère.

Affichage de la pression de la bouteille

Quand le récepteur de l'ATOM est sur ON et actif, la pression de la bouteille de chaque émetteur actif en liaison est affichée sur demande (Fig. 28a).

Fig. 29 - Affichages profondeur

Les pressions sont affichées en mode numérique de 0 BAR (PSI) à 352 BAR (5,000 PSI) par intervalles de 0,5 BAR (5 PSI).

Affichages profondeur

En plongée, les affichages de la profondeur actuelle (Fig. 29a) et de la profondeur maximale (Fig. 29b) indiquent les profondeurs de 0 à 120 m (0 à 330 pieds) par intervalles de 0,1 m. (1 pied).

Pendant un palier de sécurité, la profondeur sélectionnée est affichée (Fig. 30a) et pendant un palier de décompression, la profondeur du palier nécessaire est affichée.

Affichages temps et date

Les temps sont affichés dans le format heures : minutes (1:16 signifie une heure et seize minutes, pas 116 minutes!). Les deux points qui séparent les heures des minutes clignotent une fois par seconde quand l'affichage concerne un temps réel qui s'écoule (intervalle surface, temps de plongée écoulé) et ne clignotent pas quand il s'agit d'estimations calculées (l'interdiction de vol).

L'affichage temps principal, en bas de l'écran, dispose des plus gros chiffres de l'écran (Fig. 30b). Un deuxième affichage temps (Fig. 30c) est situé sur la ligne du milieu. Les deux affichages sont repérés par l'indication TIME.

Quand l'ATOM fonctionne en mode ordinateur de plongée, la date est affichée uniquement pour repérer la plongée pendant l'exploration du mode Mémoire (Fig. 31a). Quand l'instrument est réglé sur les unités anglo-saxonnes, le mois vient avant le jour. Quand il est réglé sur les unités métriques, le jour vient avant le mois.

Fig. 30 - Palier de sécurité

Fig. 31 - Date en mode Mémoire (LOG)

Fig. 32B - Température (mode Plongée)

Affichage température

La température ambience est affichée en mode Surface (Fig. 32Aa) et en mode Mémoire; elle peut aussi être consultée en mode Plongée sur l'affichage complémentaire (Fig. 32Ba).

NOTE: Chaque affichage numérique et graphique représente un élément d'information spécifique. Il est impératif de comprendre parfaitement la formulation, l'échelle et la valeur des informations représentées de façon à éviter toute méprise pouvant provoquer des erreurs.

Il est impératif de comprendre aussi les icônes, les mentions et les messages alphanumériques affichés.

Les affichages sont décrits en détail au fur et à mesure que les différents modes correspondants sont présentés dans le manuel.

AVERTISSEMENT: Avant toute plongée avec l'ATOM, vous devez lire et assimiler aussi le manuel "Sécurité et généralités" spécifique aux ordinateurs de plongée Oceanic, Doc. No. 12-2262. Il comporte des mises en garde importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

Sequence et MODES surface

FR Fig. 33 - Mode Surface (Avant plongée)

Fig. 34 - Mode Surface (Après plongée)

Ordinateur: mode surface

Appuyer brièvement 5 fois sur le bouton M (moins de 2 secondes à chaque fois) pendant l'affichage de l'heure principale par défaut en mode Montre donne accès au mode Ordinateur Surface.

Une fois sur cette position (Fig. 33), l'ATOM y reste 2 heures durant lesquelles une immersion à la profondeur de 1,2m (4 pieds) la fait passer en mode Plongée (Dive).

• Pendant cette période de 2 heures, si le bouton M est sollicité pour accéder à d'autres affichages du mode Montre, le mode Ordinateur Surface doit être rappelé avant la première plongée d'une série (si l'activation par immersion est sur OFF).
• Si l'activation par immersion est sur ON, les contacts humides activent le mode Plongée quel que soit le mode sur lequel l'ATOM fonctionne au moment de l'immersion.

L'ATOM passe en modeAprèsplongée(Fig.34)à la suite d'une plongée quand la profondeur est inférieure à 1,2m (4 pieds). La mention d'intervalle surface SURFACE clignote pendant les 10 premières minutes qui suivantla plongee.

Pendant les 10 premières minutes après la plongée, le mode Ordinateur Surface reste à l'écran en tant qu'affichage par défaut. L'heure principale peut alors être consultée pendant 3 secondes en appuyant sur le bouton M pendant 2 secondes.

Après un intervalle surface de 10 minutes, l'affichage de l'heure locale par défaut remplace celui du mode Ordinateur Surface. L'accès au mode Ordinateur Surface s'obtient en appuyant 5 fois sur le bouton M (moins de 2 secondes à chaque fois).

Mode ordinateur surface (principal), l'écran affiche (fig. 35):

Le symbole de liaison (si le récepteur est en liaison correcte avec l’émetteur). C’est l’icône qui indique que l’alarme journalière est sur ON en mode Montre. Le niveau d’altitude SEA ou de LEV2 à LEV7, ou WET (si la montre est humide) L’icône pile clignotant (si une pile est faible) La température ambience avec son icône et le symbole C (ou F) La mention DIVE et le numéro de cette plongée (0 si aucune plongée) Les mentions SURFACE, TIME et l’intervalle surface (heures: minutes) La mention NITROX (en cas de réglage plongée Nitrox) L’indicateur d’absorption d’azote, le cas échéant.

Niveaux d'altitude

$$ \begin{array}{l} S E A = 0 \text {à} 6 1 0 m \ (0 \text {à} 2 0 0 0 \text {p i e d s}) \ \mathrm {L E V} 2 = 6 1 1 \mathrm {a} 1 2 2 0 \mathrm {m} \ (2 0 0 1 \text {à} 4 0 0 0 \text {p i e d s}) \ \mathrm {L E V} 3 = 1 2 2 1 \dot {a} 1 8 3 0 m \ (4 0 0 1 \dot {a} 6 0 0 0 p i e d s) \ \mathrm {L E V} 4 = 1 8 3 1 \dot {a} 2 4 4 0 \mathrm {m} \ (6 0 0 1 \dot {a} 8 0 0 0 p i e d s) \ \mathrm {L E V} 5 = 2 4 4 1 \dot {a} 3 0 5 0 \mathrm {m} \ (8 0 0 1 \text {à} 1 0 0 0 0 \text {p i e d s}) \ \mathrm {L E V} 6 = 3 0 5 1 \text {a} 3 6 6 0 \mathrm {m} \ (1 0 0 0 1 \dot {a} 1 2 0 0 0 \text {p i e d s}) \ \mathrm {L E V} 7 = 3 6 6 1 \mathrm {a} 4 2 7 0 \mathrm {m} \ (1 2 0 0 1 \dot {a} 1 4 0 0 0 \text {p i e d s}) \ \end{array} $$

Fig. 35 - Mode Surface (principal)

Mode surface - boutons de commande:

Fig. 36 - Mode Surface (O2)

Bouton Mode (M) en haut à gauche Bouton Sélection (S) en haut à droite Bouton Lumière (L) en bas à droite Bouton Avance (A) en bas à gauche

Appuyer sur le bouton L active le rétroéclairage. - Appuyer de façon répétée sur le bouton A (moins de 2 secondes à chaque fois) fait défilier la série des modes Plongée Surface (SURFACE > PLAN > FLY > SAT > LOG > HISTORY). - Appuyer sur le bouton A et le maintenir pendant 2 secondes remplace pendant 3 secondes l'indicateur d'absorption d'azote par celui d'exposition à l'oxygène avec l'icone O2BG (Fig. 36). - Appuyer simultanément sur les boutons A et S donne accès aux modes Réglage SET D, A et U, ainsi qu'à l'affichage du numéro de série. (SURFACE > SET Dive Data > SET Alarms > SET Utilities > SN) - Appuyer brièvement de façon répétée sur le bouton M (moins de 2 secondes à chaque fois) fait défilier la séquence des modes Montre. - Appuyer sur le bouton M pendant 2 secondes ramène à l'affichage de l'heure locale par défaut.

ETAT Du systeme

• Appuyer sur le bouton S et le maintenir pendant 2 secondes active le récepteur de l'ATOM et mène à la série d'écrans indiquant l'état des piles de l'ensemble et la pression des bouteilles utilisées.
• Si un émetteur n'est pas actif ni en liaison avec l'ATOM, le message NotAvAil (Not Available - pas disponible) apparait.
• Chaque écran est affiché 3 secondes. L'état de la pile de l'ATOM, puis celui de l'émetteur 1 avec la pression de sa bouteille, celui de l'émetteur 2 avec la pression de sa bouteille et celui de l'émetteur 3 avec la pression de sa bouteille. L'écran repasse alors en mode Surface.

ETAT DE LA PILE DE LA MONTRE ATOM, L'écran affiche (Fig. 37):

La mention ATOM, en référence au module montre. Le message Bat Good (si la pile est bonne), ou l'icône pile clignotant (si la pile est faible)

ETAT DE L'EMETTEUR, I'écran affiche:

La mention TMT1 (ou TMT2 ou TMT3), en référence à l'émetteur. Le message Bat Good (si pile et liaison sont bonnes) ou NotAvAil (Fig. 38), ou l'icône pile clignotant (si la pile est faible). La pression de la bouteille (pour l'émetteur concerné) et la mention BAR (ou PSI).

Fig. 37 - ATOM pile bonne (Battery Good)

Fig. 38 - Émetteur 3 pas disponible (TMT3 Not Available)

Fig. 39 - Humide (Wet) (Mode Ordinateur Surface)

Fig. 40 - Humide (Wet) Mode Monthe Heure

Contacts humides

L'activation par immersion du mode Plongée est active à tout moment si elle est réglée sur ON.

L'ATOM compte 2 contacts qui déclenchent le passage en mode Plongée quand ils sont reliés par un corps conducteur (ici l'eau) et que la profondeur est supérieure à 1,2 mètres (4 pieds).

Tant que les contacts sont reliés en surface, la mention WET (humide) s'affiche en modes Ordinateur Surface (Fig. 39), Heure principale (Fig. 40) et Heure secondaire pour avertir que la montre est humide.

Dès que la liaison entre les contacts cesse (séchage de l'ATOM), la mention WET est remplacée par le niveau d'altitude SEA (ou LEV2 jusqu'à LEV7) en mode Plongée Surface ou le jour de la semaine (MON - SUN) en modes Heure principale ou Heure secondaire.

L'ATOM reste en attente d'une nouvelle plongée puis repasse à l'affichage de l'heure locale par défaut au bout de 2 heures.

Séquence des modes de réglage:

Mode Surface > SET D > SET A > SET U > SN.

Appuyer simultanément sur les boutons A et S pendant 2 secondes pour accéder au réglage.

Les alarmes (Set A) et les utilisateurs (Set U) peuvent aussi être réglés avec le programme de réglage PC. Les paramètres plongée (Set D) ne peuvent se régler qu'à l'aide des boutons.

SET D > FO2 (GAS 1) > FO2 (GAS 2) > FO2 (GAS 3) > FO2 50% par défaut > Récepteur > Profondimètre

L'ATOM repasse en réglage par défaut après chaque plongée ou au bout de 24 heures sans plongée. Appuyer simultanément sur les boutons A et S pendant 2 secondes en mode Surface mène au réglage SET D repéré par la mention SETD (Fig. 41). Appuyer brièvement sur le bouton A (moins de 2 secondes) quand SETD est affiché mène à SET FO2 (GAS 1) dont la valeur clignote.

REGLAGES PAR DEFAULT

FO2 GAS1 > AIR

FO2 GAS2 > AIR

FO2 GAS3 > AIR

FO2 50% par DEFAULT > ON

RECEPTEUR > OFF

MODE PROFONDIMETRE

OFF

Régler FO2 pour les plongées nitrox:

Pour chaque valeur de FO2, la profondeur maximum pouvant être atteinte avec la valeur FR maximum de PO2 par défaut de 1,6 ATA ou l'alarme de PO2 limite précédemment réglée s'affiche.

Quand FO2 50% par DEFAULT est sur ON et que FO2 GAS 1 est sur une valeur numérique, au bout de 10 minutes en surface après cette plongée, le FO2 pour GAS 1 affiche 50 et les plongées suivantes sont calculées sur 50% O2 pour les calculs oxygène et 79% d'azote, sauf si le FO2 pour GAS 1 est réréglé avant chacune des plongées.

Le FO2 pour GAS 1 continue de repasser sur FO2 50% par DEFAULT après les plongées successives suivantes pendant 24 heures après la plongée, sauf si FO2 50% par DEFAULT est mis sur OFF en mode Set FO2 50% par DEFAULT ON/OFF.

Quand FO2 50% par DEFAULT est sur OFF, l'ATOM reste sur le dernier réglage FO2 GAS 1 de cette série de plongées successives.

Le réglage par défaut de FO2 pour GAS 1 à chaque nouvelle période de plongée est AIR.

Quand FO2 pour GAS 1 est sur AIR, les calculs sont identiques au réglage FO2 de 21%. Quand FO2 pour GAS 1 est sur AIR, il reste sur la position AIR jusqu'à un nouveau réglage de FO2 sur une valeur numérique (21 à 50%).

Quand FO2 n'est réglé que sur AIR, l'indicateur graphique O2 BG ne s'affiche ni en plongée ni en surface. La valeur de PO2 et les alarmes ne sont pas affichées en plongée.

Les profondeurs maximales liées à la limite de PO2 régée ne sont pas affichées quand le FO2 pour GAS 1 est réglé sur AIR.

L'ATOM conserve la trace de l'accumulation d'oxygène de telle sorte que si le FO2 pour GAS 1 est par la suite réglé sur une valeur numérique, l'accumulation d'oxygène des plongées AIR précédentes sera prise en compte pour la prochaine plongée nitrox (pendant la durée de cette plongée et la série de successives).

Une fois que FO2 GAS 1 est réglé sur une valeur numérique (21 à 50 %) et qu'une plongée est faite, l'option AIR est inaccessible pendant 24 heures après la première plongée. L'option AIR n'est pas affichée dans Set FO2 GAS 1 tant qu'il ne s'est pas écoulé un intervalle surface de 24 heures.

Si FO2 pour GAS 1 est sur 21%, il reste sur 21% pour cette série de plongées jusqu'à un réglage sur une valeur supérieure.

Si le FO2 50% par DEFAULT est sur OFF, les FO2 pour GAS 2 et 3 restent sur leur réglage respectif jusqu'à un nouveau réglage. Si le FO2 50% par DEFAULT est sur ON, les FO2 pour GAS 2 et 3 passent sur 50% par DEFAULT après la plongée.

L'ATOM est programmée pour éviter que les FO2 pour GAS 2 et GAS 3 ne soient régées à des valeurs inférieures à celle de FO2 pour GAS 1. GAS 2 et GAS 3 ne peuvent être régés que pour des valeurs égales ou supérieures à celles de FO2 pour, respectivement, GAS 1 et GAS 2.

Lors du réglage FO2 pour GAS 2 et GAS 3, les plus faibles valeurs disponibles sont celles du réglage du précédent gaz (si FO2 GAS 1 est sur 32%, FO2 pour GAS 2 ne peut être réglée que sur des valeurs de 32 à 100%. De même, FO2 pour GAS 3 dépend du réglage pour GAS 2.)

REGLER FO2 GAS 1, l'écran affiche (Fig. 42/43):

La mention GAS1. La profondeur max autorisée pour l'alarme de PO2 réglée (si 21 à 50%). La valeur de réglage FO2 clignotante. Les mentions FO2 et NITROX (si réglé sur une valeur numérique).

• Appuyer sur le bouton S et le maintenir pendant que le réglage FO2 clignote fait défiler les valeurs de 21 à 50% par intervalles de 1% à une vitesse de 8 par seconde.
• Astuce: le défillement s'arrête quand le bouton est relâché, ou brièvement à 32% (même si le bouton est maintenu enfoncé).
• Appuyer sur le bouton S et le maintenir fait reprendre le défilament de 32 à 50%, puis s'arrête à AIR (ou 21%).
• Appuyer brièvement sur le bouton S (moins de 2 secondes) fait avancer les valeurs par intervalles de 1% à chaque pression.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage FO2 GAS 2 dont la valeur clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les écrans des autres réglages SET D.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET D.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Si aucun bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

REGLER FO2 GAS 2, l'écran affiche (Fig. 44/45):

La mention GAS2 La profondeur max autorisée pour l'alarme de PO2 réglée (si 21 à 100%) La valeur de réglage FO2 clignotante Les mentions FO2 et NITROX (si réglé sur une valeur numérique)

• Appuyer sur le bouton S et le maintenir pendant que le réglage FO2 clignote fait défiler les valeurs de AIR à 21, puis 100% par intervalles de 1% à une vitesse de 8 par seconde.
• Le défillement s'arrête quand le bouton est relâché, ou brièvement à 50% puis 80% (même si le bouton est maintenu enfoncé).
• Appuyer sur le bouton S et le maintenir fait reprendre le défilament jusqu'à 100%, puis s'arrête à AIR (ou 21% ou le réglage de GAS1).
• Appuyer brièvement sur le bouton S (moins de 2 secondes) fait avancer les valeurs par intervalles de 1% à chaque pression.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage FO2 GAS 3 dont la valeur clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les écrans des autres réglages SET D.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET D.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Si aucun bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

Fig. 44 - Réglage FO2 GAS2 (position Air)

Fig. 45 - Réglage FO2 GAS2 (position 50% )

Fig. 46 - Réglage FO2 GAS3 (position Air)

REGLER FO2 GAS 3, l'écran affiche (Fig. 46/47):

La mention GAS3 La profondeur max autorisée pour l'alarme de PO2 réglée (si 21 à 100%) La valeur de réglage FO2 clignotante Les mentions FO2 et NITROX (si réglé sur une valeur numérique)

• Appuyer sur le bouton S et le maintenir pendant que le réglage FO2 clignote fait défiler les valeurs de AIR à 21, puis 100% par intervalles de 1% à une vitesse de 8 par seconde.
• Le défillement s'arrête quand le bouton est relâché ou brièvement à 50%, puis 80% (même si le bouton est maintenu enfoncé).
• Appuyer sur le bouton S et le maintenir fait reprendre le défilament jusqu'à 100%, puis s'arrêter à AIR (ou 21% ou le réglage de GAS2).
• Appuyer brièvement sur le bouton S (moins de 2 secondes) fait avancer les valeurs par intervalles de 1% à chaque pression.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage FO2 50% par défaut (DFLT) dont la position de réglage clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les écrans des autres réglages SET D.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET D.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Si aucun bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

REGLER FO2 50% par DEFAULT, I'ecran affiche (Fig. 48):

L'abréviation DFLT et 50%. La position de réglage ON (ou OFF) clignote. Les mentions FO2 et NITROX.

• Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage émetteur (RCVR) dont la position de réglage clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SET D.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET D.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Sieldom bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

Se reporter à la page 46 pour la description du réglage FO2 50% par DEFAULT.

Fig. 48 - Réglement FO2 par Défaut

REGLER LE RECEPTEUR DE L'ATOM, I'écran affiche (Fig. 49):

Fig. 49 - Réglage récepteur

L'abréviation RCVR La position de réglage ON (ou OFF) clignote

• Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage profondimètre (GAUG) dont la position de réglage clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SET D.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET D.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Si aucun bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

NOTE: Sur la position OFF, le récepteur est arrêté et ne reçoit plus les signaux de pression bouteille ni d'état des piles des émetteurs. L'affichage et les calculs concernant la pression de la bouteille cessent jusqu'à ce que le récepteur soit remis sur ON.

La mention GAUG La position de réglage ON (ou OFF) clignote

• Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène à l'écran SET D.
• Appuyer brievement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SET D.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET D.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Si aucun bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

NOTE: Quand le mode Profondimètre est sur ON, il repasse sur OFF s'il n'y a pas de plongée dans les 2 heures ou si l'affichage de l'heure locale par défaut est demandé.

Fig. 50 - Réglage Profondimètre

ASTUCE: le réglage du groupe a peut être effectué avec la programme de réglage PC ou à l'aide des boutons.

Les réglages de SET A conservent leur valeur tant qu’elles ne sont pas modifiées. Appuyer simultanément sur les boutons A et S pendant 4 secondes en mode Surface mène à SET A repéré par la mention SET A (Fig. 51). Appuyer brièvement sur le bouton A (moins de 2 secondes) quand SET A est affiché mène au réglage de l'alarme sonore (AUD) dont la position de réglage clignote.

Fig. 51 - Set A

Regler l'alarme SONORE

Cette option permet de couper les alarmes sonores et la DEL d'alarme lumineuse rouge qui fonctionne conjointement.

Comme indiqué page 16, quelques situations critiques déclenchent l'alarme sonore et la DEL clignotante même quand cette fonction est réglée sur OFF.

L'abréviation AUD (AUDIBLE/SONORE) La position de réglage ON (ou OFF) clignotante

• Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage de l'alarme de profondeur (DPTH) dont la valeur clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SET A.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET A.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Silence bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

Fig. 52 - Réglage de l'alarme sonore

Fig. 53 - Réglement de l'alarme de profondeur

L'abréviation DPTH (DEPTH/PROFONDEUR) Les mentions MAX et M (ou FT) La profondeur d'alarme clignotante

• Appuyer brièvement sur le bouton S (moins de 2 secondes) fait défilier les profondeurs de 9 à 99 mètres (30 à 330 pieds) par intervalles de 3 mètres (10 pieds) à la vitesse d'une valeur par pression sur le bouton.
• Appuyer sur le bouton S et le maintenir fait défiler les profondeurs à la vitesse de 4 par seconde jusqu'à ce qu'il soit relâché.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage de l'alarme de temps de plongée écoulé (EDT) dont la valeur clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SET A.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET A.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Si aucun bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

Regler l'alarme de temps de plongee ECOULE

(EDT), l'écran affiche (Fig. 54) :

Le sigle EDT (ELAPSE DIVE TIME/TEMPS DE PLONGEE ECOULE) Les mentions DIVE et TIME. Le temps clignotant.

• Appuyer brièvement sur le bouton S (moins de 2 secondes) augmente le temps de 0:10 à 3:00 (heures: minutes) par intervalles de 5 minutes (:05).
• Appuyer sur le bouton S et le maintenir fait défiler les temps à la vitesse de 4 par seconde jusqu'à ce qu'il soit relâché.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage de l'alarme d'indicateur d'absorption d'azote (TLBG) dont la valeur clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SET A.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET A.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Rarement bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

Fig. 54. Réglage de l'alarme de temps de plongée écoulé

Il est fortement recommandé de régler le déclenchement de l'alarme TLBG avant l'entrée en décompression.

Fig. 55 - Réglement de l'alarme d'indicateur d'absorption d'azote

Regler l'alarme d'indicateur d'absorption

D'AZOTE (TLBG), l'écran affiche (Fig. 55) :

Le sigle TLBG (TISSUE LOADING BAR GRAPH/INDICATEUR D'ABSORPTION D'AZOTE). Le nombre de segments clignotants

• Appuyer brièvement sur le bouton S (moins de 2 secondes) élimine un par un les segments de 5 (Deco) jusqu'à 1.
• Appuyer sur le bouton S et le maintenir fait défiler les réglages à la vitesse de 4 par seconde jusqu'à ce qu'il soit relâché.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage de l'alarme de temps de plongée restant (DTR) dont la valeur clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SET A.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET A.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Silence bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

Regler l'alarme de temps de plongee restant

(DTR), l'écran affiche (Fig. 56):

Le sigle DTR (DIVE TIME REMAINING/TEMPS DE PLONGEE RESTANT) Les mentions TIME, NDC, O2, et AIR Le temps clignotant

• Appuyer brièvement sur le bouton S (moins de 2 secondes) augmente le temps de 0:00 à 0:20 (en minutes) par intervalles de 1 minute (0:01).
• Appuyer sur le bouton S et le maintenir fait défiler les réglages à la vitesse de 4 par seconde jusqu'à ce qu'il soit relâché.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage de l'alarme de pression retour (TURN) dont la valeur clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SET A.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET A.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Sieldom bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

L'alarme se déclenche quand l'un des temps (sans décompression, O2 ou autonomie) restant atteint la valeur de réglage de l'alarme.

Fig. 56. Réglage de l'alarme de temps de plongée restant

Fig. 57A - Réglage de l'alarme de pression retour (OFF)

Fig. 57B - Réglage de l'alarme de pression retour (valeur numérique)

Regler l'alarme de pression RETOUR (emetteur 1

uniquement), l'écran affiche (Fig. 57A/B):

La mention TURN (TURN PRESSURE ALARM/ALARME DE PRESSION RETOUR) La position de réglage OFF ou une valeur numérique clignotante La mention BAR (ou PSI)

• Appuyer brièvement sur le bouton S (moins de 2 secondes) fait défilier les valeurs de OFF à 69 puis 205 BAR (1,000 puis 3,000 PSI) par intervalles de 17 BAR (250 PSI).
• Appuyer sur le bouton S et le maintenir fait défiler les réglages à la vitesse de 4 par seconde jusqu'à ce qu'il soit relâché.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage de l'alarme de pression de réserve (END) dont la valeur clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SET A.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET A.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Si aucun bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

Regler l'alarme de pression de reserve, i'écran

affiche (Fig. 58):

La mention END La pression de réglage clignotante La mention BAR (ou PSI)

• Appuyer brièvement sur le bouton S (moins de 2 secondes) fait défilier les pressions de 20 à 104 BAR (300 à 1,500 PSI) par intervalles de 7 BAR (100 PSI).
• Appuyer sur le bouton S et le maintenir fait défilier les réglages à la vitesse de 4 par seconde jusqu'à ce qu'il soit relâché.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage de l'alarme de PO2 dont la valeur clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SET A.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET A.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Si aucun bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

L'alarme de réserve se déclenche quand la pression dans la bouteille utilisée (TMT 1, 2 ou 3) arrive à la valeur de réglage de l'alarme.

Fig. 58 - Réglage de l'alarme de la pression de réserve

Il est fortement recommandé de régler le déclenchement de l'alarme de PO2 en dessous du maximum autorisé 1.60 ATA.

Fig. 59 - Réglement de l'alarme de PO2

REGLAGE DE L'ALARME DE PO2, I'ecran affiche (Fig. 59):

La mention PO2 La valeur de réglage clignotante La mention MAX

• Appuyer brièvement sur le bouton S (moins de 2 secondes) fait défilier les valeurs de 1.20 (ATA) à 1.60 (ATA) par intervalles de 0.10 (ATA).
• Appuyer sur le bouton S et le maintenir fait défiler les réglages à la vitesse de 4 par seconde jusqu'à ce qu'il soit relâché.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène à l'écran SET A.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SET A.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET A.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Si aucun bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

ASTUCE: le réglage du groupe u peut être effectué avec la programme de réglage PC ou à l'aide des boutons.

Les réglages de SET U conservent leur valeur tant qu'ils n sont pas modifiés. Appuyer simultanément sur les boutons A et S pendant 6 secondes en mode Surface mène à SET U repéré par la mention SET U (Fig. 60). Appuyer brièvement sur le bouton A (moins de 2 secondes) quand SET U est affiché mène au réglage de l activation par immersion (WET) dont la position de réglage clignote.

Fig. 60 - SET U

Se reporter à la page 44 pour la description de l'activation par immersion.

Fig. 61 - Réglage de l'activation par immersion

Regler l'activation par immersion

L'écran affiche (Fig. 61):

La mention WET (WET ACTIVATION/ACTIVATION PAR IMMERSION) La position de réglage ON (ou OFF) clignote

• Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage des unités de mesure (UNIT) dont les symboles clignotent.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SET U.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET U.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Si aucun bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

REGLER LES UNITES DE MESURE, l'écran affiche (Fig. 62):

La mention UNIT (UNITS/UNITES DE MESURE) Les symboles C, M et BAR (ou F, FT et PSI) clignotent

• Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre les unités métriques (C, M, BAR) et anglosaxonnes (F, FT, PSI).
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage du palier de sécurité (SAFE) dont la durée clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SET U.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET U.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Sieldom bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

Fig. 62 - Réglage des unités de mesure

Se reporter à la page 100 pour la description du palier de sécurité.

Fig. 63 - Réglement du palier de sécurité

REGLER LE PALIER DE SECURITE, I'ecran affiche (Fig. 63):

L'abréviation SAFE (SAFETY STOP/PALIER DE SECURITE) La durée du palier de sécurité clignotante Les mentions STOP et TIME La profondeur du palier de sécurité et le symbole M (ou FT) - Appuyer brièvement sur le bouton S (moins de 2 secondes) fait défilier les valeurs OFF, 3:00 et 5:00 (minutes: secondes). - Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage de la durée et fait clignoter celui de la profondeur de palier ou mène au réglage de la marge de sécurité (CONS) si le palier de sécurité est sur OFF. - Appuyer brièvement sur le bouton S (moins de 2 secondes) fait défilier les valeurs 3, 4.5 et 6 M (ou 10, 15 et 20 FT). - Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage de la profondeur de palier et mène au réglage de la marge de sécurité (CONS) dont la position de réglage clignote. - Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défilier les autres écrans de SET U. - Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET U. - Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface. - Si aucun bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

REGLER LA MARGE DE SECURITE, I'ecran affiche (Fig. 64):

L'abréviation CONS (CONSERVATIVE FACTOR/MARGE DE SECURITE) La position de réglage ON (ou OFF) clignote Les mentions TIME et NDC

• Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage de la durée d'éclairage (GLOW) dont la valeur clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SET U.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET U.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Rarement bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

NOTE: Quand la marge de sécurité est sur ON, les temps de plongée sans décompression sont ceux correspondant à une altitude plus élevée de 915 metres (3000 pieds). Voir tables pages 139/140.

Utiliser l'option de marge de sécurité pour diminuer le risque d'accident de décompression.

Fig. 64 - Réglage de la marge de sécurité

L'éclairage ne reste pas allumé pendant la durée supplémentaire choisie si le bouton est maintenu enfoncé plus de 10 secondes.

Fig. 65 - Réglage de la durée d'éclairage

REGLER LA DUREE D'ECLAIRAGE, I'ecran affiche (Fig. 65):

La mention GLOW (GLOW/LUIRE). La mention TIME. La valeur clignotante.

• Appuyer brièvement sur le bouton S (moins de 2 secondes) fait défiler les valeurs 0, 5 et 10 (en seconds).
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage de la fréquence d'échantillonnage du profil (SAMP) dont la valeur clignote.
• Appuyer brièvement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SET U.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET U.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Si le bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

Regler la frequency d'echantillonnage du

PROFIL, L'écran affiche (Fig. 66):

L'abréviation SAMP (SAMPLING RATE/FREQUENCY D'ECHANTILLONNAGE). La mention TIME (ou M/FT). La valeur clignotante.

• Appuyer brievement sur le bouton S (moins de 2 secondes) fait defiler les valeurs 2, 15, 30, 60 (: seconds) et.5 M, 1.5 M, 3 M (ou 2 FT, 5 FT, 10 FT).
• Appuyer sur le bouton S et le maintenir fait défilier les valeurs à la vitesse de 4 par seconde jusqu'à ce qu'il soit relâché.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage et mène au réglage du code de liaison de l'émetteur 1 (TID1) dont la position clignote.
• Appuyer brievement de façon répétée sur le bouton A (moins de 2 secondes) fait défiler les autres écrans de SET U.
• Appuyer simultanément sur les boutons A et S pendant 2 secondes sauvegarde le réglage et ramène à l'écran SET U.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Si le bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

La fréquence d'échantillonnage est l'intervalle (de temps ou de profondeur) qui sépare la mesure et la memorisation des paramètres en prévision d'un transfert sur PC avec le logiciel OceanLog.

Fig. 66 - Réglement de la fréquence d'échantillonnage

REGLER LE CODE DE LIAISON DE L'EMETTEUR 1, l'écran affiche (Fig. 67):

Le sigle TID1 et ON (ou OFF) clignotants

La valeur (code de liaison numérique/n° de série de l'émetteur)

Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF. - Appuyer brièvement sur le bouton A (moins de 2 secondes) confirme la sélection ON/OFF. - Si OFF est choisi, les réglages de TID2 et TID3 sont ignorés et l'instrument revient à l'écran SET U. - Si ON est besoin, le premier chiffre (à gauche) du code de liaison clignote. - Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le premier chiffre par intervalles de une unité de 0 à 9. - Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.

Fig. 67 - Réglage TID1

• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du premier chiffre et mène au réglage du deuxième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le deuxième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brievement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du deuxième chiffre et mène au réglage du troisième qui clignote.
• Appuyer brièvement de façon répétiée sur le bouton S (moins de 2 secondes à chaque fois) modifie le troisième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du troisième chiffre et mène au réglage du quatrième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le quatrième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du quatrième chiffre et mène au réglage du cinquième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le cinquième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du cinquième chiffre et mène au réglage du sixième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le sixième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du code de liaison à six chiffres et mène au réglage du code de liaison du deuxième émetteur dont la position clignote.

REGLER LE CODE DE LIAISON DE L'EMETTEUR 2, I'ecran affiche (Fig. 68):

Le sigle TID2 et ON (ou OFF) clignotent. La valeur (code de liaison numérique/numéro de série de l'émetteur)

Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF. - Appuyer brièvement sur le bouton A (moins de 2 secondes) confirme la sélection ON/OFF. - Si OFF est nécessaire, le réglage de TID3 est ignoré et l'instrument revient à l'écran SET U. - Si ON est choisi, le premier chiffre (à gauche) du code de liaison clignote. - Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le premier chiffre par intervalles de une unité de 0 à 9. - Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.

Fig. 68 - Réglage TID2

• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du premier chiffre et mène au réglage du deuxième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le deuxième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brievement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du deuxième chiffre et mène au réglage du troisième qui clignote.
• Appuyer brièvement de façon répétiée sur le bouton S (moins de 2 secondes à chaque fois) modifie le troisième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du troisième chiffre et mène au réglage du quatrième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le quatrième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du quatrième chiffre et mène au réglage du cinquième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le cinquième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du cinquième chiffre et mène au réglage du sixième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le sixième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du code de liaison à six chiffres et mène au réglage du code de liaison du troisième émetteur dont la position clignote.

REGLER LE CODE DE LIAISON DE L'EMETTEUR 3, l'écran affiche (Fig. 69):

Le sigle TID3 et ON (ou OFF) clignotent. La valeur (code de liaison numérique/numéro de série de l'émetteur)

Appuyer brièvement sur le bouton S (moins de 2 secondes) alterne entre ON et OFF. - Appuyer brièvement sur le bouton A (moins de 2 secondes) confirme la sélection ON/OFF. - Si OFF est besoin, l'instrument revient à l'écran SET U. - Si ON est besoin, le premier chiffre (à gauche) du code de liaison clignote. - Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le premier chiffre par intervalles de une unité de 0 à 9. - Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.

Fig. 69 - Réglage TID3

• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du premier chiffre et mène au réglage du deuxième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le deuxième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brievement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du deuxième chiffre et mène au réglage du troisième qui clignote.
• Appuyer brièvement de façon répétiée sur le bouton S (moins de 2 secondes à chaque fois) modifie le troisième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du troisième chiffre et mène au réglage du quatrième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le quatrième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du quatrième chiffre et mène au réglage du cinquième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le cinquième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du cinquième chiffre et mène au réglage du sixième qui clignote.
• Appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) modifie le sixième chiffre par intervalles de une unité de 0 à 9.
• Appuyer sur le bouton S et le maintenir fait défiler les valeurs à la vitesse de 4 par seconde.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) sauvegarde le réglage du code de liaison à six chiffres et ramène à l'écran SET U.

NUMERO De SERIE (ATOM)

• Appuyer simultanément sur les boutons A et S pendant 8 secondes en mode Surface affiche le numéro de série.

L'écran affiche (fig. 70):

Le sigle SN (SERIAL NUMBER/NUMERO DE SERIE) Le nombre de série de l'ATOM programmé en usine La version du logiciel (par exemple r1A)

• Appuyer simultanément sur les boutons A et S pendant 2 secondes ramène à l'écran du mode Surface.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Si aucun bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

Fig. 70 - Numéro de série (de la montre)

NOTE : Le numéro de série et la version du logiciel vous seront demandés si vous contactez Oceanic au sujet de l'ATOM.

Oceanic vous recommande fortement d'entrer en mode Plan avant chaque (FR) plongée pour consulter la courbe de sécurité afin de planifier votre plongée de façon à ne pas franchir les limites de décompression ou d'exposition à l'oxygène.

Cela est particulièrement important lors de plongées successives, le mode Plan vous indiquant alors les temps de plongée sans décompression encore disponibles pour votre prochaine plongée en fonction de l'azote résiduel ou de l'exposition à l'oxygène (suivant l'élément prépondérant) résultat de votre dernière plongée et de votre intervalle surface.

NOTE: Les temps de plongée sans décompression du mode Plan sont basés sur le réglage FO2 pour GAS 1. Les réglages FO2 pour GAS2 et GAS3 ne sont pas utilisés dans les calculs du Plan.

• Appuyer brièvement sur le bouton A (moins de 2 secondes) une fois en mode Surface affiche le mode Plan (SURFACE > PLAN).
• En mode Plan, appuyer brièvement de façon répétée sur le bouton S (moins de 2 secondes à chaque fois) fait défiler les profondeurs par intervalles de 3 mètres (10 pieds), en affichant les paramètres sur un écran à la fois.

L'écran affiche les profondeurs et les temps de plongée sans décompression autorisés. Les profondeurs défilent de 9 jusqu'à 57 mètres (30 à 190 pieds) ou jusqu'à la profondeur maximum autorisant un temps de plongée sans décompression théorique d'au moins 1 minute en tenant compte des profils des précédentes plongées successives sur la base de vitesses de descente et de remontée de 18 mètres (60 pieds) par minute.

Si FO2 pour GAS1 est réglé sur une valeur numérique (21 à 50%), la mention NITROX et la profondeur maximum autorisée définie par l'alarme de PO2 sont affichées.

Profondeurs		Temps
m	(pieds)	h:mn	h:mn
9	(30)	4:43	(4:20)
12	(40)	2:24	(2:17)
15	(50)	1:25	(1:21)
18	(60)	:59	(57)
21	(70)	:41	(40)
24	(80)	:32	(30)
27	(90)	:25	(24)
30	(100)	:20	(19)
33	(110)	:17	(16)
36	(120)	:14	(13)
39	(130)	:11	(11)
42	(140)	:09	(09)
45	(150)	:08	(08)
48	(160)	:07	(07)
51	(170)	:06	(07)
54	(180)	:06	(06)
57	(190)	:05	(05)
Courbe de sécurité au niveau de la mer (1ère plongée)

Si le temps de plongée est limité par l'oxygène, les mentions TIME et O2 sont affichées.

Si le temps de plongée est limité par l'azote, les mentions TIME et NDC sont affichées.

• Avant toute première plongée d'une série, appuyer brièvement sur le bouton A (moins de 2 secondes) mène au mode mémoire LOG (PLAN > LOG > HISTORY > SURFACE).
• Après une plongée, cela mène au mode FLY (PLAN > FLY > SAT > LOG > HISTORY > SURFACE).
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Sieldom bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.

Mode PLAN, l'écran affiche (fig. 71):

La mention PLAN. La profondeur maximum autorisée et les mentions MAX et M (ou FT) en cas de réglage nitrox. Les mentions TIME et NDC (ou O2). Le temps de plongée autorisé (pour le réglage de FO2 du GAS 1). Les profondeurs en M (ou FT). La mention NITROX en cas de réglage nitrox.

Fig. 71 - Mode Plan

Se reporter aux tables des pages 139 et 140 pour la liste complète des temps de plongée sans décompression au niveau de la mer et en altitude jusqu'à 4270 mètres (14,000 pieds).

Mode FLY (temps d'interdiction de VOL)

Le temps d'interdiction de vol commence à se décompter de 23:50 à 0:00 (heures : minutes) 10 minutes après le retour en surface.

Deux heures après une plongée, l'ATOM repasse à l'affichage de l'heure locale par défaut en écran montre et le décompte de l'interdiction de vol continue en arrêté-plan. L'accès à l'écran FLY se fait par l'écran du mode Surface.

• Appuyer brièvement sur le bouton A 2 fois (moins de 2 secondes à chaque fois) en mode Surface MODE mène au mode FLY (SURFACE > PLAN > FLY).

Fig. 72 - Mode Fly

Mode FLY, l'écran affiche (fig. 72):

Les mentions FLY et TIME. Le compte à rebours (heures : minutes). L'icône pile clignotant (si la pile est faible).

• Appuyer brièvement sur le bouton A (moins de 2 secondes) mène au mode SAT.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Si aucun bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface. Appuyer sur le bouton L active le rétroéclairage.

Mode SAT (temps de desaturation)

L'écran temps de désaturation indique des valeurs calculées pour la désaturation des tissus au niveau de la mer en tenant compte du réglage de marge de sécurité. Il commence à décompter d'un maximum de 23:50 à 0:00 (heures: minutes) 10 minutes après le retour en surface.

Quand le décompte arrive à 0:00 (heures: minutes), ce qui se produit généralement avant que l'interdiction de vol (FLY) atteigne 0:00, l'écran SAT reste dans la séquence des écrans accessibles en affichant 0:00 jusqu'à ce que la fonction FLY arrête le mode Ordinateur de plongée 24 heures après la dernière plongée.

L'écran SAT n'est pas accessible après une plongée avec infraction. Les temps de désaturation supérieurs à 24 heures s'affichent 23:--. Si la désaturation n'est pas terminée au bout de 24 heures, l'ordinateur de plongée (FR) s'arrête. Deux heures après une plongée, l'ATOM repasse à l'affichage de l'heure locale par défaut en écran montre et le décompte du temps de désaturation continue en arrêté-plan. L'accès à l'écran SAT se fait par l'écran du mode Surface. - Appuyer brièvement sur le bouton A 3 fois (moins de 2 secondes à chaque fois) en mode Surface mène au mode SAT.

(SURFACE > PLAN > FLY > SAT)

Mode SAT, l'écran affiche (fig. 73):

L'abréviation SAT et la mention TIME. Le compte à rebours (heures : minutes). L'icône pile clignotant (si la pile est faible).

• Appuyer brièvement sur le bouton A (moins de 2 secondes) mène au mode Mémoire LOG.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Si aucun bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.
• Appuyer sur le bouton L active le rétroéclairage.

Fig. 73 - Mode SAT

Mode LOG (memoire)

Le mode mémoire LOG affiche les paramètres des 24 dernières plongées dans l'ordre inverse (la plus récente en premier). Les informations sont conservées jusqu'à effacement par une autre plongée. Le changement de pile n'affecte pas le contenu de la mémoire LOG.

Au-delà de 24 plongées, la plus récente est ajoutée et la plus ancienne est effacée.

Les plongées sont numérotées de 1 à 24. La numérotation commence à 1 à chaque fois que l'ordinateur est activé. Quand il est réactivé après arrêt, la première plongée de cette période d'activation est numérotée 1.

• Pendant les 10 premières minutes qui suivent une plongée, appuyer brièvement 1 fois sur le bouton A (moins de 2 secondes) en mode Surface mène au mode Mémoire LOG. (SURFACE > LOG)
• 10 minutes après une plongée sans infraction, appuyer brièvement 4 fois sur le bouton A (moins de 2 secondes à chaque fois) en mode Surface mène au mode Mémoire LOG (SURFACE > PLAN > FLY > SAT > LOG).
• 10 minutes après une plongée avec infraction, appuyer brièvement 3 fois sur le bouton A (moins de 2 secondes à chaque fois) mène au mode Mémoire LOG (SURFACE > FLY > LOG). Les modes PLAN et SAT ne sont pas accessibles après une plongée avec infraction.

Une fois en mode LOG, l'écran d'identification de la plongée la plus récente s'affiche.

• étées font défiler les écrans d'identification des autres plongées précédentes.
• Appuyer brièvement sur le bouton S (moins de 2 secondes) pendant l'écran d'identification affiche le deuxième écran LOG de cette plongée (paramètres azote). En cas de plongée nitrox, appuyer brièvement sur le bouton S une nouvelle fois affiche le troisième écran LOG de cette plongée (paramètres oxygène). En mode Profondimètre (voltaire ou accidentel), l'écran des paramètres oxygène ne s'affiche pas.
• Les écrans LOG restent affichés jusqu'à une nouvelle action sur un bouton.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) mène au mode Surface.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Si aucun bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.
• Appuyer sur le bouton L active le rétroéclairage.

ECRAN D'IDENTIFICATION, paramètres affichés (Fig. 74):

L'abréviation LOG (LOGBOOK/REGISTRE) La date (jour/mois ou mois/jour unités anglo-saxonnes) La mention DIVE et le numéro de la plongée (1 à 24) dans cette série. L'heure de début (h:mm) avec Am/Pm en format 12 heures. C'est l'heure par défaut, principale ou secondaire (avec le 8 couché pour la seconde) La mention du mode de fonctionnement MITROX, GAUGE (Profondimètre) ou rien si AIR

Fig. 74 - Écran d'identification LOG

Fig. 75 - Paramètres azote

Fig. 76 - Paramètres oxygène

Parametres AZOTE, i'ecran affiche (fig. 75):

Les abréviations NO-D, DECO, GAUG ou VIOL. L'indicateur graphique avec le segment montrant l'accumulation maximum clignotant, les autres, fixes, donnant l'accumulation en fin de plongée. Tous les segments clignotants en cas d'infractions différée ou immédiate. La température (minimum de cette plongée) avec le symbole C (ou F). Les mentions DIVE TIME et le temps de plongée écoulé (heures : minutes). Les mentions TIME et SURFACE. L'intervalle surface avant plongée (h : mn), 10 - jusqu'à 23 - pour des temps supérieurs à 9 heures et 59 minutes, 'rien' pour la première plongée d'une série. La profondeur maximum et le symbole M (ou FT). La mention du mode de fonctionnement NITROX, GAUGE (Profondimètre) ou rien si AIR.

PARAMETRES OXYGENE, (plongée nitrox uniquement)

L'écran affiche (Fig. 76):

La mention NIO2 L'abréviation O2BG et les segments de l'indicateur montrant l'oxygène accumulé à la fin de la plongée L'abréviation MAX, la valeur de PO2 Max atteinte (ATA) et la mention PO2 Le réglage de FO2 (%O2) et le symbole FO2 La mention NITROX

Mode history (totalisateur)

Le mode HISTORY affiche le cumul des plongées jusqu'à 9999, des heures de plongée jusqu'à 9999 et la profondeur maximale atteinte. Les paramètres HISTORY sont conservés (FR) indéfiniment. Le changement de pile n'affecte pas le contenu du mode HISTORY.

• 10 minutes après une plongée sans infraction, appuyer brièvement 5 fois sur le bouton A (moins de 2 secondes à chaque fois) en mode Surface mène au mode HISTORY (SURF > PLAN > FLY > SAT > LOG > HIST).
• 10 minutes après une plongée avec infraction, appuyer brièvement 3 fois sur le bouton A (moins de 2 secondes à chaque fois) mène au mode Mémoire LOG (SURF > FLY > LOG > HIST). Les modes PLAN et SAT ne sont pas accessibles après une plongée avec infraction.
• Appuyer brièvement sur le bouton A (moins de 2 secondes) mène au mode Surface.
• Appuyer sur le bouton M pendant 2 secondes ramène à l'écran du mode Surface.
• Silence bouton n'est sollicité pendant 2 minutes, l'instrument repasse à l'écran du mode Surface.
• Appuyer sur le bouton L active le rétroéclairage.

ECRAN HISTORY, paramètres affichés (Fig. 77):

L'abréviation HIST, L'abréviation MAX avec M (ou FT) et la profondeur maximum atteinte. La mention DIVE et le nombre total de plongées enregistrées (1 à 9 999). La mention TIME et le total des temps de plongée écoulés en heures (1 à 9 999) après le symbole Hr.

Fig. 77 - Écran History

Significations

MAX MFT

MT STOP TIME

AIR TIME

DIVE TIME

DIVE

TOTAL ASCENT TIME

NDC TIME

O2 TIME

SURFACE TIME

NITROX

MFT

FO2

BAR PSI

Profondeur maximum (mètres ou pieds)

Profondeur de palier (mètres ou pieds) et durée (heures:minutes)

Autonomie restante (heures: minutes)

Temps de plongée écoulé (heures: minutes)

Numéro de la plongée

Durée totale de remontée, paliers inclus (heures: minutes)

Temps de plongée sans décompression restant (heures: minutes)

Temps d'exposition O2 restant (heures: minutes)

Intervalle de surface (heures : minutes)

FO2 pour l'un des GAS est réglé sur une valeur numérique (≥21%)

Profondeur actuelle (mètres ou pieds)

Réglage FO2 pour le GAS sélectionné

Pression de la bouteille sélectionnée (BAR ou PSI)

AVERTISSEMENT: Avant toute plongée avec l'ATOM, vous devez lire et assimiler aussi le manuel "Sécurité et généralités" spécifique aux ordinateurs de plongée Oceanic, Doc. No. 12-2262. Il comporte des mises en garde importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

Presentation des informations du mode plongee

Distance de

Faible

Réception

(supérieure à 2 mètres/6)

pieds)

Fig. 78 - Guide de réception du signal émetteur

Positionnement de l'atome

L'émetteur envoie un signal basse fréquence qui se propage de façon semi-circulaire parallèlement à son axe longitudinal. Une antenne spiralée à l'intérieur de l'ATOM reçoit le signal lorsque l'instrument est placé parallèlement ou à 45 degrés par rapport à l'émetteur comme indiqué page 88 (Fig. 78).

L'ATOM ne peut recevoir le signal lorsqu'elle est placée sur le côté de l'émetteur ou maintenue à une distance de plus de 2 m (6 pieds) devant l'émetteur.

La meilleure réception est obtenue lorsque l'ATOM est à 1 m maximum du ou des émetteurs.

Tout émetteur doit être monté sur une sortie haute pression du premier étage du détendeur et positionné horizontalement à l'opposé du robinet de la bouteille.

Interruption de liaison en plongée

Au cours d'une plongée, il peut arriver que l'ATOM se trouve en dehors de la zone d'émission, ce qui entraîne une interruption momentanée du signal de liaison.

Une interruption de plus de 15 secondes déclenche l'alarme sonore et le clignotement des affichages de l'icône de liaison et de la pression de la bouteille (Fig. 79). La liaison est rétablie dans les 4 secondes qui suivent le retour de l'ATOM en position correcte.

Fig. 79 - Interruption de liaison en plongée

Une interruption peut également survenir lorsque le module d'affichage est situé à une distance d'environ 1 m (3 à 4 pieds) d'un véhicule sous-marin en fonctionnement. La liaison est rétablie dans les 4 secondes qui suivent l'arrêt du moteur électrique ou dès que le module d'affichage est hors de la zone d'interférence. Lors de l'utilisation d'un flash sous-marin, une interruption momentanée peut survenir juste après le départ de l'éclair. La liaison est rétablie dans les 4 secondes.

Temps de plongee restant

L'un des éléments d'information les plus importants des ordinateurs de plongée Oceanic est l'affichage numérique du temps de plongée restant. L'ATOM contrôle en permanence l'absorption de l'azote, l'exposition à l'oxygène et l'autonomie.

L'affichage situé dans la partie inférieure de l'écran indique soit le temps restant avant décompression soit le temps restant avant la limite d'exposition à l'oxygène en fonction de celui qui est le plus court. La valeur affichée est alors accompagnée de NBC (ou O2) et de TIME.

L'autonomie, identifiée par les mentions AIR et TIME, s'affiche sur la ligne du milieu quand le premier affichage secondaire est appelé en mode Plongée. Si l'autonomie est inférieure aux temps de plongée sans décompression ou d'exposition à l'oxygène, l'alarme se déclenche au bout d'une minute, la DEL clignote et le message VIEW > AIR défile en haut de l'écran pendant 10 secondes. La pression de la bouteille affichée sur le premier écran secondaire clignote.

Temps de plongee sans decompression restant

Le temps de plongée sans décompression restant représente le temps maximum que vous pouvez rester à la profondeur où vous êtes avant d'avoir à effectuer une quelconque décompression. Le calcul est basé sur la quantité d'azote absorbée par des compartiments théoriques. L'absorption et l'élimination de l'azote dans ces compartiments sont modélisées

mathématique et leur niveau comparé à un niveau maximum d'azote admissible. Celui des compartiments qui est le plus proche de ce niveau maximum est le compartiment directeur pour cette profondeur. Le résultat apparaît numériquement accompagné des mentions TIME et NDC (Fig. 80a) et graphiquement sur l'indicateur d'absorption d'azote (Fig. 80b).

Lorsque vous remontez d'une plongée ayant approché la limite de décompression, l'indicateur d'absorption d'azote diminue au fur et à mesure que les compartments directeurs pris en compte sont de plus en plus lents. Cette caractéristique du modèle de décompression forme la base d'une plongée multiprofondeur, l'un des avantages les plus importants offerts par les ordinateurs de plongée Oceanic.

L'algorithmique de décompression de l'ATOM est basé sur la théorie de Haldane et utilise les niveaux d'azote maximum admissibles développés par Merrill Spencer. Le calcul des plongées successives est basé sur les expériences conçues et menées par le Dr. Ray Rogers et le Dr. Michael Powell en 1987. Ces expériences ont été réalisées à la demande de Diving Science and Technology® (DSAT), société filiale de PADI®.

Temps d'exposition à l'oxygène restant

L'accumulation d'oxygène (saturation ou exposition) au cours d'une plongée ou d'une période de 24 heures est visualisée par l'indicateur d'exposition à l'oxygène quand le deuxième affichage secondaire (O2) est appelé (Fig. 81a). Des segments s'ajoutent à l'indicateur O2 au fur et à mesure que le temps d'exposition à l'oxygène restant diminue.

Fig. 81 - Indicateur d'exposition à l'oxygène

Fig. 82 - Temps de plongée O2 restant

Lorsque ce temps est inférieur au temps de plongée sans décompression restant, le calcul de la plongée s'effectue sur l'exposition à l'oxygène. Le temps d'exposition à l'oxygène restant apparaît alors comme le temps de plongée restant (Fig. 82a). Auparavant, avaient été mentionnées les indications TIME et O2. Si l'accumulation d'oxygène continue d'augmenter, des segments viennent s'ajouter sur l'indicateur graphique.

Autonomie restante

L'ATOM calcule l'autonomie au moyen d'un algorithme breveté basé sur la consommation personnelle de gaz respirable et la profondeur du plongeur.

La pression de la bouteille est mesurée une fois par seconde et une moyenne de consommation est déterminée sur une période de 60 secondes. Cette consommation est alors utilisée conjointement avec les paramètres relatifs à la profondeur pour prévoir la quantité de gaz respirable nécessaire pour effectuer une remontée en toute sécurité, compte tenu des éventuels paliers de décompression.

La consommation de gaz respirable ainsi que le niveau de profondeur sont mesurés en permanence et l'autonomie dépend directement de toute circonstance pouvant modifier ces paramètres. Par exemple, si un autre plongeur utilise votre détendeur de secours ou si vous devez soudain nager à contre-courant et que vous respirez plus rapidement, l'ordinateur de plongée détecte ces changements et modifie votre autonomie en conséquence.

L'autonomie représentée le temps que vous pouvez passer à la profondeur où vous êtes, remontée en toute sécurité comprise, avec, à l'arrivée en surface, la pression de réserve que vous avez choisie lors du réglage (alarme de réserve).

Alarme d'autonomie restante

Quand l'autonomie restante n'est plus que de 5 minutes, l'alarme sonore se déclenche et la DEL clignote.

Si l'autonomie restante arrive à zéro, l'alarme sonore se déclenche et la DEL clignote à nouveau.

Le message LOW > AIR > TIME défile en haut de l'écran (Fig. 82) jusqu'à ce que l'autonomie restante soit supérieure à 5 minutes.

Il faut immédiatement amorcer une remontée en contrôlant la pression de la bouteille. Il n'y a pas lieu de panique. L'ATOM a prévu la quantité de gaz respirable nécessaire pour remonter à la surface en toute sécurité avec les paliers de décompression indispensables.

L'alarme de réserve a été réglée sur 20.5 BAR (300 PSI). La profondeur est de 20 mètres (60 pieds). L'autonomie restante arrive à 0:00. - La remontée s'effectue à une vitesse maximum de 10 mph (30 mph). - À l'arrivée en surface, il reste 20.5 BAR (300 PSI) dans la bouteille.

Fig. 82 - Alarme d'autonomie restante

Vitesse de remontee

Les alarmes relatives à la vitesse de remontée tiennent compte de 2 vitesses qui changent à la profondeur de 18 mètres (60 pieds).

AVERTISSEMENT: Aux profondeurs supérieures à 18 mètres (60 pieds), la vitesse de remontée ne doit pas dépasser 18 m par minute (60 pieds pm). De 18 mètres (60 pieds) à la surface, la vitesse de remontée ne doit pas dépasser 9 m par minute (30 pieds pm).

Fig. 83 - Alarme d'approche de vitesse de remontée max

Alarme d'approche de vitesse de remontée maximum

(Fig. 83)

Aux profondeurs supérieures à 18 mètres (60 pieds), l'alarme se déclenche quand la vitesse dépasse 15 mètres par minute (50 pieds par minute).

De 18 mètres (60 pieds) à la surface, l'alarme se déclenche quand la vitesse dépasse 7,5 mètres par minute (25 pieds par minute).

L'alarme sonore retentit, la DEL rouge clignote et le message SLOW > SLOW défile en clignotant en haut de l'écran. L'alarme sonore et la DEL s'arrêtent en appuyant sur le bouton S pour en accuser réception ou si la vitesse bisesse. Après l'accusé de réception, le message SLOW > SLOW continue de défilier en clignotant jusqu'à ce que la vitesse bisesse.

Alarme de dépassement de vitesse de remontée maximum (fig. 84)

Aux profondeurs supérieures à 18 mètres (60 pieds), l'alarme se déclenche quand la vitesse dépasse 20 mètres par minute (66 pieds par minute).

De 18 mètres (60 pieds) à la surface, l'alarme se déclenche quand la vitesse dépasse 10 mètres par minute (30 pieds par minute).

L'alarme sonore retentit, la DEL rouge clignote et le message SLOW > SLOW défile en clignotant en haut de l'écran. L'alarme sonore et la DEL s'arrêtent en appuyant sur le bouton S pour en accuser réception ou si la vitesse baisse. Après l'accusé de réception, le message SLOW > SLOW continue de défilier en clignotant jusqu'à ce que la vitesse baisse.

Temps de plongee ECOULE

Le temps de plongée écoulé maximum affichable est de 9 heures et 59 minutes (9:59). Si l'ATOM reste immergée plus longtemps, elle cesse de fonctionner en ordinateur de plongée, repasse en mode Montre et affiche l'écran heures principal.

Fig. 84 - Alarme de dépassement de vitesse de remontée max

Commande des affichages

En mode plongée, il y a un affichage principal (par défaut) pour les paramètres importants relatifs au mode dans lequel l'ATOM fonctionne à ce moment précis (No Deco, Deco, Gauge, etc.).

Des affichages secondaires peuvent être consultés en appuyant sur le bouton A et en le relâchant pour bénéficier d'informations supplémentaires. L'ATOM repasse automatiquement sur l'affichage de l'écran principal au bout de 3 secondes.

• Principal > Secondaire 1 (pression bouteille) > Secondaire 2 (paramètres O2)

Un affichage complémentaire peut aussi être consulté en appuyant sur le bouton A pendant 2 secondes. L'ATOM repasse automatiquement sur l'affichage de l'écran principal au bout de 3 secondes.

Principal > Complémentaire (température et heures)

Le bouton S sort a accuser réception des alarmes et les arrêter.

Le bouton L sort active le rétroéclairage.

• L'affichage est éclairé le temps que la pression est maintenue sur le bouton L, plus le temps qui a été réglé (0, 5, ou 10 secondes) avec un total de 20 secondes maximum.
• Le rétroéclairage ne fonctionne pas quand la pile est faible.

Le bouton M sort à afficher les écrans d'aperçu de changement de gaz (FO2) et à changer de gaz.

• Bouton Mode (M) en haut à gauche
• Bouton Sélection (S) en haut à droite
• Bouton Lumière (L) en bas à droite
• Bouton Avance (A) en bas à gauche

MODES Plongee

NOTE: Quand une alarme fonctionne, les affichages secondaires, complémentaires et d'aperçu changent de gaz ne sont pas accessibles.

Fig. 85 - Affichage principal sans décompression

Mode plongee sans decompression

Quand l'activation par immersion est sur ON, l'ATOM entre en mode Plongée sans décompression quand la profondeur est supérieure à 1,2 mètres (4 pieds).

Quand l'activation par immersion est sur OFF, l'ATOM n'entre en mode Plongée sans décompression à la descente que si elle était déjà sur un des modes Ordinateur de plongée tels que Surface, Plan, Fly, etc.

Appuyer sur le bouton L active le rétroéclairage - Appuyer brièvement sur le bouton S accuse réception des alarmes et les arrête

Affichage principal (par défaut), l'écran affiche (fig. 85) -

L'indicateur graphique d'absorption d'azote L'icône de liaison émetteur (si actif et en liaison) La profondeur max avec les mentions MAX et M (ou FT) Le temps de plongée écoulé avec les mentions DIVE et TIME Le temps de plongée restant avec les mentions NDC (ou O2) et TIME La profonde度：由于您提供的文本似乎与潜水设备有关，而上下文提到的是显示屏和按钮操作，这二者之间没有直接关联。因此，我将仅根据您给出的需要纠正的文本进行纠正，而不考虑其与上下文的相关性。 L'indicateur graphique d'absorption d'azote L'icône de liaison émetteur (si actif et en liaison) La profondeur max avec les mentions MAX et M (ou FT) Le temps de plongée écoulé avec les mentions DIVE et TIME Le temps de plongée restant avec les mentions NDC (ou O2) et TIME La profondeur actuelle avec M (ou FT) La mention NITROX (si sur réglage nitrox)

Appuyer brièvement sur le bouton A mène au premier affichage secondaire - Appuyer sur le bouton A pendant 2 secondes affiche la température et l'heure

Premier affichage secondaire sans décompression

L'écran affiche (Fig. 86) -

• Si le récepteur est sur OFF, cet affichage est ignoré. L'indicateur graphique d'absorption d'azote L'icône de liaison émetteur et l'abréviation TMT1 (ou 2 ou 3) L'autonomie restante avec les mentions AIR et TIME
• L'abréviation NotAvAil apparait s'il n'y a pas d'émetteur en relation avec la bouteille de gaz utilisé à ce moment. La pression bouteille avec la mention BAR (ou PSI) La mention NITROX (si sur réglage nitrox)

L'écran repasse sur l'affichage principal au bout de 3 secondes. - Appuyer brièvement sur le bouton A mène au deuxième affichage secondaire.

Deuxième affichage secondaire sans décompression

(si réglage sur nitrox), l'écran affiche (Fig. 87) -

L'indicateur graphique d'exposition à l'oxygène et l'abréviation O2BG. L'icône de liaison émetteur. La mention GAS1 (ou 2 ou 3). La limite de PO2 (ATA) avec la mention PO2. Le réglage FO2 Setting et le symbole FO2. La profondeur actuelle avec M (ou FT). La mention NITROX. L'écran repasse sur l'affichage principal au bout de 3 secondes.

Fig. 86 - Premier affichage secondaire

Fig. 87 - Deuxième affichage secondaire

Fig. 88 - Affichage complémentaire

Affichage complémentaire sans décompression, l'écran affiche (fig. 88).

Le jour de la période en abrégé (MON, TUE, etc.) La température avec C (ou F) L'heure (heures : minutes : seconds)

C'est l'heure par défaut choisie (principal ou secondaire)

L'écran repasse sur l'affichage principal au bout de 3 secondes.

PALIER de sécurité mode plongée sans décompression

Lors d'une plongée sans décompression dont la profondeur a dépassé 9 mètres (30 pieds), un court bip est émis à l'arrivée à la profondeur de palier de sécurité régée et un écran palier de sécurité s'affiche avec le compte à rebours commencer à la valeur régée pour aller jusqu'à 0:00 (minutes: secondes).

Le palier de sécurité reste affiché jusqu'à ce que le compte à rebours soit terminé ou que le plongeur redescende au-delà de 10 mètres (30 pieds) ou remonte en surface.

Le plongeur n'est pas pénalisé s'il fait surface avant la fin du palier de sécurité.

Si le palier de sécurité est sur OFF, cet écran n'apparaît pas pendant la remontée.

Affiche principale PALIER de sécurité sans décompression

L'écran affiche (Fig. 89)

L'indicateur graphique d'absorption d'azote L'icône de liaison émetteur La mention STOP La profondeur de palier avec M (ou FT) Le compte à rebours (mn: s) avec les mentions STOP et TIME Le temps de plongée restant avec les mentions NDC (ou O2) et TIME La profondeur actuelle avec M (ou FT) La mention NITROX (si sur réglage nitrox)

Appuyer brièvement sur le bouton A mène aux affichages secondaires - Appuyer sur le bouton A pendant 2 secondes affiche la température et l'heure Appuyer sur le bouton L active le rétroéclairage - Appuyer brièvement sur le bouton S accuse réception des alarmes et les arrête

Noter que l'affichage donnant la profondeur maximale et le temps de plongée écoulé n'est pas accessible lors du palier de sécurité.

Mode plongee avec decompression

L'ATOM a été conçue pour vous aider à gérer vos plongées en vous donnant une représentation visuelle de l'approche des limites de plongée sans décompression.

Le mode Plongée avec décompression s'active lorsque le temps théorique de plongée sans décompression est dépassé pour la profondeur concernée.

Fig. 89 - Affichage palier de sécurité principal

Dès l'entrée en mode Décompression, l'alarme sonore retentit et la DEL rouge d'alarme lumineuse clignote pendant 10 secondes (sauf si elle est réglée sur OFF) ou jusqu'à accusé de réception.

Le message DECO > STOP > xx M (ou FT) défile en haut de l'écran principal, chacun étant affiché 2 secondes et éteint pendant 4.

• Appuyer brievement sur le bouton S pour accuser réception de l'alarme sonore et l'arrêter (sauf si règle sur OFF).
• La flèche remonte clignote si vous êtes à plus de 3 m (10 pieds) en dessous de la profondeur de palier.
• Quand vous êtes dans la zone des 3 m en dessous de la profondeur de palier, la flèche disparaît.

Durée totale de remontée

La durée totale de remontée (Fig. 90a) comprend les temps de tous les paliers, plus le temps de remontée estimé aux vitesses de 18 mètres (60 pieds) par minute pour les profondeurs supérieures à 18 mètres (60 pieds) et 9 mètres (30 pieds) par minute entre 18 mètres et la surface.

Paliers de décompression

Pour vous conformer à la procédure de décompression, vous devez remonter à une vitesse correcte jusqu'à la profondeur de palier indiquée (Fig. 91 b) ou légèrement en dessous (Fig. 91 a) et y séjourner pendant tout le temps de palier indiqué (Fig. 91 c).

Fig. 90 - Entrée en mode Décompression

Fig. 91 - Palier de décompression

Le temps de palier dépend de votre profondeur, il est légèrement plus long si vous êtes en dessous de la profondeur de palier.

Vous devez rester légèrement en dessous de la profondeur de palier indiquée jusqu'à ce que la profondeur du palier suivant s'affiche. Vous pouvez alors remonter lentement à cette profondeur mais pas au-dessus.

Affichage décompression principal (par défaut), l'écran affiche (fig. 92).

L'indicateur graphique d'absorption d'azote (tous les segments) L'icône de liaison émetteur Les mentions DECO > STOP > xxM (ou FT) défilant (voir AVERTISSEMENT) La profondeur de palier avec M (ou FT) Le temps de palier (minutes: seconds) avec les mentions STOP et TIME La durée totale de remontée avec les mentions TOTAL ASCENT et TIME La profondeur actuelle avec M (ou FT) La mention NITROX (si sur réglage nitrox)

Appuyer brièvement sur le bouton A mène aux affichages secondaires - Appuyer sur le bouton A pendant 2 secondes affiche la température et l'heure Appuyer sur le bouton L active le rétroéclairage - Appuyer brièvement sur le bouton S accuse réception des alarmes et les arrête

Si la limite de PO2 est dépassée en mode Décompression, le message HIGH PO2 remplace le message DECO jusqu'au que la PO2 redevienne inférieure à 1.60.

Fig.92 - Affichage principal Décompression

FR Fig.93Premier afflage secondaire décompression

Fig. 94 - Deuxième affiche secondaire décompression

Premier affichage secondaire décompression,

L'écran affiche (Fig. 93) -

• Si le récepteur est sur OFF, cet affichage est ignoré.

L'indicateur graphique d'absorption d'azote L'icône de liaison émetteur et l'abréviation TMT1 (ou 2 ou 3) L'autonomie restante avec les mentions AIR et TIME La pression bouteille avec la mention BAR (ou PSI) La mention NITROX (si sur réglage nitrox)

L'écran repasse sur l'affichage principal au bout de 3 secondes. - Appuyer brièvement sur le bouton A mène au deuxième affichage secondaire.

Deuxième affichage secondaire décompression,

L'écran affiche (Fig. 94) -

L'indicateur graphique d'exposition à l'oxygène et l'abréviation O2BG L'icône de liaison émetteur Les mentions DECO > STOP > xxM (ou FT) défilant La limite de PO2 (ATA) avec la mention PO2 Le réglage FO2 et le symbole FO2 La profondeur actuelle avec M (ou FT) La mention NITROX

L'écran repasse sur l'affichage principal au bout de 3 secondes.

Affichage complémentaire décompression,

L'écran affiche (Fig. 95) -

Le jour de la période en abrégé (MON, TUE, etc.) La température avec C (ou F) L'heure (heures : minutes : seconds)

C'est l'heure par défaut choisie (principal ou secondaire).

L'écran repasse sur l'affichage principal au bout de 3 secondes

MODES d'infraction

Dans les modes Infraction, les affichages secondaires décrits précédemment sont accessibles en utilisant le bouton A, le rétroéclairage avec le bouton L et l'accusé de réception des alarmes avec le bouton S.

• Les affichages secondaires et complémentaires sont similaires à ceux du mode Décompression. Ils repassent sur l'affichage principal (par défaut) au bout de 3 secondes.

Mode d'infraction provisoire

Si vous remontez à une profondeur inférieure (Fig. 96a) à celle du palier de décompression affiché (Fig. 96b), la flèche redescend et la durée totale de remontée clignote jusqu'à ce que vous redescendiez en dessous de la profondeur de palier. Le message DOWN > TO > xxM (FT) défile en haut de l'écran. La profondeur actuelle et les indicateurs graphiques concernés sont aussi affichés.

Fig. 95 - Affichage complémentaire décompression

Fig. 96 - Mode infraction provisoire

Sauf si elle est réglée sur OFF, l'alarme sonore retentit et la DEL rouge clignote pendant 10 secondes ou jusqu'à accusé de réception en appuyant sur le bouton S.

Si vous redescendez en dessous de la profondeur de palier avant 5 minutes, l'ATOM continue de fonctionner en mode Plongée avec décompression. L'élimination de l'azote due à cette brève incursion n'est pas prise en compte et une pénalité d'une minute et demie est ajoutée à la durée du palier de décompression nécessaire pour chaque minute passée au-dessus. Le calcul de désaturation ne reprend qu'une fois que le temps de pénalisation est écoulé.

Une fois que la pénalisation est écoulée, le calcul de désaturation reprend et la profondeur et la durée des paliers de décompression nécessaires diminuent. L'indicateur d'absorption d'azote revient dans la zone sans décompression et l'ATOM repasse en mode Plongée sans décompression.

NOTE: Dès l'entrée dans l'un des 3 modes Infraction différée ci-dessous, la DEL rouge clignote et l'alarme sonore retentit même si elle est réglée sur OFF. Elle ne peut pas être coupée en appuyant sur le bouton S pour en accuser réception.

Premier mode d'infraction différée (fig. 97)

Si vous restez plus de 5 minutes au-dessus de la profondeur du palier nécessaire, tout l'indicateur d'absorption d'azote et la durée totale de remontée clignotent jusqu'à ce que vous redescendiez en dessous de la profondeur du palier. Le message DOWN > TO > xx M (FT) continue de défiler. C'est un prolongement du mode Infraction provisoire.

Deuxième mode infraction différée (fig. 98)

L'ATOM ne peut pas calculer des temps de décompression pour des profondeurs de palier supérieures à 18 mètres (60 pieds) et ne donne pas le temps d'immersion qui entraînerait la nécessité d'effectuer de tels paliers.

Si la décompression nécessite un palier à une profondeur située entre 18 mètres (60 pieds) et 21 mètres (70 pieds), l'indicateur d'absorption d'azote clignote. La durée totale de remontée continue d'être affichée. Le message DECO > STOP > 20M (60FT) défile en haut de l'écran.

Veuillez alors remonter jusqu’à une profondeur très légèrement supérieure à 18 mètres (60 pieds) en restant le plus près possible de 18 m sans déclencher le clignotement de la durée totale de remontée. Lorsque l'affichage de la profondeur de palier indique 15 M (50 FT), 12 M (40 FT), etc., vous pouvez remonter successivement jusqu'à ces profondeurs et continuer votre décompression.

Fig. 97 - Infraction différée 1

Fig. 98 - Infraction différée 2

Fig. 99 - Infraction différée 3

Troisième mode infraction différée (fig. 99)

Si vous descendez au-delà de la profondeur maximale de fonctionnement de 99,9 mètres (330 pieds), l'indicateur d'absorption d'azote clignote et les profondeurs actuelle et maximum sont remplacées par 3 tirets (-) indiquant que vous êtes hors limite. Le message TOO > DEEP défile en haut de l'écran.

Quand vous remontez au-dessus de 99,9 mètres (330 pieds), la profondeur actuelle se réaffiche alors normalement mais l'affichage de la profondeur maximum indique trois tirets (-) pendant le reste de la plongée. La profondeur maximum enregistrée en mémoire pour cette plongée est aussi indiquée par trois tirets (-).

Mode d'infraction immédiate et mode profondimètre

Si un palier à une profondeur supérieure à 18 m est nécessaire, l'instrument entre en mode Infraction immédiate. Cette situation est précédée du deuxième mode Infraction différée.

Le fonctionnement de l'ATOM est alors limité au mode Profondimètre pendant le reste de cette plongée et une période de 24 heures après l'aventie en surface. Le mode Profondimètre transforme l'ATOM en instrument numérique sans les fonctions relatives à la décompression ou à l'accumulation d'oxygène.

Le mode Profondimètre après infraction a un affichage principal (par défaut) qui donne (Fig. 100)

L'indicateur graphique d'absorption d'azote complet L'icône de liaison émetteur Le message UP > VIOL défilant La profondeur maximale avec les mentions MAX et M (ou FT) Le temps de plongée écoulé avec les mentions DIVE et TIME La profondeur actuelle avec M (ou FT) La mention NITROX (si sur réglage nitrox)

• Appuyer brièvement sur le bouton A mène aux affichages secondaires (autonomie et pression bouteille)
• Appuyer sur le bouton A pendant 2 secondes affiche la température et l'heure

Après une plongée au cours de laquelle le mode Infraction différée a été activé, L'ATOM entre en mode Infraction immédiate 5 minutes après l'accivité en surface.

Le mode profondimètre après infraction en surface

affiche l'indicateur graphique clignotant, l'icône de liaison émetteur, le message VIOL, la température, le numéro de la plongée et l'intervalle surface (Fig. 101). Les paramètres FO2, les modes Plan, Fly et Desat ne sont pas accessibles.

Fig. 100 - Mode Profondimètre après infraction (en plongée).

Fig. 101 - Mode Profondimètre après infraction (en surface).

AVERTISSEMENT:

Si la limite de PO2 est dépassée en mode Décompression, les écrans PO2 décrits - ci-contre n'apparaissent pas. Le message - HIGH > PO2 remplace le message DECO jusqu'aceque la PO2 - redevienne inférieure a 1.60.

Fig. 102 - Avertissement PO2 élevée

Le compte à rebours qui apparait quand vous essayez d'accéder au temps d'interdiction de vol n'est pas le temps d'interdiction de vol. C'est le temps à l'expiration duquel toutes les fonctions et caractéristiques de l'ATOM reviendront à la normale.

• Cette situation est une Infraction permanente et, au cas où une plongée serait effectuée pendant cette période de 24 heures, l'instrument ne reprendrait son fonctionnement normal qu'après un nouvel intervalle surface de 24 heures.

Mode plongee avec PO2 ELEVEE

Avertissement PO2 elevated (Fig. 102) Lorsque la pression partielle d'oxygène (PO2) devient égale ou supérieure à 1,40 ATA, ou arrive à 0,2 ATA de la PO2 d'alarme (réglage du groupe A), - la DEL rouge d'alarme lumineuse clignote et l'alarme sonore retentit (sauf si - elle est réglée sur OFF).

• En plongée sans décompression, la valeur de la PO2 instantanée, la mention PO2 et la flèche remonter apparaissent sur l'écran principal en signe d'ajtestement et restent affichés jusqu'à ce que la PO2 diminue. Le message UP > HIGH > PO2 (défilant), l'indicateur graphique, l'icone de liaison émetteur, la profondeur actuelle et le temps de plongée restant (0:00) sont aussi affichés.
• En plongée avec décompression, les écrans PO2 élevée ne remplacent pas les écrans décompression. La PO2 peut être consultée sur le deuxième affichage secondaire en appuyant sur le bouton A 2 fois.

Si la pression partielle d'oxygène continue d'augmenter, la valeur de la P02 affichée augmente jusqu'à un maximum de 5.00 ATA par intervals de 0.01 ATA.

Alarme de PO2 élevée (fig. 103)

Lorsque la PO2 atteint la valeur de 1.60 ATA ou de la PO2 d'alarme (réglage du groupe A), la DEL rouge d'alarme lumineuse clignote et l'alarme sonore retentit (sauf si elle est réglée sur OFF), la valeur de la PO2 instantanée, le symbole PO2 et la flèche remonter clignotent en signe d'alarme jusqu'à ce que la PO2 diminue.

Le message UP > HIGH > PO2 continue de défilier et l'indicateur graphique, l'icône de liaison émetteur, la profondeur actuelle et le temps de plongée restant sont affichés.

Appuyer brièvement sur le bouton S accuse réception des alarmes et les arrête - Appuyer brièvement sur le bouton A mène au premier affichage secondaire (autonomie et pression bouteille), au deuxième (paramètres O2) et à l'affichage complémentaire (température et heures) L'ATOM repasse sur l'affichage principal (par défaut) au bout de 3 secondes Appuyer sur le bouton L active le rétroéclairage

FORTE Accumulation d'oxygene

L'indicateur graphique O2 affiche la quantité d'oxygène accumulée au cours de cette plongée nitrox ou des plongées nitrox successives effectuées sur une période de 24 heures, sachant que la valeur prise en compte est la plus importante des deux. L'indicateur graphique O2 vous permet de contrôler de façon pratique et permanente l'approche des limites de la tolérance à l'oxygène. Utilisez-le comme référence visuelle pour vous ménager une marge de sécurité avant la limite de tolérance.

Fig. 103 - Alarme de PO2 élevée

Si la quantité théorique d'oxygène accumulée atteint ou dépasse les limites de tolérance à l'oxygène par plongée ou par période de 24 heures (300 OTU), le temps d'exposition à l'oxygène restant devient 0:00 et tout l'indicateur O2 clignote (Fig. 104).

La DEL rouge d'alarme lumineuse clignote, l'alarme sonore retentit (sauf si elle est réglée sur OFF) et la flèche remonter clignotent en signe d'avertissement jusqu'à ce que le niveau d'oxygène redescende en dessous de la limite. Le message UP > HIGH > O2 défile en haut de l'écran.

L'icône de liaison émetteur, le % de saturation O2 (80 puis 100) avec l'abréviation SAT, la profondeur actuelle et le temps de plongée restant 0:00 avec les mentions O2 et TIME sont aussi affichés.

Fig. 104 - Alarme O2 élevée

• Appuyer brièvement sur le bouton S accuse réception des alarmes et les arrête
• Appuyer brièvement sur le bouton A mène au premier affichage secondaire (autonomie et pression bouteille), au deuxième (paramètres O2) et à l'affichage complémentaire (température et heures)
• L'ATOM repasse sur l'affichage principal (par défaut) au bout de 3 secondes. Appuyer sur le bouton L active le rétroéclairage

Se reporter au tableau en page 148 pour les limites O2 NOAA.

Mise en mode profondimètre volontaire

Quand le mode Profondimètre est réglé sur ON, l'ATOM fonctionne en profondimètre numérique et chronomètre d'immersion sans effectuer de calculs d'azote ou d'oxygène.

Affiche principale (par défaut), l'écran affiche (fig. 105)

L'icône de liaison émetteur La profondeur maximum avec les mentions MAX et M (ou FT) Le temps de plongée écoulé DIVE et TIME La profondeur actuelle avec M (ou FT)

• Appuyer brièvement sur le bouton A mène au premier affichage secondaire (autonomie et pression bouteille)
• Appuyer sur le bouton A pendant 2 secondes mène à l'affichage complémentaire (température et l'heure)
• Appuyer brièvement sur le bouton S accuse réception des alarmes et les arrête. Appuyer sur le bouton L active le rétroéclairage.

NOTE: Quand une plongée est faite avec l'ATOM réglée sur le mode Profondimètre (GAUGE), il faut attendre 24 heures après le retour en surface pour pouvoir la réutiliser en ordinateur de plongée.

Fig. 105 - Affichage principal mode Profondimètre

RESUME Des messages d'avertissement et d'alarme

VIEW > AIR

DECO > STOP >× xM (FT)

DOWN > TO > xx M (FT)

DECO > STOP > 20M (60FT)

HIGH > PO2

UP > HIGH > PO2

UP > HIGH > O2

TOO > DEEP

UP > VIOL

SLOW > SLOW

LOW > AIR > TIME

LOW > DIVE > TIME

TURN > GAS > ALRM

END > GAS > ALRM

TIME >TOO>LONG

UP > HIGH > Ni

TMT1 > LINK > LOST

TMT1 > NotAvailable

SWCH > GAS

DONT > SWCH

L'autonomie restante est inférieure aux temps No Deco et O2.

Entrée en mode Décompression (palier à xxM).

Au-dessus de la profondeur de palier (redescendre à xxM).

Palier nécessaire supérieur à 20M (60FT).

PO2 élevée en mode Décompression.

Alarme de PO2 élevée en mode Décompression.

Alarme d'O2 élevée.

Dépassement de la profondeur d'alarme.

Palier nécessaire supérieur à 21M (70FT).

Alarme d'approche/dépassement de vitesse de remontée maximum (ralentir).

Alarme d'autonomie restante inférieure à 5 minutes.

Alarme de temps de plongée restant (NDC, O2, ou ATR).

Alarme de pression retour sur TMT1.

Alarme de réserve sur TMT (émetteur en liaison).

Alarme de temps de plongée écoulé.

Alarme indicateur graphique (remonter).

Perte de liaison de l'émetteur actif (aussi TMT2 et TMT3).

Émetteur non actif (aussi TMT2 et TMT3).

Passage sur un nouveau gaz en cours.

Ne pas passer sur le nouveau gaz (exposition dépasse PO2).

AVERTISSEMENT: Avant toute plongée avec l'ATOM, vous devez lire et assimiler aussi le manuel "Sécurité et généralités" spécifique aux ordinateurs de plongée Oceanic, Doc. No. 12-2262. Il comporte des mises en garde importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

Changement de melange

Pendant des plongées sans ou avec décompression, l'ATOM peut être manuellement basculée de GAS 1 à GAS 2 puis à GAS 3, ce qui entraîne le passage des affichages de pression bouteille et des calculs de l'émetteur 1 à l'émetteur 2 puis à l'émetteur 3 ainsi que des affichages FO2 et des calculs de la valeur de FO2 réglée pour GAS 1 à la valeur de FO2 pour GAS 2 puis à la valeur de FO2 pour GAS 3.

NOTE: Le basculement de l'ATOM d'un gaz à un autre ne peut pas être effectué en surface. Chaque plongée commence avec GAS 1. Dix minutes après la fin d'une plongée multigaz, le fonctionnement de l'ATOM repasse par défaut sur la FO2 de GAS 1.

Fig. 106 - Alarme changement de gaz

L'accès aux écrans de changement de gaz ne peut se faire que lorsque l'écran présente un affichage principal et ne peut avoir lieu quand une alarme est déclenchée.

Alarme de changement de gaz

Si l'ATOM n'est pas réglée sur le gaz utilisé (par ex., si le plongeur commence à respirer sur une autre bouteille sans avoir basculé l'ATOM sur le nouveau gaz dans les 60 secondes), l'alarme sonore retentit, la DEL rouge clignote en guise d'advertissement et le message SWCH > GAS défile en haut de l'écran (Fig. 106) jusqu'à accusé de réception par pression momentanée sur le bouton S ou basculement manuel de l'ATOM sur le nouveau gaz utilisé.

NOTE: Si le changement de mélange expose le plongeur à un niveau de PO2 excessif de 1.60 ATA ou plus, l'alarme sonore retentit, la DEL rouge clignote en signe d'advertissement et le message DONT > SWCH défile en haut de l'écran (Fig. 107) jusqu'à accusé de réception par pression momentanée sur le bouton S (moins de 2 secondes).

Fig. 107 - Alarme "Ne pas changer de gaz"

Dans l'éventualité d'une autonomie insuffisante dans la bouteille d'origine, le passage vers le mélange prohibé peut quand même se

faire. Si le changement vers le gaz prohibé est fait en mode sans décompression, l'alarme de PO2 élevée s'active. Si le changement vers le gaz prohibé est fait en mode avec décompression, le message HIGH > PO2 remplace le message DECO.

Le changement de mélange ne peut être effectué que pendant l'un des affichages aperçu de changement de gaz. Ils sont accessibles à partir de l'affichage plongée principal.

• Appuyer brièvement sur le bouton M (moins de 2 secondes) pendant l'affichage principal en mode Plongée mène à l'affichage aperçu changement de gaz GAS 1.
• L'ATOM repasse en affichage principal au bout de 10 secondes si le bouton M n'est pas sollicité.

NOTE: Lors d'un changement de gaz (FO2) concernant une bouteille dont l'émetteur n'est pas actif, la mention ANALOG s'affiche. Les procédures et les affichages sont identiques, seul manque l'icone de liaison émetteur.

L'écran affiche (Fig. 108) -

L'icône de liaison émetteur (si l'émetteur est actif) L'indicateur graphique d'absorption d'azote. La mention GAS1 La mention ANALOG si TMT1 n'est pas disponible La valeur de réglage FO2 pour Gas 1 et le symbole FO2 La profondeur actuelle et le symbole M (ou FT) La mention NITROX

• Appuyer brièvement sur le bouton M (moins de 2 secondes) mène à l'affichage aperçu changement de gaz GAS 2 pendant 3 secondes.

Affichage APERCU changement de gaz GAS 2

L'écran affiche (Fig. 109) -

L'icône de liaison émetteur (si l'émetteur est actif) L'indicateur graphique d'absorption d'azote. La mention GAS2 La mention ANALOG si TMT2 n'est pas disponible La valeur de réglage FO2 pour Gas 2 et le symbole FO2 La profondeur actuelle et le symbole M (ou FT) La mention NITROX

• Appuyer brièvement sur le bouton M (moins de 2 secondes) mène à l'affichage aperçu changement de gaz GAS 3 (ou GAS 1 si GAS 3 n'est pas actif) pendant 3 secondes.

Note: lors du passage à un autre gas/tmt, il peut s'écouler 5 à 15 secondes avant que le récepteur ne reçoive le signal de l'émetteur.

• Appuyer sur le bouton M pendant 2 secondes pendant l'affichage aperçu changement de gaz GAS 2 fait passer manuellement l'ATOM de GAS 1 à GAS 2 et de l'émetteur 1 à l'émetteur 2 (si actif).
• Le changement étant fait, l'affichage principal indique GAS 2. Le premier affichage secondaire indique TMT2 et la pression de la bouteille 2 (Fig. 110). L'autonomie est alors calculée sur la bouteille 2.

Un retour à GAS 1 peut s'effectuer comme suit:

• Appuyer brièvement sur le bouton M (moins de 2 secondes) fait défiler les écrans aperçu changement de gaz.
• Appuyer sur le bouton M pendant 2 secondes pendant l'affichage aperçu changement de gaz GAS 1 fait revenir l'ATOM de GAS 2 à GAS 1 et de l'émetteur 2 à l'émetteur 1.
• Le changement étant fait, l'affichage principal indique GAS 1. Le premier affichage secondaire indique TMT1 et la pression de la bouteille 1 (Fig. 111). L'autonomie est alors calculée sur la bouteille 1.

Fig. 110 - Le passage de GAS 1 à GAS 2 est effectué

Fig. 111 - Le retardateur de GAS 2 à GAS 1 est effectué

Fig. 113 - Le passage de GAS 2 à GAS 3 est effectué

Affichage APERCU changement de gaz GAS 3

L'écran affiche (Fig. 112) -

L'icône de liaison émetteur (si l'émetteur est actif) L'indicateur graphique d'absorption d'azote. La mention GAS3 La mention ANALOG si TMT3 n'est pas disponible La valeur de réglage FO2 pour Gas 3 et le symbole FO2 La profondeur actuelle avec M (ou FT) La mention NITROX

• Appuyer brièvement sur le bouton M (moins de 2 secondes) pendant l'affichage principal du mode Plongée mène à la séquence des affichages aperçu changement de gaz disponibles.
• Appuyer de façon répétée sur le bouton M (moins de 2 secondes à chaque fois) jusqu'à l'apparition de l'affichage aperçu changement de gaz GAS 3.

• Appuyer sur le bouton M pendant 2 secondes pendant l'affichage aperçu changement de gaz GAS 3 fait passer manuellement l'ATOM de GAS 2 à GAS 3 et de l'émetteur 2 à l'émetteur 3 (si actif).
• Le changement étant fait, l'affichage indique GAS 3. Le premier affichage secondaire indique TMT3 et la pression de la bouteille 3 (Fig. 113). L'autonomie est alors calculée sur la bouteille 3.
• Un retour à GAS 2 peut être effectué suivant la méthode précédemment décrite pour le retour de GAS 2 à GAS 1.

AVERTISSEMENT: Avant toute plongée avec l'ATOM, vous devez lire et assimiler aussi le manuel "Sécurité et généralités" spécifique aux ordinateurs de plongée Oceanic, Doc. No. 12-2262. Il compte des mises en gardes importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

MODES APRES PLONGEE

Mode surface apres plongee

Lorsque vous remontez à 1,2 mètre (4 pieds) ou moins de la surface, l'ATOM entre en mode Surface et commence à chronométrer l'intervalle surface.

Période de transition

Si vous redescendez dans la période de 10 minutes qui suit l'arrivée en surface (période de transition), votre nouvelle immersion sera considérée comme étant une continuation de la plongée précédente. Le temps passé en surface (s'il est inférieur à 10 minutes) ne sera pas ajouté au temps de plongée écoulé.

Fig. 114 - Période de transition

En surface, l'écran affiche (Fig. 114) :

L'icône de liaison émetteur (si actif) et la mention WET La température ambiante et le symbole C (ou F) Le numéro de cette plongée (dans cette série) et la mention DIVE L'intervalle surface (deux points clignotants) et les mentions SURFACE et TIME La mention NITROX si sur réglage nitrox L'indicateur graphique d'absorption d'azote Appuyer sur le bouton L active le rétroéclairage. - Appuyer sur le bouton M moins de 2 secondes affiche l'heure principale pendant 3 secondes, et ramène au mode Surface

Pendant cette période de transition, il est possible d'accéder aux affichages secondaires et au mode Mémoire. Les autres modes (Plan, Fly, Sat, Hist, Set) sont accessibles après un intervalle surface de 10 minutes après accès au mode Ordinateur de plongée à partir du mode heures principal.

Consulter les paramètres de cette plongée pendant la période de transition

• Appuyer brièvement sur le bouton A (moins de 2 secondes) mène à l'écran d'identification (Fig. 115). Appuyer sur le bouton S mène à l'affichage des paramètres azote. Voir page 84.
• Appuyer une autre fois sur le bouton S mène à l'affichage des paramètres oxygène (si plongée nitrox). Voir page 84.
• Appuyer encore une fois sur le bouton S ramène au mode Surface.
• Si aucun bouton n'est sollicité, l'instrument repasse automatiquement en mode Surface au bout de 2 minutes.

Les paramètres ne seront pas enregistrés dans la mémoire de l'instrument avant la fin de cette période de transition de 10 minutes.

Lorsque les 10 minutes sont écoulées, les deux points de l'affichage de l'intervalle surface arrêtent de clignoter pour indiquer que la plongée et la période de transition sont terminées et qu'une nouvelle immersion sera considérée comme une nouvelle plongée. L'instrument repasse sur l'affichage heures principal.

Apres la periode de transition

Quand la période de transition est terminée, le mode Plongée Surface (Fig. 116) est accessible à partir du mode Heure principale en appuyant sur le bouton M 5 fois, tous les autres modes de l'ordinateur de plongée sont alors accessibles (Plan, Fly, Sat, Log, Hist, Set, etc.).

• Pour activer le rétroéclairage à tout moment, appuyer sur le bouton L.

Fig. 115 - Affichage d'identification LOG (pendant la période de transition)

Fig. 116 - Mode Surface (après la période de transition)

Accéder au mode plan (voir page 77) -

• Appuyer brièvement 1 fois sur le bouton A (en mode Surface).

Le mode Plan donne maintenant une nouvelle courbe de sécurité calculée en fonction de l'azote résiduel et de l'accumulation d'oxygène des plongées précédentes.

Accéder au mode FLY (compte à rebours du temps d'interdiction de vol) voir page 79 -

• Appuyer brièvement 2 fois sur le bouton A (en mode Surface).

Accéder au mode SAT (compte à rebours du temps de désaturation) voir page 80 -

• Appuyer brièvement 3 fois sur le bouton A (en mode Surface).

Si une infraction s'est produite pendant la plongée, le temps de désaturation n'est pas affiché.

Le décompte du temps de désaturation indique le temps de désaturation estimé au niveau de la mer.

Accéder au mode log (voir page 82) -

• Appuyer brièvement 4 fois sur le bouton A (en mode Surface).

Accéder au mode history (voir page 85) -

• Appuyer brièvement 5 fois sur le bouton A (en mode Surface).

Reglages et transferts PC

L'ATOM est dotée d'un port entrée/sortie situé au dos sur le côté gauche, permettant sa connexion à un PC au moyen du câble d'interface USB spécial livre d'origine.

Un pilote USB est livré sur le CD du système d'interface.

Le programme de réglage peut être utilisé pour entrer dans l'ATOM l'heure principale, la date, les alarmes du groupe Set A et les valeurs du groupe Set U avec le même système d'interface.

Les paramètres transférables de l'ATOM au PC à l'aide du programme spécifique sont : le numéro de la plongée, l'intervalle surface, la profondeur maximum, le temps de plongée écoulé, la date, l'heure de début, la température la plus BASSE en immersion, la fréquence d'échantillonnage, le profil de plongée, les réglages définis par l'utilisateur, les alarmes déclenchées, la désactivation des alarmes, OTU, OTS, NiBG, O2BG, les changements de gaz, les pressions bouteille et les FO2.

L'ATOM vérifie la présence d'une connexion d'interface sur le port entrée/sortie une fois par seconde en mode Montre affichage principal. Cette opération n'est pas effectuée si les contacts d'activation par immersion sont humides. Quand cette présence est détectée, le PC se connecte à l'ATOM et est prêt à effectuer les réglages ou le transfert de données au moyen des programmes du PC.

Configuration minimum requise:

• Ordinateur de type PC IBM® ou compatible avec port USB
• Microprocesseur Intel® Pentium 200 MHz ou supérieur
• Microsoft® Windows® 98 deuxième édition, ME, NT, 2000, ou XP
• Carte ou adaptateur vidéo compatible super VGA (256 couleurs ou plus) avec des paramètres d'affichage permettant une résolution d'écran d'au moins 800 x 600 pixels 16Mo disponibles en mémoire vive
• 20Mo disponibles sur disque dur Souris
• Lecteur de CD-ROM
• Imprimante (option)

Les instructions sont incluses dans l'ensemble d'interface PC livre avec l'ATOM. Le carnet de plongée personnel du logiciel de transfert présente les paramètres de plongée qui ont été relevés tout au long des plongées selon la fréquence que vous avez réglée, sous la forme de tableau et de profil graphique.

La prise du câble d'interface doit être insérée dans le port entrée/sortie sur le côté gauche au dos du boîtier de l'ATOM et sur un port USB du PC.

Avant de tenter un transfert de données à partir de l'ATOM, consulter les instructions du manuel d'utilisation de l'ensemble interface PC contenu sur le CD.

Pour toute mise à jour du logiciel, consulter le site web OceanicWorldWide.com

Pour tout renseignement, appeler gratuitement OceanLog Support [phone] aux USA.

SOINS et nettoyage

Protégerez l'ATOM des chocs, des températures excessives, des produits chimiques corrosifs et des altérations. Mettre le hublot à l'abri des éraflures derrière une protection transparente spécifique. Les petites éraflures disparaissent naturellement à l'immersion.

• Rincer abondamment l'ATOM dans l'eau douce à la fin de chaque journée de plongée et vérifier que les abords du capteur de pression (Fig. 117a), du port d'interface PC (Fig. 117b) et des boutons sont propres. Tremper et rincer le ou les détendeurs équipés du ou des émetteurs.
• Pour dissoudre les cristaux de sel, utiliser de l'eau tiède ou une solution moitié eau et moitié vinaigre blanc. Rincer ensuite l'ATOM et le ou les détendeurs équipés du ou des émetteurs à l'eau courante et les sécher avec une serviette avant de les ranger.
• Pour le transport, placer l'ensemble dans un endroit protégé, sec et frais.

Fig. 117 - Dos du boîtier de l'ATOM

Revision et entretien

Votre ATOM doit être révisée tous les ans par un revendeur Oceanic agréé qui procédera au contrôle de fonctionnement et de l'état général de l'instrument préconisé par le constructeur. Pour que la garantie de deux ans reste applicable, cette révision doit être effectuée un an (± 30 jours) après la date d'achat.

Oceanic vous conseille de continuer à faire réviser votre instrument chaque année afin de vous assurer de son parfait fonctionnement. Les frais de révision annuelle ne sont pas couverts par la garantie limite de deux ans.

Retour au service après-vente

Rapporter l'ATOM à un revendeur Oceanic agréé ou l'envoyer à l'importateur le plus proche (voir page 151).

Pour retourner votre ATOM au service après-vente oceanic:

• Transférer toutes les plongées en mémoire sur votre PC ou les reporter sur votre carnet de plongée. Le contenu de la mémoire est effacé lors de l'intervention en usine. L'emballer dans un matériel protecteur.
• Joindre une note lisible indiquant les raisons du return, vos nom, adresse et numéro de téléphone où l'on peut vous joindre dans la journée, le numéro de série de l'instrument et une copie de votre facture d'achat originale et de la carte de garantie.
• Affranchir votre envoi en recommandé et l'expédier au service Oceanic le plus proche (ou à Oceanic USA).
• Si l'instrument est renvoyé à Oceanic USA, contacter préalablement le service après-vente par téléphone (510/562-0500) ou e-mail ([e-mail]) pour obtenir un numéro RA (Return Authorization).
• Les interventions hors garantie doivent être payées d'avance (téléphoner pour le devis). L'envoi contre remboursement n'est pas accepté.
• Pour toute information complémentaire, utiliser le site web OceanicWorldWide.com

Reemplacement de la PILE

NOTE : La procédure qui suit doit être scrupuleusement respectée. Les dommages dus à un remplacement incorrect de la pile ne sont pas couverts par la garantie de 2 ans.

Lorsque la pile du module d'affichage doit être remplacée, il est recommandé de remplacer aussi celle de l'émetteur et réciproquement.

Les comportements pile doivent être ouverts avec un soin extrême et uniquement dans un endroit sec et propre pour éviter toute intrusion d'humidité ou de poussière.

Pour éviter la formation de condensation dans les comportements pile, il est recommandé d'effectuer le remplacement des piles dans un environnement dont la température et le degré d'humidité sont identiques à ceux existant à l'extérieur (par exemple: ne pas remplacer les piles dans une pièce climatisée puis sortir l'instrument par une chaude journée ensoleillée).

Inspecter les boutons de commande, la vitre et le boîtier pour s'assurer qu'ils ne sont pas fendus ou endommagés. S'il y a des traces d'humidité dans l'ATOM ou les émetteurs, NE PAS utiliser l'instrument en ordinateur de plongée avant qu'il ait été révisé chez un revendeur Oceanic/agréé ou en usine.

Échange rapide

Si la nouvelle pile de l'ATOM peut être mise en place dans les 8 secondes qui suivront la dépose de l'ancienne, les réglages ainsi que les calculs d'absorption d'azote et d'accumulation d'oxygène pour les plongées successives sont conservés.

Dépose de la pile de l'atom (montre)

• Repérer le couvercle du compartiment pile au dos du boîtier.
• Tourner le couvercle dans le sens des aiguilles d'une montre avec l'outil spécial fourni (Fig. 118A) ou en poussant la partie inférieure vers la gauche tout en poussant la partie supérieure vers la droite (Fig. 118B).
• Enlever le couvercle du compartiment pile.
• En faisant très attention de ne pas endommager les contacts (Fig. 119a), glisser la pile par le haut et l'extérieur du côté gauche du compartiment.
• Jeter la pile en respectant la législation locale.

Attention: prendre soin de ne JAMAIS provoquer un court-circuit avec un objet métallique en touchant le pôle positif (+) sur le dessus de la pile et le pôle négatif (-) du compartiment pile.

Fig. 118A - Démontage du couvercle de l'ATOM

Fig. 118B - Démontage du compartiment pile (autre solution)

Fig. 119 - Dépose de la pile de l'ATOM

Fig. 120 - Couvercle de l'émetteur

Dépose de la pile de l'émetteur

Repérer le couvercle du compartiment pile à l'extrémité du boîtier.

• Introduire une pièce de monnaie dans la fente du couvercle du compartiment pile (Fig. 120) et tourner dans le sens inverse des aiguilles d'une montre pour le dévisser.
• Retirer la pile du compartiment et la jeter en respectant la législation locale.

Inspection

• Examiner soigneusement toutes les surfaces d'étanchéité pour détecter tout signe de détérioration pouvant nuir à l'étanchéité.
• Examiner les boutons, la vitre et les boîtiers pour s'assurer qu'ils ne sont pas fissurés ou endommagés.

AVERTISSEMENT: En cas de dommage ou de corrosion, il est recommandé de retourner votre système ATOM à un revendeur Oceanic/agréé et de NE PAS l'utiliser tant qu'il n'a pas été révisé selon la procédure prescrite par le fabricant.

• Enlever les joints toriques des couvercles et les inspecter soigneusement pour détecter tout signe de détérioration ou de déformation. NE PAS utiliser d'outil pour démonter les joints toriques.
• Afin d'assurer une parfaite étanchéité, le remplacement du joint torique est fortement recommandé à chaque changement de pile.

• Examiner soigneusement les surfaces d'étanchéité des couvercles et des boîtiers pour détecter tout signe de déterioration pouvant nuir à l'étanchéité. Si le cas se produit, renvoyer l'instrument à un revendeur Oceanic agréé et NE PAS l'utiliser avant révision complète en usine.
• Examiner soigneusement les filetages des couvercles et des compartiments de façon à déceler tout dommage pouvant empêcher un vissage correct.
• Examiner soigneusement l'intérieur des compartiments piles pour détecter toute trace de corrosion indiquant la présence d'humidité dans l'instrument.
• En cas de trace de corrosion, renvoyer l'instrument à un revendeur Oceanic agréé et NE PAS l'utiliser avant révision complète.
• En cas de traces d'humidité, il est préféable de faire réviser l'instrument par un revendeur Oceanic agréé.
• Si nécessaire, rincer le compartiment pile et tous les éléments avec une solution moitié eau et moitié vin blanc. Rincer à l'eau douce et laisser sécher une nuit ou sécher avec un sèche-cheveux sur la position "froid".

Fig. 121 - Mise en place de la pile de l'ATOM Fig. 122 - Mise en place du joint du couvercle de l'ATOM

Fig. 123A - Mise en place du couvercle de l'ATOM Fig. 123B - Autre solution

Mise en place de la pile de l'atom (montre)

• Introduire dans le compartiment une nouvelle pile lithium de 3 volts type CR2430, le pôle négatif (-) en dessous. La glisser par le côté gauche (Fig. 121) en s'assurant qu'elle passe sous la lame de contact située sur le bord inférieur droit du compartiment.
• Lubrifier légèrement le nouveau joint torique de couvercle avec de la graisse silicone et le placer sur le bord intérieur du couvercle. S'assurer qu'il est disposé régulièrement (Fig. 122).

Note: utilisation d'un joint d'origine oceanic acheté chez un revendeur oceanic/agréé. l'utilisation d'un joint d'une autre origine annule la garantie.

• Placer soigneusement le couvercle équipé de son joint torique sur le bord du compartiment pile et appuyer de façon régulière pour le mettre en place complètement.
• Maintenir fermement en place le couvercle et le tourner de 10 degrés dans le sens inverse des aiguilles d'une montre en utilisant l'outil spécial fourni (Fig. 123A) ou en poussant la partie inférieure vers la droite tout en poussant la partie supérieure vers la gauche (Fig. 123B).

Mise en place de la pile de l'émetteur

• Lubrifier légèrement le nouveau joint torque de couvercle avec de laGRAISSSE SILLINE et le placer sur le couvercle. NE PAS le faire rouler sur le filtage mais l'étirer légèrement et l'enfilier par l'autre extrémité du couvercle dans la gorge située à la base du filtage. S'assurer qu'il est disposé régulièrement (Fig. 124).

Note: utilisation d'un joint d'origine oceanic acheté chez un revendeur oceanic agréé. l'utilisation d'un joint d'une autre origine annule la garantie.

• Introduire dans le compartiment pile une nouvelle pile lithium de 3 volts type CR2, (Duracell modèle DL-CR2 ou équivalent) le pôle positif (+) sur le dessous et le pôle négatif (-) sur le dessus (Fig. 125).
• S'assurer que la pile est correctement orientée et que le joint torique du couvercle est réparti uniformément sur son pourtour.
• Introduire soigneusement le couvercle et son ressort dans le compartiment et tourner lentement à la main dans le sens des aiguilles d'une montre pour le visser correctement. Serrer ensuite à fond avec une pièce de monnaie. Le dessus du couvercle doit affleurer le bord du boîtier. (Fig. 126).

Fig. 124 - Mise en place du joint de l'émetteur

Fig. 125 - Mise en place de la pile de l'émetteur

Fig. 126 - Couverture de l'émetteur remonté

Contrôle du système ATOM

• Vérifier que le contraste de l'affichage ACL est uniformément clair et net sur toute la surface de l'écran.
• Régler la date, l'heure, l'heure secondaire et l'alarme journalière.
• Vérifier tous les réglages avant de plonger.
• Mettre sous pression le détendeur équipé de l'émetteur.
• Vérifier que l'icône de liaison est affichée.
• Appuyer sur le bouton S pendant 2 secondes pour vérifier les écrans et l'état du système.
• Si une portion de l'affichage manque ou apparaît faible, ou si l'icone pile est affichée, renvoyer votre ATOM à un revendeur Oceanic/agréé pour une révision complète avant toute nouvelle utilisation.

Si votre ATOM s'arrête de fonctionner pour une raison quelconque alors qu'il est en utilisation comme ordinateur de plongée, il est important d'avoir envisagé cette éventualité et d'y être préparé. C'est une raison primordiale pour ne pas toujours plonger aux limites de la décompression ou de l'exposition à l'oxygène et une raison vitale pour éviter les plongées avec décompression. Si vous plongez dans des conditions où votre séjour pourrait être gaché ou votre sécurité mise en défaut par une défaillance de votre ATOM, il vous est fortement recommandé de disposer d'un moyen de secours.

Montage de l'emetteur sur le detendeur

Pour fixer l'émetteur au premier étage du détendeur :

• Démonter le flexible du manomètre haute pression ou le bouchon de la sortie haute pression du premier étage du détendeur marqué HP avec une clé hexagonale ajustée.
• Lubrifier très légèrement le joint torique et le filetage de l'émetteur avec un lubrifiant à base d'halocarbone tel que Christo-Lube MCGI 111 (fourni dans le kit pile Oceanic).
• Visser l'émetteur à la main dans le sens des aiguilles d'une montre dans la sortie HP du détendeur (Fig. 127) et serrer à fond avec une clé à fourches de 5/8.
• Monter le premier étage du détendeur sur une bouteille pleine et mettre sous pression en ouvrant très lentement son robinet et vérifier à l'oreille que le raccord ne fuit pas.
• En cas de fuite, NE PAS utiliser et apporter l'ensemble à un distributeur Oceanic/agréé pour vérification et réparation.

Compatibilite de l'emetteur avec le NITROX

Les émetteurs de l'ATOM Oceanic sont repérés d'origine en fonction du gaz utilisé : l'air comprimé, les mélanges de gaz respirables azote/oxygène (nitrox jusqu'à 99% d'oxygène) et l'oxygène pur (100%).

Fig. 127 - Vissage de l'émetteur dans le détendeur

Detection de l'altitude et reglage

Avant la première plongée d'une série de successives, l'altitude (c'est-à-dire la pression ambience) est mesurée à l'activation du mode Plongée surface puis toutes les 15 minutes jusqu'à ce qu'une plongée soit faite ou que l'instrument repasse en affichage heures principales au bout de 2 heures.

Quand il fonctionne en modes Montre après une plongée, les mesures sont prises toutes les 15 minutes pendant 24 heures après le retour en surface. Les mesures ne sont prises que lorsque l'instrument est sec. Deux mesures sont effectuées à 5 secondes d'intervalle. Elles ne doivent pas différer de plus de 30 cm (1 pied) l'une par rapport à l'autre pour que cette pression ambiante soit considérée comme l'altitude de référence.

Pour les plongées en altitude, le modèle de l'ATOM utilise des temps de plongée sans décompression plus courts basés sur les directives du NOAA (National Oceanic and Atmospheric Administration).

Lors d’une plongée en altitude entre 610 et 4270 mètres (2000 et 14000 pieds), l’ATOM se règle automatiquement pour donner des profondeurs corrigées ainsi que des temps de plongée sans décompression et d’exposition à l’oxygène plus courts par tranches d’altitude de 305 mètres (1000 pieds).

Aucune correction n'est effectuée si les contacts d'activation par immersion sont humides.

Au-dessus de 610 m (2 000 pieds), l'étalonnage de la profondeur passe automatiquement de l'eau de mer à l'eau douce. C'est le premier réglage de l'algorithmme.

NOTE: quand la marge de sécurité est sur ON, les temps de plongée sans décompression sont ceux correspondant à une altitude plus élevée de 915 mètres (3 000 pieds). Pour toute plongée à des altitudes supérieures à 3 355 mètres (11 000 pieds), les temps de plongée autorisés sont ceux correspondant à l'altitude de 4 270 mètres (14 000 pieds). Si la marge de sécurité est régée sur ON au niveau de la mer, les calculs se font sur l'altitude 915 mètres (3 000 pieds).

L'ATOM ne fonctionne pas en ordinateur de plongée au-dessus de 4 270 mètres (14 000 pieds).

COURBES DE SECURITE (HEURES: MINUTES) EN ALTITUDE (UNITES ANGLO-SAXONNES)

Montre - Ordinateur de plongée air ou nitrox - Profondimètre avec chronomètre d'immersion - Sans ou avec émetteur (jusqu'à 3)

Bases:

• Algorithme de Haldane modifié 12 compartments

Base de données:

• Valeurs "M" de Spencer pour périodes (en minutes) des compartments 5,10,20,40,80,120,160,200,240,320,400,480
• Élimination symétrique en immersion
• Compartment directeur minimum en surface 60 mm
• Suivi des compartiments jusqu'à 24 heures après la première plongée

Capacités de décompression:

Paliers de décompression à 3, 6, 9, 12, 15 et 18 mètres (10, 20, 30, 40, 50 et 60 pieds)

Algorithme d'altitude:

• Basé sur les tables NOAA

• Basées sur les tables NOAA

Emetteurs

• Contrôle pile et pression

toutes les 2 minutes en veille toutes les 2 secondes en marche

Activation

Pression égale ou supérieure à 8 BAR (120 PSI) Pile égale ou supérieure à 2,75 volts

• Désactivation

Pression inférieure à 3,5 BAR (50 PSI)

MODES MONTRE

Heure principale (domicile)

Réglage heures/date Heure secondaire (autre fuseau horaire) Réglage heure secondaire (décalage horaire) - Minuteur Réglage minuteur Chronographe (chrono/temps intermédiaires) Marche/Arrêt/Rappel/Remise à zéro - Alarme journalière Réglage heures

Ordinateur MODES surface

Mode Surface - Plan (9 à 57 mètres / 30 à 190 pieds) - Compte à rebours interdiction de vol - Compte à rebours désaturation - Mémoire Log (identification, écans azote et oxygène) History - Paramètres oxygène (après plongées nitrox) - État Pile/Pression bouteille

Ordinateur MODES surface (suite) -

• Réglages groupe D (paramètres plongée):

FO2 GAS1 (Air, 21 à 50%) FO2 GAS2 (Air, 21 à 100%) FO2 GAS3 (Air, 21 à 100%) FO2 par défaut (On/Off) Récepteur (On/Off) Mode Profondimètre (On/Off)

• Réglages groupe A (alarmes):

Alarme sonore / DEL rouge (On/Off) Alarme profondeur max (9 à 99 mètres/30 à 330 pieds) Alarme temps de plongée écoulé (:10 à 3:00 h: mm) Alarme indicateur graphique (1 à 5 segments) Alarme temps de plongée restant (00 à :20 mn) Alarme pression retour (Off, 69 à 205 BAR /1000 à 3000 PSI) Alarme réserve (20 à 104 BAR /300 à 1500 PSI) Alarme PO2 max (1.20 à 1.60 ATA)

• Règles groupe U (utilitaires):

Activation par immersion (On/Off) Unités de mesure (Anglo-saxonnes / Métriques) Temps/prof. palier de sécurité (Off/3/5 mn, 10/15/20 FT, 3/4.5/6 M) Marge de sécurité (On/Off) Durée de rétroéclairage (0/5/10 s) Fréquence échantillonnage (2/15/30/60 s, 2/5/10 FT, .5/1.5/3 M) Code liaison émetteur 1 (Off/On, 000000 à 999999) Code liaison émetteur 2 (Off/On, 000000 à 999999) Code liaison émetteur 3 (Off/On, 000000 à 999999) Numéro de série ATOM (montre)

Réglages d'origine:

Air Air Air On Off Off

On 330 pieds 3:00 (h: mm) 5 segments (Deco) :20 (mn) Off 300 PSI 1.60 (ATA)

On Anglo-saxons 3:00 (mn: s) Off :05 (s) 15 (s) no. série no. série no. série réel

Plongée sans décompression:

Principal - Profondeur actuelle, Temps de plongée restant, Profondeur max, Temps de plongée écoulé, Indicateur azote Premier secondaire - Identifiant bouteille, Autonomie restante, Pression bouteille, Indicateur azote - Deuxième secondaire - Identifiant gaz, PO2 courante, Réglage FO2, Profondeur actuelle, Indicateur O2 - Complémentaire - Heure, Jour de la Semaine, Température - Palier de sécurité - Profondeur actuelle, Temps de plongée restant, Profondeur palier, Temps palier, Indicateur azote

Mode profondimètre:

Principal - Identifiant, Profondeur actuelle, Profondeur max, Temps de plongée écoulé - Secondaire - Identifiant bouteille, Autonomie restante, Pression bouteille - Complémentaire - Heure, Jour de la période, Température

Plongée avec décompression:

Principal - Identifiant, Profondeur actuelle, Durée totale de remontée, Prof/Temps de palier, Indicateur azote complet Premier secondaire - Identifiant bouteille, Autonomie restante, Pression bouteille, Indicateur azote complet - Deuxième secondaire - Identifiant gaz, PO2 courante, Réglement FO2, Profondeur actuelle, Indicateur O2 - Complémentaire - Heure, Jour de la période, Température

Infractions - Provisoire, différée et immédiate/profondimètre

PO2 élevée (1,2-1,6 ATA)

Forte accumulation d'O2 (300 OTU par plongée/24 h)

Aperçu changement de gaz - Identification gaz, Réglage FO2, Profondeur actuelle, Indicateur azote

Affichages numériques:

• Numéro de la plongée Profondeur Profondeur maximale
• Réglement FO2 Gaz 1
• Réglement FO2 Gas 2
• Réglage FO2 Gas 3 Valeur PO2 Temps de plongée restant Autonomie Durée totale de remontée Temps du palier de sécurité Temps de palier Temps de plongée
• Intervalle surface
• Mémoire intervalle surface Temps d'interdiction de vol Temps de détection
• Température
• Pression bouteille Heure
• Minuteur Chronographe

0-24 1 0-100m (330ft) 0,1m (1ft) 100 m (330 ft) 0,1 m (1ft) Air 21-50% 1% Air 21-100% 1% Air 21-100% 1% 0,00-5 ATA 0,1 ATA 0:00-9:59 h: mn 1 minute 0:00-9:59 h: mn 1 minute 0:00-9:59 h: mn 1 minute 5:00 - 0:00 mn: s 1 seconde 0:00-9:59 h: mn 1 minute 0:00-9:59 h: mn 1 minute 0:00-23:59 h: mn 1 minute 0:00-23:59 h: mm 1 minute 23:50-0:00 h: mm* 1 minute

Affichages spéciaux:

Hors paramètres (-) - Compte à rebours mode Profondimètre

Apparition

100m(330ft) 23:50 à 0:00 h: mm (après infraction)

Indicateur d'absorption d'azote

Zone sans décompression Zone avec décompression

Segments

1à4

5 (tous)

Indicateur d'accumulation d'o2

Zone normale

Zone danger

Segments

la4

5 (tous)

Fonctions

Profondeur Horloge

± 1% de la totalité de l'échelle

1 seconde par jour

Compteur de plongées

• Numérote les plongées de 1 à 24, 0 si aucune plongée
• Repart au 0 à l'immersion (après 24 h sans plongée)

Mode mémoire

• Enregistre les 24 dernières plongées pour consultation
• Après 24 plongées, la 25e mémorisée efface la première

Altitude:

• Fonctionne du niveau de la mer à 4270 mètres (14000 pieds) d'altitude
• Mesure la pression ambiantes toutes les 30 minutes en mode Montre et, après accès au mode Ordinateur, toutes les 15 minutes en modes Ordinateur Surface.
• Pas de mesure de la pression ambiance si humide. Compensation d'altitude à partir de 610 mètres (2 000 pieds) puis par tranches de 305 mètres (1 000 pieds).

Marge de sécurité:

Utilise la courbe de sécurité de l'altitude supérieure de 915 metres (3000 pieds).

Alimentation:

• ATOM (montre)
• Émetteur Durée de stockage
• Remplacement Autonomie ATOM Autonomie émetteur

1 pile - 3 V lithium, type CR2430 1 pile - 3 V lithium, type CR2 0,75Ah (Duracell module DL-CR2 ou équivalent) jusqu'à 5 ans annuel recommende (utilisateur) 300 heures de plongées (si 3 plongées d'une heures/jour) 1500 heures de plongée (si 3 plongées d'une heures/jour)

Indicateur de niveau de pile:

• Avertissement - icone affiché en permanence à 2,75 volts, procédure de contrôle de l'état, changement de pile recommandé
• Alarme - icone affiche clignotant à 2,50 volts, procédure de contrôle de l'état, changer la pile concernée

Activation:

• Manuelle par bouton-poussoir (recommandée), indispensable si activation par immersion sur OFF
• Automatique par immersion (si option sur ON)
• Mention WET pour contacts d'activation par immersion humides (séchage avant transport ou stockage)
• Activation manuelle impossible à une profondeur supérieure à 1,2 m si l'activation par immersion est sur OFF
• Activation impossible à une altitude supérieure à 4270 m (14000 pieds)
• Repasse en mode Heure principale si aucune plongée dans les 2 heures après entrée en mode Surface
• Repasse en mode Heure principale 2 heures après la dernière plongée

Température de fonctionnement:

Hors de l'eau : de -6 à 60°C (20 et 140°F). Dans l'eau : de -2 à 35°C (28 et 95°F). Aux très basses températures, l'écran à ACL peut venir lent sans que cela affecte sa précision. En cas de stockage ou de transport dans des endroits où la température est extrêmement basse (en dessous de 0°C), réchauffer le module au contact du corps avant de plonger.

Température de stockage:

Hors de I'eau (dans le boitier d'origine) entre -10 et 70°C 14o et 158 F).

LIMITES D'EXPOSITION A L'OXYGENE (manuel de plongée NOAA)

PO2 (ATA)	Durée maximum pour une seule exposition		Durée maximum totale par 24 heures
	(mn)	(h)	(mn)	(h)
0.60	720	12.0	720	12.0
0.70	570	9.5	570	9.5
0.80	450	7.5	450	7.5
0.90	360	6.0	360	6.0
1.00	300	5.0	300	5.0
1.10	240	4.0	270	4.5
1.20	210	3.5	240	4.0
1.30	180	3.0	210	3.5
1.40	150	2.5	180	3.0
1.50	120	2.0	180	3.0
1.60	45	.75	150	2.0

AVERTISSEMENT: Avant toute plongée avec l'ATOM, vous devez lire et assimiler aussi le manuel "Sécurité et généralités" spécifique aux ordinateurs de plongée Oceanic, Doc. No. 12-2262. Il comporte des mises en garde importantes, des consignes de sécurité et des informations d'ordre général sur l'instrument.

FICHE De revision

Numéro de série ATOM:

Numéro de série émetteur 1: Numéro de série émetteur 2: Numéro de série émetteur 3: Date d'achat:

Magasin:

Date	Travaux effectuels	Revendeur / Technicien

Oceanic dans le MONDE

OCEANIC USA

2002 Davis Street

San Leandro, CA 94577

Tel: [phone]

Fax: [phone]

Web site: http://www.OceanicWorldWide.com
