Type de produit	Carte son PCI
Modèle	SC011
Marque	SWEEX
Format	Carte d'extension PCI
Dimensions approximatives	12,5 cm x 4 cm x 2 cm
Poids approximatif	50 g
Alimentation	Via le port PCI (pas d'alimentation externe)
Canaux audio	4.1 (avant, arrière, central/caisson de basses)
Entrées analogiques	MIC IN (microphone), LINE IN (signal externe)
Sorties analogiques	FRONT (avant), REAR (arrière), CE/SW OUT (central/caisson)
Sorties numériques	SPDIF coaxial, SPDIF optique (connecteur)
Configuration requise	Ordinateur avec emplacement PCI libre, Windows
Pilotes	CD-ROM fourni, installation automatique
Compatibilité système	Windows (versions multiples, non précisé)
Installation	Éteindre le PC, décharger électricité statique, insérer dans emplacement PCI libre
Réglages	Via l'icône Mixer dans la barre des tâches
Garantie	3 ans (hors logiciels, piles et batteries)
Matériaux	Plastique et circuit imprimé
Entretien et nettoyage	Éviter la poussière, ne pas utiliser de liquide ; utiliser un chiffon sec si nécessaire
Sécurité	Décharger l'électricité statique avant manipulation ; éteindre et débrancher le PC avant installation

FOIRE AUX QUESTIONS - SC011 SWEEX

Comment installer la carte son SWEEX SC011 ?

Éteignez l'ordinateur et débranchez tous les câbles. Déchargez l'électricité statique en touchant une surface métallique non peinte. Ouvrez le boîtier, localisez un emplacement PCI libre, retirez la plaque de protection et insérez délicatement la carte. Refermez le boîtier, rebranchez tout et redémarrez.

Comment installer les pilotes de la carte son ?

Au démarrage, Windows détecte la carte. Cliquez sur "Annuler". Insérez le CD-ROM Sweex fourni, le menu s'affiche automatiquement. Cliquez sur "Driver" pour lancer l'installation. Après l'installation, redémarrez l'ordinateur et terminez la configuration.

Quels sont les branchements disponibles sur la carte son ?

Entrées : MIC IN (microphone) et LINE IN (signal externe). Sorties : FRONT (avant), REAR (arrière), CE/SW OUT (central/caisson de basses), SPDIF coaxial et SPDIF optique (numériques).

La carte son SWEEX SC011 est-elle compatible avec Windows 10 ?

Le manuel ne précise pas la compatibilité, mais généralement les cartes PCI Sweex fonctionnent sous Windows 7/8/10. Si le pilote du CD ne fonctionne pas, cherchez un pilote générique ou compatible sur le site de Sweex.

Comment configurer le nombre de haut-parleurs ?

Après l'installation des pilotes et le redémarrage, un écran de configuration apparaît. Sélectionnez le nombre de haut-parleurs (2, 4 ou 4.1) que vous branchez, puis cliquez sur "Quitter". Vous pouvez aussi régler via l'icône Mixer dans la barre des tâches.

La carte son n'est pas reconnue par Windows, que faire ?

Vérifiez que la carte est correctement insérée dans l'emplacement PCI. Assurez-vous que l'ordinateur est éteint lors de l'installation. Essayez un autre emplacement PCI. Réinstallez les pilotes depuis le CD. Si le problème persiste, contactez le revendeur pour la garantie.

Puis-je utiliser un casque avec cette carte son ?

Oui, vous pouvez brancher un casque sur la sortie FRONT (avant) à l'aide d'un adaptateur si votre casque a une prise jack 3,5 mm. Assurez-vous de configurer le nombre de haut-parleurs sur 2 dans les paramètres.

Quelle est la durée de la garantie pour la carte son SWEEX SC011 ?

La garantie est de 3 ans pour l'appareil, à condition que le produit ait été acheté neuf. Les logiciels, piles et batteries rechargeables ne sont pas couverts. La garantie est assurée par le revendeur.

Comment nettoyer la carte son ?

Débranchez l'ordinateur et retirez la carte. Utilisez un chiffon sec et anti-statique pour enlever la poussière. N'utilisez pas de liquide ou de produit chimique. Évitez de toucher les composants métalliques.

La sortie SPDIF ne fonctionne pas, que vérifier ?

Assurez-vous que le câble SPDIF (coaxial ou optique) est correctement branché. Vérifiez que votre périphérique audio prend en charge l'entrée SPDIF. Dans les paramètres audio de Windows, sélectionnez la sortie SPDIF comme périphérique par défaut.

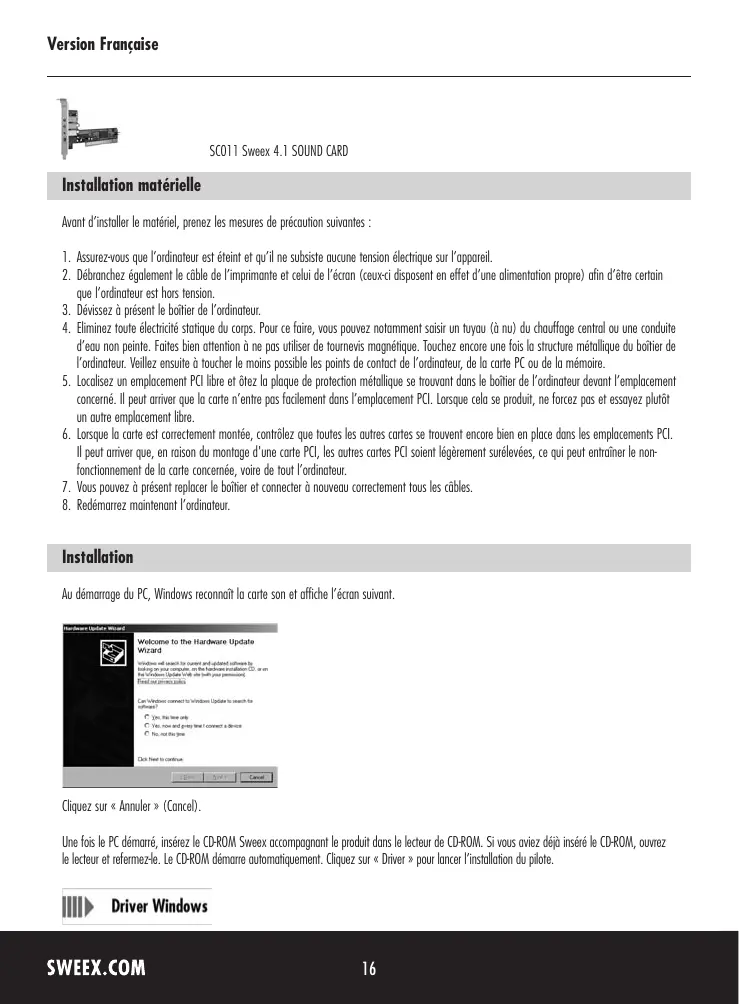

MODE D'EMPLOI SC011 SWEEX

Installation matérielle

Avant d'installer le matériel, prenez les mesures de précaution suivantes :

1. Assurez-vous que l'ordinaire est éteint et qu'il ne subsiste aucune tension électrique sur l'appareil.
2. Débranche également le câble de l'imprimante et celui de l'écran (ceux-ci disposent en effet d'une alimentation propre) afin d'être certain que l'ordinaire est hors tension.
3. Dévissez le boitier de l'ordinateur.
4. Éliminez toute électricité statique du corps. Pour ce faire, vous pouvez notamment saisir un tuyau (à nu) du chauffage central ou une conduite d'eau non peinte. Faites bien attention à ne pas utiliser de tournevis magnétique. Touchez encore une fois la structure métallique du boîtier de l'ordinateur. Veillez ensuite à toucher le moins possible les points de contact de l'ordinateur, de la carte PC ou de la mémoire.
5. Localisez un emplacement PCI libre et ôtez la plaque de protection métallique se trouvant dans le boîtier de l'ordinateur devant l'emplacement concerné. Il peut arriver que la carte n'entre pas facilement dans l'emplacement PCI. Lorsque cela se produit, ne forcez pas et essayez plutôt un autre emplacement libre.
6. Lorsque la carte est correctement montée, contrôle que toutes les autres cartes se trouvent encore bien en place dans les emplacements PCI. Il peut arriver que, en raison du montage d'une carte PCI, les autres cartes PCI soient légèrement surelevées, ce qui peut entraîner le non-fonctionnement de la carte considérée, voire de tout l'ordinateur.
7. Vous pouvez à présent replacer le boîtier et connecter à nouveau correctement tous les câbles.
8. Redemarrez maintenant l'ordinateur.

Installation

Au démarrage du PC, Windows reconnaît la carte son et affiche l'écran suivant.

Cliquez sur « Annuler » (Cancel).

Une fois le PC démarré, insérez le CD-ROM Sweenx accompagnant le produit dans le lecteur de CD-ROM. Si vous avez déjà inséré le CD-ROM, ouvrez le lecteur et refermez-le. Le CD-ROM démarre automatiquement. Cliquez sur « Driver » pour lancer l'installation du pilote.

L'écran suivant apparait.

Le système vous demande ensuite de redémarrer l'ordinateur.

Sélectionnez « Oui, je veux redémarrer mon ordinateur maintenant » (Yes, I want to restart my computer now).

Après le redémarrage, l'écran suivant apparait :

Sélectionnez le nombre de haut-parleurs que vous voulez brancher sur toute carte son. Cliquez ensuite sur « Quitter » (Exit). Vous pouvez maintenant utiliser cette Sweenx 4.1 PCI Soundcard. Pour régler la carte son, vous pouvez utiliser l'icône Mixer qui apparait en bas à droite de l'écran.

Entrées/sorties audio

MIC IN : - entrée microphone

LINE IN : - entrée pour signal externe

Cable SPDIF : - sortie numérique coaxiale

CE/SW OUT : - sortie central/caisson de basses

REAR: -sortie rear (arrière)

FRONT: - sortie front (avant)

Connecteur SPDIF : - sortie numérique optique

Garantie

Une garantie de trois ans s'applique à tous les articles vendus sous le nom Sweex. Les logiciels, piles et batteries rechargeables accompagnant les produits ne bénéficient pas de l'assistance ou de la garantie. La prise en charge de la garantie est exclusivement assurée par le revendeur chez qui vous avez acheté l'article en question.

Tous les noms de marque et droits y attachés mentionnés sur cet emballage ou dans ce manuel sont et restent la propriété du propriétaire légitime.
