CS-455-1 - Platine vinyle DUAL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CS-455-1 DUAL au format PDF.
| Type de produit | Platine vinyle |
| Caractéristiques techniques principales | Bras de lecture en aluminium, entraînement par courroie, moteur à courant continu |
| Alimentation électrique | Adaptateur secteur 100-240V, 50/60Hz |
| Dimensions approximatives | 420 x 335 x 120 mm |
| Poids | 3,5 kg |
| Compatibilités | Compatible avec les disques vinyles 33 et 45 tours |
| Type de batterie | Non applicable |
| Tension | Non spécifié |
| Puissance | Non spécifié |
| Fonctions principales | Lecture de vinyles, sortie audio RCA |
| Entretien et nettoyage | Nettoyage régulier du plateau et de la cellule, vérification de l'alignement du bras |
| Pièces détachées et réparabilité | Pièces de rechange disponibles, facilité de réparation pour les composants standards |
| Sécurité | Utiliser sur une surface stable, éviter l'humidité, ne pas exposer à des températures extrêmes |
| Informations générales | Idéal pour les audiophiles et les amateurs de musique, design classique et élégant |
FOIRE AUX QUESTIONS - CS-455-1 DUAL
Téléchargez la notice de votre Platine vinyle au format PDF gratuitement ! Retrouvez votre notice CS-455-1 - DUAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CS-455-1 de la marque DUAL.
MODE D'EMPLOI CS-455-1 DUAL

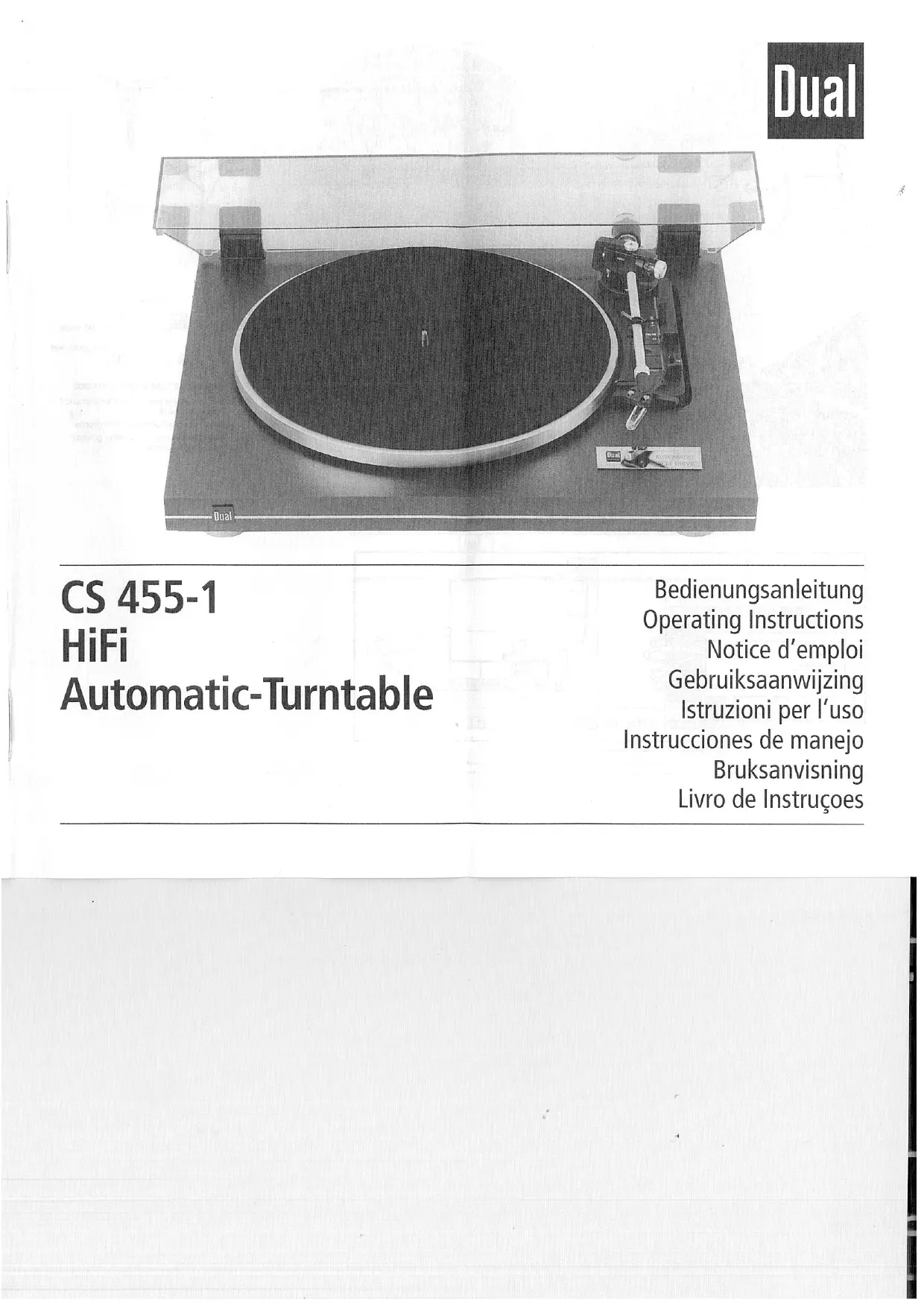

FRANÇAIS Capot Charnière Contrepoids du bras de lecture Réglage de la force d'appui du bras de lecture Levier lève-bras Réglage de la vitesse Support et verrouillage du bras de lecture Commutateur pour le réglage du nombre de tours à 78 tr/min 9 Ecrou de fixation de la tête de pick-up 10 Manette de commande pour «start» et «stop» 11 Vis de fixation du phonocapteur 12 Aiguille de lecture 13 Vis de réglage du point de pose du bras 14 Réglage antiskating 15 Dispositif de sécurité pour le transport 16 Fiches Cinch pour le raccordement 17 Cosse de masse 18 La douille pour l'adapteur secteur 12 V courant continu @ N © 1 B & ND Préparatifs | Retirez l'appareil et tous les accessoires de l'emballage. Con- servez tous les éléments de l'emballage pour un éventuel trans- port ultérieur. Enlevez les deux dispositifs de sécurité pour le transport 15 par pression sur la côte (fig. 1). — Poser la plateau et presser sur l'arrêt pour qu'il s’'enclenche dans la rainure de l'axe du plateau (fig. 2.). Mettre le tapis sur le plateau. — Emboîtez les charnières 2 dans les évidements prévus à cet effet (fig. 3). — Emboîtez le couvercle 1 parallèlement à la position des charnières 2 (angle d'ouverture de 60° env.) et non pas dans les charnières. Le couvercle peut être retiré à tout moment quand il est dans cette position. Connexion de l’adapteur secteur L'adapteur secteur livré va être connecté à la douille 18. Du côté primaire l'adapteur secteur, correspondant à l'indication de voltage sur la plaque de type doit être fiché dans une prise de courant de 230 V/50 Hz ou bien de 115 V/60 Hz. [ Raccordement à l’amplificateur — _Reliez le câble 16 de pick-up équipé de fiches RCA (Cinch) à l'entrée phono/magnét de l'amplificateur (noir ou rouge = canal droit, blanc = canal gauche). — Brancher la cosse 17 sur la borne de masse de l'amplifica- teur. Equilibrage du bras de pick-up, réglage de la force d’appui et de l’antiskating
1. Régler la force d’appui 4 sur O et mettre hors service le dis-
positif d'antiskating 14.
2. Tourner le contrepoids 3 sur le bras de lecture (fig. 4). Re-
tirer le protège - aiguille par l'avant. Déverrouiller le bras de lecture et le faire pivoter sur l'appui vers l'intérieur. Amener le léve-bras 5 dans la position Y
3. Equilibrer exactement le bras du pick-up en tournant le con-
trepoids d'équilibrage. Le bras du pick-up est parfaitement équilibré lorsqu'il oscille librement sur son support.
4. Régler la force d'appui nécessaire pour la cellule intégrée au
bras de pick-up en tournant l'échelle graduée 4. Force d'appui nécessaire pour la cellule OMB 10 = 15 mN = posi- tion d'échelle graduée 1,5. Régler le dispositif antiskating 14 sur la valeur correspondante, indiquée dans le tableau ci-après: Force d'appui Réglage d'antiskating 14 Echelle des force d'appui 4 1=10mN 1 1,25 = 12,5 mN 1,25 OMB10-> 1,5=15mN 15 20 mN 2 2,5 = 25 mN 2,5 3 = 30 mN 3
Démarrage automatique, sélection de la vitesse 33/45 Le nombre de tours doit être sélectionné en fonction du disque mis en place. En choisissant le nombre de tours du tourne-disques 33 ou 45 tours 6, le diamètre du disque est automatiquement présélectionné pour la mise en marche automatique. Le commutateur de sélection 8 pour le nombre de tours 78 doit être mis sur OFF. Enlever la protection de la pointe de lecture en la tirant vers l'avant et mettre la touche 10 sur Start. Le bras se place au- tomatiquement sur le disque. Mise en service manuelle, sélection de la vitesse 33/45/78, lève-bras Le nombre de tours doit être sélectionné en fonction du disque mis en place. Sélectionnez à l'aide du commutateur 6 le nombre de tours requis: 33 ou 45 tours, le commutateur de sélection 8 pour 78 tours doit être mis sur OFF. Pour 78 tours, placez le levier de réglage 6 sur 45 tours et le commutateur 8 78 tours sur ON. Enlevez la protection de la pointe en la tirant vers l'avant et mettez le levier 5 en place *. Déverrouillez le bras de lecture et amenez-le-au-dessus du sillon d'entrée du disque. Le lève-bras 5 amortit la descente du bras de lecture Ÿ et dépose délicatement l'aiguille de lecture sur le disque. Le lève-bras permet de relever le bras de lecture à n'im- porte quel endroit de disque - même pour une interruption momentanée par exemple (lève-bras dans la position Ÿ). Le plateau continue à tourner. Arrêt A la fin du disque, le bras de pick-up est ramené automa- tiquement sur son support et l'appareil est mis à arrêt. Vous pouvez également arrêter le tourne-disques en faisant venir la touche 10 sur Stop ou en faisant basculer le levier du lève-bras 5 à la position Ÿ et en ramenant le bras de pick-up sur son support. Remplacement et montage de la cellule l'est possible d'installer à la place de la cellule incorporée où dans les appareils sans cellule de % pouce ayant un poids propre de 3...10 g. — Desserrer l'écrou 9 et retirer la tête de lecture vers l'avant. Retirer la cellule après avoir desserré les deux vis de fixa- tion 11 Détacher le câble de liaison de la cellule. Fixer tout d'abord provisoirement la nouvelle cellule sur la tête de lecture. Fixer les câbles de liaison sur les broches de la cellule. Rouge R = canal droit, blanc L = canal gauche, vert RG = canal droit masse, bleu GL = canal gauche masse. Remettre la tête de lecture sur le bras de pick-up et visser l'écrou 9 Fixer la cellule de lecture de %2 inch sur la plaquette de fi- xation. Le montage est correct si l'aiguille de lecture - vue d'en haut - se trouve dans l'entaille en V du gabarit de montage de la cellule. Vue de côté, l'aiguille doit se trouver dans la zone de la cécoupure rectangulaire (fig. 7). Aiguille de lecture DN 10 ou DN 167 | L’aiguille de lecture subit une usure naturelle à l'usage. Nous vous recommandons donc de contrôler occasionellement son état, au bout d'environ 300 heres de service pour les aiguilles à diamant. Les aiguilles usées et endommagées (brisées) abi- ment les sillons et détruisent les disques. S'il est nécessaire de changer la pointe, vous ne devez utiliser que le modèle DN 10 pour 33/45 tr/min ou DN 167 pour 78 tr/min. Les imitations pro- voquent une baisse nettement audible de qualité et une usure plus importante des disques. Tirez l'aiguille de lecture diago- nalement en bas. Le remontage de l'aiguille se fait en ordre in- verse (fig. 5).
