Type de produit	Adaptateur secteur universel
Marque	SWEEX
Modèle	PA300
Dimensions (L x l x h)	138 x 58 x 29 mm
Poids	0,5 kg
Tension d'entrée	100-240 V CA
Courant d'entrée max	1,5 A
Tension de sortie réglable	12 / 15 / 16 / 18,5 / 19 / 20 / 24 V
Courant de sortie max	Jusqu'à 5,5 A (selon tension)
Puissance de sortie max	100 W
Port USB	5 V / 1 A (pic 2 A)
Protections	Surchauffe, surtension, court-circuit, surcharge
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	95 %
Rendement	>88 %
MTBF	100 000 heures min
Courant de fuite	<250 µA
Garantie	2 ans
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas ouvrir, éviter l'humidité et les chocs
Pièces détachées	Non disponibles

FOIRE AUX QUESTIONS - PA300 SWEEX

Comment régler la tension de sortie ?

Avant de brancher, vérifiez la tension nominale de votre ordinateur portable (sur l'étiquette ou l'adaptateur d'origine). Utilisez ensuite le commutateur pour sélectionner la tension correspondante parmi les valeurs disponibles : 12, 15, 16, 18.5, 19, 20 ou 24 V.

Puis-je utiliser cet adaptateur pour recharger des périphériques USB ?

Oui, l'adaptateur est équipé d'un port USB fournissant 5 V / 1 A (pic 2 A). Vous pouvez recharger votre lecteur MP3, téléphone ou appareil de navigation tout en alimentant votre ordinateur portable.

Pourquoi mon ordinateur portable ne détecte-t-il pas l'alimentation ?

Vérifiez que le voyant bleu de l'adaptateur est allumé. S'il ne l'est pas, assurez-vous que l'adaptateur est correctement branché sur la prise secteur. Si le voyant est allumé, vérifiez la connexion de la prise vers l'ordinateur et que la tension sélectionnée est correcte.

Que faire si l'adaptateur s'éteint automatiquement ?

Cela indique qu'une protection a été déclenchée (surcharge, court-circuit, surchauffe ou surtension). Débranchez l'adaptateur, attendez quelques instants, puis rebranchez-le. Si le problème persiste, vérifiez que la puissance de votre ordinateur portable ne dépasse pas 100 W.

Quelles sont les protections intégrées ?

L'adaptateur dispose de protections contre les surintensités, les courts-circuits, les surchauffes et les surtensions. En cas de défaut, il se coupe automatiquement et reprend son fonctionnement normal une fois le problème résolu.

Est-il compatible avec tous les ordinateurs portables ?

L'adaptateur convient à la plupart des ordinateurs portables dont la puissance ne dépasse pas 100 W et dont la tension de sortie correspond à l'une des valeurs réglables (12 à 24 V). Vérifiez toujours l'étiquette de votre appareil avant utilisation.

Quelle est la puissance maximale supportée ?

La puissance maximale de sortie est de 100 W. Ne branchez pas un appareil dont la puissance nominale dépasse cette limite, sous peine de déclencher la protection.

Comment savoir quelle prise utiliser ?

L'adaptateur est livré avec plusieurs embouts. Sélectionnez celui qui s'adapte le mieux à la prise d'alimentation de votre ordinateur portable. Ne branchez pas la prise sur l'adaptateur avant d'avoir réglé la tension correcte.

Puis-je utiliser l'adaptateur à l'étranger ?

Oui, l'adaptateur accepte une tension d'entrée de 100 à 240 V CA, ce qui le rend utilisable dans la plupart des pays. Il vous faudra éventuellement un adaptateur de prise pour le secteur local.

Quelle est la durée de la garantie ?

La garantie est de 2 ans à compter de la date d'achat. Elle ne couvre pas les dommages causés par une mauvaise utilisation, l'ouverture du boîtier ou les réparations non autorisées.

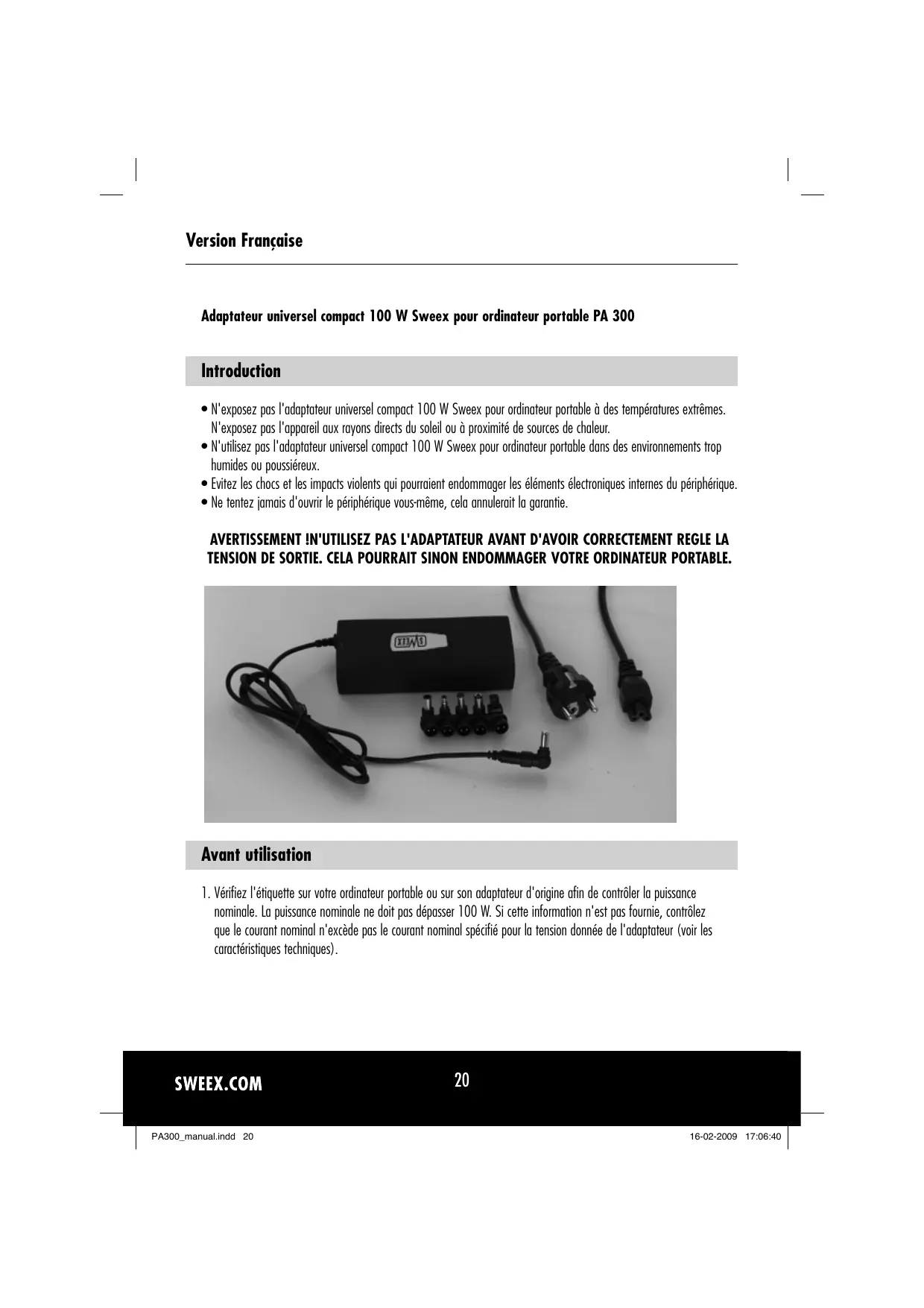

MODE D'EMPLOI PA300 SWEEX

Adaptateur universel compact 100 W Sweex pour ordinateur portable PA 300

Introduction

• N'exposez pas l'adaptateur universel compact 100 W Sweex pour ordinateur portable à des températures extrêmes. N'exposez pas l'appareil aux rayons directs du soleil ou à proximité de sources de chaleur.
• N'utilisez pas l'adaptateur universel compact 100 W Sweex pour ordinateur portable dans des environnements trop humides ou poussiéreux.
• Evitez les chocs et les impacts violents qui pourraient endommager les éléments électroniques internes du périphérique.
• Ne tentez jamais d'ouvrir le périphérique vous-même, cela annulerait la garantie.

AVERTISSEMENT !N'UTILISEZ PAS L'ADAPTATEUR AVANT D'AVOIR CORRECTEMENT REGLE LA TENSION DE SORTIE. CELA POURRAIT SINON ENDOMMAGER VOTRE ORDINATEUR PORTABLE.

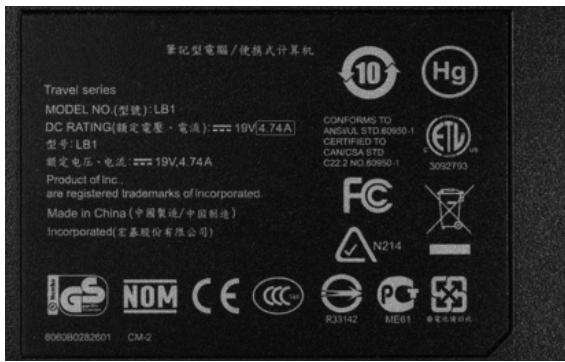

1. Vérifiez l'étiquette sur votre ordinateur portable ou sur son adaptateur d'origine afin de contrôler la puissance nominale. La puissance nominale ne doit pas dépasser 100 W. Si cette information n'est pas fournie, contrôlez que le courant nominal n'excède pas le courant nominal spécifié pour la tension donnée de l'adaptateur (voir les caractéristiques techniques).

筆記型電腦/便携式计算机 Travel series MODEL NO (型號): LB1 DC RATING(額定電壓、電流): 19V4.74A 型号: LB1 額定電壓、電流: 19V4.74A Product of Inc... are registered trademarks of incorporated. Made in China (中國製造/中國製造) Incorporated(宏碁股份有限公司) CONFORMS TO ANSIUL STD 80950-1 CERTIFIED TO CANISIA STD C22.2 NO 80950-1 FC N214 GS NOM CE CCC R33142 PC ME61 8060B0282001 CM-2 Hg 3092793

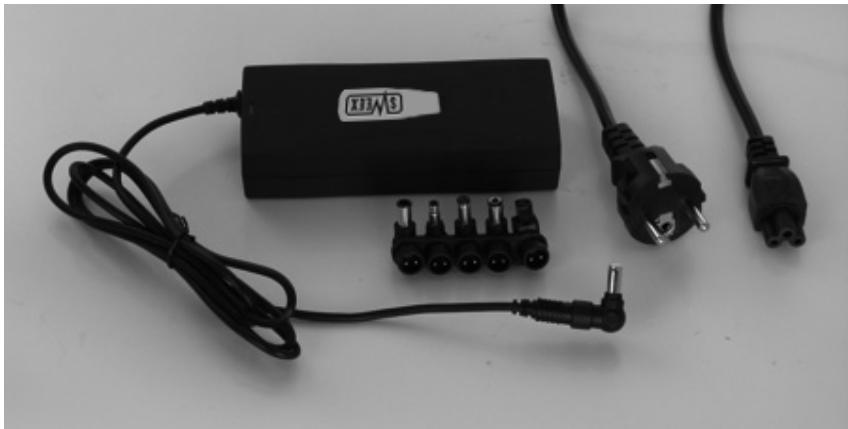

1. Vérifiez quel type de prise s'adapte le mieux à votre ordinateur portable. Mais ne raccordez pas la prise au câble de l'adaptateur tout de suite !

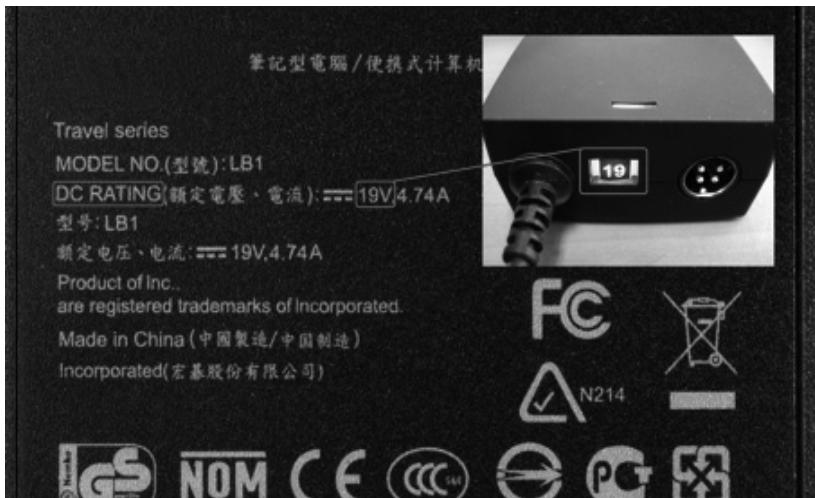

1. Contrôlez la tension d'entrée correcte de votre ordinateur portable, puis sélectionnez la tension de sortie correcte sur l'adaptateur.

筆記型電腦/便携式计算机 Travel series MODEL NO.(型號):LB1 DC RATING(額定電壓、電流):——19V4.74A 型号:LB1 額定電壓、電流:——19V,4.74A Product of Inc.. are registered trademarks of Incorporated. Made in China(中國製造/中国製造) Incorporated(宏碁股份有限公司)

Utilisation

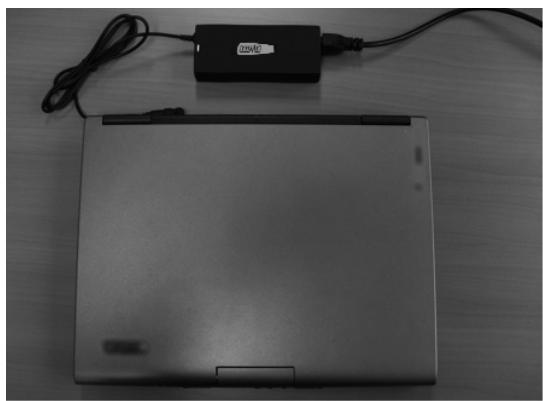

Raccordez la prise au câble de l'adaptateur, le câble d'alimentation électrique à l'adaptateur, puis la prise à votre ordinateur portable. Vous êtes alors prêt à utiliser l'adaptateur.

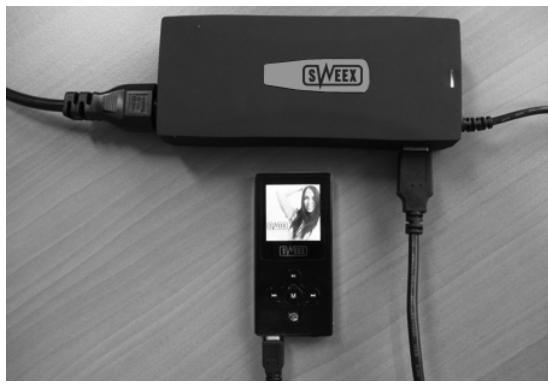

Vous pouvez également utiliser l'adaptateur pour recharger des périphériques USB, votre lecteur MP3 par exemple ou vos téléphones ou périphériques de navigation. Vous devez alors utiliser le câble USB fourni avec l'appareil. Vous pouvez, en même temps, alimenter votre ordinateur portable et recharger vos périphériques USB.

- L'adaptateur dispose d'une protection contre les surintensités, les courts-circuits, les surchauffes et les surtensions. Il se coupe si ces conditions apparaissent et retrouve automatiquement toute sa fonctionnalité dès que le défaut a disparu.

SWEEK.COM

22

Dépannage

Problème : Mon ordinateur portable n'indique pas d'alimentation CA ou le rechargement de la batterie.

Cause : L'adaptateur dispose d'un voyant bleu qui indique son bon fonctionnement. Si le voyant bleu n'est pas allumé, vérifiez que l'adaptateur soit bien raccordé à l'alimentation principale (secteur).

Problème : L'adaptateur se coupe lorsque je le raccorde à mon ordinateur portable.

Cause : Le courant nominal de votre ordinateur portable dépasse la tension nominale maximum de 100 W de l'adaptateur

Caractéristiques techniques

Courant CA en entrée	100-240 V CA / 1.5 A Max
Tension de sortie (Réglable)	12 V	15 V	16 V	18.5 V	19 V	20 V	24 V
Puissance de sortie	5.5 A	5.5 A	5.5 A	5.15 A	5 A	4.9 A	4 A
Tension/Courant port USB	5 V / 1 A, pic 2 A
Protection contre les surchauffes	Oui / Coupure sortie
Protection contre les surtensions	Oui / Coupure sortie
Protection contre les courts-circuits	Oui / Coupure sortie
Protection contre les surcharges	Oui / Coupure sortie
Courant de fuite	< 250 μA / 240 V CA
Intervalles Moyens Entre Défaillances	100 k heures min, MIL-HDBK-217F (25 °C)
Dimensions / Poids	138.2 x 58.4 x 28.5 (mm) / 0.5 kg
Température & Humidité de fonctionnement	0 à 40 °C / 95 %
Capacité	>88 %

Garantie

• Ce produit Sweex est couvert par une garantie de deux ans à compter de la date d'achat.
• En cas de défaut, renvoyez le produit à votre revendeur accompagné d'une description de la panne, d'une preuve d'achat et de tous les accessoires.
• La garantie est annulée en cas de produits ouverts, de dégâts physiques, de mauvaise utilisation, de modification, de réparation par du personnel non-autorisé et d'utilisation du produit pour d'autres buts que ceux prévus.
• Nous ne fournissons aucune assistance ou garantie sur les logiciels fournis, les piles et les piles rechargeables. La transaction de garantie ne peut s'effectuer qu'au point de vente ou le produit a été acheté.

Tous les noms de marque et les droits associés mentionnés dans ce manuel appartiennent à leurs propriétaires respectifs.
