NA015 - Antenne Wi-Fi SWEEX - Notice d'utilisation et mode d'emploi gratuit

Marque	SWEEX
Modèle	NA015
Type de produit	Antenne Wi-Fi externe
Gain	5 dBi
Directivité	Omnidirectionnelle
Connecteur	SMA (mâle)
Longueur de câble	1,5 mètre, type RG174
Bande de fréquence	2,4 - 2,4835 GHz
Standards Wi-Fi compatibles	802.11b, 802.11g
Impédance	50 ohms
ROS (Rapport d'onde stationnaire)	≤ 2,0
Dimensions	Environ 20 cm de hauteur, 1 cm de diamètre
Poids	Environ 50 g
Alimentation	Passive (aucune alimentation requise)
Contenu de l'emballage	Antenne Wi-Fi, CD-ROM avec mode d'emploi
Fonction principale	Augmenter la portée et la qualité du signal Wi-Fi
Installation	Remplacement simple de l'antenne existante sur routeur, point d'accès ou carte PCI
Positionnement recommandé	À l'écart des appareils électriques, des murs en béton et des gros objets
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Précautions de sécurité	Ne pas exposer à des températures extrêmes, à l'humidité, ni aux chocs. Ne pas ouvrir.
Garantie	3 ans (hors logiciels, piles et batteries)
Réparabilité	Non réparable par l'utilisateur. Contacter le revendeur en cas de problème.
Pièces détachées disponibles	Non spécifié. Contacter le support SWEEX.

FOIRE AUX QUESTIONS - NA015 SWEEX

Comment installer l'antenne SWEEX NA015 ?

Éteignez votre routeur ou point d'accès. Dévissez l'ancienne antenne (sens anti-horaire). Vissez la nouvelle antenne SMA (sens horaire). Rallumez l'appareil. Aucun pilote nécessaire.

L'antenne NA015 est-elle compatible avec mon routeur ?

Elle est compatible avec tout appareil Wi-Fi 802.11b/g doté d'un connecteur SMA (mâle) standard. Vérifiez le type de connecteur de votre routeur.

Quel est le gain de cette antenne, et à quoi correspond-il ?

Le gain est de 5 dBi, ce qui amplifie le signal et peut améliorer la portée et la couverture par rapport à une antenne standard.

L'antenne est-elle omnidirectionnelle ?

Oui, l'antenne NA015 est omnidirectionnelle, ce qui signifie qu'elle émet et reçoit le signal dans toutes les directions autour de son axe.

Quelle est la longueur du câble ?

Le câble coaxial intégré mesure 1,5 mètre, de type RG174, ce qui permet de positionner l'antenne à distance.

Puis-je utiliser cette antenne avec un standard Wi-Fi plus récent (802.11n/ac/ax) ?

L'antenne est optimisée pour les bandes 2,4 GHz (802.11b/g). Elle peut fonctionner avec les normes plus récentes utilisant cette fréquence, mais le gain et les performances peuvent varier.

Où dois-je placer l'antenne pour une meilleure réception ?

Placez-la en hauteur, loin des appareils électriques, des murs en béton et des gros meubles. Évitez les placards à compteurs. Une position centrale améliore la couverture.

Est-ce que l'antenne nécessite une alimentation électrique ?

Non, l'antenne est passive et ne nécessite aucune alimentation. Elle se connecte directement au port SMA de votre appareil.

Que faire si mon signal ne s'améliore pas après l'installation ?

Vérifiez le serrage du connecteur. Essayez de repositionner l'antenne. Assurez-vous que le routeur est bien configuré. Testez avec un autre appareil. Contactez le support si le problème persiste.

Comment entretenir l'antenne ?

Nettoyez-la avec un chiffon doux et sec. Ne la mouillez pas et n'utilisez pas de produits abrasifs. Évitez les chocs et les températures extrêmes.

MODE D'EMPLOI NA015 SWEEX

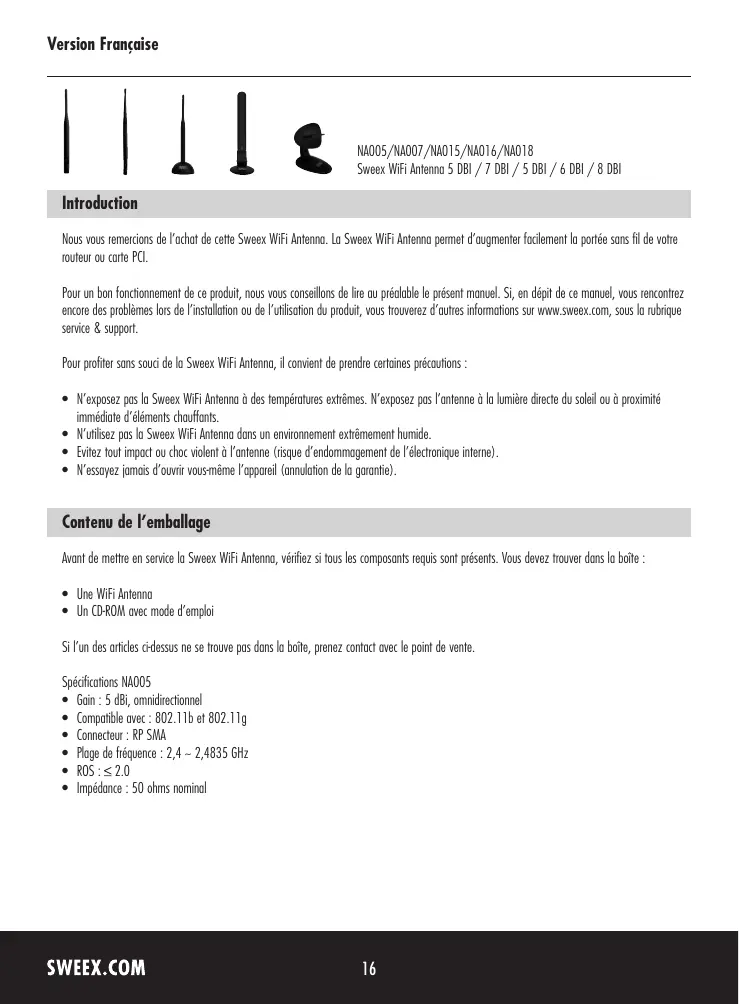

Nous vous remercions de l'achat de cette Sweex WiFi Antenna. La Sweex WiFi Antenna permet d'augmenter facilement la portée sans fil de votre routeur ou carte PCI.

Pour un bon fonctionnement de ce produit, nous vous conseillons de lire au préalable le présent manuel. Si, en dépit de ce manuel, vous rencontrez encore des problèmes lors de l'installation ou de l'utilisation du produit, vous trouverez d'autres informations sur www.sweex.com, sous la rubrique service & support.

Pour profiter sans souci de la Sweex WiFi Antenna, il convient de prendre certaines précautions :

• N'exposez pas la Sweex WiFi Antenna à des températures extrêmes. N'exposez pas l'antenne à la lumière directe du soleil ou à proximité immédiate d'éléments chauffants.
• N'utilisez pas la Sweex WiFi Antenna dans un environnement extrêmement humide.
• Evitez tout impact ou choc violent à l'antenne (risque d'endommagement de l'électronique interne).
• N'essayez jamais d'ouvrir vous-même l'appareil (annulation de la garantie).

Contenu de l'emballage

Avant de mettre en service la Sweex WiFi Antenna, vérifiez si tous les composants requis sont présents. Vous devez trouver dans la boîte :

• Une WiFi Antenna
• Un CD-ROM avec mode d'emploi

Si l'un des articles ci-dessus ne se trouve pas dans la boîte, prenez contact avec le point de vente.

Spécifications NA005

• Gain : 5 dBi, omnidirectionnel
• Compatible avec : 802.11b et 802.11g
- Connecteur : RP SMA
- Plage de fréquence : 2,4 \~ 2,4835 GHz
- ROS : ≤ 2.0
- Impédance : 50 ohms nominal

Spécifications NA007

• Gain : 7 dBi, omnidirectionnel
- Compatible avec : 802.11b et 802.11g
- Connecteur : RP SMA
- Plage de fréquence : 2,4 \~ 2,4835 GHz
- ROS : ≤ 2.0
- Impédance : 50 ohms nominal

Spécifications NA015

• Gain : 5 dBi, omnidirectionnel
• Compatible avec : 802.11b et 802.11g
  • Câble : coaxial 1,5 mètre, type RG174
• Connecteur : SMA
• Plage de fréquence : 2,4 \~ 2,4835 GHz
• ROS : ≤ 2.0
• Impédance : 50 ohms nominal

Spécifications NA016

• Gain : 6 dBi, omnidirectionnel
- Compatible avec : 802.11b et 802.11g
• Câble : coaxial 1,5 mètre, type HPP100
- Connecteur : SMA
- Plage de fréquence : 2,4 \~ 2,4835 GHz
- ROS : ≤ 2.0
- Impédance : 50 ohms nominal

Spécifications NA018

• Gain : 8 dBi, directionnel
  • Compatible avec : 802.11b et 802.11g
  • Câble : coaxial 1,5 mètre, type HPP100
• Connecteur : SMA
• Plage de fréquence : 2,4 \~ 2,4835 GHz
• ROS : ≤ 2.0
• Impédance : 50 ohms nominal

Installation et positionnement du matériel

Installation de la Sweex WiFi Antenna :

• Assurez-vous que le PC/routeur/point d'accès est éteint et qu'il ne subsiste aucune tension secteur.
• Enlevez l'antenne actuelle en desserrant et retirant son connecteur (dans le sens opposé à celui des aiguilles d'une montre).
• Raccordez la Sweex WiFi Antenna en plaçant et serrant son connecteur (dans le sens des aiguilles d'une montre).
• Redémarrez maintenant le PC/routeur/point d'accès.

Omnidirectionnelle

Une antenne à amplification « omnidirectionnelle » se caractérise par un rayonnement entièrement circulaire du signal (dans le prolongement de l'antenne). Il suffit donc de localiser l'endroit qui convient le mieux à l'antenne. L'endroit « parfait » ne peut être déterminé à l'avance. Plusieurs facteurs influencent la portée d'un réseau sans fil. Quelques conseils :

• Éloignez l'antenne autant que possible de tout appareil électrique.
• La puissance du signal sans fil diminue quand il doit passer par des murs en béton (armé).
• Tenez l'antenne à l'écart d'objets volumineux (armoires, divans, tables, etc.).
• Nous vous déconseillons de placer l'antenne dans le placard à compteurs.

Directionnelle

Une antenne à amplification « directionnelle » se caractérise par une transmission de signal en mode « point-à-point ». Il convient donc de localiser l'endroit qui convient le mieux à l'antenne et de l'orienter vers la zone souhaitée. L'endroit « parfait » ne peut être déterminé à l'avance. Plusieurs facteurs influencent la portée d'un réseau sans fil. Quelques conseils :

• Éloignez l'antenne autant que possible de tout appareil électrique.
• La puissance du signal sans fil diminue quand il doit passer par des murs en béton (armé).
• Tenez l'antenne autant que possible à l'écart d'objets volumineux (armoires, divans, tables, etc.).
• Ne placez pas l'antenne dans le placard à compteurs.

Garantie

Une garantie de trois ans s'applique à tous les articles vendus sous le nom Sweex. Les logiciels, piles et batteries rechargeables accompagnant les produits ne bénéficient pas de l'assistance ou de la garantie. La prise en charge de la garantie est exclusivement assurée par le revendeur chez qui vous avez acheté l'article en question.

Tous les noms de marque et droits y attachés mentionnés sur cet emballage ou dans ce manuel sont et restent la propriété du propriétaire légitime.
