| Type d'appareil | Lave-vaisselle |
| Capacité | 12 à 15 couverts |
| Nombre de programmes | 5 à 7 programmes |
| Consommation d'eau | 10 à 15 litres par cycle |
| Consommation énergétique | Classe A à A++ |
| Niveau sonore | 45 à 55 dB |
| Type d'installation | Encastrable ou pose libre |
| Dimensions (HxLxP) | Non précisé |
| Type de séchage | Condensation |
| Type de commande | Manuelle ou électronique |
| Fonction départ différé | Oui |
| Protection anti-fuite | Oui |
| Type de panier | Réglable en hauteur |
| Matériau intérieur | Acier inoxydable |
| Type de filtre | Auto-nettoyant |
| Alimentation électrique | 230 V / 50 Hz |
| Poids | Non précisé |
FOIRE AUX QUESTIONS - LJA-0140 ASPES
Questions des utilisateurs sur LJA-0140 ASPES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice LJA-0140 - ASPES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LJA-0140 de la marque ASPES.
MODE D'EMPLOI LJA-0140 ASPES
Notice d'instructions pour l'installation et l'utilisation de l'appareil
CERTIFICAT DE GARANTIE
INSTALLATION ET MONTAGE 6
UTILISATION DE L'APPAREIL ET CONSEILS PRATIQUES 13
MAINTENANCE ET ENTRETIEN DE L'APPAREIL 24
DIAGNOSTIC ET SOLUTION AUX PROBLEMES 26
La Garantie de deux ans est constituée comme une garantie différente et complémentaire qui n'attaque pas les droits assistants le consommateur conformément aux dispositions légales. Elle est concrètement et spécifiquement accordée au client et à l'appareil mentionné.
La Garantie couvre, pendant une durée de deux ans à compter de la date de réception de cet appareil, toutes les réparations réalisées par le Service Technique Officiel de votre distributeur.
Exclusions de la presente garantie.
Les cas suivants ne sont pas couverts par la présente Garantie et par conséquent le coût total de leur réparation sera pris en charge par l'usager :
a) Toutes pannes dues à la négligence ou à une mauvaise utilisation du consommateur. b) Toutes pannes produites par un cas fortuit, de force majeure (phénomènes atmosphériques ou géologiques) et par des sinistres. c) Toutes pannes ou tous dommages ayant pour origine une installation incorrecte ou illégale, une source énergétique ou un combustible non adaptés. d) Cette garantie ne couvre pas les opérations de maintenance périodique du produit. e) Les appareils utilisés dans des établissements industriels ou commerciaux. f) Tous dommages et préjudices susceptibles d'être causés à l'utilisateur découlant du non fonctionnement de l'appareil pour cause de panne.
Annulation de la presente garantie
La présente Garantie sera annulée et par conséquent rendue inopérante si l'appareil a été manipulé, modifié ou réparé par toutes personnes non agrées ou par des services techniques n'appartenant pas au réseau de Services Techniques officiels de la marque.
TRES IMPORTANT : POUR POUVOIR BENEFICIER DE CETTE GARANTIE, IL EST ABSOLUMENT INDISPENSABLE QUE L'USAGER PUISSÉ ACCRÉDITER AUPRES DU SERVICE TECHNIQUE AGREE PAR LA SOCIÉTE GARANTE, LA DATE D'ACHAT A L'AIDE DE LA FACTURE OFFICIELLE DE L'APPAREIL. S'IL S'AGIT'D'APPARELIS FOURNIS DANS DES HABITATIONS DE NOUVÉLLE CONSTRUCTION, IL CONVIendra DE DUMENT JUSTIFIER LA DATE DE DISPOSITION POUR L'UTILISATION DE L'APPAREIL.
La présente Garantie s'appliquera uniquement sur le territoire de l'U. E. et portera exclusivement sur l'appareil mentionné; elle sera accordée par Fagor Electrodomésticos, S. Coop. B° San Andrés n° 18, 20500 Mondragon-Guipúzcoa. Pour les autres pays, veuillez consulter votre distributeur.
Deballage
Éliminer les éléments de protection extérieure : film thermo-retractable, couvercle supérieur, protections latérales et base en polystyrène.
Éléments de protection intérieure : cales en polystyrène pour fixer les paniers.
Important
Sur la partie intérieure de la porte, sur le bord supérieur, vous trouverez une étiquette avec la fiche signalétique de l'appareil. Cette étiquette ne devra jamais être enlevée car elle donne des informations sur le modèle de lave-vaisselle exact, le type d'alimentation électrique, le n° de série et la garantie.
2 Branchement a l'arrivee d'eau
Vous trouverez sur la partie postérieure du lave-vaisselle le tuyau d'arrivée d'eau :
Branchez le tuyau à l'arrivée d'eau, serrez l'écrou de raccordement et assurez-vous que le tuyau est bien visé à l'appareil.
Le tuyau doit passer entre le mur et la plinthe inférieure arrière du lave-vaisselle (b1), pour éviter tout risque d'étranglement ou de tension excessive (b2).
Il est recommandé d'avoir une sortie fixe d'écoulement à environ 40 - 100 cm de distance du sol. Faites en sorte que le tuyau de vidange ne soit pas trop serré, ne fasse pas de pris ou ne forme pas d'étranglements.
Si votre lave-vaisselle autorise une prise d'eau chaude, branchez le tuyau au robinet d'eau chaude. Dans ce cas, la température maximum ne devra pas dépasser 60°C. Si vous utilisez ce type d'alimentation, il vous faudra tenir compte de l'incidence que cela peut avoir sur les résultats de lavage et de séchage.
Important
Il est important que le coude du tuyau de vidange soit bien fixé à la sortie d'écoulement pour éviter toute chute eventuelle et empêcher ainsi tout risque d'inondation.
Branchement electrique
Consultez l'étiquette signaletique située sur le bord supérieur de la porte, avant de procéder aux branchements électriques. Assurez-vous que la tension qui arrive à la base de la prise est bien celle qui figure sur l'étiquette.
Important
Il est très important que le lave-vaisselle soit branché à une prise reliée à la terre. L'installation électrique, la fiche, la prise de courant, les fusibles ou l'interrupteur automatique et le compteur doivent être dimensionnés pour la puissance maximum indiquée sur l'étiquette signalétique. Si le cordon d'alimentation est endommagé, son remplacement ne pourra être réalisé que par un service après-vente (ST) ou toute personne agréée.
Nivellement
La bonne stabilité au sol du lave-vaisselle ainsi que sa perpendicularité sont très importantes. Mettez-le de niveau pour corriger toutes irrégularités éventuelles du sol.
a Utilisez pour cela un niveau à bulle. Tout d'abord, la profondeur (en plaçant le niveau d'arrière en avant) ; b Ensuite la largeur (en plaçant le niveau sur la largeur). Le lave-vaisselle sera de niveau quand on pourrait déplacer le niveau à bulle dans toutes les directions, sans que la bulle ne sorte du centre.
Positionnement
Si vous placez l'appareil sous un plan de travail, vous pouvez le faire avec ou sans couvercle.
Si vous voulez enlever le couvercle, vous pouvez le faire en déraidant le contrepoids postérieur et, suivant le modèle, en dépliant la couverture isolante; en déployant vers l'arrière les taquets qui supportent le couvercle. Avant d'introduire le lave-vaisselle dans son logement, approchez-le et levez-le en tournant le pied arrière jusqu'à laisser un espace d'environ 3 millimètres avec le plan de travail.
9 Certains modèles intégrables sont livrés avec une baguette qui permet de nivelles les pieds arrières depuis la façade.
Introduisez le lave-vaisselle dans son logement et assurez-vous que
les tuyaux et le cordon restent bien derrière la plinthe de la partie postérieure du lave-vaisselle. Ajustez-le au plan de travail jusqu'à ce que la partie supérieure de l'appareil touche le plan inférieur du plan de travail du meuble de cuisine.
Pour encastrer dans une rangée de meubles.
Pour encastrer le lave-vaisselle dans une rangée de meubles de cuisine avec une seule plinthe :
a) Dévissez la plinthe et retirez-la ; b) dévissez les pieds de support et les démontez ; c) Retirez les pieds réglables des supports ; d) Vissez ces pieds réglables sur le lave-vaiselle. Encastrer la plinthe du meuble de cuisine et, si nécessaire, sciez-la jusqu'à brokerir la mesure désirée.
Fixation des panneaux
D'une façon toute simple, il vous est possible de poser sur la porte du lave-vaisselle des panneaux d'habillage ou des revêtements décoratifs, assortis aux meubles de votre cuisine. Ces panneaux de revêtement ne peuvent pas avoir une épaissur supérieure à 4 mm.
a Retirez l'encadrement de la porte en dévissant les vis. b Préparez le panneau aux dimensions suivantes : 597 x 587 mm. Posez le panneau ou le revêtement décoratif. Pour fixer le nouveau panneau décoratif, révisssez l'encadrement de la porte.
Sur certains modèles, la hauteur de la porte intégrable est réglable pour permettre un alignement avec le reste des meubles de la cuisine.
Retirez l'encadrement de la porte en enlevant les vis.
Retirez le panneau décoratif du lave-vaisselle.
Réglez à la hauteur des meubles de cuisine la réglette qui se trouve sur la partie inférieure du lave-vaisselle.
Posez le panneau décoratif sur la porte, marquez la hauteur désirée et coupez-le.
Posez le panneau décoratif sur l'encadrement et coupez-le à la même hauteur que le panneau décoratif.
Posez le panneau sur la porte, tout en tenant l'encadrement et marquez à nouveau la position des nouveaux trous sur la porte. Percer avec une mèche de 3,25 mm (attention à la profondeur) et revissez l'encadrement.
Pour installer un lave-vaisselle intégrable :
a) Si le plan de travail est en bois, placez la protection en plastique du plan de travail du meuble pour empêcher que l'évacuation des buées n'endommage cette zone. b) Disposez les équerres avant sur le lave-vaisselle pour le fixer au meuble. c) Placez le lave-vaisselle dans le logement prévu à cet effet et régalez la hauteur des pieds comme indiqué au chapitre 4 POSITIONNEMENT. d) Utilisez les reglettes fournies avec l'appareil, pour égaliser la hauteur du bandeau de commandes jusqu'à atteindre la hauteur du tiroir du meuble de cuisine. e) Disposez le gabarit, tenez-le bien et marquez la position des trous. f) Percez avec une mèche de 2,5 mm et vissez les supports (partie courbe en haut) au revêtement. g) Prenez le Revêtement de la Porte et insérez les supports dans les logements de la porte. Tirez vers le haut jusqu'à ce qu'il touche le bandeau, en vous assurant qu'il est bien fixé.
Important
Les poids maximum et minimum recommendés pour le revêtement de la porte à poser sur les lave-vaiselles sont : Maximum : 7,84 Kg. Minimum : 2,87 kg.
Ouvrez lentement la porte du lave-vaiselle en tenant bien le revêtement et fixez-le enfin avec les vis, en veillant à ce que le panneau soit bien aligné avec la porte. Si les ressorts de la porte n'ont pas la force suffisante, utilisez à l'aide des deux vis supplémentaires qui sont fournies dans le sachet d'accessoires. Encastrez la plinthe du meuble de cuisine, après l'avoir sciée à la mesure désirée. Fixez le lave-vaiselle au plan de travail si celui-ci est en bois. Si le plan de travail est en granit, fixez le lave-vaiselle aux meubles adjacents.
Important
Si vous intégrez le lava-vaisse dans une cuisine, il vous faudra laisser un espace d'au moins deux millimètres sur les côtés latéraux entre les meubles ou appareils électroménagers et le lava-vaisse.
6 LAVAGE Preliminaire
Après avoir bien installé le lave-vaisselle, nous vous recommandons de procéder à un lavage préliminaire
a Sélectionnez le programme 1 (prélavage), sans mettre de vaisselle, ni de détergent. b Appuyez sur la touche On/Off.
Cela permet de vérifier l'installation du lave-vaisselle ainsi que des raccordements et de la vidange, mais aussi de laver complètement l'intérieur de la cuve avant d'exécuter un programme de lavage.
DURETE De l'eau, SEL reggenerant, liquide de rinçage et detergent
Réglage de la dureté de l'eau. Avant de mettre le lave-vaisselle en marche, il vous faut déterminer la dureté de l'eau de votre alimentation. Cette information vous sera fournie par la société de distribution d'eau de votre localité, ou votre mairie, ou le Service Technique Agréé, ou en utilisant la bande Aquadur fournie dans le sachet d'accessoires.
Il est possible que vous n'ayez pas besoin d'utiliser de Sel régénérant. Si c'est le cas, reportez-vous directement au chapitre Liquide de Rincage.
L'eau contient du calcaire. Plus l'eau est calcaire, plus sa durée sera élevée. Pour que le calcaire n'endommage pas votre lave-vaiselle, celui-ci est équipé d'un adoucisseur qui enlève le calcaire de l'eau pour la rendre propre au lavage. Cet adoucisseur fonctionne avec du sel régénérant.
Réglage de la quantité de sel
Les lave-vaisselles sont dotés d'un régulateur de sel.
Réglage du SEL
Si votre lave-vaisselle possède sur la partie latérale intérieure droite un régulateur de sel comme ceux représentés sur les photos ci-contre (Mod. A-B), il vous faudra positionner le régulateur de sel sur le chiffre correspondant à la dureté de votre eau (Cf. tableau).
Pour sélectionner la position ajustée, utilisez une pièce de monnaie (Mod. A) ou un tournevis (Mod. B).
| Dégrès français | 0-13 HF | 14-38 HF | 39-50 HF | 51-63 HF | 64-100 HF |
| Dégrès allemands | 0-7 DH | 8-21 DH | 22-28 DH | 29-35 DH | 36-56 DH |
| Position du Régulateur de sel | 0 | 1 | 2 | 3 | 4 |
| DURETE | douce sans sel | normale | moyenne | dure | très dure |
Ou METTRE le SEL regenerant
La première fois que vous remplirez le réservoir à sel, il vous faudra :
Versez le sel en prenant soin de ne pas totalement remplir le réservoir
Complétez le remplissage avec de l'eau.
Remuez avec une cuillère.
Refermez correctement le couvercle et nettoyez les résidus de sel tombés dans la cuve.
L'opération de remplissage de sel devra toujours être réalisée avant un lavage mais jamais après.
Quand faut-il rajouter du sel ?
Suivant les modèles, un indicateur optique situé sur le couvercle du réservoir à sel, ou un voyant lumineux logé sur le bandeau de commandes de l'appareil, vous indiquera quand vous devez remettre du sel.
Il est recommandé de remettre, tous les quinze jours, la quantité de sel consommée, sans attendre que le voyant lumineux du sel s'allume.
Le lave-vaisseau est équipée d'un réservoir à sel situé sur la partie inférieure du lave-vaisseau.
Il n'utilise pas du sel de cuisine, mais un sel spécifique conçu pour les lave-vaiselles.
Important
N'utilise pas de sel si votre lave-vaiselle n'en a pas besoin. Dans ce cas, l'indicateur lumineux restera allumé en permanence.
Le liquide de rinceage
facilite le séchage et empêche la déposition de gouttes d'eau sur la vaisselle à la fin du lavage. Le distributeur de liquide de rincage se trouve à l'intérieur de la porte, à proximité du distributeur de détergent.
Le distributeur dispose d'un doseur à 4 positions permettant de régler la quantité de liquide de rinçage à émettre en fonction de la qualité de l'eau (Le distributeur sort d'usine en position 2).
Si vous observez des gouttes d'eau sur la vaisselle que vous récupérez en fin de lavage, veuillez augmenter le réglage du régulateur du liquide de rinçage sur un chiffre plus élevé. Par contre, diminuez ce chiffre si la vaisselle présente des traces blanchâtres ou colle aux doigts.
Quand faut-il remettre du liquide de rincage ?
Le lave-vaisse indique lui-même quand il faut remettre du liquide de rinçage. Selon le modèle, il existe deux types d'indicateur : l'indicateur optique ou le voyant lumineux.
Après avoir réglé la dose, vous nevez replir le distributeur au maximum en prenant soin d'eviter tout débordement. Si cela se produit, essuyez avec un chiffon le liquide qui aurait débordé.
Important
Ce n'est pas parce que vous mettriez beaucoup de liquide de rinçage que la vaisselle sera plus propre. Au contraire, trop de liquide peut provoquer l'apparition de tâches sur la vaisselle.
VIDE INDICATEUR OPTIQUE
PLEIN
VOYANT LUMINEUX
Oeilleton transparent à proximité du couvercle du distributeur de liquide de rincage. Si l'oeilleton a un fond clair, il faut remettre du liquide. Si le fond est foncé, il y a assez de liquide de rincage.
Un voyant lumineux sur le bandeau frontal de la lave-vaisselle indique quand il faut remettre du liquide de rincage.
Le détergent est versé dans un distributeur situé dans la contreporte, à proximité du distributeur de liquide de rinçage.
Après avoir versé le détergent, refermez le couvercle du distributeur. Pour certains programmes il faut verser une partie de la dose de détergent dans le logement situé dans le couvercle du distributeur.
Il existe des détergents sous forme de pastilles, en poudre et liquides.
Vous pourrez consulter la quantité de détergent nécessaire dans le tableau de la page 21.
DISTRIBUTEUR DE DETERGENT
Remarque ecologique
L'utilisation d'une quantité de détergent et de liquide de rincage plus grande que nécessaire n'améliore pas les résultats de lavage mais, en plus d'un préjudice économique, nuit à la préparation de l'environnement.
Types de vaisseaux
Tous les types de vaiselle ne sont pas adaptés pour être lavés dans un lave-vaisse. Il ne faut pas introduire de pièces en bois ou en terre cuite, ni en matière plastique ne résistant pas à la chaleur.
Les couverts inoxydables peuvent être lavés sans aucun problème;
Mise en place de la vaisselle
Il est très important de bien positionner la vaisselle dans les paniers pour garantir un lavage parfait.
Le panier inférieur sert aux pièces les plus sales et les plus résistantes : casseroles, plats et assiettes. Assurez-vous qu'il y a suffisamment d'espace entre eux pour que le jet d'eau puisse les arroser. Les casseroles doivent être positionnées avec la « bolche » vers le bas. Si votre modèle dispose de supports rabattables, vous pourrez les utiliser dans leur position verticale pour laver des assiettes et dans leur position horizontale pour les pièces plus grandes, telles que des casseroles.
cependant, il convient de faire en sorte que les couverts en argent ne se touchent pas entre eux car ils risqueraient de se tacher en surface.
Les pièces en aluminium peuvent se décolorer avec le temps.
La décoration peut se ternir sur des pièces en porcelaine qui ne seraient pas de grande qualité. Ne laver que les verres qui sont lavables en lave-vaisselle.
Important
Assurez-vous que la vaisselle supporte le lavage en lave-vaiselle.
EN-50242
EN-50242
Important
Les assiettes creuses sont mises à gauche et les plates à droite. Commencez à charger les assiettes de la partie extérieure du panier vers l’intérieur. Les assiettes ne doivent pas se toucher entre elles.
Les couverts, à l'exception des couteaux, doivent être mis dans le panier à couverts en veillant à ce que les manches soient dirigés vers le bas.
Dans le panier supérieur, sont placées les pièces les plus délicates telles que des tasses, des verres, des pièces en porcelaine, ou en verre, et des assiettes de taille standard. Il y a une zone réservée aux longs couverts. De plus, il y a des supports qui, en position verticale, servent à mettre en place des verres à vin.
Si vous choisissez la fonction Demi-Charge, veillez à situer la vaisselle dans le panier supérieur.
EN-50242
EN-50242
Important
Après avoir chargé le lave-vaisselle, assurez-vous qu'aucun obstacle ou élément de vaisselle n'empêche les bras d'aspersion de tourner
Réglage des paniers
Les paniers peuvent être réglés en fonction du chargement.

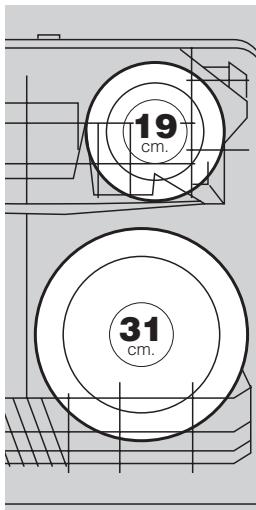

Le panier supérieur peut être positionné à deux hauteurs différentes, afin de permettre le lavage d'assiettes de différentes tailles.
En position haute, vous pourrez laver dans le panier supérieur des assiettes normales de 19 cm et dans le panier inférieur des assiettes 31 cm. En mettant le panier supérieur en position basse, vous pourrez laver des assiettes de 24 cm en haut et de 26 cm en bas.
Peut se régler sans avoir à le retirer de ses rails, même avec la vaisselle en place. Pour le monter ou le baisser, vous devrez tirer le panier vers le haut en le prenant par les deux poignées latérales. Assurez-vous que les deux côtés sont à la même hauteur; si ce n'est pas le cas, mettez le panier de niveau.
Panier supérieur modulo b:
Retirez la butée empêchant les roues du panier de sortir du rail. Tirez le panier vers vous et sortez-le. Mettez le panier à la hauteur désirée. Remettez la butée dans sa position d'origine.
Pour sélectionner le programme de lavage, procédez comme suit:
Sélectionnez le programme 1 (prélavage), sans mettre de vaisselle, ni de détergent.
Appuyez sur la touche On/Off.
Touches fonctions additionnelles.
En fonction du modèle choisi, lave-vaiselle disposera de touches additionnelles qui, selon le programme sélectionné, devront être enforcées.
Plusieurs types de programmes sont disponibles, en fonction du modèle de lave-vaisselle. Veillez à bien sélectionner le programme de lavage, en fonction du degré de salissure, de la quantité et du type de vaisselle.
TABLEAU DES PROGRAMMES - MODELE À 1 TOUCHE
| POSITION DE LA COMMANDE | TYPE DE PROGRAMME | TEMPÉRATURE °C | TYPE DE VAISSELLÉ | QUANTITÉ DE DÉTERGENT (g.) |
| 1 | Prélavage | Froid | Pour vaisselle qui ne va pas été lavée immédiatement | Sans détergent |
| 2 | Intensif | 65 | Pour vaisselle et casseroles très sales | 25 + 15 |
| 3 | Normal | 65 | Pour vaisselle et casseroles très sales | 25 + 15 |
| 4 | Normal sans prélavage | 65 | Pour vaisselle peu sale | 25 |
TABLEAU DES PROGRAMMES MODELE À 2 TOUCHES
| POSITION DE LA COMMANDE | TOUCHES ADDITIONNELLES | TYPE DE PROGRAMME | TEMPÉRATURE °C | TYPE DE VAISSELLE | QUANTITÉ DE DÉTERGENT (g.) |
| 1 | - | Prélavage | Froid | Pour vaisselle qui ne va pas être lavée immédiatement | Sans détergent |
| 2 | - | Intensif | 65 | Pour vaisselle et casseroles très sales | 25 + 15 |
| 3* | - | Normal | 55 | Pour vaisselle et casseroles très sales | 25 + 5 |
| 4 | € | Économique | 55 | Pour vaisselle peu sale | 25 |
| 5 | - | Rapide | 55 | Pour vaisselle très peu sale | 25 |
- Le programme 3, programme normalisé selon EN-50242
TABLEAU DES PROGRAMMES - MODÈLE À 3 TOUCHES
| POSITION DE LA COMMANDE | TOUCHES ADDITIONNELLES | TYPE DE PROGRAMME | TEMPÉRATURE °C | TYPE DE VAISSELLE | QUANTITÉ DE DÉTERGENT (g.) |
| 1 | - | Prelavado | Froid | Pour vaisselle qui ne va pas être lavée immédiatement | Sans détergent |
| 2 | - | Intensif | 65 | Pour vaisselle et casseroles très sales | 25 + 15 |
| 3* | - | Normal | 55 | Pour vaisselle et casseroles très sales | 25 + 5 |
| 4 | € | Economique | 55 | Pour vaisselle peu sale | 25 + 5 |
| 4 | € | Délicat | 45 | Spécial verre | 25 |
| 5 | - | Rapide | 55 | Pour vaisselle très peu sale | 25 |
TABLEAU DES PROGRAMMES - MODÈLE À 4 TOUCHES
| POSITION DE LA COMMANDE | TECLAS ADICIONALES | TYPE DE PROGRAMME | TEMPÉRATURE °C | TYPE DE VAISSELLÉ | QUANTITÉ DE DÉTERGENT (g.) |
| 1 | - | Prélavage | Froid | Pour vaisselle qui ne va pas être lavée immédiatement | Sans détergent |
| 2 | - | Intensif | 65 | Pour vaisselle et casseroles très sales | 25 + 15 |
| 3* | - | Normal | 55 | Pour vaisselle et casseroles très sales | 25 + 5 |
| 4 | € | Économique | 55 | Pour vaisselle peu sale | 25 + 5 |
| 4 | T | Délicat | 45 | Spécial verre | 25 |
| 5 | - | Rapide | 55 | Pour vaisselle très peu sale | 25 |
- Le programme 3, programme normalisé selon EN-50242
Demi-charge
Si votre lave-vaisselle dispose de la touche 1/2, vous avez la possibilité de laver une demi-vaisselle (6 couverts). Pour ce faire : 1) sélectionnez le programme, tel qu'indiqué sur les tableaux correspondants ; 2) appuyez sur la touche 1/2 et 3) déposez la vaisselle dans le panier supérieur. La quantité de détergent à ajouter est de 15 + 5g pour le Programme Intensif et de 15g pour les autres programmes.
TABLEAU DES PROGRAMMES - MODÈLE À 5 TOUCHES
| POSITION DE LA COMMANDE | TECLAS ADICIONALES | TYPE DE PROGRAMME | TEMPÉRATURE °C | TYPE DE VAISSELLÉ | QUANTITÉ DE DÉTERGENT (g.) |
| 1 | - | Prélavage | Froid | Pour vaisselle qui ne va pas être lavée immédiatement | Sans détergent |
| 2 | ® | Intensif | 65 | Pour vaisselle et casseroles très sales | 25 + 15 |
| 3* | - | Normal | 55 | Pour vaisselle et casseroles très sales | 25 + 5 |
| 4 | € | Économique | 55 | Pour vaisselle peu sale | 25 + 5 |
| 4 | ½ | Délicat | 45 | Spécial verre | 25 |
| 5 | - | Rapide | 55 | Pour vaisselle très peu sale | 25 |
- Le programme 3, programme normalisé selon EN-50242
4 Déroulement du programme de LAVAGE
Si le lave-vaisselle est en fonctionnement et...
-Vous souhaitez introduire une pièce supplémentaire dans le lave-vaisselle. - Vous souhaitez modifier le programme de lavage.
- Appuyer sur la touche On/Off.
- Introduire la pièce dans le lave-vaiselle et/ou modifier le programme de lavage.
- Appuyer sur la touche On / Off.
Important
Ne pas ouvrir la porte du lave-vaiselle pendant le processus de lavage. Vous pourriez perturber le déroulement du programme.
5 PANNES de courant
Après une panne de courant, dès le retour de ce dernier, le lave-vaisselle
poursuit automatiquement le cycle engagé avant la panne.
6 Conseils de BASE
Il existe toute une série de recommandations qu'il vous faudra toujours prendre en compte. Le bon respect de celles-ci allongera la durée de vie de votre lave-vaisselle et améliorera sa qualité de lavage.
a Remplissez le lave-vaisselle. Essayez d'optimiser au maximum la capacité du lave-vaisselle. Vous réduirez ainsi les consommations en eau et en électricité et diminuerez le niveau de bruit émis par votre appareil. b Dispossez correctement la vaisselle. Pour une qualité optimale de lavage, les bras d'aspersion doivent tourner sans aucun obstacles. La vaisselle doit aussi être correctement positionnée afin qu'elle puisse être totally aspergée d'eau. C Choix du programme. Choisissez bien le programme de lavage, ainsi que les fonctions supplémentaires, selon vos besoins. Nettoyage. Nettoyez tous les trois mois les filtres et les bras d'aspersion. Assurez-vous également qu'ils ont été correctement replacés.
Maintenance et entretien de l'appareil
Il est recommandé de réaliser des opérations périodiques d'entretien pour rallonger la durée de vie de votre lave-vaisselle.
Réalisez tous les trois mois les opérations suivantes :
- Nettoyage du filtre.
- Nettoyage des bras d'aspersion. Nettoyage intérieur. Nettoyage extérieur.
Vous allongerez ainsi la durée de vie de votre lave-vaissette.
Important
Laissez le lave-vaisselle ouvert durant une période d'absence prolongée afin de permettre à l'air de circuler librement à l'intérieur de la machine.
1 Nettoyage du filtre de LAVAGE
Le filtre est composé de deux ou trois pièces, (selon les modèles) : filtre interieur, filtre extérieur et le protecteur des filtres. Ils se situent dans la partie BASSE du lave-vaisselle sous le panier inférieur. a Après avoir retiré le panier inférieur, démontez le filtre interieur en le tournant vers la gauche et en le tirant vers le haut. b Retirez le filtre extérieur.
C Il faut impérativement remettre correctement les filtres à leur place.
Remettez bien en place le protecteur des filtres. Insérez le filtre extérieur
Dans son logement. Mettez en place le filtre interieur dans son orifice et tournez-le vers la droite jusqu'à buter.
Nettoyage des BRAS d'aspersion
Le troisième bras d'aspersion (selon le modulo), ainsi que le bras d'aspersion supérieur et le bras d'aspersion inférieur doivent être nettoyés tous les trois mois.
Démontage des bras d'aspersion:
a Le troisième bras d'aspersion se démonte en faisant pression vers le haut et en le dévissant. b Le bras d'aspersion supérieur est monté sur le panier supérieur. Pour le démonter, il faut le dévisser complètement. c Le bras d'aspersion inférieur se démonte en dévissant vers la gauche l'écrou inférieur et en le tirant vers le haut.
Ils doivent être lavés sous un jet d'eau à l'aide d'une éponge qui ne raye pas.
Les gicleurs doivent être bien propres. Si un giclueur est bouché, il faut le déboucher.
Montez les bras d'asper- sion.
Important
Avant de procéder à toute opération de nettoyage ou de maintenance, il est recommandé de débrancher le lave-vaisselle de la prise électrique
Nettoyage de l'interieur de l'appareil
Il faut nettoyer le lave-vaisselle tous les trois mois pour éliminer les saletés logées dans la machine.
Au lieu d'utiliser du détergent, utilisez du produit spécial nettoyant pour les lave-vaisselles
(Suivre les instructions du fabricant pour son utilisation)
Nettoyage de l'exterieur de l'appareil
Pour nettoyer l'extérieur, utilisez un chiffon imbibé d'eau savonneuse. Utilisez des produits qui ne rayent pas et qui ne sont pas abrasifs. Séchez avec un chiffon.
Important
Par mesure de sécurité, vérifie que la machine n'est pas en marche pendant le nettoyage.
Diagnostic et solution aux problemes
Si vous détectez un problème dans l'utilisation de votre lave-vaiselle, vous pourrez trouver la solution en consultant les indications qui suivent.
Si ce n'est pas le cas, contactez le SERVICE
TECHNIQUE auquel vous préciserez les symptômes de la panne que vous constatez.
Pourquoi le lave-vaisselle ne se met pas en fonction ?
Vérifier si :
- Il n'y a pas de tension sur le réseau électrique. -La prise de courant n'est pas bien enfoncée.
- Les fusibles de l'installation électrique ont sauté.
- Le lave-vaisselle n'est pas branché.
- Vous n'avez pas appuyé sur la touche On / Off (l'indicateur lumineux de cette touche doit être allumé de façon permanente). - La porte du lave-vaisselle est mal fermée.
- Vous n'avez pas appuyé sur la touche Départ.
Le lave-vaisselle se met en fonction mais l'eau n'arrive pas
Vérifier si :
- Il n'y a pas d'eau dans le réseau.
- Le robinet d'arrivée d'eau est fermé.
- Le filtre de l'électrovanne d'arrivée d'eau est bouché.
- Il ne vidange pas, l'eau reste dans la cuve
Vérifier si :
- Le tuyau de vidange est mal installé ou fixé par un collier à la vidange fixe.
- Le tuyau de vidange est bouché ou plié.
- Les frittes sont bouchées.
- Le programme sélectionné n'est pas encore terminé.
- Levoyant de manque de sel régénérant ne s'éteint pas
Vérifiersi:
- Il manque du sel. Si oui, rajoutez du sel et remuez avec une cuillère. -La durée de l'eau n'est pas supérieure à 7DH auquel cas vous n'avez donc pas besoin d'utiliser de sel. Dans ce cas, le voyant restera toujours allumé.
- Des traces de détergent restent dans le distributeur ou sur la contre-porte
Véri fi ci :
- Un élément de vaisselle empêche l'ouverture du distributeur.
- Le détergent est périmé ou est impropre au lavage en machine à laver la vaisselle.
- Les bras d'aspersion heurtent un élément de la vaisselle.
- Les gicleurs des bras d'aspersion sont bouchés.
- Le distributeur de dédTangent était humide lorsque vous avez mis le dédTangent. Le distributeur doit être sec.
- Formation de mousse inhabituelle à l'intérieur de la cuve :
-Vous avez utilisé du detergent pour lavage à la main au lieu de detergent spécial lavevaisselle.
- Consomme beaucoup de sel régénérant
Véri fi ci :
- Le couvercle du réservoir à Sel n'est pas bien fermé.
- Le niveau de consommation de Sel n'est pas bien réglé.
- Le lave-vaisselle émet des bruits bizarres
Vérifier si :
- Vous n'avez pas correctement positionné la vaisselle.
- Les bras d'aspersion hors un élément de la vaisselle.
Restes de saleté ou résidus d'aliments sur la vaisselle
Vérifier si :
- Le filtre de lavage est mal positionné, sale ou bouché.
- Les gicleurs des bras d'aspersion sont sales ou les bras d'aspersion sont bloqués par une pièce de la vaisse.
- Le dégagement n'est pas conforme ou est insuffisant. -La vasse n'est correctement positionnée. Certaines pièces se touchent entre elles.
- Les paniers sont trop chargés.
- Le programme de lavage sélectionné n'est pas ajusté. -La vidange est bloquée.
- Des résidus d'aliments trop secs collent à la vaisselle.
La vaisselle sort blanchie
Véri fi ci :
- Pas assez de détergent ou de liquide de rinçage.
- Le couvercle du réservoir à Sel est mal fermé.
- Le réservoir à Sel n'a plus d'eau ni de sel. -L'adoucisseur n'est pas bien réglé en fonction de la durée de l'eau.
- Un détergent sans phosphate a été utilisé. Faites un essai avec un détergent avec phosphate.
La vaisselle n'est pas bien sèche
Vérifier si :
- Il manque du liquide de rincage. -La régulation du liquide de rincage n'est pas ajustée. -La vaisselle est mal positionnée. -La vaisselle a été retirée trop tôt.
- Le programme de lavage n'est pas celui qui convient.
Le verre ou le cristal sort avec un aspect laiteux ou rayé
Vérifier si :
- Les pièces ne sont pas lavables en lave-vaissette.
- Le dégorgement ne convient pas.
- Le verre ou le cristal dessort avec un aspect opaque
- Il manque de liquide de rincage.
- Les verres et les couverts dessortent voilés et les verres présentent un aspect métallique
Dosage excessif de liquide de rinçage.
- Les pièces en acier inoxydable ou en acier fin sont tachées
Vérifiersi :
- Les pièces ne sont pas lavables en lave-vaisselle. - La vaisselle n'est pas bien positionnée. Trop de détergent utilisé pour le lavage.
- Acier de qualité faible.
- Il y a trop de sel dans l'eau de lavage. Refermez bien le couvercle du réservoir à sel.
Remarques
En vue de préserver l'environnement, veuillez déposer votre appareil usage dans un centre officiel de ramassage ou de récupération de matérielx recyclables.
Avant de vous débarrasser de votre appareil usage, rendez-le inutilisable en coupant le cordon d'alimentation électrique.
Fagor Electrodomésticos, S. Coop.
Tel. 943 03 71 00
Fax 943 03 71 17
Barrio S. Andrés, 18
