| Marque | LAMBORGHINI |
| Modèle | SEL 33 B |
| Type de produit | Chaudière en fonte à haut rendement |
| Usage | Chauffage et production d’eau chaude sanitaire avec ballon accumulation |
| Puissance thermique utile | 31,4 kW (27 000 kcal/h) |
| Puissance thermique du foyer | 34,7 kW (29 900 kcal/h) |
| Rendement utile | 92,2 % |
| Production d’eau chaude (ΔT 30°C) | 900 l/h |
| Prélèvement de pointe (10 min) | 140 l |
| Remise en service | 8 min |
| Capacité de la chaudière | 17,4 l |
| Capacité du ballon | 90 l |
| Pression d’exercice chauffage | 4 bars |
| Pression d’exercice sanitaire | 6 bars |
| Dimensions (emballage) | 510 x 650 x 1650 mm |
| Poids | 135 kg |
| Alimentation électrique | 230 V ~ 50 Hz, fusible 5 A max |
| Thermostat de réglage | 0 – 80 °C |
| Thermostat limite | 85 °C |
| Thermostat de sécurité | 100 °C |
| Thermostat du ballon | 0 – 65 °C |
| Éléments fonte | 4 |
| Pompe de circulation | Intégrée (voir fig.2 pour caractéristiques) |
| Brûleur | À air soufflé (réglage selon notice spéciale) |
| Entretien | Annuel par professionnel qualifié |
| Sécurité | Soupape de purge air, soupape non-retard, thermostats de sécurité |
| Réparabilité | Pièces disponibles via réseau après-vente Lamborghini |
FOIRE AUX QUESTIONS - SEL 33 B LAMBORGHINI
TR1 (réglage 0-80°C),
TR2 (limite 85°C),
TS (sécurité 100°C),
TB (ballon 0-65°C).
Régler selon les besoins de confort et de sécurité.
Questions des utilisateurs sur SEL 33 B LAMBORGHINI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice SEL 33 B - LAMBORGHINI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SEL 33 B de la marque LAMBORGHINI.
MODE D'EMPLOI SEL 33 B LAMBORGHINI
... pour l'excellent choix!
LAMBORGHINI garantit non seulement la qualité du produit, mais aussi l'efficacité de son réseau de service Après-Vente.
EN CAS DE BESOIN, S'ADRESSER À L'AGENCE LAMBORGHINI LA PLUS PROCHE.
Lire attentivement les instructions contenues dans la présente notice car elles fournissent des informations importantes sur la sécurité d'installation d'utilisation et d'entretien.
Bien conserver cette notice pour toute consultation ultérieure. L'installation doit être prise en charge par un personnel qualifié responsable du respect des normes de sécurité en vigueur.
La chaudière SEL B est une chaudière en fonte à haut rendement, pour le chauffage et la production d'eau chaude sanitaire avec un ballon à accumulation, indiquée pour fonctionner avec des brûleurs à air soufflé. Le corps de la chaudière est composé d'éléments en fonte assemblés avec des tirants.
Le profil a été soigné avec une répartition des ailettes permettant une haute performance thermique et, par conséquent, une économie d'énergie.
Un tableau de commande élégant, un habillage verni et assemblé par pression et un revêtement en laine de verre très efficace qui réduit au minimum les déperditions de chaleur dans la pièce garantissent l'esthétique et toute l'isolation thermique.

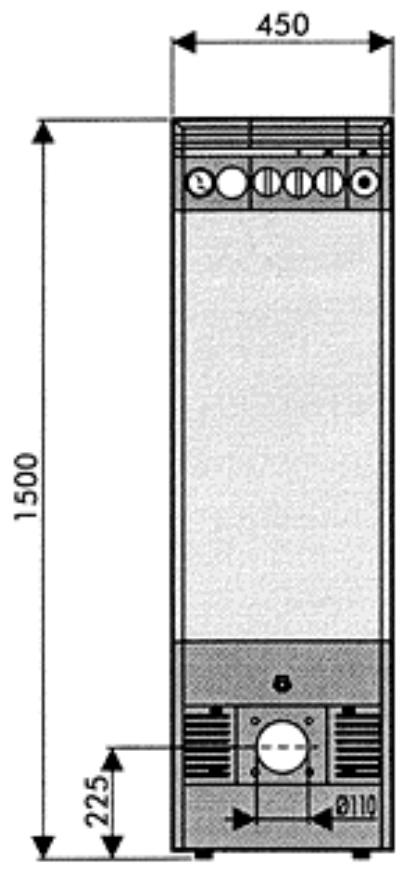

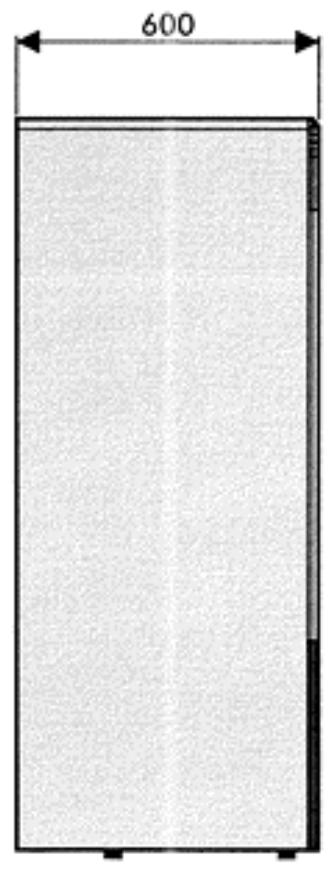

Dimensions en mm.


fig.1
a1 Départ du chauffage 0 1/4 a2 Retour du chauffage 1/4 a3 Vidange de la chaudière 1/2
a4 Départ du ballon 1/2" a5 Retour du ballon ∅ 1/2"
CHARACTERISTIQUES TECHNIQUES
| SEL B | 33 | |
| Puisance thermique utile | kW | 31,4 |
| kcal/h | 27.000 | |
| Puisance thermique du foyer | kW | 34,7 |
| kcal/h | 29.900 | |
| Rendement utile | % | 92,2 |
| ΔP du circuit d'eau ΔT 10°C | mbars | 4 |
| Production d'eau chaude sanitaire ΔT 30°C | l/h | 900 |
| Prélevement de pointe dans les 10 premières minutes | l | 140 |
| Remise en service | min | 8 |
| Éléments | n° | 4 |
| Capacité de la chaudière | l | 17,4 |
| Capacité du gallon | l | 90 |
| Pression d'exercice du circuit de chauffage | bars | 4 |
| Pression d'exercice du circuit sanitaire | bars | 6 |
| Départ du chauffage | Ø | 11/4" |
| Retour du chauffage | Ø | 11/4" |
| Départ du gallon | Ø | 1/2" |
| Retour du gallon | Ø | 1/2" |
| Recyclage | Ø | 1/2" |
| Poids | kg | 135 |
| Emballage | mm. | 510x650x1650 |
Characteristiques de la POMPE de circulation
Débit/hauteur d'élevation disponible à l'installation
fig.2

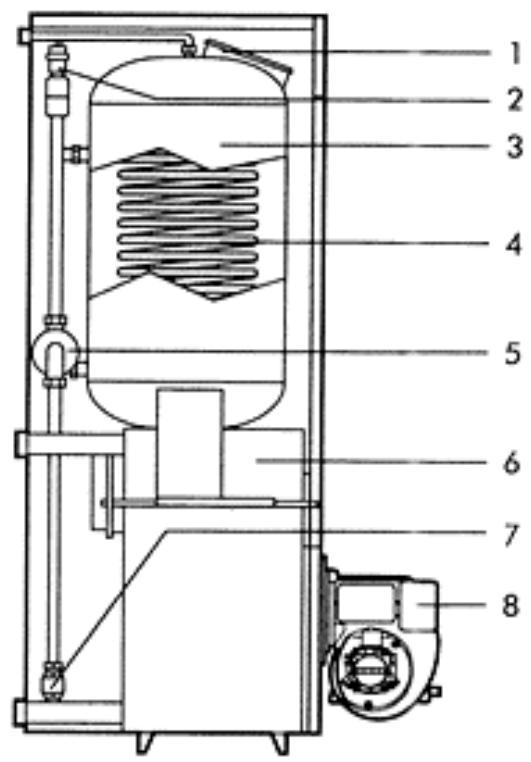

1 Bride d'inspection du ballon 2 Soupape automatique de purge d'air 3 Ballon d'accumulation d'une capacité de 90 litres 4 Serpentin à échange rapide 5 Pompe de circulation 6 Corps de la chaudière en fonte 7 Soupape de non-retard 8 Brûleur
fig.3
Tableau de commande
fig.4
Installation
L'installation de la chaudière ne doit être effectuée que par un personnel professionnellement qualifié, selon les instructions du fabricant et conformément à toutes les normes et les dispositions qui régissent le secteur.
Nous recommandons en particulier de respecter les normes en matière de sécurité et celles qui règlent la construction et l'installation des conduits de fumée.
Branchement hydraulique
Effectuer le branchement hydraulique de l'appareil en respectant les indications qui se trouvent près de chaque raccordement et celles reportées sur la figure 1 de ce livre. Le branchement doit être effectué de façon à ce que tous les tuyaux soient libres de contraintes. Nous rappelons,
que la pression de remplissage de l'installation doit être comprise entre 1,2 et 1,5 bars.
Nous recommandons de raccorder la chaudière à un bon conduit de fumée, construit conformément aux normes en vigueur. Le conduit entre la chaudière et le conduit de fumée doit être d'un matériel prévu à cet effet, c'est-à-dire résistant à la température et à la corrosion. Aux points de jonction, nous recommandons de soigner l'étanchéité et d'isoler thermiquement tout le conduit entre la chaudière et la cheminée afin d'éviter la formation d'eau de condensation.
Connexions electriques
Nous conseillons d'interposer un interrupteur bipolaire entre le réseau et l'appareil, avec une ouverture des contacts d'au moins 3 mm, pourvu de fusibles de 5A max. Brancher la chaudière sur une ligne électrique de 230 V - 50 Hz phase/neutre.
Nous recommandons en outre de brancher l'appareil sur une bonne installation de mise à la terre.
Lamborghini décline toute responsabilité pour des dommages causés aux personnes ou aux choses, dus au branchement de l'appareil à une mauvaise installation de mise à la terre.

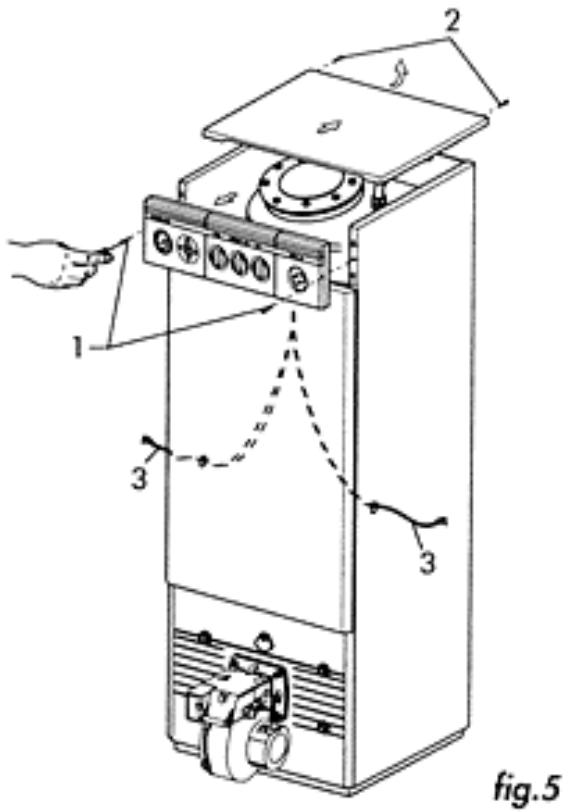

Le câble du brûleur 3 peut être positionné à droite ou à gauche, en fonction des besoins de l'utilisateur. Ôter les vis 1 du panneau de contrôle et les vis 2 du couvercle et procéder comme indiqué à la figure (fig. 5).

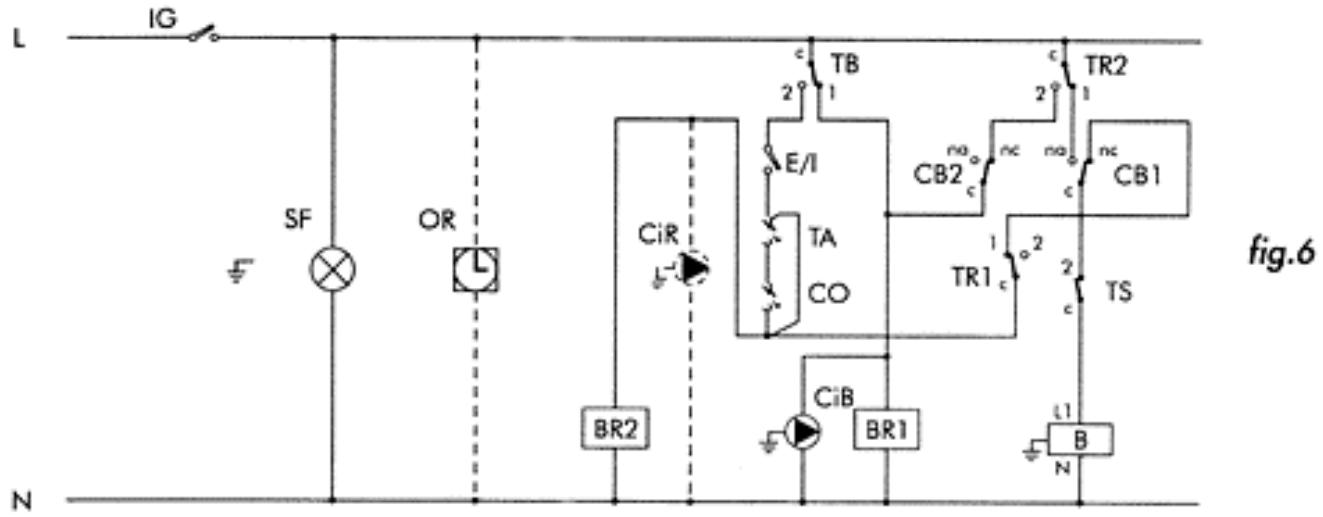

IG Interrupteur général E/I Sélecteur ETE/HIVER OR Horloge de programmation (facultatif) CO Contact de l'horloge (facultatif) TA Thermostat d'ambiance (facultatif) TB Thermostat du ballon 0 - 65°C TR1 Thermostat de réglage 0-80°C TR2 Thermostat limite 85°C
TS Thermostat de sûreté 100°C CIB Pompe de circulation du ballon CirPompe de circulation du chauffage (facultative) SF Lampe témoin de fonctionnement BR1 Bobine relais 230 Vca à 1 contact BR2 Bobine relais 230 Vca à 1 contact CB Contact du relais B Bruleur
SCHEMA DE MONTAGE Pour insérer l'horloge de programmation, couper le petit cable A et raccorder le moteur de l'horloge en suivant les indications du schéma. Le contact de l'horloge est raccordé aux bornes 4 et 5 en série au thermostat d'ambiance TA (facultatif).
Avant l'allumage initial
Avant l'allumage initial, il est de règle de vérifier;
- Que l'installation soit remplie à la juste pression et soit purgée. Qu'il n'y ait pas de pertes d'eau ou de combustible.
- Que l'alimentation électrique soit correcte.
- Que tout le conduit des fumées ait été effectué correctement et qu'il ne soit pas situé à proximité de parties inflammables ou qu'il les traverse. Qu'il n'y ait pas de substances inflammables à proximité de l'appareil.
- Que le brûleur soit proportionnel à la puissance de la chaudière.
- Que les vannes d'interception d'eau soient ouvertes.
Apres l'allumage initial
Après le premier allumage, il est de règle de vérifier que :
Le brûleur fonctionne correctement. Ce contrôle doit être effectué avec les instruments prévus à cet effet - Les thermostats fonctionnent correctement. L'eau circule dans l'installation. L'évacuation des fumées s'effectue complètement par la cheminée.
Allumage initial
Lorsque les vérifications préliminaires ont été faites, on peut alors effectuer les manœuvres d'allumage suivantes:
Ouvrir la vanne d'interception du combustible (facultative). - Régler le thermostat de la chaudière à la valeur souhaitée. - Débrancher l'interrupteur en amont de la chaudière et le sélecteur marche/arrêt placé sur le tableau de commande.
Pour de brèves périodes d'arrêts, il suffit d'intervenir sur l'interrupteur allumage/arrêt placé sur le tableau de commande. Pour de longues périodes d'arrêt en hiver, il faut introduire l'antigel approprié dans l'installation ou la vidanger complètement, pour éviter les dommages provoqués par le gel.
Reglage du bruleur
Pour le réglage du brûleur, consulter nos notices spéciales incluses dans l'emballage du groupe thermique.
Entretien
L'entretien de la chaudière doit être effectué par un personnel professionnellement qualifié. Il est de règle de faire vérifier l'appareil au moins une fois par an, avant l'hiver. Ce contrôle doit concerner le nettoyage de la chaudière, mais aussi le bon fonctionnement de tous ses dispositifs de contrôle et de sécurité, ainsi que le brûleur. Il faut en outre vérifier l'état de tout le parcours d'évacuation des fumées.
Nettoyage de la chaudiere
- Débrancher la chaudière du réseau électrique.
- Devisser les vis 1 et retirer le panneau 2 (fig.8).
- Devisser les vis 3 et retirer le couvercle 4 (fig.8). Retirer le panneau frontal 5 (fig.8).

fig.8

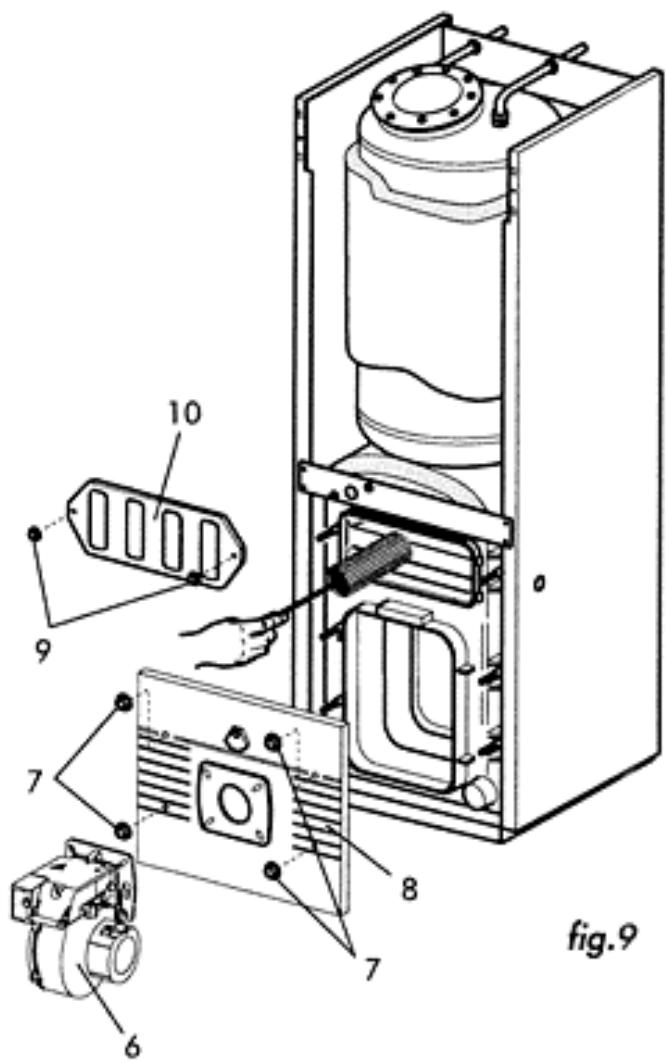

Retirer le brûleur 6. - Dévisser les vis 7 et refermer la plaque porte-brûleur 8. - Dévisser les vis 9 etsterol la plaque d'inspection 10. - Vérifier tout le conduit des fumées et, si nécessaire, le nettoyer.
Installation du KIT de l'horloge de programmaticn
Pour installer l'horloge de programmation, retirer le bouchon de l'ouverture prédisposée pour l'installation de l'horloge de programmation et utiliser les quatre vis de fixation fournies en dotation (Fig.10). Pour les connexions électriques, raccorder les câbles en suivant les indications du schéma (pages 31-32).
fig.10
Reglage de l'horloge de programmation
fig.11

SELECTEUR SUR LA POSITION "I"
La chaudière est désactivée.

SELECTEUR SUR LA POSITION INTERMEDIAIRE *1' ET *0

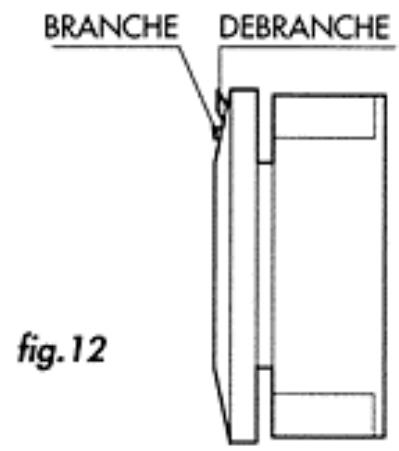

La chaudière est commandée par le programme affiché sur l'horloge au moyen des curseurs à levier (Fig. 12).

SELECTEUR SUR LA POSITION "O"
Le programme affiché est alors exclu.
La chaudière est asservie au thermostat de chauffage ou au thermostat d'ambiance (facultatif).

Pour programmer l'horloge, mettre le curseur à levier sur la position BRANCHE pour que la chaudière fonctionne, et le mettre sur la position DEBRANCHE pour l'arrêter.
