SEL - Chaudière LAMBORGHINI - Notice d'utilisation et mode d'emploi gratuit

Marque	LAMBORGHINI
Modèle	SEL
Type de produit	Chaudière à haut rendement pour chauffage domestique
Puissance thermique utile	23 kW (SEL 23) / 31,4 kW (SEL 33)
Puissance thermique du foyer	25,5 kW (SEL 23) / 34,7 kW (SEL 33)
Rendement utile	90,1% (SEL 23) / 92,2% (SEL 33)
Capacité de la chaudière	14,5 L (SEL 23) / 17,4 L (SEL 33)
Pression d'exercice du circuit de chauffage	4 bars
Départ et retour du chauffage	1 1/4"
Vidange de la chaudière	1/2"
Poids	96 kg (SEL 23) / 118 kg (SEL 33)
Dimensions de l'emballage	510 x 510 x 980 mm
Alimentation électrique	230 V - 50 Hz, 5A max
Matériau du corps	Fonte assemblée avec tirants
Isolation thermique	Laine de verre
Brûleur	À air soufflé (non fourni)
Sécurité	Thermostat de sûreté totale, mise à la terre obligatoire
Pression de remplissage recommandée	1,2 à 1,5 bars
Entretien	Nettoyage annuel avant l'hiver par un professionnel
Accessoires en option	Horloge de programmation
Normes	Conforme aux normes de sécurité en vigueur

FOIRE AUX QUESTIONS - SEL LAMBORGHINI

Quel type de combustible utiliser avec la chaudière SEL ?

La chaudière SEL est conçue pour fonctionner avec des brûleurs à air soufflé. Le choix du combustible (gaz, fioul) dépend du brûleur installé. Consultez la notice du brûleur fourni séparément.

Comment régler le thermostat de la chaudière ?

Tournez le bouton du thermostat de réglage situé sur le tableau de commande à la valeur souhaitée. Le thermostat de sûreté totale coupe l'appareil en cas de surchauffe.

Que faire en cas de fuite d'eau sur la chaudière ?

Fermez immédiatement l'arrivée d'eau et coupez l'alimentation électrique. Faites appel à un professionnel qualifié pour réparer la fuite. Ne pas utiliser l'appareil tant que la fuite n'est pas résorbée.

Comment nettoyer la chaudière SEL ?

Débranchez l'appareil. Retirez le panneau frontal et le couvercle, puis démontez le brûleur. Nettoyez le conduit des fumées et inspectez les plaques. Le nettoyage doit être effectué au moins une fois par an par un professionnel.

Quelle pression d'eau doit avoir l'installation de chauffage ?

La pression de remplissage recommandée est comprise entre 1,2 et 1,5 bars. Vérifiez le manomètre et ajustez si nécessaire.

Puis-je installer la chaudière moi-même ?

Non, l'installation doit être effectuée par un personnel professionnellement qualifié conformément aux normes en vigueur. Une installation incorrecte peut entraîner des risques de sécurité.

Comment programmer l'horloge de programmation en option ?

Placez le sélecteur sur la position intermédiaire pour activer la programmation. Utilisez les curseurs à levier pour définir les plages horaires (position branche pour fonctionnement, débranche pour arrêt). Consultez la fig. 10-11 de la notice.

Que faire en cas de panne de courant ?

Rétablissez l'alimentation. Si l'appareil ne redémarre pas automatiquement, vérifiez l'interrupteur bipolaire et les fusibles. Pour une panne prolongée en hiver, vidangez l'installation ou ajoutez de l'antigel pour éviter le gel.

Comment entretenir le brûleur ?

Consultez la notice d'instructions spéciale fournie avec le brûleur. Un réglage et un nettoyage réguliers par un professionnel sont recommandés pour garantir un fonctionnement optimal.

Où trouver des pièces détachées pour la chaudière SEL ?

Adressez-vous à l'agence LAMBORGHINI la plus proche ou à un revendeur agréé. Utilisez uniquement des pièces d'origine pour garantir la sécurité et les performances.

MODE D'EMPLOI SEL LAMBORGHINI

... pour l'excellent choix!

LAMBORGHINI garantit non seulement la qualité du produit, mais aussi l'efficacité de son réseau de service après-vente.

EN CAS DE BESOIN, S'ADRESSER À L'AGENCE LAMBORGHINI LA PLUS PROCHE.

Lire attentivement les instructions et les avertissements reportés dans ce livre car ils fournissent des indications importantes sur la sécurité d'installation, d'utilisation et d'entretien.

Bien conserver ce livre pour toute consultation ultérieure.

L'installation doit être effectuée par un personnel professionnellement qualifié qui sera responsable du respect des normes de sécurité en vigueur.

La chaudière SEL est une chaudière à haut rendement pour le chauffage domestique, indiquée pour fonctionner avec des brûleurs à air soufflé.

Le corps de la chaudière est composé d'éléments en fonte assemblés avec des tirants.

Le profil a été soigné avec une répartition des ailettes permettant une haute performance thermique et, par conséquent, une économie d'énergie.

Un tableau de commande élégant, un habillage verni et assemblé par pression et un revêtement en laine de verre très efficace qui réduit au minimum les déperditions de chaleur dans la pièce garantissent l'esthétique et toute l'isolation thermique.

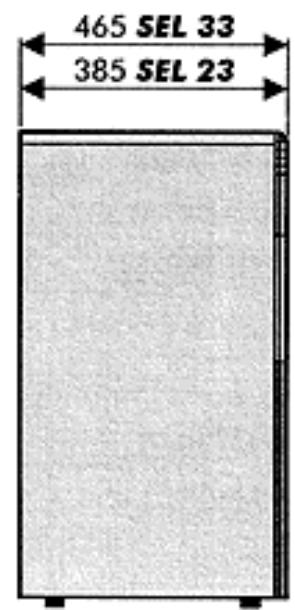

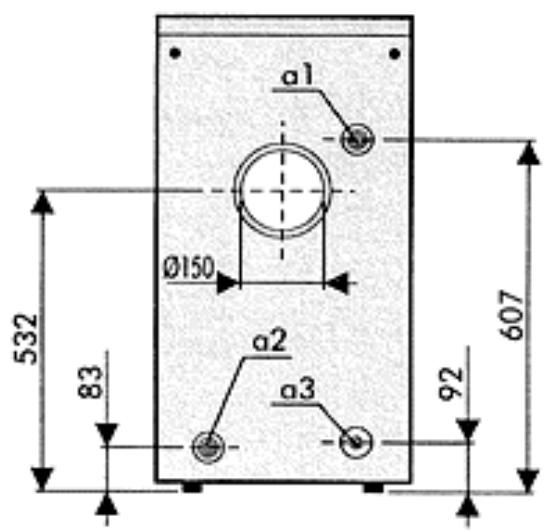

Dimensions en mm

fig.1

a1 Départ du chauffage 1/4 a2 Retour du chauffage 0 1/4" a3 Vidange de la chaudière 1/2"

CHARACTERISTIQUES TECHNIQUES ELEMENTS PRINCIPAUX

SEL		23	33
Puisance thermique utile	kW	23	31,4
	kcal/h	19.780	27.000
Puisance thermique du foyer	kW	25,5	34,7
	kcal/h	21.930	29.900
Rendement utile	%	90,1	92,2
Capacité de la chaudière	1	14,5	17,4
ΔP du circuit d'eau ΔT 10°C	mbars	3	4
ΔP du circuit des fumées	mbars	0,1	0,16
Pression d'exercice du circuit de chauffage	bars	4	4
Éléments	n°	3	4
Départ du chauffage	Ø	1 1/4"	1 1/4"
Retour du chauffage	Ø	1 1/4"	1 1/4"
Vidage de la chaudière	Ø	1/2"	1/2"
Poids	kg	96	118
Emballage	mm.	510 x 510 x 980

fig.2

1 Brûleur 2 Plaque de connexion du brûleur 3 Corps de la chaudière en fonte

4 Plaque d'inspection de la chaudière 5 Regard de visite des sondes : thermomètre

thermostat de réglage

thermostat de sûreté totale

6 Isolation du corps de la chaudière

Tableau de commande

fig.3

Installation

L'installation de la chaudière ne doit être effectuée que par un personnel professionnellement qualifié, selon les instructions du fabricant et conformément à toutes les normes et les dispositions qui régissent le secteur. Nous recommandons en particulier de respecter les normes en matière de sécurité et celles qui régissent la construction et l'installation des conduits de fumée.

Branchement hydraulique

Effectuer le branchement hydraulique de l'appareil en respectant les indications qui se trouvent près de chaque raccordement et celles reportées sur la figure 1 de ce livre. Le branchement doit être effectué de façon à ce que tous les tuyaux soient libres de contraintes. Nous rappelons que la pression de remplissage de l'installation doit être comprise entre 1,2 et 1,5 bars.

Nous recommandons de raccorder la chaudière à un bon conduit de fumée, construit conformément aux normes en vigueur. Le conduit entre la chaudière et le conduit de fumée doit être d'un matériel prévu à cet effet, c'est-à-dire résistant à la température et à la corrosion. Aux points de jonction, nous recommandons de soigner l'étanchéité et d'isoler thermiquement tout le conduit entre la chaudière et la cheminée afin d'éviter la formation d'eau de condensation.

Connexions electriques

Nous conseillons d'interposer un interrupteur bipolaire entre le réseau et l'appareil, avec une ouverture des contacts d'au moins 3 mm, pourvu de fusibles de 5A max. Brancher la chaudière sur une ligne électrique de 230 V - 50 Hz phase/neutre.

Nous recommandons en outre de brancher l'appareil sur une bonne installation de mise à la terre.

Lamborghini décline toute responsabilité pour des dommages causés aux personnes ou aux choses, dus au branchement de l'appareil à une mauvaise installation de mise à la terre.

Le câble d'alimentation 3 et le câble du brûleur 4 peuvent être positionnés à droite ou à gauche, en fonction des besoins de l'utilisateur. Ôter les vis 1 du panneau de contrôle et les vis 2 du couvercle et procéder comme indiqué à la figure (fig. 4).

fig.4

fig.5

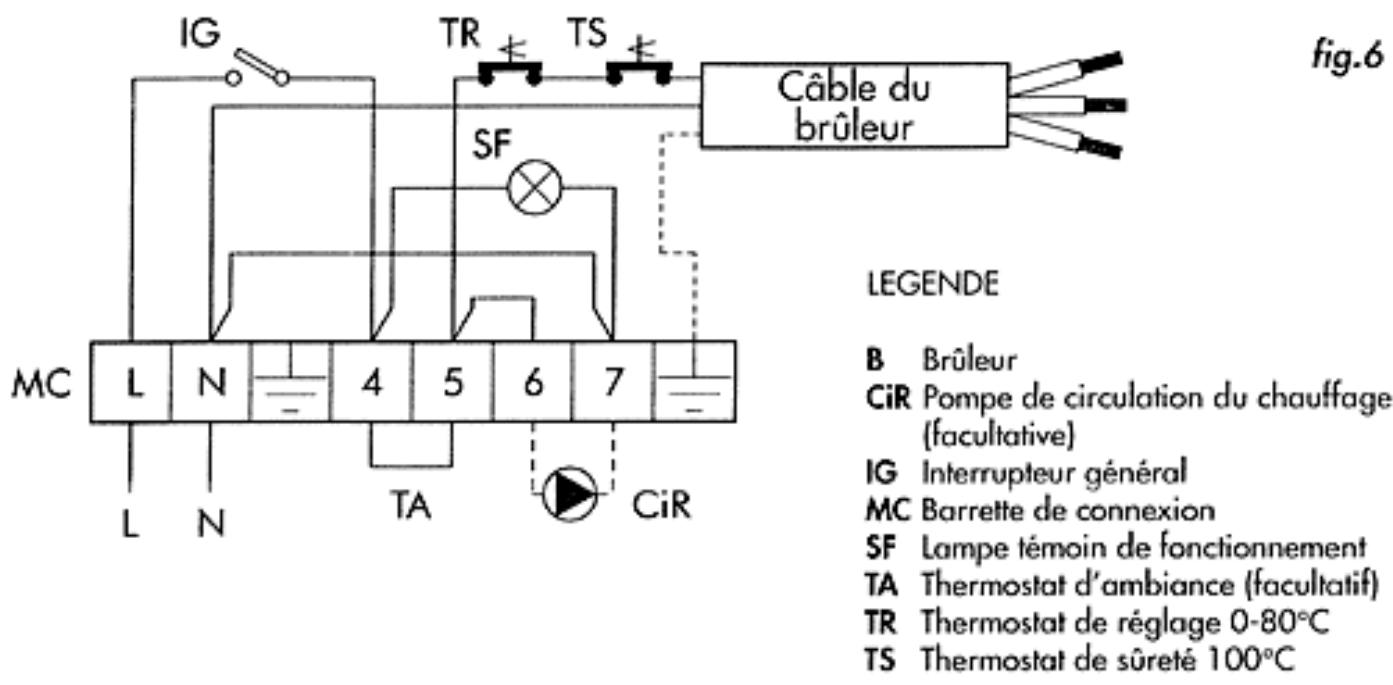

SCHEMA De montage

Pour brancher l'horloge de programmation, raccorder le moteur de l'horloge aux bornes N et 4 et le contact de l'horloge aux bornes 4 et 5 en série au thermostat d'ambiance TA (facultatif).

Avant l'allumage initial

Avant l'allumage initial, il est de règle de vérifier:

• Que l'installation soit remplie à la juste pression et soit purgée. Qu'il n'y ait pas de pertes d'eau ou de combustible.
• Que l'alimentation électrique soit correcte.
• Que tout le conduit des fumées ait été effectué correctement et qu'il ne soit pas situé à proximité de parties inflammables ou qu'il les traverse. Qu'il n'y ait pas de substances inflammables à proximité de l'appareil.
• Que le brûleur soit proportionnel à la puissance de la chaudière.
• Que les vannes d'interception d'eau soient ouvertes.

Apres l'allumage initial

Après le premier allumage, il est de règle de vérifier que :

Le brûleur fonctionne correctement. Ce contrôle doit être effectué avec les instruments prévus à cet effet. - Les thermostats fonctionnent correctement. L'eau circule dans l'installation. L'évacuation des fumées s'effectue complètement par la cheminée.

Allumage initial

Lorsque les vérifications préliminaires ont été faites, on peut alors effectuer les manœuvres d'allumage suivantes:

Ouvrir la vanne d'interception du combustible (facultative). - Régler le thermostat de la chaudière à la valeur souhaitée. - Débrancher l'interrupteur en amont de la chaudière et le sélecteur marche/arrêt placé sur le tableau de commande.

Pour de brèves périodes d'arrêts, il suffit d'intervenir sur l'interrupteur allumage/arrêt placé sur le tableau de commande. Pour de longues périodes d'arrêt en hiver, il faut introduire l'antigel approprié dans l'installation ou la vidanger complètement, pour éviter les dommages provoqués par le gel.

Reglage du bruleur

Pour le réglage du brûleur, consulter nos notices spéciales incluses dans l'emballage du groupe thermique.

Entretien

L'entretien de la chaudière doit être effectué par un personnel professionnellement qualifié. Il est de règle de faire vérifier l'appareil au moins une fois par an, avant l'hiver. Ce contrôle doit concerner le nettoyage de la chaudière, mais aussi le bon fonctionnement de tous ses dispositifs de contrôle et de sécurité, ainsi que le brûleur. Il faut en outre vérifier l'état de tout le parcours d'évacuation des fumées.

Nettoyage de la chaudiere

• Débrancher la chaudière du réseau électrique.
• Devisser les vis 1 et retirer le panneau 2 (fig.7).
• Devisser les vis 3 et retirer le couvercle 4 (fig.7). Retirer le panneau frontal 5 (fig.7).

fig.7

Retirer le brûleur 6. - Dévisser les vis 7 et refermer la plaque porte-brûleur 8. - Dévisser les vis 9 et retirer la plaque d'inspection 10. - Vérifier tout le conduit des fumées et, si nécessaire, le nettoyer.

fig.8

Pour le nettoyage du brûleur, consulter la notice d'instructions spéciale.

Installation du KIT de l'horloge de programmaticn

Pour installer l'horloge de programmation, retirer le bouchon de l'ouverture prédisposée pour l'installation de l'horloge de programmation et utiliser les quatre vis de fixation fournies en dotation (Fig.9). Pour les connexions électriques, raccorder les cables selon les indications fournies à la page 31.

fig.9

Reglage de l'horloge de programmation

fig.10

Selecteur sur la position "i"

La chaudière est désactivée.

Selecteur sur la position intermediaire "i" et "o"

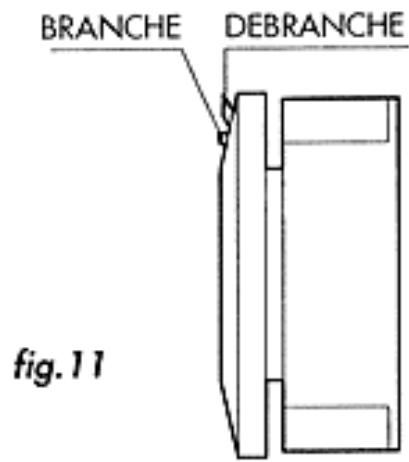

La chaudière est commandée par le programme affiché sur l'horloge au moyen des curseurs à levier (Fig. 11).

Le programme affiché est alors exclu. La chaudière est asservie au thermostat de chauffage ou au thermostat d'ambiance (facultatif).

Pour programmer l'horloge, mettre le curseur à levier sur la position BRANCHE pour que la chaudière fonctionne, et le mettre sur la position DEBRANCHE pour l'arrêter.
