SEC - Chaudière LAMBORGHINI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière à haut rendement pour chauffage domestique ou industriel
Marque	LAMBORGHINI
Modèle	SEC (déclinaisons de SEC 20 à SEC 80)
Combustible	Liquide (fioul) et/ou gazeux (gaz)
Corps de chaudière	Fonte assemblée par bicones et tirants d'acier
Puissance thermique utile (SEC 40)	46,5 kW (40 000 kcal/h)
Puissance thermique nominale (SEC 40)	51,4 kW (44 200 kcal/h)
Pression de fonctionnement	4 bar
Température maxi eau	90 °C
Température mini eau	45 °C
Contenu en eau (SEC 40)	17 litres
Poids du corps (SEC 40)	130 kg
Dimensions (SEC 40)	620 mm (A) x 130 mm (B), diamètre raccordement 105 mm
Alimentation électrique	230 V - 50/60 Hz, fusible 5 A max
Raccordement chauffage départ/retour	1 1/2"
Vidange	1/2"
Soupape de sécurité	Obligatoire sur circuit chauffage
Isolation	Laine de verre épaisse + habillage peint
Tableau de bord	Interrupteur Marche/Arrêt, thermostats de réglage et sécurité, témoins
Entretien périodique	Nettoyage annuel intérieur et conduits, contrôle brûleur
Accessoires optionnels	Kit horloge programmateur, capot d'isolation acoustique

FOIRE AUX QUESTIONS - SEC LAMBORGHINI

Quelle est la pression de fonctionnement idéale de la chaudière SEC ?

La pression de fonctionnement de la chaudière est de 4 bar. À froid, la pression de l'installation doit être comprise entre 0,5 et 1,5 bar.

Comment allumer la chaudière pour la première fois ?

Avant l'allumage, vérifiez que l'installation est remplie et purgée, qu'il n'y a pas de fuites, que l'alimentation électrique est correcte et que le brûleur est adapté. Ouvrez la soupape d'arrêt de combustible, réglez le thermostat sur la valeur souhaitée, puis fermez l'interrupteur général et l'interrupteur Marche/Arrêt du tableau de bord.

Comment éteindre la chaudière pour une longue période ?

Pour un arrêt prolongé en hiver, afin d'éviter des dommages dus au gel, il est recommandé d'ajouter un antigel dans l'installation ou de la vider complètement. Pour une courte interruption, il suffit d'actionner l'interrupteur Marche/Arrêt.

La chaudière nécessite-t-elle un vase d'expansion ?

Oui, l'appareil n'est pas équipé de vase d'expansion. Son raccordement doit être réalisé par un installateur qualifié. La pression à froid doit être maintenue entre 0,5 et 1,5 bar.

Quel entretien périodique est conseillé ?

Il est conseillé de faire contrôler la chaudière au moins une fois par an avant la saison hivernale. L'entretien comprend le nettoyage de l'intérieur de la chaudière, le contrôle des conduits de fumée et le bon fonctionnement du brûleur et des dispositifs de sécurité.

Peut-on brancher un thermostat d'ambiance sur la chaudière SEC ?

Oui, un thermostat d'ambiance (TA) peut être branché selon le schéma électrique fourni dans la notice. Il permet de réguler la température ambiante en complément des thermostats de la chaudière.

Comment nettoyer l'intérieur de la chaudière ?

Coupez d'abord l'alimentation électrique. Retirez les panneaux d'habillage, puis nettoyez l'intérieur de la chaudière. Contrôlez et nettoyez également tous les conduits de fumée. Pour le brûleur, reportez-vous à sa notice spécifique.

Que faire en cas de gel ?

Pour éviter les dégâts de gel lors d'un arrêt prolongé en hiver, introduisez un antigel adapté dans l'installation ou videz-la complètement. Videz également la chaudière si nécessaire.

Comment installer le kit horloge programmateur ?

Retirez le bouchon du trou prévu sur le tableau de bord. Fixez l'horloge à l'aide des 4 vis fournies. Branchez les contacts 1 (phase) et 2 (neutre) en 230 V, et les contacts 3 et 5 sur la ligne thermostatique. La programmation se fait en tournant le disque et en abaissant les cavaliers par tranches de 15 minutes.

Quel type de brûleur est adapté à la chaudière SEC ?

La chaudière SEC est conçue pour fonctionner avec des brûleurs de combustibles liquides et/ou gazeux. Le brûleur doit être proportionné à la puissance de la chaudière. Consultez les caractéristiques techniques pour choisir le modèle adapté (ex. SEC 40 : 46,5 kW utile).

MODE D'EMPLOI SEC LAMBORGHINI

Lire attentivement le mode d'emploi et les instructions du présent livre car ils fournissent des indications de l'emploi et de la manutention.

Conserver avec soin ce livre pour ulterieures consultations.

L'installation doit être effectuée par un personnel qualifié qui sera responsable de respecter les normes de sécurité en vigueur.

INDICE PAGINA

GENERALITES 21

DIMENSIONS ET CHARACTERISTIQUES TECHNIQUES 21

COMPOSANTS PRINCIPAUX 23

INSTALLATION 23

BRANCHEMENTS ELECTRIQUES ET SCHEMAS 23

VERIFICATIONS ET CONTROLES 25

ALLUMAGE ET EXTINCTION 24

ENTRETIEN PERIODIQUE 25

COMBINAISON CHAUDIERE-BALLON ECS 27

MONTAGE DU CAPOT D'ISOLATION ACOUSTIQUE 29

MONTAGE KIT HORLOGE PROGRAMMATEUR 30

Toutes nos félicitations...

Vous avez fait le bon choix!

LAMBORGHINI garantit non seulement la qualité du produit, mais également l'efficacité de son réseau d'Assistance Technique.

CONTACTER, POUR TOUTES VOS

NECESSITES L'AGENCE "LAMBORGHINI" LA PLUS PROCHE.

Lire attentivement les instructions et les précautions contenues dans cette brochure car elles fournissent des indications importantes sur la sécurité de l'installation, de l'utilisation et de la maintenance.

Conserver soigneusement et consulter cette brochure pour toutes vos nécessités.

L'installation doit être réalisée par un personnel qualifié qui sera responsable du respect des normes de sécurité en vigueur.

La série SEC est un générateur de chaleur à haut rendement pour chauffage domestique ou industriel, approprié au fonctionnement avec brûleurs de combustibles liquides et/ou gazeux.

Le corps de la chaudière est constitué d'éléments en fonte, assemblés par bicones et tirants d'acier, dont le profil a été particulièrement étudié, avec une répartition optimale des ailettes, permettant une grande efficacité thermique et par conséquent une économie d'énergie importante.

L'esthétique et l'isolation complète sont assurées par un élégant tableau de bord, un habillage peint assemblé par pression, et par un revêtement en laine de verre de grosse épaisseur qui réduit au minimum les déperditions de chaleur dans le local.

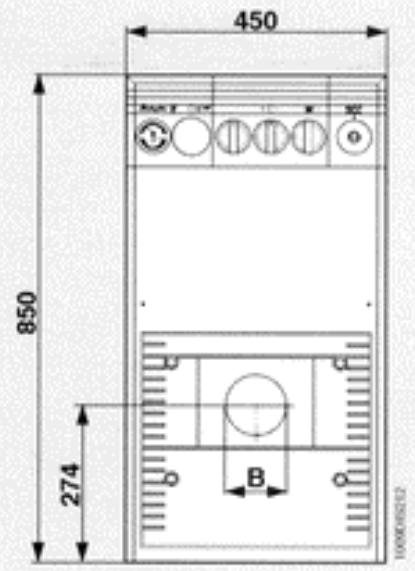

	SEC 20	SEC 27	SEC 32	SEC 40	SEC 50	SEC 60	SEC 70	SEC 80

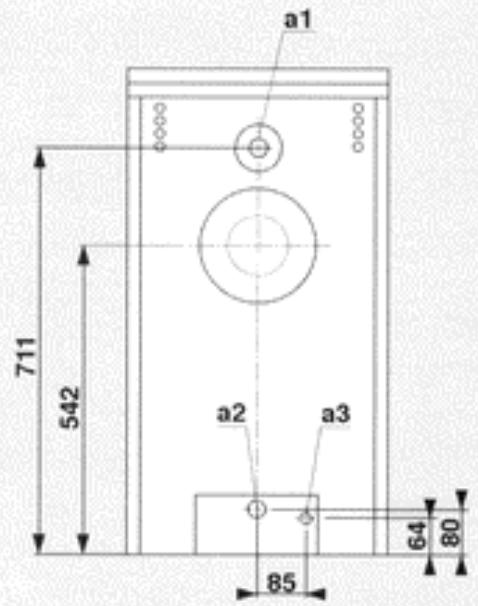

a1	Dépant chauffage 1 1/2"
a2	Retour chauffage 1 1/2"
a3	Vidange chaudière 1/2"
A	mm	420	420	420	620	620	820	820
B	mm	130	130	130	130	180	180	180
∅	mm	105	105	105	105	105	125	125

CHARACTERISTIQUES TECHNIQUES

		SEC 20	SEC 27	SEC 32	SEC 40	SEC 50	SEC 60	SEC 70	SEC 80
PUISSANGE	kW	20,9	30,6	34,9	46,5	58,1	69,8	81,4	93,3
THERMIQUE UTILE	kcal/h	18000	26300	30000	40000	50000	60000	70000	80200
PUISSANGE	kW	23,3	34,0	38,6	51,4	64,1	77,2	89,7	103,2
THERMIQUE NOMINALE	kcal/h	20000	29200	33200	44200	55100	66400	77100	88800
PUISSANGE	kW	15,1	24,3	24,4	32,5	40,5	48,8	57,0	73,2
UTILE RÉGLABLE JUSQU'À	kcal/h	13000	20900	21000	28000	34800	42000	49000	63000
N° ÉL.		2	3	3	4	5	6	7	8
CONTENU EAU	lt	11	14	14	17	20	23	26	29
LONGUEUR CHAMBRE COMBUSTION	mm	286	386	386	486	586	686	786	886
DIMENSIONS CHAMBRE COMBUSTION	mm	260x310	260x310	260x310	260x310	260x310	260x310	260x310	260x310
PRESSION FONCTIONNEMENT	bar	4	4	4	4	4	4	4	4
PERTE DE CHARGE CHAMBRE COMBUSTION	Δp mbar	0,12	0,10	0,12	0,13	0,15	0,17	0,18	0,20
VOLUME CHAMBRE COMBUSTION	lt	12,09	20,15	20,15	28,21	36,27	52,39	60,45	68,51
PERTE DE	Δl 10	1	1,8	1,8	4,2	7,2	11	15	20
CHARGE EN EAU	Δl 20				1	1,6	2,3	3,3	4,5
POIDS CORPS	kg	80	105	107	130	155	180	205	230

NOTA: La température maximum de fonctionnement de l'eau de chauffage de l'installation est de 90°C. La température minimum de fonctionnement de l'eau de chauffage de l'installation est de 45°C.

TABLEAU DE BORD SEC

Fig. 2

1 Élément avant 2 Élément intermédiaire 3 Élément arrière 4 Nipple 5 Prise de raccordement carreau 6 Plaque porte brûleur

7 Isolant plaque porte brûleur 8 Volet de nettoyage 9 Isolant volet de nettoyage 0 Robinet de vidange 1 Trou(s) pour serre-cables

Installation

L'installation de la chaudière ne doit être faite que par un personnel qualifié, suivant les instructions du constructeur et dans le respect de toutes les normes légales en la matière.

Il est recommandé de façon toute particulière de respecter les règles de sécurité ainsi que celles régissant la construction et l'implantation des canneaux montants.

Raccordement hydraulique

Effectuer le raccordement hydraulique de l'appareil en respectant les indications situées à côté de chaque prise de raccordement ainsi que celles de la fig. 1 de cette notice.

Le raccordement doit être réalisé de manière à ne pas créer de tension sur les tuyaux. Il est obligatoire de monter une soupape de sécurité sur le circuit de chauffage, à un endroit le plus proche possible de la chaudière, sans interposer d'obstacles ou d'organes d'arrêt entre cette soupape et la chaudière.

L'appareil n'est pas équipé de vase d'expansion. Son raccordement est donc à faire exécuter par l'installateur.

Nous rappelons à ce propos que la pression de l'installation, à froid, doit être comprise entre 0,5 et 1,5 Bars.

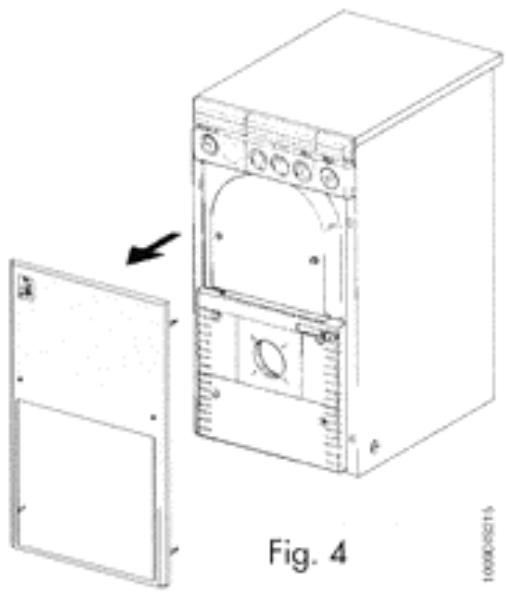

Raccordement au carneau montant

Il est recommandé de raccorder la chaudière à un carneau montant de bonne qualité réalisé dans le respect des normes en vigueur.

Le conduit reliant la chaudière et le carneau montant doit être réalisé en matériel au prévu à cet effet, c'est-à-dire résistant à la température et à la corrosion.

Au niveau des points de jonction, nous recommandons de soigner particulièrement l'étanchéité et d'isoler thermiquement tout le conduit entre chaudière et carreau afin d'éviter la formation de condensation.

Branchements electriques et schemas

Effectuer les branchements des pompes, du brûleur et du thermostat d'ambiance événuel en respectant les indications du schéma en annexe (Fig. 6/7).

Nous recommandons d'installer un interrupteur bipolaire entre le réseau et l'appareil avec ouverture des contacts minimum de 3 mm et fusibles de 5 A max.

Pour chaque connexion électrique, utiliser les serre-cables en notation.

Nous recommandons en outre la mise à la terre parfaite de l'installation.

Lamborghini Calor SpA décline toute responsabilité en cas de dommage aux personnes ou aux biens dérivant de l'absence de branchement de l'installation à un bon dispositif de mise à la terre.

NB : Le câble brûleur (Pos. 1 Fig. 5) peut être positionné, selon les exigences de l'utilisateur, à droite ou à gauche.

Fig. 5

SCHEMA DE BRANCHEMENT SEC Fig. 6 SCHEMA DE PRINCIPLE SEC

Fig. 7

Legende

B Bruleur

CBr Connexion brûleur

CBoi Connecteur bouilleur

IG Interrupteur général

SB Témoin de blocage

SF Témoin de fonctionnement TA Thermostat d'ambiance (éventuel) TR Thermostat de réglage TS Thermostat de sécurité

Avant l'allumage initial

Avant l'allumage initial, il est conseillé de vérifier les éléments suivants:

L'installation est remplie à la bonne pression et bien purgée; b) Absence de fuites d'eau ou de combustible; c) L'alimentation électrique est correcte; d) Tous les conduits de fumée sont réalisés correctement, à distance des parties inflammables, et ne les traversent pas; e) Absence de substances inflammables dans le voisinage de l'appareil; f) Le brûleur est proportionné à la puissance de la chaudière; g) Les soupapes d'arrêt d'eau sont ouvertes;

Apres l'allumage initial

Après l'allumage initial, il est conseillé de contrôler que :

Le brûleur fonctionne correctement. Ce contrôle doit être fait avec les instruments appropriés ; les thermostats fonctionnent de façon correcte ; l'eau circule dans l'installation ; l'évacuation des fumées se fait complètement par le conduit.

Allumage initial

Une fois les contrôles préliminaires effectués, il est possible de procéder aux manœuvres d'allumage suivantes:

1 Ouvrir la soupape d'arrêt de combustible (éventuelle) ; 2 Régler le thermostat chaudière (Fig. 2) sur la valeur désirée ; 3 Fermer l'interrupteur en amont de la chaudière et l'interrupteur Marche/Arrêt (Fig. 2) installé sur le tableau de commande.

Extinction

Pour des périodes d'interruption assez courtes, il suffit d'actionner l'interrupteur Marche/Arrêt (Fig.2) situé sur le tableau de commande.

Pour les arrêts de longue durée en période hivernale, afin d'éviter des dommages causés par le gel, introduire l'antigel prévu à cet effet dans l'installation ou vider celle-ci complètement.

Entretien periodique

L'entretien de la chaudière doit être effectué par un personnel qualifié.

Il est de bonne norme de faire contrôler l'appareil au moins une fois par an avant la saison hivernale.

Ce contrôle doit être effectué, outre l'état de propreté de la chaudière, également sur le fonctionnement correct de tous ses dispositifs de contrôle et de sécurité ainsi que du brûleur.

L'état de tous les conduits d'évacuation des fumées doit également être contrôlé.

Nettoyage de la chaudiere

Couper l'alimentation électrique de la chaudière; Retirer les panneaux 1, 2 et 3 (Fig. 8); Nettoyer ensuite l'intérieur de la chaudière; - Contrôler tous les conduits de fumées et les nettoyer le cas échéant.

Pour le nettoyage du brûleur, consulter la notice d'instruction relative.

Fig. 8

SCHEMA DE PRINCIPLE SEC + BVE

Legende

B Bruleur CIB Pompe de charge ECS CirPompe chauffage EI Interrupteur ETE/HIVER IG Interrupteur general SB Temoin de blocage SF Témoin de fonctionnement TA Thermostat d'ambiance TB Thermostat balloon ECS TR Thermostat de reglage TS Thermostat de sécurité TP Thermostat priorite

Fig. 10

Fig. 11

Circuit hydraulique sec+BVE

LEGENDE B Bruleur CiB Pompe de charge CiR Pompe chauffage S Vanne VE Vase d'expansion VR Clapet anti-retour VS Soupape de sécurité

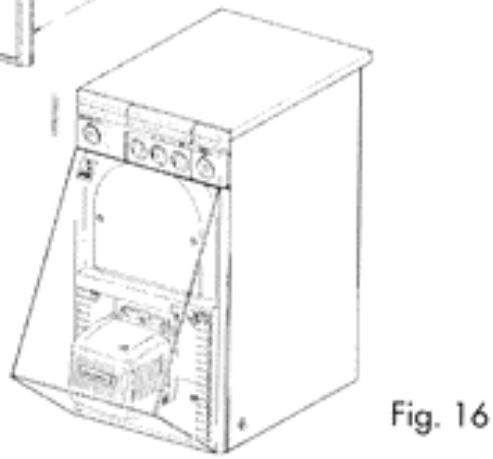

Montage KIT acoustic COVER (CAPOT d'isolation acoustique)

Pour appliquer le kit ACOUSTIC COVER sur le groupe thermique SEC représenté Fig.13, procéder de la façon suivante:

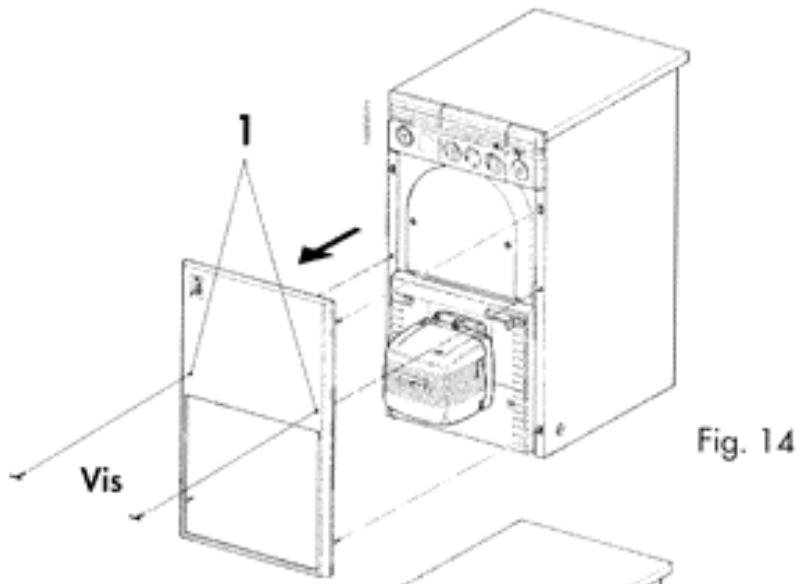

Retirer le panneau antérieur SEC isolé (Fig.14); - Prendre le capot d'insonorisation et le fixer au groupe thermique (Fig. 1.5) à l'aide des vis N. 2; - Après montage de ce capot d'insonorisation, le groupe thermique SEC se présente sous la nouvelle forme suivante (Fig.16).

Fig. 13

Fig. 15

Montage KIT horloge programmateur

Pour l'installation de l'horloge programmateur, retirer le bouchon du trou horloge et utiliser les 4 vis de fixation fournies de série (Fig. 17). Pour les connexions électriques, relier les contacts 1 et 2 respectivement à la phase et au neutre, et les contacts horloge 3 et 5 à la ligne thermostatique (Fig. 18).

Programmation

En tournant le disque programme dans le sens des aiguilles d'une montre, on sélectionne l'heure du jour comme pour une montre normale.

Les temps d'insertion peuvent être sélectionnés en abaissant les tiges mobiles par tranches de 15 minutes à la fois (une tranche par cavalier mobile).

Bornes de branchement 230 V-50/60 Hz

Interrupteur 16 A-250 V~

Fig. 18

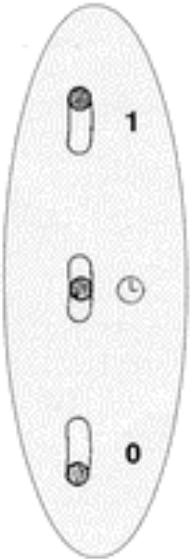

Le commutateur à levier situé à proximité des aiguilles permet les trois possibilités suivantes:

Lever en position "I", le fonctionnement de la chaudière pour le chauffage est exclus. 2 Lever en position "O", la chaudière est en fonctionnement permanent pour le chauffage, commandée par les thermostats chaudière et le thermostat d'ambiance. 3 Lever en position entre "I" et "O", la chaudière fonctionne automatiquement pour le chauffage selon le programme sélectionné par l'utilisateur par le biais des cavaliers mobiles.

Les illustrations et les données sont à titre indicatif et sans engagement. La LAMBORGHINI se réserve le droit d'opposer ses obligations de préavis les modifications qu'elle juge les plus nécessaires pour l'évolution du produit.
