LB 46 - Chaudière LAMBORGHINI - Notice d'utilisation et mode d'emploi gratuit

Marque	LAMBORGHINI
Modèle	LB 46
Type de produit	Chaudière compacte en acier avec production d'eau chaude sanitaire
Poids	150 kg
Puissance utile max	44,8 kW
Puissance foyer max	49,7 kW (42 700 kcal/h)
Rendement utile	90,16 %
Production eau chaude sanitaire (ΔT 25 °C)	1 040 l/h
Prélèvement de pointe (10 min)	140 l
Capacité ballon ECS	90 l
Capacité chaudière	57 l
Pression max circuit chauffage	4 bar
Pression max circuit eau chaude	6 bar
Raccordements	Départ chauffage 1", Retour chauffage 1", Entrée eau froide 3/4", Sortie eau chaude 3/4", Égout 1/2"
Alimentation	Brûleur à air soufflé fioul ou gaz (en option)
Température de sécurité	98 °C (arrêt total)
Température mini	45 °C (interdit circulateurs)
Anode magnésium	Oui, remplaçable
Turbulateurs	Longueur 520 mm (type LB 46)
Entretien	Annuel recommandé, ramonage, nettoyage, contrôle brûleur
Installation	Par personnel qualifié, conformité normes

FOIRE AUX QUESTIONS - LB 46 LAMBORGHINI

Comment installer la chaudière LB 46 ?

L'installation doit être réalisée par un personnel qualifié conformément aux normes de sécurité en vigueur. Avant toute intervention, coupez l'alimentation électrique. Rincez l'installation, remplissez et purgez. Prévoyez un filtre à eau potable et un réducteur de pression si nécessaire.

Quelle est la puissance de la chaudière LB 46 ?

La puissance utile maximale est de 44,8 kW, et la puissance foyer maximale est de 49,7 kW (42 700 kcal/h). Le rendement utile atteint 90,16 %.

Comment effectuer la première mise en route ?

Après avoir rincé, rempli et purgé l'installation, contrôlez la rotation de l'axe des circulateurs. En cas de blocage, dévissez la vis sur l'axe de la pompe et dégommez à l'aide d'un tournevis (fig. A). Vérifiez l'état de l'anode magnésium du ballon.

Que faire si le voyant défaut (SB) s'allume ?

Le voyant défaut indique une panne. Vérifiez l'alimentation électrique, le thermostat de sécurité (déclenché à 98 °C), et le thermostat mini (45 °C). Consultez la notice pour le diagnostic. Si nécessaire, faites appel à un professionnel.

Comment entretenir la chaudière LB 46 ?

Un entretien annuel est vivement recommandé. Il comprend le ramonage de la chaudière (retirer les turbulateurs et brosser les conduits de fumée), le nettoyage, et le réglage/contrôle de combustion du brûleur. Coupez toujours l'alimentation avant intervention.

Quand remplacer l'anode magnésium ?

Vérifiez périodiquement l'état de l'anode magnésium du ballon ECS. Si elle est fortement corrodée (plus de 50 % de perte de matière), remplacez-la. L'extraction se fait en dévissant le raccord de l'anode (fig. B). Cela protège le ballon inox de la corrosion.

Quel type de brûleur utiliser ?

La chaudière fonctionne avec un brûleur à air soufflé adapté au fioul ou au gaz (en option). Le brûleur n'est pas fourni. Le tableau de commande assure la demande de chaleur pour le chauffage ou l'eau chaude.

Comment débloquer le circulateur ?

En cas de blocage, ouvrez la vis située sur l'axe de la pompe (fig. A) et dégommez l'arbre à l'aide d'un tournevis. Vérifiez périodiquement la rotation de l'axe des circulateurs, surtout après un arrêt prolongé.

Quelles sont les dimensions de la chaudière LB 46 ?

Les dimensions d'emballage approximatives sont 790 x 580 x 1620 mm (similaires au modèle LB 31). Le poids est de 150 kg. Pour des dimensions exactes, consultez la notice technique.

Où trouver les pièces détachées ?

Les pièces détachées (anode magnésium, turbulateurs, thermostats, etc.) sont disponibles auprès des revendeurs agréés Lamborghini. Utilisez toujours des pièces d'origine pour garantir la sécurité et les performances.

MODE D'EMPLOI LB 46 LAMBORGHINI

Lire attentivement le mode d'emploi et les instructions du présent livre car ils fournissent des indications importantes pour la sécurité de l'installation, de l'emploi et de l'entretien. Conserver soigneusement ce livre pour toute consultation qui se rendra nécessaire par la suite.

L'installation doit être effectuée par du personnel qualifié qui sera responsable de la conformité avec les normes de sécurité en vigueur.

Description

Chaudière compacte en acier avec production d'eau chaude sanitaire. Réervoir ECS démontable en inox, contenance 90 litres, permet de satisfaire des besoins importants d'eau chaude. Fonctionne soit avec un brûleur à air soufflé fioul ou au gaz (en option).

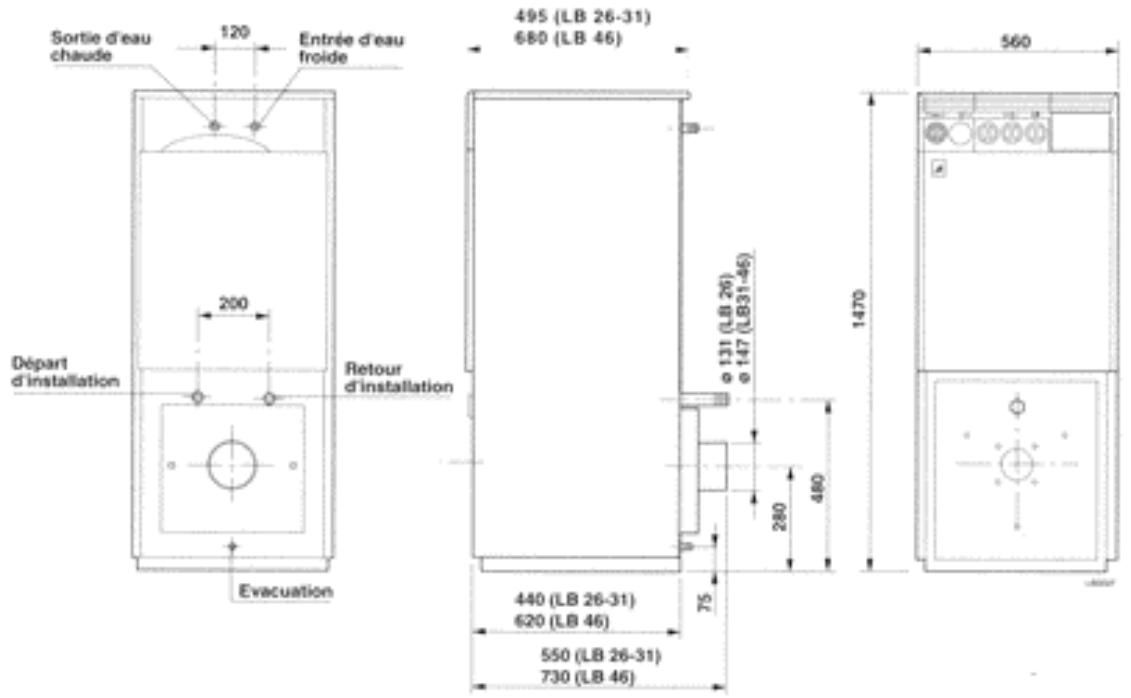

Dimensions en mm

LB		LB 26	LB 31	LB 46
Puisance utile max.	kW	26,6	31,2	44,8
Puisance foyer max.	kcal/h	22.000	26.900	38.500
	kW	28,4	34,7	49,7
	kcal/h	24.400	29.900	42.700
Rendement utile	%	90.16	90	90.16
Production eau chaude sanitaire △T 25℃	l/h	880	1040	1040
Prelèvement de pointe pendant les premiers 10 minutes	l	120	140	140
Remise a l'etat	min.	10	8	7
Capacite ballon	l	90	90	90
Capacite chaudière	l	52	52	57
RefoulementCHAUFFAGE (a1)	Ø	1*	1*	1*
Retourchauffage (a2)	Ø	1*	1*	1*
Entrée euà froide sanitaire (a3)	Ø	3/4*	3/4*	3/4*
Sortie eau chaude sanitaire (a4)	Ø	3/4*	3/4*	3/4*
Egout (a5)	Ø	1/2*	1/2*	1/2*
Pression maxi circuit chauffage	bar	4	4	4
Pression maxi circuit eau chaude	bar	6	6	6
Poids	kg	123	125	150
Emballage	mm	600 x 580 x 1620		790 x 580 x 1620

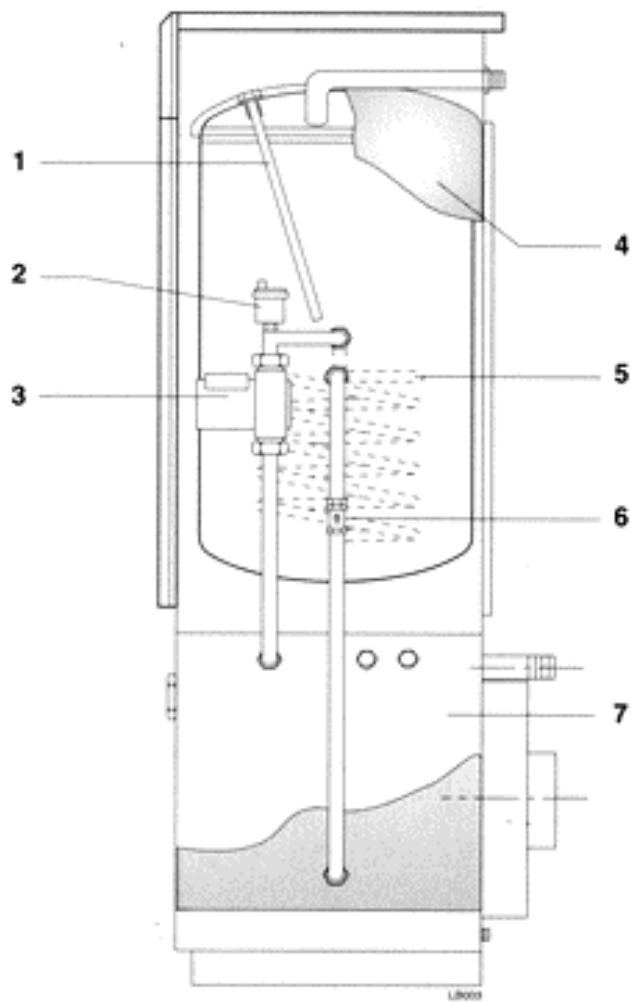

1 - Anode au magnésium 2 - Purgeur automatique 3 - Pompe de charge 4 - Ballon ECS en inox, isolé par laine de verre 5 - Serpentin échangeur en inox 6 - Clapet anti thermosyphon 7 - Corps de chaudière acier (avec turbulateurs type 31)

Tableau de commande fonctionnel. Le câblage du tableau est réalisé de sorte que le brûleur fonctionne en cas de demande d'eau chaude ou de chauffage. Le tableau électrique comprend les organes suivants : un thermostat mini interdit le fonctionnement des circulateurs lorsque la chaudière affiche une température inférieure à 45°C;

un thermostat de sécurité provoque l'arrêt total de la chaudière si la température atteint 98°C. Un thermostat de réglage permet le réglage de la température de fonctionnement de la chaudière.

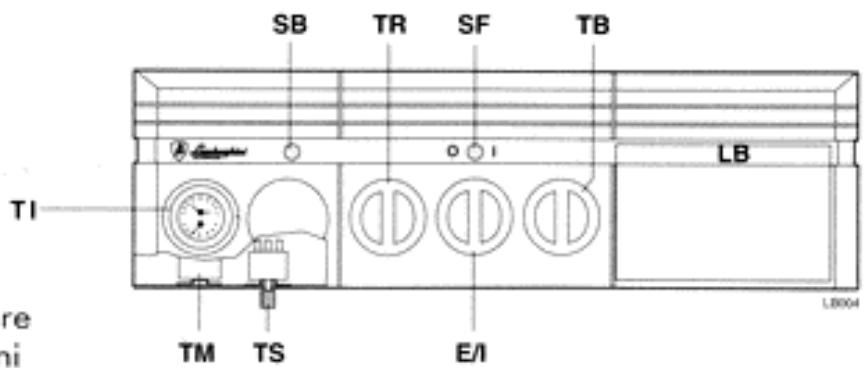

TI - Manomètre thermique SB - Voyant défaut (panne) TR - Thermostat de réglage chaudière SF - Voyant de fonctionnement TB - Thermostat eau chaude sanitaire TM - Thermostat de température mini TS - Thermostat de sécurité E/I - Sélecteur été-hiver

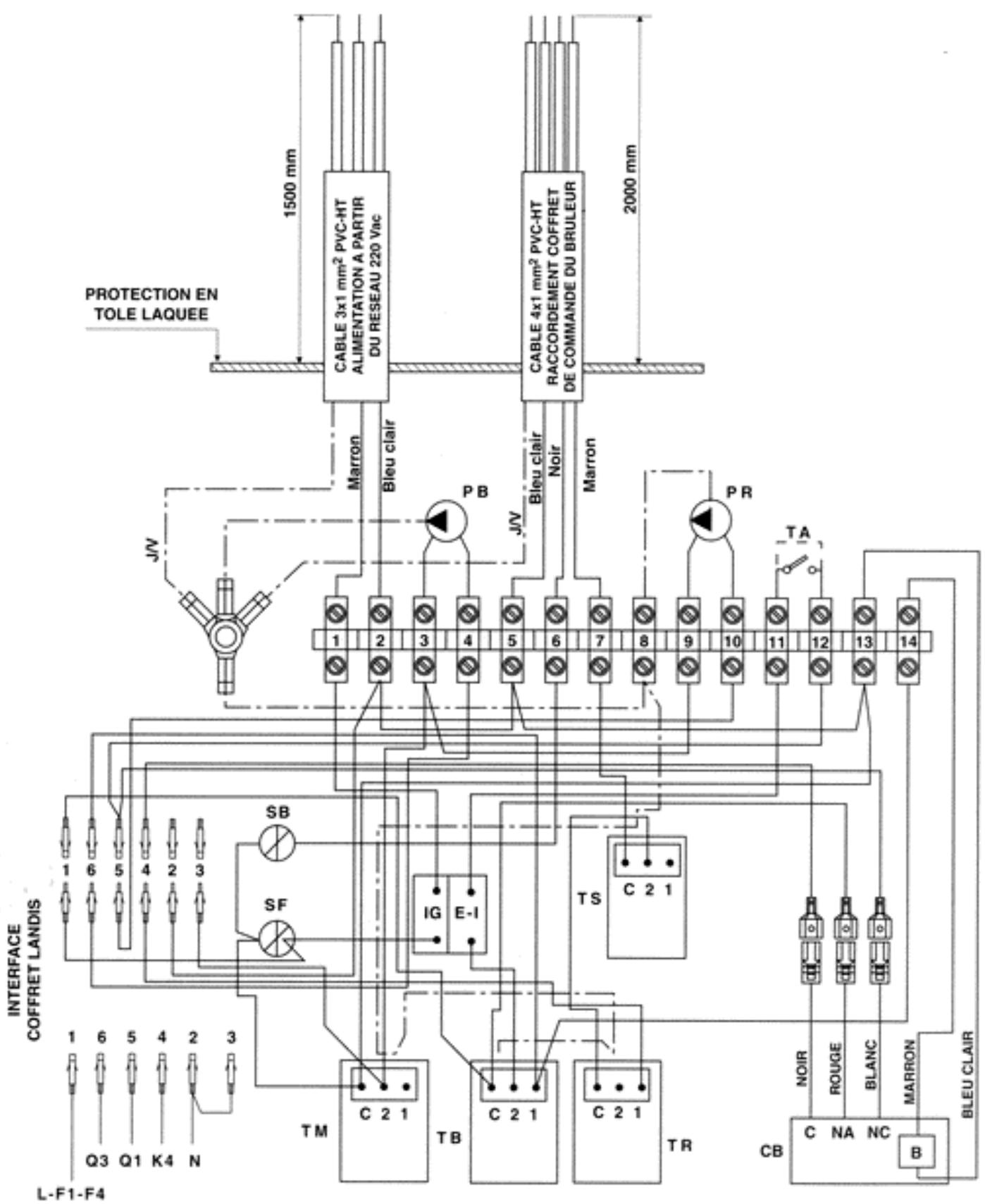

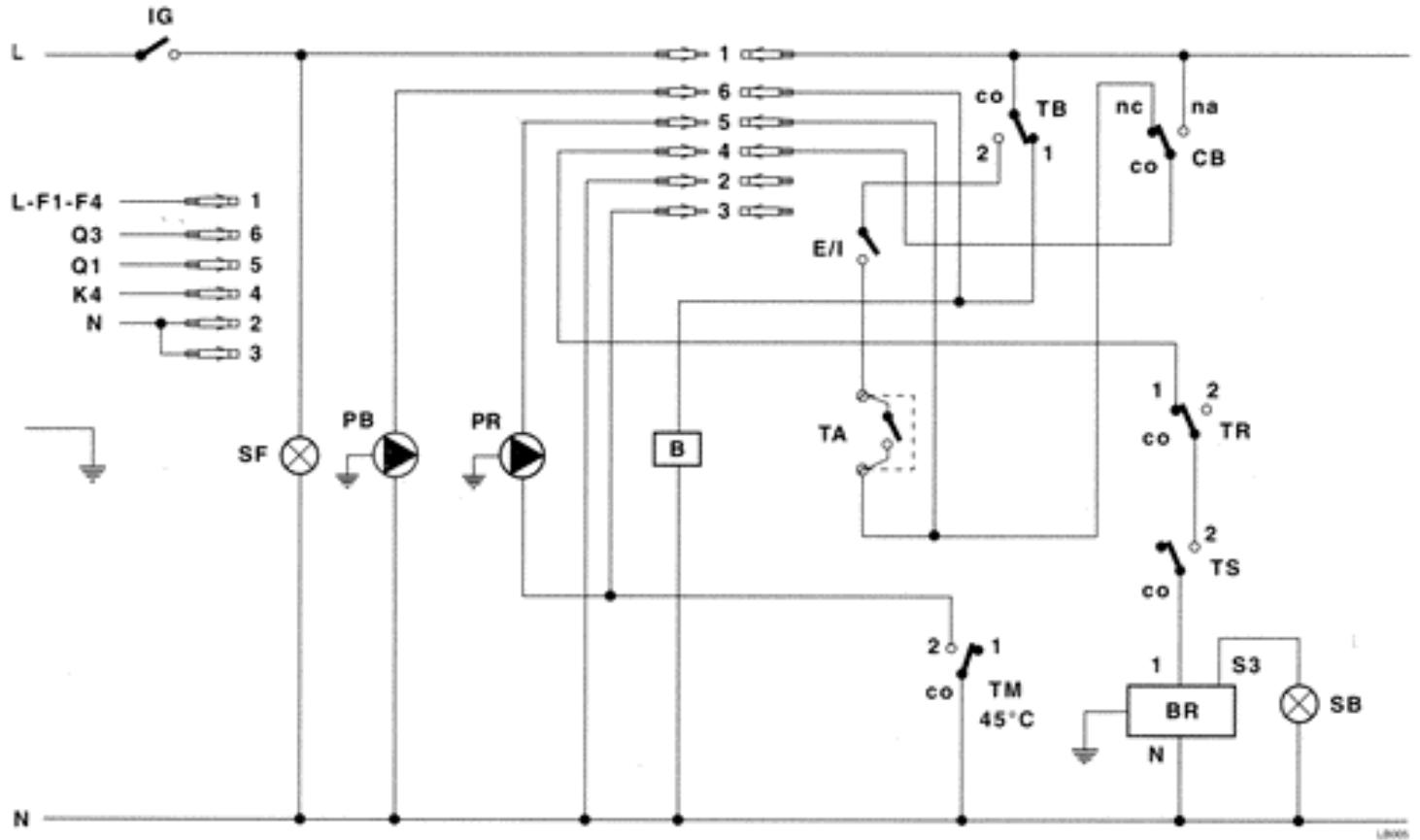

Cablage theorique

IG - Interrupteur principal E/I - Sélecteur été-hiver TA - Thermostat d'ambiance TB - Thermostat eau chaude sanitaire TR - Thermostat de réglage chaudière TM - Thermostat de température mini TS - Thermostat de sécurité

PB - Pompe de charge PR - Pompe chauffage (non fourni) SB - Voyant défaut (panne) SF - Voyant de fonctionnement BR - Relais de commande CB - Contact du relais de commande B - Brûleur (en option)

Mise en ROUTE

À la première mise en route de l'installation, veillez à bien rincer toute l'installation puis remplir et purger. Le circuit sanitaire devra être équipé d'un filtre à eau potable et si nécessaire d'un appareil de traitement d'eau.

Prévoir un réducteur de pression en amont du groupe de sécurité lorsque la pression de service du réseau est supérieure à 0,75 fois la pression du groupe.

On entend par pression de service la pression habituelle dans le réseau en excluant toutes les montées de pression inhabituelles. Le débit et la hauteur manométrique des circulateurs seront adaptés à l'installation.

N. B. À la première mise en route et après un arrêt prolongé, il convient de contrôler la rotation de l'axe des circulateurs. En cas de blocage, ouvrir la vis située sur l'axe de la pompe et dégommer celui-ci à l'aide d'un tournevis. Vérifier périodiquement l'état de l'anode magnésium du ballon, et au besoin la remplacer.

Agir sur la vis située sur le corps du moteur du circulateur pour débloquer l'arbre et réactiver la marche normale (fig. A).

Fig. A

Avec une clé appropriée, dévisser le raccord de l'anode de magnésium pour l'extraire (Fig. B).

Fig. 8

Entretien de la chaudiere

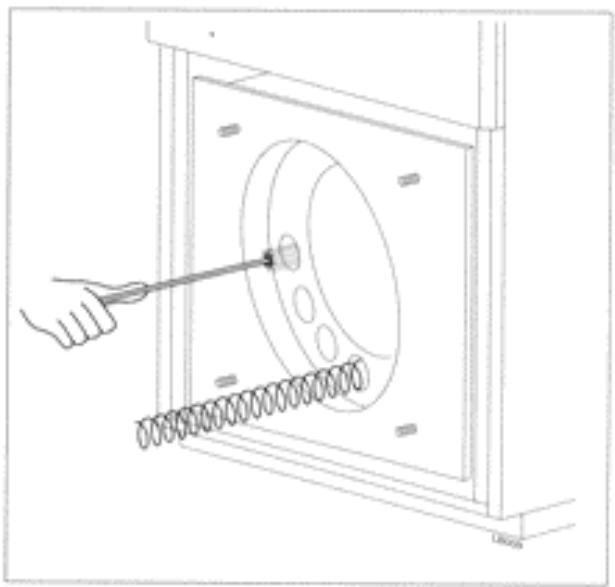

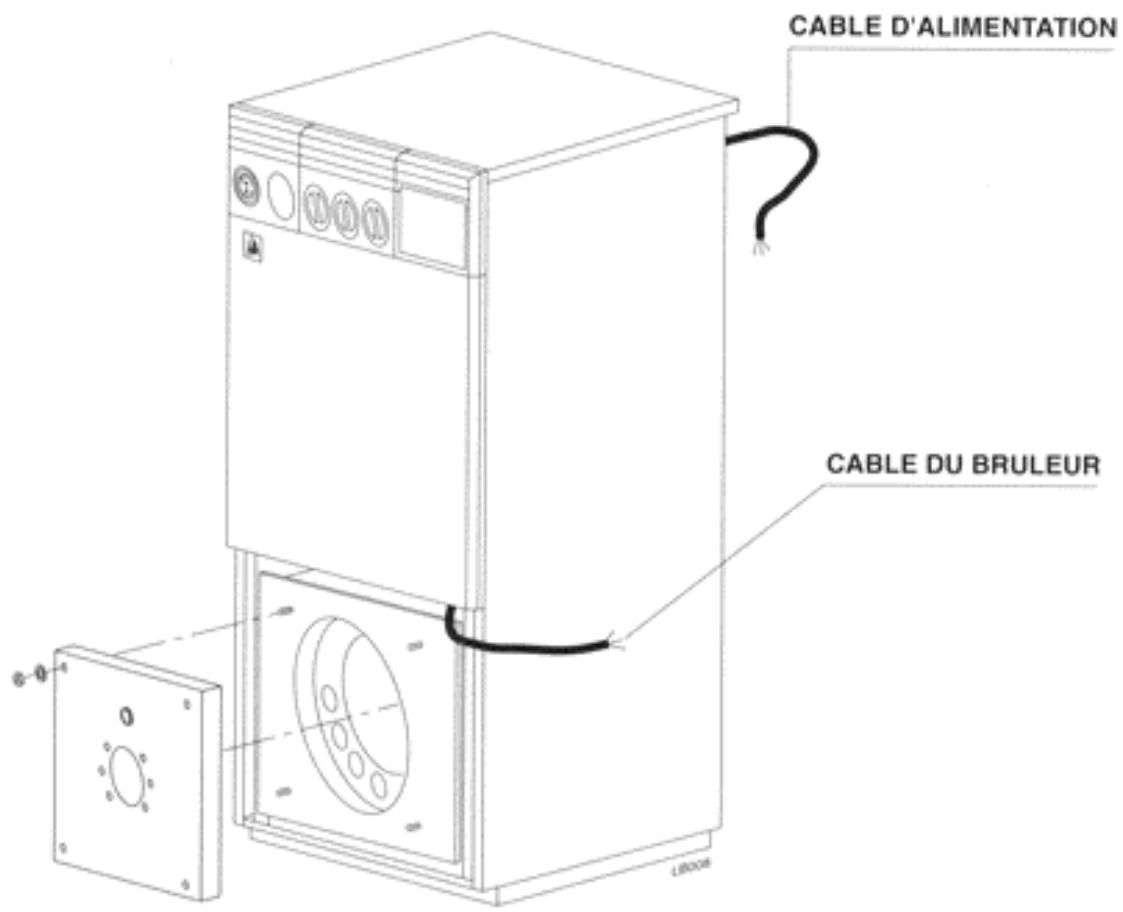

Maintenir la chaudière en parfait état de propreté pour réduire au maximum la consommation d'énergie. Un entretien annuel régulier avec ramonage de la chaudière, le nettoyage, et le réglage contrôle de combustion du brûleur est vivement recommandé. Pour le ramonage de la chaudière, déposer la plaque brûleur, retirer les turbulateurs et nettoyer soigneusement à la brosse l'intégralité du parcours de fumée. (Ne pas oublier de couper l'alimentation électrique avant toute intervention).

Longueur turbulateurs

Type LB 26 : 130 mm.

Type LB 31:300 mm.

Type LB 46:520 mm.

Les illustrations et les données sont à titre indicatif et sans engagement. La Lamborghini se garde le droit d'apporter sans obligation de préavis les modifications qu'elle retient le plus convenables pour l'évolution du produit.
