| Marque | LAMBORGHINI |
| Modèle | FIRE (FIRE 3, FIRE 3R, FIRE 6, FIRE 6R, FIRE 9) |
| Type de produit | Brûleur fioul |
| Combustible | Fioul domestique |
| Alimentation électrique | Monophasé 220V/50Hz (tolérance +10% -15%) |
| Puissance thermique | 16,60 à 106,74 kW selon modèle |
| Consommation de fioul | 1,4 à 9 kg/h selon modèle |
| Viscosité max. du fioul à 20°C | 1,5°E (6 cSt, 41 sec. R1) |
| Boîte de contrôle | Landis LOA 21 ou LOA 22 |
| Pompe | SUNTEC type AS, DANFOSS type BFP 11, DELTA type VM1 |
| Préchauffeur | DANFOSS type FPHB (modèles R uniquement) |
| Transformateur d'allumage | 220V/1,2A – 8kV/20mA |
| Gicleur | Choisir selon tableau (0,40 à 2,25 GPH) |
| Pression de pompe | Réglable de 7 à 14 bar (selon modèle) |
| Tête de combustion | Réglable |
| Clapet d'air | Réglable |
| Détection de flamme | Photorésistance |
| Fonctions de sécurité | Thermostat de sécurité, arrêt en sécurité |
| Entretien | Nettoyage régulier du gicleur, photorésistance, filtres |
FOIRE AUX QUESTIONS - FIRE LAMBORGHINI
Questions des utilisateurs sur FIRE LAMBORGHINI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Brûleur fioul au format PDF gratuitement ! Retrouvez votre notice FIRE - LAMBORGHINI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FIRE de la marque LAMBORGHINI.
MODE D'EMPLOI FIRE LAMBORGHINI
CHARACTERIQUES TECHNIQUES
| MODELE | Puissance | Moleur 2p W | prechauf. W | Absorption A max.* | Poids brut kg | ||
| kg/h | kcal/h | kW | |||||
| FIRE 3 | 1.4 - 4 | 14280 - 40800 | 16,60 - 47,44 | 75 | - | 2 | - |
| FIRE 3R | 4 | 12240 - 40800 | 14,23 - 47,44 | 75 | 110 | 2,50 | - |
| FIRE 6 | 2.4 - 5.5 | 24480 - 56100 | 28,46 - 65,23 | 75 | - | 2,00 | - |
| FIRE 6R | 2.4 - 5.5 | 24480 - 56100 | 28,46 - 65,23 | 75 | 110 | 2,50 | - |
| FIRE 9 | 4.7 - 9 | 47940 - 91800 | 55,74 - 106,74 | 90 | - | 2,30 | - |
- Absorption max. en phase de dépar. avec TR inséré.
Fonctionnement
Tourien
Combustible
Fioul domestique
Viscosité max. à 20°
1,5°E-6cSt-41sec. R1
Alimentation électrique, monophase
V220/50Hz, V+10%-15%
Boîte de contrôle
Landis, type LOA 21/LOA 22
Pompe, avec valve élect.
: SUNTEC, type AS; DANFOSS, type BFP 11; DELTA, type VM1
Prechauffeur
- DANFOSS, type FPHB
Transformateur
V220/1.2A-V8.000/20mA
Courbes debit/pRESSION

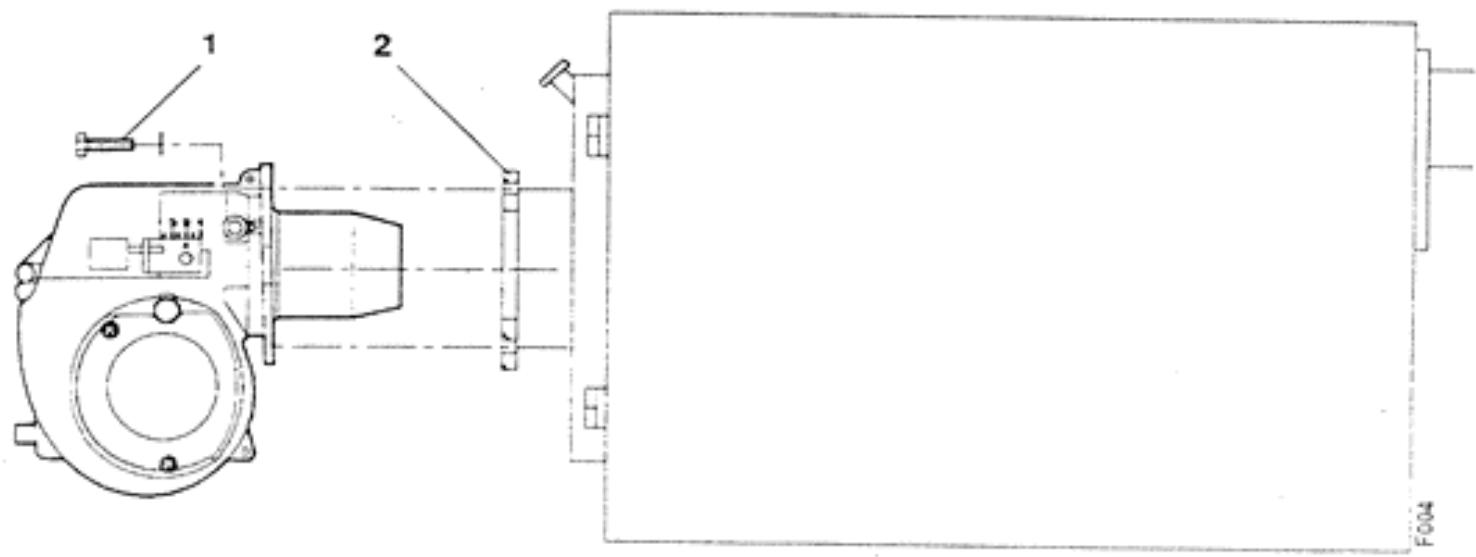

Fixer le brûleur à la chaudière avec les vis 1 (M8) en interposant le joint 2.

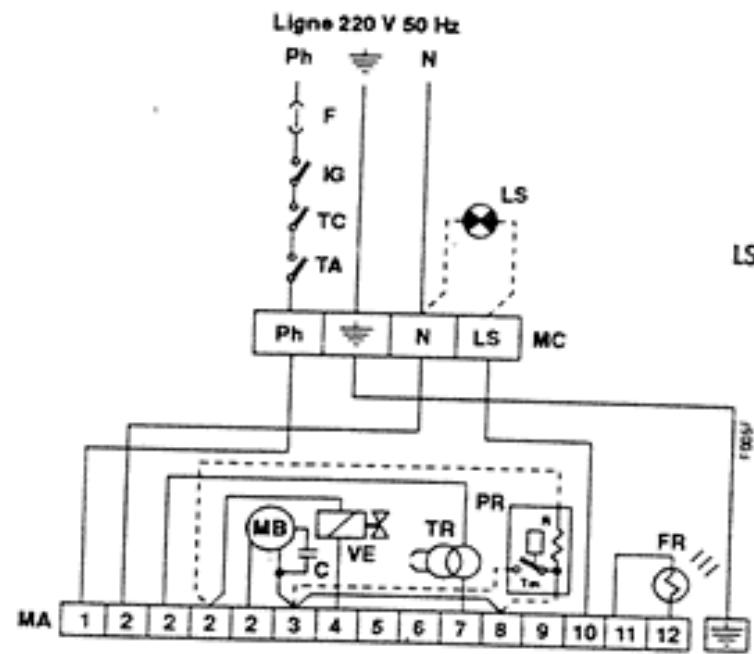

Raccordements electriques
Les raccordements électriques que l'installateur doit effectuer sont:
-ligne d'alimentation -ligne des thermostats -éventuelle témoins de blocage
Attention:
- ne pas inverser le neutre et la phase - réaliser un bon branchement de terre
- le pont 3-8 sur la base LOA n'est que pour les modèles sans préchauffeur.

N. B. : Alimenter le bornier de raccordement (MC) du brûleur à travers le passage-fil situé sous le transformateur.
Legende
CO COMPTEUR-HORAIRE
F FUSIBLE
FR PHOTORESISTANCE
IG INTERRUPTEURGENERAL
LS TEMOIN DE SECURITE
MA BORNIER DE LA BOITE DE CONTROLLE
MB MOTEUR BRULEUR
MC BORNIER DE RACCORDEMENT
P8 PRISE BRULEUR
PR PRECHAUFFEUR
SC FICHE
TA-TC THERMOSTAT CHAUDIERE AMBIANCE
TR TRANSFORMATEUR D'ALLUMAGE
THERMOSTAT DE SÉCURITÉ
Thermostat de minimum
VE VALVE ELECTROMAGNETIQUE
Choix du gicleur
Le choix doit être fait en fonction de la puissance du foyer de la chaudière, en tenant compte du fait que le fioul domestique a un pouvoir calorifique (P. C. I.) de 10200 kcal/kg. Le tableau suivant indique le débit ou la consommation de fioul domestique, en kg/h et en kW, en fonction de la dimension du gicleur (en GPH) et de la pression de la pompe (en bar). Dans le cas de brûleurs avec préchauffeur, les valeurs du débit effectif sont inférieures d'environ 10% aux valeurs indiquées sur ce tableau.
| GICLEUR GPH | PRESSION POMPE bar (kg/cm²) | kg/h KW P/USSANCE | |||||||
| 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | ||
| 0,40 | 1.24 | 1,32 | 1,40 | 1,47 | 1,54 | 1,61 | 1,68 | 1,75 | |
| 14,71 | 15,66 | 16,60 | 17,43 | 18,26 | 19,09 | 19,92 | 20,75 | ||
| 0,50 | 1.45 | 1,57 | 1,65 | 1,73 | 1,81 | 1,89 | 1,97 | 2,05 | |
| 16,62 | 18,62 | 19,57 | 20,51 | 21,50 | 22,42 | 23,36 | 24,31 | ||
| 0,60 | 1,81 | 1,93 | 2,01 | 2,23 | 2,32 | 2,42 | 2,52 | 2,64 | |
| 21,46 | 22,89 | 23,83 | 26,44 | 27,51 | 28,70 | 29,88 | 31,31 | ||
| 0,65 | 2,00 | 2,12 | 2,25 | 3,08 | 2,63 | 2,74 | 2,70 | 2,80 | |
| 23,72 | 25,14 | 26,68 | 36,53 | 31,19 | 32,49 | 32,02 | 33,21 | ||
| 0,75 | 2,35 | 2,50 | 2,65 | 2,80 | 2,95 | 3,07 | 3,20 | 3,33 | |
| 27,87 | 29,65 | 31,43 | 33,21 | 34,99 | 36,41 | 37,95 | 39,49 | ||
| 0,85 | 2,75 | 2,92 | 3,10 | 3,27 | 3,45 | 3,60 | 3,75 | 3,90 | |
| 32,62 | 34,63 | 36,76 | 38,78 | 40,92 | 42,69 | 44,47 | 46,25 | ||
| 1,00 | 3,10 | 3,30 | 3,50 | 3,67 | 3,85 | 4,02 | 4,20 | 4,38 | |
| 36,76 | 39,13 | 41,51 | 43,52 | 45,66 | 47,67 | 48,72 | 51,95 | ||
| 1,25 | 3,85 | 4,12 | 4,40 | 4,61 | 4,82 | 5,03 | 5,25 | 5,46 | |
| 45,66 | 48,86 | 52,18 | 54,67 | 57,16 | 59,65 | 62,26 | 64,75 | ||
| 1,50 | 4,60 | 4,95 | 5,30 | 5,55 | 5,80 | 6,05 | 6,30 | 6,55 | |
| 54,55 | 58,70 | 62,85 | 65,82 | 68,78 | 71,75 | 74,72 | 77,68 | ||
| 1,75 | 5,40 | 5,69 | 6,18 | 6,46 | 6,75 | 7,06 | |||
| 64,04 | 67,48 | 73,29 | 76,61 | 80,05 | 83,73 | ||||
| 2,00 | 6,20 | 6,63 | 7,07 | ||||||
| 73,53 | 78,63 | 83,85 | |||||||
| 2,25 | 6,95 | ||||||||
| 82,42 | |||||||||
Exemplé: puissance du foyer 29kW.
Pour une pression de la pompe de 12 bar, la valeur de plus proche est 28.70 kW, à laquelle correspond un gicleur de 0,60 GPH. Si vous ne disposez pas d'un gicleur optimal, vous pouvez, bien entendu en ne dépassant pas les valeurs indiquées au paragraphe "REGLAGE PRESSION DE LA POMPE", varier la pression de la pompe afin d'obtenir le début désiré.
Montage du gicleur
Une fois que vous avez choisi le gicleur approprié à la puissance de la chaudière, procédez au montage du gicleur sur le brûleur, en procédant comme indiqué au paragraphe "ENTRETIEN" (page 41).

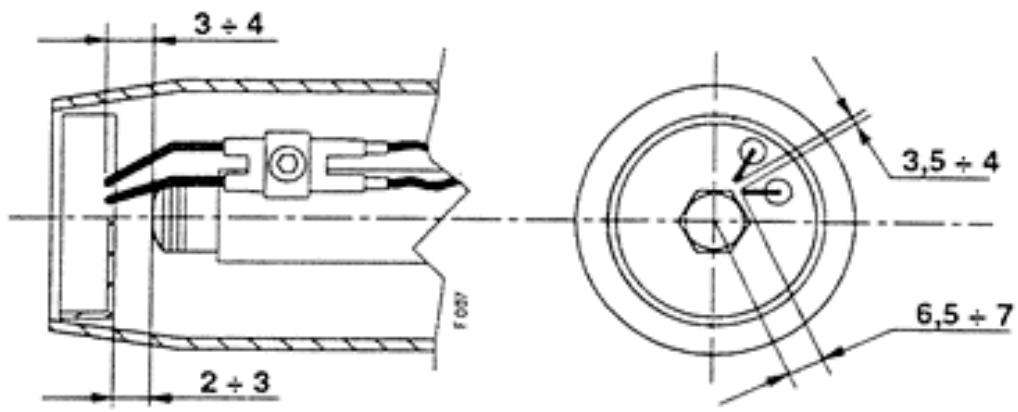

Position electrodes-deflecteur
Après avoir monté le gicleur, vérifier si la position des électrodes et du déflecteur est correcte, selon les valeurs indiquées ci-dessous en mm.
Il est opportun d'effectuer un contrôle des valeurs après chaque intervention sur la tête.

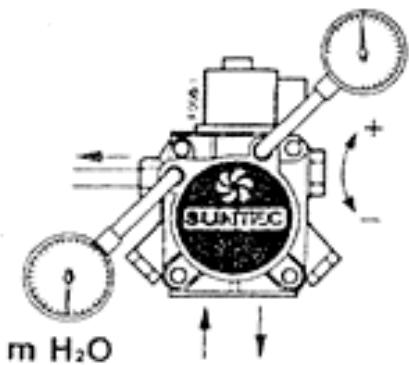

Reglage de pression de la POMPE
La pompe est préréglée en usine à 12 bar.
Pour contrôler la pression, il faut se servir d'un manomètre à bain d'huile.
La pression peut être réglée entre 11 et 14 bar pour des brûleurs FIRE 3, FIRE 6, FIRE 9, et entre 7 et 14 bar pour les brûleurs FIRE 3R, FIRE 6R.
SUNTEC-AS47
DANFOSS-BFP11
DELTA-VM1
Prex. bar


m H2O 100905725

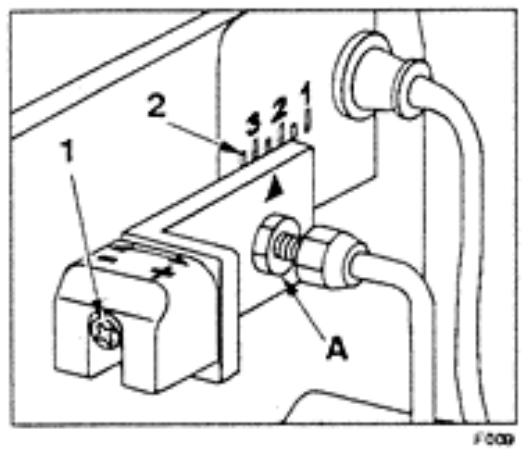

Reglage de la TETE de combustion
Le réglage de la tête se effectue par la vis 1, après avoir desserré l'écrou A, d'après les indications de l'index 2.

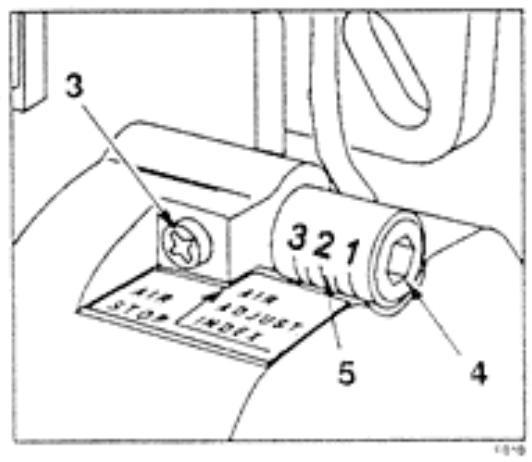

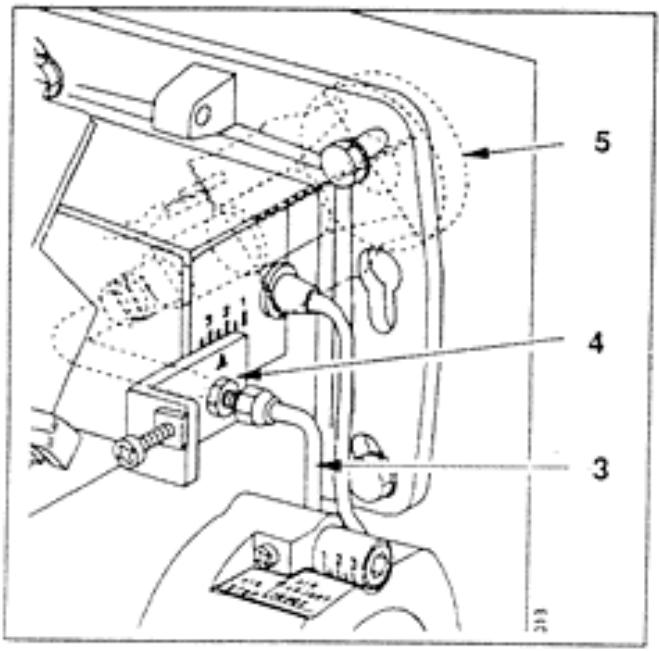

Reglage du CLAPET d'air
Après avoir desserré la vis 3, on peut régler l'air de combustion avec la vis 4, d'après les indications de l'index 5.
Une fois le réglage effectué, resserrer la vis 3.

Position d'orientation du déflecteur et du clapet d'air, par rapport aux différentes valeurs de puissance de la chaudière (kW) et de dimension du gicleur (GPH).
FIRE3-3R
FIRE6-6R
FIRE 9
Il est nécessaire d'effectuer des tests de combustion et agir sur la vis de réglage du clapet d'air pour modifier éventuellement la quantité d'air.
Controle de la combustion
Afin d'obtenir plusieurs rendements de combustion et, pour respecter également l'environnement, il est recommandé d'effectuer le contrôle et le réglage de la combustion à l'aide d'instruments appropriés.
Il faut considérer les valeurs fondamentales suivantes :
- CO_2 indique avec quel excès d'air s'effectue la combustion; si on augmente l'air, la valeur de CO_2% diminue et, si on diminue l'air de combustion, le CO_2% augmente. - Nombre de fumée (Bacharach). Il indique les particules solides non brûlées présentes dans les fumées. Si l'on dépasse le n°2 de l'échelle BH, il est nécessaire de vérifier que le gicleur ne soit pas défectueux et qu'il soit approprié au brûleur et à la chaudière (marque, type, angle de pulvérisation). En général, le n° BH tend à diminuer lorsque la pression de la pompe augmente, dans ce cas faire attention au débit du combustible qui augmente. - Températures des fumées. C'est une valeur qui représente la déperdition de chaleur dans la cheminée; plus la température est élevée, plus il y a de déperdition et le rendement de combustion est inférieur. Si la température est trop élevée, il est nécessaire de diminuer la quantité de fioul domestique brûlé.
Important:
Les lois en vigueur dans certains pays peuvent nécessiter des réglages différents de ceux indiqués et exiger également le respect d'autres paramètres. Les brûleurs de la série FIRE ont été réalisés en conformité avec les normes internationales les plus rigoureuses en matière d'économie d'énergie et de protection de l'environnement.

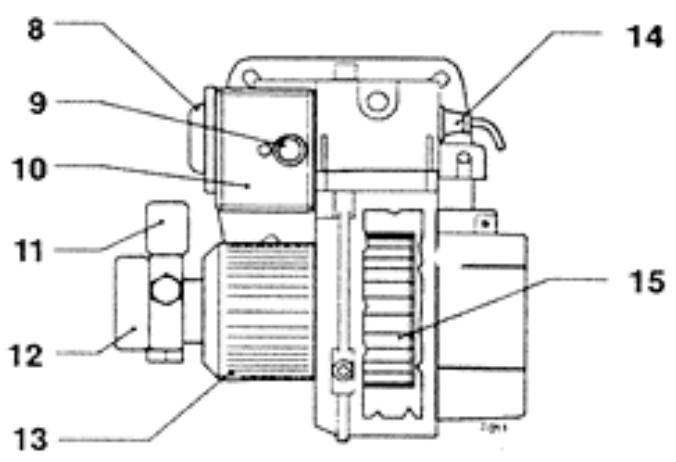

Legende

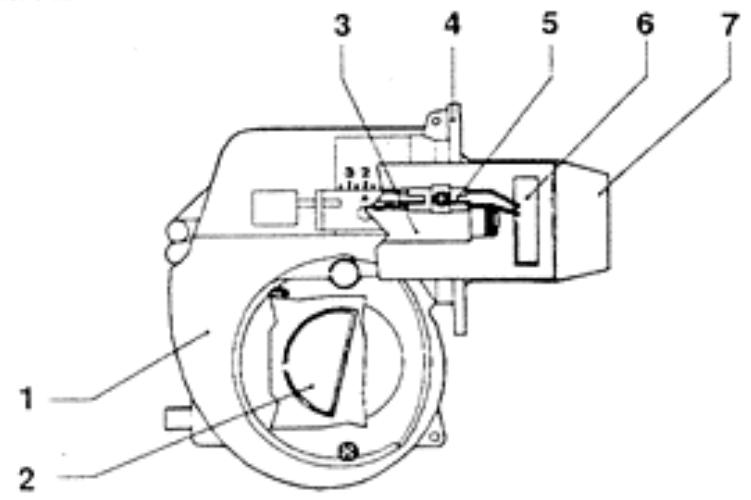

1 -Corps 2 -Clapet d'air automatique 3 -Ligne gicleur (avec préchauffeur mod. R) 4 -Bride de fixation 5 -G/électrodes 6 -Déflecteur 7 -Embouchure

8 -Transformateur 9 -Poussoir de déblocage 10 -Boîte de contrôle 11 -Vanne électromagnétique 12 -Pompe 13 -Moteur 14 -Photorésistance 15 -Ventilateur

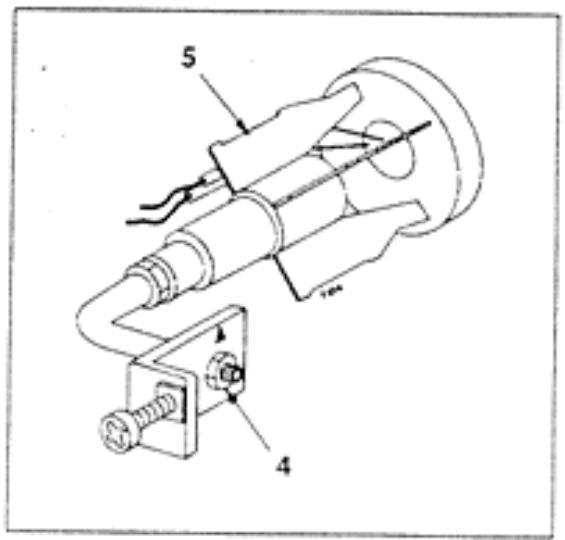

Entretien
ATTENTION: Avant de démonter le capot, couper le courant.

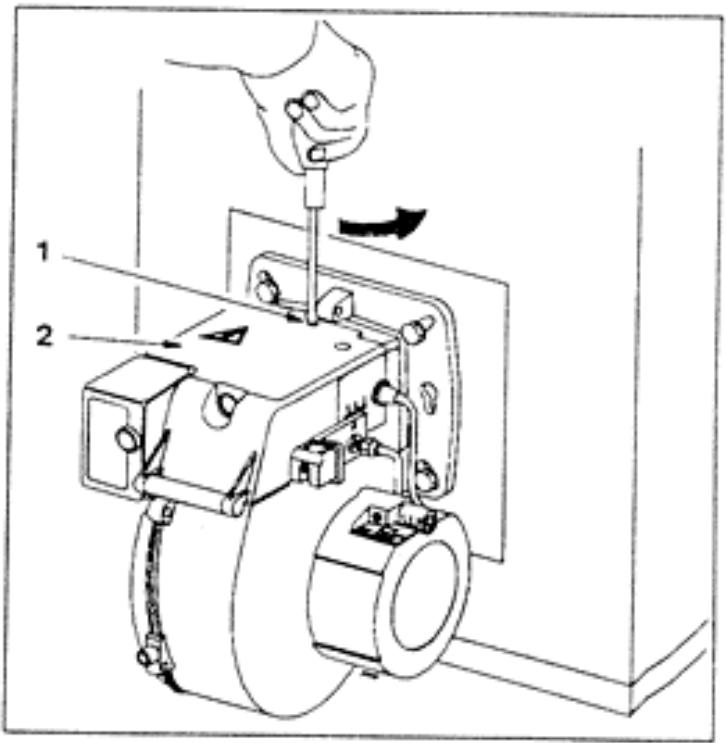

En desserrant la vis 1 et en ouvrant le capot supérieur 2, on peut accéder aux groupes éléments suivants:
borneur de raccordement, groupe déflecteur/électrodes, préchauffeur et ventilateur.



Recherche des PANNES
| INDICE | CAUSES PROBABLES | REMEDES |
| Le moteur ne fonctionne pas. | Manque d'énergie électrique. | a) contrôle les fusiblesb) contrôle les thermostats(ambiance, chaudière, sécurité) |
| Le moteur fonctionné mais laflammne ne se forme pas, avecarrêt en sécurité. | a) pas de décharge sur lesélectrodesb) giclaur obturéc) le combustible n'arrivepas | a) vérifier la bonne positiondes pointes et lesnettoyerb) nettoyer ou replacer le gicluerc) vérifier le niveau du fiouldomestique dans la cuve; vérifier qu'il n'y ait pas devannes fermées le long de la ligne fioul domestique;contrôler si les filtres de la ligneet de la pompe sont propres |
| Le brûleur s'allume.La flammese forme, puis il s'arrete ensecurité | a) photorésistance saleb) giclaur qui pulvérise mal | a) nettoyer la photorésistanceb) nettoyer ou replacer le gicluer |
| La flammé est irregulière, elleest courte avec des énticelles. | a) le giclaur pulvérise malb) la pression de la pompeest trop BASCEc) il y a de l'eau dans lefioul domestique | a) nettoyer ou replacer legiclueurb) contrôle et augmenter lapressionc) faire eliminer l'eau de lacuve et nettoyer les filtres |
| La flammé dégage de lafumée. | a) giclaur qui pulvérise malb) peu d'air de combustion | a) nettoyer ou replacer le giclueurb) vérifier la bonne ouverture duclapet d'air atmosphérique ets'assurer que le ventilateur nesoit pas sale. |

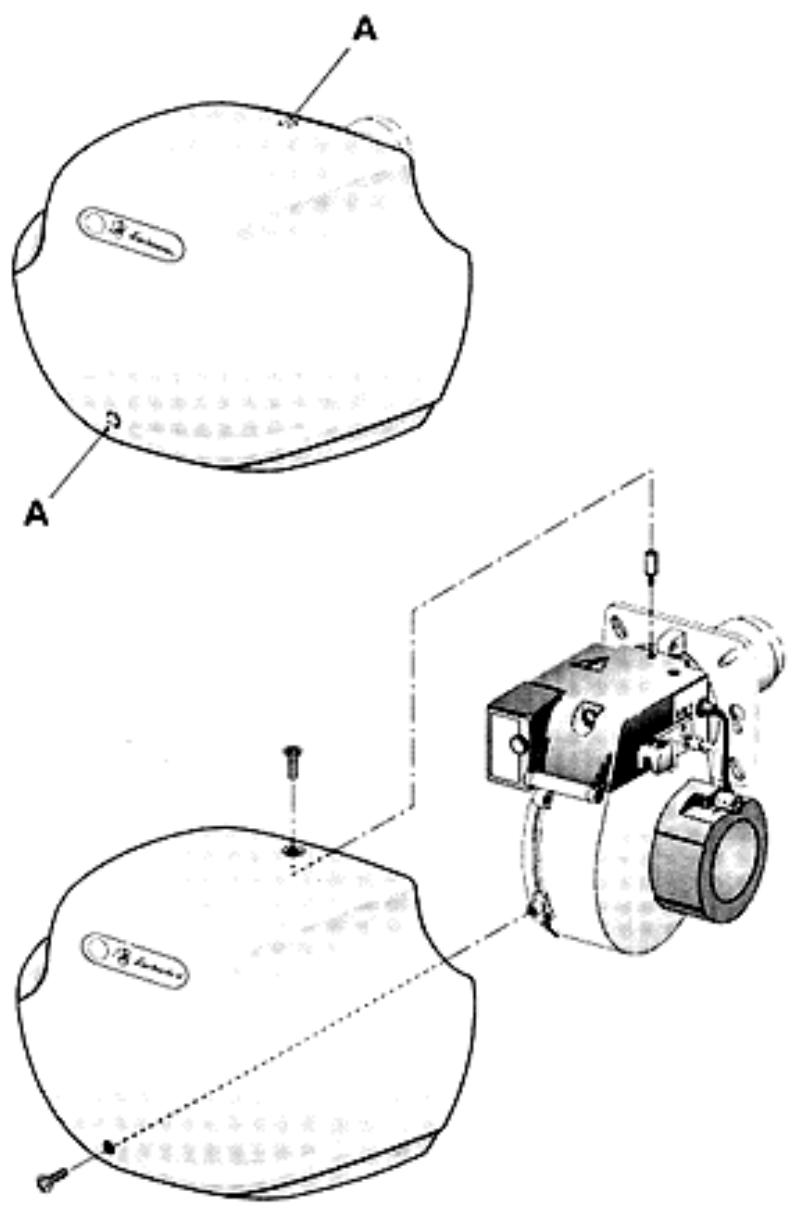

Le capot de protection est fixé au brûleur par les deux vis "A" indiquées sur la figure.
1) Enlever les vis et le capot avant d'installer le bruleur. 2) Une fois l'installation faite, mettez le capot de protection selon l'ordre inverse des opérations.
