BIA 30-90 - Chaudière LAMBORGHINI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière à gaz ou fioul domestique
Marque	LAMBORGHINI
Modèle	BIA 30-90
Puissance thermique utile	30,6 kW (26 316 kcal/h)
Puissance du foyer	34 kW (29 240 kcal/h)
Rendement utile	90 %
Production d'eau chaude sanitaire (ΔT 30°C)	800 l/h
Capacité du ballon d'eau chaude	90 litres
Capacité de la chaudière	14 litres
Pression exercice circuit chauffage	3 bars
Pression exercice circuit sanitaire	6 bars
Dimensions (emballage)	600 x 900 x 1560 mm
Poids	180 kg
Alimentation électrique	230 V - 50 Hz, phase/neutre, avec mise à la terre
Vase d'expansion	10 litres
Anode de magnésium	Oui (protection anticorrosion)
Fonction antigel	Active à ≤5°C, circulateur chauffage puis ballon
Fonction anti-légionellose	Active toutes les 168 h, température ballon forcée à 65°C
Fonction postcirculation	3 minutes après arrêt demande
Entretien recommandé	Au moins une fois par an avant l'hiver, par personnel qualifié
Nettoyage	Débrancher l'appareil, retirer les panneaux, nettoyer l'intérieur et le conduit de fumée
Sécurité	Soupape de sûreté, thermostat de sécurité (100°C), interrupteur bipolaire, mise à la terre
Brûleur compatible	À gaz ou fioul domestique, réglage selon notice spécifique
Matériau du corps	Fonte

FOIRE AUX QUESTIONS - BIA 30-90 LAMBORGHINI

Comment allumer la chaudière LAMBORGHINI BIA 30-90 ?

Après avoir effectué les vérifications préliminaires (pression, purge, alimentations), ouvrez la vanne d'interception du combustible, réglez le thermostat de la chaudière à la valeur souhaitée, puis actionnez l'interrupteur allumage/arrêt et le sélecteur Été/Hiver sur le tableau de commande.

Quelle pression d'eau est recommandée pour l'installation ?

La pression de remplissage de l'installation doit être comprise entre 1,2 et 1,5 bars. La pression d'exercice maximale du circuit de chauffage est de 3 bars et celle du circuit sanitaire est de 6 bars.

À quelle fréquence faut-il faire l'entretien de la chaudière ?

Il est recommandé de faire vérifier l'appareil au moins une fois par an, avant l'hiver. L'entretien doit être effectué par un personnel professionnellement qualifié.

Que faire en cas de surchauffe de la chaudière ?

Le système d'évacuation des surchauffes s'active si la température atteint ou dépasse 92°C. Le circulateur (chauffage ou sanitaire) reste actif jusqu'à ce que la température redescende à 90°C. Si le problème persiste, coupez l'alimentation et contactez un professionnel.

Comment fonctionne la protection antigel ?

Pour des températures inférieures ou égales à 5°C, la chaudière active le circulateur de chauffage. À environ 20°C, le circulateur chauffage s'arrête et le circulateur du ballon s'active durant 3 minutes, puis l'appareil passe en veille.

Quelle est la capacité du ballon d'eau chaude ?

Le ballon d'eau chaude intégré a une capacité de 90 litres. La production d'eau chaude sanitaire est de 800 l/h pour un ΔT de 30°C.

Comment nettoyer la chaudière ?

Débranchez la chaudière du réseau électrique. Retirez les panneaux (2,3,4,5,6) et le brûleur (7). Nettoyez l'intérieur de la chaudière, vérifiez le ballon et nettoyez le conduit de fumée si nécessaire.

Quels types de brûleurs sont compatibles avec la BIA 30-90 ?

La chaudière est conçue pour fonctionner avec des brûleurs à gaz ou à fioul domestique. Le réglage du brûleur doit être effectué selon les notices spécifiques incluses dans l'emballage.

Comment régler le thermostat de la chaudière ?

Le thermostat de réglage se trouve dans le regard de visite des sondes (élément 8 sur le schéma). Tournez le bouton pour régler la température de départ souhaitée. Pour le ballon d'eau chaude, un thermostat séparé est présent (élément 10).

Que faire si l'eau chaude ne chauffe pas ?

Vérifiez que l'alimentation électrique est correcte, que les vannes d'eau sont ouvertes et que le thermostat du ballon est réglé. Assurez-vous que le brûleur fonctionne correctement. Si le problème persiste, faites appel à un professionnel pour vérifier les sondes, la pompe de circulation sanitaire et les connexions électriques.

MODE D'EMPLOI BIA 30-90 LAMBORGHINI

... pour l'excellent moyen I

LAMBORGHINI garantit non seulement la qualite du produit, mais aussi l'efficacite de son reseau de service Apre-S-Vente.

EN CAS DE BESOIN, S'ADRESSER A L'AGENCE LAMBORGHINI LA PLUS PROCHE.

GENERALITES

La chaudière BIA est un générateur de chaleur à haut rendement pour le chauffage domestique et la production d'eau chaude sanitaire, indiqué pour fonctionner avec des brûleurs à gaz ou à fioul domestique. Le corps de la chaudière est en fonte, assemblé avec des tirants et des bicones. Le profil a été soigné avec une répartition des ailettes permettant une haute performance thermique et, par conséquent, une économie d'énergie. Un tableau de commande élégant, un habillage verni et assemblé par pression et un revêtement en laine de verre très écais qui réduit au minimum les déperditions de chaleur dans la piece garantissant l'esthétique et toute l'isoation thermique.

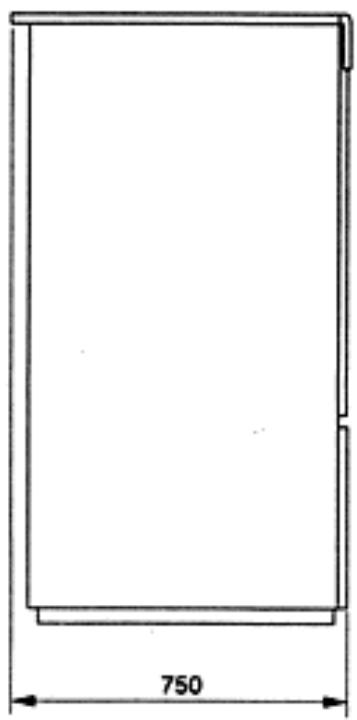

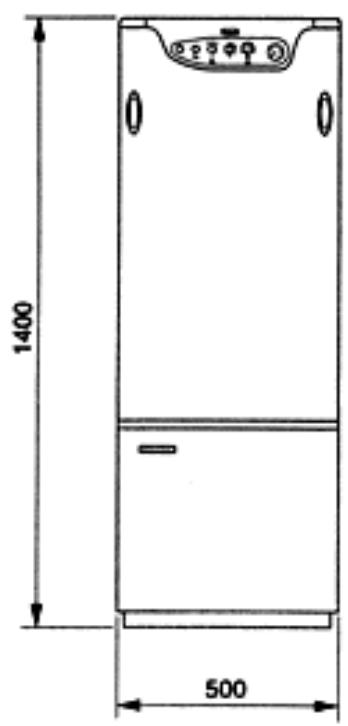

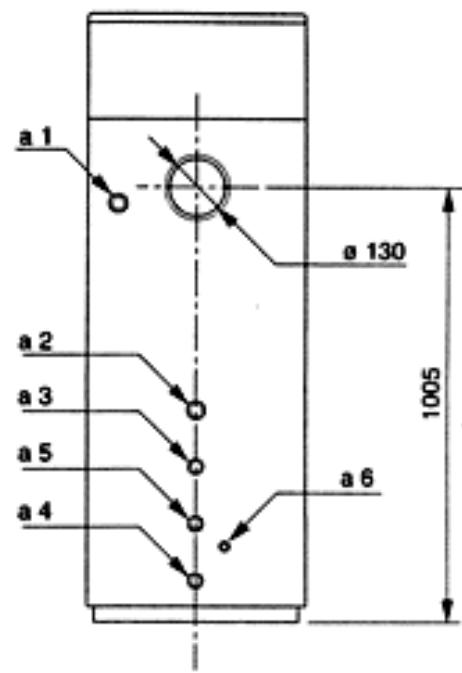

DIMENSIONS en mm.

BIA 30-90

fig.1

a1 Départ du chauffage 1"
a2 Retour du chauffage 1"
a3 Sortie del'eaou chaude 3/4"
a4 Enrree de I'ecu froide 3/4
a5 Recyclage 3 / 4
a6 Raccordement soupape de surete du ballon (facultatif) 0 1/2"
a7 Sortie de I'eau chaude 1"
a8 Enrrde I'eau froide 1

CHARACTERISTIQUES TECHNIQUES

BIA		30-90
Puisance thermique utile	kW	30,6
	kcal/h	26.316
Puisance thermique du foyer	kW	34
	kcal/h	29.240
Rendement utile	%	90
ΔP du circuit d'eau ΔT 10°C	mbars	1,8
Production d'eau chaude sanitaire ΔT 30°C	l/h	800
Prélevement de pointe dans les 10 premières minutes	l	130
Remise en service	min	9,5
Éléments	n°	3
Capacité de la chaudière	l	14
Capacité du gallon	l	90
Pression d'exercice du circuit de chauffage	bars	3
Pression d'exercice du circuit sanitaire	bars	6
Départ du chauffage	Ø	1"
Retour du chauffage	Ø	1"
Départ du gallon	Ø	3/4"
Retour du gallon	Ø	3/4"
Recyclage	Ø	3/4"
Vase d'expansion	l	10
Poids	kg	180
Emballage	mm.	600x900x1560

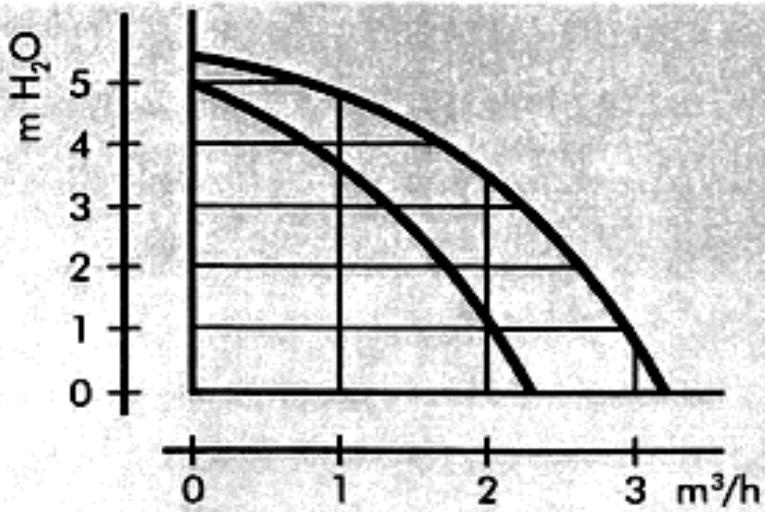

CHARACTERISTIQUES DE LA POMPE DE CIRCULATION

Débit/hauteur d'élevation disponible à l'installation

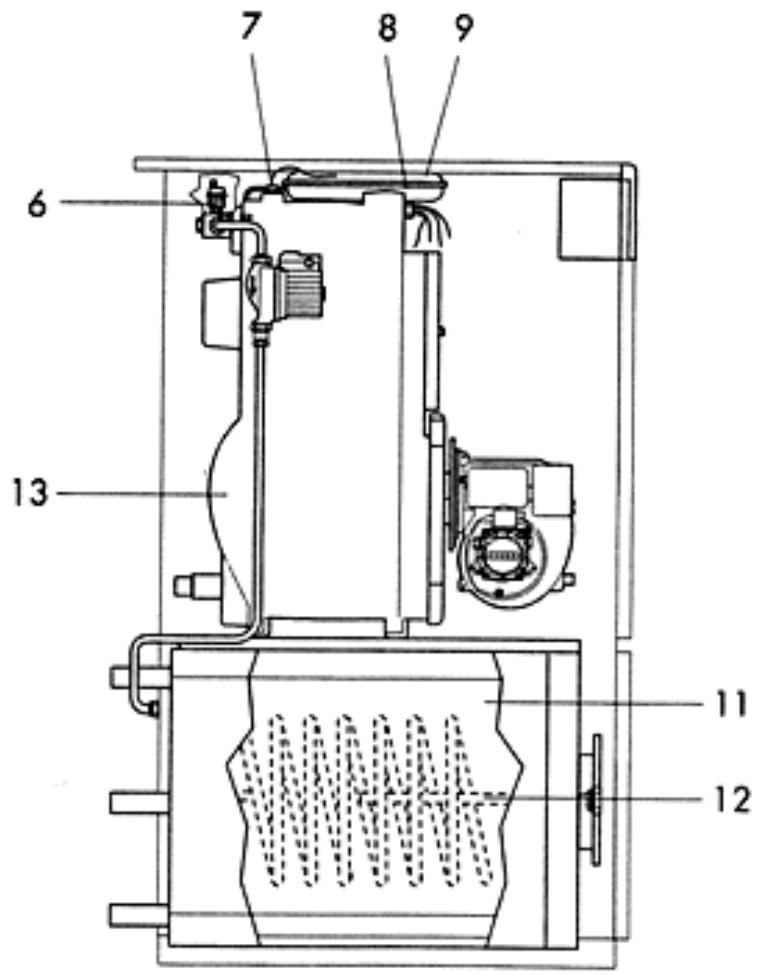

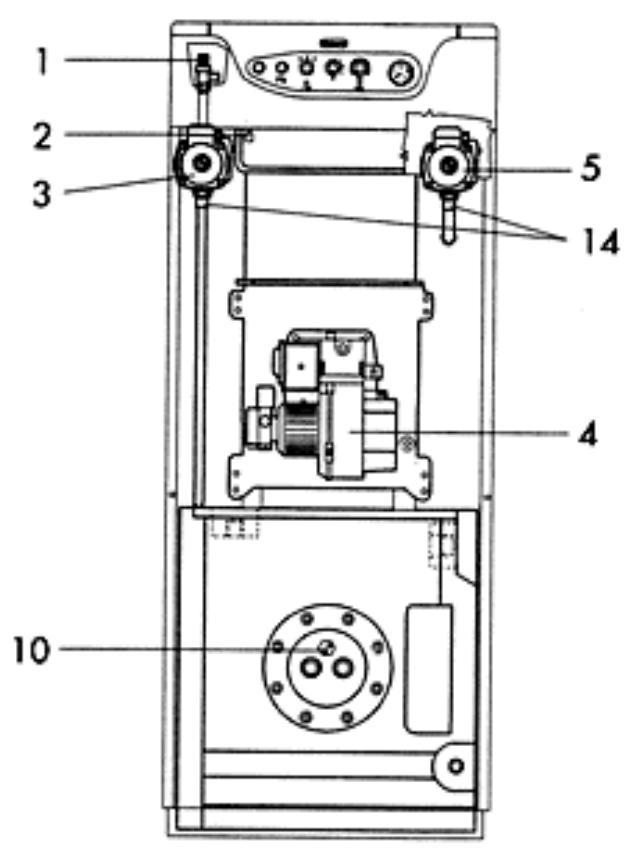

ELEMENTS PRINCIPAUX

BIA 30-90

1 Soupape de surete
2 Thermostat de réamement manuel
3 Pompe de circulation du circuit sanitaire
4 Bruleur
5 Pompe de circulation du chauffage
6 Soupape automatique de purgege d'air
7 Raccordement pour l'hydrometre
8 Regard de visite des sondes: thermometre thermostat de réglage thermostat de minimum

9 Vase d'expansion
10 Regard de visite des sondes: thermostat du gallon thermometre du gallon
11 Balloon
12 Anode de magnésium
13 Corps de la chaudiere
14 Soupape de non retour

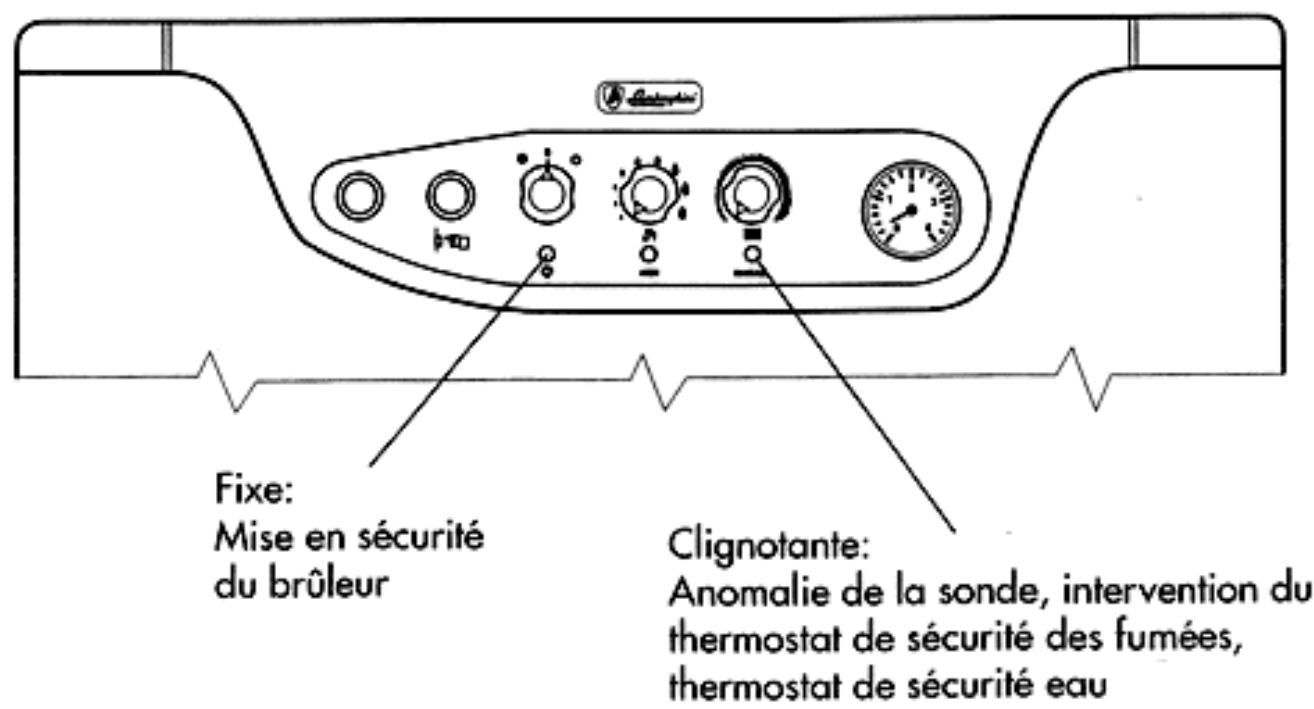

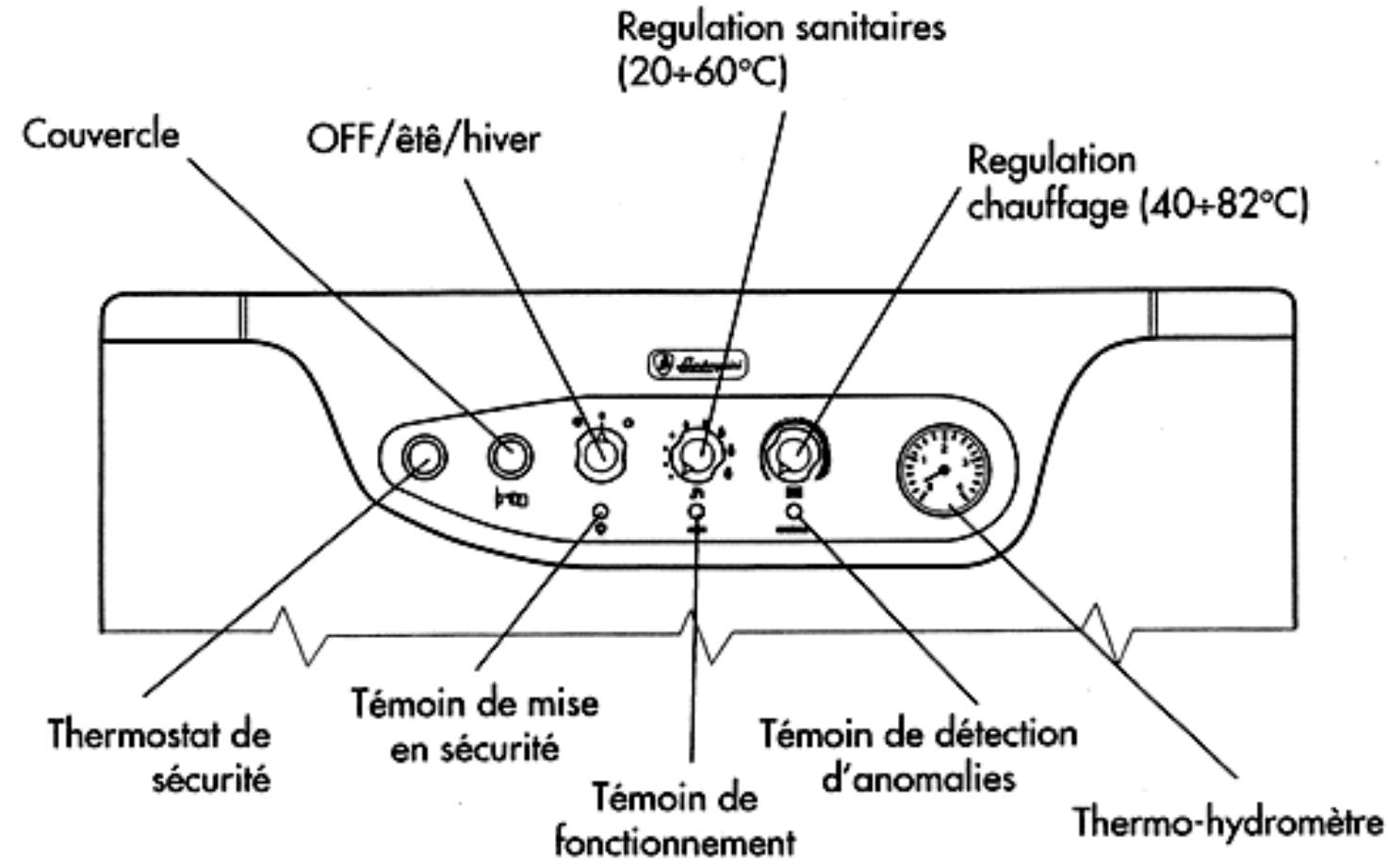

PANNEAU DE COMMANDE
ANOMALIES

CONNEXIONS ELECTRIQUES

Nous conseillons d'interposer un interrupteur bipolaire entre le reseau et l'appareil, avec une ouverture des contacts d'au moins 3 mm, pourvu de fusibles de 5A max. Brancher la chaudiere sur une ligne electrique de 230V - 50Hz phase/neutre.

Nous recommendons en outre de brancher l'appareil sur une bonne installation de mise à la terre. Lamborghini décline toute responsabilité pour des dommages causés aux personnes ou aux choses, dus au branchement de l'appareil à une mauvaise installation de mise à la terre.

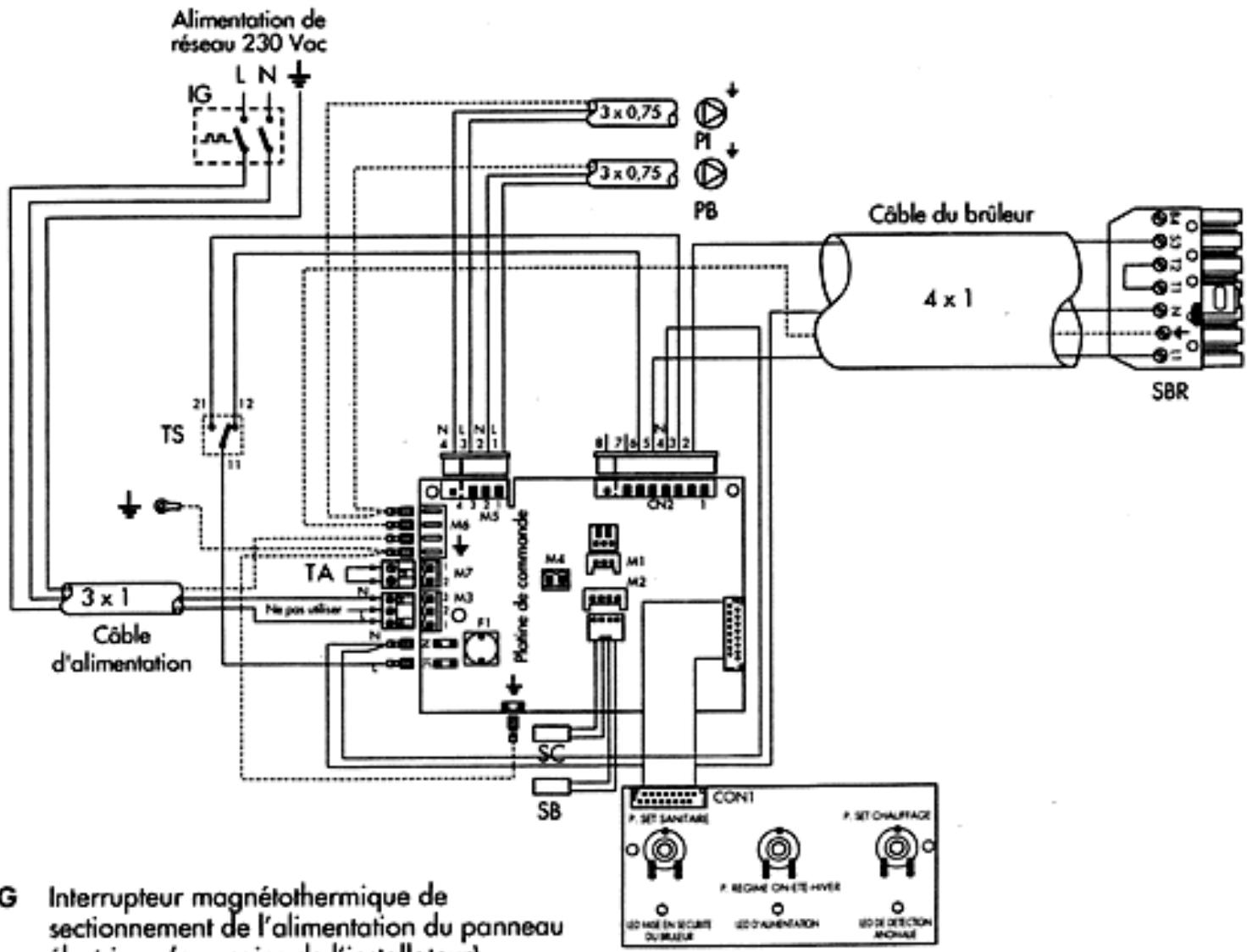

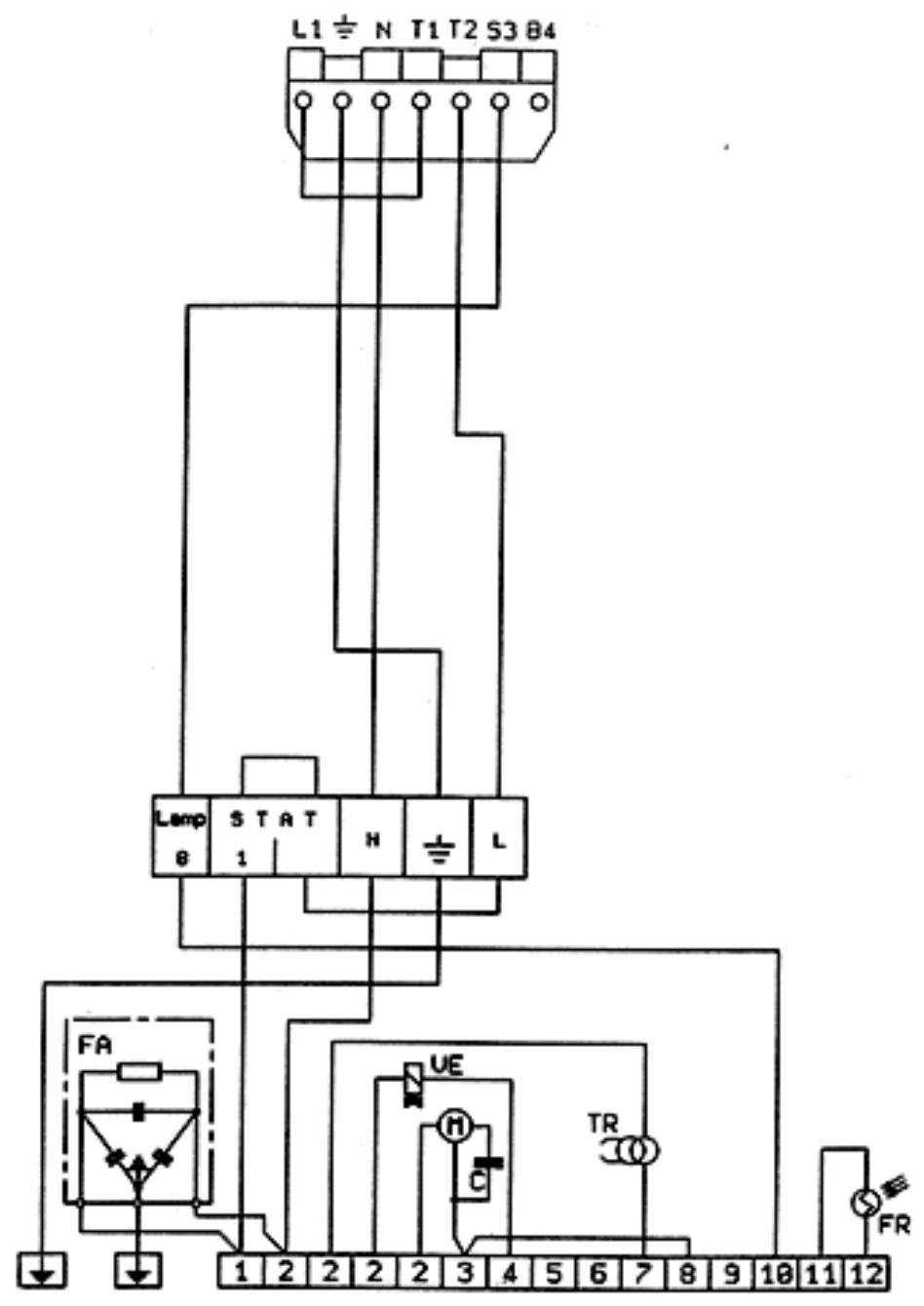

SCHEMA DE CONNEXION BIA 30-90

Circuit imprime potentiometres et Led

S8 Sonde ballon
SC Sonde chaudiere
PI Pompechauffage
PB Pompe balloon
TA Thermostat d'ambiance
TS Thermostat de sécurité eau 100°C (-6°C)
F1 Fusible 3.15A retard
M Bornier PA 35 2 pôles
M2 Connecteur Lumberg pour raccord sonde chaudiere et sonde ballon

M3 Bornier extractible pour alimentation panneau electrique
M5 Connecteur Stelvio pour raccord pompe installation et pompe ballon
M6 Barrette Faslon pour raccord terre
M7 Bornier extractible pour thermostat d'ambiance
SBR Poteaux de l'epine 7 de Wieland pour le bruleur

LEGENDE

FA Filtre ANTIPARASITE

FR PHOTORESISTANCE

MA BORNIER DE LA BOITE DE CONTROLE

MB MOTEUR BRULEUR

MC BORNIER DE RACCORDEMENT

PR PRECHAUFFEUR

TC THERMOSTAT CHAUDIERE-AMBIANCE

TR TRASFORMATEUR D'ALLUMAGE

TS THERMOSTAT SE SECURITE

VE VALVE ELECTROMAGNETIQUE

FUNCTIONS

FONCTION ANTIGEL

La chaudière est activée simultanément au circulateur de chauffage pour toutes températures inférieures ou égales à 5°C . Lorsque la tempéature est de l'ordre de 20°C , le circulateur du chauffage s'arrête et le circulateur du gallon est activé durant 3 minutes. Au terme du cycle la chaudière entre on stand-by.

FONCTION D'EVACUATION DES SURCHAUFFES

Le système d'évacuation des surchauffes de l'installation intervent et enclenché le circulateur du chauffage au cas où la température de la chaudière aotint ou excède 92°C , si la demande de chaleur provient del'installation, ou éventulement le circulateur sanitaire si la demande provient del'eau chaude sanitaire.

Le circulateur (chauffage ou sanitaire) demeure actif jusqu'à eo que la tempéature redevienne inférieure ou égole à 90°C

ECONNECTION ANTI LEGIONELOSE

Au minimum toutes les 168 heures, le système activera la fonction anti bacterienne et la température du ballon sera "forcée" à une valeur égale au paramètre programme -65°C.

FONCTION POSTCIRCULATION

A l'intervention du thermostat d'ambiance ou du gallon le système activera la fonction de postcirculation de 3 minutes.

INSTALLATION

L'installation de la chaudière ne doit être effectue que par un personnel professionnellement qualifié, selon les instructions du fabricant et conformément à toutes les normes et les dispositions qui reglent le secteur. Nous recommendons en particulier de respecter les normes en matière de sécurité et celles qui reglent la construction et l'installation des conduits de fumée.

BRANCHEMENT HYDRAULIQUE

Effectuer le branchement hydraulique de l'appareil en respectant les indications qui se trouvent pres de chaque raccordement et celles reportees sur la figure 1 de ce livre. Le branchement doit etre effectue de facon a ce que tous les tyaux soient libres de contraintes. L'appareil est equiped'un vase d'expansion. Nous rappelons, a ce propos, que la pression du remplissage de I'st installation doit etre comprise entre 1,2 et 1,5 bars.

Nous recommendons de raccorder la chaudiere a un bon conduit de fumee, construit conformement aux normes en vigueur. Le conduit entre la chaudiere et le conduit de fumee doit etre d'un materiel prevu a cet effet, c'est-à-dire résistant à la température et à la corrosion. Aux points de jontion, nous recommandons, de soigner l'etanchete et d'isoler thermiquement tout le conduit entre la chaudiere et la cheminée afin d'eviter la formation d'eau de condensation.

CONTROLES ET VERIFICATIONS

AVANT L'ALLUMAGE INITIAL

Avant l'allumage initiaI, il est de regle de vérifier:

• Que l'installation soit remplace à la juste pression et soit purgé.
  Qu'il n'y ait pas de pertes d'eau ou de combustible.
• Que l'alimentation électrique soit correcte.
• Que tout le conduit des fumées ait eté effectué correctement et qu'il ne soit pas situé à proximite de parties inflammables ou qu'il les traverse.
• Qu'il n'y ait pas de substances inflammables a proximite de I'appareil.
• Que le brûleur soit proportionnel à la puissance de la chaudière.
• Que les vannes d'interception d'eau soient ouvertes.
  La position et le réglage des thermostats.
  Le débit d'eau du circuit sanitaire.

APRES L'ALLUMAGE INITIAL

Après le premier allumage, il est de règle de vérifier que:

Le bruleur fonctionne correctement. Ce contrôle doit etre efectue avec les instruments prevus a cet effet.
- Les thermostats fonctionnent correctement.
L'ecu circule dans l'installation.
L'evacuation des fumées s'effectue complètement par la cheminée.

ALLUMAGE-ARRET

ALLUMAGE INITIAL

Lorsque les verifications préliminaires ont été faites, on peut alors effectuer les manoeuvres d'allumage suivantes:

Ouvrir la vanne d'interception du combustible (facultative).
- Regler le thermostat de la chaudiere à la valeur souhaitation.
- Debrancher l'interrupteur en冲动 de la chaudière et le selecteur Eté/ Hiver place sur le tableau de commande.

ARRET

Pour de brèves périodes d'arrêts, il suffit d'intervenir sur l'interrupteur allumage/arrêt place sur le tableau de commande.

Pour de longues périodes d'arrêt en hiver, il faut introduire l'antigel approprié dans l'installation ou la vidanger complètement, pour éviter les dommages provoqués par le gel.

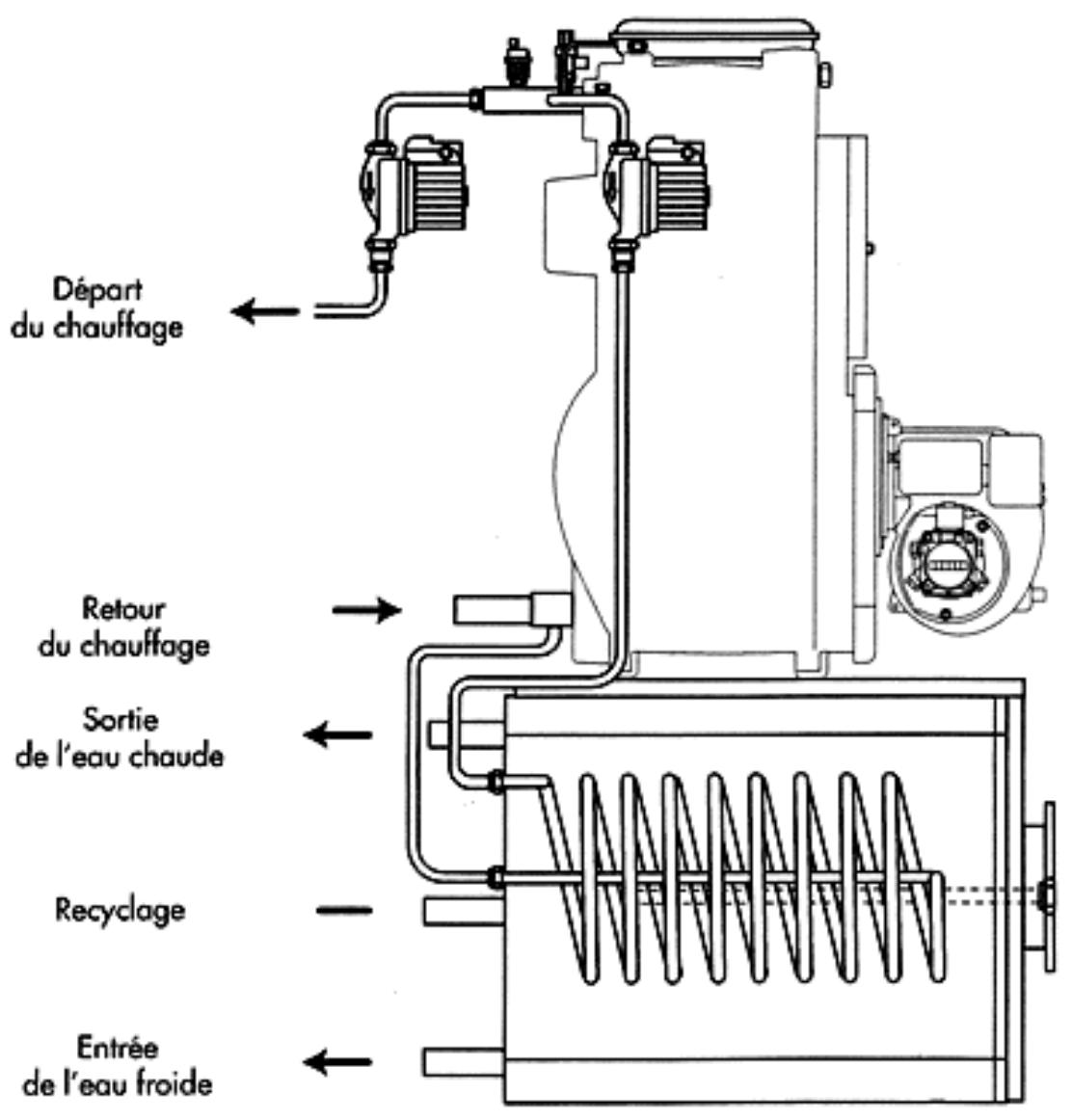

CIRCUIT HYDRAULIQUE

REGLAGE DU BRULEUR

Pour le réglage du brûleur, consulter nos notices spéciales inclues dans l'emballage du groupe thermique.

ENTRETIEN

L'entretien de la chaudière doit être effectué par un personnel professionnellement qualifié. Il est de règle de faire vérifier l'appareil au moins une fois par an, avant l'hiver. Ce contrôle doit concerner le nettoyage de la chaudière, mais aussi le bon fonctionnement de tous ses dispositifs de contrôle et de sécurité, ainsi que le brûleur. Il faut en outre vérifier l'état de tout le parcours d'évacuation des fumées.

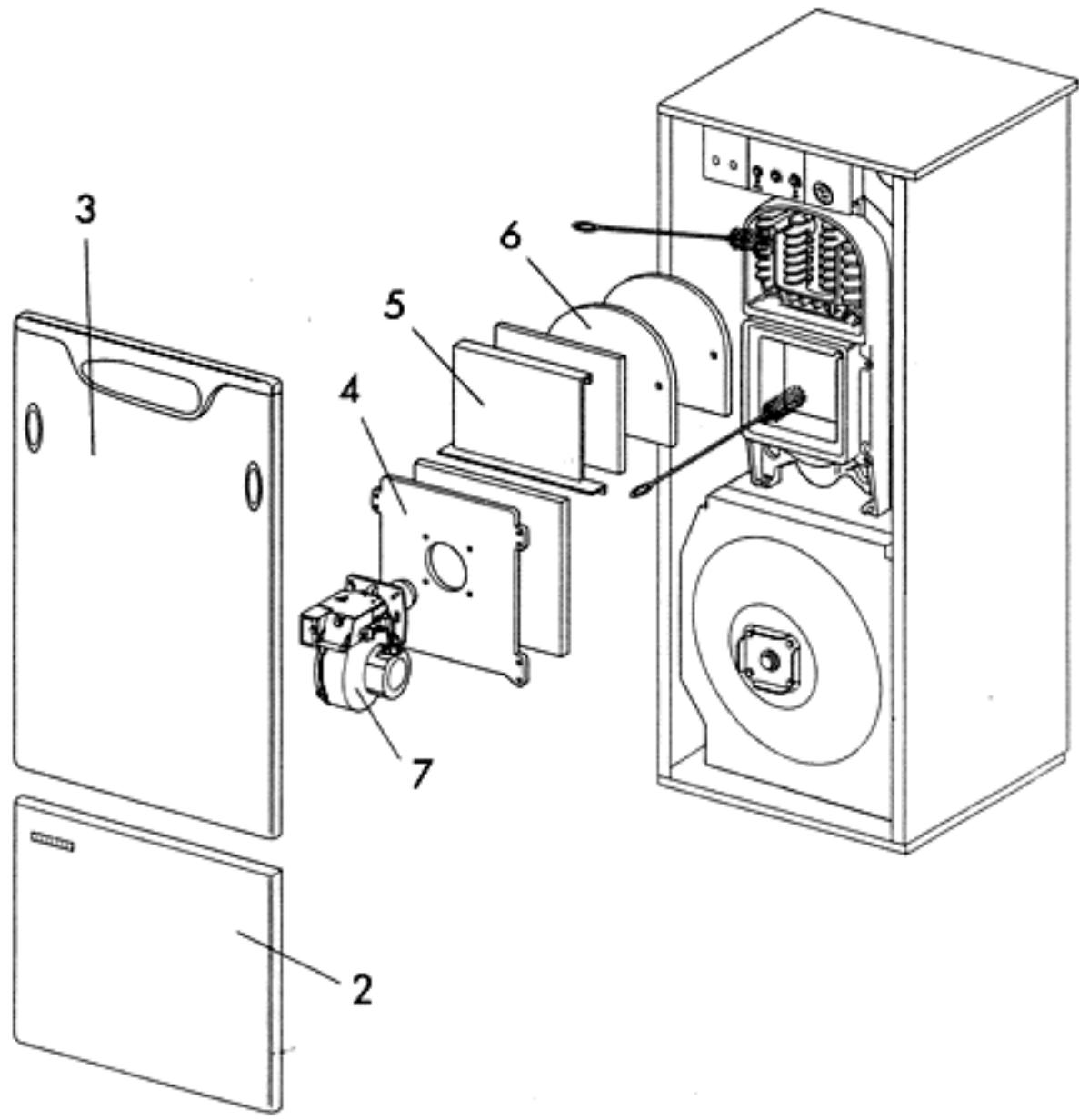

NETTOYAGE DE LA CHAUDIERE

• Debrancher la chaudiere du réseau électrique.
  Retirer les panneaux 2,3,4,5,6 et le bruleur 7.
  Nettoyer l'intérieur de la chaudiere et vérifier le ballon.
• Vérifier tout le conduit des fumées et, si nécessaire, le nettoyer.
