MODE D'EMPLOI HTS1.5 HASSELBLAD

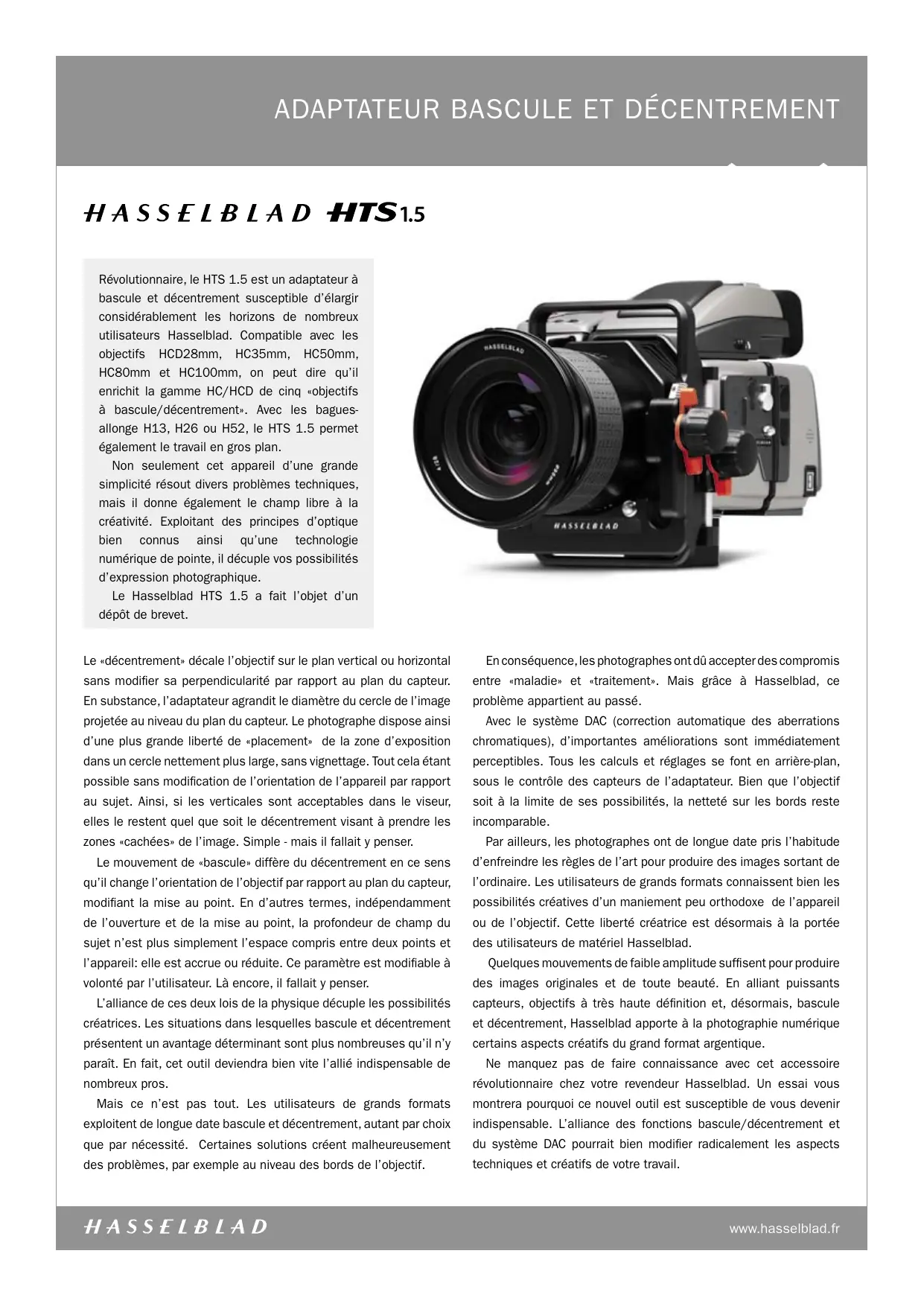

Révolutionnaire, le HTS 1.5 est un adaptateur à bascule et découvert susceptible d'élargir considérablement les horizons de nombreux utilisateurs Hasselblad. Compatible avec les objectifs HCD28mm, HC35mm, HC50mm, HC80mm et HC100mm, on peut dire qu'il enrichir la gamme HC/HCD de cinq «objectifs à bascule/décentrement». Avec les bagues-allonge H13, H26 ou H52, le HTS 1.5 permet également le travail en gros plan.
Non seulement cet appeareil d'une grande simplicité résout divers problèmes techniques, mais il donne également le champ libre à la créativité. Exploitant des principes d'optique bien connus ainsi qu'une technologie numérique de pointe, il décuple vos possibités d'expression photographique.
Le Hasselblad HTS 1.5 a fait l'objet d'un dépôt de brevet.
Le «décentrement» décale l'objet sur le plan vertical ou horizontal sans modifier sa perpendicularité par rapport au plan du capteur. En substance, l'adaptateur agrandit le diamètre du cercle de l'image projetée au niveau du plan du capteur. Le photographe dispose ainsi d'une plus grande liberté de «placement» de la zone d'exposition dans un cercle nettement plus large, sans vignettage. Tout cela étant possible sans modification de l'orientation de l'appareil par rapport au sujet. Ainsi, si les verticales sont acceptables dans le viseur, elles le restent quel que soit le décentrement visant à prendre les zones «cachées» de l'image. Simple - mais il fallait y penser.
Le mouvement de « bascule» diffère du décentrement en ce sens qu'il change l'orientation de l'objet par rapport au plan du capteur, modifiant la mise au point. En d'autres termes, indépendamment de l'ouverture et de la mise au point, la profondeur de champ du sujet n'est plus simplement l'espace compris entre deux points et l'appareil: elle est accrue ou réduite. Ce paramètre est modifiable à volonté par l'utiliseur. La encore, il fallait y penser.
L'alliance de ces deux lois de la physique décuple les possibités créatrices. Les situations dans lesquelles bascule et decrementnementprésentent un avantage déterminant sont plus nombreuses qu'il n'y parait. En fait, cet outil devendra bien vite l'allie indispensable de nombreux pros.
Mais ce n'est pas tout. Les utilisateurs de grands formats exploitent de longue date bascule et découvert, autant par besoin que par nécessité. Certaines solutions créé malheureusement des problèmes, par exemple au niveau des bords de l'objet.
En conséquence, les photographes ont dû accepter des compromis entre «maladie» et «traitement». Mais grâce à Hasselblad, ce problème apparait au passé.
Avec le système DAC (correction automatique des aberrations chromatiques), d'importantes améliorations sont immédiatement perceptibles. Tous les calculs et réglages se font en arrêté-plan, sous le contrôle des capteurs de l'adaptateur. Bien que l'objet soit à la limite de ses possibilités, la nette sur les bords reste incomparable.
Par ailleurs, les photographes ont de longue date pris l'habitude d'enfreindre les règles de l'art pour produit des imagesSORTANT de l'ordinaire. Les utilisateurs de grands formats connaissent bien les possibilités créatives d'un maniement peu orthodoxe de l'appareil ou de l'objectif. Cette liberté créatrice est désormais à la portée des utilisateurs de matériel Hasselblad.
Quelques mouvements de faible amplitude suffisent pour produit des images originales et de toute beauté. En alliant puissants capteurs, objectifs à très haute définition et, désormais, bascule et découvertment, Hasselblad apporte à la photographie numérique certains aspects créatifs du grand format argentique.
Ne manquez pas de faire connaissance avec cet accessoire révolutionnaire chez votre revendeur Hasselblad. Un essai vous montrera pourquoit ce nouvel outil est susceptible de vous devenir indispensable. L'alliance des fonctions bascule/décentrement et du système DAC pourrait bien modifier radicallyment les aspects techniques et créats de votre travail.

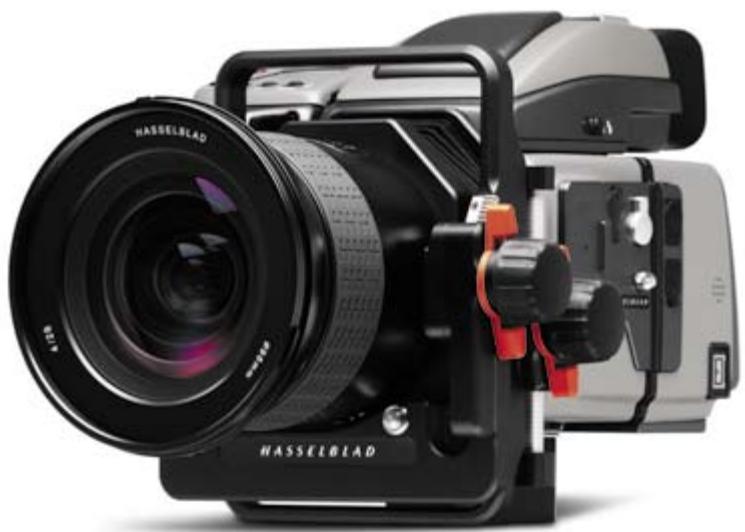

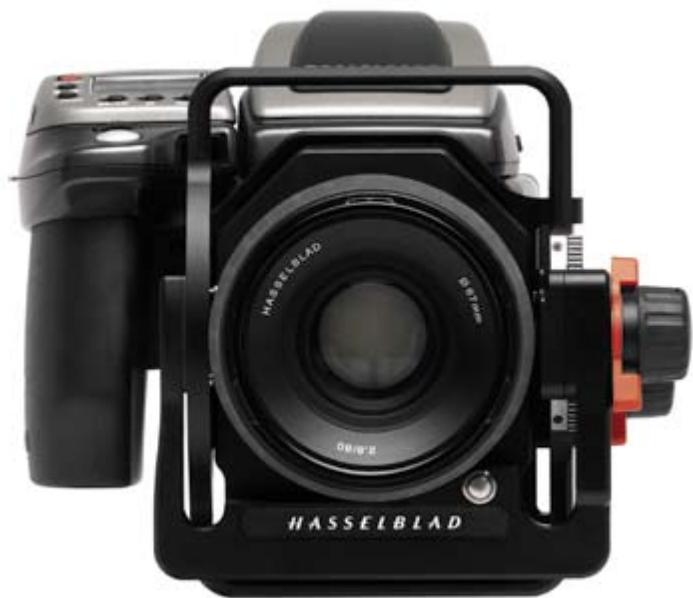

HASSELBLAD HTS1.5

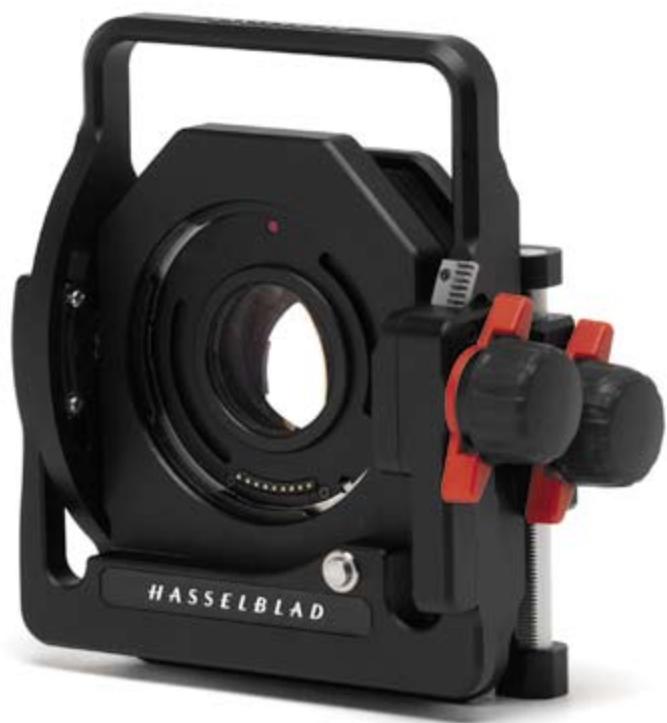

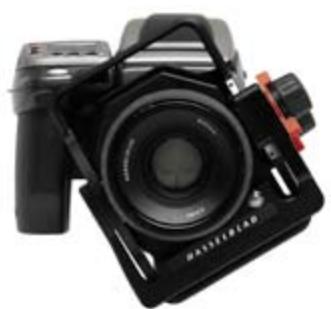

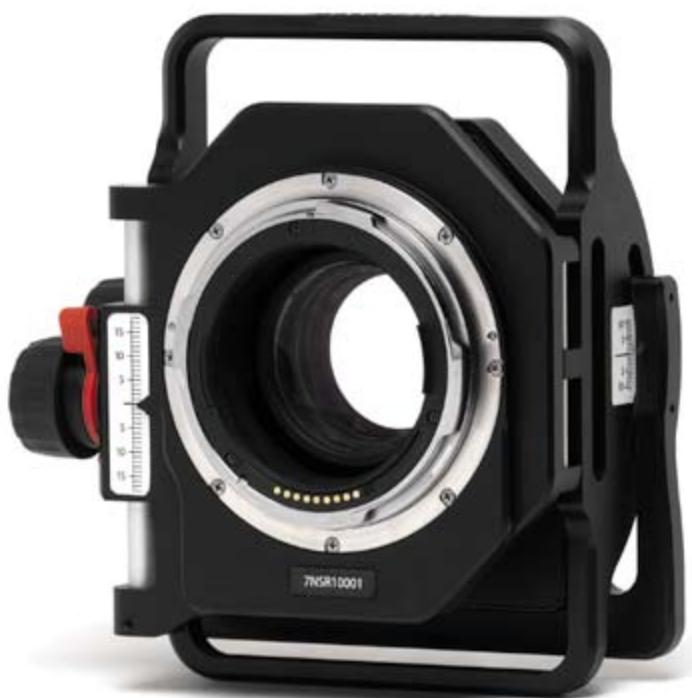

Vue avant
Vue arrête
HASSELBLAD HTS1.5
OBJECTIF - GENÉRALITÉS
Facteur de conversion de la facale
1,5x
Réduction du diaphragme
-1,3 diaphragme
Largeur/hauteur/profondeur
140 mm / 146 mm / 77 mm
Poids
750 g

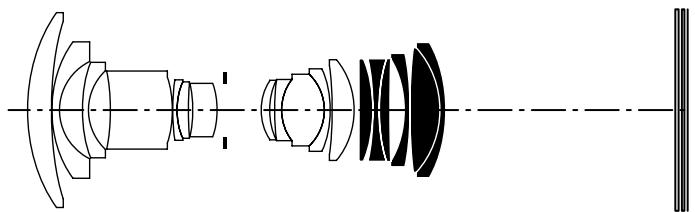

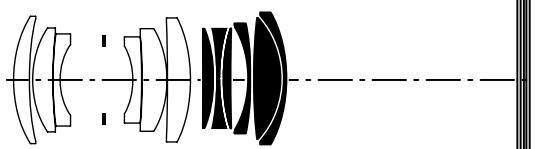

TYPE D'OBJECTIF
6 éléments en 5 groupes

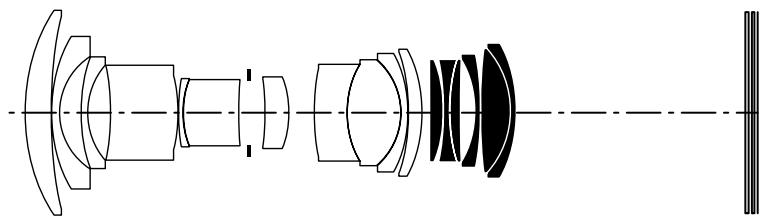

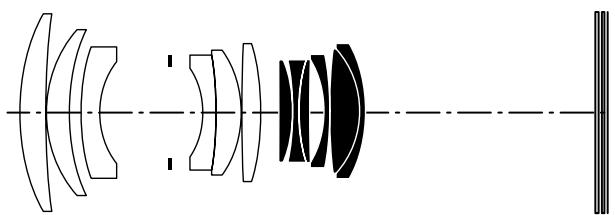

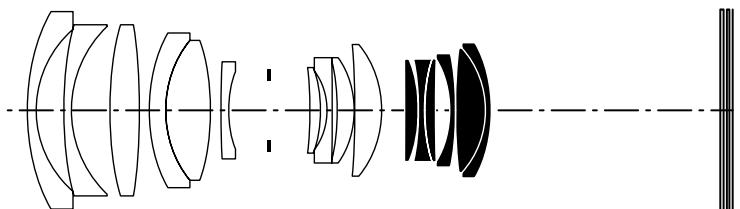

POSITION PUPILLE D'ENTREE
W. HCD 28 mm: 175 mm
W. HC 35 mm: 192 mm
W. HC 50 mm: 177 mm
W. HC 80 mm: 119 mm
W. HC 100 mm: 109 mm
Devant le plan d'image (focale sur infini)
La position de la pupille d'entrée est la position correcte de l'axe de rotation lors d'une prise de vues panoramicique (prise de plusieurs photos en vue de leur assemblage ultérieur).
HCD28
HC35
HC50
HC80
HC100
HASSELBLAD HTS1.5
L'adaptateur HTS 1.5 est compatible avec tous les appareils du système H. Correction numérique prise en charge uniquement sur produit de stockage de type carte CF Hasselblad. L'adaptateur HTS 1.5 est conçu pour les objectifs suivants:
| Objectif | Objectif équivalent avec le HTS 1.5 | Angle de champ diag./horiz./vert. |
| HCD 4/28 mm | 6,3/45 mm | 71°/59°/45° |
| HC 3,5/35 mm | 5,6/55 mm | 59°/49°/37° |
| HC 3,5/50 mm | 5,6/75 mm | 44°/35°/27° |
| HC 2,8/80 mm | 4,5/128 mm | 27°/22°/16° |
| HC 2,2/100 mm | 3,5/155 mm | 23°/18°/14° |
Il est possible de monter les objectifs HC150, HC210 et HC300 sur l'adaptateur, mais sans garantie quant au maniement et aux performances.
Le HTS 1.5 n'est pas compatible avec les éléments suivants:
| convertisseur H1,7X |
| adaptateur d'objectif CF |
| HC 50-110 mm |
| HCD 35-90 mm |
| HC 120 mm |
| Autofocus / confirmation de mise au point (déactivée) |
HASSELBLAD HTS1.5

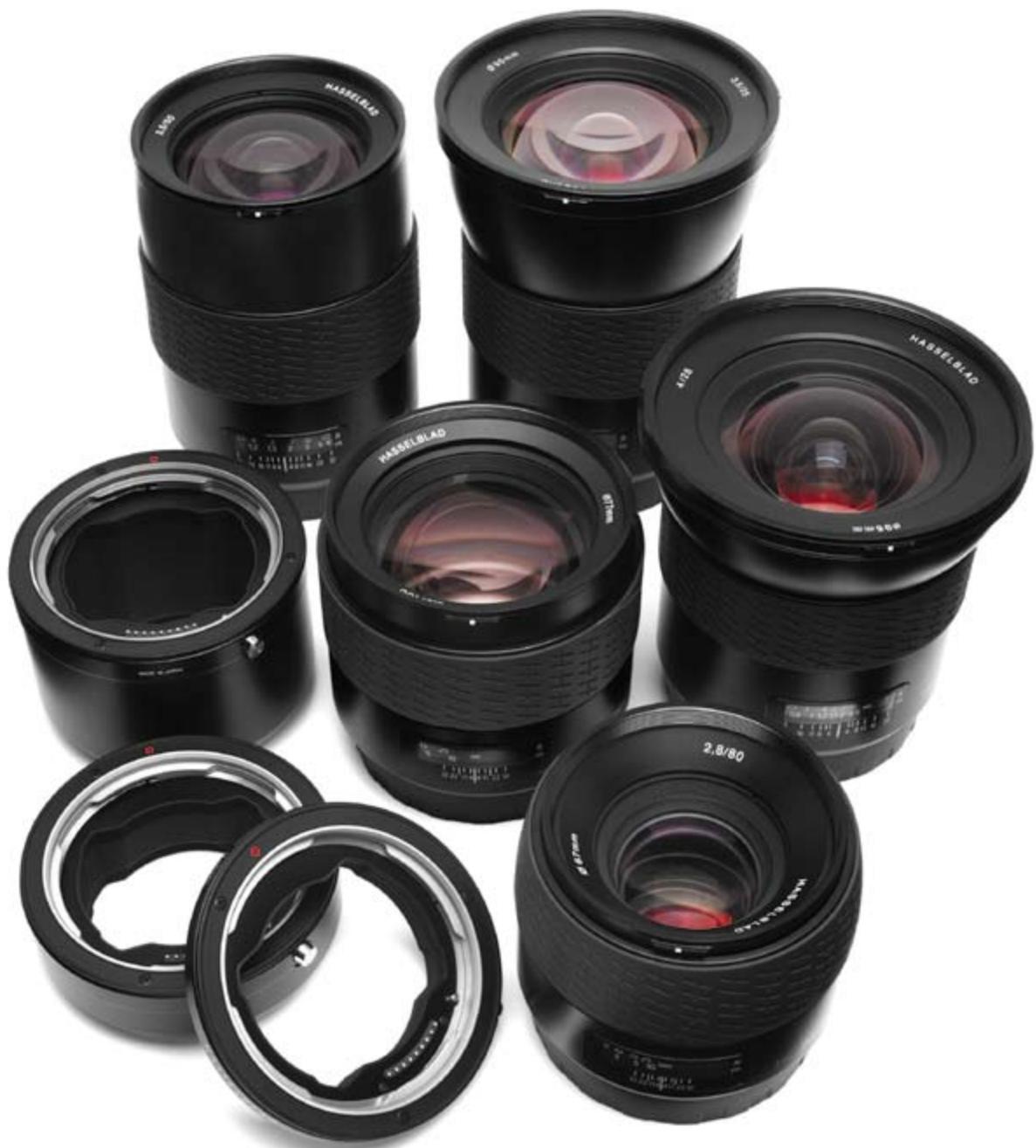

OBJECTIFS ET BAGUES-ALLONGE COMPATIBLES
HCD28, HC35, HC50, HC80 et HC100
Bague-allonge 13mm 26 mm et 52 mm
HC35 + HTS 1.5 à f/16 basculement de 5^
HASSELBLAD HTS1.5

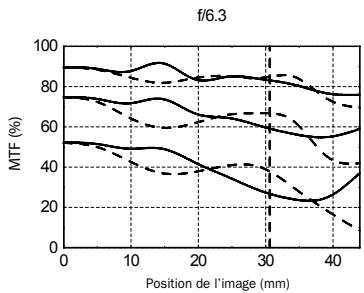

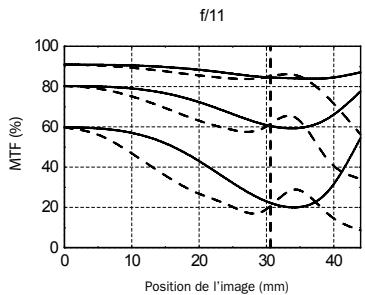

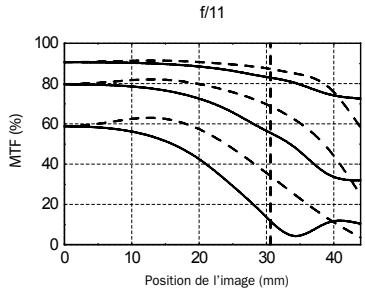

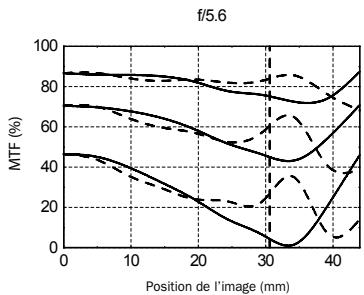

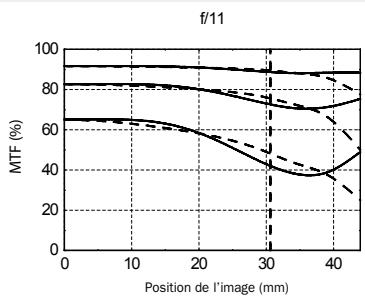

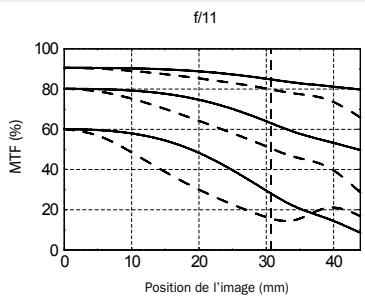

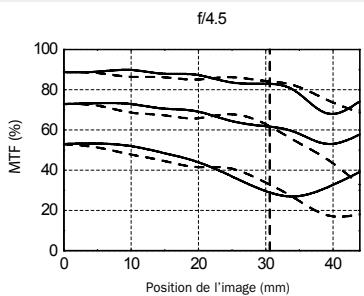

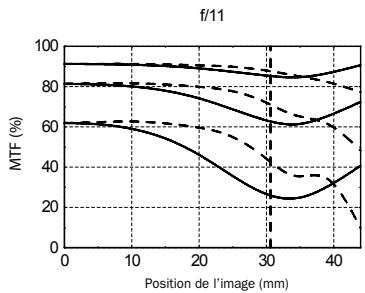

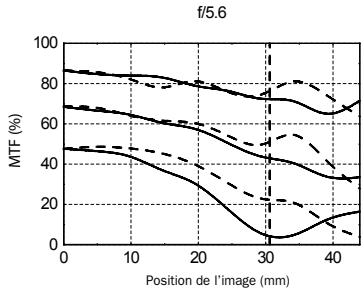

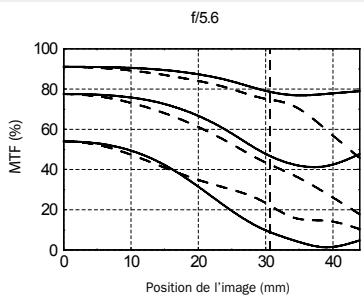

PERFORMANCES MTF
10, 20 et 40 lp/mm
Les diagrammes
illustrent les
performances
de I'objectif sur
l'ensemble du cercle d'image etendu.
Le pointillé vertical indique le format de capteur de base (36 x 48 mm).
Les courbes pointillées correspondant aux performances tangentielles.
HCD 28 mm à l'infini
HC 35 mm à l'infini
HC 50 mm à l'infini
HC 80 mm à 2 m
HC 100 mm à 2 m
HASSELBLAD HTS1.5

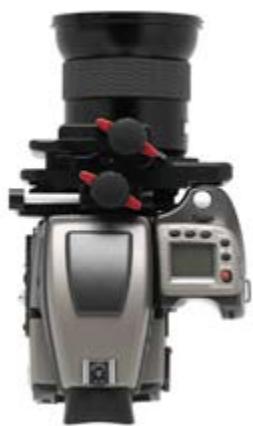

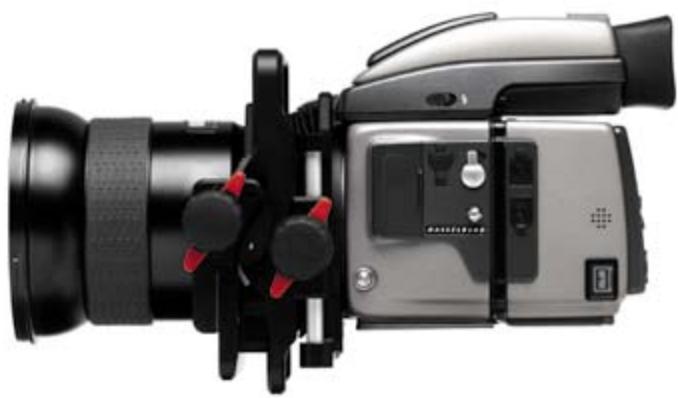

MOVEMENTS
L'objectif peut être décentré de 18 mm vers le haut ou le bas, et basculé de 10 degrés vers le haut ou le bas.

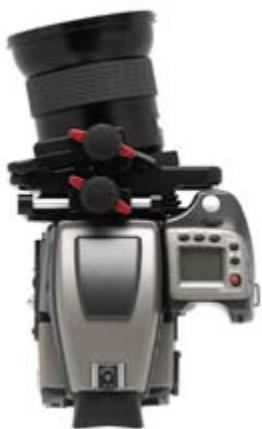

On peut combiner bascule et décentrement, comme illustré.
Les paramètres HTS s'affichent sur l'écran LCD de l'appareil et sont inclus dans le fischier image.

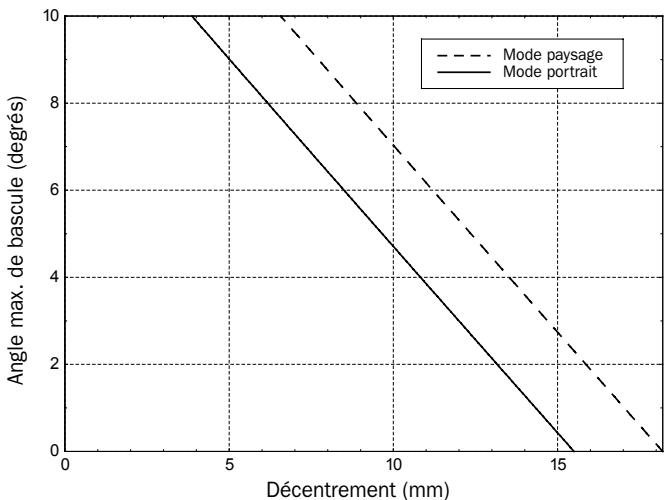

BASCULE MAXI.
Le graphique indique le basculement maximum avant vignettage en fonction du degré de décentrement. Format 36 × 48 mm.
HASSELBLAD HTS1.5

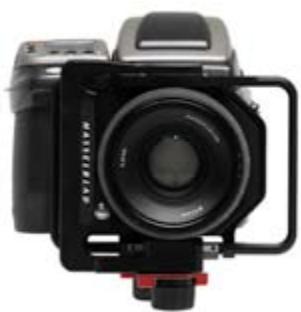

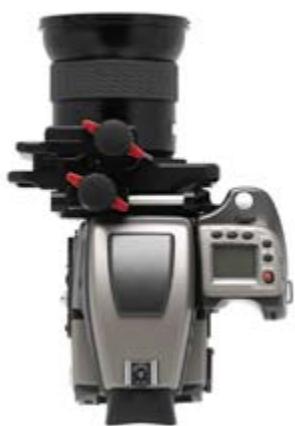

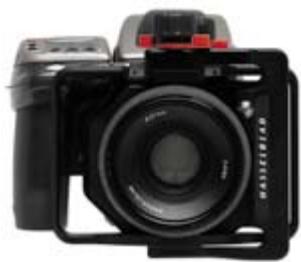

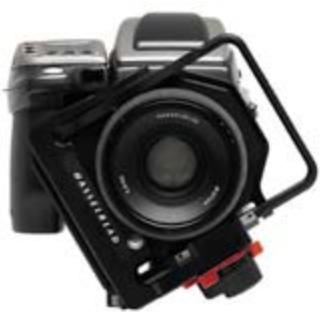

MOVEMENTS - ROTATION
L'adaptateur HTS 1.5 peut pivoter de 90 degrés vers la gauche ou la droite, ce qui donne toute liberté de placement du plan de nettoyé et deCHOIX DU SENS DE DECENTREMENT.
ADAPTATEUR BASCULE ET DÉCENTREMENT
HASSELBLAD HTS1.5
HC80 + HTS 1,5 à f/11, 10 degrés de bascule
HASSELBLAD HTS1.5
UTILÉ DU DÉCENTREMENT
Pour donner des verticales parfaitement parallètes, l'appareil doit être parallète au sujet. Un basculement de l'appareil produitait des verticales convergentes. En décentrant l'objet parallètement au plan d'image, il est possible de relever ou d'abaisser le point de vue sans basculer l'appareil. Si le sujet est unBATIMENT, comme dans l'exemple ci-contre, l'appareil photo doit être bien horizontal.
Appareil horizontal. Le toit du batiment est hors champ (HC28 + HTS).
Si l'on bascule tout l'appareil vers le haut pour prendre le haut du bâtiment, les verticales sont convergentes.
Appareil horizontal et décentrement de 9 mm de l'objet vers le haut: les verticales sont bien parallètes.
ADAPTATEUR BASCULE ET DÉCENTREMENT
HASSELBLAD HTS1.5
UTILÉ DU BASCULEMENT
En basculant l'objectif par rapport au plan d'image, on modifie le plan de netteté du sujet. Selon le résultat désiré, le basculement peut donc servir à accroître ou à réduire la profondeur de champ apparente.
Image entière
HCD28 + HTS 1.5 à f/11
Sans basculement de I'objectif, premier plan et arriere-plan manquent de nettete, en partie du fait d'une profondeur de champ insuffisante.
Basculement de l'objectif de quelques degrés vers la croite: l'image est parfaitement nette, du premier plan à l'arrière-plan.
Basculement de l'objet de quelques degrés vers la gauche: la profondeur de champ apparente est faible.
ADAPTATEUR BASCULE ET DÉCENTREMENT
HASSELBLAD HTS1.5
PANORAMAS
Le HTS 1.5 est idéalement adapté à la réalisation automatisée de pancreamas en qualité supérieure. Dans la plupart des cas, les raccords entre les différentes images sont indetectables. En effet:
- le déplacement de l'objectif par découvertlateral n'entraîne aucune distorsion du sujet;
- le système DAC de correction de la distorsion et du vignettage produit des images d'une telle qualité que leur assemblage est un jeu d'enfant.
L'assemblage du panorama est ensuite possible dans tout logiciel spécialisé (par exemple, fonction «Photomerge» d'Adobe Photoshop CS3).
MARCHE A SUIVRE
L'appareil étant installé sur trédipied, le braquer sur le sujet. Régler le HTS 1.5 en position normale (ni bascule, ni décentrement). Faire pivoter le HTS 1.5 de manière à orienter les commandes vers le haut, et donc de permettre un décentrement létal. Prendre la première photo en position centrale. Prendre ensuite une photo aux deux positions extrêmes. Activer le DAC et développer les trois images. Importer les images dans le logiciel d'assemblage et suivre les instructions.
Marché à suivre sous Adobe Photoshop CS3:
ouvr les trois images;
- dans le menu «File», Sélectionner «Automate», puis «Photomerge»;
- cliquer sur «Add open files», et cocher «Interactive layout»;
- cliquer sur OK;
- un écran de prévisualisation permettant de modifier l'assemblage s'affiche - mais dans la plupart des cas, toute intervention de l'utilisateur est inutile;
- cliquer sur OK pour lancer le traitement du panorama.
Si l'assemblage laisse à désirer, vous pouvez modifier les masques de chaque calque.
HCD28 et HTS 1.5 - Les trois images ci-dessus ont ete assemblees a l'aide de la fonction «Photomerge» d'Adobe Photoshop CS3.
Meme à 100% , il est pratiquement impossible de déceler les raccords.
