GAMMA MILO - Automatisme de portail électrique ADYX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Automatisme de portail électrique
Marque	ADYX
Modèle	GAMMA MILO
Alimentation	230 V AC, 50 Hz
Moteur	Asynchrone monophasé avec condensateur
Puissance moteur	500 W (estimation)
Type de récepteur	Embrochable, 433 MHz
Télécommande	433 MHz, codage fixe
Fin de course	Magnétique
Fonctions principales	Ouverture partielle/totale, cycle automatique, logique de fonctionnement réglable (manuel, automatique), fonction collectivité, cycle pas à pas
Sécurité	Cellules photovoltaïques (optionnelles) actives en fermeture ou ouverture/fermeture, fonction STOP
Indicateurs LED	FSW (cellules), STOP, FCA (fin de course ouverture), FCC (fin de course fermeture)
Réglages	Potentiomètre TR1 pour puissance, interrupteurs DIP pour logique et temporisations
Dimensions (unité de commande)	200 x 150 x 80 mm (estimation)
Poids (unité de commande)	~ 0.5 kg (estimation)
Entretien	Nettoyer avec un chiffon doux et sec. Vérifier périodiquement les connexions et les cellules.
Pièces détachées	Disponibles sur demande auprès du fabricant
Garantie	2 ans
Température de fonctionnement	-10°C à +50°C (estimation)

FOIRE AUX QUESTIONS - GAMMA MILO ADYX

Comment programmer une télécommande ?

Appuyez sur le bouton poussoir du canal 1 du récepteur. Le voyant s'allume pendant 10 secondes. Maintenez le bouton de la télécommande enfoncé jusqu'à ce que le voyant clignote puis reste allumé. Répétez pour chaque télécommande tant que le voyant est allumé.

Comment régler la puissance du moteur ?

Utilisez le potentiomètre TR1 situé sur la carte. Tournez dans le sens horaire pour augmenter la puissance, antihoraire pour diminuer. Utilisez un petit tournevis.

Que signifient les voyants LED sur la carte ?

FSW : cellule active (doit être allumée). STOP : fonction stop active (doit être allumée). FCA : fin de course ouverture (s'éteint quand le portail est ouvert). FCC : fin de course fermeture (s'éteint quand le portail est fermé).

Comment brancher les cellules photovoltaïques ?

Connectez les cellules sur les bornes prévues (voir schéma). En utilisation sans cellules, installez les deux ponts indispensables. Les cellules peuvent être actives uniquement en fermeture (1 pont) ou en ouverture et fermeture.

Comment régler le temps de fermeture automatique ?

Réglez les interrupteurs DIP 1 et 2 pour choisir la logique de fonctionnement. Positionnez le DIP 1 et 2 pour sélectionner le temps : manuel (pas d'auto), 15s, 20s ou 40s.

Comment utiliser l'ouverture partielle ?

L'ouverture partielle est disponible via un sélecteur à clé optionnel ou une télécommande programmée pour cette fonction. Consultez le schéma de branchement pour le sélecteur.

Que faire si le portail s'arrête en cours de mouvement ?

Vérifiez les LED : si STOP est éteinte, le pont 2-6 est peut-être manquant. Si FSW est éteinte, les cellules sont obstruées ou défectueuses. Vérifiez les fins de course et l'alimentation.

Comment brancher un sélecteur à clé ?

Connectez le sélecteur à clé sur les bornes prévues (voir schéma). Il permet l'ouverture partielle ou totale selon le branchement.

Comment modifier la logique de fonctionnement (manuel/automatique) ?

Utilisez les interrupteurs DIP 1 et 2. Pour manuel, mettez les deux sur OFF. Pour automatique avec temporisation, réglez selon le tableau : 15s (1 ON, 2 OFF), 20s (1 OFF, 2 ON), 40s (1 ON, 2 ON).

Comment réinitialiser l'automatisme ?

Coupez l'alimentation pendant quelques secondes puis remettez sous tension. Les réglages DIP restent mémorisés. Si nécessaire, réglez à nouveau les paramètres.

MODE D'EMPLOI GAMMA MILO ADYX

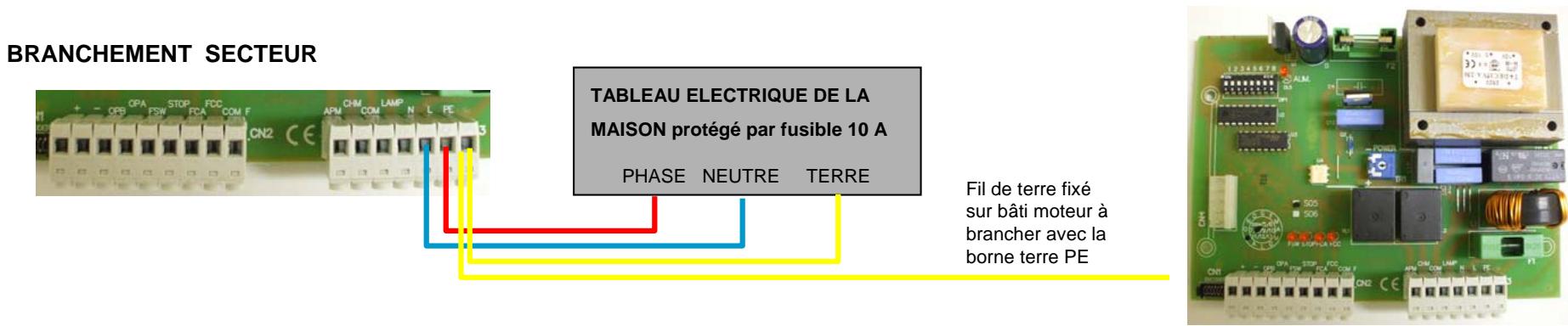

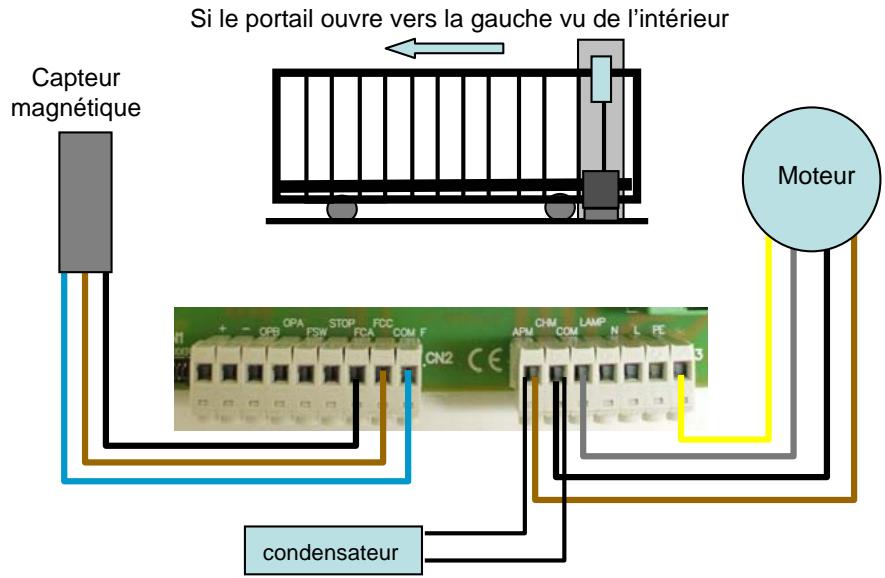

MISE EN SERVICE RAPIDE GAMMA MILO BRANCHEMENT MOTEUR et FIN DE COURSE MAGNETIQUE

Dans les 2 cas le condensateur est à brancher avec les fils marron et noir du moteur

BRANCHEMENT ACCESSOIRES

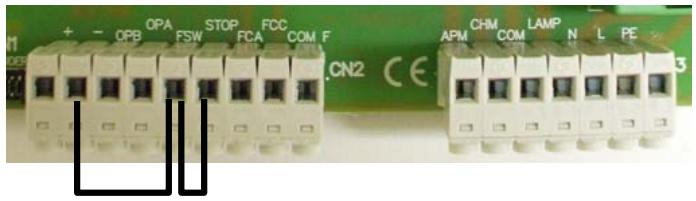

UTILISATION SANS CELLULES 2 PONTS INDISPENSABLES

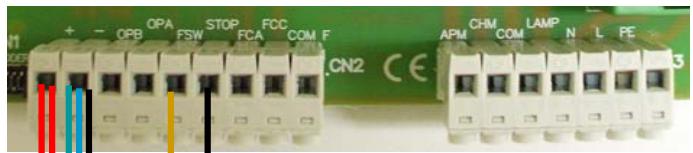

BRANCHEMENT CELLULES actives à la fermeture 1 PONT INDISPENSABLE

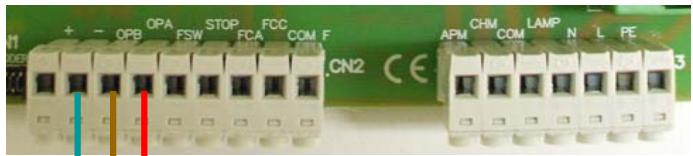

BRANCHEMENT SELECTEUR A CLE (En Option)

Ouverture partielle du portail Ouverture totale du portail

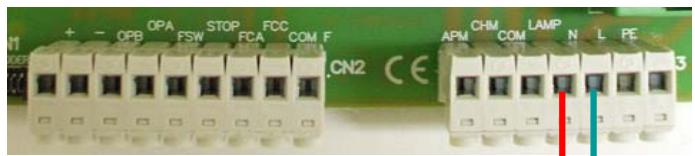

BRANCHEMENT CLIGNOTANT

Appuyer sur le bouton poussoir du canal 1 du récepteur Le voyant s'allume pendant 10 secondes Relâcher

Mise en place du récepteur embrochable

Télécommande 433 MHZ

Appuyer sur le bouton choisi de la télécommande

Le voyant du récepteur

clignote et reste allumé

pendant 10 secondes

Si on a plusieurs

télécommandes, répéter

l'opération tant que le voyant

est allumé.

RÉGLAGES : PARAMÈTRES DE FONCTIONNEMENT

RÉGLAGE PRÉCONISÉ pendant les essais

Les gris donnent la position ON ou OFF

ex : le 4 est sur ON

LOGIQUE DE FONCTIONNEMENT (1 et 2)

Manuel

il faut commander

la fermeture

Automatique

Ferme après 15

secondes

Automatique

Ferme après 20

secondes

Automatique

Ferme après 40

secondes

FONCTION COLLECTIVITÉ (3)

12345678

Fonction inactive

12345678

Fonction active

Pendant le mouvement

les commandes

d'ouverture sont inactives

FONCTIONNEMENT CELLULES (5)

Cellules actives seulement en fermeture

Cellules actives en ouverture et en fermeture

FONCTIONNEMENT CYCLE (4)

12345678

A chaque commande

ouvre;ferme;ouvre;ferme

etc....

12345678

A chaque commande:

ouvre; stop; ferme; stop

ouvre; stop etc....

FONCTION ENCODEUR (6)

1 2 3 4 5 6 7 8

Encodeur inactif

1 2 3 4 5 6 7 8

Encodeur activé

LE RÉGLAGE DE PUISSANCE SE FAIT PAR LE POTENTIOMÈTRE TR1

Avec un petit tournevis, tourner dans le sens inverse des aiguilles d'une montre pour diminuer la puissance.

Avec un petit tournevis, tourner dans le sens des aiguilles d'une montre pour augmenter la puissance.

LED DE CONTRÔLE

FSW : la LED de contrôle des cellules doit être ALLUMÉE.

STOP : la LED de contrôle de la fonction STOP doit être ALLUMÉE (sinon vérifier le pont 2 et 6).

FCA : LED de contrôle de fin de course OUVERTURE (s'éteint quand le portail est ouvert).

FCC : LED de contrôle de fin de course FERMETURE (s'éteint quand le portail est fermé).

ASSISTANCE TÉLÉPHONIQUE

0892 69 00 34

(0,34 € la minute). Vous munir de la notice d'installation avant tout appel.

Attention !!! Cette notice d'installation rapide concerne uniquement les branchements principaux et la mise en service. Pour les informations concernant l'installation mécanique, consulter la notice complète contenue dans le kit.
