Avec CINESOUND vous reproduirez toutes sources audio (CD, DVD, MAGNETOSCOPE, CAMESCOPE, MP3…) avec une très grande qualité d’écoute signée Cabasse. Dans le but d’optimiser au maximum votre installation, nous vous recommandons de lire attentivement cette notice d’installation. Après avoir lu cette notice, veuillez la ranger dans un endroit sûr pour pouvoir vous y référer ultérieurement. Dans certains pays ou certaines régions, la forme de la fiche d’alimentation et de la prise d’alimentation peuvent différer de celle qui figure sur les schémas, les branchements et le fonctionnement CINESOUND restent cependant identiques.
2/ Retenez les instructions - Elles doivent servir de référence permanente pour tout ce qui suit. 3/ Tenez compte des avertissements - Les avertissements présents sur le produit ou dans les notices d’utilisation doivent être pris en compte. 4/ Suivez les instructions - Toutes les instructions d’utilisation et de mise en œuvre doivent être scrupuleusement suivies. 5/ Nettoyage - Débranchez l’appareil avant tout nettoyage. N’utilisez pas de solutions nettoyantes sous forme liquide ou en aérosols. Employez de préférence un chiffon humide. 6/ Accessoires - N’utilisez pas d’accessoires qui ne soient pas explicitement recommandés par le constructeur, sous peine de risquer divers accidents. 7/ Eau et humidité - L’appareil ne doit pas être utilisé près de l’eau, par exemple à proximité d’une baignoire, d’un évier, dans un sous-sol humide, près d’une piscine, ou de tout ce qui y ressemble de près ou de loin. 8/ Installation sur mobiliers et supports - Ne placez pas cet appareil sur un support instable, qu’il s’agisse de pieds, trépieds, tables, étagères, etc. Il pourrait tomber et causer des blessures sérieuses à un enfant ou un adulte qui se trouverait à proximité. 9/ Ventilations - L’appareil doit être positionné de telle sorte qu’il ne gêne pas sa propre ventilation. Par exemple, il ne doit pas être installé sur un lit, un canapé, une couverture ou des surfaces similaires qui pourraient bloquer ses orifices d’aération. Il ne doit pas non plus être encastré dans des enceintes confinées comme des étagères étroites ou des meubles qui pourraient limiter la quantité d’air disponible aux entrées d’air. 10/ Alimentation - L’appareil ne doit être relié qu’à une source électrique du type écrit dans le mode d’emploi ou conforme à la sérigraphie sur le produit. Si vous n’êtes pas sûr du type de courant fourni à l’endroit où vous vous trouvez, adressez-vous à votre revendeur ou à la compagnie électrique locale. 11/ Protection des câbles d’alimentation - Le cheminement des câbles d’alimentation doit être prévu de telle sorte qu’ils ne puissent pas être piétinés, pincés, coincés par d’autres appareils posés dessus, et une attention toute particulière doit être accordée à l’adéquation des prises et à la liaison du cordon avec l’appareil. 12/ Foudre - Pour une meilleure protection de l’appareil pendant les orages ou s’il doit rester inutilisé pendant une longue période, débranchez le cordon d’alimentation et débranchez la prise d’antenne, vous éviterez ainsi les risques de détérioration dus à la foudre ou aux surtensions. 13/ Surcharges électriques - Ne surchargez pas les prises d’alimentation, les prolongateurs ou les rappels d’alimentation. Il pourrait en résulter incendies ou électrocutions. 14/ Corps et liquides étrangers - On doit être attentif à ne jamais laisser entrer d’éléments ou de liquides étrangers dans l’appareil. Ils pourraient occasionner incendies ou électrocutions. Ne versez jamais aucun liquide d’aucune sorte sur l’appareil. 15/ Entretien - L’utilisateur ne doit pas tenter de s’occuper des opérations de maintenance au-delà de celles décrites dans le mode d’emploi. Tout ce qui dépasse le simple niveau de l’entretien doit être effectué par un personnel qualifié. 16/ Maintenance - Dans les cas suivants, vous devez impérativement débrancher votre appareil et le faire vérifier par un technicien qualifié : - l’alimentation ou la prise a été endommagée. - des corps étrangers ou du liquide se sont introduits dans l’appareil. - l’appareil a été exposé à la pluie ou a été aspergé d’eau. - l’appareil ne semble pas marcher correctement alors que vous l’utilisez dans le cadre de ses instructions de fonctionnement normal. Ne manipulez que les contrôles couverts par le mode d’emploi. Toute autre procédure pourrait le détériorer et nécessiter l’intervention d’un technicien qualifié. - l’appareil est tombé ou bien sa carrosserie est endommagée.
19/ Exposition aux fortes températures - L’appareil doit être tenu éloigné de sources de chaleur comme radiateurs, chauffage divers, amplificateurs, ou tous autres éléments susceptibles de le placer dans des conditions de températures anormalement élevées.
Ne le positionnez pas : - près d’un lecteur de cassettes (ou près d’un appareil qui génère des champs magnétiques) et des interférences sur le son - en exposition directe au soleil - dans un endroit humide - dans des endroits très chauds ou très froids - dans des zones soumises à des vibrations ou à tout autre mouvement - dans des pièces très poussiéreuses en présence de fumées et de graisses (cuisines)

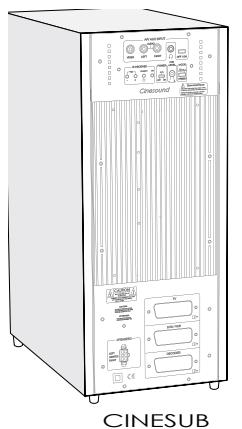

à l’intérieur, susceptible de gêner son fonctionnement ou de le rendre défectueux. Veuillez ne rien placer au-dessus de CINESUB. Ne le couvrez pas, qu’il s’agisse d’étoffe ou de toute autre matière. Tout ce qui empêche la ventilation entraînera une augmentation de la température interne, susceptible de provoquer une panne ou un risque d’incendie. Placez CINESUB à droite ou à gauche de votre écran, de face ou de profil, le haut-parleur de graves de CINESUB situé derrière la grille tissu ne doit pas être collé à un mur ou à tout objet gênant la diffusion des graves. CINESUB dispose de 2 diodes infrarouges, l’une sur la face avant, l’autre sur la face latérale droite du côté haut-parleur. Ces diodes permettent de recevoir et d’interpréter tous les signaux émis par votre télécommande.

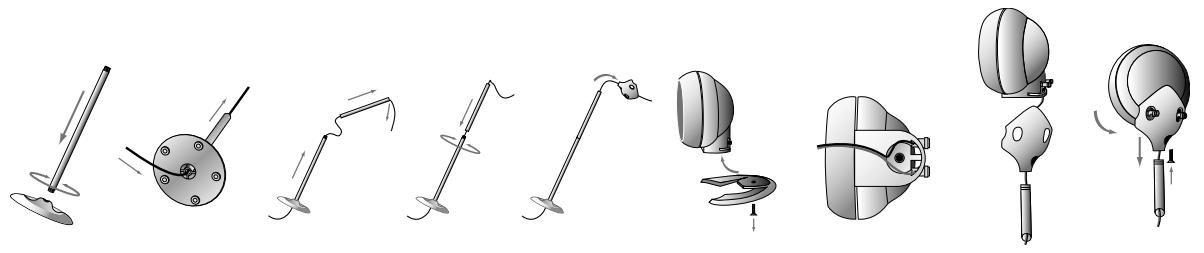

Pour une fixation murale, il suffit de démonter à l’aide d’un tournevis le support du satellite et de le remonter sur son support mural une fois celui-ci fixé au mur. En fixation murale, par souci d’intégration, votre câble de connexion pourra passer audessus de la fixation ou à l’intérieur de celle-ci.

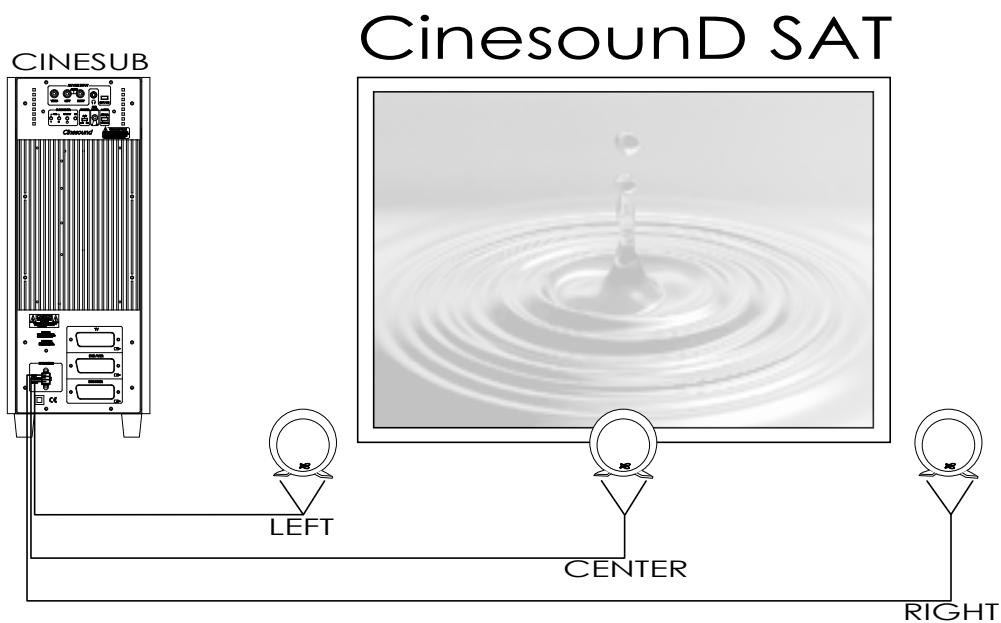

Puis connecter chacun des satellites à sa sortie correspondante selon la sérigraphie mentionnée à la sortie SPEAKERS de CINESUB : Left/gauche, Center/centre, Right/droit.
Assurez-vous que toute la partie dénudée du câble des satellites ait ses fils bien rassemblés en torsade et bien insérés dans la borne du satellite.

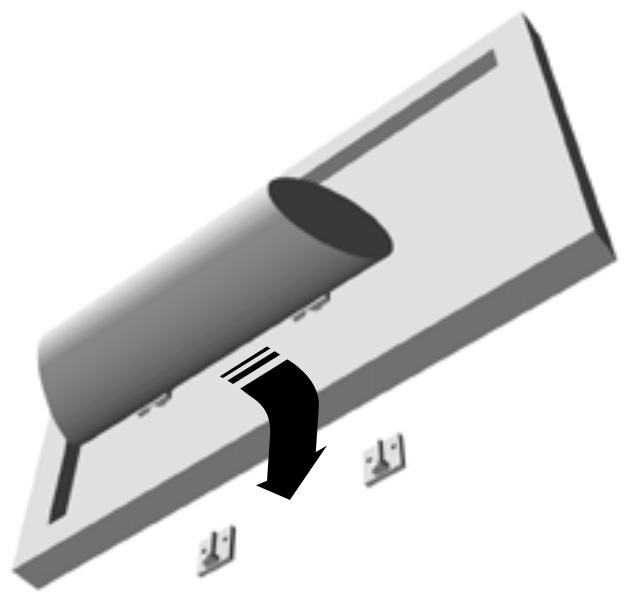

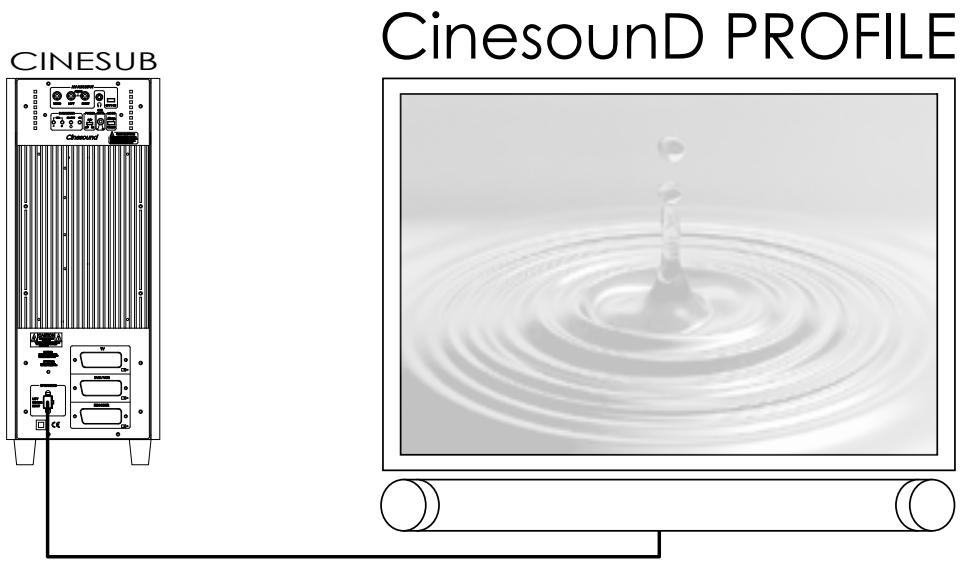

2 potences mâles livrées, puis de fixer les 2 potences femelles à l’arrière du satellite, et de fixer ensuite le satellite PROFILE à même votre mur en dessous ou au-dessus de votre écran.

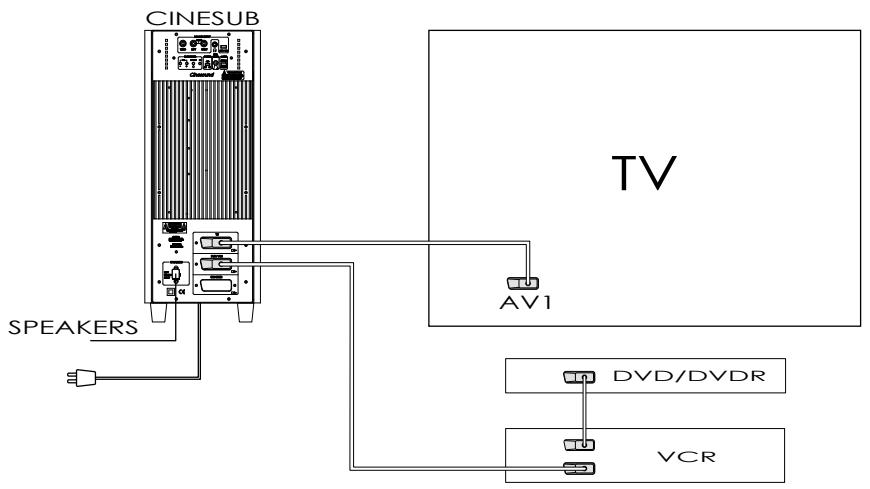

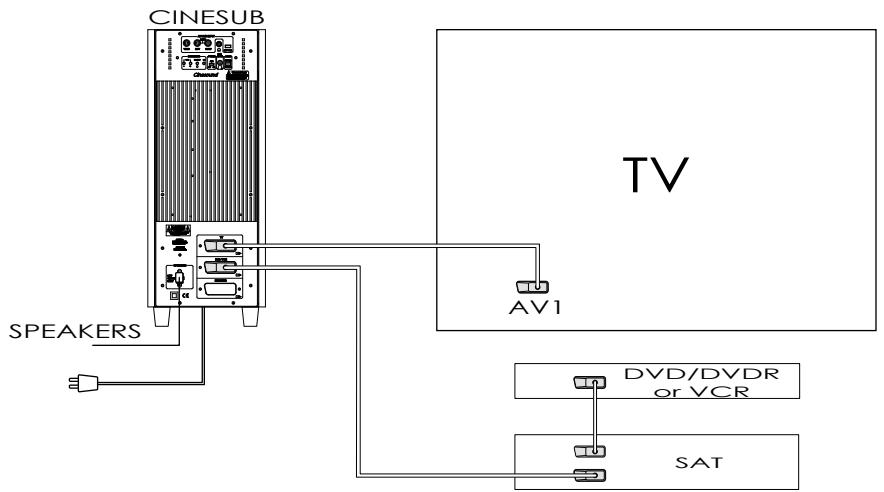

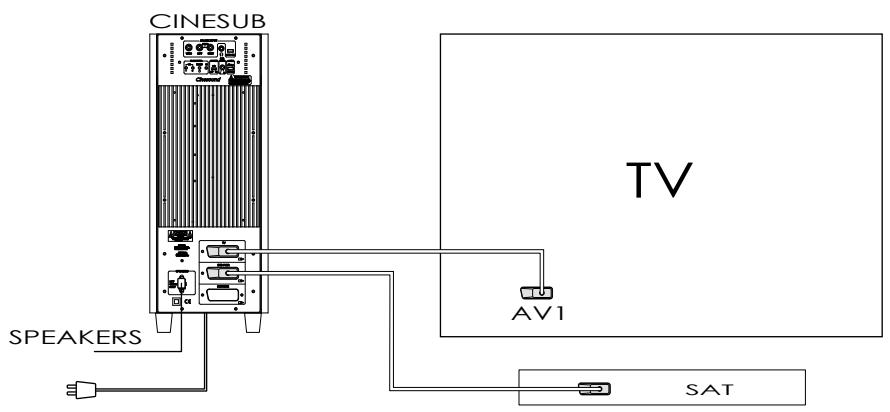

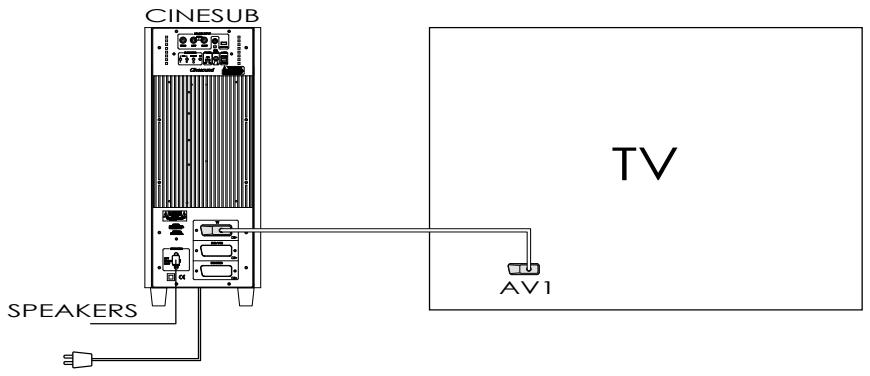

• Si vous souhaitez également utiliser le tuner TV de votre MAGNETOSCOPE ou de votre LECTEUR DVDR, branchez votre câble antenne sur l’entrée antenne du MAGNETOSCOPE. Raccordez la sortie antenne du MAGNETOSCOPE à l’entrée antenne du TELEVISEUR. Activez la fonction «monitoring» du MAGNETOSCOPE ou du LECTEUR DVDR pour commuter CINESUB sur le TUNER TV de cette source. Désactivez la fonction monitoring de votre MAGNETOSCOPE, pour revenir sur le tuner de votre téléviseur.

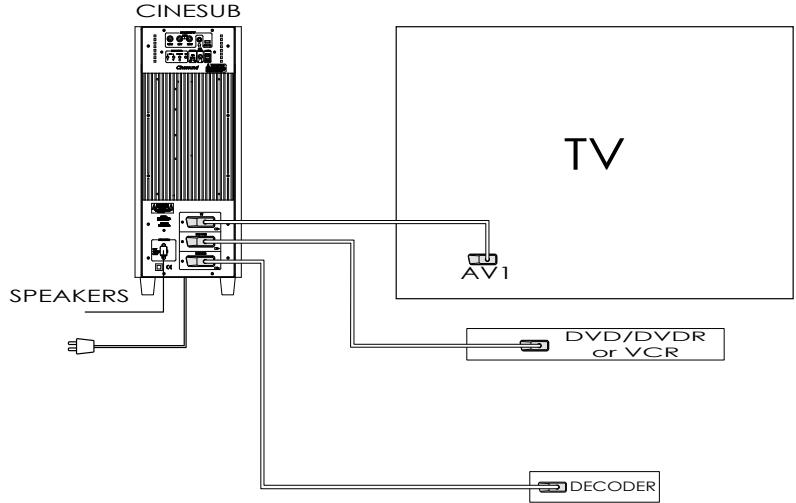

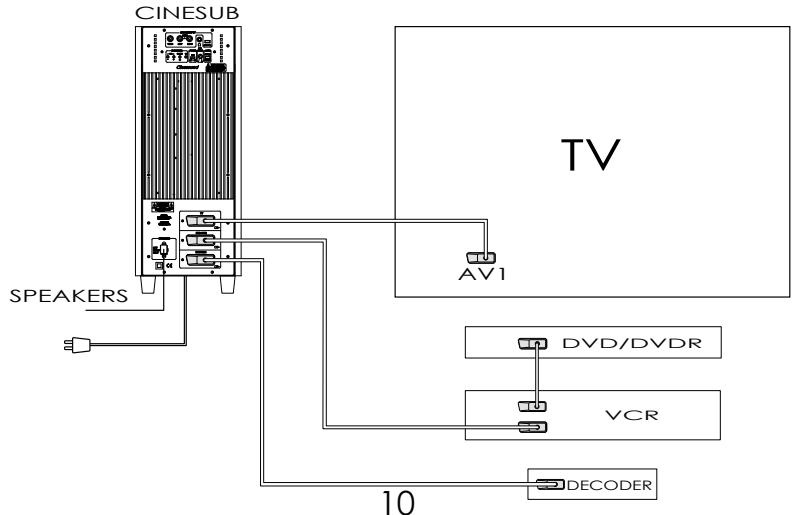

• Assurez-vous que les cordons PERITEL utilisés pour ces branchements aient bien l’ensemble des 21 broches connectées. • Si vous souhaitez également utiliser le tuner TV de votre MAGNETOSCOPE ou de votre LECTEUR DVDR, branchez votre câble antenne sur l’entrée antenne du MAGNETOSCOPE ou du LECTEUR DVDR. Raccordez la sortie antenne du MAGNETOSCOPE ou du lecteur DVDR à l’entrée antenne du TELEVISEUR. Activez la fonction «monitoring» du MAGNETOSCOPE ou du LECTEUR DVDR pour commuter CINESUB sur le TUNER TV de cette source. Désactivez la fonction monitoring de votre MAGNETOSCOPE, pour revenir sur le tuner de votre téléviseur.

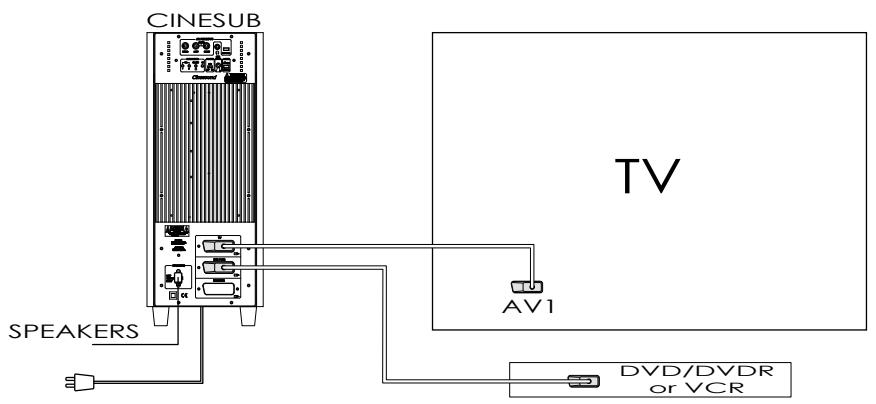

• Assurez-vous que les cordons PERITEL utilisés pour ces branchements aient bien l’ensemble des 21 broches connectées. • Si vous souhaitez également utiliser le tuner TV de votre MAGNETOSCOPE ou de votre LECTEUR DVDR, branchez votre câble antenne sur l’entrée antenne du MAGNETOSCOPE. Raccordez la sortie antenne du MAGNETOSCOPE à l’entrée antenne du TELEVISEUR. Activez la fonction «monitoring» du MAGNETOSCOPE ou du LECTEUR DVDR pour commuter CINESUB sur le TUNER TV de cette source. Désactivez la fonction monitoring de votre MAGNETOSCOPE, pour revenir sur le tuner de votre téléviseur.
• Si vous souhaitez également utiliser le tuner TV de votre MAGNETOSCOPE ou de votre LECTEUR DVDR, branchez votre câble antenne sur l’entrée antenne du MAGNETOSCOPE. Raccordez la sortie antenne du MAGNETOSCOPE à l’entrée antenne du TELEVISEUR. Activez la fonction «monitoring» du MAGNETOSCOPE ou du LECTEUR DVDR pour commuter CINESUB sur le TUNER TV de cette source. • Désactivez la fonction monitoring de votre MAGNETOSCOPE, pour revenir sur le tuner de votre téléviseur.
ATTENTION : avec ce type de branchement, vous ne bénéficierez pas de l’ensemble des fonctionnalités de CINESOUND (commutation de sources automatique entre autres).
Cette opération d’apprentissage est à réaliser lors de votre première installation et à chaque fois que vous désirez changer de télécommande pour piloter votre CINESOUND (y compris lorsque vous souhaitez réutiliser la télécommande livrée avec CINESOUND). Avant d’effectuer l’opération d’apprentissage de votre télécommande, nous vous recommandons de bien vérifier que les piles de votre télécommande soient en parfait état de marche, n’hésitez pas, si nécessaire, à remplacer vos piles par des piles neuves. ATTENTION : avant toute PROGRAMMATION, il est impératif de déconnecter CINESUB de son cordon secteur pendant 5 secondes environ, afin de ré-initiliaser complètement CINESUB. ATTENTION : lors de la procédure d’apprentissage de la télécommande, nous vous recommandons d’éteindre votre téléviseur, ou tout autre appareil susceptible d’engendrer des perturbations infrarouges, certains néons sont aussi susceptibles de provoquer des perturbations, il est recommandé de les éteindre ou de s’en éloigner. ATTENTION : avant de lancer la programmation de la télécommande du téléviseur (ou télécommande universelle) veillez à ce que la fonction TV soit bien sélectionnée TV sur la télécommande (et non DVD, VCR, SAT, AUX…).
4 Vérifiez que CINESUB réponde correctement à toutes les commandes : VOLUME -, VOLUME +, STANDBY et CHANGEMENT DE CHAINES. Si ce n’est pas le cas, vous avez la possibilité de renouveler l’apprentissage des commandes défectueuses sans avoir à relancer l’ensemble de la procédure d’apprentissage. A titre d’exemple, si vous constatez, après la première programmation, que l’appui sur la touche VOLUME + de votre télécommande ne permet pas d’augmenter le son émis par CINESOUND, procédez de nouveau à l’opération suivante : appuyez 1 fois (puis relâcher) sur la touche IR RECEIVER VOL + située à l’arrière de CINESUB puis activez la touche VOLUME + de la télécommande 2 fois de suite et de façon distincte jusqu’à entendre un double bip sonore. Ce double bip indique que cette dernière commande à été ré-enregistrée. La programmation de la télécommande est maintenant terminée. Les codes seront toujours actifs même si vous débranchez CINESUB de l’alimentation secteur. Si vous souhaitez reprogrammer CINESUB pour fonctionner avec une autre télécommande, n’oubliez pas de débranchez physiquement le cordon secteur pendant 5 secondes avant de procéder de nouveau à la séquence d’apprentissage complète. Si vous désirez re-programmer CINESUB pour fonctionner avec la télécommande livrée avec CINESUB, vous pouvez : • Effectuer un ré-apprentissage automatique, pour cela débranchez le cordon d’alimentation secteur de CINESUB, attendez 5 secondes, appuyez sur la touche IR RECEIVER VOL -, maintenez-là enfoncée et rebranchez le cordon d’alimentation secteur de CINESUB. Lorsque le produit est sous tension (diode rouge), relâchez la touche IR RECEIVER VOL -, la diode passe au vert, CINESUB est prêt à fonctionner avec la télécommande livrée avec CINESUB. • Effectuer un ré-apprentissage manuel : procédez comme décrit dans le manuel. Une fois la touche STANDBY enregistrée, quittez la procédure d’apprentissage en déconnectant le cordon d’alimentation secteur de CINESUB. Puis attendez 5 secondes avant de rebrancher le cordon d’alimentation secteur de CINESUB.

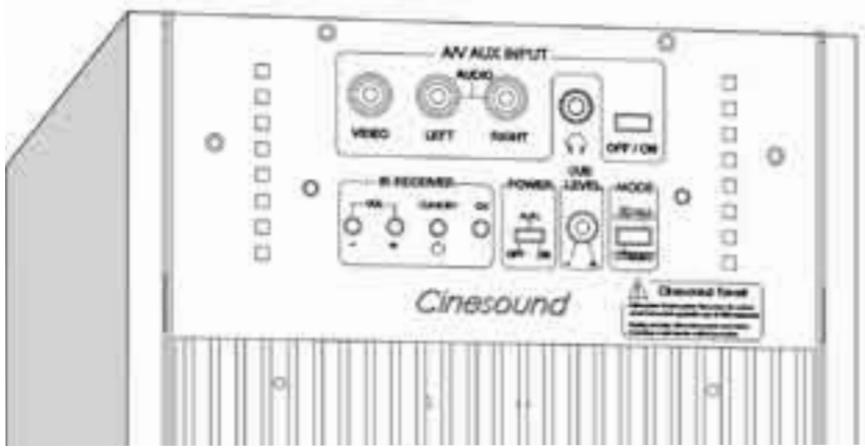

• La fonction SUB LEVEL à l’arrière de CINESUB vous permet de régler le niveau de volume des graves au sein de la pièce. • La fonction MODE à l’arrière de CINESUB vous permet de programmer votre écoute en fonction STEREO (voie gauche, voie droite et caisson de graves) ou en mode 3DCS (3 Dimensions Cabasse Live Sound avec voie gauche, voie centrale, voie droite et caisson de graves) vous bénéficierez ainsi de l’effet 3 Dimensions Cabasse Live Sound avec une écoute « grand spectacle » très enveloppante. • Le réglage du niveau des autres sources sonores audio/vidéo (DVD, MAGNETOSCOPE, DECODEUR, DEMODULATEUR SATELLITE…) branchées sur CINESUB sera commandé par la télécommande programmée.
• Position : OFF - CINESUB est en état de mise en repos forcé, l’appui sur la touche STANDBY ou sur une touche de changement de chaîne TV ( à , Prg - ou Prg +) de la télécommande programmée n’est suivi d’aucun effet. La diode luminescente est rouge en permanence pour vous indiquer que CINESUB est sous tension. • Position : AUTO - CINESUB gère alors lui-même et de façon automatique le mode STANDBY. Lors de la mise en route de CINESUB dans ce mode, la diode luminescente devient verte et le reste tant qu’un signal audio est présent sur l’une des entrées de CINESUB. En l’absence de signal et après une durée d’environ 20 minutes, CINESUB passe automatiquement en mode STANDBY. La couleur de la diode luminescente passe du vert au rouge. Dès lors qu’un signal audio sera détecté, CINESUB basculera de façon automatique en mode actif ON et la diode luminescente redeviendra verte. A noter que dans cette configuration, l’appui sur la touche STANDBY de la télécommande programmée n’est suivi d’aucun effet. • Position : ON - Dans ce mode, CINESUB se trouve en mode ON forcé. Lors de la mise en route de CINESUB dans ce mode, la diode luminescente devient verte en permanence même en l’absence de signal audio. L’activation de la touche STANDBY de la télécommande programmée a pour conséquence de basculer CINESUB en mode STANDBY, la couleur de la diode passe alors du vert au rouge. L’appui à nouveau sur la touche STANDBY ou sur une touche de changement de chaîne TV ( à , Prg - ou Prg +) a pour effet d’activer CINESUB en mode actif ON.
(AV2, AV3…) et de sélectionner l’entrée auxiliaire correspondante au moyen de la télécommande de votre écran. CINESUB reviendra alors automatiquement en mode reproduction TV.
Dans les 2 cas, assurez-vous de bien mettre en marche votre source audio et/ou vidéo.
Reportez vous au paragraphe « INSTALLATION ».
CINESUB sur l’une des entrées/sorties PERITEL et le commutateur d’entrée auxiliaire est en position ON.

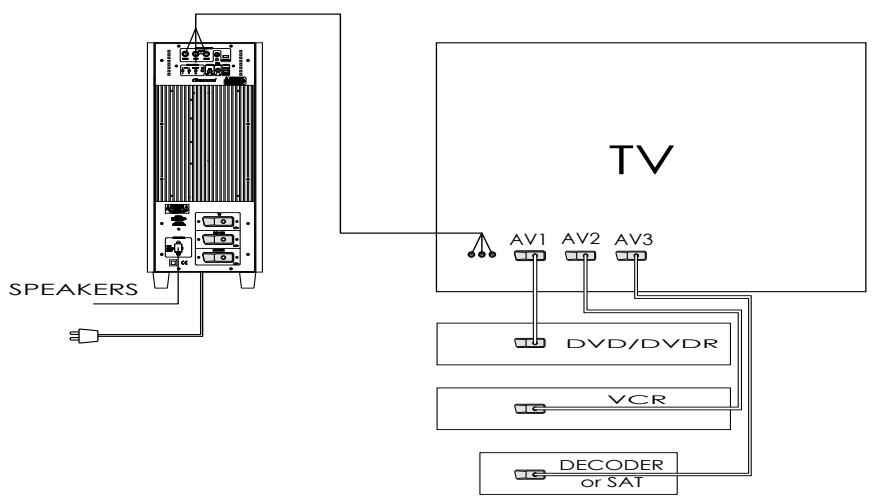

CINESUB au moyen des entrées auxiliaires RCA et le commutateur d’entrées auxiliaires est en position OFF.
Dans le cas du signal provenant du tuner de votre téléviseur, vérifier le bon réglage des chaînes (utiliser le réglage fin de votre tuner) et le bon ajustement de votre antenne de réception. Absence de son et d’image TV .
Contacter le revendeur de votre décodeur.
PERITEL. Le pin 8 n’est alors pas connecté.
à l’image et au son du magnétoscope ou du graveur DVD en mode tuner TV.
DVD, le son est absent.
Lors de l’appui sur une touche changement de chaîne, le téléviseur redonne la priorité au tuner interne du téléviseur au détriment de CINESUB.
POUR PILOTER CINESOUND ».
CINESUB, la sélection de source se faisant de façon manuelle par ledit interrupteur auxiliaire.
Alternativement, appuyez sur la touche AV correspondante (AV1, AV2, …) de votre télécommande pour revenir sur CINESOUND.
Lors d’un changement de chaîne, le son de CINESOUND ne correspond pas l’image de mon téléviseur.
Alternativement, appuyer sur la touche AV correspondante (AV1, AV2, …) de votre télécommande pour revenir sur CINESOUND.
DVD, l’image du lecteur DVD disparaît au profit de l’image du tuner TV et ne réapparaît pas.
Au besoin, pivotez CINESUB afin de garantir cet impératif.
Lors de l’appui sur une touche changement de chaîne, le téléviseur redonne la priorité au tuner interne du téléviseur au détriment de CINESUB.
POUR PILOTER CINESOUND ».
CINESOUND et les hautparleurs du téléviseur fonctionnent toujours malgré le fait que CINESOUND soit relié au téléviseur au moyen d’un cordon PERITEL.
Attendez au minimum 1 seconde entre 2 appuis consécutifs de touches de la télécommandes et 5 secondes pour les touches STANDBY et CH 1.
Alternativement, appuyer sur la touche AV correspondante (AV1, AV2, …) de votre télécommande pour revenir sur CINESOUND.
Alternativement, appuyer sur la touche AV correspondante (AV1, AV2, …) de votre télécommande pour revenir sur CINESOUND.
Appuyer uniquement sur le bouton poussoir d’apprentissage correspondant à la touche non reconnue. Attendez au minimum 1 seconde entre 2 appuis consécutifs de touches de la télécommandes et 5 secondes pour les touches STANDBY et CH1. Pour les télécommandes munies de diodes luminescentes, attendre l’extinction complète de la lumière provenant de ces diodes avant d’appuyer sur une nouvelle touche. Après 2 appuis, CINESUB doit émettre un double bip sonore. Essayez alors de suite d’appuyer sur la touche de la télécommande non reconnue jusqu’ici. Si le problème persiste, renouvelez l’opération.
Appuyer uniquement sur le bouton poussoir d’apprentissage correspondant à la touche non reconnue. Attendez au minimum 1 seconde entre 2 appuis consécutifs de touches de la télécommandes et 5 secondes pour les touches STANDBY et CH1. Pour les télécommandes munies de diodes luminescentes, attendre l’extinction complète de la lumière provenant de ces diodes avant d’appuyer sur une nouvelle touche. Après 2 appuis, CINESUB doit émettre un double bip sonore. Essayez alors de suite d’appuyer sur la touche de la télécommande non reconnue jusqu’ici. Si le problème persiste, renouvelez l’opération.
Mettez cette source en veille.
