Intitulé	Description
Type de produit	Tracteur compact
Caractéristiques techniques principales	Moteur diesel, 3 cylindres, 24.5 ch
Alimentation électrique	12V
Dimensions approximatives	Longueur : 3,1 m, Largeur : 1,2 m, Hauteur : 1,5 m
Poids	680 kg
Compatibilités	Accessoires John Deere, tondeuses, chargeurs frontaux
Type de batterie	Batterie plomb-acide
Tension	12V
Puissance	24.5 ch à 2600 tr/min
Fonctions principales	Labourage, tonte, transport de matériaux
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage du filtre à air
Pièces détachées et réparabilité	Disponibilité de pièces chez les revendeurs John Deere
Sécurité	Équipements de protection individuelle recommandés, respect des consignes de sécurité
Informations générales	Idéal pour les petits exploitants agricoles et les jardins de grande taille

FOIRE AUX QUESTIONS - 4100 JOHN DEERE

Comment démarrer le JOHN DEERE 4100 ?

Assurez-vous que le levier de vitesses est en position neutre, appuyez sur la pédale d'embrayage et tournez la clé de contact dans le sens des aiguilles d'une montre.

Que faire si le moteur ne démarre pas ?

Vérifiez si la batterie est chargée, si le réservoir de carburant est plein et si le coupe-circuit est activé. Assurez-vous également que le levier de vitesses est en position neutre.

Comment vérifier le niveau d'huile du JOHN DEERE 4100 ?

Arrêtez le moteur et laissez-le refroidir. Retirez la tige de jauge, essuyez-la avec un chiffon propre, réinsérez-la et retirez-la à nouveau pour vérifier le niveau d'huile.

Que faire si les roues patinent ?

Assurez-vous que les pneus sont correctement gonflés selon les spécifications du fabricant. Vérifiez également si le sol est trop meuble ou humide.

Comment changer le filtre à huile ?

Vidangez l'huile usagée, retirez le filtre à huile usagé avec une clé à filtre, appliquez un peu d'huile neuve sur le joint du nouveau filtre et vissez-le en place. Remplissez ensuite avec de l'huile neuve.

Quel type de carburant dois-je utiliser ?

Utilisez du diesel de bonne qualité, conforme aux spécifications du fabricant. Évitez d'utiliser des carburants contenant des additifs non recommandés.

Comment nettoyer le filtre à air ?

Retirez le couvercle du filtre à air, sortez le filtre et nettoyez-le avec de l'air comprimé ou remplacez-le s'il est trop encrassé.

Que faire si le tracteur surchauffe ?

Arrêtez le moteur immédiatement et laissez-le refroidir. Vérifiez le niveau de liquide de refroidissement et recherchez d'éventuelles fuites ou obstructions dans le radiateur.

Comment régler la hauteur de coupe de la tondeuse ?

Utilisez le levier de réglage de hauteur situé sur le châssis de la tondeuse pour ajuster la hauteur de coupe selon vos préférences.

Questions des utilisateurs sur 4100 JOHN DEERE

1 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Pourquoi le tableau de bord de mon tracteur JOHN DEERE 4100 ne s'allume-t-il pas et le contact ne se fait-il pas alors que la batterie est chargée ?

FAQ fréquente - 03/12/2025

Réponse Notice-Facile

Si le tableau de bord de votre tracteur JOHN DEERE 4100 ne s'allume pas et que le contact n'établit pas la connexion malgré une batterie chargée, plusieurs points doivent être vérifiés dans l'ordre suivant :

Vérification de la clé et du contacteur : Assurez-vous d'abord que la clé de contact est complètement tournée en position ON (marche). Le contacteur du 4100 (référence AM879479) peut être défectueux et empêcher l'alimentation du système électrique. Si la clé tourne librement sans résistance ou ne déclenche aucun bruit, le contacteur doit être remplacé.

Nettoyage des connexions de batterie : Inspectez les deux bornes (positive et négative) de la batterie TY24467 (batterie standard du 4100). Elles doivent être propres, bien serrées et sans trace de corrosion (dépôt blanc ou vert). Une mauvaise connexion empêche le courant de circuler. Si les bornes sont corrodées, nettoyez-les avec du vinaigre blanc ou une brosse métallique, puis resserrez solidement.

Vérification des fusibles et du câblage : Localisez la boîte à fusibles du 4100 (généralement sous le siège ou sur le côté du moteur). Inspectez visuellement tous les fusibles pour détecter un fil grillé au centre. Un fusible cassé coupe immédiatement l'alimentation du tableau de bord. Remplacez tout fusible défectueux par un modèle identique. Vérifiez également que les câbles entre la batterie et le contacteur ne sont pas endommagés, fendus ou déconnectés.

Test du relais d'alimentation : Le relais d'alimentation du 4100 peut être défectueux et bloquer le courant vers le tableau de bord. Écoutez un cliquetis quand vous tournez la clé en position ON ; l'absence de bruit indique un relais mort. Si vous disposez d'un multimètre, vérifiez qu'une tension de 12V arrive bien au relais et au tableau de bord.

Essai du démarreur : Tentez de démarrer le moteur en tournant complètement la clé vers la droite. Si le démarreur reste silencieux et que le tableau de bord ne s'illumine toujours pas, le problème vient du circuit principal. En revanche, si le démarreur fonctionne, cela indique que le système électrique principal reçoit bien l'alimentation, et seul le circuit du tableau de bord est touché.

Si après ces vérifications le tableau de bord reste éteint et le contact ne s'établit pas, le contacteur AM879479 ou les éléments de câblage principal du 4100 nécessitent un remplacement. Consultez un concessionnaire JOHN DEERE autorisé ou un technicien spécialisé pour un diagnostic approfondi et une réparation sécurisée.

Répondre (soyez le premier)

Téléchargez la notice de votre Tracteur compact au format PDF gratuitement ! Retrouvez votre notice 4100 - JOHN DEERE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 4100 de la marque JOHN DEERE.

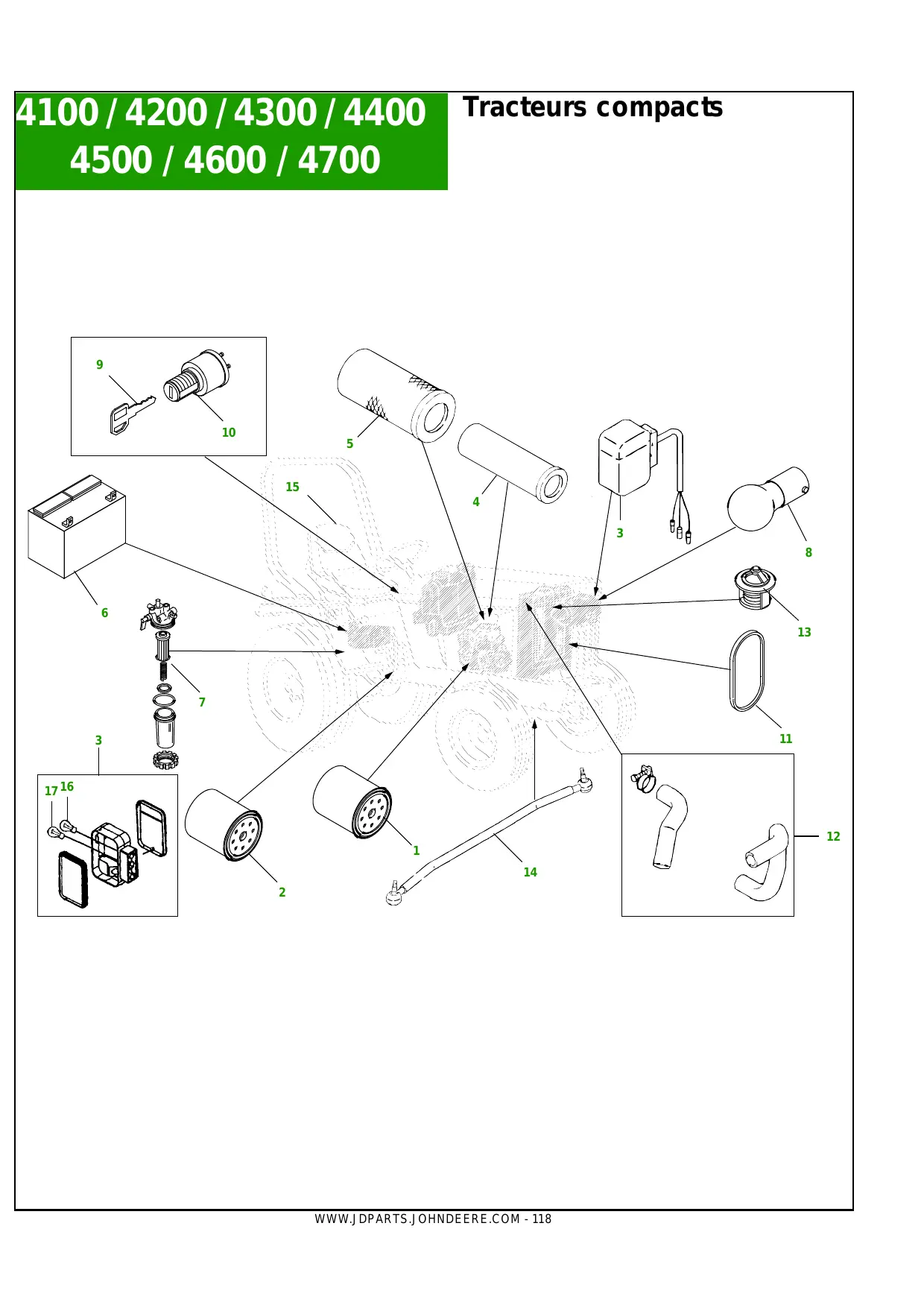

MODE D'EMPLOI 4100 JOHN DEERE

	réf. pos.	préce	description	réf. pos.	préce	description
1	M806418	FILTRÉ À HUILE MOTEUR (4100)			M805441	COUROIOE - VENTILATEUR (4200)
	M806419	FILTRÉ À HUILE MOTEUR (4200-4700)			M808685	COUROIOE - VENTILATEUR (4300-4700)
2	AM116156	FILTRÉ À HUILE DE TRANSMISSION (4100)		12	M807445	DURITE DE RADIATEUR (HAUT) (4100)
	LVA10419	FILTRÉ À HUILE DE TRANSMISSION			M125006	DURITE DE RADIATEUR (HAUT) (4200)
		(4200-4700)			M125008	DURITE DE RADIATEUR (HAUT) (4300 & 4400)
3	AM879645	ENSEMBLE LAMPES - FEU DE DÉTRESSE			M135056	DURITE DE RADIATEUR (HAUT) (4500)
		(GAUCHE) (4100)			M132272	DURITE DE RADIATEUR (HAUT) (4600 & 4700)
	AM120359	ENSEMBLE LAMPES - FEU DE DÉTRESSE			M807436	DURITE DE RADIATEUR (BAS) (4100)
		(GAUCHE) (4200-4700)			M125007	DURITE DE RADIATEUR (BAS) (4200)
	AM879646	ENSEMBLE LAMPES - FEU DE DÉTRESSE			M125009	DURITE DE RADIATEUR (BAS) (4300)
		(DROITE) (4100)			M125010	DURITE DE RADIATEUR (BAS) (4400)
	AM120360	ENSEMBLE LAMPES - FEU DE DÉTRESSE			M132273	DURITE DE RADIATEUR (BAS) (4500-4700)
		(DROITE) (4200-4700)			TY22467	COLLIER
4	M113621	FILTRÉ À AIR, PRIMAIRE (4100)		13	CH15536	THERMOSTAT (4100) SANS CABINE
	M131803	FILTRÉ À AIR, SECONDAIRE (4200-4700)			M811272	THERMOSTAT (4100) AVEC CABINE
5	M123378	FILTRÉ À AIR, SECONDAIRE (4100)			M811034	THERMOSTAT (4200-4600)
	M131802	FILTRÉ À AIR, PRIMAIRE (4200-4700)			M805702	JOINT (4100)
6	TY24467	BATTERIE (4100)			M805834	JOINT (4200-4700)
	TY25877	BATTERIE (4200-4400)			M805835	JOINT INFÉRIEUR (4200-4700)
	TY24394	BATTERIE (4500 & 4700)			14	AM879335
7	CH15553	ÉLÉMENT DE FILTRÉ À COMBUSTIBLE (4100)			AM879336	BARRE D'ACCOUPLEMENT (4100N)
	M801101	ÉLÉMENT DE FILTRÉ À COMBUSTIBLE			15	AM879503
		(4200-4400)			LVA10029	FAUTEUIL (4100)
	T111383	ÉLÉMENT DE FILTRÉ À COMBUSTIBLE			16	AD2062R
		(4500-4700)			17	AMPOULE - FEU ARRIÈRE (4100 - 4700)
8	M807906	AMPOULE - PHARE			18	AR48015
9	AM879480	CLÉ (4100)			19	AM879144
	AR51481	CLÉ (4200-4700)			AM880339	ALTERNATEUR (4100) (NON REPRÉSENTÉ)
10	AM879479	CONTACTEUR (4100)			AM880339	ALTERNATEUR (4100) (55 A)

11 M811284. COURIOE - VENTILATEUR (4100)

RECOMMENDATIONS D'ENTRETIEN

Article	Ingénieur	Capacité	Intervalle de remplacement
Huile moteur	Plus 50 ou Torq-Gard	2.8 qt / 2,7 l (4100)4.0 qt / 3,8 l (4200)4.5 qt / 4,3 l (4300/4400)6.2 qt / 5,9 l (4500-4700)	Annuellement ou toutes les 100 heures (4100)Annuellement ou toutes les 200 heures (4300-4700)
Filtre à huile moteur			Annuellement ou toutes les 100 heures (4100)Annuellement ou toutes les 200 heures (4300-4700)
Huile de transmission	Low Vis Hy-Gard/Hy-Gard	3.3 gal / 12,5 l (4100)Boîte de vitesse 6.3 gal / 24 l (4200-4400)Transm. hydraul. 6.8 gal / 25,7 l (4200-4400)Boîte de vitesse 6.8 gal / 25,7 l (4500-4700)Transm. hydraul. 8.8 gal / 33,3 l (4500-4700)	50 heures pendant la période de rod-age, ensuite toutes les 400 heures
Filtre à huile de transmis-sion			Toutes les 200 heures
Filtre à air primaire			Toutes les 500 heures ou plus souvent, selon besoin
Filtre à air secondaire			Tous les 3 changements de contrôle pri-maire
Filtre à combustible			500 heures
Essieu avant	JD GL-5 80W90 lube (4100)Hy-Gard/Low Vis Hy-Gard	3.6 qt / 3,4 l (4100)4.1 qt / 3,9 l (4200-4400)1.8 gal / 6,8 l (4500-4700)	500 heures
Cool-Gard	Cool-Gard		3 ans./3000 heures avec Cool Gard
Cool-Gard

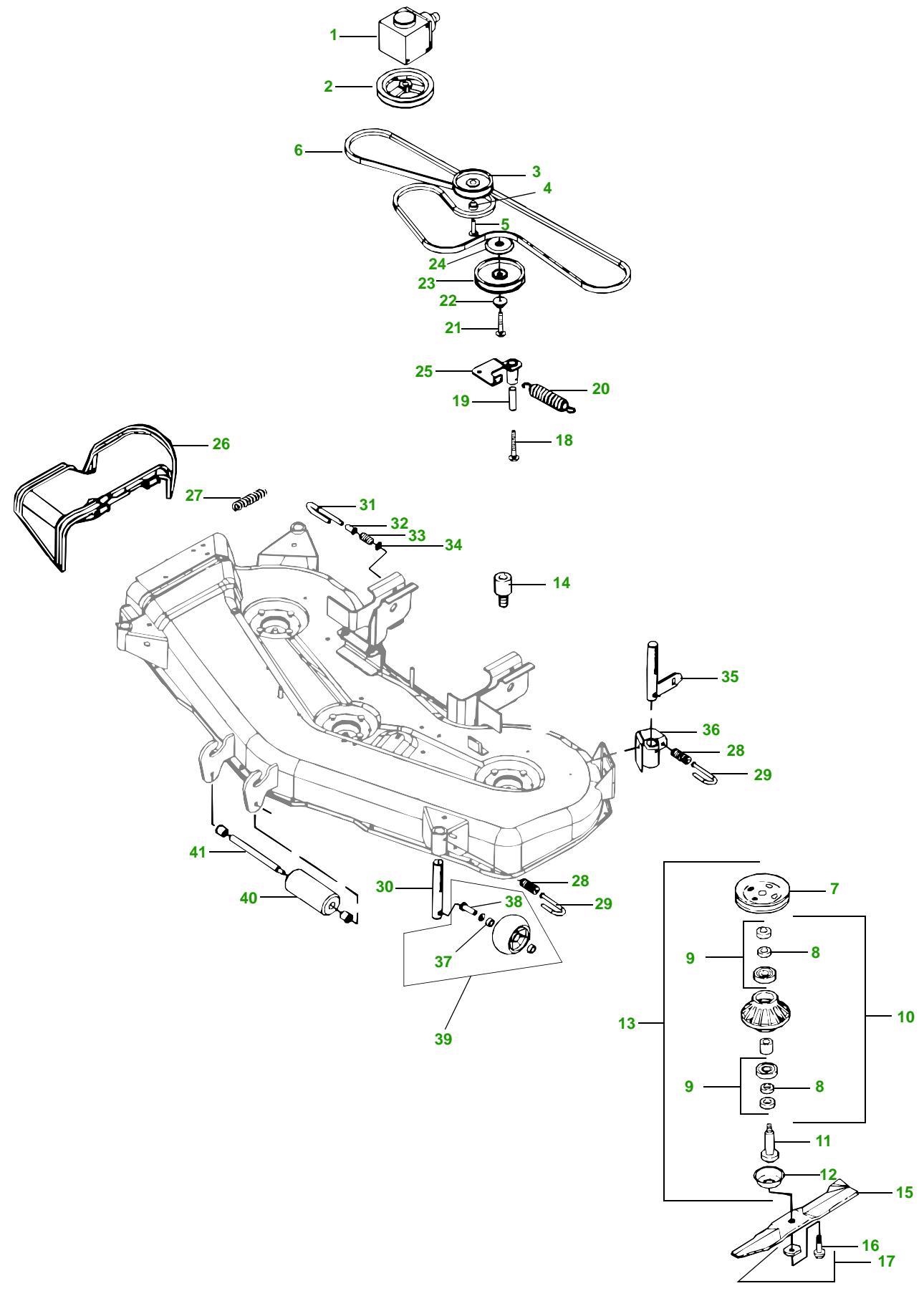

54" Plateau de coupe central (pour 2210 / 4100 / 4010 / 4110)

	réf. pos.	pièce	description	réf. pos.	pièce	description
1	DE19068.......CARTER D'ENGRENAGES (1)			21	03M7189.......BOULON (1) M8 X 45
2	LVU15336.......POULIE (1)			22	M78658.......ENTRETOISE (1)
3	AM37249.......TENDEUR (1)			23	AM106627.......TENDEUR (1)
4	M71682.......Bague (1)			24	M110815.......PROTECTION (1)
5	M113075.......VIS (1)			25	AM123865.......SUPPORT (1)
6	M137166.......COUROIE (1)			26	M123859.......DEFLECTEUR (1)
7	M110015.......POULIE (1)			27	M83410.......RESSORT DE TORSION (1)
8	ET15755.......JOINT (1)			28	M111186.......RESSORT DE COMPRESSION (4) (REPLACE:............M151706)
9	AM115721.......JEU DE ROULEMENTS DE FUSÉE (2)			29	M110382.......AXE (4)
10	AM121342.......ENSEMBLE FUSÉE (ENTRETIEN)			30	M110385.......ARBRE (3)
11	AM116065.......POULIE, SOUDÉE (PLATEAU 48")			31	M111305.......AXE (2)
	AM116066.......POULIE, SOUDÉE (PLATEAU 54")			32	M112835.......Bague (2)
12	M122465.......FUSÉE (1)			33	M91079.......RESSORT DE COMPRESSION (2)
13	AM121342.......ENSEMBLE FUSÉE (COMPLET) (3)			34	24H1261.......RONDELLLE (2) 9/16" X 1-1/8" X 0.060"
14	M117945.......BUTÉE(1)			35	AM120007.......BRAS (1)
15	M113518.......LAME HACHEUSE (3) - (EXPORT)			36	AM123076.......SUPPORT (1)
16	19M7788.......VIS (3)			37	AM116071.......JEU DE BAGUES
17	AM121680.......JEU DE RONDELLES DE LAME (1)			38	AH11010.......JOINT (4)
18	03M7295.......BOULON (1) M8 X 90			39	AM125172.......JEU DE ROUES DE JAUGE (4)
19	M88266.......Bague (1)			40	AM101042.......ROULEAU (1)
20	M44082.......RESSORT DE TRACTION (1)			41	M111134.......GOUJON (1)

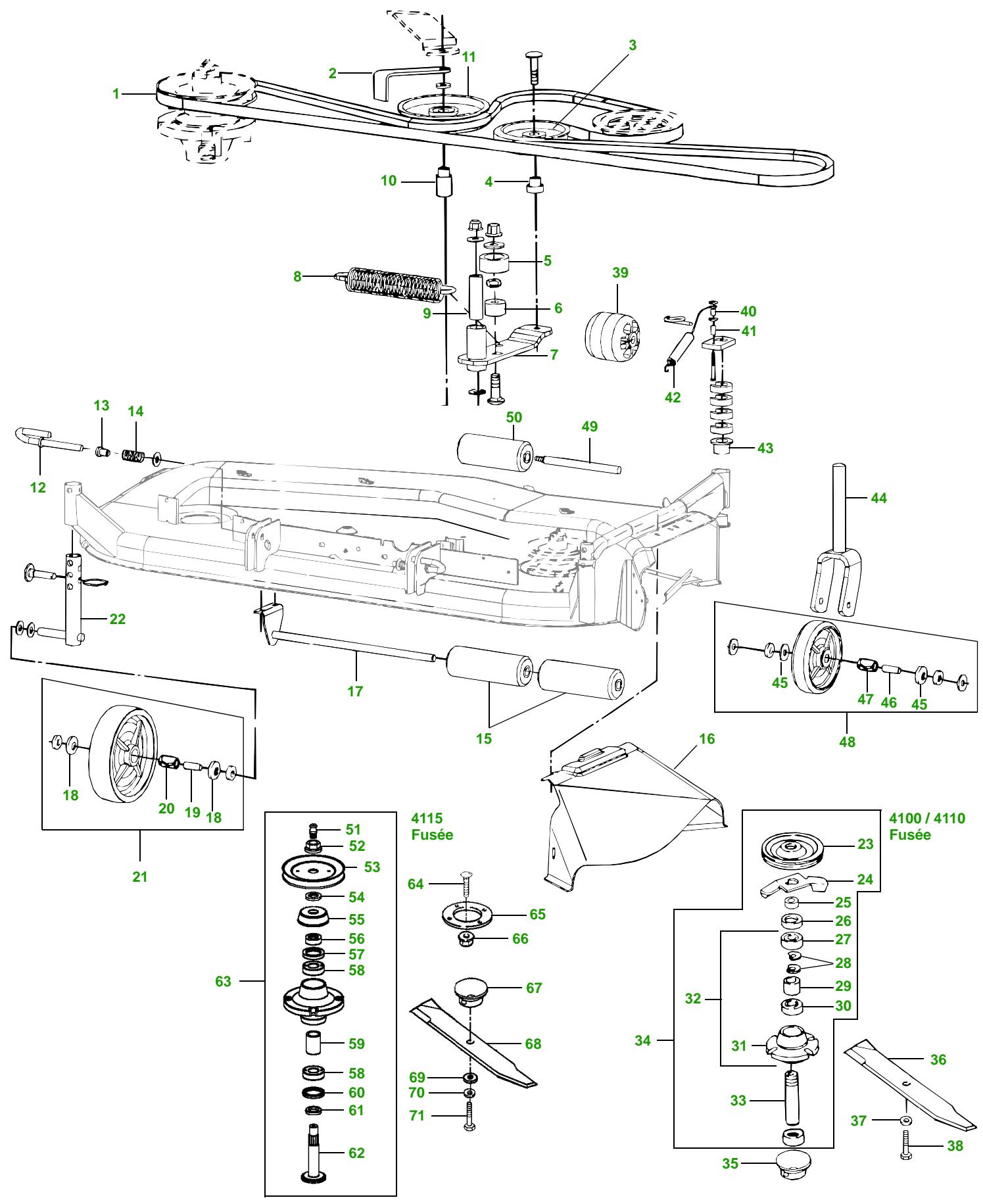

JOHN DEERE 4100 - 1

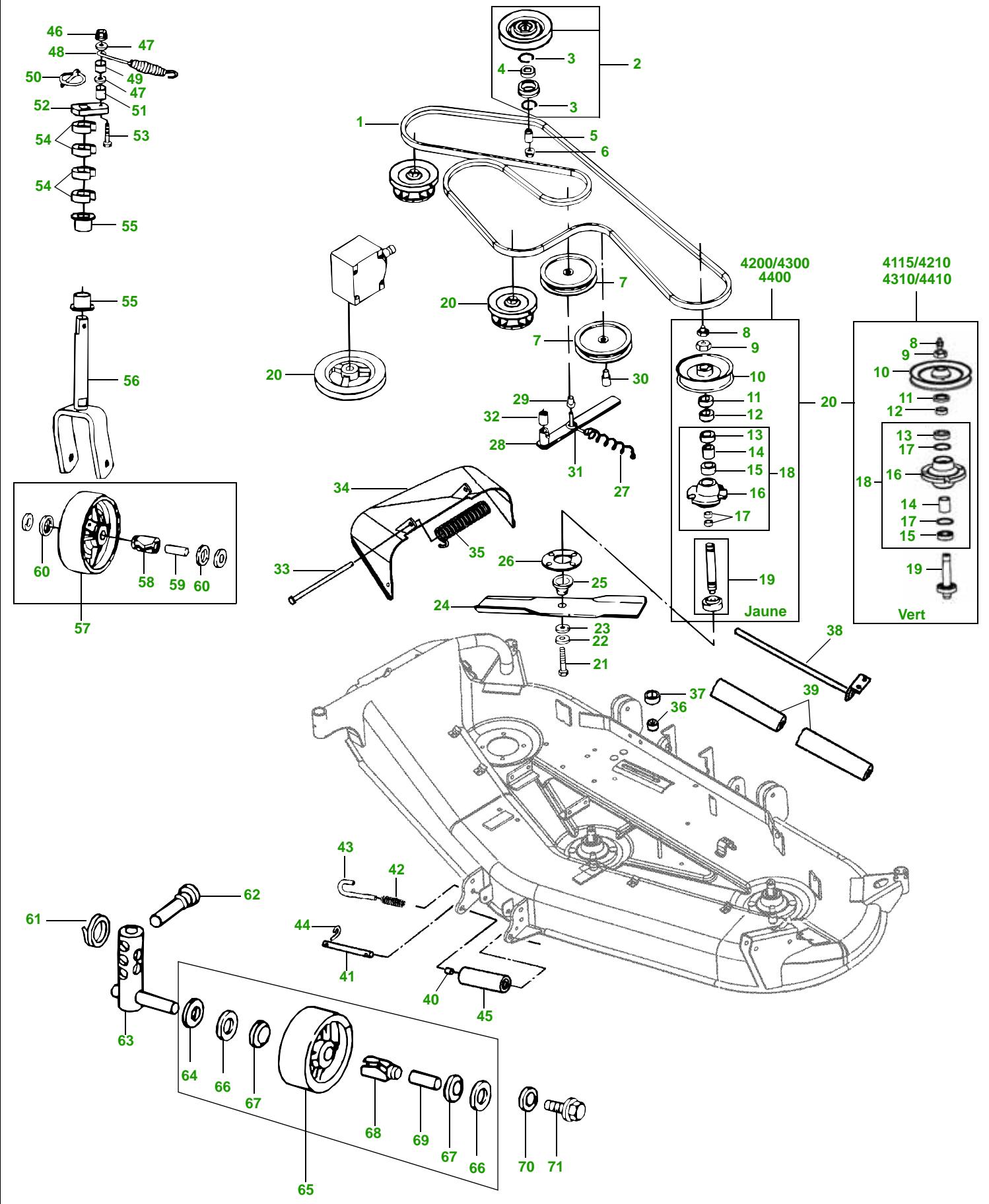

	réf. pos.	pièce	description	réf. pos.	pièce	description
1	M117636......COUROIE (1)			37	M123522......RONDELLE (3)
2	M135674......SUPPORT (1)			38	M120173......BOULON (3)
3	AM37249......TENDEUR (1)			39	M115245......ROULEAU AVANT (1)
4	M71682......Bague (1)			40	M89921......ENTRETOISE (1)
5	M87607......ISOLATEUR (1)			41	M88860......ENTRETOISE (1)
6	M120362......ENTRETOISE (1)			42	M79152......RESSORT DE TRACTION (1)
7	AM122570......SUPPORT (1) (4100 / 4110)			43	M83541......BAGUE (2)
	LVA11195......SUPPORT (1) (4115)			44	AM117874......BRAS (1) (4100 / 4110)
8	M125185......RESSORT DE TRACTION (1)			LVA12917......BRAS, VERT (1) (4115)
9	M88266......Bague (1)			AM117874......BRAS, JAUNE (1) (4115)
10	M125207......ENTRETOISE (1)			45	M88384......JOINT (2)
11	AM106627......TENDEUR (1)			46	M87567......BAGUE (1)
12	M111305......AXE (2)			47	AM107582......ROULEMENT À ROULEAUX (1)
13	M121835......Bague (2)			48	AM107560......ENSEMBLE DE ROUES (1)
14	M91079......RESSORT DE COMPRESSION (2)			49	M111134......GOUJON (1)
15	AM101044......ROULEAU ARRÈRÉ (2)			50	AM101042......ROULEAU AVANT (1)
16	AM135168......DéFLECTEUR (1) (4100 / 4110)			51	JD7849......GRAISSEUR (1)
	LVA11198......DéFLECTEUR (1) (4115)			52	M123569......ÉCROU À EMBASE (1)
17	AM135154......SUPPORT (1)			53	M126333......POULIE (1)
18	M88384......JOINT (2)			54	M127353......BAGUE (1)
19	M87568......Bague (1)			55	M123581......DéFLECTEUR (1)
20	AM106706......ROULEMENT À ROULEAUX (1)			56	M125913......BAGUE (1)
21	AM107561......ENSEMBLE DE ROUES (2)			57	M85699......JOINT (1)
22	AM117871......BRAS (2) (4100 / 4110)			58	M88251......ROULEMENT À BILLES (2)
	LVA12916......BRAS, VERT (2) (4115)			59	M127515......ENTRETOISE (1)
	AM117871......BRAS, JAUNE (2) (4115)			60	M127198......JOINT (1)
23	AM120767......POULIE (EXPORT) (1)			61	M133398......BAGUE (1)
24	M93091......VENTILATEUR (1)			62	M126326......FUSÉE (1)
25	M95726......Bague (1)			63	AM123184......ENSEMBLE COMPLÉT DE FUSÉE (3)
26	M85699......JOINT (1)			64	03M7152......BOULON (12)
27	M88251......ROULEMENT À BILLES (1)			65	LVU15343......BAGUE (3)
28	R55408......Bague D'USURE (2)			66	14M7400......ÉCROU DE BLOCAGE (12)
29	M143483......ENTRETOISE (1)			67	M93090......PROTECTION (3)
30	M88252......ROULEMENT À BILLES (1)			68	M113878......LAME (3) (EXPORT)
31	M88295......MOYEU (1)			69	M119206......LAME (3) (HACHEUSE)
32	AM100999......ENSEMBLE MOYEU (1)			70	M123522......ROULELLE (3)
33	AM107702......FUSÉE (1)			71	M123520......ROULELLE (3)
34	AM120965......ENSEMBLE COMPLÉT DE FUSÉE (3), .(.REPLACE AM107555)				19M7489......VIS (3)
35	M93090......PROTECTION (3)
36	M113878......LAME (3) (EXPORT)

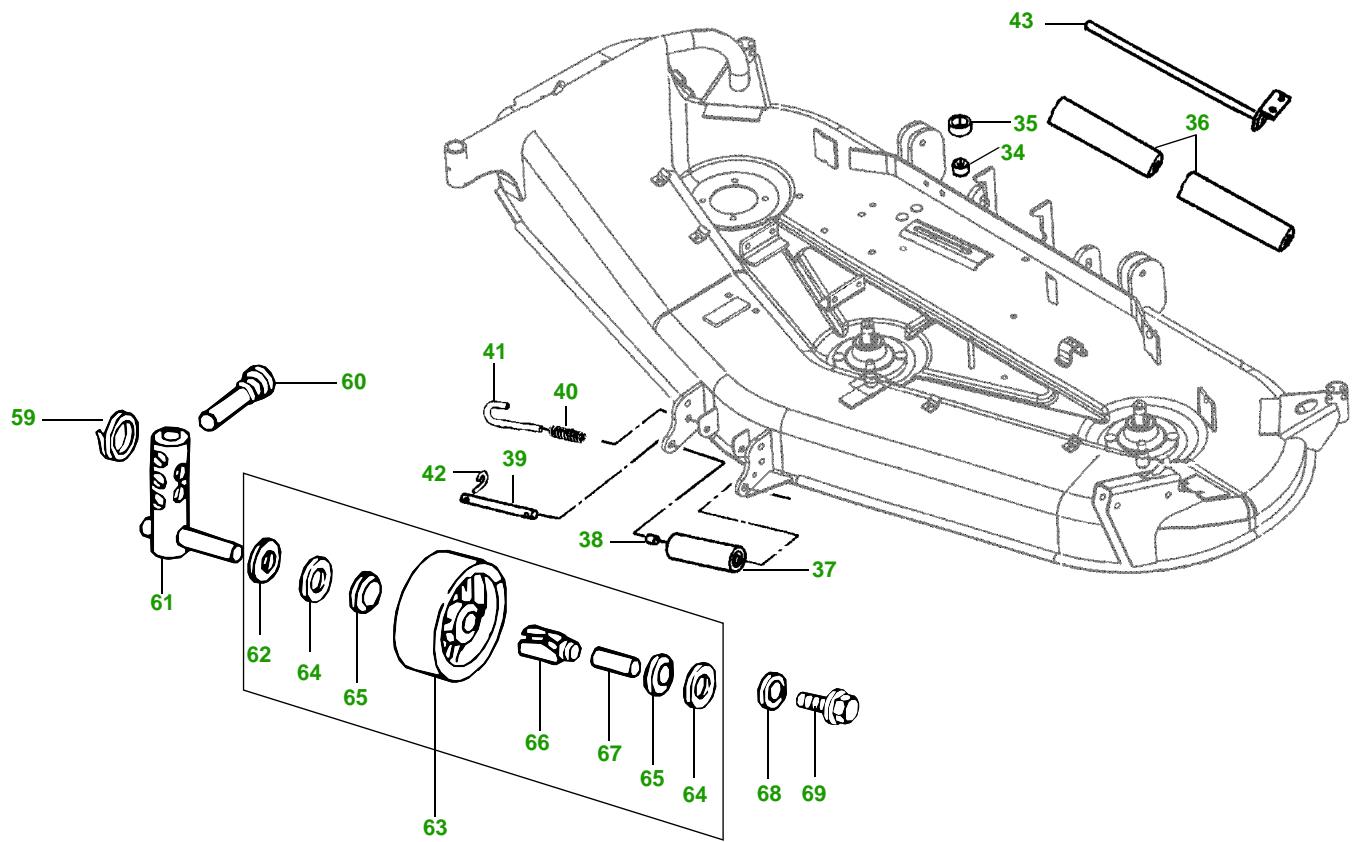

Plateau de coupe central

JOHN DEERE 4100 - Plateau de coupe central - 1

	réf. pos. pièce	description	réf. pos. pièce	description
1	14M7401......ÉCROU DE BLOCAGE (6) M12		39	M42286......CROchet (2)
2	M132309......ENTRETOISE (2)		40	M86181......AXE (1)
3	M136137......COURROIE (1)		41	14M7397......ÉCROU DE BLOCAGE (1) M6
4	AM124925......TENDEUR (2)		42	M131370......PARE-CHOC (1) (GAUCHE)
	JD9296......ROULEMENT À BILLES (1)		43	14M7397......ÉCROU DE BLOCAGE (2) M6
	M133515......BAGUE (1)		44	24H1821......RONDELLLE (4) 9/32" X 47/64" X 1/16"
5	M133598......PROTECTION (2)		45	M79152......RESSORT DE TRACTION (2)
6	14M7400......ÉCROU DE BLOCAGE (2) M10		46	M89921......ENTRETOISE (2)
7	24M7178......RONDELLLE (1)		47	M115827......GOUPIILLE À ANNEAU (2)
8	M85206......GARNITURE (1)		48	M88860......ENTRETOISE (2)
9	M88265......BAGUE (1)		49	M88878......BRIDE (2)
10	LVA12921......BRAS (1)		50	19M7529......VIS (2) M6 X 55
11	M128384......TIGE (1)		51	M85178......ENTRETOISE (8)
12	AM126934......ENSEMBLE RESSORT (1)		52	M83541......Bague (4)
13	19M7788......VIS (1) M12 X 25		53	AM126284......BRAS (DROIT) 1
	LVU15337......POULIE (1)		AM127082......BRAS (GAUCHE) 1
15	M78771......BAGUE (1)		54	AM107558......ENSEMBLE DE ROUE (2)
16	03M7203......BOULON (1) M12 X 55		55	AM106706......ROULEMENT À ROULEAUX (1)
17	M84180......BAGUE (2)		56	M87568......Bague (1)
18	M88403......AXE (2)		57	M88384......JOINT (2)
19	AM117871......BRAS (2)		58	TCU15036......POULIE (1)
20	24H1139......RONDELLLE (4)		59	M123581......DEFLECTEUR (1)
21	AM107558......ROUE (2)		60	M125913......Bague (1)
22	M88385......RONDELLLE DE BUTÉE (2)		61	M85699......JOINT (1)
23	M88384......JOINT (2)		62	M88251......ROULEMENT À BILLES (2)
24	AM106706......ROULEMENT À ROULEAUX (1)		63	M133398......Bague (1)
25	M87568......BAGUE (1)		64	M127198......JOINT (1)
26	24M7107......RONDELLLE (2) 14 X 28 X 3 MM		65	M134382......FUSSEE (1)
27	M91371......VIS (1)		66	M127517......ENTRETOISE (1)
28	M133359......AXE (1)		67	TCA13807......ENSEMBLE COMPLET DE FUSSEE (3)
29	AM128244......DEFLECTEUR (1)		68	M134305......DEFLECTEUR (3)
30	M132768......RESSORT (1)		69	M133381......LAME (3) (EXPORT)
31	TCU15023......RETENUE POUR PLATEAUX VERTS (1)		70	M131958......LAME (3) (HACHEUSE)
	LVU12646......POUR PLATEAUX JAUNES (1)		71	TCU15881......LAME (SOULÉV. HAUT) (3) (4210-4410)
32	M115245......ROULEAU (2)
33	M124203......GOUJON (1)
34	AM101042......ROULEAU (1)		72	19M7489......VIS (3) M16 X 45
35	M112134......BAGUE (2)
36	M128409......ARBRE (1)
37	24H1261......RONDELLLE (2) 9/16" X 1-1/8" X 0.060"
38	M91079......RESSORT DE COMPRESSION (2)

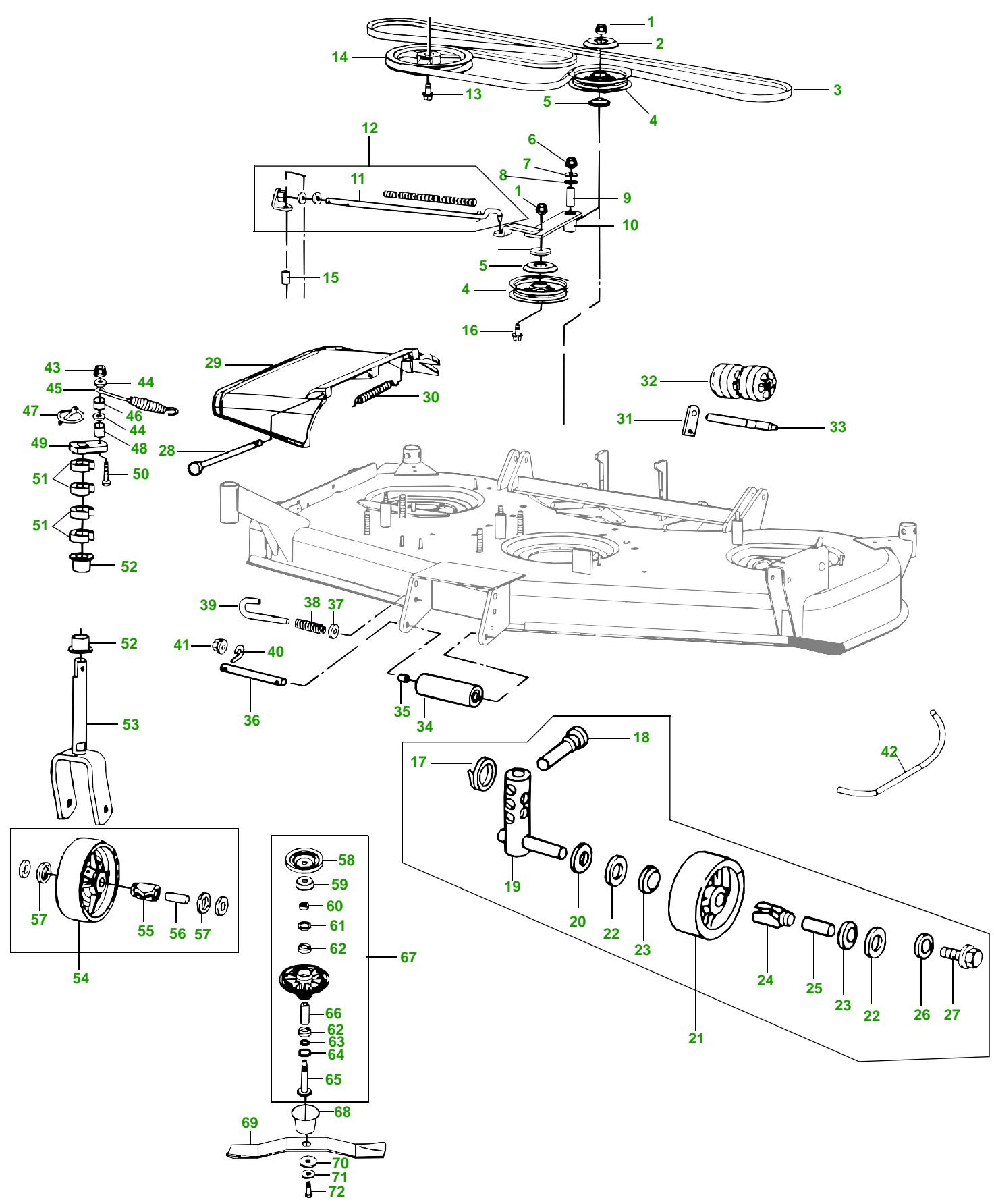

72" Plateau de coupe central (pour 4115 / 4200 / 4210 / 4300 / 4310 / 4400 / 4410)

	réf.		réf.
	pos.	pièce	description	pos.
1	H64484	COUROIE (1)		LVA12924......SUPPORT (1) (VERT)
2	AM123434	POULIE (1)		39 AM101226......ROULEAU (1)
3	J2376M	CIRCLIP (2)		40 M112134......BAGUE (2)
4	JD9296	ROULEMENT À BILLES (1)		41 M128409......ARBRE (1) (4200/4300/4400)
5	M127348	ENTRETOISE (1)		42 M91079......RESSORT DE COMPRESSION (2)
6	14M7400	ÉCROU DE BLOCAGE (22) M10		(4200/4300/4400)
7	AM123792	POULIE (2)		43 M42286......CROchet (2) (4200/4300/4400)
8	JD7759	GRAISSEUR (1)		44 M86181......AXE (2) (4200/4300/4400)
9	M83539	ÉCROU DE BLOCAGE (1)		45 AM101042......ROULEAU (1)
10	AM127020	POULIE (1)		46 14M7397......ÉCROU DE BLOCAGE (2) M6
11	M85699	JOINT (1)		47 24H1821......RONDELLLE (4) 9/32" X 47/64" X 1/16"
12	M95726	BAGUE (1)		48 M79152......RESSORT DE TRACTION (2)
13	M88251	ROULEMENT À BILLES (1)		49 M89921......ENTRETOISE (2)
14	M143483	ENTRETOISE (1)		50 M115827......GOUPIILLE À ANNEAU (2)
15	M88252	ROULEMENT À BILLES (1)		51 M88860......ENTRETOISE (2)
16	M88295	MOYEU (1)		52 M88878......BRIDE (2)
17	R55408	CIRCLIP (2)		53 19M7529......VIS (2) M6 X 55
18	AM100999	ENSEMBLE MOYEU (1)		54 M85178......ENTRETOISE (8)
19	AM107702	FUSÉE (1)		55 M83541......BAGUE (4)
20	AM107562	ENSEMBLE FUSÉE COMPLET (3)		56 AM101227......BRAS (1) (JAUNE)
21	19M7759	VIS (3) M16 X 60		LVA11128......BRAS (1) (VERT)
22	M123520	RONDELLE (3)		57 AM107561......ENSEMBLE DE ROULE (2)
23	M123522	RONDELLE (3)		58 AM106706......ROULEMENT À ROULEAUX (1)
24	M133381	LAME (3) (EXPORT)		59 M87568......BAGUE (1)
25	M119975	LAME (3) (HACHEUSE)		60 M88384......JOINT (2)
26	M119565	LAME (3) (EXPORT) (4115)		61 M84180......BAGUE (2)
27	M93090	PROTECTION (3)		62 M88403......AXE (2)
28	LVU15343	RONDELLE (3)		63 AM106687......BRAS (2) (JAUNE)
29	LVA10661	RESSORT DE TRACTION (1)		LVA11130......BRAS (2) (VERT)
30	AM122908	SUPPORT (1) (JAUNE)		64 24H1139......RONDELLE (4)
31	LVA11137	SUPPORT (1) (VERT)		65 AM107558......ENSEMBLE DE ROULE (2)
32	M125896	ENTRETOISE (1)		66 M88385......RONDELLE DE BUTÉE (2)
33	M125815	ENTRETOISE (1)		67 M88384......JOINT (2)
34	M125898	TRINGLERIE (1)		68 AM106706......ROULEMENT À ROULEAUX (1)
35	M88266	BAGUE (1)		69 M87568......BAGUE (1)
36	M93887	AXE (1)		70 24M7101......RONDELLE (2)
37	AM119297	DéFLECTEUR (1) (JAUNE)		71 M91371......VIS (1)
38	LVA12915	DéFLECTEUR (1) (VERT)
39	M93889	RESSORT DE TORSION (1)
40	M120362	ENTRETOISE (1)
41	M87607	ISOLATEUR (1)
42	AM106632	SUPPORT (1) (JAUNE)

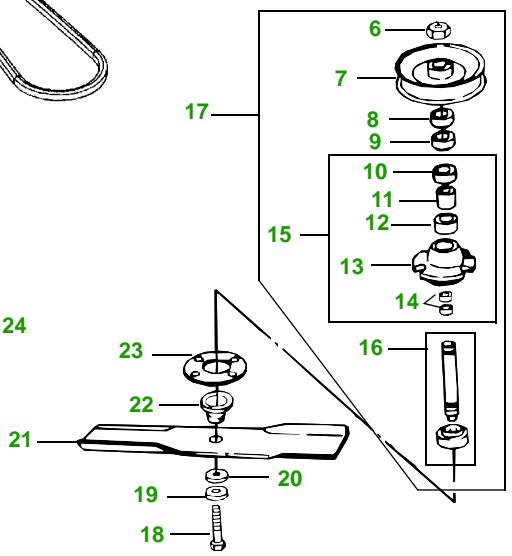

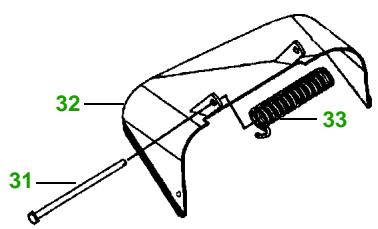

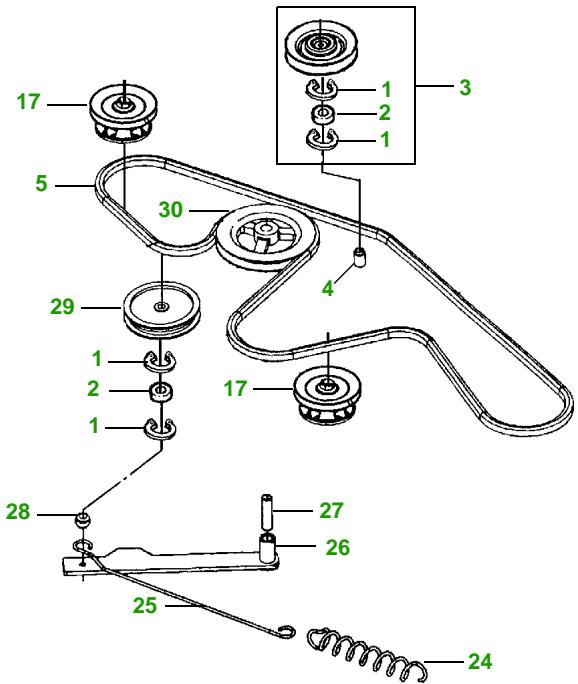

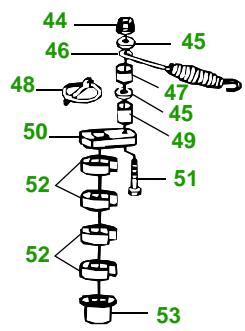

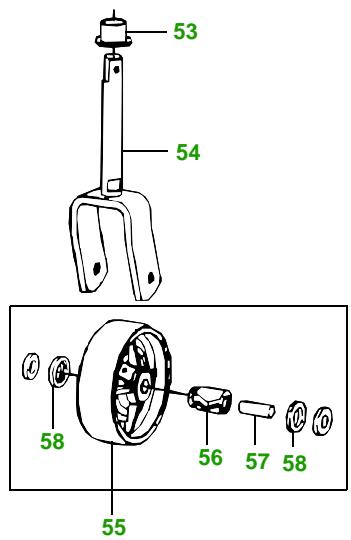

72" Plateau de coupe central (pour 4500 / 4510 / 4600 / 4610 / 4700 / 4710)

JOHN DEERE 4100 - Plateau de coupe central - 2

JOHN DEERE 4100 - Plateau de coupe central - 3

JOHN DEERE 4100 - Plateau de coupe central - 4

JOHN DEERE 4100 - Plateau de coupe central - 5

JOHN DEERE 4100 - Plateau de coupe central - 6

réf. pos.	pièce	description	réf. pos.	pièce	description
1	J2376M	CIRCLIP (4)	36	AM101226	ROULEAU (2)
2	JD9296	ROULEMENT À BILLES (2)	37	AM101042	ROULEAU (1)
3	AM123434	POULIE (2)	38	BAGUE (2) (COMMANDER AM101042)
4	M127348	ENTRETOISE (2)	39	M128409	ARBRE (1)
5	M134785	COURROIE (1)	40	M91079	RESSORT DE COMPRESSION (2)
6	M83539	ÉCROU DE BLOCAGE (1)	41	M42286	CROchet (2)
7	AM127020	POULIE (1)	42	M86181	AXE (1)
8	M85699	JOINT (1)	43	AM106632	SUPPORT (1)
9	M95726	BAGUE (1)	44	14M7397	ÉCROU DE BLOCAGE (2) M6
10	M88251	ROULEMENT À BILLES (1)	45	24H1821	RONDELLLE (4) 9/32" X 47/64" X 1/16"
11	M143483	ENTRETOISE (1)	46	M79152	RESSORT DE TRACTION (2)
12	M88252	ROULEMENT À BILLES (1)	47	M89921	ENTRETOISE (2)
13	M88295	MOYEU (1)	48	M115827	Goupille à ANNEAU (2)
14	R55408	BAGUE D'USURE (1)	49	M88860	ENTRETOISE (2)
15	AM100999	ENSEMBLE MOYEU (3)	50	M88878	BRIDE (2)
16	AM107702	FUSée (3)	51	19M7529	VIS (2) M6 X 55
17	AM107562	ENSEMBLE COMPLET DE FUSée (3)	52	M85178	ENTRETOISE (8)
18	19M7759	VIS (3)	53	M83541	BAGUE (4)
19	M123520	RONDELLLE (3)	54	AM101227	BRAS (1)
20	M123522	RONDELLLE (3)	55	AM107561	ENSEMBLE DE ROUES (2)
21	M119565	LAME (3) (EXPORT)	56	AM106706	ROULEMENT À ROULEAUX (1)
	M119975	LAME (3) (HACHEUSE)	57	M87568	BAGUE (1)
22	M93090	PROTECTION (3)	58	M88384	JOINT (2)
23	LVU15343	RONDELLLE (3)	59	M84180	BAGUE (2)
24	S2827M	RESSORT DE TRACTION (1)	60	M88403	AXE (2)
25	M138156	TRINGERIERIE (1)	61	AM106687	BRAS (2)
26	AM126314	SUPPORT (1)	62	24H1139	RONDELLLE (4)
27	M88266	BAGUE (1)	63	AM107558	ENSEMBLE DE ROUES (2)
28	M135889	ENTRETOISE (1)	64	M88385	RONDELLLE DE BUTÉE (2)
29	AM126227	POULIE (1)	65	M88384	JOINT (2)
30	LVU15334	POULIE (1)	66	AM106706	ROULEMENT À ROULEAUX (1)
31	M93887	AXE (1)	67	M87568	BAGUE (1)
32	AM119297	DéFLECTEUR (1)	68	24H1307	RONDELLLE (2) 14 X 28 X 3 MM
33	M93889	RESSORT DE TORSION (1)	69	M91371	VIS (1)
34	M120362	ENTRETOISE (1)
35	M87607	ISOLATEUR (1)

Sommaire Cliquez un titre pour y accéder

Plateau de coupe central

Assistant notice

En attente de votre message

Informations produit

Marque : JOHN DEERE

Modèle : 4100

Catégorie : Tracteur compact
