MODE D'EMPLOI C140LGE ARCO

MANUEL d’INSTALLATION et d’EMPLOI des CUISINIERES et THERMOCUISINIERES à BOIS

La maison A.R.CO vous remercie pour avoir choisi un de ses produits, tous synonymes d'élégance, robustesse, fonctionalité, facilité d’emploi et dont le design et le style uniques, résultat de notre tradition artisanale jumelée aux techniques de combustion les plus modernes. A.R.CO ne propose à sa clientèle que des produits d'excellente qualité, utilisant les meilleurs matériaux (aciers stabilisés, réfractaires de dernière génération, vernis thermorésistants, etc...), les technologies de production les plus avancées et soumet ses produits, outre ses contrôles internes sur la qualité de production, aux tests et certifications Européennes EN 12815 contrôles effectués par des laboratoires spécialisés reconnus mondialement. Nous vous invitons à lire ce livret d'instructions et affiner le tout avec votre expérience personnelle et un entretien adapté, vous aurez ainsi un appareil en mesure de vous donner pleine satisfaction, longtemps.

SPAZIO PER ETICHETTA MODELLO E Pagina 2 di 27

Position de l’appareil 7 Raccordement électrique Erreur ! Signet non défini.7 Hauteur Erreur ! Signet non défini. 3.4 Conseils pour sécher et conserver le bois 15 3.5 Evaluation de l’humidité du bois 15 3.5.1 Methode 16 3.5.2 Conclusions 16

Comment bien utiliser une Thermocuisinière à bois

Erreur ! Signet non défini. 5.1 Reglage de l’air de combustion 21 Pagina 3 di 27

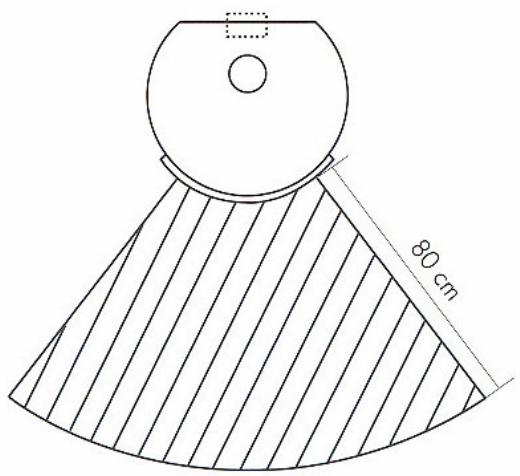

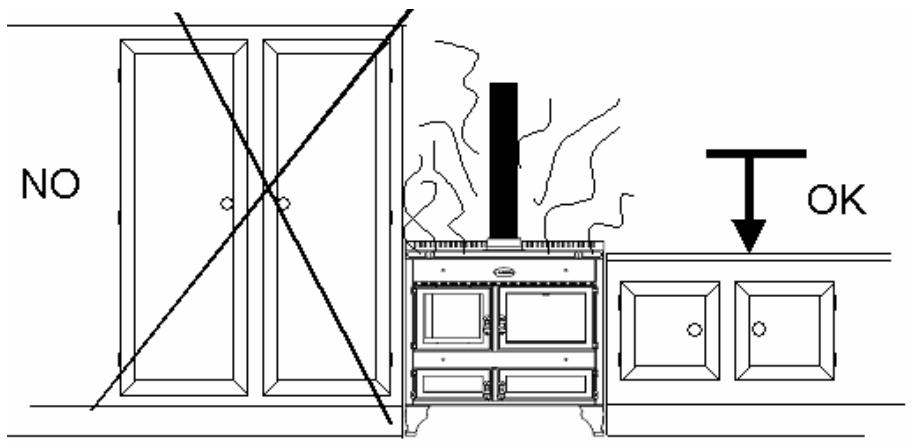

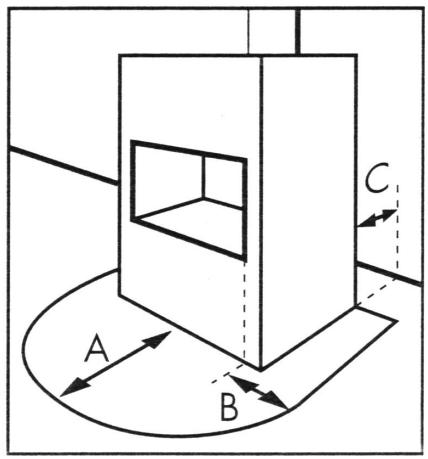

1.1 Distances de sécurité • L’appareil de chauffage (poêle, cuisinière etc.) devra être positionné dans un lieu qui ne puisse pas provoquer de risque d’incendie. Par conséquent les murs adjacents, le sol et les objets posés en proximité doivent être de type incombustible et de caractéristiques aptes à supporter sans problèmes des augmentations de température d’au moins 80°C par rapport à celle ambiante. • Dans le cas où ces conditions ne sont pas respectées, il est obligatoire d’insérer une protection adaptée à la chaleur des murs voisin et objets environants. • Il est interdit de coller à la cuisinière des meubles plus hauts que le plan de travail (danger d’incendie ou de dommages dus à la chaleur intense rayonnée par la plaque). • Il faut laisser un espace d’au moins10/20 cm autour de la cuisinière (sauf modèles encastrables si spécifié) pour garantir un refroidissement efficace de l’appareil et une bonne distribution de l'air réchauffé dans le local. • Si le sol est réalisé en matériel combustible (ex. parquet ou moquette), celui-ci devra être protégé au moyen d'une plaque isolant Pagina 5 di 27

Pour obtenir un bon fonctionnement de l’appareil et garantir votre sécurité, il est nécessaire de munie d’une ventilation adéquate le local d'installation pour assurer une entrée suffisante d'air pour une combustion optimale. Pour l'aération du local employer des bouches de ventilation à registre partiel. Il est toujours conseillé de consulter un professionnel du secteur chauffage/ventilation. Des fenêtres ou des portes trop étanche peuvent limiter la ventilation, et compromettre le bon tirage de l’appareil. IL EST INTERDIT DE FERMER INTÉGRALEMENT OU MEME PARTIELLEMENT LES FENTES D’AÉRATION ET DE REFROIDISSEMENT DES APPAREILS AFIN D’ÉVITER TOUTE SURCHAUFFE DE CELUI-CI.

1.4 Position de l’appareil

L’appareil sera installé sur un sol pouvant supporter la charge. A défaut, il faudra consulter un architecte pour déterminer les renforcements de dalles éventuellement nécessaires.

1.5 Raccordement électrique

Pour les appareils nécessitant une alimentation électrique, prévoir une alimentation en 230 v. Monophasé, et 50 Hz. Le branchement doit être effectué exclusivement par un personnel spécialisé et breveté, par un cable de section approprié à la puissance totale installée. La ligne doit être protégée par un interrupteur omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm. S'assurer en outre que le réseau électrique dispose d'une mise à la terre efficace.

La Sté J.CORRADI srl décline toute responsabilité civile et pénale dans le cas d'une installation, d'une ventilation ou d'un branchement

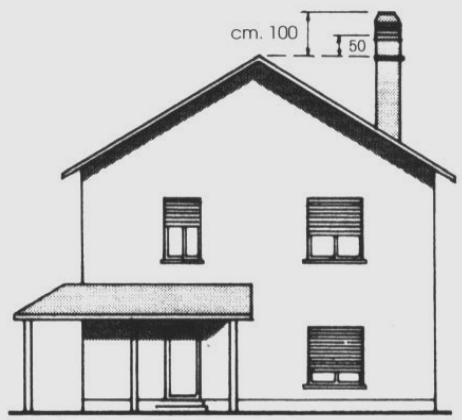

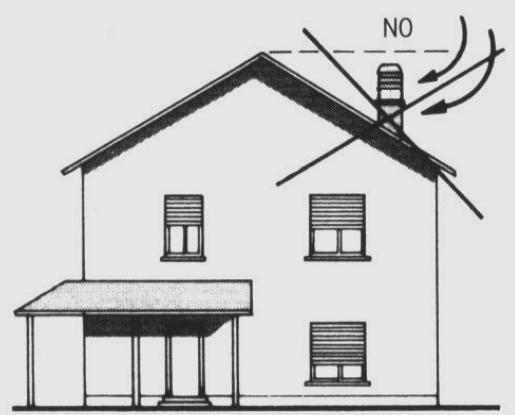

électrique non conforme aux normes en vigueur, ou en cas d’emploi inapproprié de l’appareil. Pagina 7 di 27 La dépression (tirage) d'un conduit dépend entre autre de sa hauteur. La hauteur minimum d'un conduit ne doit pas être inférieure de cinq mètres linéaires en partant de l'entrée des gaz de combustion dans la cheminée et le niveau supérieur du chapeau de la cheminée.

Dépassant le faîtage

Pour des conduits en préfabriqué, nous vous conseillons les sections suivantes : Hauteur conduit

Avec des valeurs inférieures le feu sera trop lent avec formation de depôts carbonés et production excessive de fumées qu'on verra sortir des portes pendant les phases de chargement du bois, d’où un encrassement très rapide de toute l’installation.

Avec des valeurs supérieures on aura une combustion trop rapide, peu de transmission de chaleur et l'impossibilité d'avoir une bonne durée de feu. La conduit doit être étanche : toute infiltration d'air pour des fissures ou pour une trappe de visite non étanche réduit considérablement le tirage de la cheminée.

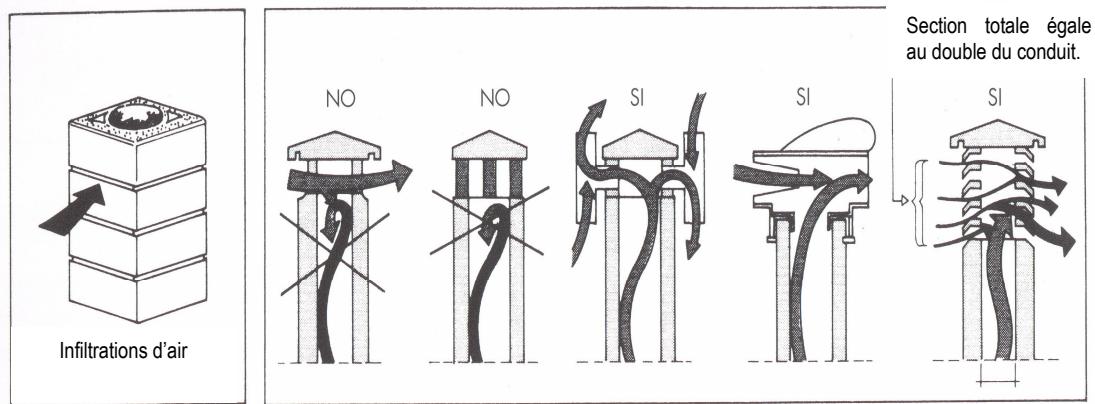

2.4 Chapeau et caractéristiques générales

Pour faciliter le tirage le chapeau doit être place en plein vent et par conséquent dépasser du faite du toit d’au moins 50 cm. Ses dimensions varient selon le type de conduit, la section de passage en sortie doit être du double de la section du conduit pour faciliter l’échappement des fumées. Nous conseillons un chapeau de type antivent de forme permettant l’effet Venturi, c'est-à-dire l’expulsion des fumées hors du chapeau, même en présence de forts vingt horizontaux. Un chapeau de mauvaise qualité ou en mauvais état peut provoquer des obstructions dans le conduit par le détachement d’éléments réfractaires utilisés pour les scellements, dû aux condensats acides qui attaquent les matériaux, provoquant des fissures, des infiltrations d’air et des décollements de plaques de suie. Pour éviter ces problèmes, il est préférable d’installer un chapeau de production industrielle parce qu'étudié en privilégiant les critères techniques par rapport à ceux purement esthétiques.

• Limiter au maximum les coudes et les longueurs horizontales. En cas de necessité donner une pente de 2-3 cm par mètre.

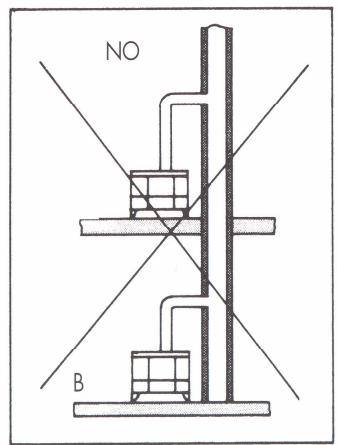

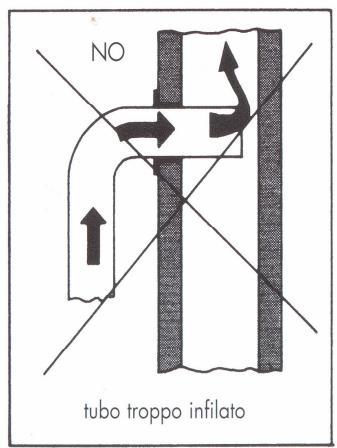

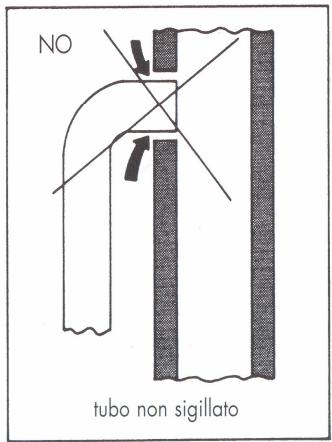

• Nombre d’appareils possible par conduit : se référer aux normes de chaque pays. En France : 1 seul appareil par conduit. • Les tuyaux de fumée de liaison doivent être parfaitement emboités entre eux, en particulier aux liaisons avec l’appareil et avec le conduit. Nous conseillons l’emploi des tuyaux émaillés noir ARCO. • Éliminer toute infiltration d'air au conduit ou à la trappe de visite. • Nos appareils ne sont pas prévus pour fonctionner en simultané avec d’autres appareils ou mécanismes de ventilation (type VMC) • L’appareil, les tuyaux de fumées et le conduit doivent toujours être parfaitement accessibles pour l’entretien.

Attention : éviter absoluement les grandes flambées de bois fins, la paille, cartons et bois d'emballage qui peuvent causer des graves dommages dûs à la chaleur très intense dégagée. Ces types d’utilisation et les dommages concéquents font déchoir immédiatement toute garantie.

Nous vous rappelons qu’il est interdit d’utiliser: • Le bois peint ou vernis • Les déchets domestiques Les briquettes de papier (substances nuisibles : cadmium, plomb, zinc) qui provoquent de mauvaises odeurs et rejètent dans l’atmosphère des substances polluantes et nuisibles pour la santé. Les bois riches en résines (sapin, sapin rouge, pin) provoquent des étincelles et peu de chaleur. Une cuisinière ou un poêle ne doit pas être utilisé comme incinérateur Tableau indicatif de la classification des bois

Pour l'allumage employer seulement du bois coupé en petits morceaux, qui brûle plus rapidement que les grandes bûches et permet d’atteindre plus vite la température nécessaire à la combustion complète ;

Pour un chauffage continu ne pas introduire trop de bois d’un seul coup, il vaut mieux en rajouter souvent par petite quantité. La quantité de bois doit toujours être proportionnelle aux besoins de chaleur. Conformément à la norme EN 13240, on recommande d'utiliser seulement des bûches d’environ 33x5x5 cm Les intervalles normaux de recharge à la puissance nominale sont de 60 minutes.

3.2 Contrôle de la combustion

La qualité de la combustion se contrôle facilement en évaluant ces simples paramètres: Couleur et consistance des cendres : si la combustion est bonne, les cendres sont blanches et fines. Une coloration sombre indique des restes de carbone, dus à une charge de bois et donc une combustion insuffisante. Couleur des fumées : pour celles-ci fiez-vous à la règle qui dit... plus les fumées sont invisibles, meilleure est la combustion. Humidité du bois et pouvoir calorifique Le pouvoir calorifique du bois dépend principalement de sa teneur en humidité. Plus le bois est humide, plus il faudra apporter d’énergie à la combustion pour l’évaporer. Cette énergie est au détriment du pouvoir calorifique. Donc, plus le bois est humide, plus bas est son pouvoir calorifique. Pagina 14 di 27

Par exemple: Le bois fraichement coupé a un contenu d'himidité de 50% et un pouvoir calorifique de 2.3 kWh/Kg environ ; le bois bien sec (séché à l'air) par contre, présente un contenu d'himidité du 15% environ et un pouvoir calorifique de 4.3 kWh/Kg environ. Il en résulte qu'en brûlant du bois très humide on a, par rapport à du bois sec, seulement la moitié environ du pouvoir calorifique. Tenir compte également qu’en outre, la combustion de bois très humide provoque une augmentation de la corrosion des parois du foyer, et que la vapeur aqueuse libérée en abondance se condense plus facilement dans les tuyaux de fumées et dans le conduit, ce qui crée des dommages dus aux goudrons et suies grasses . L'humidité élévée du bois provoque en outre un abaissement de la température de combustion, empêchant ainsi une combustion complète de tous les composants du bois. On perd le contenu d'énergie de ces inbrûlés (+ de consommation) et du point de vue ecologique un résultat inadmissible "la Fumée indienne". Pour bien sécher, le bois a besoin de temps 18 à 36 mois suivant essence. Le bois doit être préparé scié et fendu -prêt à l’emploi-, ce qui favorise un séchage plus rapide. Les bûches doivent être empilées dans une lieu ventilé, le plus ensoleillé possible, et protégé de la pluie (préférer l'exposition à sud). Laisser des passages pour l’air entre les bûches pour pouvoir évacuer l’humidité libérée. Ne pas couvrir le bois avec une pellicule plastique ou couverture imperméable, l'humidité ne pourrait pas s’évacuer. • Ne jamais stocker de bois frais dans une cave, il pourrirait au lieu de sécher. • Seul le bois déjà bien sec peut être conservé à l’intérieur d’une maison.

Rappelons d'abord que :

L'himidité d’un bois de chauffage (pour éviter tous problèmes de condensation, etc.) doit être inférieur à 20%. Le bois est juste sec lorsqu’il atteint un état d'équilibre, c'est-à-dire lorsque ne perd plus ni n'absorbe plus l’humidité ambiante... il poids reste constant. 3.3.1 • Peser ces bûches et noter leur poids. Sécher les bûches artificiellement (par exemple en laissant dans le flux de l'air chaud de convection du poêle ou de la cuisinière. • Remettre ces bûches à leur position d’origine dans le tas de bois. • Les y laisser 2 jours. • Repeser ces bûches et constater s’il y a une différence de poids.

Si le poids relevé après le séchage est égal à celui marqué en départ cela veut dire que le bois est sec. Si le poids relevé après le séchage est inférieur à celui marqué en départ cela veut dire que le bois n’est pas sec (humidité supérieure au 20%) et ne doit pas encore être utilisé.

4.4 Cuisiner à la plaque

Dans ce cas la plaque ne doit jamais être portée à température d'incandescence. Employer toujours des récipients à fond épais et plat.

Pour certaines cuissons on peut même mettre les marmites à feu vif en enlevant les cercles de la plaque radiante

4.5 Utilisation du four à bois

Pour utiliser à plein le four à bois il suffit de positionner le by-pass dans la position "0" indiquée sur la plaque supérieure. La distribution des fumées autour du corps du four sur toutes les faces permet d’obtenir une température uniforme à l'intérieur du four. On conseille de ne pas dépasser la température de 300°C sous risque de brûler vite le plat à cuisiner.

NB: pour obtenir une meilleure cuisson il faut toujours préchauffer le four en contrôlant la température atteinte, indiquée sur le thermomètre de la porte. Remarque : Le foyer est doublé de briques réfractaires monobloc. Il est donc normal qu’elles fassent des fissures de contrainte. Ceci n’a aucune incidence ni sur l’étanchéité générale de l’appareil ni sur sa longévité. Pagina 18 di 27

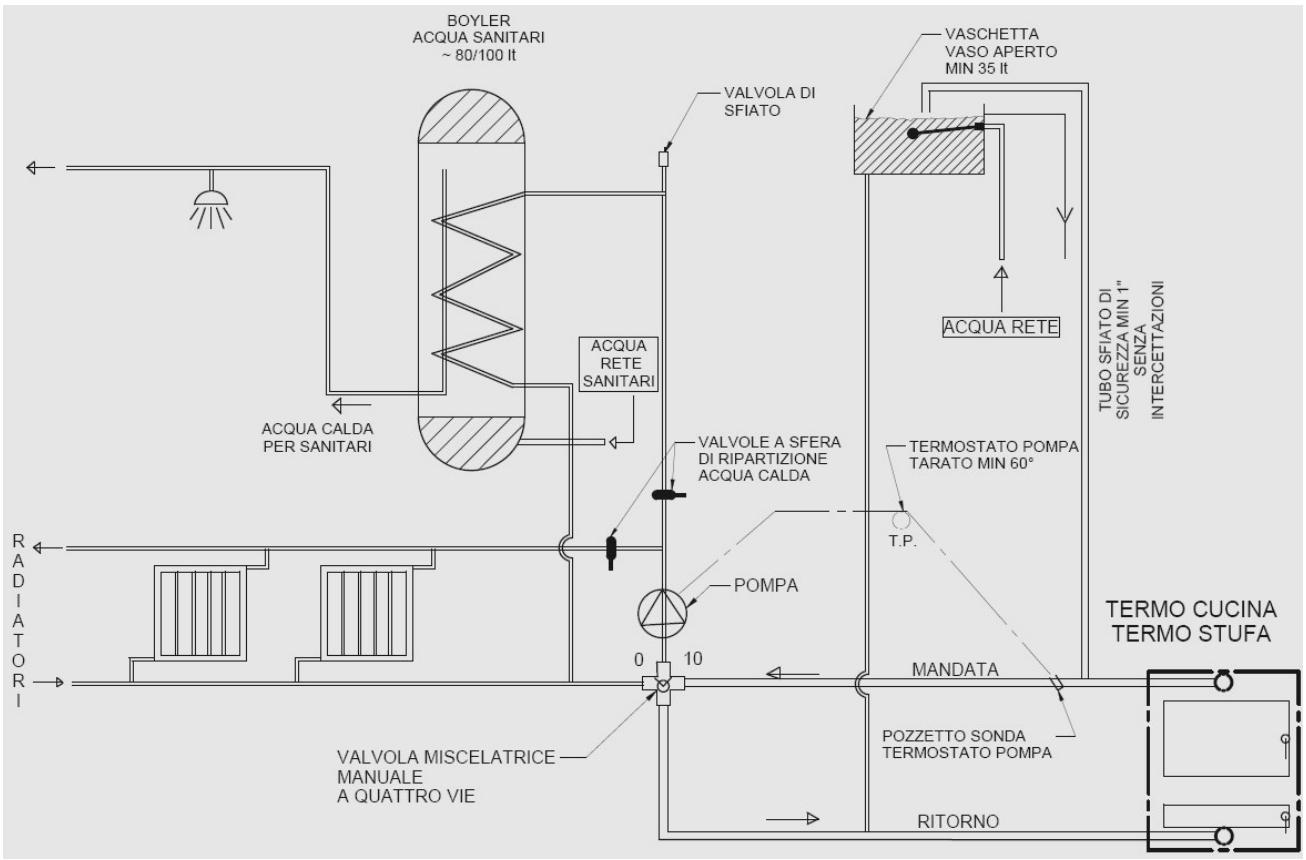

B. Un conduit de cheminée mal isolé ou de dimensions ou caractéristiques inadaptées C. Température de l’eau de retour trop basse, inférieure à 45°C, dûe a un feu trop bas ou une absorbtion trop importante de calories par les radiateurs, d’ou l’importance d’installer une vanne à 4 voies manuelle pour contrôler et régler la température de l’eau de retour. IMPORTANT: une condensation permanente réduit le rendement de la cuisinière et la durée de vie normale du bouilleur, rendant caduque la garantie Pagina 19 di 27

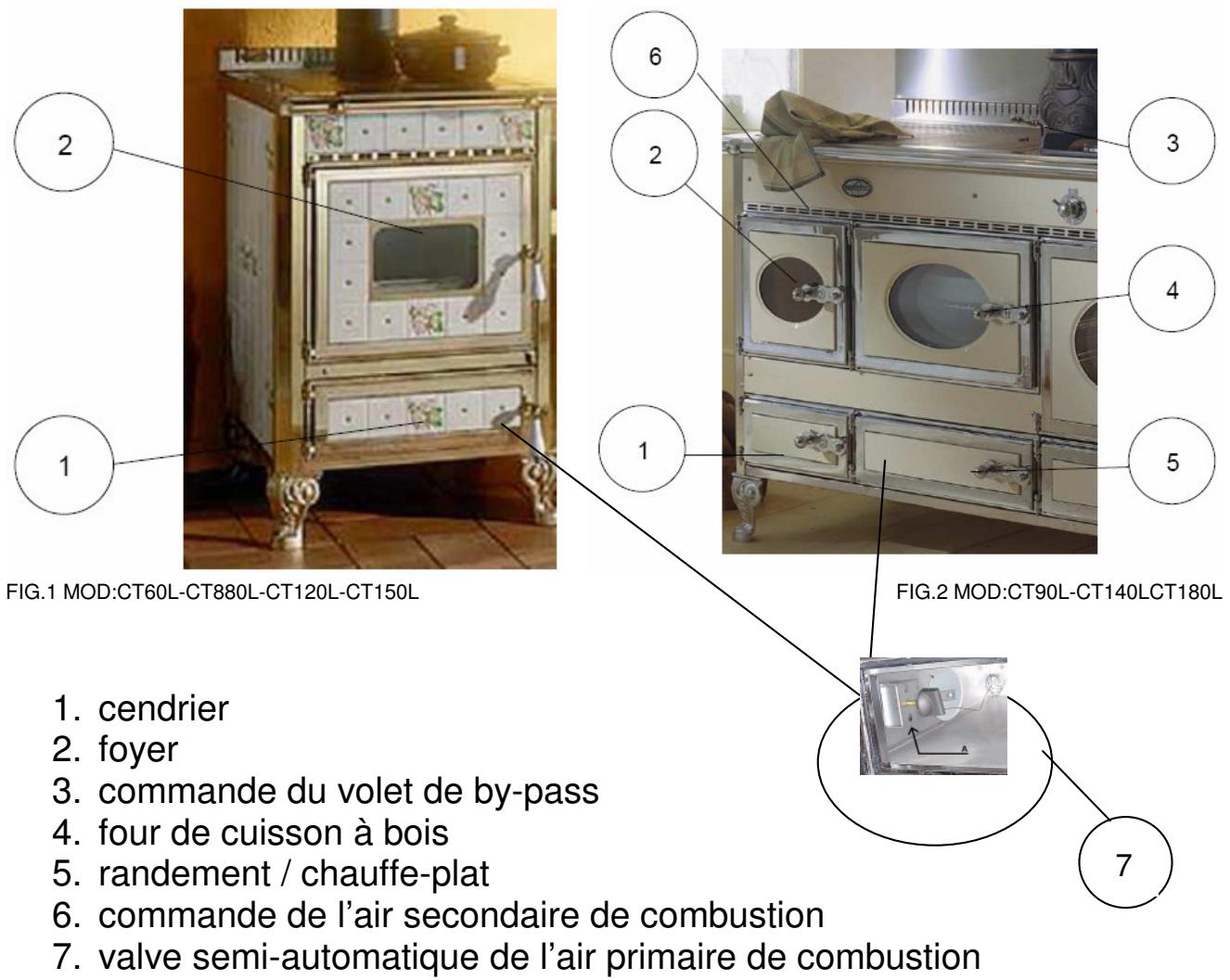

NB: Vider le cendrier régulièrement. EVITER ABSOLUMENT LES GRANDES FLAMBEES QUI PROVOQUERAIENT DE GRAVES DEGATS ET RENDRAIT IMMEDIATEMENT CADUQUE LA GARANTIE.

En régulant l’air comburant par la valve semi-automatique, on peut aygmenter ou réduire la vitesse de combustion et ajuster ainsi les besoins de chauffage et de cuisson. L’APPAREIL, DURANT SON FONCTIONNEMENT, EST TRES CHAUD. TENIR LES ENFANTS ELOIGNES.

5.4 Cuisson à la plaque

Dans ce cas la plaque ne doit jamais être portée à température d'incandescence. Employer toujours des récipients à fond épais et plat. Pour certaines cuissons on peut même mettre les marmites à feu vif en enlevant les cercles de la plaque radiante

"0" indiquée sur la plaque supérieure. La distribution des fumées autour du corps du four sur toutes les faces permet d’obtenir une température uniforme à l'intérieur du four. Avec ce type de cuisinière, dont la priorité reste au chauffage, il est difficile de dépasser les 180 / 200° au four.

NB: pour obtenir une meilleure cuisson, toujours préchauffer le four en contrôlant la température atteinte, indiquée sur le thermomètre de la porte.

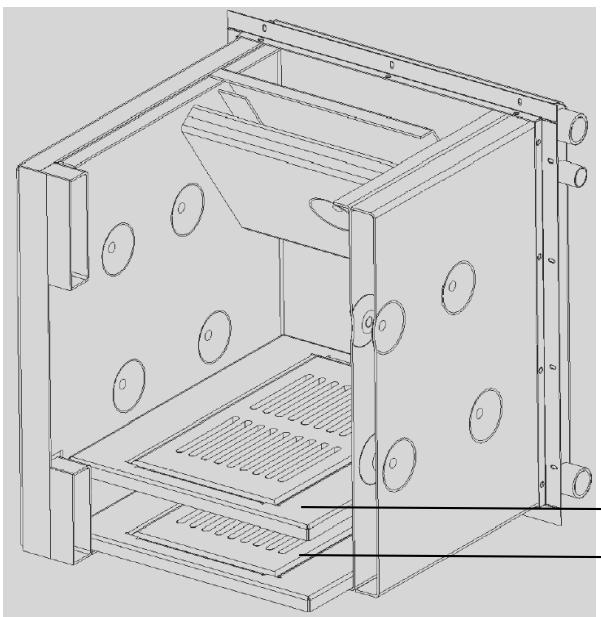

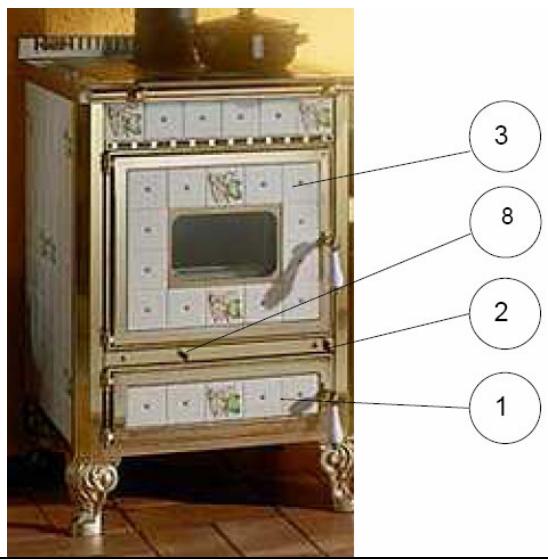

5.6 Regulation de l’air comburant

La régulation de l'air comburant par le thermostat automatique de tirage (7), permet d'augmenter ou de diminuer la vitesse de combustion et d'adapter ainsi l'absorption de chaleur de la chaudière aux diverses exigences de chauffage ou de cuisson. Ce dispositif réduit automatiquement l'afflux d'air comburant lorsque l'eau de la chaudière atteint la température pré-établie. La rotation de la manette du régulateur thermostatique correspond à un champ de régulation de la température de l'eau entre 30° et 90°C. . Combustion lente : régler le thermostat de sorte que le feu brûle lentement, (position moyenne) suivant les caractéristiques de tirage de la cheminée et du combustible employé, en contrôlant toujours que la température de l'eau en sortie de l’appareil ne soit pas inférieure à 60°C.(position grille 2 fig.4) . Combustion rapide ou pour cuisiner : régler le thermostat sur position haute en contrôlant que l’installation de chauffage absorbe la majeure chaleur produite. Il peut être utile d’élever la grille foyère en pos.1 (fig.4).

Ne pas employer d’éponge abrasive ou autres produits (crème contenant des particules solides) qui pourraient endommager définitivement l’émail.

6.2 Entretien courant du foyer et du cendrier

Il est conseillé, avant chaque allumage, d’effectuer un nettoyage soigné du foyer en enlevant les cendres et les imbrulés, et de vider le cendrier, en faisant attention qu'il n'y ait pas de braises ardentes. Vider le cendrier en moyenne toutes les 8 heures de fonctionnement. Ne pas charger le foyer sur plus de la moitié de sa hauteur.

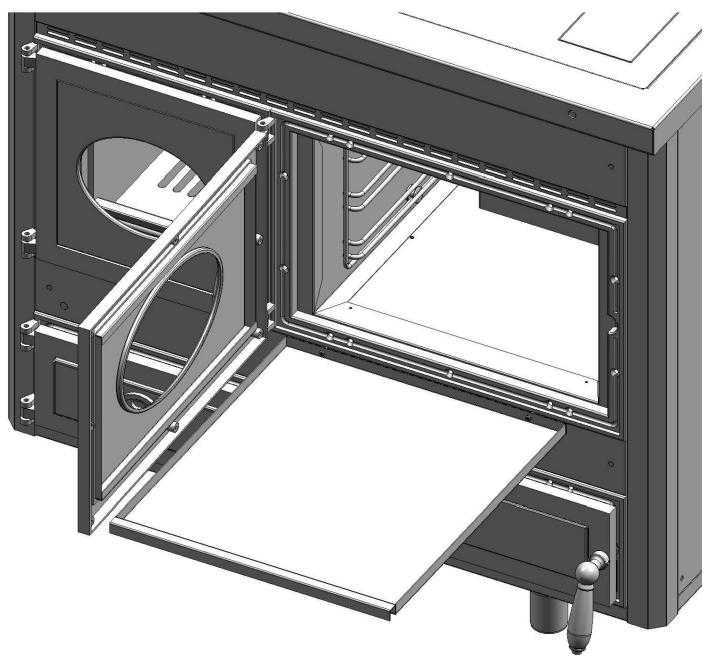

6.3 Nettoyage du circuit des fumées

Le nettoyage du circuit des fumées doit être fait à chaque fois que l’on constate une certaine difficulté à l'allumage, difficulté de combustion, tendance à des sorties de fumées par la porte de chargement. En moyenne, si l’appareil est bien installé et utilisé avec du bon bois, un nettoyage tous les deux mois environ est suffisant (fonction aussi du circuit des tuyaux de fumées). Pour le nettoyage des tuyaux de fumées et des parties intérieures de l’appareil, employer des brosses ou autres moyens appropriés, de façon à ne pas rayer et donc dégrader les parties emaillées ou vernies. Les cuisinières avec four sont conçues pour que la suie tombe dans la partie basse sous le four (voir fig.5). En dévissant les vis de fixation du plateau inférieur du four, celui-ci s'ôte et on peut accéder avec un aspirateur dans la zone basse du circuit intérieur des fumées. Si vous avez lever la plaque fonte radiante supérieure, bien contrôler le joint avant de la repositionner. Vous devez régulièrement (2 fois par an au moins) faire ramoner le conduit de cheminée. Après toute période d’inactivité, contrôlez si le conduit ou les tuyaux ne sont pas bouchés.

En cas de déterioration du vernis noir des portes ou profilés utiliser pour les retouches un vernis silicone résistant aux hautes températures –toujours quand l’appareil est froidPour les panneaux ou les plaques en pierre il est conseiller utiliser une machine à vapeur.

DURANT SON FONCTIONNEMENT, L’APPAREIL EST TRES CHAUD. TENIR LES ENFANTS ELOIGNES. EVITER ABSOLUMENT LES GRANDES FLAMBEES QUI POURRAIENT PROVOQUER DE GRAVES DOMMAGES ET RENDRAIENT IMMEDIATEMENT CADUQUE LA GARANTIE.
