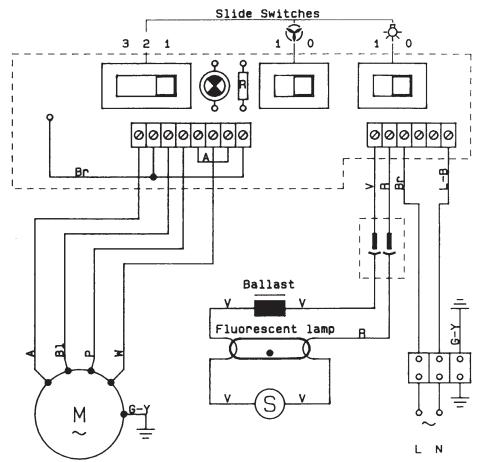

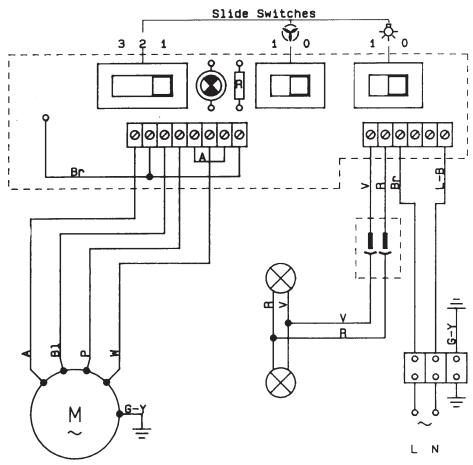

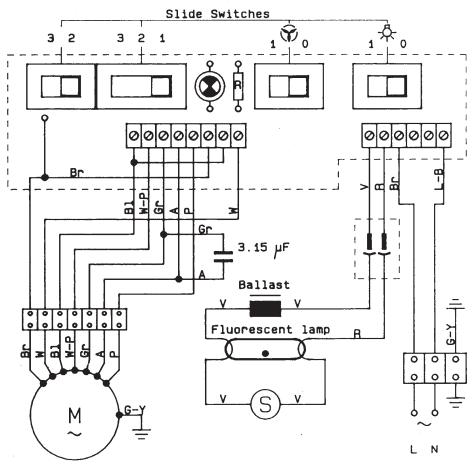

Reliez la hotte au réseau en interposant un interrupteur bipolaire avec ouverture de contact de 3 mm au moins. Assurez-vous que l’installation électrique de votre logement ait une mise à la terre correcte. La distance de sûreté minimum entre le plan de cuisson et la hotte est de 65 cm. Il est interdit de faire flamber des préparations sous la hotte. Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l’objet d’une surveillance attentive. Avant d’effectuer le nettoyage ou l’entretien de la hotte, débranchez l’appareil ou agissez sur l’interrupteur omnipolaire de votre installation. Une ventilation convenable de la pièce doit être prévue si une hotte de cuisine et des appareils alimentés par une énergie autre que l’énergie électrique évacuent les fumées simultanément.

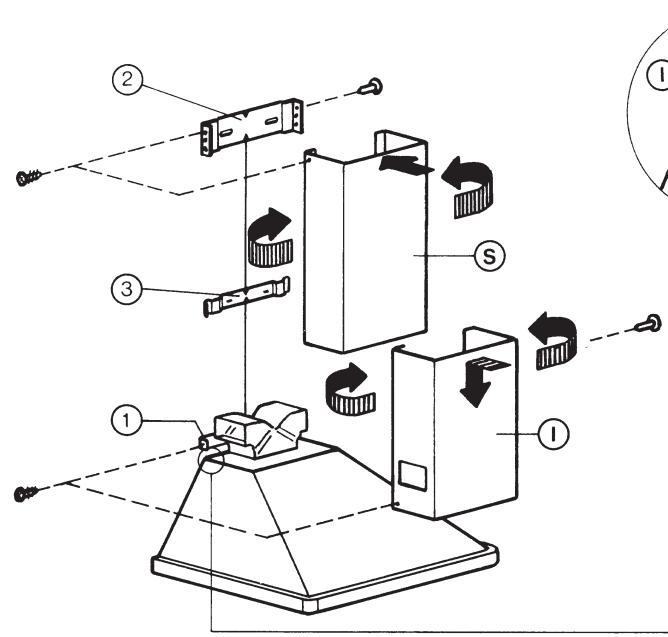

4.4 - Connexion aspirante ou filtrante 4.5 - Montage de la cheminée téléscopique.

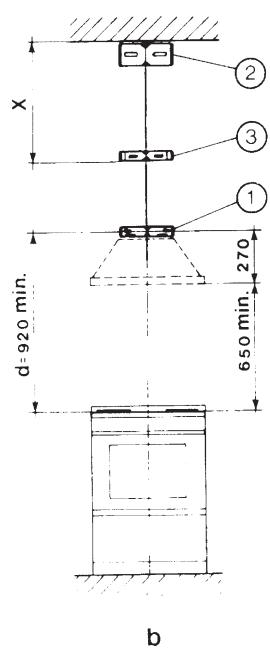

1 - Avec panneau mural: d = 270+H mm, où H = hauteur en mm de la partie visible du panneau. Cette cote, à cause des différents types de panneaux disponibles, doit être mesurée directement sur le panneau en dotation. 2 - Sans panneau: d = 920 mm au moins. Nota: Vérifiez que la bride 1 est en position horizontale. Vous pouvez l’ajuster en agissant sur les vis de réglage de la hotte (voir plus bas). b - Marquez sur le mur les centres des deux boutonnières de la bride. Positionnement de la bride 2: a - Placez la bride 2 sur le mur à environ 1-2 mm du plafond ou de la limite supérieure en l’alignant verticalement. b - Marquez sur le mur le centre des deux boutonnières de la bride. Positionnement de la bride 3: a - Placez la bride 3 sur le mur, en l’alignant verticalement, à une distance X mesurée comme à la figure 2 a b, identique à la hauteur de la demi-cheminée supérieure S fournie avec la hotte. La cote X peut avoir différentes valeurs, selon la hauteur de la demi-cheminée supérieure. b - Marquez sur le mur les centres des boutonnières de la bride 3. Percez les centres marqués avec un foret Ø 8 mm. Fixez les brides 1, 2, 3 à fond, en uti-lisant les chevilles 8mm et les vis fournies avec l’appareil. Panneau mural (en option) La hauteur de la hotte du plan de cuisson est déterminée dans ce cas par la hauteur du panneau F et par l’éventuelle hauteur du bord arrière du plan de la base. Le panneau doit être monté avant de monter le corps de hotte, et si on veut le fixer au mur soit en haut qu’en bas, il est nécessaire de le monter à la juste hauteur, avant de monter la base ou du moins le plan supérieur. A cause de la complexité de l’opération, il est préférable que l’installation soit effectuée par un spécialiste ou par une personne qui connaisse les dimensions finales des meubles. En se limitant seulement à la fixation en haut respectez l’ordre des opérations suivantes: a - Mettez le panneau sur le plan de la base comme à la fig. 2, placez-le contre le mur et centrez-le par rapport à la base. b - Marquez sur la paroi les deux trous supérieurs. c - Percez deux trous de Ø 8 mm et fixez le panneau en utilisant les chevilles Ø 8 mm et les vis en dotation. d - L’éventuelle stabilisation de la partie inférieure, si nécessaire, est laissée à l’installateur.
Accrochez le corps de hotte à la bride 1 en insérant les deux languettes dans les parties larges des boutonnières pour l’accrochage et poussez vers le bas jusqu’au fond de la course déterminée par les vis de réglage R. Réglez verticalement et nivelez horizontalement la hotte en utilisant les 2 vis R.
12- 125 mm il est nécessaire de le couper avec un tranchet tout au long de la rainure (fig. 4). Retirez les deux vis placées sur les côtés de la sortie de l’air. c - Appliquez le raccord A sur la partie supérieure de la hotte (fig. 5) de façon à recouvrir la sortie rectangulaire du diffuseur. Fixez avec les deux vis. d - Fixez le tuyau rigide ou flexible avec des colliers au raccord A et au conduit extérieur. Le matériel nécessaire pour cette dernière opération doit être répéré par l’installateur. e - Retirez l’éventuel filtre à charbon actif situé à l’intérieur de la hotte (voir par. 3 3.2-b). Connexion filtrante: a - L’air filtré est évacué dans la pièce à travers les deux grilles latérales, dont la position, pour différentes exigeances, est caractérisée par deux différentes hauteurs de la demi-cheminée inférieure I (fig. 6 et 7). b - Position basse (fig. 6): reliez le raccord filtrant F directement à la sortie rectangulaire du diffuseur en le poussant vers le bas pour le cliper. c - Position haute (fig. 7): reliez le prolon-gateur P à la sortie rectangulaire du diffuseur, en poussant vers le bas pour le cliper. Assemblez de la même façon le raccord F sur le prolongateur P. d - Mettre en place le filtre à charbon actif à l’intérieur de la hotte (voir par. 3 3.3-b). Nota: N’appliquez pas encore les petites grilles latérales; cette opération doit être effectuée en fin de montage.

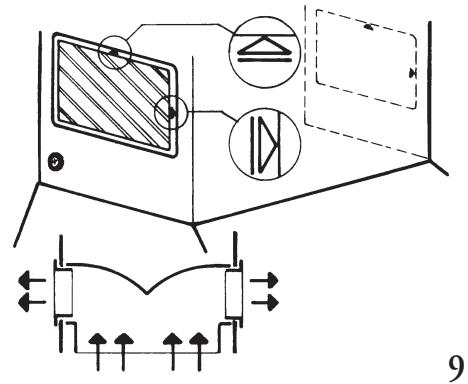

Encliquetez les deux petites grilles dans leur logement de façon à ce que le symbole soit orienté vers le haut et le symbole vers le devant. En outre, pour les version filtrantes, vérifiez que les grilles s’insèrent correctement à l’intérieur du raccord filtrant F (fig. 9).
1 - CONSEILS CONCERNANT LA SECURITE. Il est absolument nécessaire de respecter tous les avertissements du paragraphe 3 de la première partie Instructions pour l’installation. En outre, il est très important de faire attention, lors de l’utilisation et de l’entretien, aux avertissements suivants: 1.1 - Effectuez un scrupuleux et régulier entretien des filtres à graisses et à charbon actif, selon les intervalles conseillées par le fabricant, ou, plus souvent, pour une utilisation particulièrement intense (plus de 4 heures par jour). 1.2 - Ne laissez jamais des flammes libres à forte intensité sous la hotte en fonctionnement: en retirant les marmites, éteignez la flamme ou du moins, pour de courtes périodes et sous surveillance, tenez-la au minimum. 1.3 - Réglez toujours la flamme de façon à éviter une fuite latérale de la même par rapport au fond des marmites: vous économisez de l’énergie et vous évitez de dangereuses concentrations de chaleur. 1.4 - N’utilisez jamais incorrectement votre appareil qui est destiné uniquement à abattre les odeurs dans la cuisine.
Le schéma des commandes est le suivant (fig. 11). Touche L = mise en fonctionnement et arrêt de l’éclairage Touche M = mise en marche et arrêt du moteur Touche V = choix de la vitesse d’aspiration: 1 = vitesse minimum: pour ventiler la pièce, particulièrement silencieuse, pour les plats émettant peu de vapeurs. 2 = vitesse moyenne: en conditions normales, étant donné le rapport optimal entre la capacité de dépuration et le niveau du bruit. 3 = vitesse maximum: en cas de forte concentration d’odeurs et de vapeurs, même pour de longues périodes.

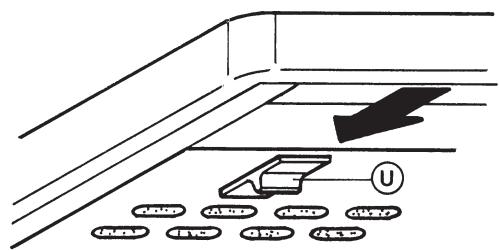

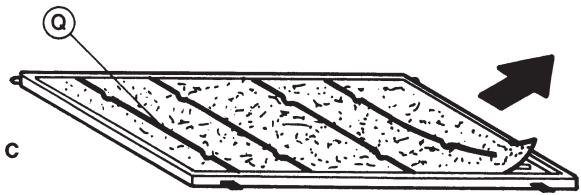

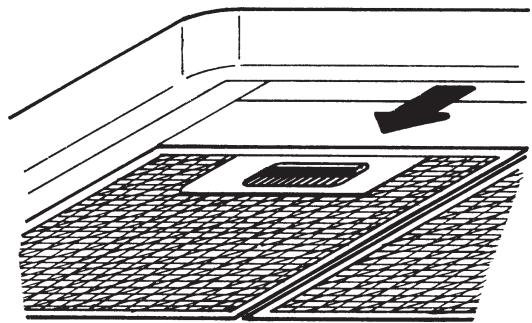

Attention: l’accumulation de graisses dans le filtre peut nuire au rendement de votre appareil et provoquer des risques d’incendie. Le fabricant décline toute responsabilité dans le cas d’un entretien pas conforme aux instructions. Remplacement du filtre: Décrochez la grille d’aspiration (fig. 14a) en appuyant vers l’arrière sur les boutons U. Pivotez la grille vers le bas jusqu’à la décrocher (fig. 14b). Placez la grille sur un plan et ôtez les arrêts métalliques Q comme indiqué à la (fig.14c). Remplacez le filtre de façon à ce que les pois violets se trouvent du côté visible. Remontez les arrêts en inversant les opérations et assurez-vous que les crochets soient bien placés dans leurs logements.
2), puis faites coulisser en sens inverse par rapport au sens initial (flèche 3) jusqu’à libérer le verre complètement. cChangez le tube en le faisant pivoter de 90°. Pour replacer le verre, procédez en sens inverse.
Nettoyez l’extérieur et l’intérieur de la hotte avec un chiffon humide et du détergent doux. N’utilisez jamais de produits abrasifs, en particulier sur les surfaces en acier inox.
