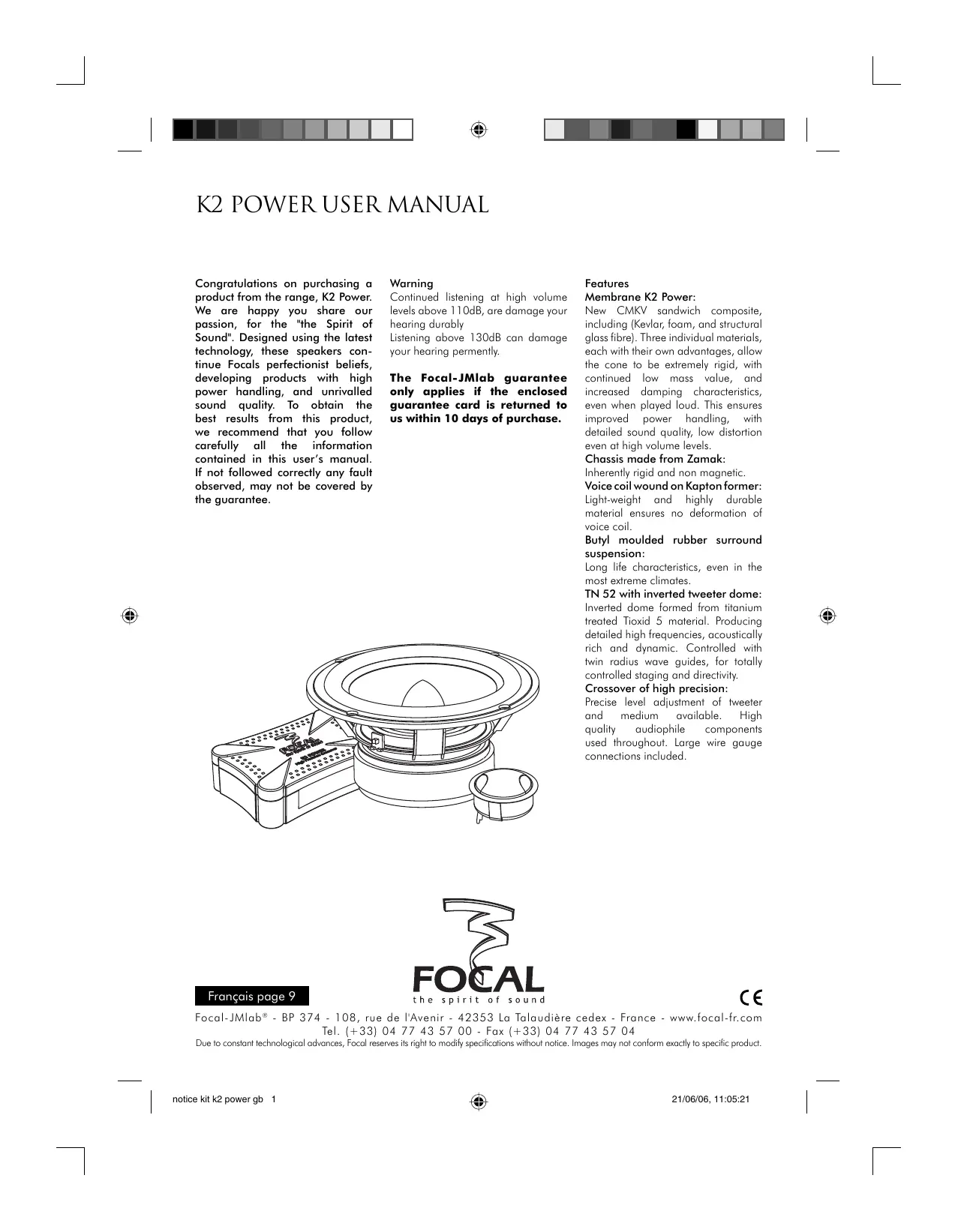

MODE D'EMPLOI K2 POWER FOCAL
Nous you remercions d'avoir choisi les kits K2 Power et de partager avec nous notre philosophie "the Spirit of Sound".
Ces haut-parleurs de haute technicité intégrant les ultimes perfectionsmentes Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualité.
Afin d'exploiter toutes leurs performances, nous vous conseillons de dire ce livre, puis de le conserver avec précaution pour pouvoir vous y réferer ultérieurement.
Tout problème du au non-respect des régles d'utilisation peut entrainer l'invalidation de la garantie.
Avertissement
L'écoute prolongée à fort niveau au-delà de 110 dB peut déterminer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des lésions auditives irrémédiables.
Pour validation de la garantie Focal-JMlab, merci de nous returner la garantie jointe dans les 10 jours.

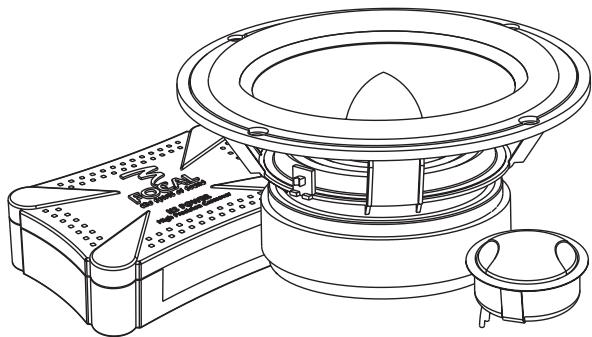

\section*{Caracteristiques}
Membrane K2 Power
Nouveau sandwich CKMV composite Kevlar / mousse structurale / verre, alliant très haute rigidité, légeréte extreme et amortissement maximal pour un son puissant et très détaillé, sans distortions même à fort niveau.
Chüssizamak
Chàssis rigide et amagnétique.
Bobine sur support Kapton
Très haute tenue en puissance sans déformation de la bobine.
Suspension en butyle
Excellente fiabilité dans le temps.
Tweeter à dôme inversé TN 52
Dôme inversé en titane traité Tioxid 5 pour un son fin, doux, mais détaillé et dynamique, amorce de pavillon pour contrôler la directivité et optimiser la scene sonore (staging).
Filtre haute précision
Réglage du niveau du tweeter et du Médium, composants de filtrage haute définition, connexions massifs.
C E
Placement tweeter
Le tweeter TN 52 est concu pour etre monte en surface ou encastre en affleurement,grace aux deux kits de fixation fournis. Le choix de I'implantation du tweeter, de la methode de montage encastre ou en surface, mais aussi l'orientation du tweeter ont une influence considerable sur le rendu des haute fréquences,la stabilite de I'image stéropheonomique et le "staging".
La règle, incontournable en stére-o-phonie, est de chercher le meilleur emplacement possible de manière à ce que les tweeters droit et.gauche soient placés approximativement à égale distance du conducteur (et vice-versa pour son passager). L'emplacement idéal du tweeteter exigera de multiples écoutes comparatives.
Le tweeter devra impérativement être placé en avant du point d'écoute, de préférence aux extrémités du tableau de bord (fig. A, 1), ou nouveaux encore, sur les montants de pare-brise (fig. A, 2) moyennant transformation. Le carter des rétroviseurs (fig. A, 3) accepte généralement l'implantation d'un tweeter moyonnant une petite transformation.

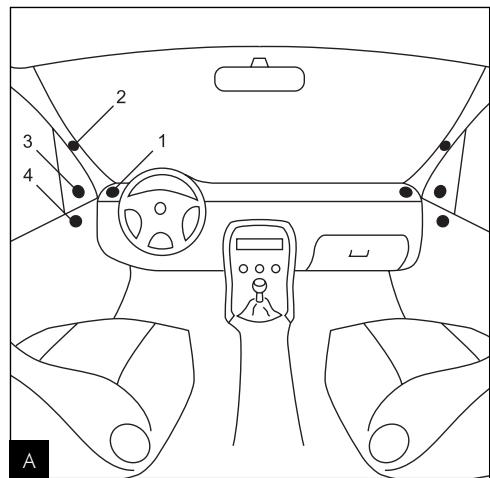

Un positionnement en haut des portières (fig. A, 4) est acceptable, même si il n'est pas optimal en termes de "staging".
Il est imperatif de vérifier la profondeur d'encastrement du tweeter avant perçage, notamment en encastrement.
Les haut-parleurs K2 Power pourront être places en haut des portières pour une perception optimale des fréquences Médium (fig. B, 1), ou, pour le 100 KP Slim aux extrémités de la planche de bord (fig. B, 2). Si les woofers sont fixés au bas des portières (fig. B, 3), les pertes dans le Médium pourront être avantageusement compensées par un réglage approprié du filtre (voir section "réglage fin" page 7).

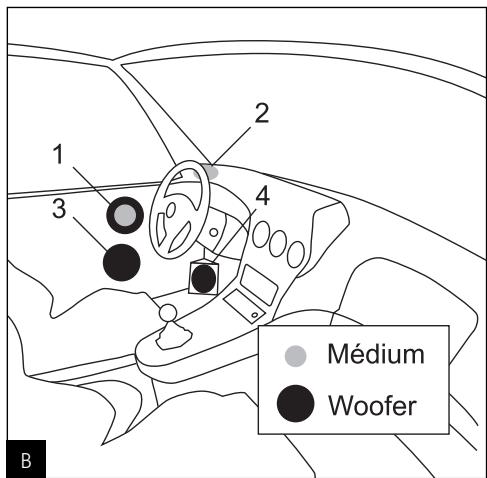

Les woofers et les mediums K2 Power pourront également être places en "kicks panels" (fig. B, 4) dans le but d'optimiser la perception stéreophonique (staging).
Placement voie centrale
Dans le cadre d'une installation multimédia avec utilisation d'une source DVD multicanaux (Dolby Digital, DTS), le Médium ultra compact 100 KP Slim pourra être avantageusement utilisé en tant que voie centrale (fig. C). Ses dimensions réduites, notamment grâce à l'uti-lisation d'un puissant aimant néodyme très compact, permettront d'envisager son installation sur le sommet du tableau de bord ou sur la console centrale du vehicule.
Montage tweeter

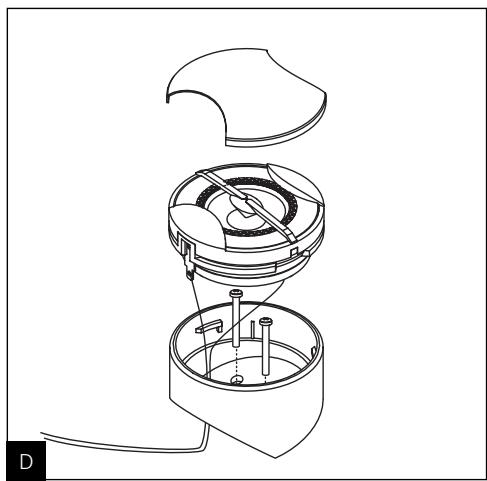

Montage en surface
Le kit de fixation pour le montage en surface du TN 52 offre deux pans pour désirier une inclinaison de 10^ ou 30^ et optimiser l'installation (fig. D). Fixer le support au moyen de deux vis fournies, faire passer les fils du tweeteter au travers du support,mettre en place le tweeteter puis le faire pivoter pour le bloquer sur le support.

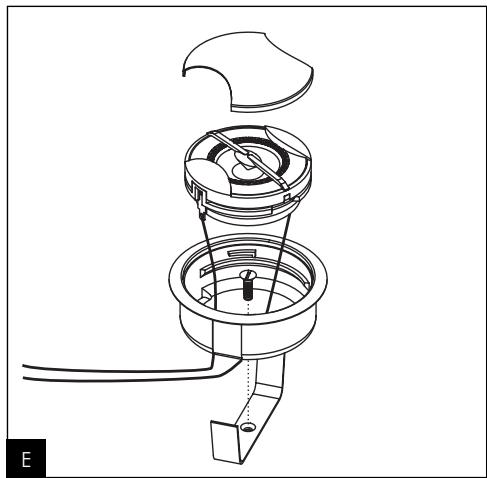

Montage encastré
(fortement recommende)
Les mêleurs résultats sonores serontobtenus pour un montage destweeters en encastrement.
Découper une ouverture de 45 mm de diamètre. Insérer le support de montage en affleurement avec sa barrette de fixation maintenance par le boulon (fourni). Bloquer la vis afin que la barrette viennent pincer le support et le maintienne fermement en haut de porte ou sur la planche de bord. Faire passer les fils du tweeter au travers du support,mettre en place le tweeter puis le faire pivoter pour le bloquer sur le support (fig. E).
Attention: il ne faut enaucun cas utilisel l'arceau central pour faire pivoter le tweeter.Prendre uniquement appui sur les lobes lateraux du pavillon.
IMPLANTATION ET MONTAGE
Installation woofer et medium Recommendations importantes :
Les hauts-parleurs de la ligne K2 Power sont concus, grâce à des réglages adaprés et optimisés, pour fonctionner au besoin de leurs possibilités dans la plupart des emplacements habituels.
Il convient cependant de ne pas perdre à l'esprit que ces haut-parleurs délivrent une énergie considérable qui ne doit pas être diluée dans la structure du vehicule, la faute à un support de haut-parleur insuffisamment rigide.
Nous you suggestons de fixer les haut-parleurs K2 Power sur un support très rigide, eventuellément renforcé par du bois ou de la résine.
Les haut-parleurs devront y'être ensuite solidement fixés pour évditer les vibrations parasites. L'étanchéité du support doit être parfaite pour évditer les fuites entre l'avant et l'arrière du woofer, sous peine d'occasionner un dysfonctionnement important.
Pour des écoutes optimes, nous vous conseillons de coller un matérielau absorbant type plain chant directement sur la tôle interieure de la portiere, juste derrière le haut-parleur, pour amortir les vibrations.
Vérifier également que l'aimant du woofer ne généra pas certains organes mécaniques du vehicule.
Si vous n'utilise pas les grilles fournies avec les kits K2 Power mais celles d'origine par exemple, voirlez à ce que l'espace entre le haut-parleur et la grille soit suffisant pour que la membrance ne viennent pas percuter la grille à fort volume.
Montage woofer et medium
Placer si nécessaire les 4 pattes de fixations de vis fournies.

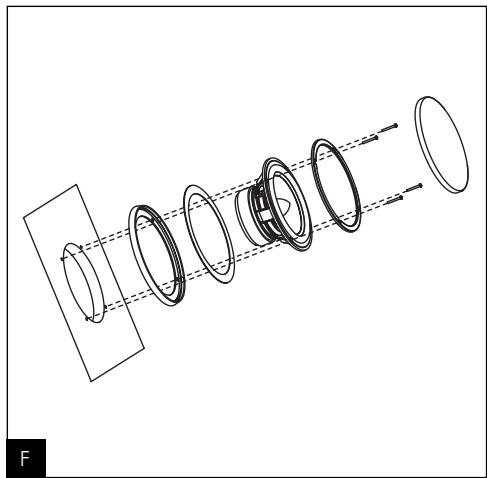

Metre en place la couronne de fixation de la grille (fig. F).
Fixer le joint circulaire sur la face arrête du chassin du haut-parleur.
Metre en place le woofer sur le support de grille.
Pour les kits 165 K2P et 165 K3P uniquement, placer la couronne de rigidification en faisant coïncider les trouès de fixation.
Fixer solidement I'ensemble au moyen des 4 vis fournies.
Mettre la grille de protection en place.
Montage filtré

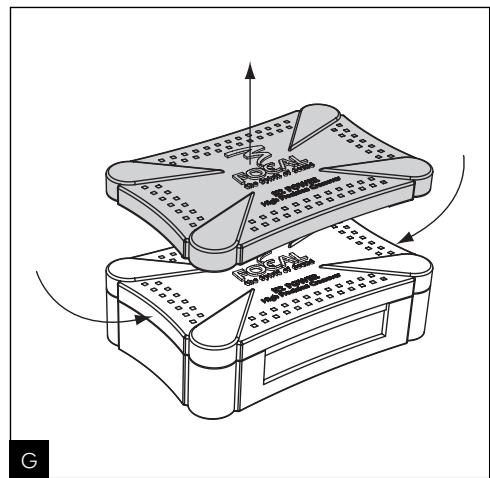

Pour acceder aux trous de fixation du filtre mais aussi aux différents réglages, retireur le capot translucide en appuyant fermement sur les deux extrémites de celui-ci et en le boulevant. Ne pas utiliser d'outils pour retireur le capot au risque de le déterminer (fig. G).
Fixer solidement le filtré au moyen des 4 vis fournies sur un support adapté dans le vehicule.
Les filtres doivent être montés dans un endroit sec et aéré (de préférence exempt de vibration).
Câblage kits 2 voies (100 KP Slim, 130 KP, 165 KP,165 K2P)
Brancher la sortie de l'amplificateur sur les entrées "IN" du filtré.

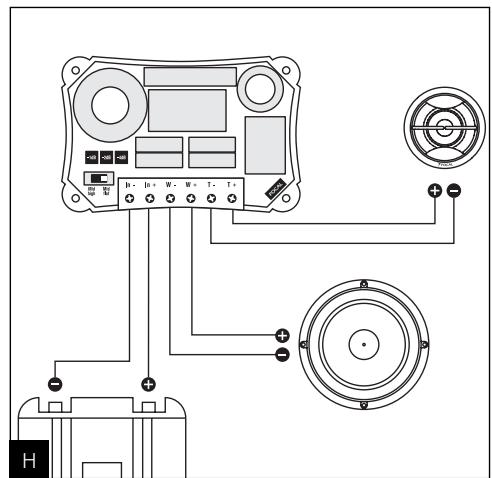

Connector le woofer sur I'entree W et le tweeter sur T (fig. H).
Attention: il est primordial de respecter les polarités "+" et "-" pour l'obtention d'un recoupement optimal entre le woofer et le tweeter, sans sensation de "trou" ou de "bosse" à l'écoute.

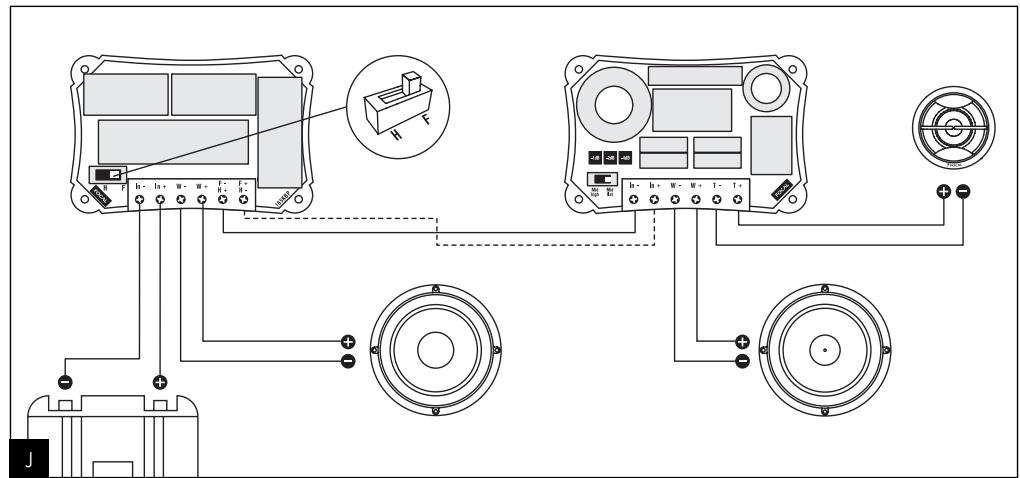

Câblage kit 3 voies (165 K3P)
Le kit 165 K3P utilise 2 modules de filtrage montés en cascade. Le filtrte grave 165 KBP peut être utilisé selon deux types de configurations : en mode "High Pass" (H) pour une configuration 3 voies (fig. K), avec grave, Médium et aigu séparés, ou en mode "Full" (F) en configuration "2 voies et demie" (fig. L). Dans ce cas, les deux haut-parleurs de 165mm fonctionnent en tandem dans le grave pour des basses plus impactantes.

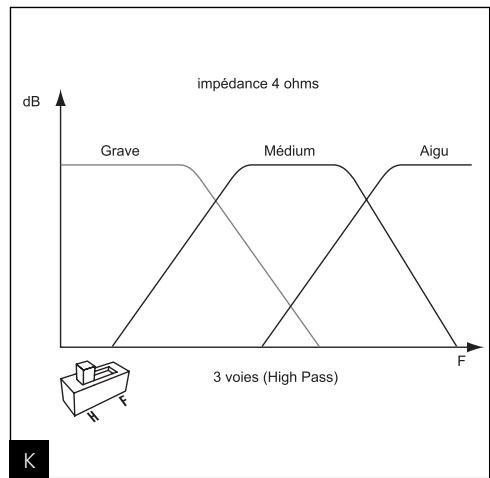

Pour commuter le mode de fonctionnement "Full" ou "High Pass", positionner le selecteur du filtré 165 KPB.

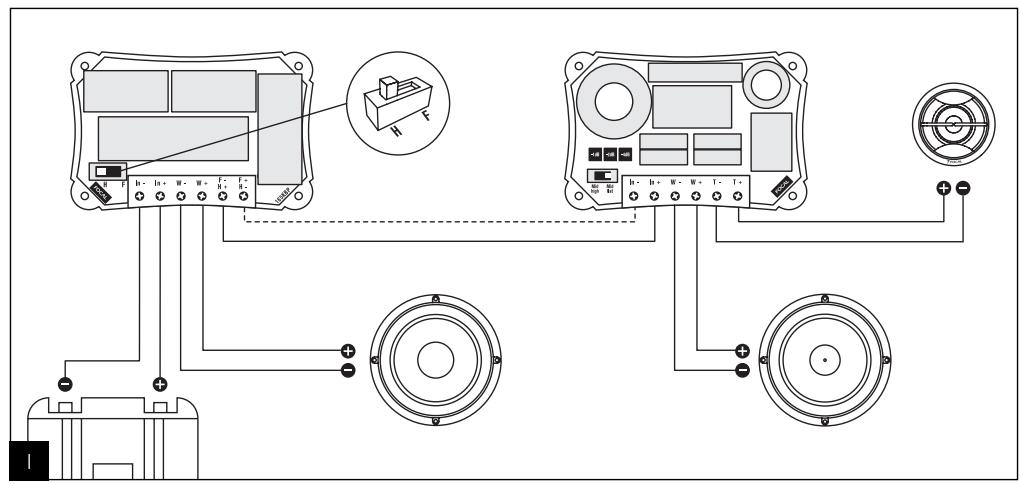

Le mode "Full" impose une inversion de polarité pour l'interconnexion des deux filtres (fig. I, J). Dans le cas contraire, les boomers fonctionneront en opposition de phase et les graves sont annuler entre eux par phénomène de compensation.
Attention: en mode 2 voies etemie, l'impédance chute à 2 ohms. Vérifiez si l' amplificateur utilisé est compatible avec une telle charge.

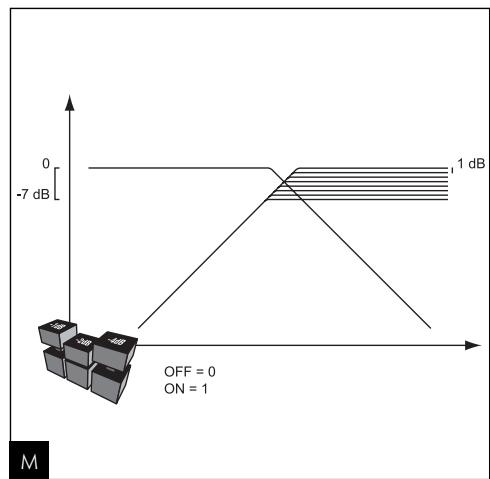

Réglage du tweeter
Le réglage du niveau du tweeteter s'effectue à l'intérieur du filtré, par l'intémediateur des 3 inverseurs matériels, qui commandent respectivement une atténuation de -1 dB, -2 dB et -4 dB. Leur action peut être cumulée pour atteindre une échelle d'atténuation de -7 dB au total, par pas de 1 dB (fig. M).
Tableau de réglage matriciel du niveau du tweeter.
| -1 dB | -2 dB | -4 dB | Total |
| 0 | 0 | 0 | 0 dB |
| 1 | 0 | 0 | -1 dB |
| 0 | 1 | 0 | -2 dB |
| 1 | 1 | 0 | -3 dB |
| 0 | 0 | 1 | -4 dB |
| 1 | 0 | 1 | -5 dB |
| 0 | 1 | 1 | -6 dB |
| 1 | 1 | 1 | -7 dB |

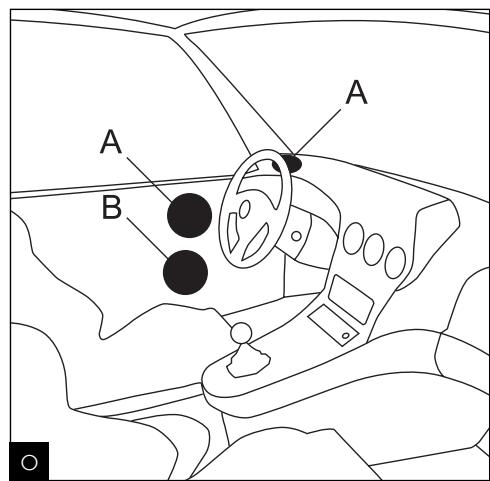

Réglage du Médium

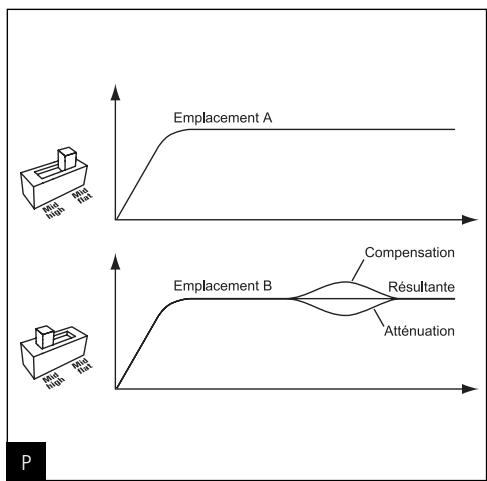

Le filtré contient un réglage spécifique de la voie Médium qui optimise le rendu en fonction de l'emplacement如何去 pour le woofer/medium.
Lorsque celui-ci est placé suffisamment en hauteur (fig. O, A), le mode "Mid flat" est préféable. Ce mode correspond à une courbe de réponse linéaire.
Lorsque le woofer/medium est placé au bas des portières (fig. O, B) par exemple, les fréquences du medium, plus directives, sont attenuées, ce qui risque de nuire à la richesse et à la définition. Le mode "Mid High" anticipé ces pertes grâce à une compensation appropriée (fig. P).

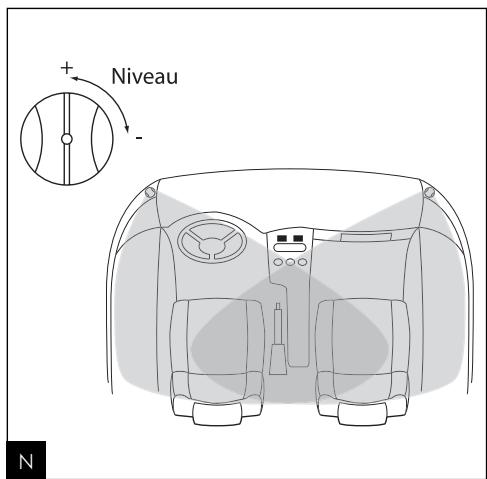

Réglagedu"staging
Le profil des pieces de phases du tweeteter en "demi coque" permet d'obtenir un contrôle précis de la directivité du tweeteter, donc de l'énergie sonore totale délivrée, selon l'orientation du pavillon du tweeter.
Cette caractéristique essentielle peut être utilisée à profit pour optimier finement le "staging" (placement, centrage et précision dans l'espace des instruments).
La rotation du tweeteter dans son support devra être optimisé de manière à ce qu'un auditeur peroïve d'avantage de niveau du tweeteter oppose que celui lui faisant face (fig. N).
Période de rodage
Les haut-parleurs utilisés sur K2 Power sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au moins de leurs possibités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontres et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos haut-parleurs une vingtaine d'heures à niveau moyen, sur des programmes musicaux riches en grave. Une fois les caractéristiques des haut-parleurs totally stabilisées, vous pourrez profiter intégralement des performances de vos kits K2 Power.
Configuration
La ligne K2 Power compte une gamme de 5 subwoofoers de 13 cm (13 KS), 27 cm (27 KX), 33 cm (33 KX), 40 cm (40 KX) et 46 cm (46 KX 4) dont les caractéristiques sont idéalement complémentaires avec celles des kits K2 Power.
ConsulterVote revendeur.
Conditions de garantie
En cas de problème, adresse-vous à votre revendeur Focal.
La garantie pour la France sur tout matériel Focal est de 1 an. En cas de matériel defecteaux, celui-ci doit etre expedié à vos frais, dans son emballage d'origine aprés du revendeur, lequel analyser le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.
La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).
En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
| Kit | 100 KP | 130 KP | 165 KP | 165 K2P | 165 K3P |
| Puisance maximale | 100 W | 140 W | 160 W | 200 W | 400 W |
| Puisance nominale | 50 W | 70 W | 80 W | 100 W | 200 W |
| Sensibilité | 90 dB | 90 dB | 91 dB | 92,5 dB | 95,5 dB |
| Réponse en fréquence | 120 à 22 000 Hz | 70 à 22 000 Hz | 60 à 22 000 Hz | 70 à 22 000 Hz | 60 à 22 000 Hz |
| Fréquences de filtrage | 3,5 kHz à 12 dB/oct | 3,5 kHz à 12 dB/oct | 3,8 kHz à 18 dB/oct | 3,8 kHz à 18 dB/oct | 200 Hz/3,8 kHz à 18 dB/oct |
| Impédance nominale | 4 ohms | 4 ohms | 4 ohms | 4 ohms | 4 ohms (H)/2 ohms (F) |
| Tweeter | TN 52 | TN 52 | TN 52 | TN 52 | TN 52 |
| Dôme | Inversé Tioxic 5 | Inversé Tioxic 5 | Inversé Tioxic 5 | Inversé Tioxic 5 | Inversé Tioxic 5 |
| Aimant | Néodyme | Néodyme | Néodyme | Néodyme | Néodyme |
| Fréquence de résonance (Fs) | 1955 Hz | 1955 Hz | 1955 Hz | 1955 Hz | 1955 Hz |
| Résistance continue (Re) | 5,8 ohms | 5,8 ohms | 5,8 ohms | 5,8 ohms | 5,8 ohms |
| Woofer/médium | 4 K Slim | 5 KP | 6 KP | 6 K2P | 6 K2P |
| Membrane | Sandwich K2 100 mm | Sandwich K2 130 mm | Sandwich K2 165 mm | Sandwich K2 165 mm (médium) | Sandwich K2 165 mm (woofer) |
| Bobine mobile | 25 mm | 25 mm | 25 mm | 40 mm | 40 mm |
| Aimant | Néodyme | 85 mm | 85 mm | 100 mm | 100 mm |
| Suspension | Butyle | Butyle | Butyle | Butyle | Butyle |
| Fréquence de résonance (Fs) | 140 Hz | 88,6 Hz | 73 Hz | 69 Hz | 69 Hz |
| Résistance continue (Re) | 3,2 ohms | 3,2 ohms | 3,0 ohms | 2,9 ohms | 2,9 ohms |
| Vas | 1,13 litres | 4,93 litres | 7,71 litres | 8,64 litres | 8,64 litres |
| Qes | 0,96 | O,74 | 0,81 | 0,7 | 0,7 |
| Qms | 9,55 | 8,06 | 9,01 | 9,13 | 9,13 |
| Qts | 0,87 | 0,68 | 0,74 | 0,65 | 0,65 |
| Sd | 55,4 cm2 | 86,6 cm2 | 132,7 cm2 | 132,7 cm2 | 132,7 cm2 |
| BI | 3,8 N/A | 4,27 N/A | 5,09 N/A | 5,26 N/A | 5,26 N/A |
| Xmax | 2,5 mm | 2,5 mm | 5 mm | 4,5 mm | 4,5 mm |
| Diamètre d'encastrement | 93 mm | 115 mm | 142 mm | 142 mm | 142 mm |
| Profondeur d'encastrement | 39 mm | 61 mm | 71 mm | 77 mm | 77 mm |
