SUBWOOFERS POLYGLASS V2 - Subwoofers FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer (haut-parleur de graves) FOCAL Polyglass V2
Modèles	21 V2, 27 V2, 33 V2, 40 V2
Diamètre d'encastrement	21 V2 : 184 mm, 27 V2 : 232 mm, 33 V2 : 287 mm, 40 V2 : 351 mm
Profondeur d'encastrement	21 V2 : 121,5 mm, 27 V2 : 142,5 mm, 33 V2 : 170 mm, 40 V2 : 197 mm
Type de bobine	21 V2 : simple bobine 4 Ω ; 27 V2, 33 V2, 40 V2 : double bobine 2 x 4 Ω
Impédance nominale	21 V2 : 4 Ω ; 27 V2, 33 V2, 40 V2 : 2 x 4 Ω (bobine individuelle)
Puissance nominale / maximum	21 V2 : 200 W / 400 W ; 27 V2 : 300 W / 600 W ; 33 V2 : 400 W / 800 W ; 40 V2 : 400 W / 800 W
Sensibilité (2,83 V / 1 m)	21 V2 : 85 dB ; 27 V2 : 88 dB ; 33 V2 : 90 dB ; 40 V2 : 93 dB
Réponse en fréquence (caisson clos)	Varie selon volume (voir notice) : F-3 de 39 à 47,5 Hz selon modèle et volume
Fonctions principales	Connexion en parallèle/série, réglage fréquence de coupure (60-100 Hz), installation en caisson clos ou free-air (40 V2)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les produits abrasifs.
Sécurité	Ne pas dépasser 110 dB pour une écoute prolongée. Fixer solidement le caisson dans le coffre. Éviter la saturation de l'amplificateur.
Pièces détachées et réparabilité	Contacter votre revendeur Focal. La garantie ne couvre pas les dommages dus à une mauvaise utilisation.
Garantie	1 an en France à compter de la date d'achat. Pour les autres pays, conditions fixées par le distributeur local.
Types de charge recommandés	Caisson clos (volumes recommandés en notice) ; free-air uniquement pour 40 V2.

FOIRE AUX QUESTIONS - SUBWOOFERS POLYGLASS V2 FOCAL

Comment cabler mon subwoofer Focal Polyglass V2 ?

Respectez les polarités : borne rouge = positif (+), borne noire = négatif (-). Pour les modèles à double bobine (27 V2, 33 V2, 40 V2), vous pouvez câbler les bobines en série (Z=8 Ω) ou en parallèle (Z=2 Ω). Utilisez un câble OFC de section minimale 2,5 mm².

Quelle fréquence de coupure régler pour mon subwoofer ?

La fréquence de coupure se situe généralement entre 60 et 100 Hz. Un réglage de base à 80 Hz est conseillé, à affiner selon vos écoutes ou avec un analyseur audio.

Puis-je utiliser plusieurs subwoofers Polyglass V2 ?

Oui, pour augmenter la pression acoustique. Vous pouvez les câbler en parallèle, en série ou en combinaison série/parallèle. Calculez l'impédance totale pour qu'elle soit compatible avec votre amplificateur (exemple : 2 subwoofers 21 V2 en parallèle donnent 2 Ω).

Comment réaliser un caisson clos pour mon subwoofer ?

Utilisez du MDF de 19 mm d'épaisseur minimum. Assurez une étanchéité absolue et amortissez l'intérieur avec de la laine de roche ou feutre. Les volumes recommandés sont indiqués dans la notice (ex: 15 L pour 27 V2 donne F-3=47,5 Hz). Fixez solidement le caisson dans le coffre.

Quelle puissance d'amplificateur est adaptée aux subwoofers Polyglass V2 ?

Associez un amplificateur de qualité, dont la puissance RMS est au moins égale à la puissance nominale du subwoofer (200 à 400 W selon modèle). Évitez la saturation qui peut endommager les bobines.

Quelles précautions de sécurité dois-je prendre ?

L'écoute prolongée à plus de 110 dB peut endommager l'audition. Fixez le caisson pour éviter tout déplacement. Vérifiez la polarité et l'impédance pour ne pas surcharger l'amplificateur.

Comment entretenir mon subwoofer ?

Nettoyez la surface avec un chiffon sec et doux. Ne jamais utiliser de produits liquides ou abrasifs. Évitez l'exposition à l'humidité et aux températures extrêmes.

Quelle est la garantie des subwoofers Focal ?

En France, la garantie est d'un an à compter de la date d'achat. Elle ne couvre pas les dommages liés à une mauvaise utilisation (bobines brûlées par exemple). Pour les autres pays, conditions définies par le distributeur local.

Puis-je installer le 40 V2 en free-air ?

Oui, le 40 V2 peut être installé sur la plage arrière en free-air. Assurez-vous que la plaque est rigide et qu'aucune communication entre le coffre et l'habitacle n'existe pour éviter les courts-circuits acoustiques.

Quels câbles utiliser pour le branchement ?

Utilisez des câbles en cuivre OFC de section minimale 2,5 mm². Les câbles Focal FC 500 ou FC 700 sont recommandés. Une section suffisante est importante surtout si la distance avec l'amplificateur est grande.

MODE D'EMPLOI SUBWOOFERS POLYGLASS V2 FOCAL

Nous vous remercions d'avoir choisi votre subwoofer parmi la gamme Focal ; ce produit de haute technologie a été conçu pour assurer des performances musicales élevées, constantes dans le temps. Aussi, afin de garantir un fonctionnement optimal de votre subwoofer, nous vous recommandons de lire attentivement cette notice : tout problème résultant d'un non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie.

Cablage

Un câble de qualité OFC (cuivre pur désoxygéné) et d'une section suffisante (section minimale de 2,5mm²) est vivement recommandé, particulièrement si la distance séparant le subwoofer de l'amplificateur est importante. Nous vous conseillons d'utiliser les câbles Focal FC 500 ou FC 700.

Connexions

Veillez à bien respecter les polarités lors du raccordement afin que le subwoofer et les autres haut-parleurs de l'installation fonctionnent parfaitement en phase.

La borne materialisée par un point rouge correspond au positif (+), celle repérée par un point noir correspond au négatif (-). Le subwoofer 21 V2 est équipé d'une simple bobine : une borne positive et une borne négative. Les subwoofers 27 V2, 33 V2 et 40 V2 utilisent deux bobines et possèdent donc 2 × 2 bornes. Le subwoofer peut être installé dans un caisson avec le moteur à l'extérieur ; le volume de charge sera alors légèrement augmenté mais l'accord du caisson n'en sera que peu modifié. Cependant, il est impératif d'inverser les polarités du subwoofer afin qu'il reste en phase avec les autres haut-parleurs.

Utilisation de plusieurs subwoofers

Une pression acoustique plus importante sera obtenue en utilisant plusieurs subwoofer. Selon la complexité de l'installation, le raccordement des subwoofer sur l'(es) amplificateur(s) se fera de plusieurs manières : branchements en parallèle, en série ou à l'aide d'une combinaison de ces deux modes.

Seul un amplificateur de qualité garantira un fonctionnement parfait sous une impédance de charge faible : 2 Ω voir 1 Ω. Le choix de l'amplificateur sera donc effectué en tenant compte des exigences de l'installation.

Branchements en parallèle

Relier les bornes positives (+) des subwoofer et raccorder sur la cosse positive de l'amplificateur. Procéder de même avec les bornes négatives (-) et brancher sur la cosse négative de l'amplificateur. Calcul de l'impédance (Z) en utilisant des subwoofer d'une impédance nominale (R) de 4 Ω :

• 2 subwoofer: 1 / Z = 1 / R1 + 1 / R2 1 / Z = 1 / 4 + 1 / 4 Z = 2Ω
• 3 subwoofers: 1 / Z = 1 / R1 + 1 / R2 + 1 / R3 Z = 1,33Ω

Branchements en série

Lorsque l'installation comprend plusieurs subwoofer, il est parfois souhaitable de raccorder ceux-ci en série, afin d’éviter une valeur d’impédance trop basse, risquant de mettre en difficulté l’amplificateur. Relier la borne positive (+) d’un subwoofer à la cosse positive de l’amplificateur ; relier ensuite la borne négative (-) de ce subwoofer à la borne positive du deuxième subwoofer et la borne négative de ce dernier à la cosse négative de l’amplificateur.

Calcul de l'impédance (Z) en utilisant des subwoofer d'une impédance nominale (R) de 4Ω :

• 2 subwoofer: Z = R1 + R2

Z=4Ω+4Ω

Z = 8Ω

Branchements série parallèle

C'est une combinaison des deux modes qui permet d'obtenir une impédance de charge adaptée à l'installation et aux spécifications de l'amplificateur.

Exemples de configurations avec plusieurs subwoofers :

2 subwoofer 21 V2 en parallèle. Z = 2Ω

3 subwoofoers 21 V2 en parallèle. Z = 1,33Ω

2 subwoofoers 21 V2 en série. Z = 8Ω

4 subwoofoers 21 V2 en série / parallèle. Z = 4Ω

Raccordements des subwoofers 27 V2, 33 V2 et 40 V2

Quatre possibilités de raccordement : Mise en parallèle des 2 bobines. Z = 2Ω

Mise en série des 2 bobines. Z = 8Ω

Raccordement sur 2 amplificateurs.

Raccordement sur 1 amplificateur stéréo.

Exemples de configurations avec plusieurs subwoofoers : 2 subwoofoers, tout en parallèle. Z = 1\ Ω

2 subwoofoers, raccordement série / parallèle. Z = 4Ω

3 subwoofer, raccordement série / parallèle. Z = 2.66Ω

Réglage de la fréquence de coupure

La fréquence de coupure d'un subwoofer se situe le plus souvent entre 60 et 100Hz, une coupure vers 80Hz représente un réglage de base qui sera affiné par des écoutes successives ou à l'aide d'un analyseur audio.

Installation en caisson

Votre subwoofer Polyglass est conçu pour fonctionner dans un caisson clos ; ce type de charge, simple à réaliser, permet une coupure naturelle très douce dans l'extrême grave (12 dB/oct). La charge close offre une restitution naturelle exempte de coloration.

En pages 6, 7 et 8, nous vous proposons trois volumes différents pour chaque subwoofer.

Réalisation du caisson

La réalisation du caisson est délicate car son étanchéité doit être absolue et ses résonances internes parfaitement amorties. Pour ces raisons, il est viviment conseillé de le réaliser à l'aide de matérielux très denses tel que le MDF (Isorel Médium ou Médite). La fixation de tasseaux à l'intérieur du caisson permettra de limiter les vibrations du coffret. À pleine puissance, on ne doit pas sentir le caisson vibrer en posant la main dessus; l'épaissur minimum des panneaux sera de 19mm. L'intérieur du caisson sera garni d'un matérielau absorbant (feutre, ouate, laine de roche), de façon à amortir les résonances internes.

Pour des raisons de sécurité, il est indispensable de fixer solidement le caisson dans le coffre.

Calcul du volume interne

Formule de calcul du volume interne: Vb = B × C × (D + (A - D) / 2)

Volume interne		12 L	15 L	20 L	30 L	40 L	50 L	60 L	80 L
Dimensions extérières en mm avec parois en Médie de 19 mm d'équisér	A	260	280	300	370	370	370	400	450
	B	260	280	300	370	370	370	400	450
	C	340	360	410	380	490	605	720	730
	D	180	180	190	237	237	237	170	190

Notice subwoofers polyglass

Le subwoofer 40 V2 peut également être installé sur la plage arrière en "free-air". Ce type de charge permet au haut-parleur de fonctionner dans un volume important sans trop affecter les caractéristiques de celui-ci. Cependant, deux précautions sont à prendre :

-la plaque arrière doit être extrêmement rigide - l'onde arrêtée du subwoofer (dans le coffre) doit être parfaitement séparée de l'onde avant (dans l'habitacle) afin d'éradiquer tout court-circuit acoustique, celui-ci entraînant l'annulation de certaines fréquences. Il faut donc s'assurer qu'il n'y ait aucune communication entre le coffre et l'habitacle.

Puissance recommandée

La tenue en puissance de votre subwoofer Focal est très élevée ; il est donc important de l'associer à un amplificateur de qualité, dont les caractéristiques garantiront, à faible comme à niveau élevé, d'excellentes performances musicales ainsi qu'un contrôle parfait du subwoofer. L'amplificateur ne doit pas saturer car il risquerait, par la distorsion engendrée, d'endommager fatalement votre subwoofer.

Attention!

Le rendement élevé et la tenue en puissance importante de votre subwoofer Focal permettent d'atteindre des niveaux sonores élevés. Nous vous rappelons que l'écoute prolongée de musique au-delà de 110 dB peut déterminer de façon irrémédiable l'audition.

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de un an, à partir de la date d'achat, non transmissible si le matériel est revendu. En cas de matériel défectueux, celui-ci doit être expédie à vos frais, dans son emballage d'origine. Notre service après-vente analysera le matériel et determinera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu, remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Caractéristiques techniques

	21 V2	27 V2	33 V2	40 V2
♀ cône	15,5 cm	20,7 cm	26 cm	33,2 cm
Sd	188,69 cm²	336,4 cm²	530,93 cm²	865,7 cm²
Xmax	9 mm	11 mm	11 mm	11 mm
Fs	36,5 Hz	38,51 Hz	28,76 Hz	28,1 Hz
Qes	0,86	0,71	0,61	0,56
Qms	3,28	5,52	4,51	4,14
Qts	0,68	0,63	0,54	0,49
Vas	15,27 litres	21,32 litres	75,93 litres	153,73 litres
Res	13,41 ohms	16,4 ohms	15,6 ohms	15,51 ohms
Mms	62,12 g	127,32 g	159,71 g	219,66 g
Bl	7,64 N/A	9,57 N/A	9,98 N/A	12,05 N/A
Re	3,5 ohms	2,1 ohms	2,1 ohms	2,1 ohms

Paramètres

	21 V2	27 V2	33 V2	40 V2
Type	Simple bobine	Double bobine	Double bobine	Double bobine
Impédance	4 Ω	2 x 4 Ω	2 x 4 Ω	2 x 4 Ω
Puisance maximum	400 W	600 W	800 W	800 W
Puisance nominale	200 W	300 W	400 W	400 W
Sensibilité (2,83 V / 1 m)	85 dB	88 dB	90 dB	93 dB
Diamètre d'encastrement	184 mm	232 mm	287 mm	351 mm
Profondeur d'encastrement	121,5 mm	142,5 mm	170 mm	197 mm

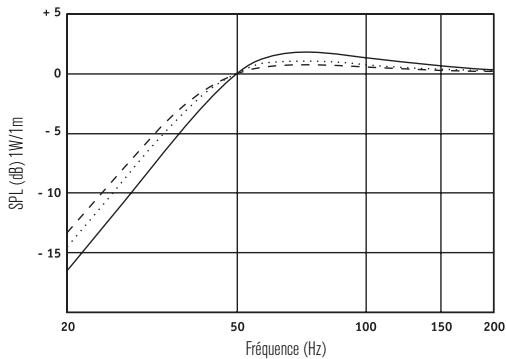

21 V2

Caisson clos

10 litres

F-3 = 43 Hz / Grave rapide et tendu

15 litres

F-3 = 41 Hz / Grave dynamique et nerveux

20 litres

F-3=40Hz/Grave profond et articulé

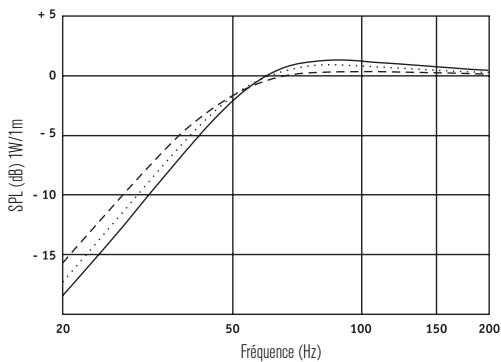

27 V2

Caisson clos

15 litres

F-3 = 47,5 Hz / Grave rapide et tendu

20 litres

F-3 = 45,8 Hz / Grave dynamique et nerveux

30 litres

F-3=44Hz/Grave profond et articulé

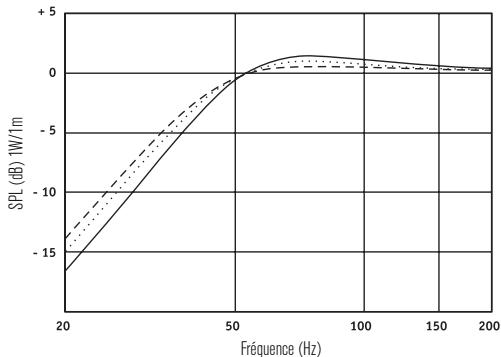

33 V2

Caisson clos

30 litres

F-3 = 42,3 Hz / Grave rapide et tendu

40 litres

F-3 = 40,2 Hz / Grave dynamique et nerveux

50 litres

F-3=39,1 Hz/Grave profond et articulé

Notice subwoofers polyglass

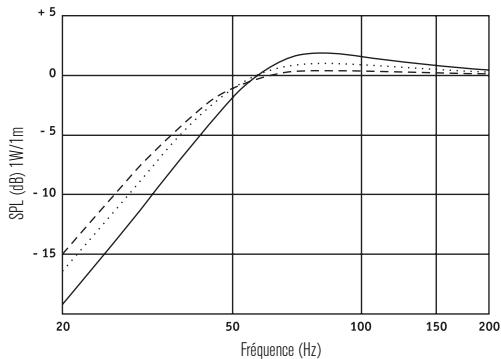

40 V2

Caisson clos

40 litres

40 litres

F-3=46Hz/Grave rapide et tendu

60 litres

F-3 = 43 Hz / Grave dynamique et nerveux

80 litres

F-3=41 Hz/Grave profond et articulé

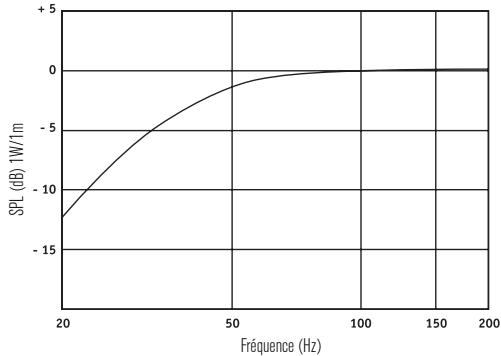

40 V2

"Free-air"

F-3=39,1 Hz/Grave profond et articulé
