SUBWOOFER K2 POWER 13 KS - Subwoofer FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer de compétition
Marque	Focal
Modèle	K2 Power 13 KS
Puissance nominale	80 W
Puissance maximale	160 W
Sensibilité	85 dB
Impédance	8 ohms
Résistance DC	5,2 ohms
Diamètre de la bobine	40 mm
Matériau de la membrane	Composite K2
Suspension	Butyle
Diamètre de l'aimant	100 x 18 mm
Poids de l'aimant	564 g
Poids net	1,4 kg
Volume de charge recommandé	5 litres en clos
Fréquence de résonance (Fs)	56,5 Hz
Bande passante (coupure basse)	73 Hz à -3 dB
Inductance	1 mH
Xmax	8 mm
Garantie (France)	1 an
Utilisation typique	Placement à l'avant du véhicule (tableau de bord, console centrale, sous sièges avant)

FOIRE AUX QUESTIONS - SUBWOOFER K2 POWER 13 KS FOCAL

Quel est le volume de charge recommandé pour le subwoofer K2 Power 13 KS ?

Le volume de charge recommandé est de 5 litres en caisson clos. Si deux subwoofers sont utilisés dans un même caisson, le volume doit être doublé à 10 litres.

Comment installer le subwoofer 13 KS dans un véhicule ?

Découpez une ouverture adaptée, positionnez le haut-parleur, pré-percez les trous de fixation, placez le joint d'étanchéité fourni, puis vissez fermement avec les vis BTR fournies.

Où placer le 13 KS dans la voiture pour de meilleures performances ?

Pour une amélioration spectaculaire de la scène stéréophonique, placez le subwoofer à l'avant du véhicule : tableau de bord, console centrale ou sous les sièges avant (voir figure A de la notice).

Quelle est la période de rodage du subwoofer ?

Le subwoofer nécessite une période d'adaptation de quelques semaines. Pour accélérer le rodage, faites-le fonctionner une vingtaine d'heures à niveau moyen sur des programmes musicaux riches en graves.

Quelles sont les caractéristiques de la bobine du 13 KS ?

La bobine a un diamètre de 40 mm, une hauteur de 22 mm, un support en Kapton et des enroulements en cuivre plat.

Puis-je utiliser deux subwoofers 13 KS en parallèle ?

Oui, l'impédance relativement élevée de 5 ohms (résistance DC) permet de coupler deux 13 KS en parallèle sans problème. Le volume du caisson commun doit être doublé (10 litres).

Que faire si le subwoofer est défectueux ?

Contactez votre revendeur Focal. Pour la France, la garantie est de 1 an. Expédiez l'appareil dans son emballage d'origine à vos frais ; s'il est sous garantie, il sera réparé ou remplacé en franco de port.

Quels sont les paramètres Thiele-Small du 13 KS ?

Les principaux paramètres sont : Fs = 56,5 Hz, Vas = 4,54 L, Qts = 0,545, Qes = 0,59, Qms = 7,18, Re = 5,2 ohms, Sd = 86,59 cm².

Comment nettoyer et entretenir le subwoofer ?

Évitez toute exposition à l'humidité et aux chocs. Nettoyez la surface extérieure avec un chiffon doux et sec. Ne jamais utiliser de produits chimiques ou abrasifs. Ne pas démonter le haut-parleur.

Quelle est la fonction du 13 KS dans une installation audio ?

Le 13 KS est un subwoofer spécifique pour compétition qui ramène les fréquences graves et infragraves vers l'avant du véhicule, améliorant ainsi la scène stéréophonique. Il peut fonctionner seul ou associé à d'autres subwoofers.

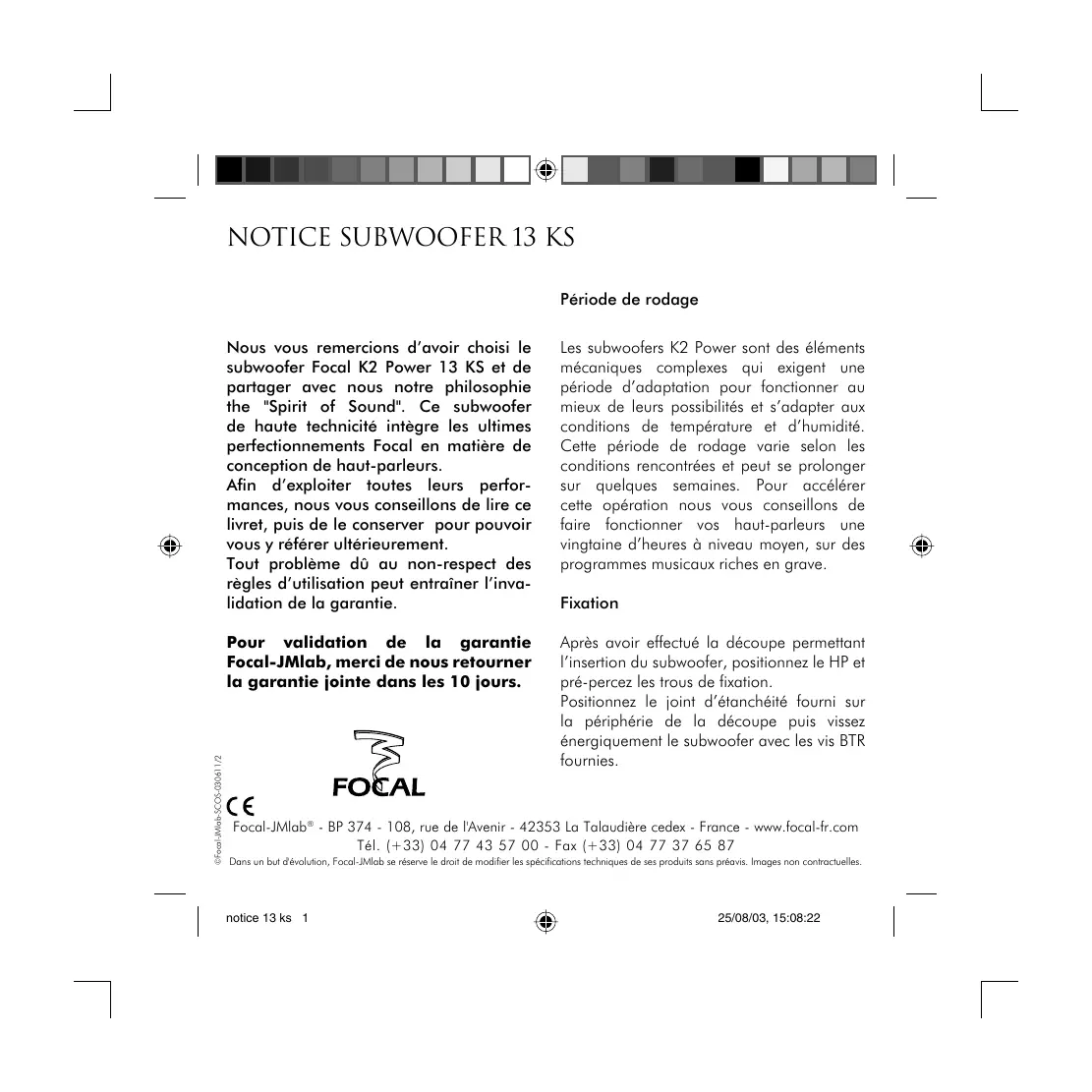

MODE D'EMPLOI SUBWOOFER K2 POWER 13 KS FOCAL

Nous vous remercions d'avoir acheté le subwoofer Focal K2 Power 13 KS et de partager avec nous notre philosophie "Spirit of Sound". Ce subwoofer de haute technicité intègre les ultimes perfectionnements Focal en matière de conception de haut-parleurs.

Afin d'exploiter toutes leurs performances, nous vous conseillons de lire ce livre, puis de le conserver pour pouvoir vous y référer ultérieurement.

Tout problème du au non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie.

Pour validation de la garantie FOCAL-JMLAB, merci de nous retourner la garantie jointe dans les 10 jours.

Période de stockage

Les subwoofers K2 Power sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au maximum de leurs possibilités et s'adapter aux conditions de température et d'humidité. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos haut-parleurs une vingtaine d'heures à niveau moyen, sur des programmes musicaux riches en grave.

Fixation

Après avoir effectué la découpe permettant l'insertion du subwoofer, positionnez le HP et pré-percez les trous de fixation.

Positionnez le joint d’étanchéité fourni sur la périphérie de la découpe puis vissez énergiquement le subwoofer avec les vis BTR fournies.

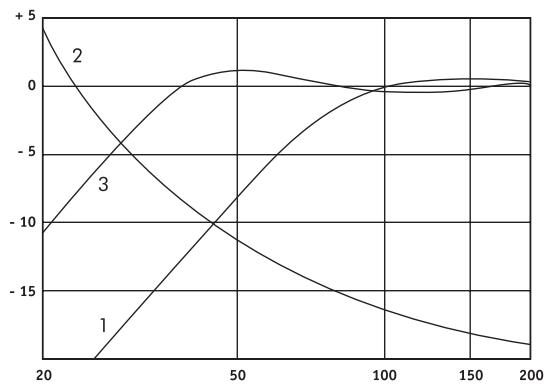

1 - Réponse du 13 KS en champ libre 2 - Résonnance du véhicule 3 - Réponse du 13 KS dans le véhicule

Utilisation

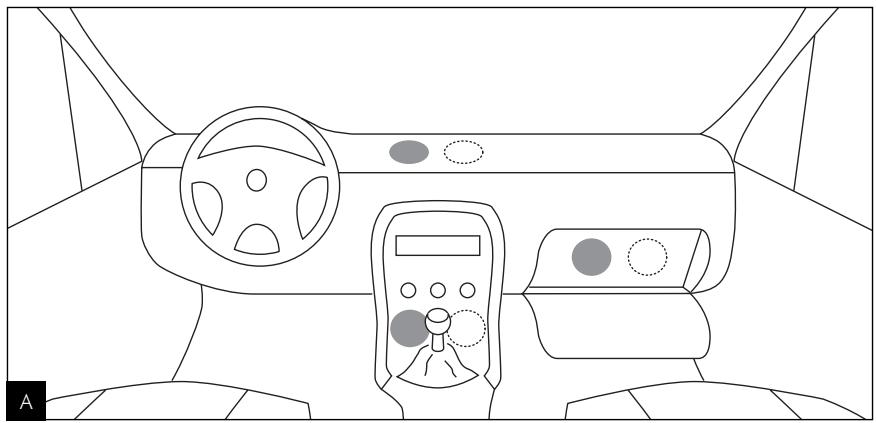

Le 13 KS est un subwoofer spécifique conçu pour la compétition. Placez-le à l'avant du véhicule (tableau de bord, console centrale, sous les sièges avant...) (fig. A), le 13 KS permet de ramener les fréquences graves et infragraves vers l'avant du véhicule pour une amélioration spectaculaire de la scène stéréophonique (staging). Il peut fonctionner seul ou en associant d'autres subwoofers.

Volume de charge

Le 13 KS est conçu pour fonctionner dans un petit volume clos de 5 litres. Si deux subwoofers 13 KS sont utilisés dans un caisson commun, le volume interne de ce caisson devra être double. L'impédance relativement élevée de 5 ohms permet de coupler deux 13 KS en parallèle sans rencontre de problèmes.

La bande passante (coupure basse à 73 Hz à -3 dB) a été optimisée pour une parfaite intégration avec le reste de l'installation. Les modes de résonance du vehicule permettent de compenser le sous grave jusqu'àux environds de 30Hz (fig B).

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal. La garantie pour la France sur tout matériel Focal est de 1 an. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

NOTICE subwoofer 13 KS

Puisance nom.	80 W
Puisance max.	160 W
Sensibilité	85 dB
Côte	Sandwich composite K2®
Suspension	Butyle
Impédance	8 ohms
Résistance DC	5,2 ohms
Diamètre bobine	40 mm
Hauteur bobine	22 mm
Support bobine	Kapton®
Enroulements	Cuivre plat
Inductance	1 mH
Xmax	8 mm
Aimant d x h	100 x 18 mm
Poids aimant	564 g
Densité du flux	0,9 T
Hauteur entrefer	6 mm
Poids net	1,4 kg

Paramètres

Fs	56,5 Hz
Vas	4,54 I
Qts	0,545
Qes	0,59
Qms	7,18
Re	5,2 ohms
Sd	86,59 cm²
Cas	3,23E-08 m⁵/N
Mas	245,4 kg/m⁴
Ras	12133,46 ohms.ac
Cms	4,31E-4 m/N
Mms	18,4 g
Rms	910 g/s
Ces	319,61 mF
Les	24,83 mH
Res	63,28 ohms
BI	7,59 N/A
SPL	83,27 dB/W/m
