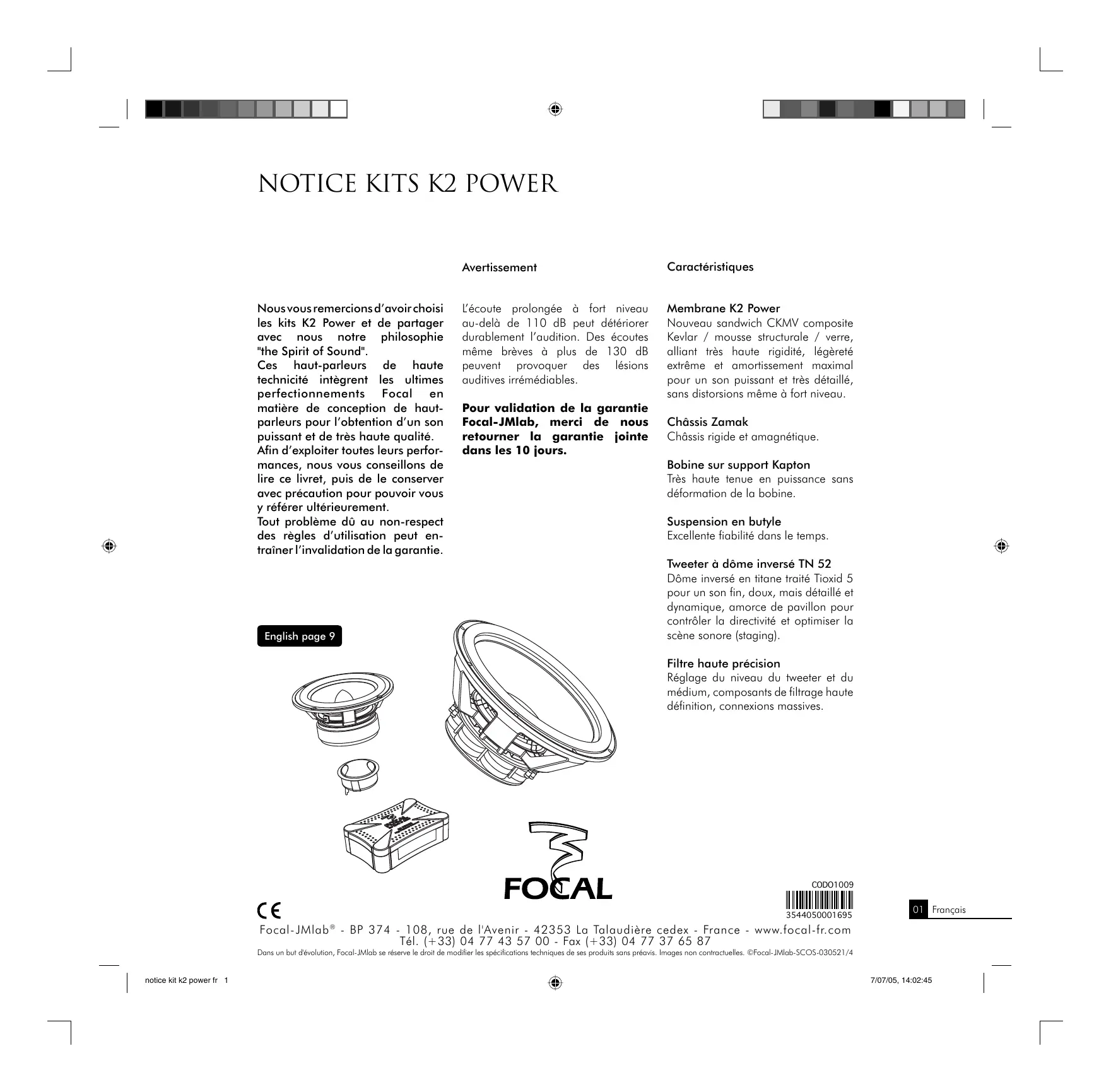

MODE D'EMPLOI KITS K2 POWER FOCAL
Nousvous remercionsd'avoirchoisi les kits K2 Power et de partager avec nous notre philosophie "the Spirit of Sound".
Ces haut-parleurs de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualité.
Afin d'exploiter toutes leurs performances, nous vous conseillons de dire ce livre, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement.
Tout problème du au non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie.
L'écoute prolongée à fort niveau au-delà de 110 dB peut déterminer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des léasons auditives irrémédiables.
Pour validation de la garantie Focal-JMlab, merci de nous returner la garantie jointe dans les 10 jours.
\section*{Caracteristiques}

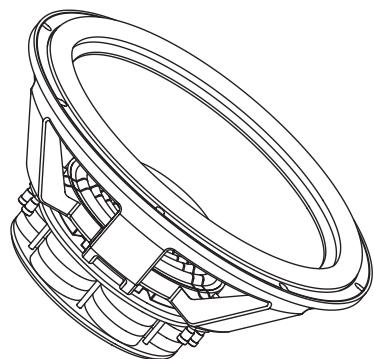

Membrane K2 Power
Nouveau sandwich CKMV composite Kevlar / mousse structurale / verre, alliant très haute rigidity, légèrete extréme et amortissement maximal pour un son puissant et très détaillé, sans distorsions même à fort niveau.
Chassis Zamak
Chàssis rigide et amagnétique.
Bobine sur support Kapton
Très haute tenue en puissance sans déformation de la bobine.
Suspension en butyle
Excellente fiabilité dans le temps.
Tweeter à dôme inversé TN 52
Dôme inversé en titane traité Tioxid 5 pour un son fin, doux, mais détaillé et dynamique, amorce de pavillon pour contrôler la directivité et optimiser la scène sonore (staging).
English page 9
Filtre haute précision
Réglage du niveau du tweeter et du Médium, composants de filtrage haute définition, connexions massives.
IMPLANTATION ET MONTAGE
Placement tweeter
Le tweeter TN 52 est donc pour être monté en surface ou encastré en affleurement, grâce aux deux kits de fixation fournis. Le choix de l'implantation du tweeter, de la méthode de montage encastré ou en surface, mais aussi l'orientation du tweeter ont une influence considérable sur le rendu des haute fréquences, la stabilité de l'image stéreophonique et le "staging".
La règle, incontournable en stére-o-phonie, est de chercher le meilleur emplacement possible de manière à ce que les tweeters droit et.gauche soient placés approximativement à égale distance du conducteur (et vice-versa pour son passager). L'emplacement idéal du tweeter exigera de multiples écoutes comparatives.
Le tweeter devra impératifement être placé en avant du point d'écoute, de préférence aux extrémités du tableau de bord (fig. A, 1), ou mistrés encore, sur les montants de pare-brise (fig. A, 2) moyennant transformation. Le carter des rétroviseurs (fig. A, 3) accepte généralement l'implantation d'un tweeter moyonnant une petite transformation.

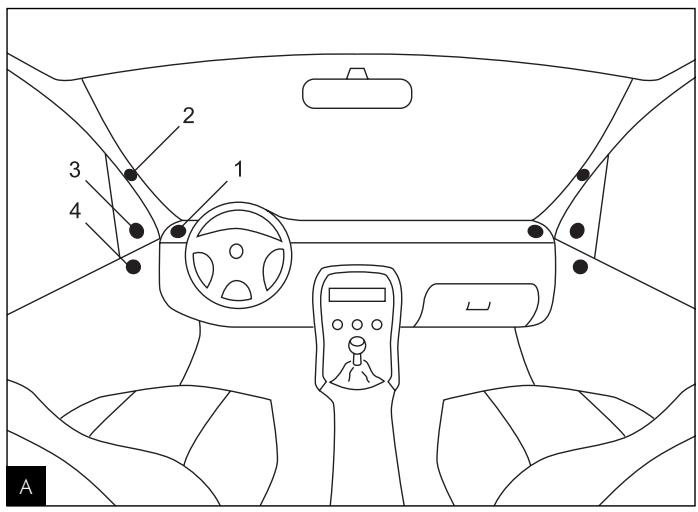

Un positionnement en haut des portières (fig. A, 4) est acceptable, même si il n'est pas optimal en termes de "staging".
Il est impératif de vérifier la profondeur d'encastrement du tweeter avant perçage, notamment en encastrement.
Les haut-parleurs K2 Power pourront être placés en haut des portières pour une perception optimale des fréquences Médium (fig. B, 1), ou, pour le 100 KP Slim aux extrémités de la planche de bord (fig. B, 2). Si les woofers sont fixés au bas des portières (fig. B, 3), les pertes dans le Médium pourront être avantageusement compensées par un réglage approprié du contrôle (voir section "réglage fin" page 7).

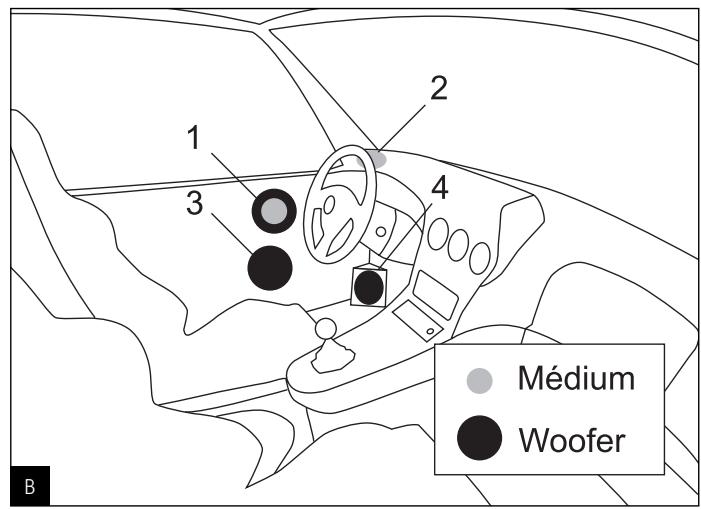

Les woofers et les mediums K2 Power pourront également etreplaces en" kicks panels"(fig.B,4) dans le but d'optimiser la perception stereophonique (staging).

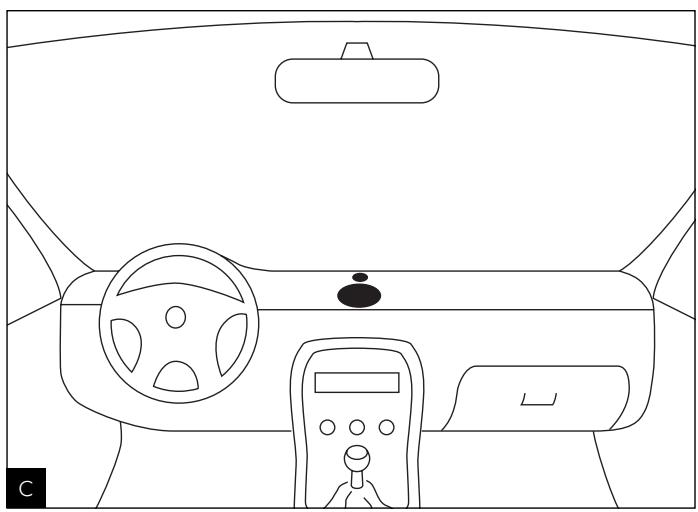

Placement voie centrale
Dans le cadre d'une installation multimédia avec utilisation d'une source DVD multicanaux (Dolby Digital, DTS), le Médium ultra compact 100 KP Slim pourra être avantageusement utilisé en tant que voie centrale (fig. C). Ses dimensions réduites, notamment grâce à l'utilisation d'un puissant aimant néodyme très compact, permettront d'envisager son installation sur le sommet du tableau de bord ou sur la console centrale du vehicule.
Montage tweeter

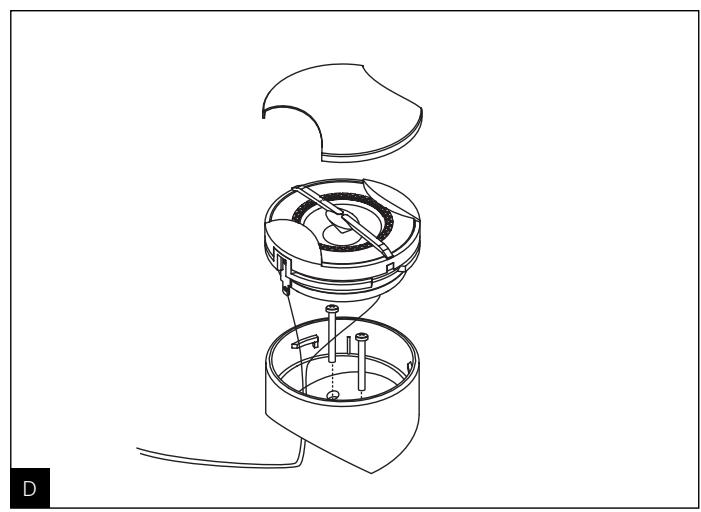

Montage en surface
Le kit de fixation pour le montage en surface du TN 52 offre deux pans pourCHOISIR une inclinaison de 10^ ou 30^ et optimiser I'installation (fig. D). Fixer le support au moyen de deux vis fournies, faire passer les fils du tweeteter au travers du support,mettre en place le tweeteter puis le faire pivoter pour le bloquer sur le support.

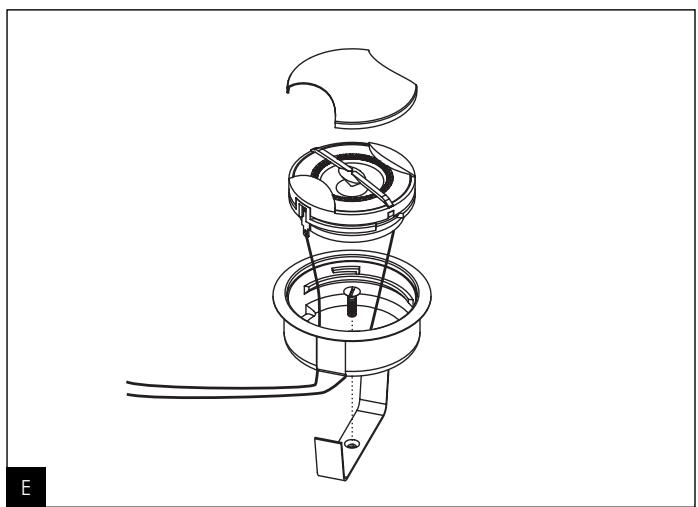

Montage encastré (fortement recommendé)
Les meilleurs résultats sonores seront obtenus pour un montage des tweeters en encastrement.
Découper une ouverture de 45 mm de diamètre. Insérer le support de montage en affleurement avec sa barrette de fixation maintainue par le boulon (fourni). Bloquer la vis afin que la barrette viennent pincer le support et le maintienne fermement en haut de porte ou sur la planche de bord. Faire passer les fils du tweeteter au travers du support,mettre en place le tweeteter puis le faire pivoter pour le bloquer sur le support (fig.E).
Attention: il ne faut enaucun cas utiliselereaucentral pour faire pivoter le tweete.Prendure uniquement appui sur les lobes lateraux dupavillon.
IMPLANTATION ET MONTAGE
Installation woofer et medium
Recommendations importantes :
Les hauts-parleurs de la ligne K2 Power sont concus, grâce à des réglages adaptés et optimisés, pour fonctionner au moins de leurs possibités dans la plupart des emplacements habituels.
Il convient cependant de ne pas perdre à l'esprit que ces haut-parleurs délivrent une energia considérable qui ne doit pas être diluée dans la structure du vehicule, la faute à un support de haut-parleur insuffisamment rigide.
Nous vous sugérons de fixer les haut-parleurs K2 Power sur un support très rigide, évientuelles renforcé par du bois ou de la résine.
Les haut-parleurs devront y etre ensuite solidement fixes pour eviter les vibrations parasites. L'etanchete du support doit etre parfaite pour eviter les fuites entre l'avant et I'arriere du woofer, sous peine d'occasionner undysfonctionnement important.
Pour des écoutes optimes, nous vous conseillons de coller un matériel absorbant type plain chant directement sur la tôle interieure de la portière, juste derrière le haut-parleur, pour amortir les vibrations.
Vérifier également que l'aimant du woofer ne généra pas certains organes mécaniques du vehicule.
Si vous n'utilise pas les grilles fournies avec les kits K2 Power mais celles d'origine par exemple, veilles à ce que l'espace entre le haut-parleur et la grille soit suffisant pour que la membrane ne vienne pas percuuter la grille à fort volume.
Montage woofer et medium
Placer si nécessaire les 4 pattes de fixations de vis fournies.

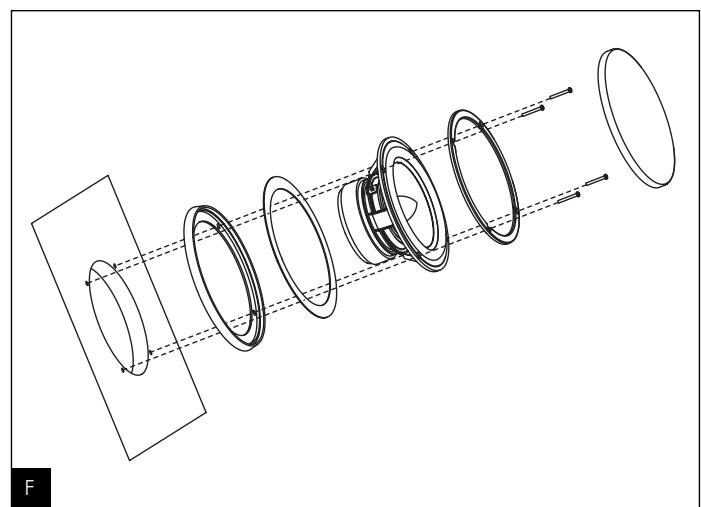

Mettre en place la couronne de fixation de la grille (fig. F).
Fixer le joint circulaire sur la face arrriere du chassin du haut-parleur.
Metre en place le woofer sur le support de grille.
Pour les kits 165 K2P et 165 K3P uniquely, placer la couronne de rigidification en faisant coincider les trous de fixation.
Fixer solidement l'ensemble au moyen des 4 vis fournies.
Metre la grille de protection en place.
Montage fille

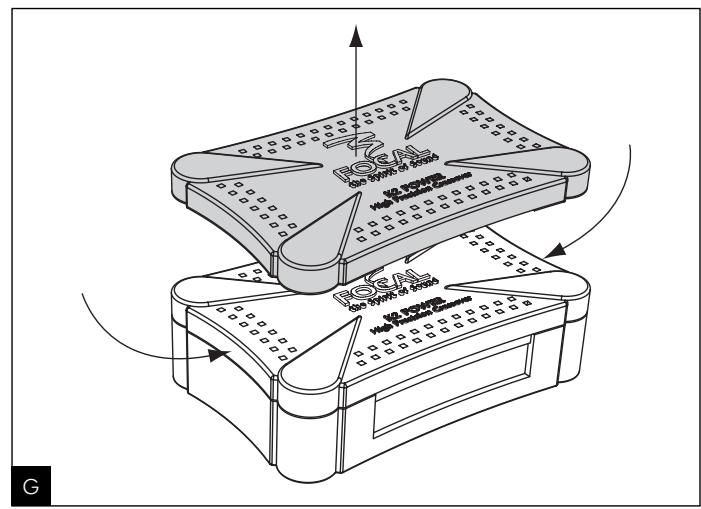

Pour acceder aux trous de fixation du filtré mais aussi aux différents réglages, retirer le capot translucide en appuyant fermement sur les deux extrémités de celui-ci et en le soulevant. Ne pas utiliser d'outils pour retirer le capot au risque de le déterminer (fig. G).
Fixer solidement le filtré au moyen des 4 vis fournies sur un support adaptable dans le vehicule.
Les filtres doivent être montés dans un endroit sec et aéré (de préférence exempt de vibration).
Cablage kits 2 voies (100 KP Slim, 130 KP, 165 KP, 165 K2P)
Brancher la sortie de l'amplificateur sur les entrées "IN" du filtré.

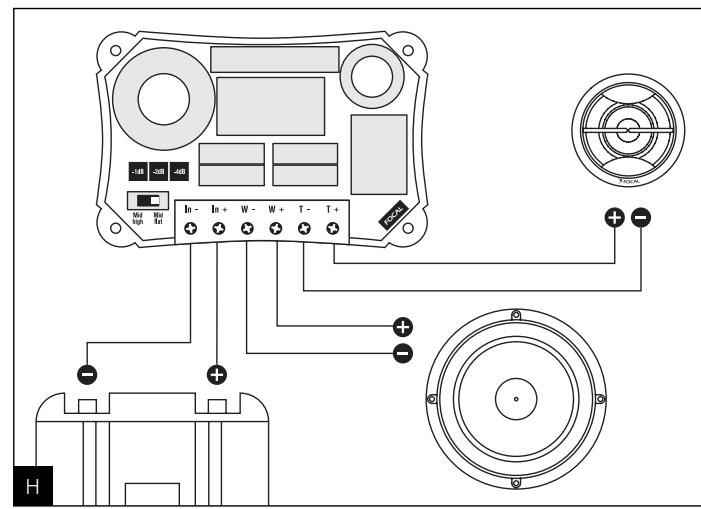

Connector le woofer sur I'entree "W" et le tweeter sur "T"(fig. H).
Attention: il est primordial de respecter les polarités "+" et "-" pour l'obtention d'un recoupement optimal entre le woofer et le tweeter, sans sensation de "trou" ou de "bosse" à l'écoute.
Câblage kit 3 voies (165 K3P)

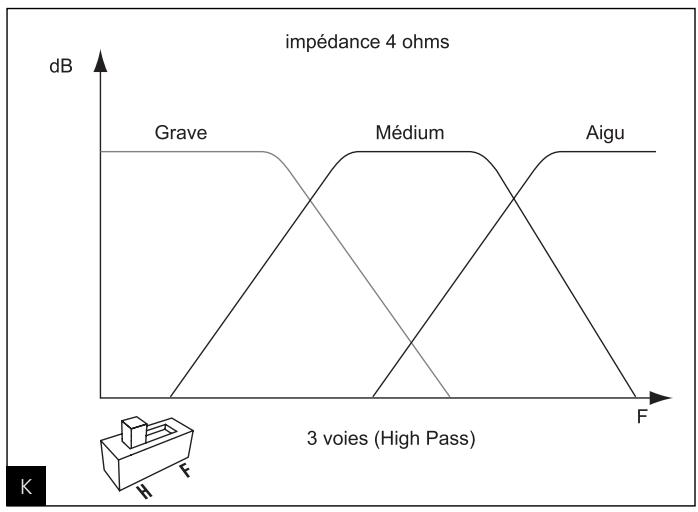

Le kit 165 K3P utilise 2 modules de filtrage montés en cascade. Le filtrtre grave 165 KBP peut être utilisé selon deux types de configurations : en mode "High Pass" (H) pour une configuration 3 voies (fig. K), avec grave, médium et aigu séparés, ou en mode "Full" (F) en configuration "2 voies et demie" (fig. L). Dans ce cas, les deux haut-parleurs de 165mm fonctionnent en tandem dans le grave pour des basses plus impactantes.
Pour commuter le mode de fonctionnement "Full" ou "High Pass", positionner le selecteur du filtré 165 KPB.

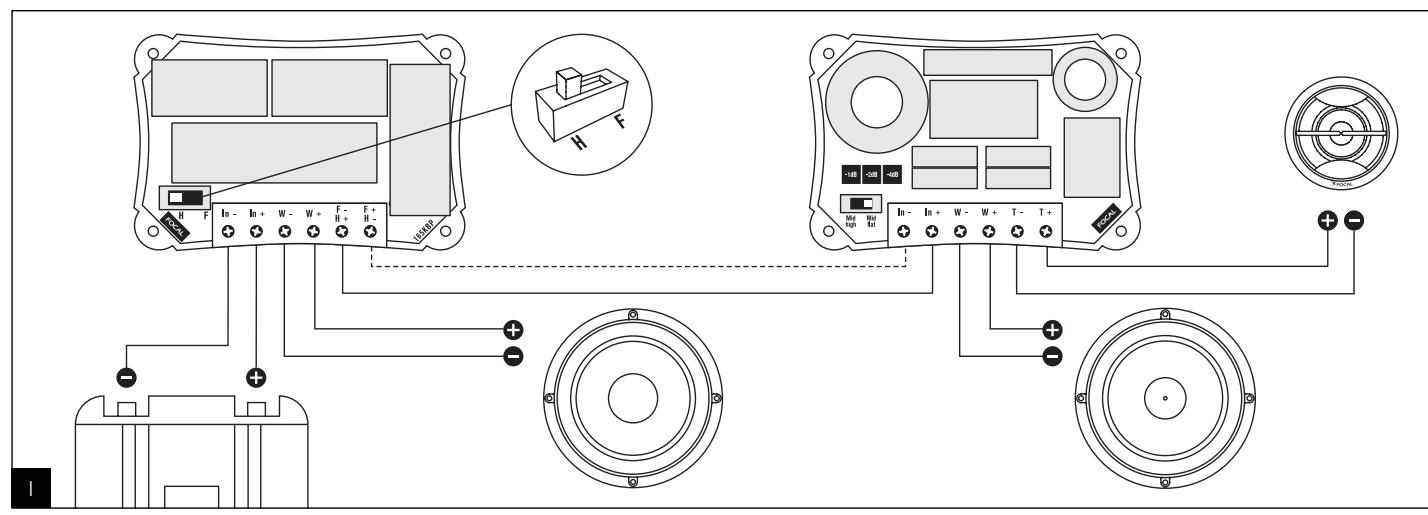

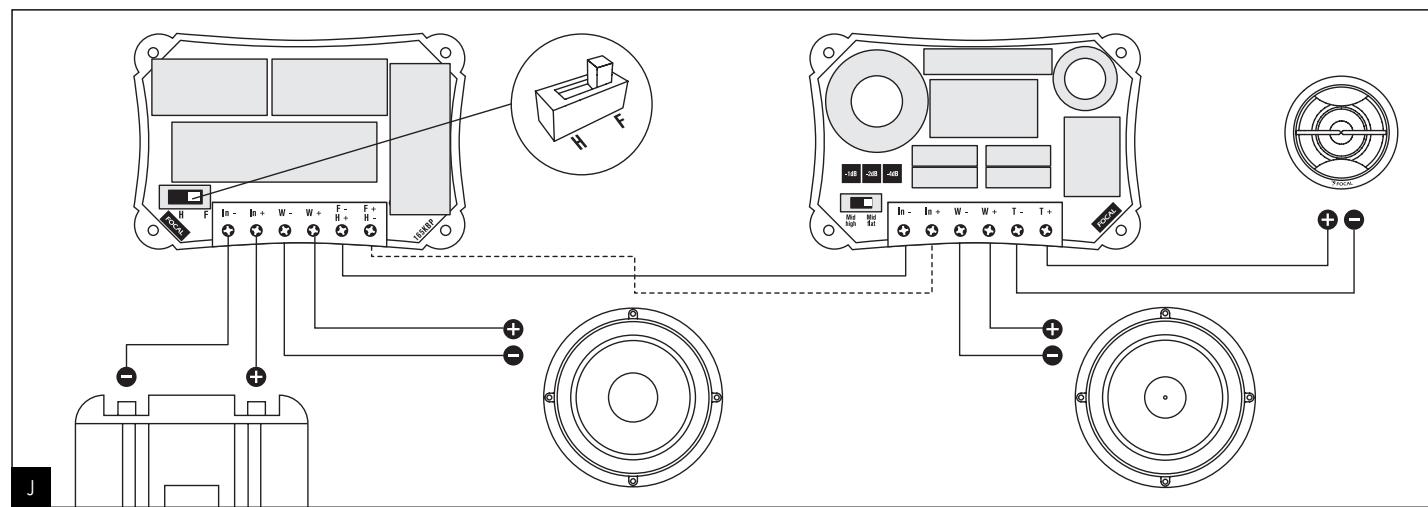

Le mode "Full" impose une inversion de polarité pour l'interconnexion des deux filtres (fig. I, J). Dans le cas contraire, les boomers fonctionneront en opposition de phase et les graves seront s'annuler entre eux par phénomène de compensation.
Attention: en mode 2 voies et demie, l'impédance chute à 2 ohms. Vérifiez si l'amplificateur utilisé est compatible avec une telle charge.
Réglage du tweeter

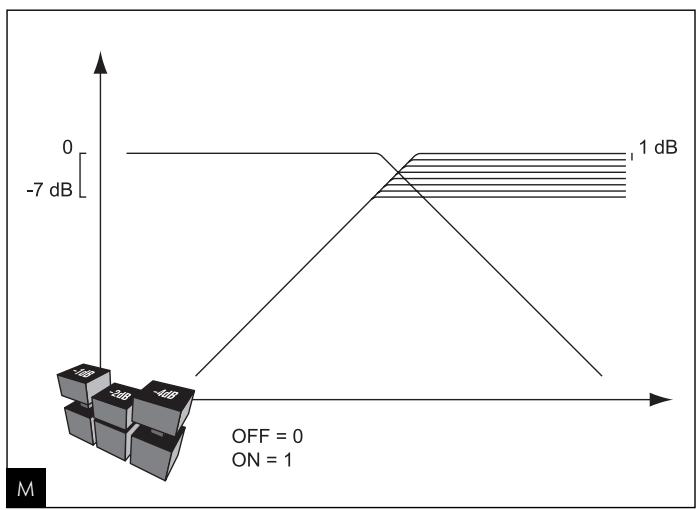

Le réglage du niveau du tweeters' effectue à l'intérieur du filtr, par l'intérimédiaire des 3 invenseurs matériels, qui commandent respectivement une atténuation de -1 dB, -2 dB et -4 dB. Leur action peut être cumulée pour atteindre une échelle d'atténuation de -7 dB au total, par pas de 1 dB (fig. M).
Tableau de réglage matriciel du niveau du tweeteter.
| -1 dB | -2 dB | -4 dB | Total |
| 0 | 0 | 0 | 0 dB |
| 1 | 0 | 0 | -1 dB |
| 0 | 1 | 0 | -2 dB |
| 1 | 1 | 0 | -3 dB |
| 0 | 0 | 1 | -4 dB |
| 1 | 0 | 1 | -5 dB |
| 0 | 1 | 1 | -6 dB |
| 1 | 1 | 1 | -7 dB |
Réglage du Médium

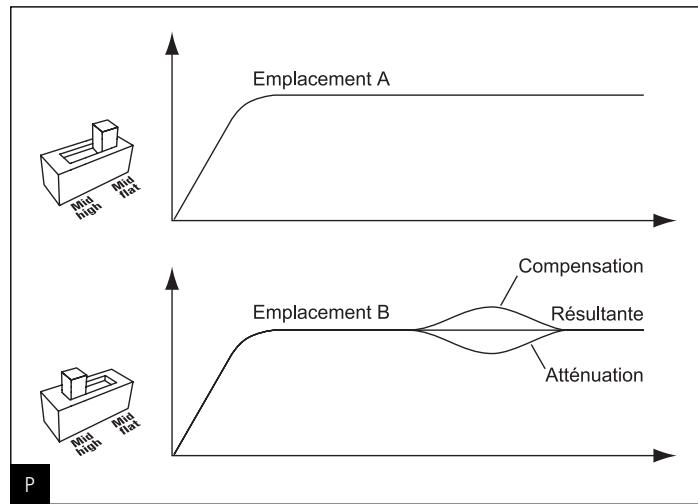

Le filtré contient un réglage spécifique de la voie Médium qui optimise le rendu en fonction de l'emplacement choisi pour le woofer/ Médium.

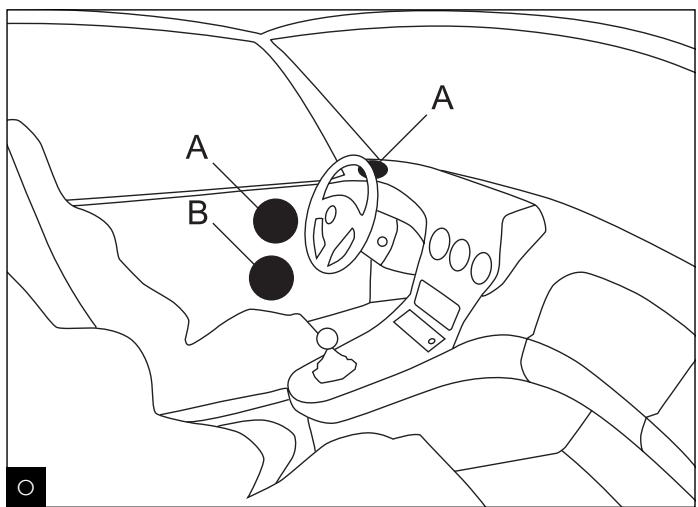

Lorsque celui-ci est placé suffisamment en hauteur (fig. O, A), le mode "Mid flat" est préféable. Ce mode correspond à une courbe de réponse linéaire.
Lorsque le woofer/medium est placé au bas des portières (fig. O, B) par exemple, les fréquences du medium, plus directives, sont attenuées, ce qui risque de nuire à la richesse et à la définition. Le mode "Mid High" anticipe ces pertes grâce à une compensation appropriée (fig. P).

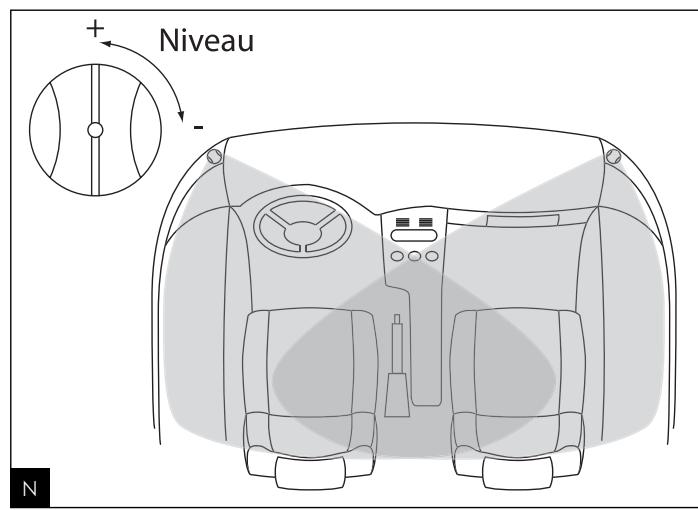

Réglage du "staging"
Le profil des pièces de phases du tweeteter en "demi coque" permet d'obtenir un contrôle précis de la directivité du tweeteter, donc de l'énergie sonore totale délivrée, selon l'orientation du pavillon du tweeteter.
Cette caractéristique essentielle peut être utilisé à profit pour optimiser finement le "staging" (placement, centrage et précision dans l'espace des instruments).
La rotation du tweeter dans son support devra estre optimise de maniere a ce qu'un auditeur peroive d'avantage de niveau du tweeter opposé que celui lui faisant face (fig. N).
Période de rodage
Les haut-parleurs utilisés sur K2 Power sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au moins de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodgage varie selon les conditions rencontres et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos haut-parleurs une vingtaine d'heures à niveau moyen, sur des programmes musicaux riches en grave. Une fois les caractéristiques des haut-parleurs totalement stabilisées, vous pourrez profiter intégralement des performances de vos kits K2 Power.
Configuration
La ligne K2 Power compte une gamme de 5 subwoofoers de 13 cm (13 KS), 27 cm (27 KX), 33 cm (33 KX), 40 cm (40 KX) et 46 cm (46 KX 4) dont les caractéristiques sont idéalement complémentaires avec celles des kits K2 Power.
ConsulterVote revendeur.
Conditions de garantie
En cas de problème, adresse-vous à votre revendeur Focal.
La garantie pour la France sur tout matériel Focal est de 1 an. En cas de matériel défectueux, celui-ci doit être expédé à vos frais, dans son embaille d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou replacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.
La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).
En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
| Kit | 100 KP | 130 KP | 165 KP | 165 K2P | 165 K3P |
| Puisance maximale | 100 W | 140 W | 160 W | 200 W | 400 W |
| Puisance nominale | 50 W | 70 W | 80 W | 100 W | 200 W |
| Sensibilité | 90 dB | 90 dB | 91 dB | 92,5 dB | 95,5 dB |
| Réponse en fréquence | 120 à 22 000 Hz | 70 à 22 000 Hz | 60 à 22 000 Hz | 70 à 22 000 Hz | 60 à 22 000 Hz |
| Fréquences de filtration | 3,5 kHz à 12 dB/oct | 3,5 kHz à 12 dB/oct | 3,8 kHz à 18 dB/oct | 3,8 kHz à 18 dB/oct | 200 Hz/3,8 kHz à 18 dB/oct |
| Impédance nominale | 4 ohms | 4 ohms | 4 ohms | 4 ohms | 4 ohms (H)/2 ohms (F) |
| Tweeter | TN 52 | TN 52 | TN 52 | TN 52 | TN 52 |
| Dôme | Inversé Tioxide 5 | Inversé Tioxide 5 | Inversé Tioxide 5 | Inversé Tioxide 5 | Inversé Tioxide 5 |
| Aimant | Néodyme | Néodyme | Néodyme | Néodyme | Néodyme |
| Fréquence de résonance (Fs) | 1955 Hz | 1955 Hz | 1955 Hz | 1955 Hz | 1955 Hz |
| Résistance continue (Re) | 5,8 ohms | 5,8 ohms | 5,8 ohms | 5,8 ohms | 5,8 ohms |
| Woofer/médium | 4 K Slim | 5 KP | 6 KP | 6 K2P | 6 K2P |
| Membrane | Sandwich K2 | Sandwich K2 | Sandwich K2 | Sandwich K2 | Sandwich K2 |
| 100 mm | 130 mm | 165 mm | 165 mm (mèmium) | 165 mm (woofer) | |
| Bobine mobile | 25 mm | 25 mm | 25 mm | 40 mm | 40 mm |
| Aimant | Néodyme | 85 mm | 85 mm | 100 mm | 100 mm |
| Suspension | Butyle | Butyle | Butyle | Butyle | Butyle |
| Fréquence de résonance (Fs) | 140 Hz | 88,6 Hz | 73 Hz | 69 Hz | 69 Hz |
| Résistance continue (Re) | 3,2 ohms | 3,2 ohms | 3,0 ohms | 2,9 ohms | 2,9 ohms |
| Vas | 1,13 litres | 4,93 litres | 7,71 litres | 8,64 litres | 8,64 litres |
| Qes | 0,96 | O,74 | 0,81 | 0,7 | 0,66 |
| Qms | 9,55 | 8,06 | 9,01 | 9,13 | 9,13 |
| Qts | 0,87 | 0,68 | 0,74 | 0,65 | 0,65 |
| Sd | 55,4 cm² | 86,6 cm² | 132,7 cm² | 132,7 cm² | 132,7 cm² |
| BI | 3,8 N/A | 4,27 N/A | 5,09 N/A | 5,26 N/A | 5,26 N/A |
| Xmax | 2,5 mm | 2,5 mm | 5 mm | 4,5 mm | 4,5 mm |
| Diamètre d'encastrement | 93 mm | 115 mm | 142 mm | 142 mm | 142 mm |
| Profondeur d'encastrement | 39 mm | 61 mm | 71 mm | 77 mm | 77 mm |
