BOMBA 300 LUX - Subwoofer FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer amplifié pour véhicule
Marque	FOCAL
Modèle	BOMBA 300 LUX
Dimensions (H x L x P)	319 mm x 465 mm x 350 mm
Diamètre du haut-parleur	27 cm (10 pouces)
Alimentation	12 VDC (13.8 VDC) - Masse négative
Puissance RMS	150 W RMS
Puissance maximale	300 W
Réponse en fréquence	40 Hz - 160 Hz
Filtre actif	Variable, 18 dB/oct subsonique intégré, réglable de 40 à 160 Hz
Réglage du gain	Sensibilité 0,3 – 4,0 V
Bass boost	3 modes : Classique, Techno, Pop
Sélecteur de phase	0° ou 180° (inversion de phase)
Entrées	Haut niveau (bornier HP) et bas niveau (RCA) – ne pas utiliser simultanément
Protection	Fusible 30 A sur câble d'alimentation
Température de fonctionnement	Supérieure à 5°C
Installation	Fixation solide dans le coffre ; ne pas percer le réservoir
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Niveau d'écoute ≤ 110 dB SPL pour préserver l'audition ; respecter les consignes du véhicule (airbag, alarme)

FOIRE AUX QUESTIONS - BOMBA 300 LUX FOCAL

Quel type d'alimentation est nécessaire pour le BOMBA 300 LUX ?

L'alimentation doit être de 12 VDC (13,8 VDC) avec négatif à la masse. Utilisez un câble de section 8 mm² minimum (7 AWG) et un fusible de 30 A à 40 cm de la batterie.

Comment connecter le subwoofer à un autoradio sans sortie RCA ?

Utilisez l'entrée haut niveau (bornier HP). Connectez les fils aux sorties enceintes de l'autoradio. Ne pas connecter simultanément les entrées RCA et haut niveau.

Comment régler le niveau du subwoofer ?

Baissez complètement le gain (③), montez le volume de l'autoradio à votre niveau d'écoute habituel, puis augmentez progressivement le gain jusqu'à obtenir l'équilibre souhaité.

Quelle fréquence de coupure choisir ?

Pour la plupart des musiques (rock, techno, rap), réglez entre 100 et 120 Hz. Pour la musique classique, préférez une fréquence plus basse (80 Hz ou moins). Le réglage idéal se fait à l'écoute.

Que faire si le subwoofer ne s'allume pas ?

Vérifiez la présence de +12 V sur la borne d'alimentation et sur le câble remote. Assurez-vous que la masse est bien connectée et que le fusible n'a pas sauté.

Comment utiliser le sélecteur de phase ?

Le sélecteur (⑤) permet d'inverser la phase. Choisissez la position qui donne le maximum de graves en association avec le système avant. Généralement, la position 0° est recommandée.

Puis-je utiliser le bass boost en permanence ?

Oui, mais ajustez le gain en conséquence pour éviter la distorsion. Le bass boost propose trois modes : Classique, Techno et Pop.

Comment fixer le subwoofer dans le coffre ?

Utilisez le kit de fixation fourni. Fixez solidement le caisson au châssis du véhicule, en veillant à ne pas percer le réservoir d'essence.

Quelle est la garantie de ce produit ?

En France, la garantie est d'un an à compter de la date d'achat. Pour les autres pays, les conditions sont fixées par le distributeur local Focal.

Comment entretenir le subwoofer ?

Nettoyez l'extérieur avec un chiffon sec et non abrasif. Évitez l'humidité et les températures inférieures à 5°C.

MODE D'EMPLOI BOMBA 300 LUX FOCAL

Nous vous remercions d'avoir choisi Focal.

Afin de tirer le meilleur parti de vos subwoofer, nous vous recommandons de suivre ces conseils et de conserver cette notice pour vous y référer ultérieurement. Tout problème d'à un non respect des règles suivantes pourrait entraîner une non validité de la garantie.

Précautions

Pour un fonctionnement optimal de l'appareil, il est conseillé de l'utiliser à une température supérieure à 5°C.

L'installation doit se faire dans un endroit sec et bien ventilé.

L'alimentation est de type 12VDC (13.8VDC) avec négatif à la masse. Il est recommandé de s'assurer que les caractéristiques du véhicule sont indiquées pour ce type d'appareil.

Pour une conduite sans risque, nous vous conseillons un niveau d'écoute ne couvrant pas le bruit du trafic environnant.

Attention !

Les performances de BombA 300 Lux permettent d'atteindre des niveaux sonores élevés.

Nous vous rappelons que l'écoute prolongée de musique au-delà de 110dB SPL peut endommager durablement vos capacités auditives.

Il est donc conseillé de régler le niveau de votre équipement en conséquence.

Pour des raisons de sécurité, il est impératif de fixer solidement le caisson dans le coffre (attention à ne pas percer le réservoir d'essence).

Kit de fixation fourni :

Filtre actif variable.

Entrées hauts et bas niveaux.

Filtre Subsonic 18 dB / oct intégré.

Installation

Un kit d'alimentation conçu pour le câblage de la BombA est disponible chez votre revendeur.

• Débrancher le + de la batterie.
• Respecter les consignes de sécurité du fabricant de votre véhicule (airbag, alarme, ordinateur de bord, blocages).
• Utilisez des cosses pour tous les raccordements.

Passage des câbles

Le câble d'alimentation 12V doit être passé sur un côté du véhicule et les câbles de modulation sur l'autre. Ce câble doit être protégé par un passe-fil afin d'éviter tout risque de dégradation de l'isolant, particulièrement entre le compartiment moteur et l'habitacle.

L'alimentation 12V se fait sur la batterie avec un câble de qualité et de section suffisante, 8mm² minimum (7 AWG).

Protégez votre installation par un fusible de 30 A installé sur ce câble à 40 cm de la batterie.

La masse doit être reliée au châssis de la voiture sur un point de masse parfait (décapé de sa peinture) et avec un câble de section identique à celui de l'alimentation.

Connectez le câble remote sur la sortie antenne électrique ou sur la sortie remote de votre auto-radio.

Entrée bas niveau (RCA) ①

Connectez aux sorties RCA de l'autoradio.

Entrée haut niveau ②

Connecter aux sorties HP de l'auto-radio.

Ne jamais connecter les RCA et les entrées haut-niveau ensemble.

Réglage du volume ③

Le volume régable permet d'adapter le niveau général de la bombe à celui du système avant. La sensibilité d'entrée est ajustable dans une fourchette de 0,3 à 4,0 volts.

Réglage :

• Baissez complètement le gain
• Montez le volume de l'auto-radio à niveau d'écoute habituel
• Montez le gain ③ jusqu'à l'obtention de l'équilibre voulu.

Bass boost ④

3 réglages : - Classique

• Techno
• Pop

Attention, ce réglage doit être accompagné d'un ajustement du niveau.

Sélecteur de phase ⑤

Permet de choisir de faire fonctionner le subwoofer en phase (généralement recommandé) ou hors phase. Pour déterminer la bonne position de cet inverseur, il suffit de vérifier si le sens choisi correspond à celui procurant (en association avec le système avant) le maximum de grave.

Fréquence de coupure ajustable ⑥

Un filtre électronique supprime les fréquences Médium et aigu au-delà d'un certain seul réglable par l'utilisateur. L'idéal théorique est d'assurer la continuité des basses fréquences dès que le système avant chute dans ce registre. En général, une coupure comprise entre 80 et 100Hz doit satisfaire la plupart des cas de figure. Ce réglage s'avérera par contre très critique lorsque la BombA complètera un système hi-fi haut de gamme. La bonne coupure ne pourra être définie précisée qu'après l'écoute de messages musicaux variés.

Attention! Peu d'enregistrements possèdent un véritable grave. Les basses du type Rock, Techno, Rap, etc... ne sont que rarement situées dans le spectre extrême grave mais vers le haut grave. Par conséquent, moins vaut sélectionner une fréquence de coupure haute comprise entre 100 et 120Hz

A contrario, pour l'écoute de la musique classique, une fréquence de coupure plus BASSE sera préféable.

Il est possible de régler progressivement la fréquence de coupure pour des fréquences allant de 40 à 160Hz. Ce réglage s'effectue à l'écoute et doit être adapté à votre préférence.

Un réglage plus précis peut être effectué par votre revendeur à l'aide d'un analyseur (RTA).

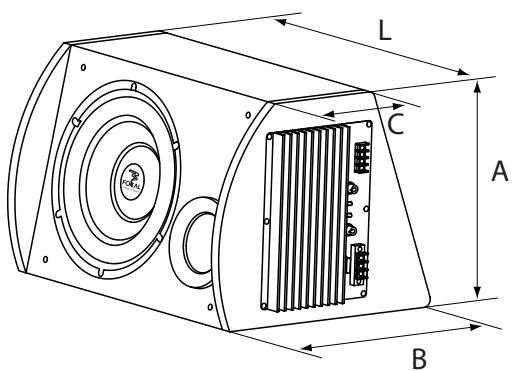

Dimensions :

$$ A = 3 1 9 m m $$

$$ B = 3 5 0 m m $$

$$ C = 1 7 0 m m $$

$$ L = 4 6 5 m m $$

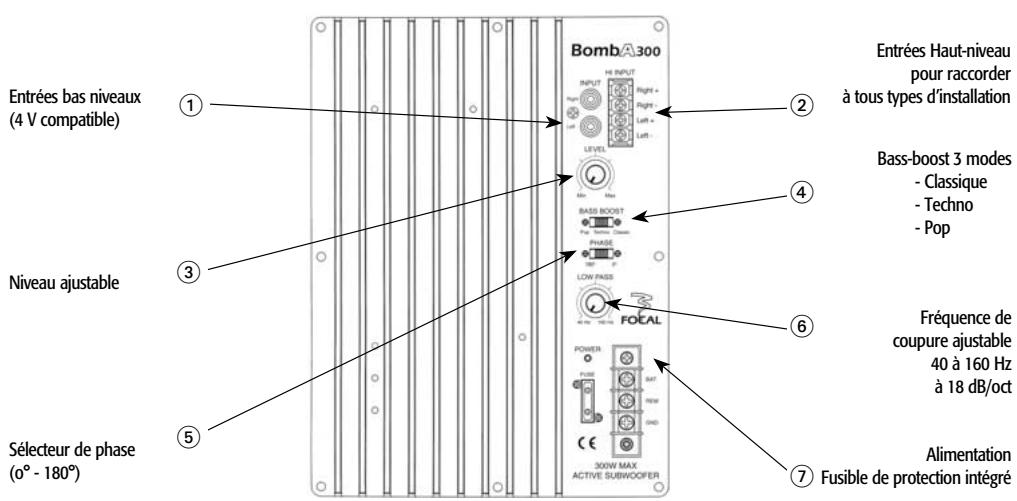

Panneau de contrôle et connections de l'ampli

+ de SPL + d'Extreme Grave + de Qualité... Filtre Subsonic 24 dB/oct intégré

Guide dépannage

Problème	Cause	Solution
La BombA resté étente	Pas de +12 V sur le remote Pas de +12 V à l'alimentation Branchement de la masse insuffisant Fusible d'alimentation claqué	Alimentez la borne en +12 V Branchez l'alimentation en +12 V Vérifie le branchement à la masse Remplacez les fusibles
La BombA est allu-mée pas de sortie	Pas de modulation Pas de remote Commande de volume désactivée	Vérifier le branchement des cables de modulation. Vérifier la tension sur le remote. Monter le volume sur la source.
Sortie perturbée	Volume de la source trop fort Gain de l'ampli trop fort	Baissez le volume de la source Baissez le gain de l'ampli
Fusibles qui claquent	Niveaux de sortie excessifs	Baissez le volume

Caractéristiques techniques

	Bomba 300 Lux
Subwoofer	27 cm
Hauteur	319 mm
Profondeur base	350 mm
Longueur	465 mm
Amplificateur intégré	150 Wrms / 300 W max.
Réponse en fréquence	40 Hz - 160 Hz

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de un an, à partir de la date d'achat.

En cas de matériel défectueux, celui-ci doit être retourné chez votre revendeur à vos frais, dans son emballage d'origine. Notre service après-vente analysera le matériel et déterminera la nature de la panne.

Si celui-ci est sous garantie, le matériel vous sera rendu, remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resulting d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
