Type de produit	Système de visiophonie
Marque	EXTEL
Modèle	PORTIER VIDEO 881
Composition	Moniteur intérieur avec écran + platine extérieure avec caméra CCD et interphone
Écran	Écran de contrôle avec réglages de contraste et luminosité
Caméra	CCD avec obturateur automatique et éclairage infrarouge (4 LEDs)
Alimentation	Adaptateur AC/DC fourni pour chaque moniteur
Distance max caméra-moniteur	70 m avec câble coaxial (100 m selon configuration)
Distance max entre moniteurs	30 m
Câblage	2 fils ou câble coaxial selon distance et équipements
Fonctions principales	Visiophonie, ouverture de porte, intercommunication entre 2 moniteurs, surveillance, mémoire d'appel
Temporisation appel	30 secondes si non décroché
Temporisation conversation	Environ 3 minutes, l'image disparaît au raccroché
Temporisation surveillance	30 secondes
Entretien	Nettoyer avec un chiffon doux sans détergent
Sécurité	Alimentation de la gâche/serrure par transformateur indépendant (non fourni)
Pièces détachées	Gâche/serrure électrique et transformateur EXTEL 145/146 non inclus
Garantie	Consulter la notice complète

FOIRE AUX QUESTIONS - PORTIER VIDEO 881 EXTEL

Comment installer le portier vidéo EXTEL PORTIER VIDEO 881 ?

Fixez d'abord le support mural du moniteur, raccordez les fils selon le schéma de câblage, puis mettez en place le moniteur. Encastrez la platine extérieure en protégeant les trous, fixez le support métallique, raccordez le câble et fixez la platine. Branchez l'alimentation secteur.

Quel câble utiliser pour relier la caméra au moniteur ?

Pour une distance de 1 à 25 m, utilisez 2 fils de 6/10° (ou 1,5 mm²) sans gâche, ou 4 fils avec gâche. De 25 à 50 m, utilisez 2 fils de 9/10°. De 50 à 100 m, utilisez un câble coaxial 75 Ohms. Pour deux moniteurs, utilisez un câble coaxial + 3 fils entre les moniteurs.

Comment régler l'angle de vue de la caméra ?

Ouvrez le boîtier A (deux vis). Pour le réglage vertical, déplacez le levier vers le haut ou le bas. Pour le réglage horizontal, dévissez la vis cruciforme sans l'enlever, déplacez le levier, puis revissez modérément. Refermez le boîtier.

Comment utiliser la fonction intercommunication entre deux moniteurs ?

Décrochez l'un des combinés et appuyez sur le bouton intercom. Le témoin passe au vert et un signal retentit sur l'autre moniteur. Décrochez le second combiné pour dialoguer. L'appel extérieur n'est pas audible pendant l'intercom.

Que faire si l'image n'apparaît pas ?

Vérifiez les branchements de l'adaptateur secteur. Assurez-vous que le moniteur est correctement alimenté et que les connexions avec la platine extérieure sont bonnes.

Comment améliorer la qualité de l'image ?

Réglez la luminosité et le contraste à l'aide des boutons situés sur le côté du moniteur. Assurez-vous que la caméra est propre et que l'éclairage infrarouge fonctionne si nécessaire.

Le son est faible, que faire ?

Utilisez le bouton de réglage du volume situé sur le côté du moniteur pour augmenter le volume de l'appel et de la communication.

Comment ouvrir la porte à distance ?

Appuyez sur le bouton d'ouverture de porte (n° 6) lorsque l'écran est allumé, que ce soit après un appel ou en mode surveillance. L'ouverture nécessite une gâche ou serrure électrique alimentée par un transformateur indépendant.

Puis-je surveiller l'extérieur sans décrocher le combiné ?

Oui, appuyez sur le bouton moniteur (n° 5). L'image s'affiche pendant environ 30 secondes. Vous pouvez également utiliser ce mode pour vérifier qui sonne.

Comment entretenir le portier vidéo ?

Nettoyez les appareils avec un chiffon doux sans détergent. Aucun entretien particulier n'est nécessaire. Évitez les produits abrasifs ou liquides.

MODE D'EMPLOI PORTIER VIDEO 881 EXTEL

1. Éclaté du produit 2 2. Nomenclature

a) Moniteur 4 b) Platine extérieure 5

1. Installation

a) du moniteur 6 b) de la caméra 7 c) réglage de l'angle de vue de la caméra 8

1. Câblage Kit «881/4 A» 9

Câblage Kit «881/4 A» + Écran supplémentaire «881/4 B»

5. Mode d'emploi 11 6. Pannes 12 7. Maintenance 12

( 3 × 30mm)

SUPPORT MURAL

Installation

Le portier vidéo EXTEL «881/4 A» est composé d'un poste de réponse intérieur avec écran vidéo et d'une platine extérieure avec interphone et caméra permettant de voir et communiquer avec le visiteur qui a sonné. Il est facile d'installation puisque seulement deux fils ou un câble coaxial sont nécessaires pour relier la caméra au moniteur.

Pour un usage efficace, veuillez lire attentivement ce manuel d'instructions.

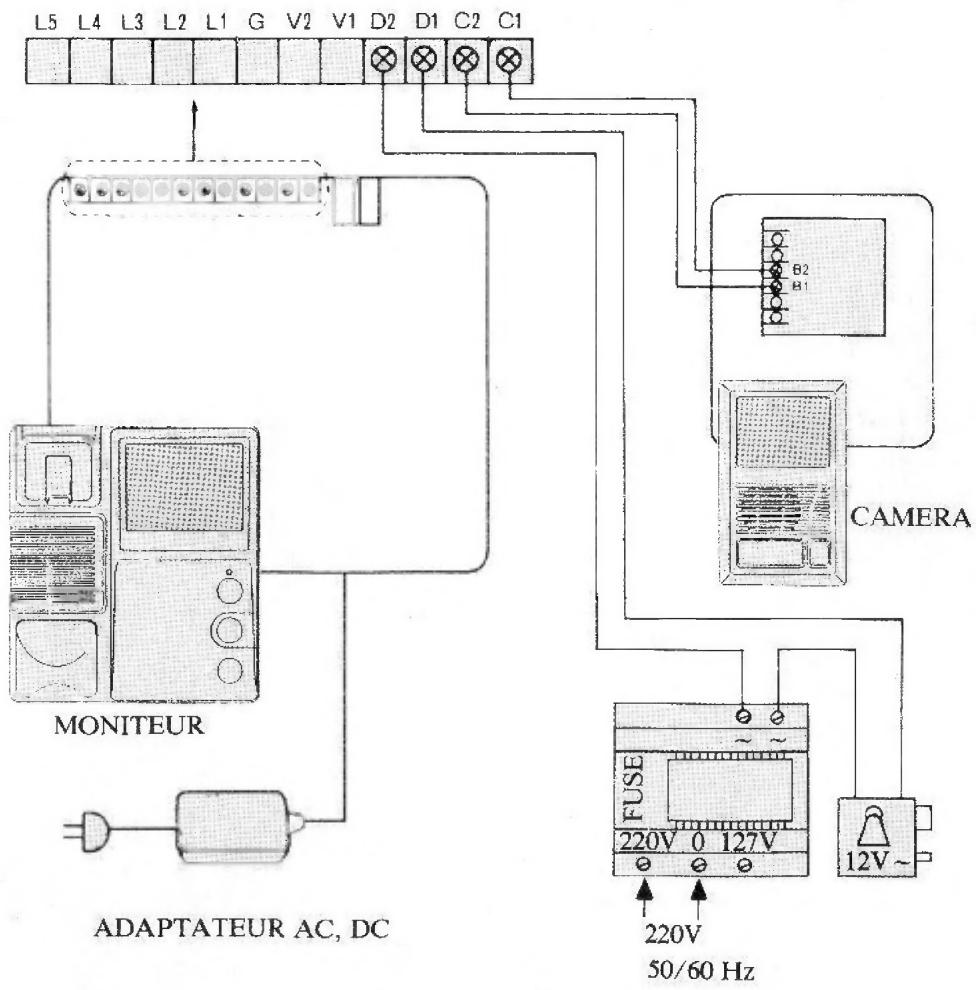

CABLAGE KIT «881/4 A» SANS ECRAN SUPPLEMENTAIRE

DISTANCE de la camera au monteur	OUVRE PORTE	CABLE à utiliser	OBSERVATIONS
1 à 25 m.	SANS gâche ou serrure électrique	2 fils 6/10°(ou 2 fils 1,5mm²)
	AVEC gâche ou serrure électrique	4 fils 6/10°(ou 4 fils 1,5mm²)	Prévoir une serrure ou une gâche électriqueEXTEL - un transfo EXTEL 145 ou 146
	AVEC un automatisme de portailEXTEL 8000 AG	4 fils 6/10°(ou 4 fils 1,5mm²)	Raccorder les 2 bornes D1 et D2 du monieur directement sur les bornes «commande extérieure» du Kit EXTEL 8000 AG
25 m. à 50 m.	SANS gâche ou serrure électrique	2 fils 9/10°(ou 2 fils 1,5mm²)
	AVEC gâche ou serrure électrique	4 fils 9/10°(ou 4 fils 1,5mm²)	Prévoir une serrure ou une gâche électriqueEXTEL - un transfo EXTEL 145 ou 146
	AVEC un automatisme de portailEXTEL 8000 AG	4 fils 9/10°(ou 4 fils 1,5mm²)	Raccorder les 2 bornes D1 et D2 du monieur directement sur les bornes «commande extérieure» du Kit EXTEL 8000 AG
50 m. à 100 m.MAXI	SANS gâche ou serrure électrique	1 cable coaxial75 Ohms
	AVEC gâche ou serrure électrique	1 cable coaxial75 Ohms + 2 fils1,5mm² pour l'ouvre-porte	Prévoir une serrure ou une gâche électriqueEXTEL + un transfo EXTEL 145 ou 146
	AVEC un automatisme de portailEXTEL 8000 AG	1 cable coaxial75 Ohms + 2 fils6/10°pour la commande de l'automatisation	Raccorder les 2 bornes D1 et D2 du monieur directement sur les bornes «commande extérieure» du Kit EXTEL 8000 AG

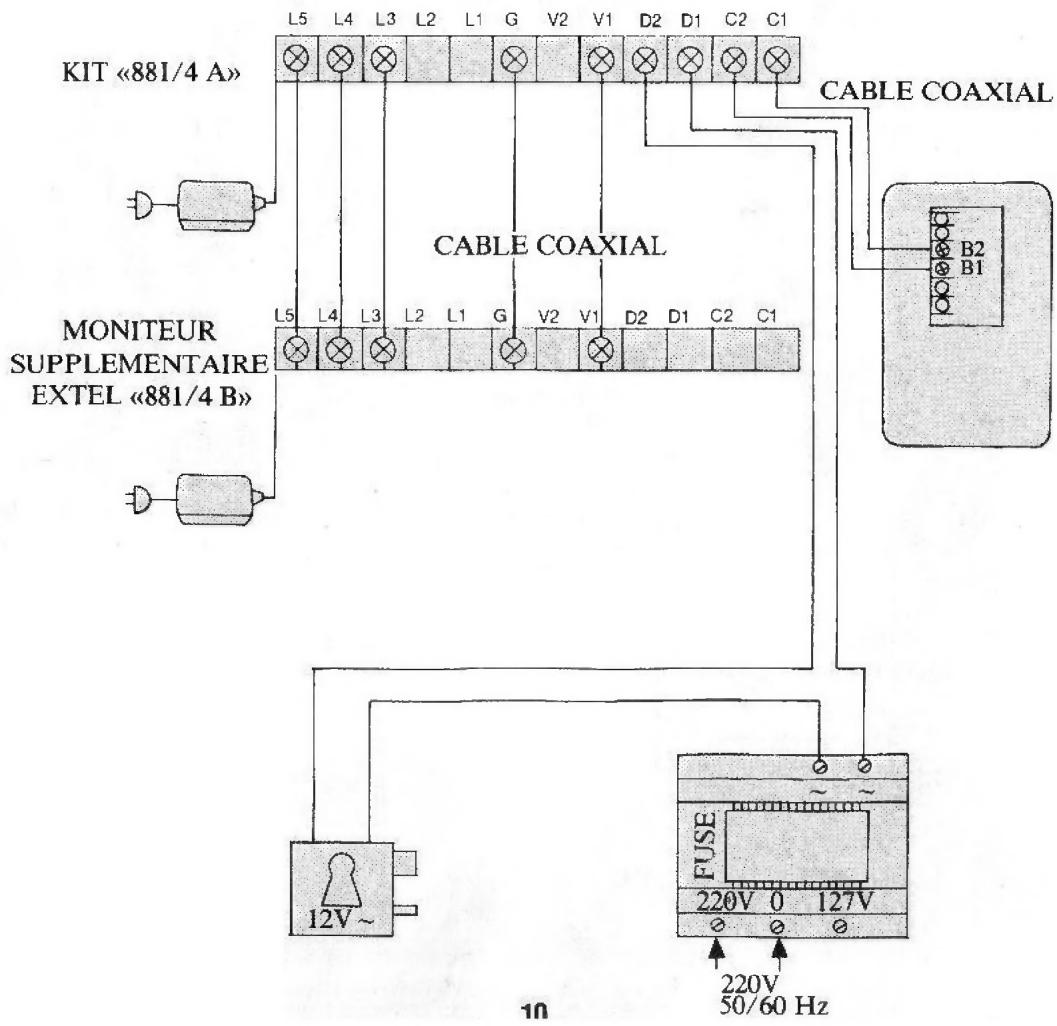

KIT «881/4 A» + 1 ECRAN SUPPLEMENTAIRE «881/4 B»

DISTANCE de la camera au monieur	OUVRE-PORTE	CABLE à utiliser	OBSERVATIONS
1 à 70 m. MAXI	SANS gâche ou serrure électrique	Câble coaxial 75 Ohms	Dans tous les cas, cable coaxial sur: C1/B2 = Masse de cable C2/B1 = Ame du cable
	AVEC gâche ou serrure électrique	Câble coaxial 75 Ohms + 2 fils 1,5mm²	Prévoir une serrure ou une gâche électrique EXTEL - un transfo EXTEL 145 ou 146
	AVEC un automatisme de portail EXTEL 8000 AG	Câble coaxial 75 Ohms + 2 fils 6/10°	Raccorder les 2 bornes D1 et D2 du ler monieur directement sur les bornes « commande extérieure» du Kit EXTEL 8000 AG
	Liaison entre les 2 moniteurs
Entre les 2 moniteurs 1 à 30 m. MAXI	DANS TOUS LES CAS	Câble coaxial 75 Ohms + 3 fils 9/10°	Câble coaxial sur: G = Masse du cable V1 = Ame du cable

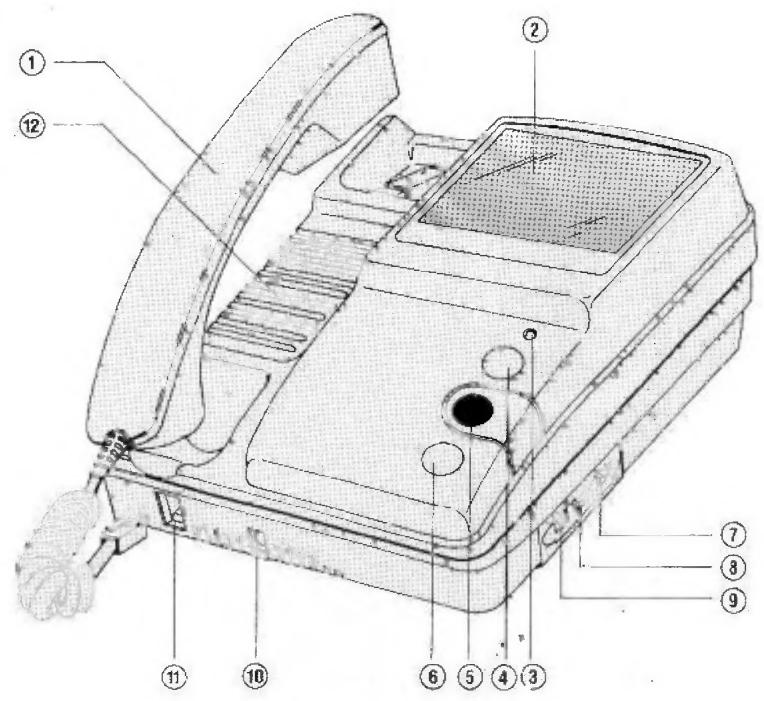

Moniteur

① Combiné de réponse ② Écran de contrôle sur lequel apparaît le visage du visiteur ③ Témoin lumineux: - «éteint»: - moniteur en attente d'un appel ou moniteur débranché. - «rouge»: - mémoire (30 s) d'un appel de l'extérieur. ou combiné décroché. en communication avec un appel de l'extérieur. - «vert»: - intercommunication entre les 2 moniteurs. - «orange»: - mémoire d'un appel de l'extérieur pendant une intercommunication. ④ Bouton d'appoint de l'autre moniteur. ⑤ Bouton de mise en fonction du moniteur sans décrocher le combiné de réponse ⑥ Commande d'ouverture de porte (gâche ou serrure électrique) ⑦ Bouton de réglage du volume de l'appel et du son provenant de la platine extérieure (combiné raccroché) ⑧ Réglage du contraste de l'écran de contrôle ⑨ Réglage de la luminosité de l'écran de contrôle Prise jack permettant l'alimentation à partir de l'adaptateur AC/DC Prise jack pour relier le combiné au moniteur Haut-parleur pour recevoir l'appel et la communication

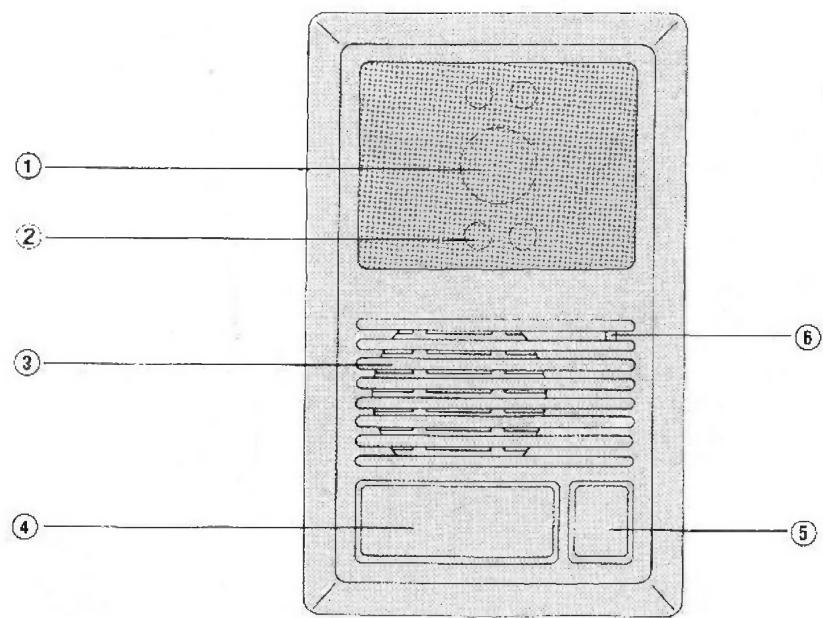

B) platine extérieure

① Objectif de la caméra CCD avec obturateur automatique ② Eclairage infra-rouge (4 leds) : permet de voir le visiteur même dans une ambiance peu éclairée ③ Haut-parleur : permet d'entendre le visiteur ④ Porte-étiquette ⑤ Bouton d'appoint : lorsqu'on appuie sur ce bouton, l'appoint se fait entendre à l'intérieur, l'écran et la caméra se mettent en fonction, et l'on peut entendre les personnes se trouvant à la porte. Micro : permet de converser avec le visiteur

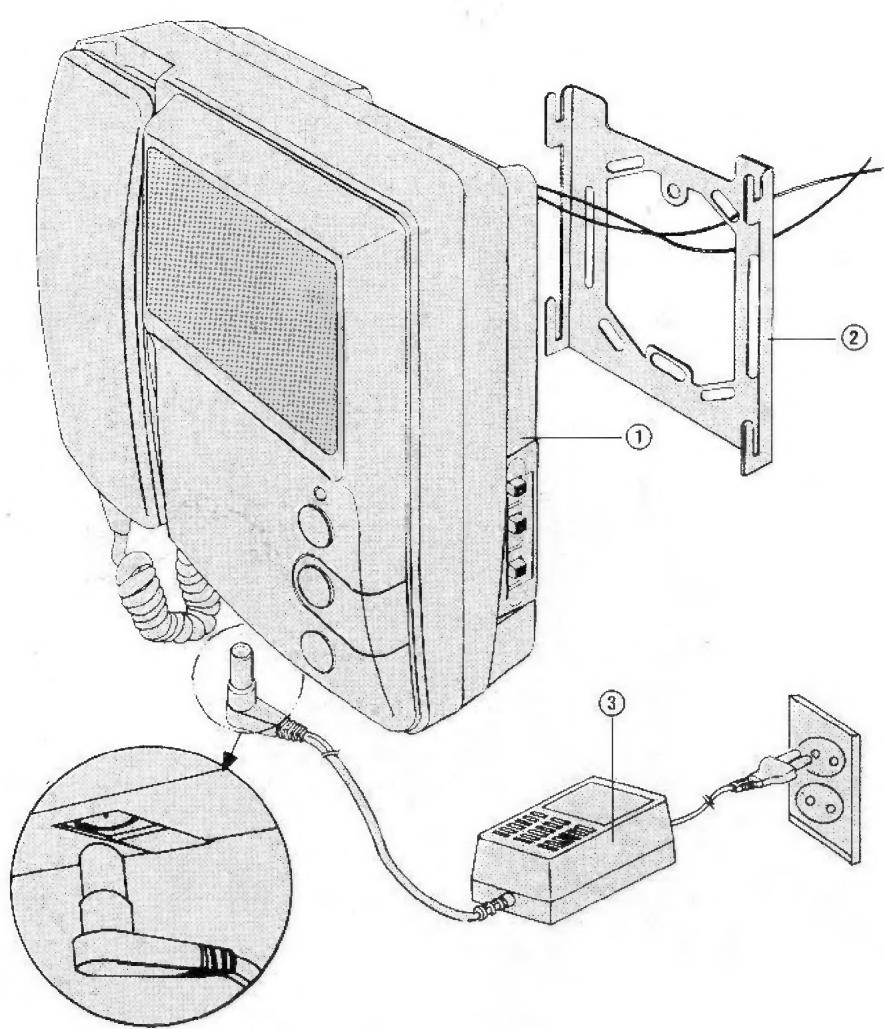

Installation du poste de réponse

① Fixer le support mural ② avec les vis fournies ② Raccorder les fils venant de la platine extérieure suivant le schéma de câblage ci-après (3) Mettre en place le moniteur vidéo sur le support mural (4) Brancher l'alimentation secteur (3)

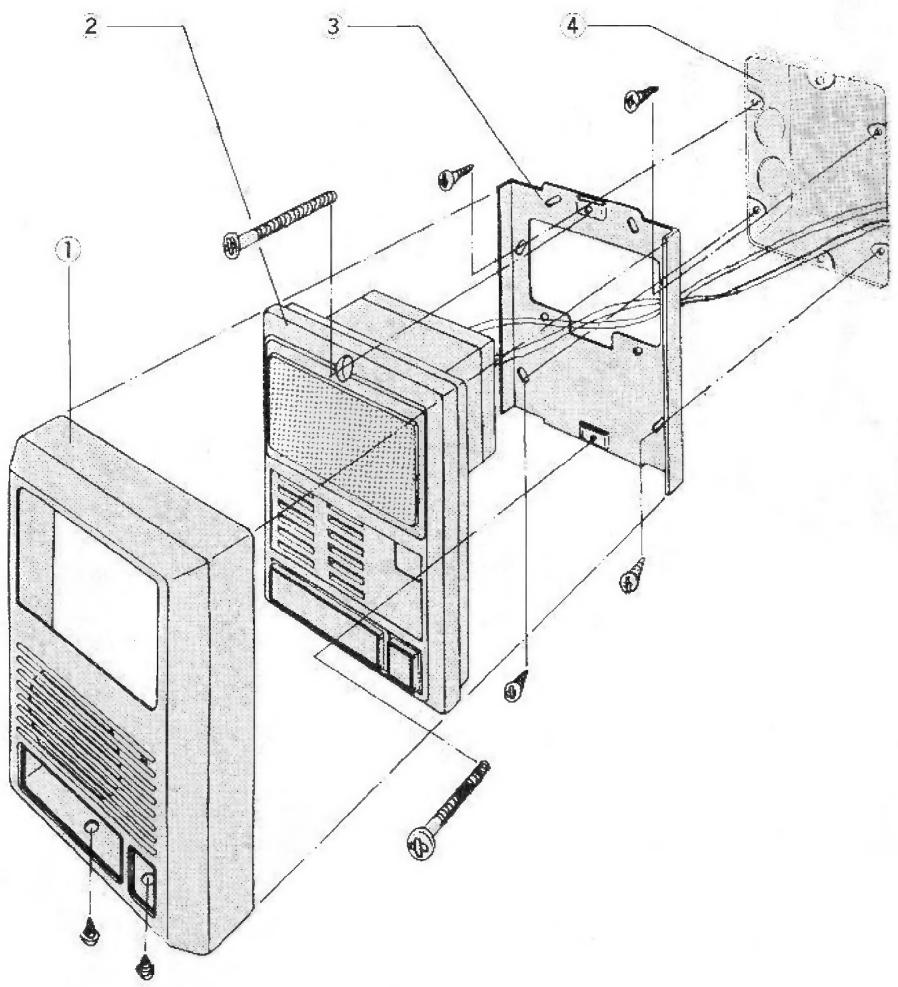

B) Installation de la platine extérieure

Encastrer le boîtier ④ dans le mur en prenant soin de protéger les trous des vis de fixation du support. Fixer le support métallique ③ sur la boîte d'encastrement à l'aide des 4 vis ( 4× 20mm). Raccorder le câble de liaison en respectant le schéma de câblage (page 9 ou 10). Fixer la platine au support métallique avec les vis filétées prévues à cet effet (de 3 × 22mm). Replacer la face avant ① sur la platine avec les vis de 4 × 10mm (engager la partie supérieure de la face avant en premier).

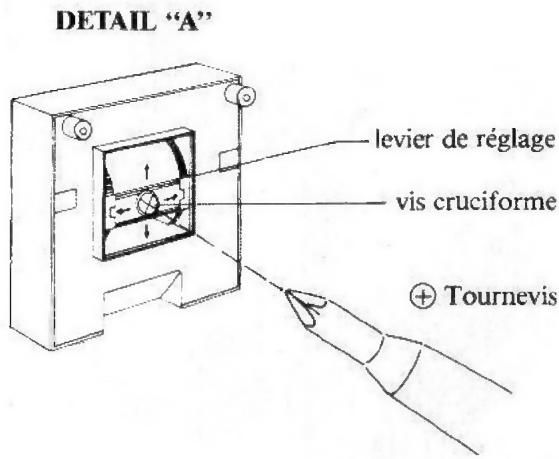

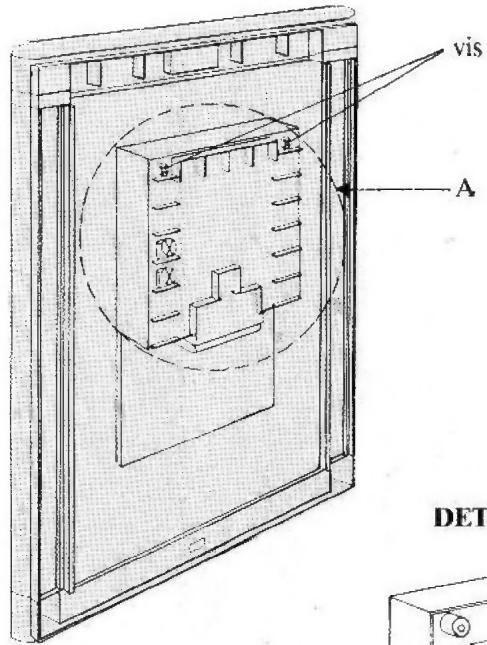

Réglage de l'orientation de l'objet

Ouvrir le boîtier A (deux vis) Pour modifier l'ajustement vertical : déplacer le levier de réglage vers le haut ou vers le bas Pour modifier l'ajustement horizontal : dévisser la vis cruciforme (sans l'enlever). Déplacer le levier de réglage sur la droite ou sur la gauche, revisser modérément la vis cruciforme. Refermer le boîtier A

Raccordement

1. Bien raccorder les fils selon le schéma de câblage.
2. Deux fils seulement sont nécessaires pour relier la platine extérieure au moniteur.
3. Lorsque l'installation est complétée d'une gâche ou d'une serrure électrique, il est nécessaire de prévoir deux fils supplémentaires pour relier la serrure ou la gâche au moniteur.

Attention: l'alimentation de la gâche ou de la serrure électrique est assurée par un transformateur indépendant (non fourni dans le kit) - Type EXTEL 145 ou EXTEL 146.

1. Une caméra peut être connectée avec deux moniteurs en parallèle.
2. La distance des câbles maximum doit être :
3. entre la caméra et le premier moniteur: 70m MAXI (cable coaxial + 2 fils si ouvre-porte)
4. entre le premier moniteur et le deuxième moniteur: 30m MAXI (1 cable coaxial + 3 fils sont nécessaires)
5. Chaque moniteur a besoin d'un adaptateur AC/DC séparé (fourni)

1. Lorsqu'une personne appuie sur le bouton extérieur, l'appel se fait entendre, l'écran s'illumine et le visage du visiteur apparait pendant quelques secondes. Une fois le visiteur identifié, décrochez le combiné du moniteur et conversez avec celui-ci pendant environ 3 min avant que l'image ne disparaisse automatiquement. Pour continuer la conversation, appuyez à nouveau sur le bouton "moniteur" (bouton n° 5).
2. Vous pouvez à tout moment surveiller l'extérieur, sans décrocher le combiné, en appuyant sur le bouton "moniteur" (bouton n° 5).

3. Temporisation

Appel : le signal sonore se fait entendre, l'image apparait sur l'écran et disparait après 30 secondes si personne ne répond.

Conversation: dès que le combiné est décroché, l'image et la conversation sont utilisables pendant environ 3 min. L'image disparaît dès que le combiné est raccroché.

Surveillance : lorsqu'on appuie sur le bouton "moniteur" pour surveiller l'extérieur, sans décrocher le combiné, l'image apparait sur l'écran et disparait automatiquement au bout de 30 secondes.

4. Ouverture de porte

La gache ou la serrure électrique se déclenchent lorsqu'on appuie sur le bouton "ouverture", à condition que l'écran soit allumé (après appel ou en mode surveillance).

1. Sélectionner avec précaution l'emplacement réservé à la platine extérieure, afin d’éviter qu’elle ne soit
2. Intercommunication avec un 2ème moniteur (option EXTEL «881/4 B»)
3. Décrocher l'un des 2 combinés.
4. Appuyer sur le bouton «intercom» ; (le témoin passe du rouge au vert ; en même temps, un signal d'appel retentit sur l'autre moniteur).
5. Décrocher le 2ème combiné : l'intercommunication est alors possible (l'intercom n'est pas audible sur la platine de rue).
6. Si un appel de l'extérieur intervient pendant une intercommunication, le témoin passe du vert à l'orange ; l'image apparaît sur les deux moniteurs.
7. Pour dialoguer avec l'extérieur, il faut raccrocher les deux combinés et redécrocher celui qui va répondre au visiteur.

6. PANNES

• PAS D'IMAGE: Vérifier les branchements de l'adaptateur
• MAUVAISE IMAGE: Lumière et contraste au minimum sur le côté du moniteur
• SON FAIBLE: Réglement du volume sur le côté du moniteur

7. Maintenance

• Pas d'entretien particulier, nettoyer les appareils avec un chiffon doux sans détergent.
