Type de produit	Détecteur de mouvement infrarouge passif avec sirène incorporée
Marque	EXTEL
Modèle	6200
Alimentation	1 pile 9V alcaline type 6F22 (non fournie) ou adaptateur secteur EXTEL 1600/2 (9V DC 200 mA)
Sirène	105 dB
Code de sécurité	Programmable de 1 à 6 chiffres (code usine : 0-0-0)
Temporisation d'alarme	30s, 60s ou 90s avec intervalle de 30s (programmable)
Temporisation d'entrée	15s, 8s ou 0s (programmable)
Bouton panique	Oui, déclenche alarme de 30 secondes
Sonnerie de passage	Fonction CHIME : émet un « DING-DONG » lors de la détection
Indicateur de pile déchargée	LED clignote toutes les 3 secondes en mode alarme
Mémoire d'intrusion	LED clignote 3 fois lors du désarmement si intrusion pendant absence
Zone de détection	Réglable par orientation de la tête (gauche/droite, haut/bas)
Installation	Murale (entre 1 et 2 m du sol) ou sur table
Utilisation	Intérieur uniquement, éviter sources de chaleur et rayonnement solaire direct
Entretien	Vérifier la pile périodiquement ; remplacer par une pile alcaline neuve ; nettoyer avec un chiffon sec
Sécurité	Ne pas exposer à la pluie ; ne pas placer près de l'oreille ; ne pas exposer à des sources de chaleur
Accessoires	Pile non fournie ; adaptateur secteur EXTEL 1600/2 vendu séparément
Indicateur de programmation	Tonalité de vérification pour le clavier et l'armement/désarmement
Remise à zéro	Retirer la pile 3 minutes pour réinitialiser le code à 0-0-0

FOIRE AUX QUESTIONS - 6200 EXTEL

Comment armer l'appareil ?

Entrez votre code de sécurité (ou 0-0-0 si non modifié), puis enfoncez le bouton ARM. Vous entendrez trois bips courts de confirmation. Assurez-vous que la sonnerie de passage (CHIME) est désactivée.

Comment désarmer l'appareil ?

Entrez votre code de sécurité, puis enfoncez le bouton DISARM. Un bip confirme le désarmement.

Comment changer le code de sécurité ?

En mode désarmé, entrez l'ancien code, puis enfoncez PROG. Entrez le nouveau code (1 à 6 chiffres) et enfoncez à nouveau PROG. Pour un premier code, utilisez 0-0-0 comme ancien code.

Que faire si la LED clignote toutes les 3 secondes ?

Cela indique une pile déchargée (en mode alarme). Remplacez immédiatement la pile 9V par une pile alcaline neuve.

Que signifient 3 clignotements de la LED lors du désarmement ?

C'est la mémoire d'intrusion. Cela signifie qu'un mouvement a été détecté pendant votre absence.

Comment tester la zone de détection ?

Placez le commutateur CHIME sur ON, attendez 60 secondes (mise en veille confirmée par un bip), puis passez devant l'appareil. La sonnerie retentit si vous êtes dans la zone. Ajustez l'angle du capteur pour une couverture optimale.

Pourquoi l'alarme ne sonne-t-elle pas ?

Vérifiez que la pile n'est pas déchargée. Si elle l'est, remplacez-la. Sinon, retirez la pile 3 minutes pour réinitialiser l'appareil, puis réessayez avec le code 0-0-0.

Comment programmer la durée de l'alarme ?

En mode désarmé, enfoncez PROG, puis un chiffre : 1 pour 30s/30s, 2 pour 60s/30s, 3 pour 90s/60s (alarme/intervalle).

Comment utiliser la sonnerie de passage (CHIME) ?

Placez le commutateur CHIME sur ON. Attendez 60 secondes (mise en veille). Lors d'un mouvement, la sonnerie émet un DING-DONG. Mettez CHIME sur OFF pour l'arrêter.

Que faire si j'ai oublié le code de sécurité ?

Retirez la pile 9V et attendez environ 3 minutes. Replacez la pile : le code revient à 0-0-0. Vous pouvez alors reprogrammer un nouveau code.

MODE D'EMPLOI 6200 EXTEL

1. POUR ARMER L'APPAREIL :

(A) Entrer votre code de sécurité (ou "0-0-0", si vous n'avez pas changé le code)
(B) Enfoncer "ARM", vous allez entendre trois bips courts pour confirmer.

NOTE.

• Il faut s'assurer que la sonnerie de passage est desactivée avant d'armer (CHIME SUR « OFF »).

• Il y aura un bip après 60 secondes de mise en veille du capteur après l'armement de l'appareil.
  Nous vous conseillons de quitter la pièce afin que le détecteur puisse se stabiliser correctement.

• POUR ARRETER L'APPAREIL :

(A) Entrer le code de sécurité.
(B) Enfoncer la touche "DISARM", vous allez entendre un bip pour confirmer le désarmement.

1. SONNERIE DE PASSAGE :

(A) Placer le commutateur de sonnerie CHIME sur "ON".
(B) Attendre 60 secondes pour la "MISE EN VEILLE" du capteur, confirmée par un BIP. Ensuite, lorsqu'un mouvement sera détecté, la sonnerie émettra un "DING-DONG".
(C) Placer le commutateur sur "OFF" pour arrêter la fonction de sonnerie.

NOTE : Lorsque l'appareil est en mode alarme, la sonnerie ne fonctionnera pas.

1. BOUTON DE PANIQUE :

(A) Enfoncer le bouton rouge "PANIQUE" pour déclencher immédiatement l'alarme pendant 30 secondes..
(B) Pour arrêter l'alarme panique, il suffit d'entrer votre code de sécurité et enfoncer "DISARM".

POUR TESTER LA ZONE DE DETECTION

Après avoir sélectionner l'emplacement de l'installation de l'appareil, vous devez placer le commutateur CHIME sur « ON » et attendre 60 secondes la "MISE EN VEILLE". Ensuite passer devant l'appareil. Lorsque l'appareil détecte le mouvement, la sonnerie va retentir. Il n'y aura pas de sonnerie si vous passez en dehors de la ZONE de détection. En testant, vous pouvez régler l'emplacement et l'angle du capteur pour obtenir la meilleure couverture. Arrêter la sonnerie après votre essai.

INDICATEUR DE PILE DECHARGEE

Lorsque la pile de 9 V est déchargée, la LED clignote toutes les 3 secondes pour indiquer le déchargement de la pile. ceci en mode ALARME uniquement. La LED n'indique pas le déchargement de la pile si l'appareil est désarmé. - pour des raisons d'économie d'énergie.

NOTE : L'indicateur LED de pile déchargée ne fonctionne que pour la pile de 9 V. La remplacer immédiatement par une nouvelle pile alcaline, sinon le capteur n'assurera plus correctement la détection.

INDICATEUR DE MEMOIRE D'INTRUSION

Lorsque vous désamez l'appareil, si la LED clignote 3 fois, cela indique qu'il y a eu une intrusion pendant votre absence.

REMEDES AUX DISFONCTIONNEMENTS

(A) IMPOSSIBILITE D'ARMER OU DE DESARMER

• Il faut vous assurer que vous avez bien entré le "code de sécurité" correct..
• Si l'appareil ne fonctionne toujours pas, enlever la pile de 9 V, attendre environ 3 minutes et remettre la pile. Puis essayer à nouveau en utilisant le code usine: 0-0-0.

(B) PAS D'ALARME

• Vérifier si la pile n'est pas déchargée. Si c'est le cas, la remplacer par une pile neuve.
• Enlever la pile de 9 V, attendre 3 minutes, remplacer la pile. Puis essayer de voir si l'alarme fonctionne en utilisant le code : 0-0-0. (Après 3 minutes sans pile le code est de nouveau celui de l'usine),

(C) SON D'ALARME FAIBLE ET PAS DE DETECTION DU CAPTEUR

- Vérifier si la pile est déchargée. Si c'est le cas, enlever la pile, attendre 3 minutes, la remplacer par une pile neuve (Code 0-0-0).

6200/2 FR

610-12513-000

DETECTEUR DE MOUVEMENT AVEC SIRENE INCORPOREE

EXTEL 6200/2

Edition: 1

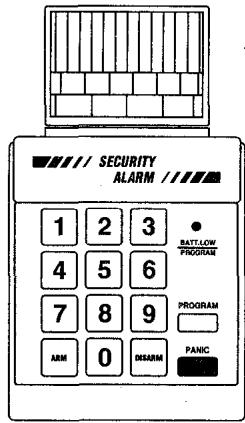

SECURITY ALARM 1 2 3 BATTLOW PROGRAM 4 5 6 7 8 9 PROGRAM ARM 0 DISARM PANIC

MODE D'EMPLOI

INTRODUCTION

Ce système infrarouge passif EXTEL, unique en son genre, se concentre sur la zone protégée que vous choisissez. Le détecteur de mouvement surveille la zone et ne réagit que lorsqu'une personne se déplace dans la zone protégée... et déclenche alors l'alarme.

En mode sonnerie de passage, la sonnerie retentit chaque fois qu'un mouvement est détecté.

CARACTERISTIQUES

• Le capteur détecte tout mouvement et déclenche l'alarme.
• Code de sécurité et retard d'entrée programmable
  • Tête de capteur orientable.
  • Sirène incorporée de 105 dB.
• Fonction alarme ou sonnerie de passage.
• Bouton panique.
• Indicateur de programme et de pile déchargée.
• Tonalité de vérification pour clavier et armement/désarmement.
• Fonctionne avec 1 pile de 9 V type 6F22 ALCALINE (pile non fournie) ou adaptateur secteur EXTEL 1600/2.

CONSEILS IMPORTANTS DE SECURITE

1. Ne pas installer l'alarme à une exposition directe aux rayons solaires ou à la pluie.
2. La sirène de l'alarme est très puissante, ne jamais placer l'appareil près de votre oreille.
3. L'appareil doit être éloigné de toute source de chaleur telle que radiateur, tuyau de chauffage et éclairage.
4. Si l'appareil se déclenche d'une manière intempestive, c'est qu'il est probablement situé trop près d'une source de chaleur. Le changement d'emplacement peut y remédier.
5. Si l'appareil se dérègle pendant la procédure de programmation, ou si vous oubliez le "MOT DE PASSE", enlever la pile et attendre environ 3 minutes pour que l'appareil se décharge avant de remettre la pile en place. Le système reprendra son état normal pour que vous puissiez reprogrammer à partir du code 0-0-0.
6. L'appareil peut être une protection valable pour votre domicile s'il est utilisé correctement. Cependant, cet appareil ne garantit pas une protection complète contre le cambriolage ou le vol et c'est pourquoi nous ne pouvons pas être tenus pour responsable de tout dommage ou perte qui pourrait se produire.

INSTALLATION

1. Enlever la vis du couvercle du compartiment de pile, le faire glisser vers le bas pour l'enlever.
2. Installer une pile alcaline de 9 volts type 6F22(figure 1).

(FIG. 1)

1. Remettre le couvercle de pile en place ainsi que la vis.
2. Pour montage mural :

En utilisant le couvercle de pile comme gabarit, repérer les emplacements des trous et installer chevilles, vis et remonter le couvercle, Placer l'appareil sur les vis et le faire glisser vers le bas pour le mettre en place (figure 2).

(FIG.2)

Nous vous suggérons de monter l'appareil entre 1 à 2 mètres au-dessus du sol pour la meilleure couverture de la zone à protéger. Régler la tête du capteur vers la gauche ou vers la droite pour la meilleure surveillance de votre zone de détection.

1. Pour pose à plat :

Toumer la tête de capteur dans le sens des aiguilles d'une montre de 180° vers l'arrière, puis toumer la tête vers le haut selon l'angle désiré. Placer l'appareil à l'emplacement que vous avez choisi (figure 3).

1. Pour éviter l'utilisation d'une pile 9 V. utiliser l'adaptateur EXTEL 1600/2 avec une sortie de 9 V DC 200 mA.

Utiliser la fiche mâle de 3,5 mm de diamètre, le (+) sur le centre du jack. Enficher le jack sur le côté de l'appareil. (figure 4).

(FIG. 4)

NOTE : Le code de sécurité est réglé à l'origine en usine sur "0-0-0". Lorsque vous placer la pile pour la première fois, vous pouvez programmer votre propre code (jusqu'à 6 chiffres). Si plus de 6 chiffres sont entrés, vous entendrez une tonalité d'erreur.

1. Pour programmer le code de sécurité après installation de la pile :

(A) Composer le code "0-0-0".
(B) Enfoncer le bouton "PROG".
(C) Entrer votre nouveau numéro de code (1 à 6 chiffres)
(D) Enfoncer à nouveau le bouton "PROG".

1. Pour passer du code existant à un nouveau code :

(A) Entrer l'ancien numéro de code.
(8) Enfoncer le bouton "PROG"
(C) Entrer votre nouveau numéro de code (1 à 6 chiffres)
(D) Enfoncer à nouveau le bouton "PROG".

1. Pour programmer la temporisation d'alarme :

(A) Enfoncer le bouton "PROG".
(B) Enfoncer un des nombres "1", "2" ou "3" pour choisir le délai.

"1" Alarme de 30 secondes, 30 secondes d'arrêt, de nouveau 30 secondes d'alame.

"2" Alarme de 60 secondes, 30 secondes d'arrêt, de nouveau 60 secondes d'alarme.
"3" Alarme de 90 secondes, 60 secondes d'arrêt, de nouveau 90 secondes d'alarme.

1. Pour programmer la temporisation de retard d'entrée :

(A) Enfoncer le bouton "PROG"
(B) Enfoncer un des chiffres "7", "8" ou "9" pour choisir la temporisation.

"7" 15 secondes de retard.
"8" 8 secondes de retard.
"9" 0 seconde de retard. (alarme immédiate).

REMARQUE :

- La programmation ne peut être actionnée qu'en mode de désarmement. Lorsque l'appareil est en mode armement, aucune programmation n'est possible pour augmenter la protection.
