MODE D'EMPLOI VL431107 GAGGENAU

Notice d'utilisation et de montage

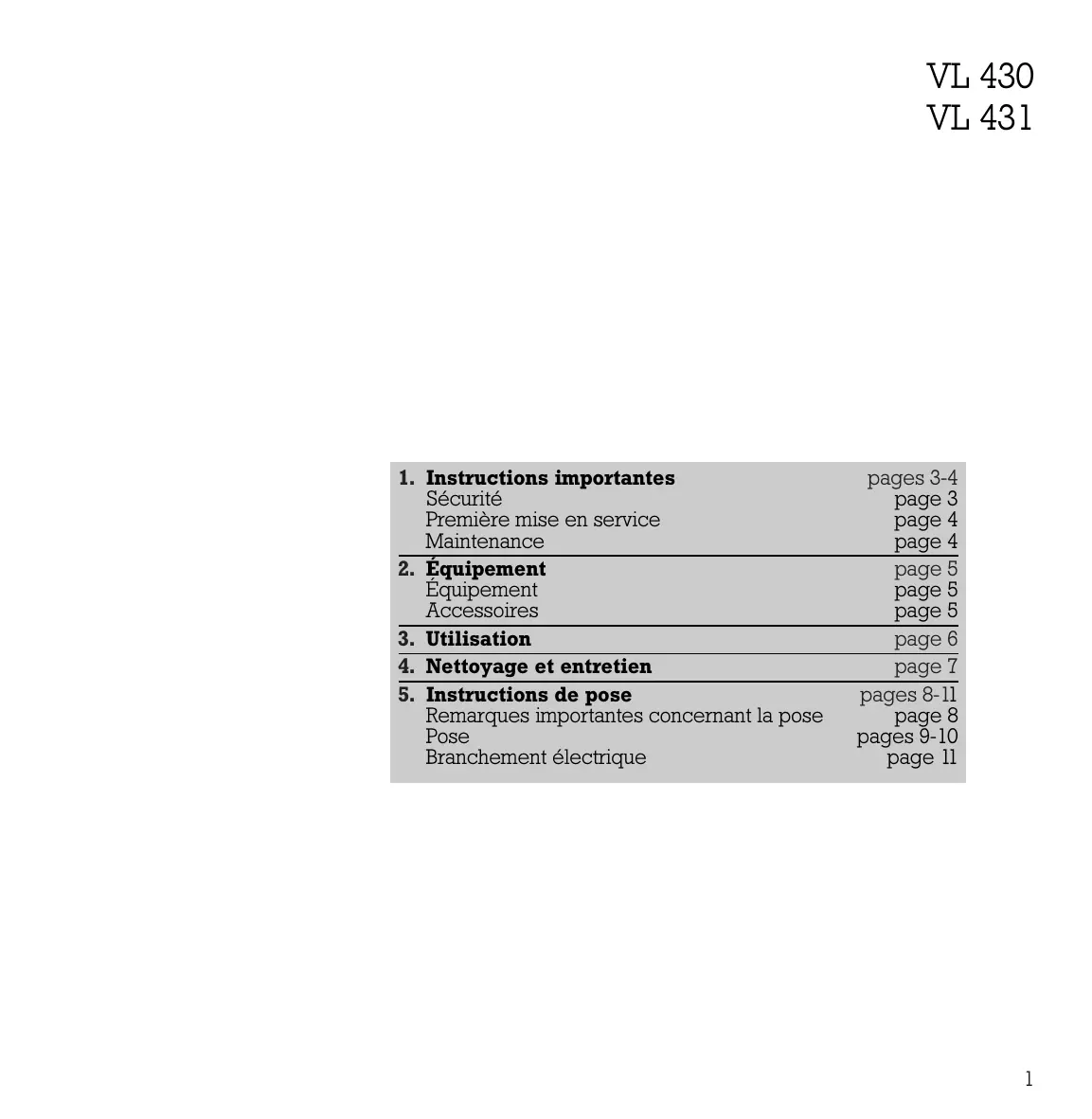

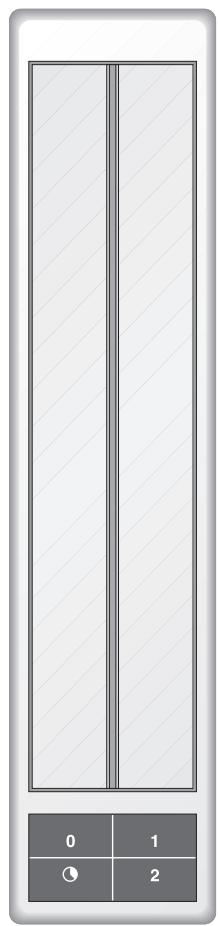

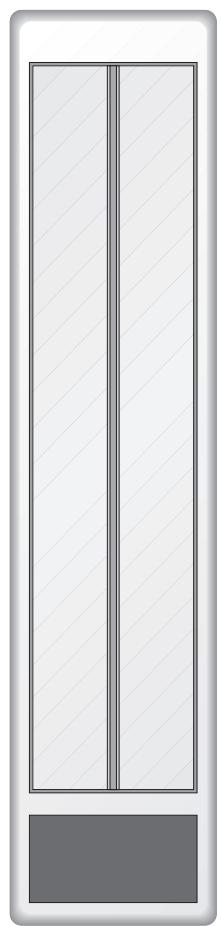

VL 430/431

Aérateur de plan de cuisson

1. Instructions importantes	pages 3-4
Sécurité	page 3
Première mise en service	page 4
Maintenance	page 4

2. Equipement	page 5
Équipement	page 5
Accessoires	page 5

3. Utilisation	page 6
4. Nettoyage et entretien	page 7

5. Instructions de pose	pages 8-11
Remarques importantes concernant la pose	page 8
Pose	pages 9-10
Branchement électrique	page 11

Préambule

Vousexz d'acquérir un appeareil encastrable Vario, félicitations.

Avant demettre l'appareil en marche, nous vous conseillons de vous familiariser avec lui en lisant la notice d'utilisation dans laquelle vous trouvez des instructions importantes a propos de la sécurité et d'utilisation de l'appareil. Le but de la notice est d'assurer votre sécurité ainsi que la longevite de l'appareil.

Vous trouvrez en page 4 les consignes dont vous nevez tener compte avant la première mise en service.

Les chapitres Equipement et utilisation décrivent toutes les possibités offertes par votre nouvel apparéil et la façon de vous en servir correctement.

Les conseils et instructions du chapitre « Nettoyage et entretien » vous permettront de garder longtemps votre apparéil en bon état et d'en préserver l'aspect.

Alors, bonnes recettes avec votre nouvel aérateur de plan de cuisson!

1. Instructions importantes

Sécurité

Ne jamais mesure en marche un apparéil endommagé.

L'appareil doit être raccordé uniquement par un technicien agréé, en conformité avec toutes les règles des entreprises de distribution d'électricité et les réglementations sur la construction.

Respectez les instructions de montage.

Faites en sorte que les cordons électriques ne soient pas en contact avec des surfaces très chaudes.

I'appareil ne doit pas aspirer des substances et vapeurs dangereuses ou explosives.

l'utilisateur est responsable de l'utilisation conforme et du bon état de l'appareil.

Ne faites jamais fonctionner l'appareil sans filtré àGRAISSE.

Ne laissez pas l'appareil fonctionner sans surveillance. L'appareil est conçu exclusivement pour une utilisation domestique et ne doit pas être utilisé à d'autres fins.

Attention! Les filtres surcharges peuvent provoquer des incendies! Veillez à nettoyer régulièrement les filtres!

Ne nettoyez pas l'appareil avec un nettoyeur à vapeur ou à l'eau sous pression – risque de court-circuit!

A chaque opération de maintenance, il faut isoler l'appareil du secteur électrique. A cet effet, débranche la fiche d'alimentation secteur ou désactivez le fuseible dont dépend l'appareil. Si le connecteur de secteur n'est pas accessible, il fautmettre l'appareil hors tension au niveau du fuseible situé en amont dans l'installation électrique.

Risque d'incendie! Il est interdit de faire flamber pres d'un aérateur de plan de cuisson en marche.

Si vous utilisez un grill ou une friteuse en même temps que l'aérateur de plan de cuisson, il est impératif d'assurer une surveillance permanente. Risque d'incendie!

Ne posez pas d'objets sur l'appareil : le fonctionnement en serait affecté.

Si vous avez installé un apparéil à gaz entre les aérateurs de plan de cuisson VL 430/431, vous nevez monter de chaque côté de l' apparéil à gaz deux déflecteurs d'air LS 330 qui améliorent l'aspiration et évitant l'extinction de la flamme par le courant d'air lorsque la table de cuisson à gaz est réglée en position feuels doux. Si l' apparéil à gaz n'est monté que d'un côté près d'un aérateur de plan de cuisson, il suffit de monter un seul déflecteur LS 330 de ce côté.

Remarque: le fonctionnement de l'aérateur à côté d'une table de cuisson à gaz VG 411 n'est pas autorisé.

Pour les dommages éventuels dus au non-respect de cette notice, aucune demande d'application de la garantie ne pourrait être acceptée.

Sous réserve de modifications techniques!

Première mise en service

Avant de mettre l'appareil en service pour la première fois, respectez les consignes suivantes :

Avant demettre l'appareil en service, lisez attentivement la notice d'utilisation et de pose.

Enlevez l'emballage de l'appareil et éliminez-le de manière conforme. Attention : des accessoires peuvent se couver dans l'emballage ! Tenez les emballages (film plastique, éléments en polystyrene, etc.) à distance des enfants !

Avant la première utilisation, nettoyez l'appareil (voir chapitre „Nettoyage et entretien").

Avant la mise en service, vérifie que le branchement électrique est correct.

Maintenance

Avant toute réparation,mettre l'appareil hors tension.

En cas d'anomalies de fonctionnement, commencez toujours par vérifier les fusibles du logement.

Si l'alimentation électrique est conforme, alors que l'appareil ne fonctionne toujours pas, avertissez votre distributeur ou le service après-venture Gaggenau le plus proche. Indiquez le type de l'appareil (voir plaque signalétique).

Les réparations doivent être confiées exclusively à des techniciens agréés afin que la suture de l'appareil reste assuree.

Toute intervention non conforme entraine la perte de la garantie.

Équipement

Accessoires spéciaux

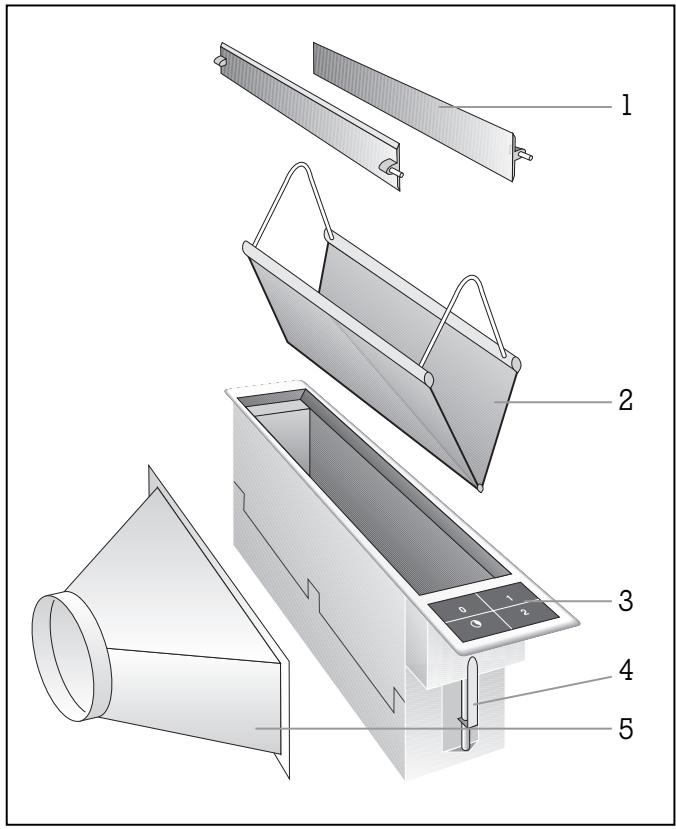

1 Volets d'aération
2 Filtre à graisse métallique

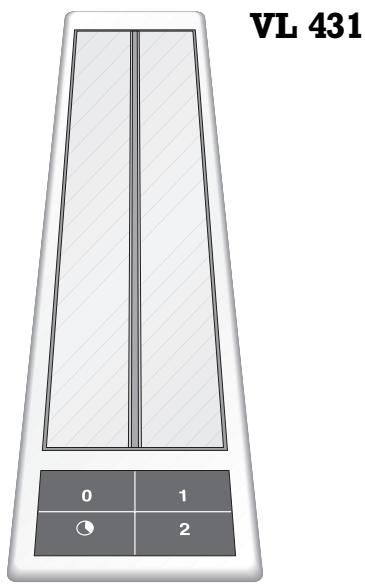

3 Touches à effleurement (seulement sur VL 431)
4 Vis de serrage
5 Tubulure d'aspiration

AL 400-000 Bandeau d'extrémité

RV 050-150 Tuyau-culotte pour raccordement de 2 x DN 125 dans DN 150

LS 330-000 Déflecteur

3. Utilisation

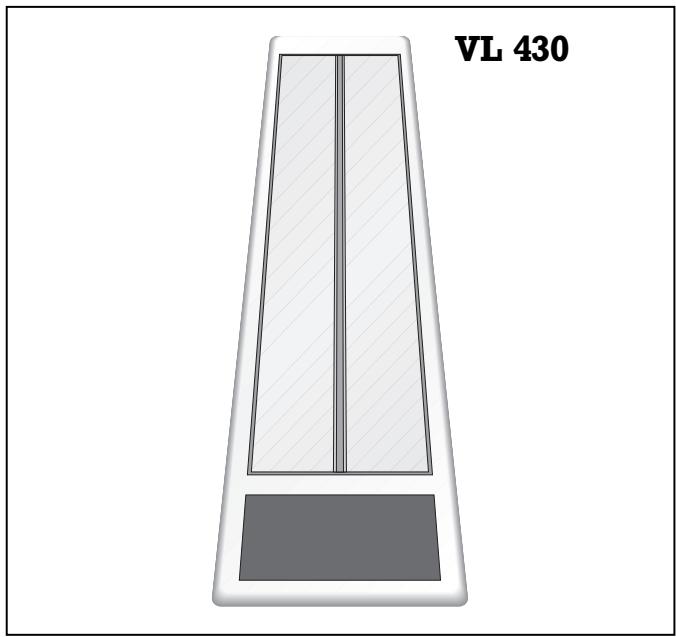

Remarque : VL 430 n'est utilisable qu'associe à VL 431. Toutes les commandes sont valables pour les deux aérateurs. Autrement dit : si vous sélectionné par exemple le niveau 1 sur le clavier à effleurement, les deux aérateurs fonctionneront au niveau 1.

Allumage

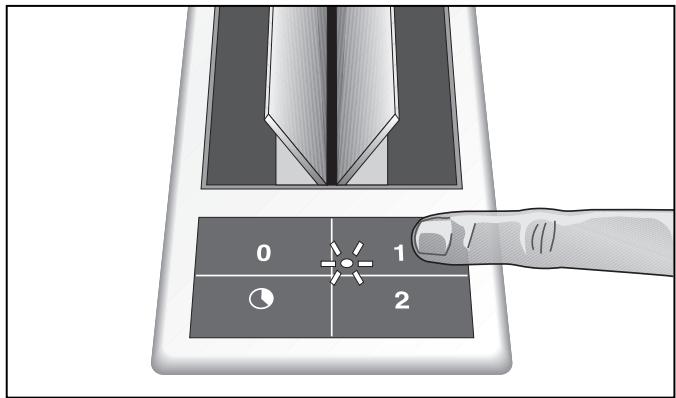

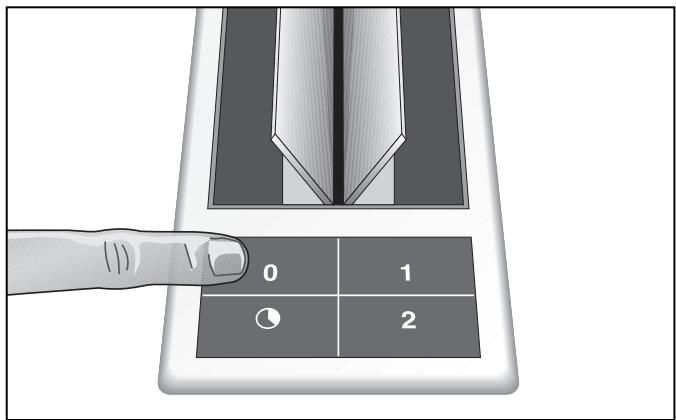

Choisissez le niveau d'aération souhaité sur le clavier à effleurement. Le témoin lumineux du niveau choisi s'allume.

1 = aspiration faible, les volets s'ouvrent
2 = aspiration forte
temporisation de 20 minutes au niveau 1. Ensuite, l'aurateur de plan de cuisson s'arrête automatiquement et les volets se ferment : une fonction ideale pour faire disparaître toutes les odeurs après la cuisson.

Arret

Sur le clavier à effleurement, choisissez la position 0. Les volets d'aération se fermen après 20 secondes environ.

4. Nettoyage et entretien

Il faut nettoyer périodiquement le filtré àGRAISSSE (au plus tard toutes les 30 heures de fonctionnement). Les filtrés surcharges peuvent provoquer des incendies!

Nettoyage des filtres àGRAISSSE

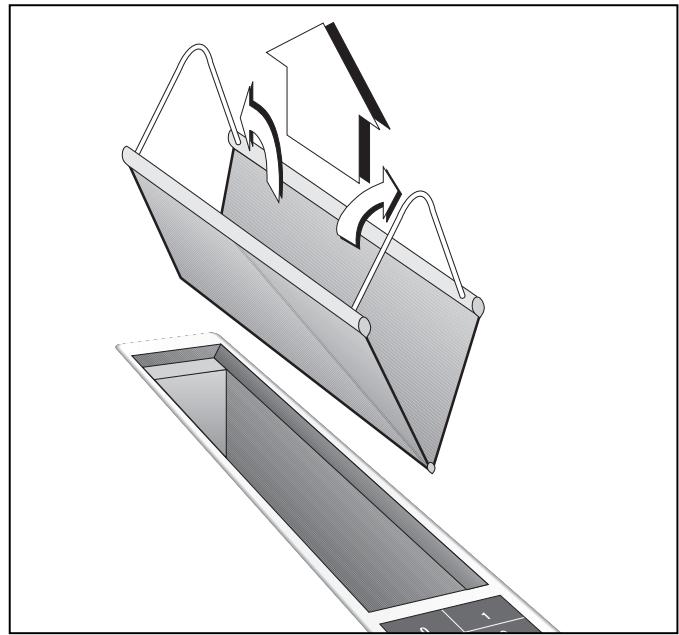

• Mettez l'appareil au niveau 1. Les volets s'ouvrent.

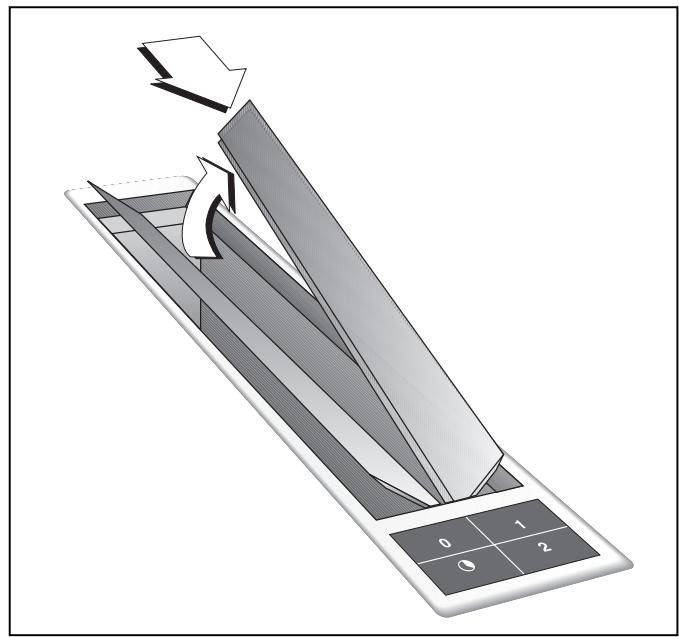

• Poussez les volets vers l'avant et soulevez-les avec précaution à l'arrière. Vous pouvez maintainant sorting les volets vers le haut.
• Tourmez les arceaux lateraux de maintien vers le haut, comprimez-les légèrement et sortez le filtre àGRAISSE de l'appareil.

Vous pouvez nettoyer le filtrtre métallique àGRAISSÉ à l'eau de vaissele ou au lave-vaisselle, à une température maximale de 55^ .Placez le filtrtre dans le lave-vaisselle de façon que l'ouverture soit tournée vers le bas et que les résidus alimentaires ne puissant pas y rester accrochés.

Effectuez le remontage dans l'ordre inverse.

Pour ce faire, réglez l'appareil sur le niveau 1.

Insérez le filtré àGRAISSÉ et tournez les fils latéraux de maintien vers le bas. Introduisez les volets dans l'ouverture, le tenon étant tourné vers le haut, et placez-les à l'arrête de façon que l'équerre prévue repose dans les tenons.

Nettoyage des volets

Ne nettoyez pas les volets au lave-vaisselle, mais essuyez-les avec un chiffon doux et humide.

Nettoyage du cadre et du clavier à effleurement

Utilisez du produit à vitres courant et appliquez-le sur un chiffon doux et humide. Ne pulverisez pas le produit sur le clavier à effleurement.

Attention :

N'utilisez pas de produits agressifs, acides ou à récurer, ni d'éponges à gratter ou de brosses.

5. Instructions de pose

Remarques importantes concernant la pose

l'appareil doit être raccordé exclusivement par un spécialiste autorisé. Le spécialiste est responsable du parfait fonctionnement de l'appareil sur le lieu d'installation. Il doit indiquer à l'utilisateur comment isoler l'appareil du secteur électrique si nécessaire.

L'air use peut être rejeté à l'extérieur, soit par une cheminée, soit directement à travers le mur. Il est interdit de raccorder l'aérateur à un conduit de fumées en service ou à une cheminée reliée à une chaufferie. Si vous souhaitez evacuer l'air use par un conduit non utilisé, il faut consulter au préalable le ramoneur responsable du secteur (Allemagne).

Si la pièce dans laquelle est utilisé l'áérateur contient également un apparéil de chauffage à bois, charbon, gaz ou mazout ou encore une cheminée ouverte, il faut faire en sorte que l'apport d'air frais soit suffisant.

L'aérateur de plan de cuisson doit être installé en conformité avec les règles en vigueur des entreprises de distribution d'énergie et avec les règles en vigueur sur la construction.

Le fonctionnement sûr est assurelorsque la dépression dans la pièce ou se trouve le foyer né dépasse pas 4 Pa (0,04 mbar). Pour y parvenir, assurer un apport d'air de combustion au moyen des ouvertures non verrouillables (portes, fenêtres, caissons muraux d'entrée/sortie d'air) ou d'autres dispositifs techniques.

Utiliser comme conduit d'évacuation des tuyaux couples en aluminium, des tuyaux en tôle protégée contre la corrosion ainsi que des tuyaux d'évacuation dont le matériel est conforme à la classe de feu B1 selon DIN 4102. Les tuyaux d'évacuation doivent avoir un diamètre nominal de 125~mm .

Veiller en particulier à ce que

• les gains d'évacuation et tuyaux soient aussi courts que possible,
• les tuyaux ne soient pas posés avec des angles importants et des coudes et à ce que le raccordement avec le conduit ne soit pas oblique
• il n'y ait pas de rétrécissements de la section vers le haut (réduction du début).

Pour empêcher la pénetration d'eau (condensation ou eau de pluie) par un conduit de cheminée non couvert, prévoir à proximé de l'aérateur notre séparateur de condensation RV 050-150.

Après montage, le séparateur de condensation doit rester accessible.

Sous réserve de modifications techniques.

Pose

Si vous avez deux apparciels Vario, il faut installer l'aurateur de plan de cuisson entre les deux. Si vous utilisez une table de cuisson à 4ieux, il est conseilé d'installer un aérateur de chaque cote afin que toutes les zones de cuisson soient suffisamment ventilées. Dans ce cas, veiller à ce que l'apport d'air soit suffisant. Si vous avez installé un apparéil à gaz entre les aérateurs de plan de cuisson VL 430/431, vous nevez monter de chaque cote de l'appareil à gaz deux déflecteurs d'air LS 330 qui améliorent l'aspiration et évitant l'extinction de la flamme par le courant d'air lorsque la table de cuisson à gaz est réglée en position faux doux. Si l'appareil à gaz n'est monté que d'un cote pres d'un aérateur de plan de cuisson, il suffit de monter un seul déflecteur LS 330 de ce cote.

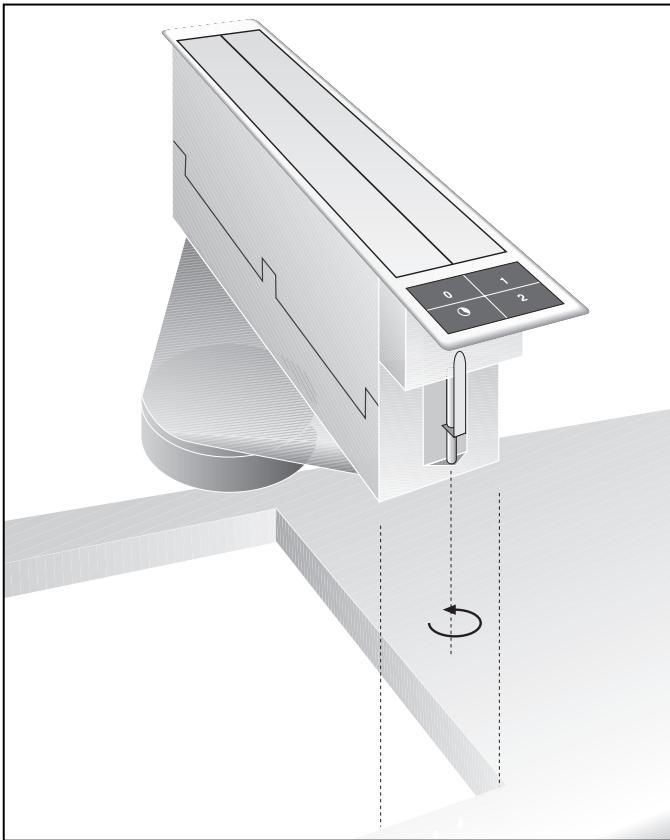

Remarque: le fonctionnement de l'aérateur près d'une table de cuisson à gaz VG 411 est interdit.

Poser l'aérateur directement contre l'appareil Vario, sans laisser d'espace intermédiaire.

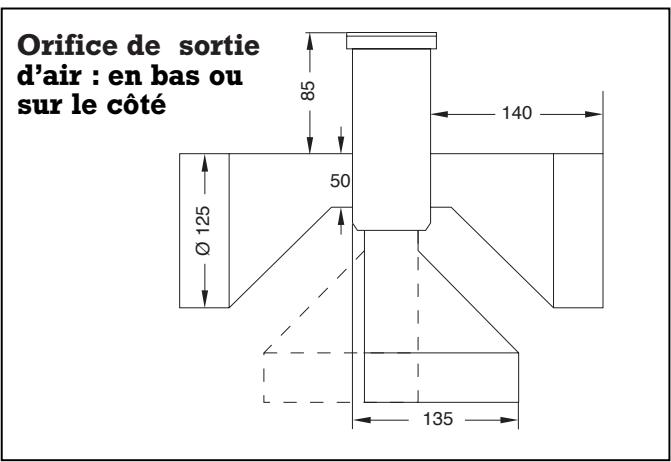

• En série, l'orifice de sortie d'air est situé en bas. Pour déplacer l'orifice sur le côte, procédé de la manière suivante :

• Desserrer les vis de la tubulure d'aspiration et enlever la tubulure.

• Desserrer les vis du couvercle latéral.

• Visser la tubulure d'aspiration sur l'orifice latéral. Revisser le couvercle sur l'orifice du bas.

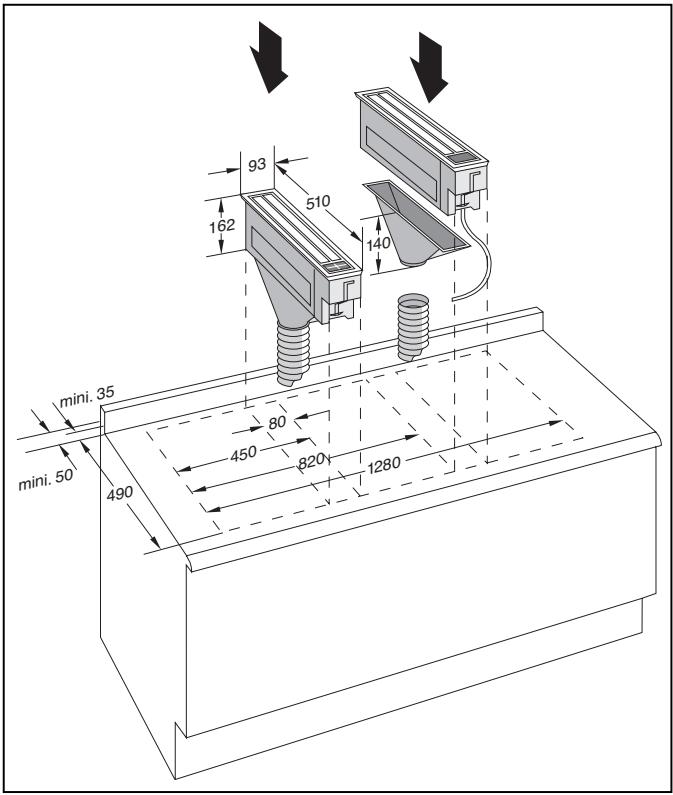

• Réaliser la découvertes dans le plan de travail pour un ou plusieurs années Vario, conformément au schéma de pose.

• Enlever le film protecteur de la bande d'étanchéité. Coller la bande d'étanchéité sur la découpe, à l'arrière et à l'avant de façon qu'elle déborde de moitié vers l'intérieur.
• Sur le côté longitudinal de l'appareil, enforcer le joint dans la rainure prévue à cet effet.

• Tourner les tendeurs sur le côté. Introduire l'appareil horizontally dans la découpe et l'ajuster.

Remarque: ne pas coller l'appareil avec du silicone sur le plan de travail.

• Faire pivoter les tendeurs sous le plan de travail et serrer. Ne pas trop serrer les tendeurs, veiller à ce que le joint d'étanchéité soit régulier.
• Relier l'aérateur au groupe extracteur par un tuyau Aluflex DN.
• Brancher l'aérateur au groupe extracteur au moyen de la fiche à 4 broches.

En cas d'évacuation de l'air par le mur extérieur, nous conseillons d'utiliser notre caisson mural téléscopique TM 180-043.

Pose du bandeau d'extrémité AL 400-000

Le bandeau d'extrémité s'installe sur le côté de l'aérateur, si ce dernier est posé sur d'autres apparêils Vario et forme la finition gauche ou droite de cet ensemble d'appareils.

Le bandeau d'extrémité n'entraine pas de modification des dimensions de la découverte, mais il faut tener compte du bandeau dans la largeur totale de l'ensemble.

Le bandeau se coince sur le côté formant la fin de l'ensemble d'appareils, sous le bloc filtrant. Les crochets latéraux du bandeau s'engrenent dans les creux prévus à cet effet sur l'aérateur.

Branchement VL 431

Branchement électrique

Notez les indications figurant sur la plaque signalétique.

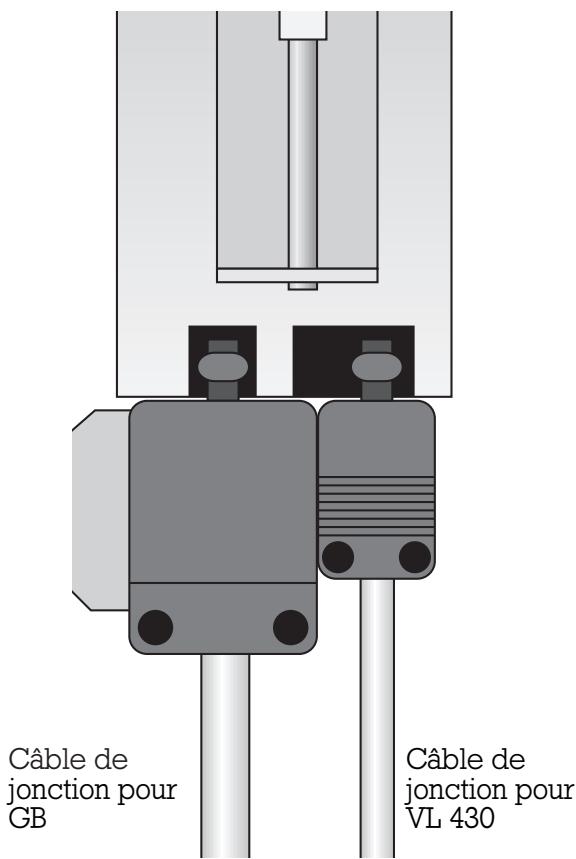

Pour le branchement électrique entre l'érateur Vario et le bloc extracteur, respecter les schémas de branchement.
