MAESTRO CLASSIC - Téléphone fixe BELGACOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléphone fixe
Marque	BELGACOM
Modèle	MAESTRO CLASSIC
Alimentation	Ligne téléphonique (non alimenté secteur)
Mode de numérotation	Fréquence vocale (DTMF) ou impulsions (sélectionnable)
Mémoires directes	10 touches (M1 à M10), jusqu'à 20 chiffres par mémoire
Répétition du dernier numéro	Oui, via touche dédiée
Écoute commune	Oui, haut-parleur intégré, volume réglable
Amplification de réception	+6 dB (touche dédiée)
Signal de sonnerie	Volume réglable (5 niveaux) et 4 tonalités
Indicateur visuel d'appel	Diode LED
Fonction Mute	Oui, touche silencieux
Verrouillage clavier	Total, interzonal/international, ou avec exceptions (M1-M10)
Mot de passe	Code personnel 4 chiffres pour protéger réglages
Connexion appareils auditifs	Oui, inductive
Montage mural	Possible (vis 4x40 mm)
Compatibilité centraux privés	Oui, avec réglages spécifiques (AGC, impédance)
Raccordement	Câble de ligne RJ11, cordon spiralé RJ11
Poids et dimensions	Standard téléphone filaire
Entretien	Nettoyer avec un chiffon doux et sec

FOIRE AUX QUESTIONS - MAESTRO CLASSIC BELGACOM

Comment régler le volume de la sonnerie ?

Décrochez le combiné ou appuyez sur la touche haut-parleur, puis enfoncez la touche de programmation. Tapez 5, puis choisissez un niveau de 0 à 4 (0 coupe la sonnerie). Confirmez avec la touche de programmation.

Comment programmer une mémoire abrégée (M1-M10) ?

Décrochez ou appuyez sur haut-parleur, attendez la tonalité. Appuyez sur programmation, puis sur la touche mémoire désirée (M1 à M10). Composez le numéro (max 20 chiffres), insérez des pauses avec la touche pause si nécessaire. Appuyez sur programmation pour valider.

Comment verrouiller le clavier ?

Assurez-vous d'avoir programmé un mot de passe. Décrochez ou appuyez sur haut-parleur, appuyez sur programmation, entrez votre mot de passe, puis selon le type de verrouillage : tapez ## pour verrouillage total, #0 pour interzonal/international, ou # pour verrouillage total sauf M1-M10. Terminez par programmation.

Comment utiliser la fonction écoute commune ?

Pendant une communication, appuyez sur la touche haut-parleur. La conversation est audible via le haut-parleur. Vous pouvez régler le volume avec les touches de volume. Pour revenir au combiné, décrochez-le ou appuyez à nouveau sur haut-parleur.

Comment répéter le dernier numéro composé ?

Décrochez ou appuyez sur haut-parleur, attendez la tonalité, puis appuyez sur la touche de répétition (dernier numéro composé). Le numéro est automatiquement recomposé.

Comment régler le volume du haut-parleur ?

Décrochez ou appuyez sur haut-parleur, attendez la tonalité. Appuyez sur programmation, puis sur haut-parleur. Choisissez un niveau de 1 à 5 en appuyant sur la touche correspondante. Confirmez avec programmation.

Comment changer le mot de passe ?

Décrochez ou appuyez sur haut-parleur, appuyez sur programmation, entrez l'ancien mot de passe, tapez 0, puis entrez le nouveau mot de passe (4 chiffres) ou 0 pour l'effacer. Terminez par programmation.

Comment passer du mode impulsions au mode fréquence vocale ?

En cours d'appel, appuyez sur la touche * (astérisque). Cela convertit temporairement le mode impulsions en fréquence vocale, utile pour les services interactifs.

Comment amplifier le volume d'écoute du combiné ?

Pendant la communication, appuyez sur la touche +6 dB. L'amplification s'active et s'entend dans le combiné. Appuyez à nouveau pour désactiver.

Comment rétablir les réglages d'usine ?

Décrochez ou appuyez sur haut-parleur, appuyez sur programmation, tapez R (touche R), puis tapez 0 trois fois, et appuyez sur programmation. Les mémoires et le dernier numéro ne sont pas effacés.

MODE D'EMPLOI MAESTRO CLASSIC BELGACOM

Réglages de base 6 Réglage du mode de numérotation 6 - Réglage du volume du signal de sonnerie............................7 Choix de la tonalité du signal d'appel 7 - Réglage du volume du haut-parleur 8 - Introduction d'un mot de passe 8 Changement du mot de passe 9 - Verrouillage du clavier 9 - Verrouillage total 9 - Verrouillage interzonal et international 10 Verrouillage total à l'exception des mémoires directes 10 - Programmation des mémoires (M1... M10) 11 - Modification d'un réglage verrouillé 12 • Retour aux réglages initiaux 12 - Réglages réservés à l'installateur 13

Utilisation du maestro classic 14

Appel via le clavier 14 - Appel via le clavier, combiné raccroché 14 - Appel via les touches de mémoire (M1... M10) 14 - Répetition du dernier numéro composé via le clavier.15 - Mémorisation du dernier numéro composé via le clavier...15 Effacement du dernier numéro composé 15 - Débranchement momentané du microphone 16 - Touches de fonction F1... F4 16 Passage momentané du mode "impulsions" au mode "fréquence vocale". 16 - Réception amplifiée (±6 db) 17 Raccordement d'appareils auditifs 17 - Écoute commune 17 - Touche 'R' 17

Installation du POSTE 18

Raccordement du poste 18 Montage mural 19 Pose de l'étiquette et du support d'étiquette 20

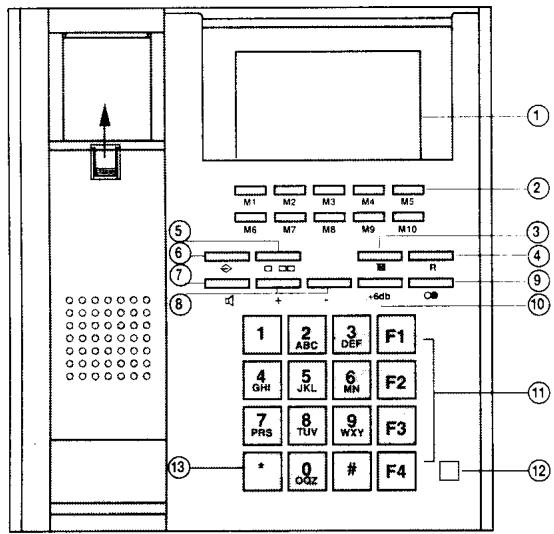

1. Etiquette
2. Touches des mémoires directes
3. Touche «silencieux» (mute)
4. Touche R (touche de transfert)
5. Touche «pause»
6. Touche de programmation
7. Touche «haut-parleur»
8. Touches de volume
9. Touche de répetition du dernier numéro formé
10. Touche d'amplification (+ 6 dB)
11. Touches de fonction
12. Témoin lumineux - LED
13. Touche de commutation de la numérotation (impulsions vers fréquence vocale)

Le poste téléphonique de BELGACOM. Maestro Classic, met tout le comportement à portée.

Il vous offre les facilités suivantes :

Numérotation abrégée

Une simple pression sur une des touches M1 à M10 vous permet de composer un numéro préalablement programmé.

Signal de sonnerie

Vous sous-poucez régler le volume et le rythme des tonalités. Si vous désactivez le signal de sonnerie un appel entrant est signale par une diode LED.

- Écoute commune

Grâce au haut-parleur intégré, plusieurs personnes se trouvant à proximité de l'appareil peuvent suivre la communication avec vous.

-Répartition du dernier numéro formé

Lorsque l'appel est occupé ou ne décroche pas, vous pouvez répéter automatiquement le numéro par simple pression d'une touche à condition d'avoir composé le numéro via le clavier.

Répétition différée du nombre

Vous pouvez également mémoriser le dernier numéro formé pour le recomposer autant de fois que vous le désirez.

Mot de passe

Le mot de passe vous permet de protégerr toutes les activités programmées.

De la vente, personne ne pourrait les modifier à vous insu.

Cette fonction vous permet d'éviter que votre interlocuteur n'entende vos conversations privées.

Verrouillage du clavier

Cette fonction permet de limiter la formation de certains numéros.

Réglages de base

Les postes sont livrés avec les réglages de base suivants:

• Type de ligne: réseau public Mode de numérotation: fréquence vocale
• Niveau de l'écoute commune : 3
• Tonalité d'emploi: N° 1
• Niveau du volume de sonnerie: 4 (niveau max.)

Vous pouvez modifier vous-même ces réglages de base.

Remarque :

Tous les réglages commençant par la touche de programmation doivent se terminer par la touche de programmation. Si le réglage est accepté par le poste, on entend 1 BIP, s'il n'est pas accepté, 3 BIPS.

Réglage du mode de numérotation

Décrochez le combiné ou enfoncez la touche haut-parleur et attendez la tonalité de numérotation. Enfoncez la touche de programmation. 4] 2] Introduisez le code 42 pour passer en mode "impulsions". Terminez par une pression de la touche de programmation. Raccrochez le combiné ou enfoncez la touche.

Si vous désirez remettre le mode de numérotation sur «fréquence vocale», répétez la procédure, mais introduisez le code 41 au lieu de 42.

Réglage du volume du signal de sonnerie

Le volume du signal de sonnerie a 5 niveaux : 0, 1, 2, 3, 4.

Décrochez le combiné ou enfoncez la touche haut-parleur et attendez la tonalité de numérotation. Enfoncez la touche de programmation. 5 Enfoncez la touche 5. Enoncez ensuite une des touches 0...4.

Vous entendez le volume ainsi réglé via le haut-parleur.

Confirmez votre choix par une pression de la touche de programmation. Raccrochez le combiné ou enfoncez la touche.

Si vous enfoncez la touche 0, vous débranchez le signal de sonnerie. Les appels sont uniquement visualisés par la diode LED

Choix de la tonalité du signal d'appel

Il existe 4 tonalités différentes pour signaler les appels : 1, 2, 3, 4.

Décrochez le combiné ou enfoncez la touche haut-parleur et attendez la tonalité de numérotation. Enfoncez la touche de programmation. Enoncez la touche 6 ; vous entendez le rythme des tonalités ainsi réglé via le haut-parleur. Enoncez ensuite une des touches 1...4 ; vous entendez le nouveau rythme des tonalités ainsi réglé via le haut-parleur. Confirmez votre choix en enfoncez la touche de programmation. Raccrochez le combiné ou enfoncez la touche

Réglage du volume du haut-parleur

Cinq niveaux de volume sont disponibles pour le haut-parleur : 1, 2, 3, 4, 5.

Décrochez le combiné ou enfonsez la touche haut-parleur et attendez la tonalité de numérotation. Enfoncez la touche de programmation. Enfoncez la touche haut-parleur.

Enfoncez ensuite l'une des touches 1...5 ; vous entendez le niveau du volume par le haut-parleur. Confirmez votre choix en enfonceant la touche de programmation. Raccrochez le combiné ou enfoncez la touche

Introduction d'un mot de passe

Vous pouvez protéger vos réglages par un mot de passe personnel de 4 chiffres. Les touches F1, F2, F3 et F4 ne peuvent pas être utilisées.

Décrochez le combiné ou enfoncez la touche et attendez la tonalité de numérotation. Enfoncez la touche de programmation. Enfoncez la touche 0. Introduisez votre code personnel de max. 4 chiffres via le clavier. Terminez en appuyant sur la touche de programmation. Raccrochez le combiné ou enoncez la touche

Changement du mot de passe

Vous pouvez changer ou effacer le mot de passe personnel.

Décrochez le combiné ou enfoncez la touche et attendez la tonalité de numérotation. Enfoncez la touche de programmation. Introduisez votre ancien code personnel. Enoncez la touche 0. Introduisez votre nouveau code personnel de max. 4 chiffres. ou le chiffre 0 pour l'effacer. Terminez en appuyant sur la touche de programmation. Raccrochez le combiné ou enoncez la touche

Verrouillage du clavier

Pour éviter que d'autres personnes n’établissent des appels au départ de votre poste, vous pouvez verrouiller le clavier. Introduisez d’abord votre mot de passe comme décrit ci-dessus. Trois verrouillages sont alors possibles.

Verrouillage total

Dans ce cas, les numéros d'urgence 100, 101 et 112 peuvent être appelés.

Décrochez le combiné ou enfoncez la touche et attendez la tonalité de numérotation. Enoncez la touche de programmation. Introduisez votre mot de passe personnel (4 chiffres). Enoncez deux fois la touche#.

Terminez par une pression de la touche de programmation. Raccrochez le combiné ou éteignez la touche

Verrouillage interzonal et international

Dans ce cas, les numéros zonaux peuvent être appelés.

Décrochez le combiné ou enfoncez la touche et attendez la tonalité de numérotation. Enfoncez la touche de programmation. Introduisez votre mot de passe personnel (4 chiffres). Enfoncez les touches «#, 0 ». Enfoncez la touche de programmation. Raccrochez le combiné ou enfoncez la touche 1.

Verrouillage total à l'exception des mémoires directes M1... M10

Dans ce cas, seuls les numéros programmes en mémoire peuvent être appelés ainsi que les numéros d'urgence 100, 101 et 112.

Décrochez le combiné ou enforesez la touche et attendez la tonalité de numérorotation. Enforcez la touche de programmation.

Introduisez votre mot de passe personnel (4 chiffres). Enoncez la touche #. Enforcez la touche de programmation. Raccrochez le combiné ou enforcez la touche.

Remarques :

1. Lorsque votre clavier est verrouillé, la fonction "répartition du dernier numéro formé" est également verrouillée.
2. Si votre clavier est verrouillé et que vous désirez établir un appel non autorisé, procédez comme suit : Décrochez le combiné ou enflez la touche et attendez la tonalité de numérotation. Enflez la touche de programmation. Introduisez votre mot de passe personnel (4 chiffres). Enflez la touche *. Composez le numéro de téléphone désiré. Raccrochez après la communication, le clavier est à nouveau verrouillé comme vous l'aviez réglé initialement.

Programmation des mémoires M1... M10

Voussouspoucezprogrammer10numerosdetelephonede maximum20chiffres. Despausespeuventetreprogrammées(max.5parnummer). Cependant, chaque pauseinsereedoitetreconsideree commeun chiffre.

Décrochez le combiné ou enfoncez la touche et attendez la tonalité de numérotation. Enfoncez la touche de programmation. = Enfoncez la touche Mx (x = 1 - 10). Introduisez le numéro de téléphone que vous désirez mémoriser, éventuellement avec la pause de numérotation (touche ). Le numéro est stocké dans Mx. Enfoncez la touche de programmation. Répétez la procédure pour tous les numéros que vous désirez programmer (max. 10). Raccrochez le combiné ou enoncez la touche

Remarques :

• Pour la mémorisation d'un numéro pour lequel une seconde tonalité de numérotation est requise, par exemple, un numéro international, il faut insérer (à l'aide de la touche pause) une ou plusieurs pauses après la programmation du 00. La procédure n'est d'application que pour les anciens centraux qui fonctionnent uniquement en mode par impulsions.
• Modification d'un numéro programme : si vous suivez la procédure décrite ci-dessus, l'ancien numéro est automatiquement remplacé par le nouveau.
• Effacement d'un emplacement de mémoire : appuyez sur la touche pause au lieu d'introduire le numéro.

Modification d'un réglage verrouillé

Décrochez le combiné ou enfoncez la touche Enfoncez la touche de programmation. Introduisez votre code personnel. Continuez avec le code de réglage désir. Enfoncez la touche de programmation. Raccrochez le combiné ou enfoncez la touche

Retour aux réglages initiaux

Ce réglage permet de rétablir les réglages de base que votre poste présente à la sortie de la téléboutique. (Le dernier numéro composé et les numéros programmes en mémoire restent mémorisés.)

Décrochez le combiné ou enforcez la touche. Enforcez la touche de programmation.

Enoncez la touche R. 0 Enoncez 3 x la touche O. Enforcez la touche de programmation. Raccrochez le combiné ou enforcez la touche

Réglages réservés à l'installateur

Un poste raccordé sur des commutateurs privés doit être adapté de la manière suivante :

• Réglage pour centraux privés ou ligne réseau (AGC on/OFF)

Décrochez le combiné ou enfoncez la touche . Enfoncez la touche de programmation. 2) 2] Introduisez le code 22 pour un raccordement derrière un central privé. 2) 1) ou le code 21 pour une installation sur une ligne réseau publique. Enfoncez la touche de programmation. Raccrochez le combiné ou enfoncez la touche.

• Réglage de l'impédance de ligne

Décrochez le combiné ou enfoncez la touche Enfoncez la touche de programmation. 3] 2] Introduisez le code 32 pour sélectionner l'impédance complexe. 31 ou le code 31 pour sélectionner l'impédance 600 ohms. Raccrochez le combiné ou enfoncez la touche.

Remarque importante : Si vous verrouillez le clavier d'un poste utilisé derrière un commutateur privé, les numéros d'urgence 100, 101 et 112 ne peuvent plus être appelés.

Utilisation du maestro® classic

Après les réglages susmentionnés, votre poste est prêt à l'emploi. Il vous donnera un maximum de comportement phonique, tant pour les appels entrants que sortants.

Appel via le clavier

Décrochez le combiné et attendez la tonalité de numérotation. Composez le numéro désiré. Vous êtes en communication. À la fin de la communication, raccrochez.

Appel via le clavier, combiné raccroché

Enfonsez la touche et attendez la tonalité de numérotation.

Composez le numéro désiré. Attendez l’établissement de la communication. Décrochez le combiné. Vous êtes en communication. À la fin de la communication, raccrochez.

Appel via les touches de mémoire M1... M10

Décrochez le combiné ou enfoncez la touche et attendez la tonalité de numérotation. Mx Enoncez la touche de mémoire désirée (M1.. M10). Attendez l'établissement de la communication. Si le numéro a été composé en mode combiné raccroché, décrochez dès que la communication est établie. Vous pouvez parler. À la fin de la communication, raccrochez.

Répartition du dernier numéro composé via le clavier

Décrochez le combiné ou enfoncez la touche et attendez la tonalité de numérotation. Enfoncez la touche "dernier numéro composé". Le dernier numéro est automatiquement composé.

Remarque : Lorsque le clavier est verrouillé, la fonction "rappel du dernier numéro composé" est également verrouillée.

Mémorisation du dernier numéro composé via le clavier

Le dernier numéro composé peut toujours être mémorisé sous l’une des touches M1-M10 si, par exemple, aucune réponse n’a été donnée à votre appel ou que la ligne est occupée et qu’entre-temps vous désirez établir un autre appel.

Décrochez le combiné ou enfoncez la touche et attendez la tonalité de numérotation. Enfoncez la touche de programmation. = Enoncez une touche M1... M10, selon l'emplacement de mémoire où vous désirez stocker le numéro. Enfoncez la touche "dernier numéro composé". Enfoncez la touche de programmation. Raccrochez le combiné ou enfoncez la touche La composition du numéro mémorisé est identique à celle d'un numéro abrégé.

Effacement du dernier numéro composé

Décrochez le combiné ou enfoncez la touche et

attendez la tonalité de numérotation.

Enforcez la touche de programmation.

Enoncez la touche "dernier numéro composé" et ensuite la touche pause.

Enforcez la touche de programmation.

Raccrochez le combiné ou enforesez la touche

Débranchement momentané du microphone

Si vous enfoncez la touche, vous débranchez le microphone ; de ce fait, votre interlocuteur ne peut entendre les conversations que vous menez en privé. Lorsque cette fonction est activée, vous entendez un bip à intervalles réguliers. Si vous enfoncez à nouveau la touche, vous rétablissez la conversation avec votre interlocuteur.

Touches de fonction F1... F4

Ces touches sont exclusivement destinées à certaines fonctions sur des centraux téléphoniques privés.

Passage momentané du mode «impulsions» au mode «fréquence vocale

Lorsque vous êtes raccordé à un central du type électromécanique, la communication est établie par des impulsions. Si vous désirez toutefois «communiquer» avec des ordinateurs, télécophones ou réaliser des opérations bancaires à domicile, enfoncez la touche*. Cette touche convertit votre poste en un poste à fréquence vocale.

Remarque:

Lorsque votre poste est en mode impulsions et que vous souhaitez la répétition du dernier numéro composé, c'est le dernier numéro composé en mode impulsions qui sera envoyé.

Réception amplifiée (± 6 db)

6 dB Vous pouvez amplifier le niveau de réception de 6 dB en enfonçant la touche Si, pendant la communication, vous désirez abaisser le niveau, vous devez enfoncer à nouveau la touche. Cette amplification est uniquement audible dans le combiné; elle n'est pas audible dans le haut-parleur.

Raccordement d'appareils auditifs (pour malentendants)

Le combiné est équipé d'une connexion inductive qui permet d'entendre la communication avec un appareil auditif.

Écoute commune

Si vous êtes en communication, vous pouvez faire entendre la conversation à d'autres personnes se trouvant près de vous, en appuyant sur la touche ±. Vous pouvez régler le volume en appuyant sur les touches.

Touche 'r

La touche 'R' est réservée à certaines fonctions sur des centraux téléphoniques privés.

Raccordement du POSTE

Dans la boîte d'emballage vous trouvez : un combiné téléphonique, un poste, un cordon spirale, un cable de ligne, une fiche tétrapolaire, une étiquette et un support d'étiquette. Après quelques opérations simples, votre poste est prêt à l'emploi.

1. Raccordement du combiné téléphonique (fig.1)

Enforcez le connecteur du cordon spiralé, côté court, dans la fiche femelle se trouvant dans le combiné téléphonique jusqu'à ce que vous entendiez un clic.

Le connecteur, avec longue extrémité, se trouvant à l'opposé, se raccorde à l'arrière de l'appareil. Enforcez-le également jusqu'à ce que vous entendiez un clic et placez la partie non spiralée du cordon dans la rainure.

2. Raccordement du cordon de ligne (fig.1)

Enlevez l’une des fiches à l’arrière de l’appareil jusqu’à ce que vous entendiez un clic et l’autre dans la fiche tétrapolaire BELGACOM. Via les rainures, vous pouvez faire passer le cordon de raccordement vers le haut ou vers le bas.

Le poste est prêt à l'emploi.

Le poste peut également être utilisé comme poste mural. Pour fixer l'appareil au mur, vous devez placer deux vis du type 4× 40 comme suit:

L'appareil téléphonique est attaché par deux points de fixation ; l'installation se fait en poussant le poste vers le bas. Pour maintenir verticalement le combiné téléphonique lors du montage mural, vous devez retirer la pièce intercalaire, la faire pivoter sur, puis la replacer. Vous obtenez un rebord auquel s'accroche le combiné (Fig. 2).

Pose de l'étiquette et du support d'étiquette

Après la programmation de votre poste, vous pouvez inscrire les noms ou les numéros de téléphone des mémoires abrégées sur l'ETIQUETTE. Placez alors l'étiquette et ensuite le support en plastique, en le faisant glisser dans les encoches prévues à cet effet.

Raccordement câble de ligne (RJ 11) fig. 1 Raccordement cordon spiré (RJ 11)

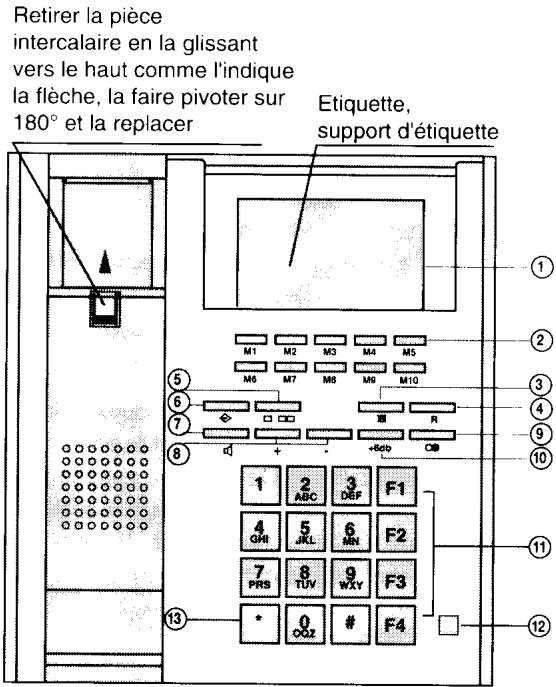

Fig. 2 Retirer la pièce intercalaire en la glissant vers le haut comme l'indique la flèche, la faire pivoter et la replacer

Fig. 3
