REVOX A77 - Enregistreur à bande STUDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Magnétophone à bande stéréo
Caractéristiques techniques principales	2 pistes, 4 canaux, bande de 1/4 pouce
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	430 x 300 x 150 mm
Poids	Environ 10 kg
Compatibilités	Compatible avec les bandes audio de 1/4 pouce
Type de batterie	Non applicable
Tension	220-240 V
Puissance	Environ 50 W
Fonctions principales	Enregistrement, lecture, rembobinage, avance rapide
Entretien et nettoyage	Nettoyer les têtes de lecture et d'enregistrement régulièrement, vérifier les courroies
Pièces détachées et réparabilité	Disponibilité variable, pièces communes disponibles chez des revendeurs spécialisés
Sécurité	Ne pas exposer à l'humidité, débrancher lors de l'entretien
Informations générales	Modèle emblématique des années 70, réputé pour sa qualité sonore

FOIRE AUX QUESTIONS - REVOX A77 STUDER

Pourquoi mon STUDER REVOX A77 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment puis-je résoudre un problème de son faible sur mon STUDER REVOX A77 ?

Vérifiez les réglages de volume sur l'appareil et assurez-vous que les niveaux de sortie sont correctement ajustés. Inspectez également les câbles audio pour des connexions lâches ou endommagées.

Que faire si les bandes magnétiques ne s'enroulent pas correctement ?

Assurez-vous que la bande est correctement installée sur les bobines. Vérifiez également que les guides de bande ne sont pas obstrués ou mal alignés.

Comment régler la vitesse de lecture sur le STUDER REVOX A77 ?

Utilisez les boutons de contrôle de vitesse situés sur le panneau avant de l'appareil pour ajuster la vitesse de lecture entre 19 cm/s et 38 cm/s selon vos besoins.

Pourquoi y a-t-il une distorsion audio sur les enregistrements ?

Cela peut être dû à un niveau d'enregistrement trop élevé. Réduisez le niveau d'entrée et réessayez. Il peut également être utile de nettoyer les têtes d'enregistrement avec un produit approprié.

Comment puis-je nettoyer les têtes d'enregistrement de mon STUDER REVOX A77 ?

Utilisez un chiffon doux imbibé d'alcool isopropylique pour nettoyer délicatement les têtes d'enregistrement. Assurez-vous que l'appareil est éteint avant de procéder au nettoyage.

Que faire si l'appareil fait un bruit de grattage pendant la lecture ?

Vérifiez si la bande est en bon état et n'est pas usée. Assurez-vous également que les têtes et les rouleaux sont propres et bien entretenus.

Comment puis-je effectuer un réglage de bias sur le STUDER REVOX A77 ?

Utilisez un enregistreur de test et suivez le manuel d'utilisation pour ajuster le réglage de bias selon le type de bande que vous utilisez.

Mon STUDER REVOX A77 affiche un message d'erreur. Que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur et suivez les instructions de dépannage. Si le problème persiste, envisagez de contacter un service de réparation agréé.

MODE D'EMPLOI REVOX A77 STUDER

(pour les tensions encadrées)

Tensions continues: caractères droits, e. g.

Tensions continues: caractères droits, ex.

A. F. Voltages: lettres inclinées, ex.

Voltmètre électronique d'au moins 1 MΩ d'impédance d'entrée

Marquage des condensateurs électrolytiques au tantale

le point rouge indique que le + est à droite

Color Farbe Couleur (pink—rosa—rose**)	Capacitance in μF — Kapazität in μF — Capacité en μF			Working voltage Nennspannung Tension de service IV
	1st digit 1. Ziffer 1er chiffre	2nd digit* 2. Ziffer* 2ème chiffre*	Multiplier Multiplikator Multipicateur
	I	II	III
black—schwarz—noir	-	0	x1	10 V
brown—braun—brun	1	1	x10	-
red—rot—rouge	2	2	-	-
orange—orange—orange	3	3	-	35 V**
yellow—gelb—jaune	4	4	-	6 V
green—grün—vert	5	5	-	15 V
blue—blau—bleu	6	6	-	20 V
violet—violett—violet	7	7	-	-
gray—grau—gris	8	8	x0,01	25 V
white—weiss—blanc	9	9	x0,1	3 V

le point de couleur indique le + et le

multiplicateur

Code des couleurs

Les tensions aux points C et D diffèrent suivant le type et la vitesse de la bande ; les valeurs indiquées sont nominales.

Messpunkte:

Test points:

À 2 pistes env. 200mV 4 pistes env. 140mV à 1kHz et modulation à 0 dB B plage de réglage de la balance ± 7 dB

Points de mesure:

À 35 - 50mV_eff (800 Hz = 3 3/4 in/s)

B	C	D	E

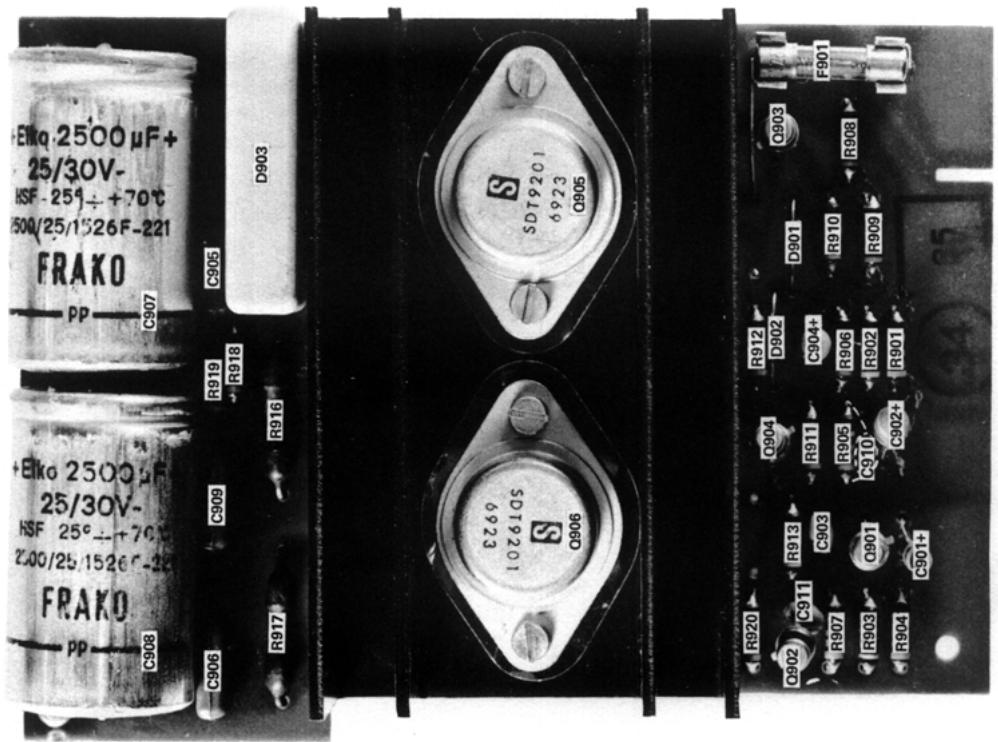

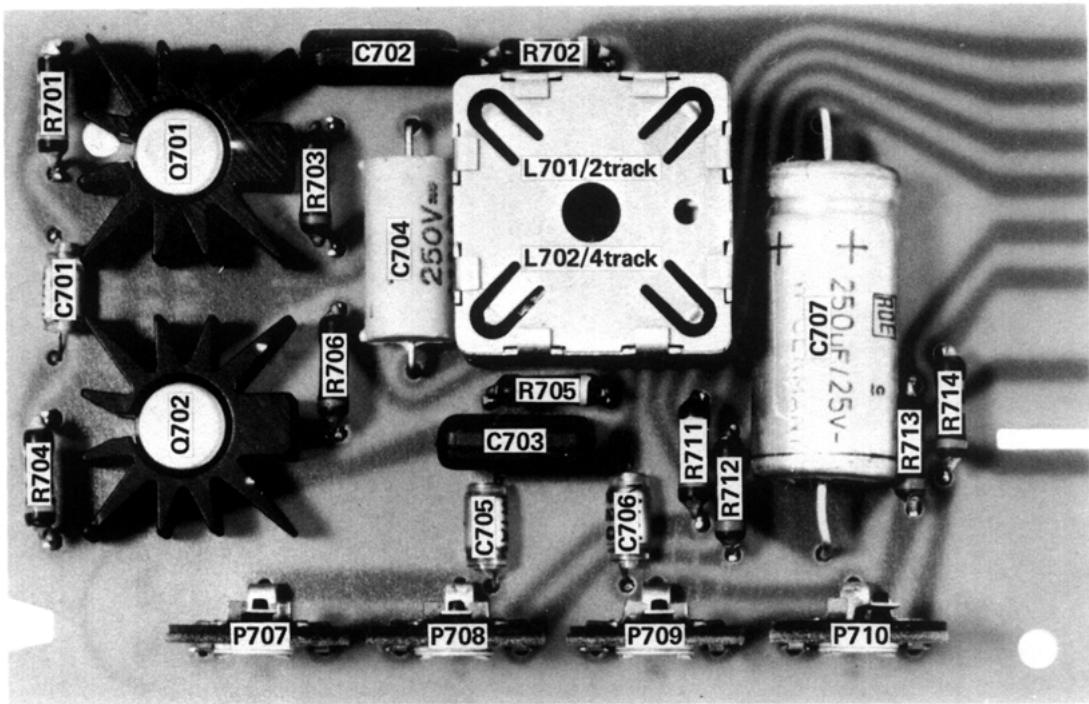

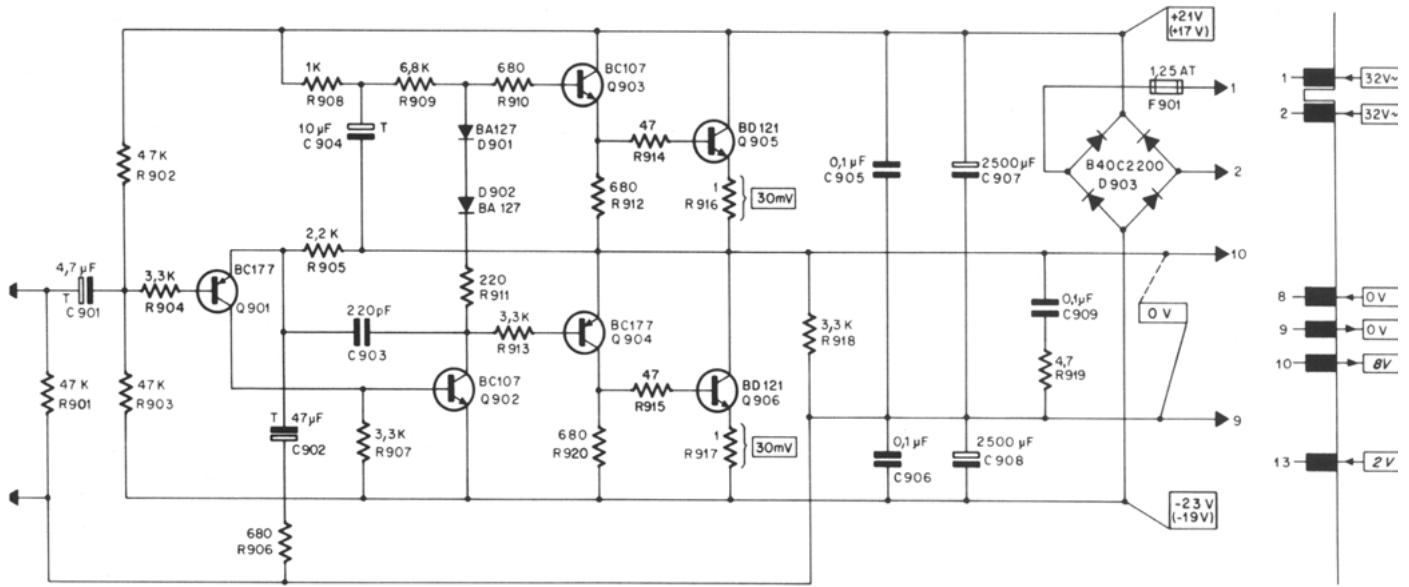

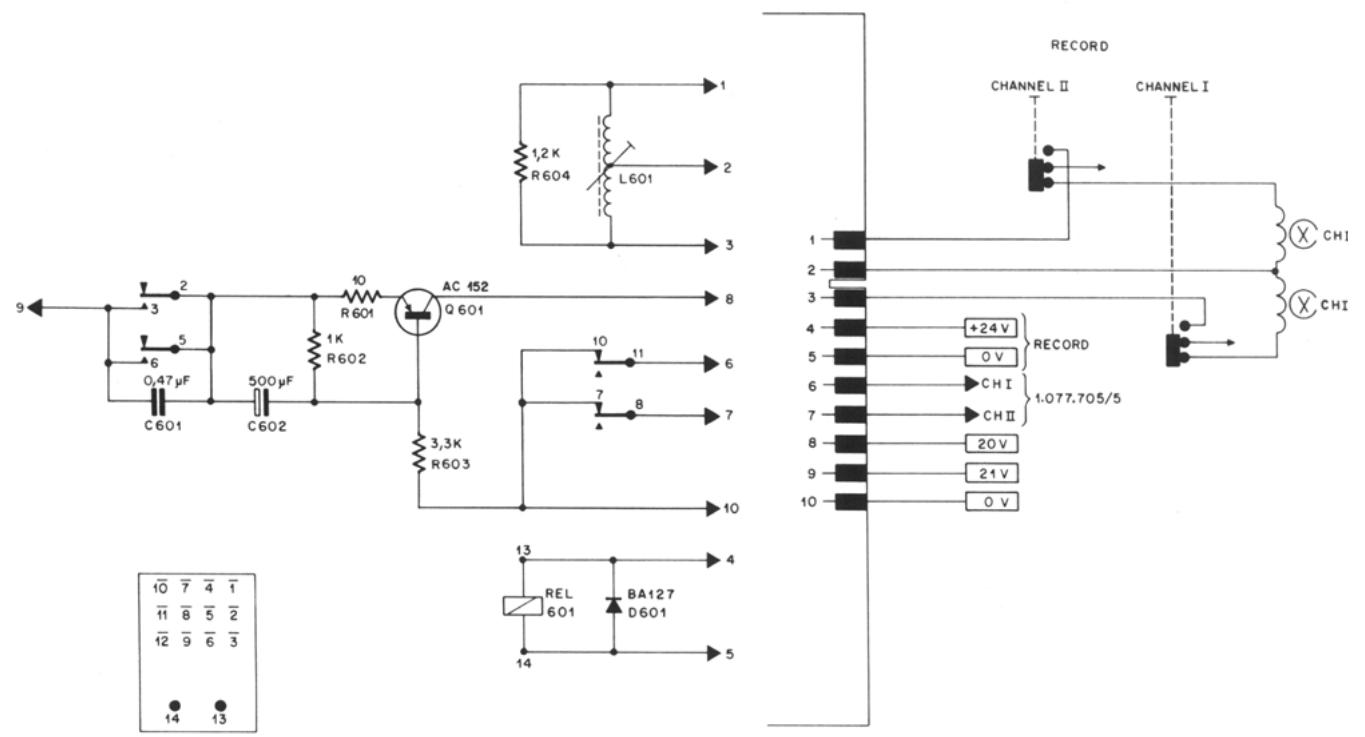

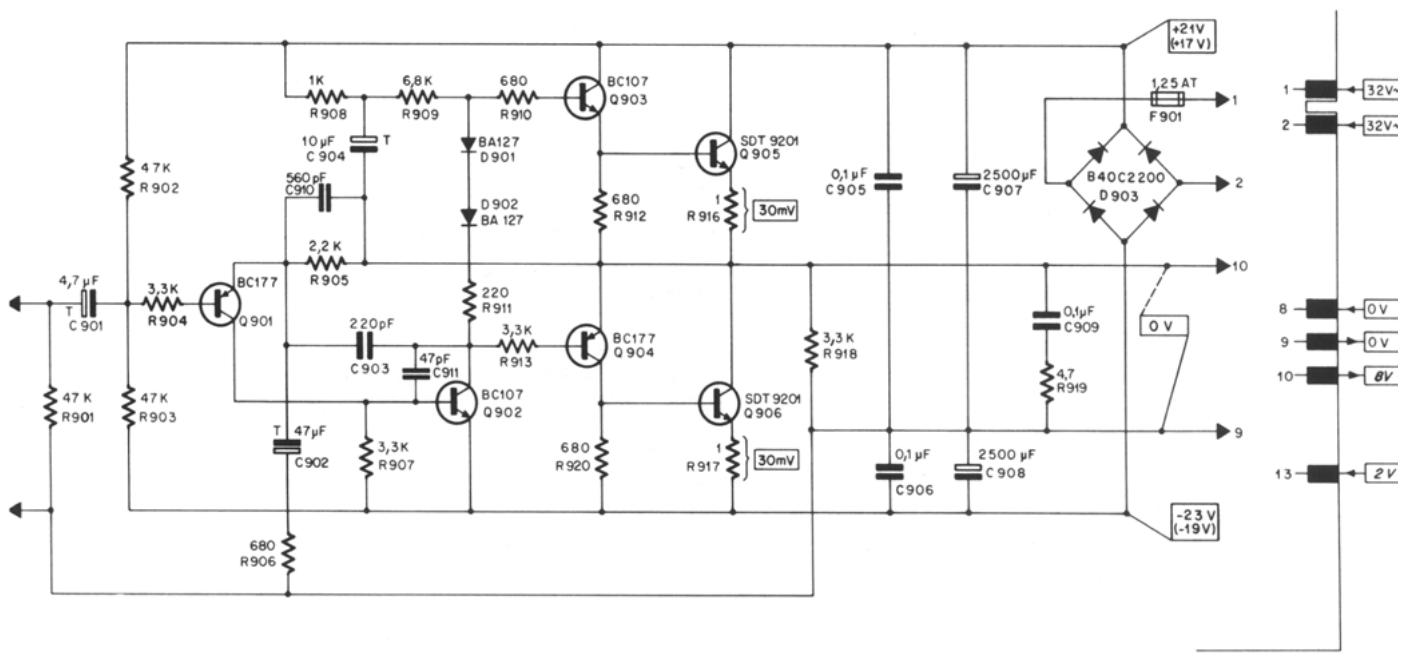

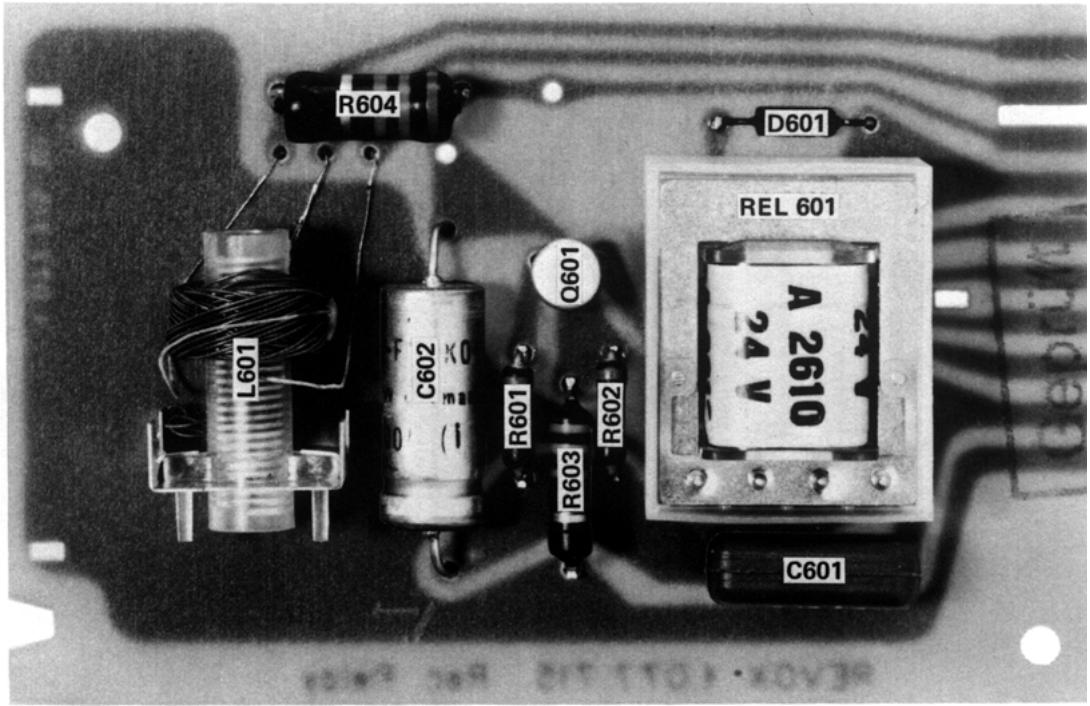

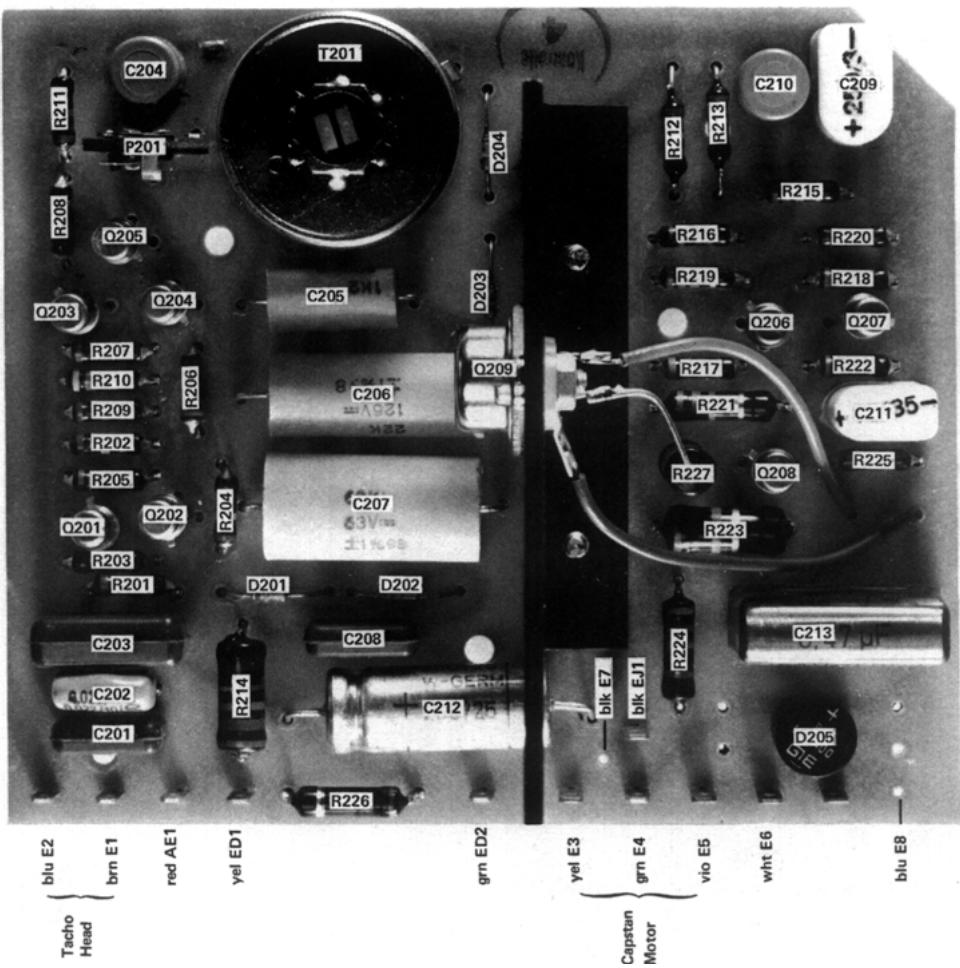

7,5	0,4	3	5	Start (full voltage on motor, Q 209 saturated)Anlauf (volle Spannung am Motor, Q 209 in Sättingung)Démarriage (toute la tension au moteur, Q 209 saturé)
2	10	1	80	Operation (nominal values, depend on motor loading)Betrieb (Richtwerte, abhängig von der Belastung am Motor)Marche (valeurs nominales dépendant de la charge du moteur)
0,8	15	0	200	Speed higher than nominal (no voltage on motor, Q 209 cut off)Drehzahl höher als Solldrehzahl (keine Spannung am Motor, Q 209 gesperrt)Vitesse supérieure à la vitesse nominale (pas de tension au moteur, Q 209 bloqué)

Tensions en volts mesurées par rapport à la masse (0V) avec un voltmètre DC de 20k /V de résistance interne.
