Caractéristiques	Détails
Type de produit	Téléphone IP de bureau
Caractéristiques techniques principales	Écran LCD, 2 lignes, 24 touches programmables, haut-parleur, prise casque
Alimentation électrique	PoE (Power over Ethernet) ou adaptateur secteur
Dimensions approximatives	220 mm x 190 mm x 90 mm
Poids	Environ 1,2 kg
Compatibilités	Compatible avec les systèmes de téléphonie IP Ericsson
Fonctions principales	Appels VoIP, conférence téléphonique, transfert d'appels, messagerie vocale
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via des revendeurs agréés
Sécurité	Protocoles de sécurité pour la protection des données VoIP
Informations générales utiles	Idéal pour les bureaux et les environnements professionnels, nécessite une configuration réseau

FOIRE AUX QUESTIONS - DIALOG 4422 IP OFFICE ERICSSON

Comment réinitialiser le téléphone Ericsson Dialog 4422 IP Office ?

Pour réinitialiser le téléphone, débranchez-le de l'alimentation, puis maintenez enfoncé le bouton de réinitialisation pendant 10 secondes avant de le rebrancher.

Que faire si le téléphone ne s'allume pas ?

Vérifiez si le câble d'alimentation est correctement branché et en bon état. Testez avec une autre prise électrique si nécessaire.

Comment configurer les paramètres de son du téléphone ?

Accédez au menu des paramètres en appuyant sur le bouton 'Menu', puis naviguez vers 'Son' pour ajuster le volume et les tonalités.

Pourquoi le téléphone n’arrive pas à se connecter au réseau ?

Assurez-vous que le câble réseau est correctement connecté et que le routeur fonctionne. Vérifiez également les paramètres de configuration réseau.

Comment ajouter un contact dans le répertoire du téléphone ?

Pour ajouter un contact, allez dans le menu 'Contacts', sélectionnez 'Ajouter', puis entrez les détails du contact et enregistrez.

Comment faire un transfert d'appel ?

Pour transférer un appel, pendant l'appel, appuyez sur le bouton 'Transfert', composez le numéro de destination et appuyez à nouveau sur 'Transfert' pour finaliser.

Que faire si le son est distordu pendant un appel ?

Vérifiez la qualité de votre connexion réseau. Assurez-vous également que le microphone et le haut-parleur ne sont pas obstrués.

Comment mettre à jour le firmware du téléphone ?

Pour mettre à jour le firmware, connectez-vous à l'interface de gestion du téléphone via un navigateur web et suivez les instructions pour télécharger et installer la mise à jour.

Comment régler l'heure et la date sur le téléphone ?

Accédez au menu 'Réglages', sélectionnez 'Date et Heure', puis entrez les informations appropriées et enregistrez.

Comment résoudre les problèmes de qualité d'appel ?

Pour améliorer la qualité d'appel, vérifiez votre connexion internet, redémarrez le téléphone et évitez d'utiliser des appareils électroniques à proximité qui pourraient causer des interférences.

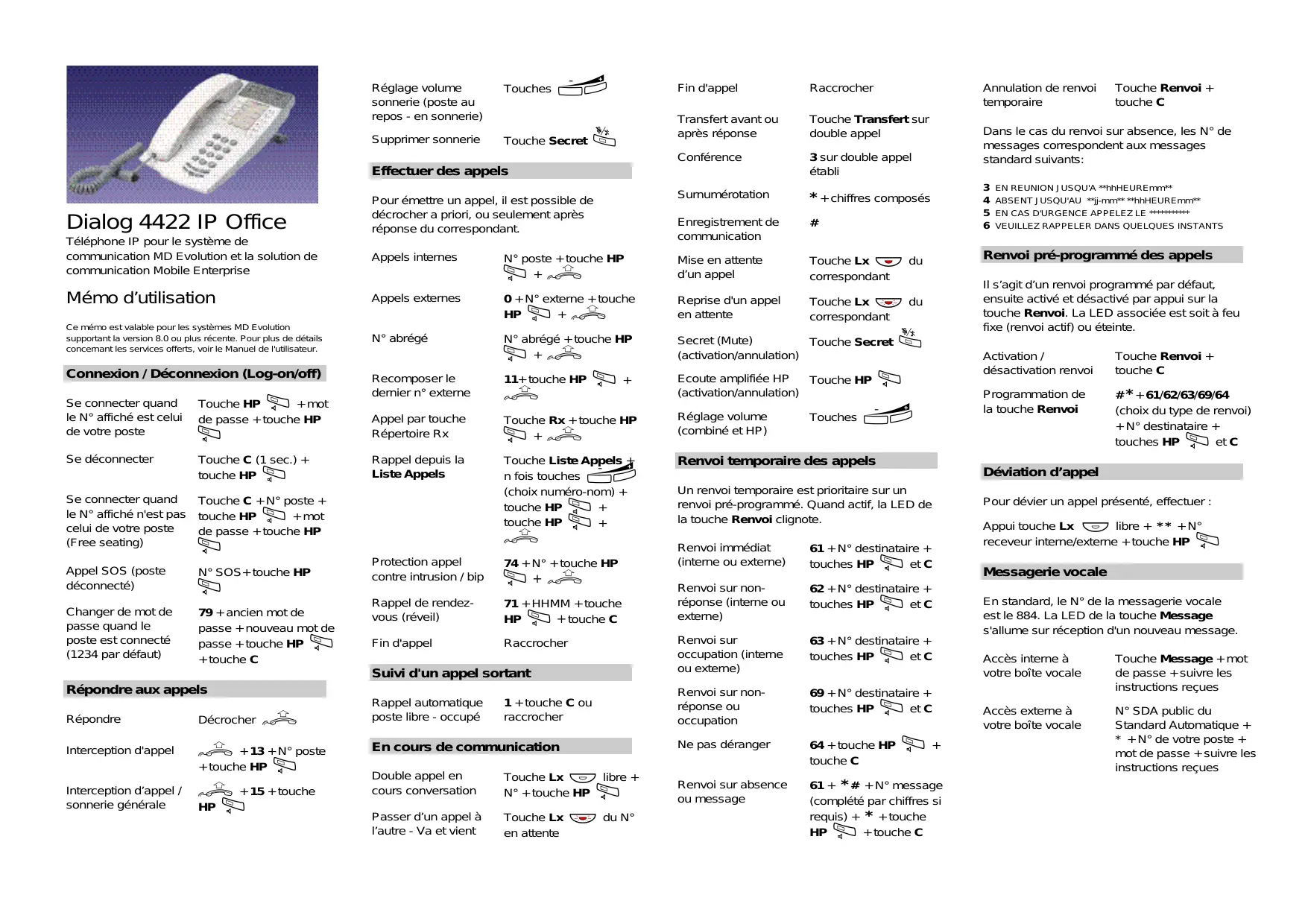

MODE D'EMPLOI DIALOG 4422 IP OFFICE ERICSSON

Téléphone IP pour le système de communication MD Evolution et la solution de communication Mobile Enterprise

Mémo d'utilisation

Ce mémo est valable pour les systèmes MD Evolution supportant la version 8.0 ou plus récente. Pour plus de détails concernant les services offerts, voir le Manuel de l'utiliseur.

Connexion / Déconnexion (Log-on/off)

Se connecter quand le N° affiché est celui de votre poste

Touche HP +mot de passe + touche HP

Se déconnecter

Touche C (1 sec.) + touche HP

Se connecter quand le N^ affiché n'est pas celui de votre poste (Free seating)

Touchec C + N^ poste ^+ touche HP ^+ +mot de passage ^+ touche HP

Appel SOS (postedéconnecté)

N° SOS+ touche HP

Changer de mot de
passe quand le
poste est connecté
(1234 par défaut)

79 + ancien mot de
passe + nouveau mot de
passe + touche HP
+ touche C

Répondre aux appels

Répondre

Décrocher

Interception d'applé

+13+No poste +touche HP

Interception d'appl / sonnerie generale

+15 + touche

Réglage volume sonnerie (poste au repos - en sonnerie)

Touches

Supprimer sonnerie

Touche Secret

Effectuer des appels

Pour émettre un appel, il est possible de décrocher a priori, ou seulement après réponse du correspondant.

Appels internes

N° poste + touche HP

Appels externes

0 + N° externe + touche
HP

N^ abrége

N° abrége + touche HP +

Recomposer le dernier n° externe

11+ touche HP +

Appel par touche
Répertoire Rx

Touche Rx + touche HP

Rappel depuis la
Liste Appels

Touche Lieste Appels +
n fois touches
(choix numero-nom) +
touche HP +
touche HP +

Protection appel contre intrusion / bip

74+N+tocheHP +

Rappel de rendez-vous (réveil)

71+HHMM+touche HP +touche C

Fin d'appel

Raccrocher

Suivi d'un appel sortant

Rappel automatique poste libre - occupé

1 + touche C ou raccrocher

En cours de communication

Double appel en cours conversation

Touche Lx libre + N^ + touche HP

Passer d'un appel à l'autre - Va et vient

Touche Lx du N° en attente

Fin d'essay

Raccrocher

Transfert avant ou après réponse

Touche Transfert sur double appel

Conference

3 sur double appel établi

Surnumérotation

• • chiffres composés

Enregistrement de communication

Mise en attente d'un appel

Touche Lx du correspondant

Reprise d'un appel en attente

Touche Lx du correspondant

Ecoute amplifiée HP (activation/annulation)

Touche HP

Réglage volume (combiné et HP)

Touches

Renvoi temporaire des appels

Un renvoi temporaire est prioritaire sur un renvoi pré-programme. Quand actif, la LED de la touche Renvoi clignote.

Renvoi immediat (interne ou externe)

61 + N° destinataire + touches HP et C

Renvoi sur non-réponse (interne ou externe)

62 + N° destinataire + touches HP et C

Renvoi sur occupation (interne ou externe)

63 + N° destinataire + touches HP et C

Renvoi sur nonréponse ou occupation

69 + N° destinataire + touches HP et C

Ne pas déranger

64 + touche HP + touche C

Renvoi sur absence ou message

Annulation de renvoi temporaire

Touche Renvoi + touche C

Dans le cas du renvoi sur absence, les N^ de messages correspondant aux messages standard suivants:

3 EN REUNION JUSQU'A **hhHEUREmm**
4 ABSENT JUSQU'AU **jj-mm***hhHEUREmm**
5 EN CAS D'URGENCE APPELEZ LE
6 VEUILLEZ RAPPELER DANS QUELQUES INSTANTS

Renvoi pré-programme des appels

Il s'agit d'un renvoi programme par défaut, ensuite activé et désactivé par appui sur la touche Renvoi. La LED associée est soit à feu fixe (renvoi actif) ou éteinte.

Activation / déactivation renvoi

Touche Renvoi + touche C

Programmation de la touche Renvoi

*+61/62/63/69/64 (choix du type de renvoi) +N^ destinataire ^+ touches HP et C

Déviation d'appoint

Pour dévier un appelprésenté, effectuer :

Appui touche Lx libre ^ 其 +^** + N^ receiveur interne/externe ^+ touche HP

Messagerie vocale

En standard, le N° de la messagerie vocale est le 884. La LED de la touche Message s'allume sur réception d'un nouveau message.

Accès interne à votre boîte vocale

Touche Message + mot de passer + suivre les instructions reçues

Accès externe à votre boîte vocale

N^ SDA public du Standard Automatique ^+ * +N^ de votre poste ^+ mot de passer ^+ suivre les instructions reçues

Ecoute de message vocal	3 Ecoute mess. suivant 1 Ecoute mess. précédent 2 Ré-écoute du message 4 Ré-écoute 10s. avant 5 Pause/reprise d'écoute 6 Ecoute 10s. après 7 Demande horodatage 8 Effacement du mess. 8# Efface tous les mess. 0 Rappel correspondant 9 Fin d'écoute
Enregistrer un message dans une boîte vocale (dictaphone)	Composer 885 + touche HP + 8 + le nombre de boîte vocale (= N° poste) +

Postedans un groupement de postes

Interception d'applen en grouch. principal (seconde)

+14 (ou préfixeservice) + touche HP

Passage veille / actif en grouch. principal (seconde)

68 (ou préfixe service) + touche HP + touche C

Ouverture /fermeture d'un groupement

Prefixeservice +N^ groupement ^+ touche HP + touche C

Listedesappels

Le téléphone mémorise une liste de 50 appeals incluant les appeals entrants manqués - consultés ou non, les appeals entrants répondus, et les appeals sortants.

Acceder à la liste des appels

Touche Lieste Appels

Faire défilier la liste des appeals

Touches fois

Appeler un numero - nom de la liste

Touche HP (selection numero-nom) + touche HP +

Effacer un appel de la liste

Touche C + touche HP

Quitter la liste des
appels

Touche Lieste Appels

A noter que sur coupure d'alimentation ou sur Free seating, la liste des appels est effacée.

Fonctionnement avec casque

Activer le mode casque

Touche Casque pendant 5 seconds

Désactiver le mode casque

Touche HP pendant 5 secondes

Répondre aux
appels - mode
casque activé

Touche Lx de l'appei presenté

Fin d'appel Touche C

Effectuer un appel - mode casque activé

Touche Lx libre +N^ + touche HP

Du mode casque au mode combiné

Décrocher

Du mode combiné au mode casque

Touche Casque et raccrocher combiné

Activation écoute amplifiée HP

Touche HP

Désactivation écoute amplifiée HP

Touche Casque

Volume du casque

Touches

Touches du téléphone

	Touches de fonction fixe (5) : Paramètres, Liste Appels, Renvoi, Message, Transfert
	Touches d'appel (3) : Lx
	Touches Répertoire (2) : Rx
C	Touches C - Effacer / Clear Aussi touche annulation en numérorotation - programmation Aussi touche de déconnexion
	Touches Casque
	Touches HP - Haut-parleur Aussi touche validation de numérorotation - programmation Aussi touche de connexion

Touche Secret - Mute
-	Touches +/- - Réglage volume sonnerie ou écoute Aussi touche de navigation en liste appel - programmation

Pictogrammes de I'ecran

Icône	Fonction	Description
	Barre de niveau	Indique le volume de la sonnerie ou de l'écoute haut-parleur
	Liste Appels	Signale appel entrant manqué non consulté
	Liste Appels	Signale appel entrant manqué et consulté
	Liste Appels	Signale un appel entrant répondu
	Liste Appels	Signale un appel sortant
	Barre de défilament	Signale une liste de menu trop longue pour s'afficher sur un écran et la position en liste
	Bouton d'options	Signale l'options sélectionnée
	Bouton d'options	Signale une option non sélectionnée

Configuration du poste

La configuration du téléphone s'effectue via la touche Paramêtres, et porte sur les items listés ci-dessous. Appuyez sur la touche Paramêtres, puis utilisez les touches +/- pour naviguer dans le menu. Pour selectionner un item encadré d'un carre noir, appuyez sur la touche HP, puis effectuez la programmation. Une entrée est validée par la touche HP. La touche C annule la programmation en cours.

Touches programmables	Suiivre le menu
Mélodie de sonnerie	Suiivre le menu
Formats Heure & Date	Suiivre le menu
Langue	Sans objet
Contraste afficheur	Sélect. contraste
Restriction déconnexion	Sans objet
Niveau d'écoute HP	Sélection niveau

Programmation des touches Répertoire

Selection item

Sélection touche
Répéroire

Prog. touche
Répertoire

Validation

Sortie

Programmation de la melodie de sonnerie

Sélection item

Sélection mélodie de sonnerie

Validation

Sortie

Déclaration de Conformité

Par la presente, Ericsson Enterprise AB, S-131 89 Stockholm, déclare que ce terminal est conforme aux impératifs principaux et autres dispositions applicables de la directive européen R&TTE 1999/5/EC. Veuillez consulter : http://www.ericsson.com/sdoc

Ericsson Enterprise AB. Tous droits réservés, Sujet à modification sans préavis. Pour toutes questions concernant le produit, veillez contacter votre distributeur/agree Ericsson Enterprise.

www.ericsson.se/enterprise

© Ericsson Enterprise AB 2005

FR/LZTBS 102 1946 RB1
