ESPRIT CLAVIER 626 - Clavier PARADOX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clavier de commande pour systèmes d'alarme Paradox
Caractéristiques techniques principales	Clavier LCD avec rétroéclairage, interface utilisateur intuitive, prise en charge de plusieurs langues
Alimentation électrique	Alimentation par transformateur 12V DC
Dimensions approximatives	Dimensions : 140 mm x 120 mm x 30 mm
Poids	Environ 300 g
Compatibilités	Compatible avec les systèmes d'alarme Paradox de la série MG et SP
Type de batterie	Non applicable (fonctionne avec alimentation externe)
Tension	12V DC
Puissance	Consommation maximale : 100 mA
Fonctions principales	Activation/désactivation de l'alarme, programmation de zones, affichage des états du système
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le réseau de distributeurs Paradox
Sécurité	Protection contre les courts-circuits, conformité aux normes de sécurité en vigueur
Informations générales utiles	Installation recommandée par un professionnel, garantie de 2 ans

FOIRE AUX QUESTIONS - ESPRIT CLAVIER 626 PARADOX

Comment réinitialiser le clavier PARADOX ESPRIT 626 ?

Pour réinitialiser le clavier, maintenez enfoncé le bouton 'Reset' pendant 5 secondes jusqu'à ce que les voyants clignotent. Cela restaurera les paramètres d'usine.

Pourquoi le clavier ne s'allume-t-il pas ?

Vérifiez si le clavier est correctement alimenté. Assurez-vous que les piles sont installées correctement ou que l'alimentation est connectée. Remplacez les piles si nécessaire.

Comment changer le code d'accès sur le clavier ?

Pour changer le code d'accès, accédez au menu de configuration en entrant le code maître, puis suivez les instructions à l'écran pour modifier le code d'accès.

Quel est le temps de réponse du clavier ?

Le temps de réponse du clavier PARADOX ESPRIT 626 est d'environ 0,5 seconde après l'entrée d'une commande.

Que faire si le clavier affiche un message d'erreur ?

Si un message d'erreur apparaît, consultez le manuel d'utilisation pour identifier l'erreur spécifique. Vous pouvez également essayer de redémarrer le clavier.

Comment activer le mode silencieux sur le clavier ?

Pour activer le mode silencieux, accédez aux paramètres de son dans le menu de configuration et sélectionnez 'Mode silencieux'.

Le clavier peut-il être utilisé avec un système de sécurité tiers ?

Oui, le clavier PARADOX ESPRIT 626 peut être intégré à des systèmes de sécurité tiers, mais assurez-vous de vérifier la compatibilité avant l'installation.

Comment vérifier le niveau de batterie du clavier ?

Le niveau de batterie peut être vérifié dans le menu de configuration. Recherchez l'option 'État de la batterie' pour obtenir des informations sur la charge restante.

Le clavier est-il compatible avec des dispositifs mobiles ?

Oui, le clavier PARADOX ESPRIT 626 peut être utilisé avec des applications mobiles compatibles pour la gestion à distance de votre système de sécurité.

MODE D'EMPLOI ESPRIT CLAVIER 626 PARADOX

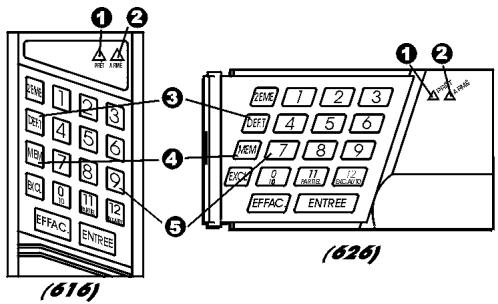

Claviers 616, 626, 636 & 646

CLAVIER 616

CLAVIER 626

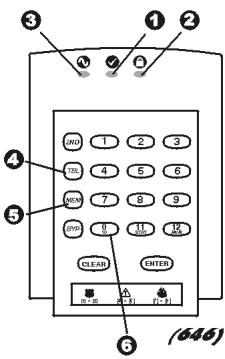

CLAVIER 646

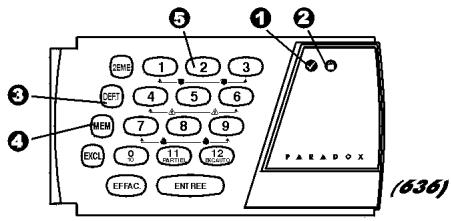

CLAVIER 636

Manuel de L'Usager

PANNEAU DE CONTROLE D'ALARME ANTIVOL ESPRIT

Bienvenue dans le monde de la technologie ESPRIT. Évolué d'une technologie à la fine pointe du progrès, votre système Esprit vous permet d'utiliser facilement et simplement les fonctions puissantes du panneau, sans que vous ayez à maîtriser des codes complexes ou à devenir programmeur.

Non seulement, ESPRIT est-il facile à opérer, avec ses multiples fonctions accessibles par l'utilisation d'une simple touche du clavier, mais il est aussi fonctionnel et stylisé. Nous espérons que vous avez déjà été impressionné par son design compact et ses claviers de style attrayant qui sont dotés d'ajustement pour le niveau d'illumination.

L'habitation ou le bâtiment que vous désirez sécuriser peut être divisé en un maximum de 24 zones ( selon le modele de panneau ESPRIT dont vous avez besoin) et être contrôle par jusqu'à un maximum de 5 claviers.

Grçá aux caractéristiques de partition du panneau, deux systèmes distincts (A et B), une aire double (assignée aux deux systèmes) et une aire commune (sans assignation de système) peuvent être créés et contrôlés par le panneau. La “partition” peut être utilisée pour des installations ou des systèmes de sécurité partages sont plus pratiques tel que, dans les édices à bureaux, entreprises, édices à appartements et condominiums.

Les claviers ESPRIT sont composés de 12 touches de zones, 8 touches de fonctions et un avertisseur sonore au clavier qui permettent de vous aviser immédiatement des alarmes et de l'état d'opération du système. Les détecteurs de mouvements, fumée, bris de verre, les vibrations/chocs et les contacts de portes/fenêtres vont tous se rapporter au microproceseur RISC, et les informations essentielles vous seront communiquées par l'affichage au clavier.

ESPRIT peut rapporter un large champ de conditions d'alarme à la centrale de surveillance. Des rapports de vérification automatique peuvent être transmis à la centrale de surveillance pour assurer le bon fonctionnement de votre système. Nous recommendons que de telles vérifications soient effectues régulierement. S'il vous plaît, veuillez consulter votre compagne d'installation pour les directives.

Par l'utilisation d'une ligne téléphonique, d'un modem et d'un logiciel haute sécurité, votre compagnie d'installation ou la centrale de surveillance pourront effectuer, à votre demande, des diagnostics à distance et des modifications à votre panneau ESPRIT. De plus, votre panneau peut être armé à distance dans le cas ou vous auriez oublé de le faire. Selon le panneau, vous pourrez faire imprimer un registre des 120 derniers événements qui sont survenus dans votre système. Cette opération permet

2 Manuel de L'Usager

de réduire le temps et les coûts consacrés à la supervision de sécurité et peut être exécutée en quelques minutes.

AVERTISSEMENT VISUEL

Tout ce que vous doivent savoir à propos de votre système est clairément et simplement affiché sur le clavier Esprit. Le diagramme du clavier se retrouvant à la fin de ce manuel vous fournit des explications concernant le role des touches de fonctions pour chacun des claviers 616, 626, 636 et 646.

Les touches lumineuses associées à chacune des zones vous permettent de visualiser leurs états. Si la touche de zone est éteinte, cela signifie que l'état de cette zone est normal. Si la touche de zone est allumée constamment, cela signifie que la zone est ouverte. Si la touche de zone clignote, cela signifie qu'il y a un problème de câblage (sera automatiquement transmis à votre centrale de surveillance).

AVERTISSEMENT SONORE

Chaque fois qu'une touche est enforcée, celle-ci s'illumine et un timbre sonore se fait entendre au clavier (tonalité de 0.5 seconde) pour confirmer que l'entrée a été reconnaue. Lorsque vous entrez des informations au clavier, celui-ci vous guidera en émettant un timbre sonore confirmant soit l'acceptation ou le rejet de la donnée que vous venez d'entreur. Vous devriez être familier avec ces deux

tonalités émises par le clavier:

TONALITÉS DU CLAVIER:

Bip de "CONFIRMATION": Lorsqu'une opération, (i.e. armement / désarmement) est entree avec succes sur le clavier, ou lorsque le système change de mode/état, le clavier émet un bip intermittent.

Bip de "FIN/REJET": Lorsque le système revient à son état précédent ou lorsqu'une donnée est incorrectement entrée, le clavier émet un bip continu.

PARTITION

À vous demande, votre installerateur peut, en activant l'option partition, programmermer votre panneau afin que celui-ci reconnaissé et contrôle deux systèmes distincts. Lorsque l'option partition est activée, chacune des zones peut être assignée au système A, au système B,aux deux systèmes (aire double) ou n'avoir aucune assignation de système (aire commune).Les codes d'utilisateur peuvent de la même façonetreprogrammés pour armer/desarmer un des systèmes ou les deux simultanement.

Votre clavier peut afficher l'etat des deux systèmes. En mode partition, lorsque le système A est armé, [PARTIEL] clignote. Si le système B est armé, [EXC.AUTO] clignote. Si les deux systèmes sont armés, ces deux touches clignoteront.

CODE DE PRIORITE

Le code de priorité déterminé le niveau d'accès de sécurité attribué par l'installateur à chacun des utilisateurs ainsi que les caractéristiques et les touches de fonctions qui pourront être utilisées par ces derniers. Les codes d'utilisateur 01-16, ou 01-48 peuvent être programmés par votre installation pour armer/désarmer le système, activer les fonctions d'armement [PARTIEL] ou [EXC.AUTO] et contourner des zones. Les codes d'utilisateur peuvent aussi être assignés pour armer/désarmer les zones du système A seulement, les zones du système B seulement ou les deux systèmes par votre installation.

PROGRAMMATION DES CODES D'UTILISATEUR

En plus du code d'utilisateur maître, le panneau de contrôle Esprit peut être programmé pour accepter jusqu'à 8, 16 ou 48 codes d'utilisateurs (nombres déterminé par le type de panneau). Vous pouvez désirir d'utiliser, pour l'opération de votre système, des codes d'accès à 4 ou 6 chiffres. Les codes à 6 chiffres sont considérés comme étant plus difficilles à "déchiffrer" et procurent par conséquent un niveau de sécurité plus élevé. Si toutes la facilité à retenir un code est libre priorité, il est alors possible de programmer des codes d'accès à 4 chiffres. Une fois les codes d'utilisateur enregistrés, votre panneau les gardera toujours en mémoire et cela même après une panne de courant CA et une défectuosité de la batterie.

Note: Évitez les codes évidents (vous nombre de téléphone, adresse) ou les séquences simples (1234). Ces derniers sont souvent utilisés par défaut chez les fabricants.

Votre installateur programmera Esprit afin qu'il n'accepte que des codes de 4 ou 6 chiffres et assignera un code de definition pour tous les codes d'accès. Pour créé/modifier les codes d'accès, suivez les instructions indiquées à la page suivante. Le code d'utilisateur maître ou le code d'utilisateur 01 doit être utilisé pour acceder au mode de programmation permettant de définir les codes d'utilisateur.

Chaque code d'accès est composé de 4 ou 6 chiffres (déterminé par votre installer). Le code maitre 474747 et les codes d'utilisateurs sont identifiés par 2 chiffres "numéro de code".

CODE	CODE#	CODE	CODE#	CODE	CODE#
Maitre	00	Utilisateur 17	17	Utilisateur 34	34
Utilisateur 1	01	Utilisateur 18	18	Utilisateur 35	35
Utilisateur 2	02	Utilisateur 19	19	Utilisateur 36	36
Utilisateur 3	03	Utilisateur 20	20	Utilisateur 37	37
Utilisateur 4	04	Utilisateur 21	21	Utilisateur 38	38
Utilisateur 5	05	Utilisateur 22	22	Utilisateur 39	39
Utilisateur 6	06	Utilisateur 23	23	Utilisateur 40	40
Utilisateur 7	07	Utilisateur 24	24	Utilisateur 41	41
Utilisateur 8	08	Utilisateur 25	25	Utilisateur 42	42

6 Manuel de L'Usager

CODE	CODE#	CODE	CODE#	CODE	CODE#
Utilisateur 9	09	Utilisateur 26	26	Utilisateur 43	43
Utilisateur 10	10	Utilisateur 27	27	Utilisateur 44	44
Utilisateur 11	11	Utilisateur 28	28	Utilisateur 45	45
Utilisateur 12	12	Utilisateur 29	29	Utilisateur 46	46
Utilisateur 13	13	Utilisateur 30	30	Utilisateur 47	47
Utilisateur 14	14	Utilisateur 31	31	Utilisateur 48	48
Utilisateur 15	15	Utilisateur 32	32
Utilisateur 16	16	Utilisateur 33	33

CRÉER UN CODE D'UTILISATEUR:

1) Appuyez sur [ENTREE], + code maître 474747 ou code d'utilisateur 1. Vous entendrez le bip de “CONFIRMATION” et [ENTREE] clignotera pour vous aviser que le panneau est prét à accepter l'entrée de votre numéro de code.
2) Entrez les 2 chiffres du numero de code d'utilisateur (01-16 ou 01-48) que vous désirez programmer (ou 00 pour changer votre code maitre). Vous entendrez le bip de “CONFIRMATION” et [ENTREE] restera allumée.
3) Composez 4 (ou 6) chiffres du code d'accès de l'utilisateur et appuyez sur [ENTREE]. Le bip de “CONFIRMATION” se fera entendre à nouveau et [ENTREE] clignotera. Un code d'utilisateur de 4 (ou 6) chiffres vient d'être enregistré dans la mémoire. Vous pouvez continuer de programmer d'autres codes d'utilisateur ou appuyer sur [EFFAC.] pour

sortir du mode programmation.

Note: S'il n'y a dernier code de programme dans la mémoire, [2EME] clignote.

CODE DE CONTRAINTE:

Le dernier code d'utilisateur (utilisateur 48) peut êtreprogrammé pour rapporter un "code de contrainte". Siyoues estéforcedarmer oudesarmeler système sousla menace,un code de contrainte peut être entredans la séquence des touches appuyées afind'émettre une alarmé silencieuse vers la centrale.Demandez àvoitréinstallateur si cette option estactivée sur voitrésysteme.

SUPPRIMER UN CODE D'UTILISATEUR:

Appuyez sur [ENTREE] + code maitre + numero de code (01-48) à supprimer + [2EME] + [ENTREE]. Appuyez sur [EFFAC.] pour sortir du mode programmation.

ARMEMENT DU SYSTème (SANS MODE PARTITION)
Esprit peut être armé de 5 méthodes différentes de façon à couvir une variété d'applications de sécurité. Afin de profiter pleinement des avantages que vous offre votre système de sécurité, nous vous sugérons de vous familiariser avec ces 5 procédures d'armement.

(1) ARMEMENT RÉGULIER DU SYSTème (Utilisé pour les applications quotidiennes)

Pour armer le système, le voyant “PRÉT” doit être allumé. Ce voyage sera allumé seulement si toutes les zones sont fermées. Toutes les portes et fenêtres doivent être fermées etaucun mouvement ne doit avoir lieu dans les endroits protégés par des détecteurs de mouvement.

Lorsque le voyant "PRÉT" est allumé, entrez votre code d'accès. Si vous faites une erreur en composant votre code, le bip de "FIN/REJET" se fera entendre pour vous en aviser. Appuyer sur [EFFAC.] et recomposer votre code.

Lorsque vous aurez correctement compose votre code, le voyant "ARMÉ" s'allumera, vous entendrez le bip de "CONFIRMATION". Le voyant "PRÉT" clignotera et le clavier émettra un timbre sonore (si programme) pendant le décali de sortie. (les dernières 10 sec. du décali de sortie, le timbre sonore sera plus rapide). [PARTIEL] et [EXC.AUTO] vont clignoter. Notre installerateur programmera la durée du décali de sortie en fonction du temps qui vous sera requis pour quitter les lieux protégés de façon sécuritaire.

(2) ARMEMENT PARTIEL

[PARTIEL] + CODE OU TOUCHE [11]

L'armement partiel vous permet de demeurer à l'intérieur des lieux protégés pendant que le système est armé partiellement. C'est-à-dire que vous pouvez demeurer à l'intérieur de votre résidence ou de votre commerce et vous déplacer librement pendant que

certaines zones prédéfinies sont armées. Vous pouvez de cette façon armer seulement des points d'entrées/sorties tels que porte ou fenêtre, le sous-sol ou bien toutes les zones du périmètre de votre résidence ou de votre commerce.

À votre demande, votre installerateur programmera, dans le panneau, les zones que vous aurez choisisies pour être armées lorsque vous utiliserez le mode d'armement partiel. Les zones programmesés par votre installerateur qui seront armées par le mode partiel, ne peuvent être modifiées que par celui-ci. Veuillez prendre note que les zones de protection incendie ne peuvent être contournées. (L'utilisation de cette fonction vous permet d'armer partiellement le système et de quitter les lieux pendant que d'autres personnes demeurent à l'intérieur.)

Appuyez sur [PARTIEL] + votre code d'accès (ou [PARTIEL/11] -voir ci-dessous) pour activer la commande armement partiel. L'armement partiel peut aussi être activé par un interrupteur à clé. Voir "armement par interrupteur à clé/bouton-poussoir".

(3) ARMEMENT RAPIDE (UNE TOUCHE SEULEMENT)

(Armement à l'aide d'une seule touche - code non requis)

TOUCHE [10] ARMEMENT RÉGULIER

Lorsque le voyant "PRÉT" est allumé, et si cette option a été programmée, il est possible d'armer automatiquement toutes les zones du système en

10 Manuel de L'Usager

appuyant sans arrêt pendant 2 secondes sur [10]. Aucun code d'accès n'est alors requis. Cette option peut être utilisée pour permettre à des individus tels que du personnel de service (ex.: femme de menage, personnel d'entretien) d'armer le système, afin de protégger les lieux, au moment de leur départ, sans toute fois avoir à leur assigner un code d'accès leur permettant d'acceder à toutes les autres opérations sur le panneau.

TOUCHE [PARTIEL/11] ARMEMENT PARTIEL

Pour de plus amples informations sur cette fonction, veuillez vous reférer à la section armement partiel décrit précédemment. Il n'est pas nécessaire d'attendre que levoyant "PRÉT" soit allumé pourmettre en opération la fonction partielle; cependant, toutes les zones définies pour être armées par le mode partiel doivent être fermées, (il ne doit y avoiraucun mouvement dans les zones au moment de l'armement). Pour activer automatiquementl'armement partiel, appuyez sans arrêt durant 2 sec. sur [PARTIEL/11].

Double armament partiel:

Durant le décali de sortie, en appuyant à nouveau sur [PARTIEL/11], les zones "décali 1" ou "décali 2" seront commutées en zones instantanées. Les zones partielles 24 heures, esclaves et instantanées ne seront pas affectées. L'armement complet du système annule le mode "d'armement partiel double".

Sortie rapide:

Permet de quitter les lieux lorsque le système est armé partiellement ([PARTIEL/11] clignote):

A: Sortie rapide et armement partiel. Touche [11]. Pour quitter les lieux et demeurer en mode d'armement partiel, appuyez sur [PARTIEL/11] durant 2 secondes. Le système commute en mode d'armement régulier et le délambda de sortie est activé ("PRÉT" clignote). Lorsque le délambda de sortie aura expiré, le système reviendra en mode d'armement partiel.

B: Sortie rapide et armement régulier. Touche [10]. Appuyez sur [10] durant 2 sec. Le système commute en mode d'armement régulier ([11] et [12] clignotent) et le délambda de sortie est activé ("PRÉT" clignote). Lorsque le délambda de sortie aura expiré, le système sera en armement régulier.

ARMEMENT VIA INTERRUPEUR À CLÉ/BOUTONPOUSSOUR

Votre système peut être muni d'un interrupteur à clé ou d'un bouton-poussoir permettant d'armer/désarmer le système. Cette méthode d'armement est particulièrement accessible et pratique lorsque le dispositif est installé dans la chambre des maitres. Lorsque le système est armé et qu'une alarmé est généraee par l'ouverture d'une zone non définie dans le mode partiel, le système ne pourrait être désarmé

autrement que par la composition d'un code d'accès au clavier. Pour de plus amples informations, veuillez contacter votre installerur.

(4) CONTOURNEMENT MANUEL ET ARMEMENT

[EXCL] + CODE

(Armer le système tout en contournant les zones défectueuses et/ou celles que vous désirez laisser ouvertes)

Note: Lorsque you contourez une zone, celle-ci n'est plus supervisee par le systeme. C'est-à-dire qu'aucune alarme ne sera genererée sur cette zone par le panneau.

Vous pouvez, si vous le désirez, ne pas armer tout le système, lorsque par exemple: des travaillleurs rénovent une partie de votre résidence ou pour tout autre raison qui exige que vous laissiez une zone ouverte. Si une composante de votre système est endommagée, celle-ci peut être contournée tant et aussi longtemps que la réparation n'aura pas été effectuee. Le contournement manuel utilise lors de l'armement du système donne l'instruction au panneau d'ignorer l'ouverture des zones ainsi désignées tout en permettant d'armer le reste du système. (À votre demande, seules les zones programmées pour cette fonction par votre installerateur pourrait être contournées en mode d'armement avec contournement manuel ou automatique ainsi qu'en mode d'armement partiel.

Veuillez noter que les zones d'alarme d'incendie ne peuvent etre contournées.)

Appuyez sur [EXCL], suivi de votre CODE D'ACCès. Vous étes maintainant dans le mode contournement. [EXCL] sera illuminée et si des zones sont actuellément contournées, elles seront elles aussi illuminées. Appuyez sur les touches correspondantes aux zones que vous désirez contourner. Les touches de zones seLECTIONnées s'illumineront. Pour annuler la selection, appuyez à nouveau sur la touche.

Si vous avez entre les bonnes informations pour le contournement de zones, appuyez sur [ENTREE]. [EXCL] s'illuminera pour indiquer que les zones ont bien ete contournées. Si vous avez fait une erreur en composant les numeros de zones, appuyez sur [EFFAC.].

Vou puevez réintroduire les zones précédemment contourées qui sont gardées en mémoire en utilisant l'option "rappel de contournement". En mode "contournement manuel"; appuyez sur [ExCL], le statut de contournement précédent sera alors rétabli. Cette option permet d'éliminer le besoin de recomposer les mêmes informations chaque fois que vous nevez armer le système.

(5) ARMEMENT RAPIDE FORCÉ

[EXC.AUTO] + CODE

Pour armer rapidement le système, sans avoir à

attendre que "PRÉT" soit allumé, utilisez le mode d'armement rapide force. Appuyez sur [EXC.AUTO] suivi d'un code d'accès valide. Lorsque le délambda de sortie aura expiré, toutes les zones qui sont ouvertes ne seront pas considérées par le panneau comme étant des zones actives. Les zones ouvertes ne seront pas protégées, et aucune alarme ne sera généraee sur ces zones. Ces zones n'empêcheront pas l'armement du système. Les zones non considérées par le panneau seront toutefois activées (donc protégées) aussi tôt qu'elle seront fermées. Pour indiquer que le système est armé [EXC.AUTO] est illuminaire. (Les zones d'alarme d'incendie ne peuvent etres armées dans ce mode).

Note: Ces options ne sont pas recommandées pour les utilisations régulières puisque le fait de laisser une zone ouverte réduit l'efficacité du système de protection. (Elles sont toutfois ideales lorsqu'elles sont utilisées avec les contacts de porte de garage).

OPTION DE SUPERVISION "AUCUN MOVEMENT"

Si aucune activités n'est detectée sur les zones pour une période de temps prédéfinie, votre panneau peut êtreprogrammé pour rapporter une alarme ou pour armer le système si celui-ci n'est pas déjà armé (completement ou partiellement). Cette option est particulièrement utile lorsqu'elle est utilisé pour assurer la protection de personnes âgées, d'individus ayant des problèmes de santé chronique ou de personnes vivant seules.

ARMEMENT AUTOMATIQUE SUR MINUTERIE

Votre installateur peut programmermer votre système pour qu'il s'arme à une heures spécifique quotidiennement. Dans ce mode, toutes les zones protégées et les équipements de supervision doivent être dans leur état normal avant que l'armement automatique se produit.

ZONES D'APPEL À L'AIDE

Esprit a été concu pour vous permettre de transmettre 3 types d'applé à l'aide au cas ou vous auriez à transmettre un signal d'urgence. Les 3 zones d'applé à l'aide sont situées sur votre clavier et doivent être programmées par votre installateur. Un signal de panique 1 sera génére en appuyant simultanément pendant 2 sec. sur les touches [1] et [3]. Un signal de panique 2 ou une alarmé d'urgence Médicale (si panique 3 ou une alarmé d'incendie (si programme) sera génére en appuyant simultanément pendant 2 sec. sur les touches [4] et [6]. Un signal de panique 3 ou une alarmé d'incendie (si programme) sera génére en appuyant simultanément pendant 2 sec. sur les touches [7] et [9].

Selon vos besoin, votre installer peut programmercer ces zones d'applé à l'aide afin qu'elles générent une alarme audible (cloche ou sirène) ou une alarme silencieuse, ces alarmes peuvent transmettre un signal à votre centrale. Chacune des 3 zones peut transmettre un message spécifique à votre centrale, c'est-à-dire, en appuyant sur l'applé à

l'aide "1": contactez la police, pour l'appoint à l'aide "2": appelez une ambulance, pour l'appoint à l'aide "3": contactez les pompiers. Demandez à votre installerateur de vous expliquer la définition exacte des alarmes d'appoint à l'aide de votre panneau.

DÉSARMERT LE SYSTème (sans le mode partition)

Entrez sur les lieux par une porte assignée comme étant une porte d'entrée/sortie. Le clavier émettra un timbre sonore constant pour vous rappeler que vous doivent désarmer toute système. Composez votre code d'accès au clavier avant que le délambda d'entrée soit expiré. Si vous faites une erreur en composant cette code, appuyez sur [EFFAC.] et composez votre code à nouveau. Le voyant "ARMÉ" s'éteindra et le timbre sonore s'arrête. Si une alarmé est survenue lorsque le système était armé sur une zone d'alarme d'incendie ou sur une zone 24 heures, la composition au clavier de Voting code d'accès rendra l'alarme (la cloche) silencieuse. Toutefois, vous devriez vérifier la zone et eliminer la cause de l'alarme. Une zone 24 heures qui est rétable et qui regénère une alarmé causera une autre alarme 30 sec. après qu'un code d'accès a été entree au clvier pour rendre l'alarme silencieuse. Si vous est dans l'impossibilité de repérer la cause de l'alarme, contactez notre installerateur.

ARMEMENT/DÉSARMERT Du SYSTème (avec partition)

Les zones peuvent etres divisées en deux systèmes.

À VOIRE demandede,votrecollastateur assignerales zones au "Système A"ou"B",auxdeux systèmes (airedouble),ou n'avoiraucune assignation de système (aire commune).Une zone appartenant à une "aire double"est armée si l'un ou l'autre des systèmes"A"ou"B"est armé et désarméseulement lorsque les deux systèmes sont désarmés. Une zone appartenant à une "aire commune"est une zone qui est armée单独ment lorsque les deux systèmes sont armés et est désarmée si le "Système A"ou"B"est désarmé.

Après que les zones ont été assignées au "Système A" ou au "Système B", la définition des codes, aussi programmée par l'installateur, déterminera quels sont les codes d'accès qui pourront armer les zones du "Système A" et/ou les zones du "Système B". Un code peut aussi permettre l'accès aux deux systèmes. Lorsque levoyant "PRÉT" est allumé, la composition d'un code permettant d'acceder au deux systèmes armera le système "A" et "B". [PARTIEL] et [EXC.AUTO] clignoteront pour indiquer que le panneau est armé. La composition de ce code, lorsque le panneau est armé, désarmera les deux systèmes.

POUR ARMER/DÉSARMER CHAQUE SYSTÉME SÉPARÉMENT:

Pour armer/desarmer le "Système A", appuyez sur [PARTIEL] + un code d'accès valide (Un code d'accès valide = code assigné au "Système A" ou aux deux systèmes). Lorsque [PARTIEL] clignote, cela indique

que le "Système A" est armé. Pour armer/désarmer le "Système B", appuyez sur [EXC.AUTO] suivi d'un code d'accès valide (Un code d'accès valide = un code assigné au "Système B" ou aux deux systèmes). Lorsque [EXC.AUTO] clignote, cela indique que le "Système B" est armé.

Note: Un code assigné au "Système A" peut rendre silencieuse l'alarme provenant d'une zone du "Système B" (et vice versa) mais ne pourrait pas désarmer un système qui est en alarme.

L'armement complet "une touche" est activé lorsque [10] est enforcée. (En mode partition, le système "A" et "B" sont tous deux armés.) L'armement partiel "une touche" est activé lorsque [PARTIEL/11] est enforcée. (En mode partition, le "Système A" est armé.).

ALARME EN MÉMOIRE [MEM]

Si une alarme survient lorsque le système est armé, [MEM] s'illuminera. L'enregistrement des alarmes qui se sont produites est sauvégarde en mémoire. ÀpRESoir déssarmé le système, appuyez sur [MEM] pour visualiser les zones qui ont été ouvertes durant la dernière période d'armement.

SORTIE PROGRAMMABLE

En plus de vous offrir un système de sécurité supérieur, votre panneau Esprit vous offre de multiples comodités pouvant assurer votre comport. Notre installerer peut programmermer votre panneau

pour effectuer la remise à l'etat initial de vos détecteurs de fumée et de bris de verre, activer des lumières stroboscopiques, activer des interrupteurs d'éclairage dans votre résidence ou votre bureau, réduire ou augmenter le niveau de température du bathtub, désarmer le système de climatisation, ouvrir ou fermer automatiquement une porte de garage, et bien plus encore. Pour de plus amples informations sur ces options pratiques, n'hésitez pas à en discuter avec votre installerateur.

AJUSTEMENT DE L'INTENSITE LUMINEUSE DU CLAVIER

Appuyez sur [MEM] durant 2 sec. pour acceder au mode d'ajustement du niveau d'intensité lumineuse du clavier. Vous pouvez maintainant appuyer sur cette touche pour modifier le niveau d'intensité lumineuse de faible à moyen, élevé ou éteint. Continuez d'appuyer sur [MEM] tant et aussi longtemps que vous n'aurez pas trové le niveau requis. Ensuite appuyez sur [ENTREE] ou [EFFAC.] pour sauvegarder l'ajustement dans la mémoire du système.

ZONES CARILLONS

Les zones 1 à 6 ainsi que la zone locale du clavier peuvent être programmées en mode carillon. Une zone est programmée en mode carillon et qu'une ouverture survient sur cette zone, le clavier émet un bip rapide et intermittent pour vous en avertir. Pour

activer la fonction "zone carillon", appuyez sur la touche de zone selectionnée durant environ 3 sec. jusqu'à ce que vous entendiez la tonalité du carillon. Ceci confirme que la fonction carillon a été activée. Si vous entendez un bip continu, cela signifie que la fonction carillon est désactivée. (La fonction carillon de la zone du clavier est activée en appuyant sur la touche [8]).

Si vous système est muni de plusieurs claviers, vous nevez programmer séparément les zones carillons pour chacun d'eux. Si le panneau subit une perte de courant totale, le mode carillon devra être reprogrammé.

TOUCHES CARILLON:

Touches [1]-[6] Active ou désactive le mode carillon des zones numériels 1 à 6.

Touche [8]

Active ou désactive le mode carillon de la zone branchée sur ce clavier. Chacun des claviers doit êtreprogrammé séparément.

SOURDINE DU PANNEAU:

Touche [9]

Active ou désactive la sourdine du clavier. (Un bip intermittent signifie que la sourdine est activée et que le timbre sonore du clavier est inactif. Appuyez sur cette touche durant 2 sec. pour désactiver la sourdine).

AFFICHAGE ET MÉMORISATION DES DÉFECTUOSITÉS

10 différentes conditions de défectuosités peuvent étres affichées sur votre clavier. Lorsqu'une défectuosité se présente, [DEF.T] s'illumine et le clavier émet un timbre sonore si programme par l'instandateur. (Lorsqu'une défectuosité de "panne du bloc d'alimentation" survient, [DEF.T] clignote rapidement). Appuyez sur [DEF.T]; la touche clignotera pour vous indiquer que vous étés bien dans ce mode.

Les touches qui sont illuminées dans le mode "affichage des défectuosités" vous indiquent quelles sont les conditions de défectuosités actuelles. Appuyez sur [EFFAC.], pour revenir dans le mode normal d'affichage des zones.

TOUCHE [1] BATTERIE DEBRANCHEE/FAIBLE

Si la batterie n'est pas branchée sur le panneau ou si sa capacité est faible, la touche [1] s'illuminera. L'illumination de la touche signale que la batterie branchée au panneau doit être replacée, car elle ne fournit plus un courant de soutien ajustat et ne pourrait être utile lors d'une perte d'alimentation C.A. La touche [1] sera aussi illuminée si la tension de la batterie chute à 10.5 volts lorsque le panneau fonctionne sur le pouvoir de la batterie (sans alimentation C.A.).

TOUCHE [2] PANNE D'ALIMENTATION

Si l'alimentation C.A. n'est plus presente sur le

panneau et/ou le bloc d'alimentation ne peut recharger la batterie et/ou la tension du bloc d'alimentation excède 14.9 volts, la touche [2] s'illuminera. L'affichage de la défectuosité de panne d'alimentation peut être supprimé par votre installerateur. Lorsqu'une "panne d'alimentation" se présente, la touche [DEF.T] clignote rapidement.

TOUCHE [3] PANNE D'ALIMENTATION C.A.

Si le panneau n'est pas alimenté par le courant C.A., la touche [3] s'illumine. L'affichage de la défectuosité panne d'alimentation C.A. peut être supprimé par votre installateur.

TOUCHE [4] SIRENE DEBRANCHEE

En mode affichage de defectuosite, la touche [4] s'illuminera si aucune cloche/sirène n'est branchée sur la sortie.

TOUCHE [5] COURANT DE SIRENE MAXIMUM

Si la touche [5] s'illumine,ILA signifie que le processeur a detecté que le courant à la sortie cloche/sirène excede 3A. La tension à la sortie cloche/sirène sera automatiquement coupée. Lorsque le problème aura ete corrigé, la tension sera automatiquement rétablie sur le circuit cloche/sirène.

TOUCHE [6] COURANT AUXILIAIRE MAXIMUM

Si la touche [6] s'illumine, le processeur a détecté que le courant de la sortie auxiliaire excède 1A. La tension à la sortie auxiliaire sera automatiquement

coupee. Lorsque le problème sera corrigé, la tension sera automatiquement rétablie sur la sortie auxiliaire. Cette sortie permet d'alimenter les équipements tels que: détecteurs de mouvement et les modules accessoires.

TOUCHE [7] PANNE DE COMMUNICATION

Si vous panneau de contrôle ne peut communiquer avec la centrale de surveillance, la touche [7] s'illuminera.

TOUCHE [8] PERTE DE L'HEURE

Si l'horloge du système n'est pas fonctionnelle, habituèlement, cela survient suite à une panne d'alimentation C.A., la touche [8] s'illumine. L'heure doit être reprogrammée suite à une panne totale d'alimentation. Pour reprogrammer l'horloge: Appuyez sur [ENTREE] + code maitre/code d'utilisateur 1 + [MEM]. La touche [MEM] clignote. Composez 2 chiffres (00-23) pour l'heure suivi des 2 chiffres (00-59) pour les minutes. Appuyez sur [ENTREE].

TOUCHE [9] SABOTAGE/CÁBLAGE DÉFECTUEUX

Si la touche [9] est illuminée, cela signifie qu'il y a un problème de câblage sur l'une des zones protégées.

TOUCHE [10] SUPERVISION DE LA LIGNE TÉLÉPHONIQUE

Si le panneau détecte la perte de la ligne téléphonique, la touche [10] s'illumine.

TOUCHE [11] DÉFECTUOSITE SUR LA ZONE D'INCENDIE

Si la boucle de la zone d'incendie est coupée, la touche de la zone d'incendie et la touche [11] seront illuminées.

La plupart de ces conditions de défectuosité seront programmées par votre installateur pour transmettre une alarme à votre centrale de surveillance. Vous doivent toutefois communiquer avec votre compagnie d'alarme pour faire immédiatement réparer vosystème.

OPÉRATION DE L'ALARME D'INCENDIE ALARME

Durant une alarme d'incendie, la sortie cloche/sirène fonctionne en mode pulsé et génére un son distinct. Remise à l'état initial / rendre l'alarme silencieuse Pour remetre à l'état initial ou rendre l'alarme d'incendie silencieuse, composez un code d'utilisateur valide.

Note: En cas d'incendie, suivez immédiatement votre plan d'évacuation! S'il n'y a aucune condition d'incendie, communique sans délambda avec votre centrale de surveillance pour éviter une intervention inutil des services d'incendie.

RÉGLES DE SECURité POUR PRÉVENIR LES INCENDIES À LA MAISON

Une sécurité raisonnable peut être obtenue en suivant les trois points suivants:

1. Minimiser les risques d'incendie
2. Installer un système d'alarme d'incendie
3. Planifier et pratiquer un plan d'évacuation

Minimiser les risques d'incendie.

Les trois principales causes d'incendie mortels sont:

1. Fumer au lit
2. Laisser les enfants seuls à la maison
3. Nettoyer avec des liquides inflammbables

Installation d'un averisseur en cas d'alarme d'incendie

Les incendies résidentiels sont spécialement dangereux la nuit. Le feu produit de la fumée et des gaz mortels qui peuvent suprendre les occupants en plein sommeil. Pour obtenir un avertissement d'alarme d'incendie, des détecteurs de fumée doivent étres installés à l'extérieur de chaque aire de repos, à proximate des chambers à coucher et à chacun des autres étages, incluant le sous-sol.

Planifier et pratiqueur un plan d'évacuation

L'intervalle de temps entre la détéction d'un incendie et le temps ou celui-ci devient mortel est très bref. Cet intervalle peut être aussi court que 1 à 2 minutes. Un averissement précoce peut s'avérer inutil à moins que tous les membres de la famille aient planifié et praticué un plan d'évacuation pour permettre une sortie rapide de la résidence.

Notes:

1) Planifiez et pratiquez votre plan d'évacuation en cas d'alarme d'incendie dans l'optique de

26 Manuel de L'Usager

perméttre une sortie rapide de la résidence.

2) Des exercices devraient etre effectués afin de permettre à chacun des membres de savoir quoi faire.
3) Chaque personne devrait prévoir la possibilité de devoir partager par la fenêtre de la chambre. Une sortie extérieure permettant d'évacuer la résidence sans avoir à ouvrir la porte d'une chambre est essentielle.

DISPOSITION POUR LES HANDICAPÉS

Lors de circonstances spéciales, quand la vie et la sécurité de certains occupants dépend de la prompte intervention d'autrui, le système d'alarme d'incendie offre le moyen d'avertir automatiquement et rapidement ceux qui, lors d'une opération de sauvetage, devront les assister.

VÉRIFICATION DE VÔTURE SYSTÉME

Il est recommancede'effectuer une verification de voitrésysteme une fois par semaine.Communiquez avecvoitrécentrale desurveillanceAVANTetAPRÉS la verification.

VERIFICATION DE L'ALARME ANTIVOL

Lorsque le système est désarmé et que levoyant "PRÉT" est allumé, activez les détecteurs de mouvement (marchez dans l'aire de protection). Ouvrez et fermez les portes protégées. Observe les avertisseurs lumineux de zone. Ceux-ci doivent étres allumés lorsque la zone correspondante est activée.

Si les touches d'applé à l'aide sont en service, (verifiez auprès de votre installateur), en appuyant sur l'une de ces touches une alarme locale sera généraee (sirogrammée) et un signal sera transmis à la centrale de surveillance (si programme). Notre installerateur peut vous informer de la méthode à utiliser pour vérifier votre propre système.

VÉRIFICATION DE L'ALARME D'INCENDIE

Attention: N'utilisez pas de flamme ou de matériel enflammé pour vérifier vos équipements de détction d'incendie. Contactez votre installer pour connaître les méthodes sécuritaires pour vérifier votre système.

ENTRETIEN DU SYSTÉME:

Lorsque votre système est utilisé pour des applications normales, en principe, aucun entretien autre que la vérification régulière n'est requise. Il est recommendé que la batterie de sauvegarde soit replacée tous les trois ans.

PROGRAMMATION DES TOUCHES D'ACCès

Plusieurs des caractéristiques du panneau peuvent être programmées rapidement au clavier eliminant ainsi le besoin d'entrée les adresses de programmation ou les numérios de section. Sélectionnez le mode de programmation "une touche d'accès" en appuyant sur [ENTREE] suivi du code maître ou du code d'utilisateur 1. Ensuite, appuyez

sur la touche correspondant à la caractéristique que vous désírez activer (selon la liste ci-dessous). Avant tout, vérifie avec votre installerateur que les caractéristiques enumeratedes ci-dessous ont bien été programmées et activées dans votre panneau. Appuyez sur [ENTREE] ou [EFFAC.] pour quitter.

TOUCHE

[9] Programmation de l'armement automatique sur minuterie

[9] clignote. Composez les 2 chiffres (00-23) pour l'heure, et les 2 chiffres (00-59) pour les minutes. (Appuyez sur [ENTREE]).

[MEM] L'heure du panneau

[MEM] clignote. Composez les 2 chiffres (00-23) pour l'heure, et les 2 chiffres (00-59) pour les minutes. (Appuyez sur [ENTREE]).

[EXCL] Rapport de vérification

Si cette option a ete programmée par voite installateur, appuyez sur cette touche pour transmettre un rapport de verification a sua centre de surveillance.

[DEF.T] Contacter Espload via la ligne téléphonique

Si cette option a ete programmée par voite installateur, appuyez sur cette touche pour etablir la communication avec l'ordinateurutilisant le logiciel Espload de voite centrale de surveillance.

[EXC.AUTO] Répondre à Espload

Cette option vous permet d'initialiser la communication par "modem" entre votre panneau et l'ordinateur exploitant le logiciel EspLOAD. (L'adaptateur ADP-1 peut aussi être utilisé).

[PARTIEL] Annuler la tentative de communication

Arrête la communication avec Espload.
Lorsque la communication est établie avec Espload, il est impossible d'acceder au mode de programmation.

IMPORTANT:

Gardez cette information en lieu sur

SIGNAUX DE PANIQUE

Touches	Type de signal de panique
[1] et [3]	Police ou □ Silencieuse □ Audible □ Inutilisée
[4] et [6]	Auxiliaire ou □ Silencieuse □ Audible □ Inutilisée
[7] et [9]	Incendie ou □ Silencieuse □ Audible □ Inutilisée

PARAMETRES DU SYSTÉME

Est-ce que le système est réparti? Oui □ Non □
Système A = _ Systeme B = _

Délai d'Entrée 1 est __ secondes.

Délai d'Entrée 2 est __ secondes.

Délaide Sortie est __ seconds.

CODES D'ACCESS

Les Claviers 616, 626, et 636

1VoyantVer *PRET":ALLUME = Toutes les zonesferméesETEINTE = Zone(s) ouverte(s)Clignotant = Dalié de sortie en cours
Voyant Rouge "ARME" ALLUMÉ = Système armé
Affichage des Défectuosités ALLUME = Défectuosité(s) presente(s) Clignotant = Panne d'alimentation

4 Affichage de la Mémoire D'alarme ALLUMÉ = Alarme(s) déclenchée(s)

5 Affichage des 24-zones (Touches 1 à 12): ALLUMÉ = Zone(s) ouvertes ou violées

Le Clavier 646

1Voyant vert "PRETMALLUME=Tous les zones ferméesETEINTE = Zone(s) ouverte(s)Clignotant = Delai de sortie en cours
Voyant rouge "ARMÉ". ALLUMÉ = Système armé
Voyant orange "CA". ALLUMÉ = Alimentation CA presente ETÉNT = Panne d'alimentation
Affiche des Defectuosités : ALLUME = Défectusosite(s) presente(s)
Affiche de la Mémoire D'alarme : ALLUMÉ = Alarme(s) déclenchée
Affiche des 24-zones (Touches 1 à 12): ALLUME = Zone(s) ou violes

GARANTIE

Le Vendeur garantit pour une période d'une année que ses produits ne comportent aucment défaut de piece ou de main-d'oeuvre, si utilisés dans des conditions normales. Sauf ce qui est expressement prévu par les générantes, toutes autres garanties, expresses ou implicites, légales ou autrement, se rapportant à la qualité de la marchandise, y compris sans limiter ce qui précède, toutes les garanties implicaces de qualité marchande et d'adaptation à des fins particulières, sont exclues. Le Vendeur ne peut garantir la performance du système de sécurité parcque que le Vendeur n'installe pas et ne raccorde pas les produits et parce que les produits peuvent être utilisés conjointement avec des produits qui ne sont pas fabriqués par le Vendeur. L'obligation et la responsabilité du Vendeur en vertu de la presente garantie sont expressement limitées à la réparation ou au replACEMENT, auchioix du Vendeur, de tout produit ne rencontre pas les specifications. Dans tous les cas, le Vendeur ne sera pas tenu responsable envers l'acheteur ou toute autre personne, en cas de dommages de chaque sorte, directs ou indirects, ou conséquents ou accidentels, y compris sans limiter ce qui précède, les pertes de profits, les biens volés ou des réclamations par des tiers, causés par des produits défectueux ou autrement resultant d'une installation ou usage impropre, incorrect ou autrement défectueux de la marchandise vendue.

34 Manuel de L'Usager

NOTES

NOTES
