137SB - Outil de jardinage motorisé ISEKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débroussailleuse thermique à main
Marque	ISEKI
Modèle	137SB
Type de moteur	Moteur 2 temps à essence
Cylindrée	36,5 cm³
Puissance	1,5 kW
Poids opérationnel sans carburant	7,7 kg
Capacité du réservoir de carburant	0,7 L
Allumage	Électronique
Bougie d'allumage	Bosch WSR 67 ou Champion RCS-6Y
Transmission	Embrayage centrifuge
Poignée	Poignée « Bike »
Niveau sonore	108 dB(A)
Niveau de pression sonore	97 dB(A)
Vibrations	6,6 m/s² (K = 2,5 m/s²)
Largeur de coupe de la lame	25 cm
Régime moteur maximal	10 800 tr/min
Régime de ralenti	2 700 tr/min
Utilisation	Taille et tonte des pelouses des particuliers
Alimentation	Mélange essence-huile 2 temps (ratio 50:1 ou 25:1 selon l'huile)
Sécurité	Bouclier de protection, arrêt d'urgence, protection contre les projections
Entretien et nettoyage	Nettoyage régulier du filtre à air, de la bougie, du bouclier et des ailettes de refroidissement
Pièces détachées et réparabilité	Utiliser exclusivement des pièces d'origine ISEKI pour garantir la sécurité et la conformité
Informations générales	Notice d'utilisation originale incluse, déclaration de conformité CE, garantie légale

FOIRE AUX QUESTIONS - 137SB ISEKI

Quel type de carburant utiliser pour la débroussailleuse ISEKI 137SB ?

Utilisez un mélange d'essence et d'huile 2 temps. Le ratio recommandé est de 50:1 avec une huile 2 temps spéciale haute qualité, ou de 25:1 avec certaines marques d'huile. Consultez le tableau de mélange dans la notice.

Comment démarrer le moteur à froid ?

Placez l'interrupteur sur « Démarrer », mettez le volet de démarrage sur « CHOKE », appuyez plusieurs fois sur le primer jusqu'à ce que le carburant soit visible, puis tirez 3 à 4 fois sur le câble de démarrage. Dès que le moteur démarre brièvement, mettez le volet sur « RUN » et tirez à nouveau.

Comment régler la longueur du fil de coupe ?

Laissez le moteur tourner à plein régime et tapotez la tête de coupe sur le sol. Le fil se rallonge automatiquement et la lame intégrée au bouclier de protection le coupe à la longueur autorisée.

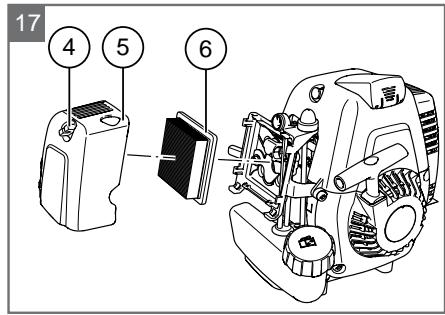

Comment entretenir le filtre à air ?

Retirez le couvercle du filtre à air, démontez le filtre et nettoyez-le à l'eau savonneuse. Rincez, séchez et remontez. Ne jamais utiliser d'essence et ne jamais faire fonctionner l'appareil sans filtre.

Quelle est la puissance du moteur ?

La débroussailleuse ISEKI 137SB est équipée d'un moteur 2 temps de 36,5 cm³ développant une puissance de 1,5 kW.

Comment remplacer la lame de coupe ?

Placez l'arbre vers le haut, montez la lame sur le patin de serrage, installez le disque de pression et le bol glisseur, puis vissez l'écrou de sécurité en tournant dans le sens inverse des aiguilles d'une montre (filetage gauche). Bloquez l'arbre avec une clé et serrez fermement.

Quelles sont les consignes de sécurité importantes ?

Portez toujours des lunettes de protection, un casque, des protections auditives, des gants et des chaussures de sécurité. Tenez les autres personnes à au moins 15 mètres de la zone de travail. Ne jamais utiliser l'appareil sans le bouclier de protection.

Comment stocker l'appareil pendant l'hiver ?

Videz le réservoir de carburant à l'air libre, puis faites tourner le moteur jusqu'à ce qu'il s'arrête. Nettoyez l'appareil, ajoutez une cuillère à café d'huile 2 temps dans le cylindre via le puits de bougie, puis tirez lentement sur le câble de démarrage pour répartir l'huile. Stockez dans un endroit frais et sec.

Que faire si le moteur ne démarre pas ?

Vérifiez la position du volet de démarrage : il doit être sur « RUN » après les premiers essais. Nettoyez ou remplacez la bougie d'allumage, vérifiez le filtre à carburant et le filtre à air. Si le problème persiste, attendez 5 minutes et réessayez avec la manette des gaz enfoncée.

Quelle est la largeur de coupe ?

Avec la lame de coupe, la largeur de coupe est de 25 cm. Pour la tête à fil, la largeur dépend de la longueur du fil, limitée à environ 13 cm avant démarrage.

MODE D'EMPLOI 137SB ISEKI

DEBROUSSAILLEUSE

Notice d'Emploi

137SB code 127229

NOTICE D'UTILISATION ORIGINALE

Table des matières

Informations sur ce manuel....46

Description du produit....46

Consignes de sécurité.... 47

Montage....49

Carburant et Ravitaillements....50

Mise en service....51

Commande....52

Maintenance et entretien.... 54

Stockage....56

Remise en service.... 56

Elimination....57

Aide en cas de panne....58

DÉCLARATION DE CONFORMITÉ CE....58

Garantie....59

INFORMATIONS SUR CE MANUEL

■ Veuillez lire cette documentation avant la mise en service. Ceci est indispensable pour pouvoir effectuer un travail fiable et une manipulation sans difficulté.

■ Veuillez respecter les remarques relatives à la sécurité et les avertissements figurant dans cette documentation et sur le produit.

- Cette documentation est partie intégrante du produit décrit et devra être remise au client lors de la vente.

Explication des symboles

ATTENTION!

Le respect de ces avertissements permet d'éviter des dommages corporels et / ou matériels.

Remarques spéciales pour une meilleure compréhension et manipulation.

DESCRIPTION DU PRODUIT

Cette documentation décrit une faux à main avec un moteur à essence.

Symboles apposés sur l'appareil

Attention! Faire preuve d'une prudence particulière au cours de la manipulation.

Lire le manuel d'utilisation avant la mise en service!

Porter des lunettes et un casque de protection, ainsi que des protections auditives.

Porter des gants.

Porter des chaussures de sécurité.

Se tenir et tenir ses vêtements à bonne distance du dispositif de coupe.

Risque de projections!

Les tiers doivent se tenir à au moins 15 m du matériel.

Aperçu produit

voir Figure 1

1	Lame de coupe
2	Boîte de vitesses
3	Bouclier de protection
4	Poignée « Bike »
5	Manette des gaz
6	Commutateur « Marche/arrêt du moteur »
7	Arrêtoir Manette des gaz
8	Sangle de transport
9	Capot Filtre à air
10	Réservoir à essence
11	Soupape de décompression
12	Primer (démarrage à froid)
13	Levier « Choke / Run »

Dispositifs de sécurité et de protection

Arrêt d'urgence

En cas d'urgence, positionner le contact d'allumage sur STOP.

Ecran de protection contre les projections de pierre

Protège l'utilisateur des projections. La lame intégrée raccourcit le fil coupant à la longueur autorisée.

ATTENTION!

Risque de blessure!

Ne pas mettre les dispositifs de sécurité et de protection hors service.

Utilisation conforme aux fins prévues

Ce matériel sert à tailler et à tondre les pelouses des particuliers. Toute autre application est considérée comme non conforme aux dispositions.

Éventuelle utilisation non conforme

ATTENTION!

Cet appareil n'est pas approprié pour les utilisations industrielles.

CONSIGNES DE SÉCURITÉ

N'utiliser l'appareil que lorsque celui-ci est dans un état technique impeccable.
- Ne pas mettre hors service les dispositifs de sécurité et de protection
Ce matériel ne doit pas être utilisé avec d'autres outils de coupe ou composants.

■ Porter une tenue vestimentaire adaptée:

■ pantalons longs, chaussures fermées, gants.
■ lunettes et casque de protection, protections auditives.

• Pendant le travail, veiller à une position stable.
• Ne pas manipuler l'appareil sous l'influence de l'alcool, de drogues ou de médicaments.
  ■ Toujours manipuler l'appareil à deux mains.
  Faire en sorte que les poignées restent sèches et propres.
  Se tenir et tenir ses vêtements à bonne distance du dispositif de coupe.
  ■ Tenir les autres personnes à l'écart de la zone de danger.
  ■ Retirer tous corps étrangers de la zone de travail.
  Faire en sorte que l'écran de protection, la tête à fil et le moteur soient toujours exempts de résidus d'herbe.
  Dès que vous vous éloignez de l'appareil :

Arrêter le moteur

■ Attendre jusqu'à ce que l'unité de coupe se soit complètement arrêtée

■ Ne pas laisser l'appareil sans surveillance.
Des enfants ou d'autres personnes ne connaissant pas les instructions de service ne sont pas autorisés à utiliser l'appareil
Avant d'utiliser l'appareil, vérifier que l'ensemble des vis, écrous et boulons sont bien serrés.
Insérez le protège-lame n'est pas toujours avant de transporter l'appareil ou le couteau ou le magasin.

DONNÉES TECHNIQUES

137SB

Type de moteur	2 temps
Cylindrée	36,5 cm 3
Rendement	1,5 kW
Poids opérationnel sans carburant	7,7 kg
Quantité de carburant	0,7 l
Allumage	électronique
Bougie d'allumage	Bosch (WSR 67) Champion (RCS-6Y)
Transmission	Embrayage à force-centrifuge
Poignée	Poignée « Bike »

Niveau sonore	108 dB(A)
Niveau de pression so-nore	97 dB(A)
Vibration	6,6 m/s2 K = 2,5m/s2
Largeur de coupe de la lame	25 cm
Régime maxi. du mo-teur	10800 U/min
Régime du moteur au ralenti	2700 U/min

142SB

Type de moteur	2 temps
Cylindrée	40,7 cm3
Rendement	1,7 kW
Poids opérationnel sans carburant	7,7 kg
Quantité de carburant	0,7 l
Allumage	électronique
Bougie d'allumage	Bosch (WSR 67) Champion (RCS-6Y)
Transmission	Embrayage à force-centrifuge
Poignée	Poignée « Bike »

Niveau sonore	108 dB(A)
Niveau de pression so-nore	97 dB(A)
Vibration	6,6 m/s2 K = 2,5m/s2
Largeur de coupe de la lame	25 cm
Régime maxi. du mo-teur	10800 tr/min
Régime du moteur au ralenti	2700 tr/min

MONTAGE

ATTENTION!

N'utiliser l'appareil que lorsqu'il est complètement assemblé.

Installer le capot de protection

voir Figure 3

1 Poser la débroussailleuse de manière à ce que l'arbre de travail soit dirigé vers le bas.
2 Relever le tube principal et mettre la protection (1) située sous le tube principal dans la bonne position (butée du renvoi d'angle).
3 Retirer le tube avec la protection.
4 Visser d'abord la pièce de fixation (2) sur la protection à l'aide d'une vis 5 x 20 mm via l'alésage (a).
5 Visser légèrement la deuxième vis 5 x 20 mm via l'alésage (b).

La pièce de fixation (2) est légèrement surélevée à l'intérieur de l'alésage (a). Ainsi, il est possible de dévisser la première vis du bloc via l'alésage (a) sans que le raccordement soit en biais.

voir Figure 4

1 Poser la débroussailleuse de manière à ce que l'arbre de travail soit dirigé vers le haut.
2 Avec les 2 vis 5 x 35 mm, visser la protection et la pièce de fixation via les alésages de la tôle de fixation du renvoi d'angle. Éventuellement, corriger au préalable la position de la protection. Les alésages doivent parfaitement coïncider.
3 Visser définitivement les vis dans l'alésage (b).

Monter la lame de coupe

voir Figure 5

1 Poser la débroussailleuse de manière à ce que l'arbre de travail soit dirigé vers le haut.
2 Poser la lame de coupe (5) sur le patin de serrage (1).

Pour centrer la lame de coupe, l'épaulément du patin de serrage doit passer précisément dans l'alésage de la lame de coupe.

3 Monter le disque de pression (2).

4 Poser le bol glisseur (3) et visser l'écrou de sécurité (4) sur l'arbre.

Attention - filetage gauche - tourner dans le sens inverse des aiguilles d'une montre !

Veiller à ce que toutes les pièces sont centrées !

5 Bloquer l'arbre à l'aide d'une clé (6) et serrer l'écrou (4).

ATTENTION!

Si l'écrou de sécurité (4) serre moins bien suite à des dévissages trop fréquents, il faut obligatoirement le remplacer !

Contrôler la lame de coupe pour s'assurer qu'elle bien centrée et fixe.

Installer la tête de coupe

voir Figure 8

ATTENTION!

Risque de blessures

Ne jamais utiliser la tête de coupe sans barre de protection avec le fil de coupe.

1. Bloquer l'arbre d'entraînement (1) à l'aide d'une clé.
2. Poser le patin de serrage (2).
3. Poser la protection anti-enroulement (3) avec l'inscription face à la boîte de vitesses.
4. Visser manuellement la tête de coupe (file-tage gauche).
5. Poser la barre de protection (4) avec le fil de coupe prémonté sur la protection et la serrer.
6. Retirer la clé.

Régler la sangle dorsale

1. Passer d'abord la sangle dorsale par l'épaule gauche.
2. Accrocher le crochet de fermeture dans l'œillet.
3. Contrôler, moteur à l'arrêt, la longueur de la sangle dorsale par quelques mouvements oscillants.

La tête de coupe ou la lame de coupe doivent tourner de façon parallèle au sol.

ATTENTION!

Toujours se servir de la bandoulière pendant l'utilisation du matériel. Accrocher la bandoulière dès le démarrage du moteur, pendant qu'il tourne à vide.

Placement de la double sangle dorsale voir Figures 20 à 29

Équilibrer la débroussailleuse

cf. figure 12

• Suspendre le crochet de la sangle dans le trou de fixation sur le tube.
  Équilibrer la débroussailleuse de manière à ce que la lame se balance env. 10 cm au-dessus du sol sans que la débroussailleuse soit tenue avec les mains.
  Le cas échéant, attacher le crochet d'équilibrage de la débroussailleuse.

CARBURANT ET RAVITAILLEMENTS

Sécurité

AVERTISSEMENT!

Danger d'incendie ! L'essence est extrêmement inflammable !

■ Ne conserver l'essence que dans des récipients appropriés
■ Ne prendre de l'essence qu'à l'air libre

■ Ne pas fumer lorsque vous prenez de l'essence
- Ne pas ouvrir le bouchon d'essence lorsque le moteur est en marche ou qu'il est chaud
Remplacer un réservoir ou un bouchon d'essence endommagé
■ Toujours bien fermer le bouchon d'essence
Si de l'essence a coulé :
■ Ne pas démarrer le moteur
■ Ne pas essayer de l'allumer
Nettoyer l'appareil

AVERTISSEMENT!

Ne jamais faire marcher le moteur à l'intérieur. Danger d'intoxication!

Réaliser le mélange de carburant

En cas d'utilisation d'un ratio de mélange 1:50, nous recommandons une huile 2 temps spéciale haute qualité.

Pour les marques d'huile 2 temps, nous recommandons un ratio de mélange 1:25.

Tableaux des ratios de mélanges de carburant

Processus de mélange	Essence	Huile pour mélange
25 parts d'essence :1 part d'huile pour mélangeHuile 2 temps	1 l	40 ml
	3 l	120 ml
	5 l	200 ml

Processus de mélange	Essence	Huile pour mélange
50 parts d'essence :1 part d'huile pour mélangeHuile 2 temps	1 l	20 ml
	3 l	60 ml
	5 l	100 ml

Verser l'essence et l'huile correspondante dans le réservoir approprié conformément au tableau et bien mélanger.

Remplir avec le mélange de carburant

voir Figure 1

• Ne remplissez les réservoirs que lorsque le moteur est coupé.
  Nettoyer les alentours de la zone de remplissage.
  Poser la débroussailleuse de manière à ce que le bouchon de réservoir (10) soit dirigé vers le haut.
  Dévisser le bouchon de réservoir (10) et verser le mélange de carburant jusqu'au bord inférieur de la tubulure.
  Pour éviter les impuretés, utiliser un entonnoir à filtre.
  Après le remplissage, fermer le bouchon de réservoir (10) à la main.

MISE EN SERVICE

ATTENTION!

Effectuer une inspection visuelle avant toute mise en service.

L'appareil ne doit pas être utilisé avec un outil de coupe et/ou des pièces de fixation desserrés, endommagés ou usés.
Débroussailleuse fonctionnent toujours avec un bouclier.
■ Toujours tenir compte du mode d'emploi fourni du fabricant du moteur
Coupe avant de l'utiliser en cas de dommages ou de fissuration, remplacer s'il est endommagé ou usé pièces avec pièces de rechange originales.

Démarrer le moteur

AVERTISSEMENT!

Ne jamais faire marcher le moteur à l'intérieur. Danger d'intoxication!

Avant de démarrer, raccourcir le fil coupant à 13 cm afin de ne pas surcharger le moteur.
Respecter les dispositions nationales concernant les horaires d'utilisation.

Niveaux de volets de démarrage (réglage Choke) :

voir Figure 6

|↖|	|↓|
CHOKE	RUN

Démarrage à froid

ATTENTION! Risque de rebond!

Tirer toujours bien droit sur le câble de démarrage. Ne pas le laisser repartir d'un coup.

voir Figure 7

1. Mettre le commutateur d'arrêt/démarrage (2) en position « Démarrer ».
2. Relâcher la manette de gaz. La manette de gaz s'enclenche en position de mi-régime.

voir Figure 10

1. Mettre le volet de démarrage (7) en position «CHOKE ».
2. Appuyer plusieurs fois sur le primer (8) jusqu'à ce que le carburant soit visible dans le ballon en plastique.
3. Avant chaque tirage du câble de démarrage, appuyer sur la soupape de décompression (6). La soupape de décompression (6) se remet automatiquement en position normale.

voir Figure 11

ATTENTION!

Poser la débroussailleuse à plat sur un sol dépourvu d'obstacles et veiller à ce que l'outil de coupe ne touche aucun objet ni le sol.

Lors du démarrage, ne pas se mettre débout ou à genoux sur le tube, cela pourrait endommager l'arbre ou le tube. Mettez-vous debout en position sûre, tenez l'appareil avec la main gauche au niveau de la bride du capot.

1. Tirer 3-4 fois sur le câble de démarrage (1) jusqu'à ce que le moteur démarrer brièvement de manière audible.
2. Mettre le volet de démarrage (7) en position « RUN ».
3. Tirer la corde du lanceur jusqu'à ce que le moteur démarre.
4. Si le moteur ne démarre pas, répéter les étapes 1 à 8.

Démarrage à chaud

1. Mettre le commutateur d'arrêt/démarrage en position « Démarrer ».

2. Positionner le levier de starter sur « RUN ».

3. Avant chaque tirage du câble de démarrage, appuyer sur la soupape de décompression, (la soupape de décompression se remet automatiquement en position normale).

4. Tirer rapidement la corde du lanceur (6 fois au maximum) - le moteur démarre. Maintenir la manette des gaz à fond, jusqu'à ce que le moteur tourne régulièrement.

Le moteur ne démarre pas

1. positionner le levier de starter sur « RUN ».
2. Tirer la corde du lanceur 5 fois.

Le moteur ne démarre toujours pas

1. Attendre 5 minutes, puis essayer à nouveau avec la manette des gaz enfoncée.

COMMANDE

Lors de la taille et de la coupe, laisser toujours le moteur tourner au régime le plus élevé.

Consignes de sécurité

ATTENTION!

Respecter les consignes de sécurité et les avertissements de cette documentation et sur le produit.

ATTENTION!

Pour des travaux de plus longue durée, les vibrations produites risquent de perturber les vaisseaux sanguins ou le système nerveux des doigts, mains ou poignets. Apparition éventuelle d'engourdissements de membres du corps, de douleurs lancinantes, de douleurs ou d'altérations de la peau. En cas de tels symptômes, soumettez-vous à un examen médical!

• Ne jamais tenir la tête à fil au-dessus de la hauteur des genoux lorsque le matériel est en cours de fonctionnement.
  ■ Ne jamais travailler sur des monticules ou talus glissants ou dérapants.
  Lorsqu'il s'agit de tondre en hauteur, se tenir toujours au-dessous du dispositif de coupe.
• Ne jamais utiliser l'appareil à proximité de liquides ou gaz facilement inflammables - risque d'explosion ou d'incendie !
  En cas de contact avec un corps étranger:

Arrêter le moteur.
■ Vérifier si le matériel est endommagé.

Les personnes qui ne sont pas familiarisées avec le matériel doivent s'entraîner à sa manipulation alors que le moteur est arrêté.

Prévention de retour

ATTENTION!

Risque de blessure suite à un rebond incontrôlée!

Ne pas utiliser la lame de coupe à proximité d'obstacles.

La végétation dense, les jeunes arbres ou les broussailles peuvent bloquer la lame de coupe et entraîner un arrêt du fonctionnement.

Eviter tout blocage en observant le sens d'inclinaison des broussailles et couper à partir du sens opposé.
En cas de coïncement de la plaque de découpe lors de la coupe:

Arrêter immédiatement le moteur.
Maintenir le matériel en hauteur de manière à ce que la plaque de coupe ne saute pas ou ne casse pas.
Le matériel coincé, déplacé par la coupe.

Taille

1. Etudier le terrain et déterminer la hauteur de coupe souhaitée.
2. Disposer et maintenir la tête à fil à la hauteur souhaitée.
3. Déplacer avec précaution le matériel de gauche à droite et de droite à gauche.
4. Faire en sorte que la tête à fil reste à la parallèle du sol.

Taille à la base

1. Faire avancer le matériel vers l'avant avec une légère inclinaison de manière à ce qu'il se déplace près du sol.
2. Se tenir toujours à bonne distance du dispositif de taille.

Taille des clôtures et des fondations

ATTENTION!

Risque de blessure suite à un rebond incontrôlée!

Ne pas utiliser la lame de coupe à proximité d'obstacles.

1. Manipuler le matériel lentement et avec précaution en évitant que le fil entre en contact avec les obstacles.

Taille autour des troncs d'arbre

1. Manipuler le matériel lentement et avec précaution autour des troncs d'arbre de manière à ce que le fil coupant ne touche pas l'écorce.
2. Tondre autour des troncs d'arbre de gauche à droite.
3. Attraper l'herbe et les mauvaises herbes avec la pointe du fil et incliner légèrement la tête à fil vers l'avant.

La taille de murs en pierre, de fondations et d'arbres entraîne une usure prématurée du fil.

Tonte

Tondre avec la tête de coupe

1. Incliner la tête à fil vers la droite de 30°.
2. Placer la poignée dans la position souhaitée.

ATTENTION!

Risque de dommages corporels/matériels à cause desprojections de corps étrangers!

Retirer les corps étrangers de la zone de travail.

Tondre avec la lame de coupe

cf. figure 13

Lors de la tonte avec une lame de coupe, cette dernière est entraînée d'un côté à l'autre dans un mouvement horizontal en forme d'arc de cercle.

À prendre en compte également avant d'utiliser la lame de coupe :

Utiliser la sangle.
■ Vérifier le montage correct de la lame de coupe.
- Porter une tenue de protection et des lunettes de protection.
- Ne pas utiliser de lames de coupe pour mauvaises herbes pour couper des broussailles ou de jeunes arbres.

ATTENTION!

N'utiliser que des lames et accessoires d'origine ! Des accessoires non adaptés peuvent provoquer des blessures et des dysfonctionnements de l'appareil !

Des pièces qui ne sont pas d'origine peuvent provoquer des blessures et des dysfonctionnements de l'appareil !

Arrêter le moteur

1. Relâcher l'accélérateur et laisser le moteur tourner à vide.
2. Positionner le contact d'allumage sur STOP.

ATTENTION! Risque de blessures!

Même après avoir été arrêté, le moteur continue de tourner.

Rallonger le fil de coupe

cf. figure 14

1. Laisser le moteur tourner à plein gaz et tapoter la tête de coupe sur le sol.

→ Le fil sera automatiquement rallongé.

La lame située au niveau de l'écran de protection raccourcit le fil coupant à la longueur autorisée.

Nettoyage de l'écran de protection

1. Arrêter le matériel.
2. Eliminer les résidus d'herbe à l'aide d'un tournevis ou d'un outil équivalent.

Nettoyer régulièrement l'écran de protection pour éviter toute surchauffe du tuyau de la tige.

MAINTENANCE ET ENTRETIEN

Programme d'entretien

Les remarques suivantes se rapportent à des conditions d'utilisation normales. En cas de conditions particulières, comme une durée de travail particulièrement longue, les intervalles de maintenance doivent être raccourcis en conséquence.

Programme d'entretien

	toutes les 5 hs	avant de com-men-cer le travail	une fois par se-maine	toutes les 50 hs	toutes les 100 hs	en cas de be-soin	une fois par an, avant la saison de tonte
Carburateur
Contrôler le ralenti		X
Filtre à air
Nettoyer		X
Remplacer						X
Bougie d'allumage
Vérifier la distance entre les électro-des, la régler le cas échéant				X
Remplacer					X	X
Entrée d'air froid
Nettoyer			X			X	X
Silencieux
Nettoyer		X
Réservoir à carburant
Nettoyer				X			X
Filtre à carburant
Remplacer							X
Graissage de la boîte de vitesses
Vérifier			X				X
Outil de coupe métallique
Vérifier		X
Remplacer						X

Programme d'entretien

	toutes les 5 hs	avant de com-men-cer le travail	une fois par se-maine	toutes les 50 hs	toutes les 100 hs	en cas de be-soin	une fois par an, avant la saison de tonte
Éléments de commande
(commutateur d'arrêt/démarrage, manette de gaz, blocage de mi-régime, câble de démarrage)		X
Toutes les vis accessibles (sauf les vis de réglage)
Resserrer	X					X	X
Machine complète
Nettoyer		X
Nettoyer			X			X	X

Procédez régulièrement aux travaux d'entretien. Le cas échéant, mandatez une entreprise spécialisée si vous ne pouvez pas réaliser tous les travaux vous-même. Le propriétaire de l'appareil est également responsable des :

Dommages dus à de travaux d'entretien ou de réparation non conformes ou hors délai.
■ Dommages indirects, y compris la corrosion, en cas de stockage inapproprié.

Nettoyer le filtre à air

voir Figure 17

ATTENTION!

Ne jamais faire fonctionner le matériel sans filtre à air. Nettoyer régulièrement le filtre à air. Changer le filtre endommagé.

1. Retirer les vis à ailettes (4), le couvercle et le filtre à air (6).
2. Nettoyer le filtre à air (6) à l'eau savonneuse. Ne pas utiliser d'essence !
3. Laisser sécher le filtre à air (6).
4. Monter le filtre à air (6) dans l'ordre inverse.

Filtre à carburant

ATTENTION!

Ne jamais faire fonctionner le matériel sans filtre à carburant. De graves endommagements du moteur peuvent en résulter.

1. Retirer complètement le couvercle du réservoir.
2. Vidanger le carburant dans un récipient adapté.
3. Retirer le filtre du réservoir à l'aide d'un crochet métallique.
4. Retirer le filtre en le faisant pivoter.
5. Remplacer le filtre.

Régler les câbles Bowden

voir Figure 9

Les câbles Bowden de votre débroussailleuse sont préréglés en usine. En cas de modification

importante de la position de la poignée « Bike », le câble Bowden peut être rallongé, ce qui peut causer des dysfonctionnements de la manette des gaz.

Si l'outil de coupe de la débroussailleuse ne s'arrête pas après le démarrage et le déverrouillage du blocage de mi-régime, le câble Bowden doit être ajusté à l'aide de la vis de réglage (8). Le fonctionnement correct de la manette de gaz est alors de nouveau garanti.

MISE EN GARDE!

Risque de blessure dûsà l'outil de coupe enrotation!

• Ne procéder au réglage des câbles Bowden qu'après avoir coupé le moteur.
  ■ Ne contrôler le fonctionnement qu'avec la débroussailleuse couchée par terre.

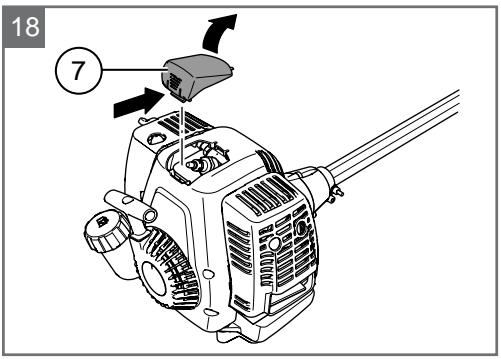

Remplacer la bougie d'allumage

voir Figure 18

1. Déposer le cache de bougie d'allumage (7).
2. Remplacer la bougie
3. Serrer la bougie d'allumage avec un couple de 12 - 15 Nm.
4. Placer le connecteur sur la bougie d'allumage.
5. Poser le cache de bougie d'allumage (7).

Distance entre les électrodes = 0,6 - 0,7 mm [0.025"].

Régler le carburateur

cf. figure 16

Le carburateur est réglé de manière optimale en usine.

Si un ajustement ultérieur s'avérait néanmoins nécessaire, utilisez les vis suivantes pour le réglage :

■ Vis de butée de ralenti (1)
■ Vis de réglage du mélange au ralenti (3)
■ Vis de réglage du mélange à pleine puissance (2)

STOCKAGE

MISE EN GARDE! Danger d'incendieou d'explosion!

Ne pas entreposer le matériel à proximité de flammes à l'air libre ou de sources de chaleur.

Avant un stockage prolongé (pendant l'hiver), vider le réservoir à carburant.
- Ne vider le réservoir à carburant qu'à l'air libre.
Laisser le moteur se refroidir avant son stockage.

1. Vider le réservoir de carburant.
2. Démarrer le moteur et le laisser tourner à vide jusqu'à ce qu'il s'arrête.
3. Laisser le moteur refroidir.
4. Desserrer les bougies d'allumage à l'aide d'une clé.
5. Mettre une cuillère à café d'huile 2 cycles dans la chambre de combustion.
6. Pour distribuer l'huile à l'intérieur du moteur, tirer lentement sur le câble de démarrage plusieurs fois de suite.
7. Revisser la bougie d'allumage.
8. Nettoyer soigneusement le matériel et patienter.
9. Stocker le matériel dans un lieu froid et sec.

MISE EN GARDE! Risque d'incendie!

Ne pas stocker une machine contenant du carburant à l'intérieur de bâtiments où des vapeurs d'essence risquent d'entrer en contact de feu ou d'étincelles!

REMISE EN SERVICE

1. Retirer les bougies d'allumage.
2. Tirer rapidement et à fond sur le câble de démarrage afin d'éliminer l'huile de la chambre de combustion.
3. Nettoyer les bougies d'allumage, vérifier l'écart des électrodes, remplacer au besoin.
4. Préparer l'utilisation du matériel.
5. Remplir le réservoir avec un mélange adapté carburant/huile (50: 1).

ELIMINATION

Ne jetez pas les appareils usagés, les piles et les accumulateurs avec les déchets domestiques !

Le carton d'emballage, l'appareil et les accessoires sont fabriqués en matériaux recyclables et doivent être éliminés en conséquence.

AIDE EN CAS DE PANNE

PROBLEME	CAUSE POSSIBLE	CORRECTION
Le moteur ne démarre pas	Erreur au démarrage	Erreur au démarrage
Le moteur démarre mais s'arrête	Position erronée de la commande sur Choke	Mettre la commande sur RUN
	Bougies encrassées, mal réglées ou incorrectes	Nettoyer/régler les bougies ou les remplacer
	Filtre à carburant encrassé	Remplacer le filtre
Le moteur démarre mais ne tourne pas à plein régime.	Position erronée de la commande sur Choke	Mettre la commande sur RUN
	Filtre à air encrassé	Nettoyer ou remplacer le filtre
Le moteur tourne par à coups	Bougies encrassées, mal réglées ou incorrectes	Nettoyer/régler les bougies ou les remplacer
Quantité excessive de fumée	Mélange de carburant incorrect	Utiliser un mélange de carburant correct

En cas de panne non décrite dans ce tableau ou impossible à résoudre seul, s'adresser au service clientèle.

DÉCLARATION DE CONFORMITÉ CE

Nous déclarons par la présente de la produit, dans la version mise en circulation par nos soins, es conforme aux exigences des Normes UE harmonisées, des normes de sécurité UE et aux normes spécifiques au produit.

Produit

Débroussailleuse

Numéro de série

G2342345

Type

137 SB

142 SB

Niveau de puissance

sonoremesuré / garanti

137 SB - 108/110 dB(A)

142 SB - 108/110 dB(A)

Fabricant

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Directives UE

2006/42/EG

2000/14/EG

2002/88/EG

2004/108/EG

Evaluation de conformité

2000 /14 / EG Appendice V

Représentant autorisé

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Normes harmonisées

EN ISO 11681-1

EN ISO 14982

EN ISO 22868

EN ISO 22867

Kötz, 2015-02-27

Wolfgang Hergeth

Managing Director

GARANTIE

Nous remédierons à tout défaut de matériel et de fabrication sur l'appareil dans le délai de prescription légal pour les réclamations concernant des vices de construction selon la méthode de notre choix, sous forme soit de réparation, soit de livraison de remplacement. Le délai de prescription est déterminé en fonction de la loi du pays dans lequel l'appareil a été acheté.

La garantie que nous accordons ne s'applique que- La garantie expire dans les cas suivants :

dans les cas suivants :

Manipulation conforme de l'appareil
■ Respect des instructions d'utilisation
Utilisation de pièces de remplacement d'origine

■ Tentatives de réparation sur l'appareil
■ Modifications techniques de l'appareil
Utilisation non conforme (p. ex. utilisation dans un contexte professionnel ou public)

Sont exclus de la garantie :

■ Les dommages sur la peinture dus à une usure normale
Les pièces d'usure signalées sur la carte de commande de pièces de remplacement par un encadrement : [xxx xxx (x)]
Moteurs à combustion – Les conditions de garantie propres au fabricant de moteurs s'appliquent

La durée de garantie commence à la date d'achat du premier propriétaire. C'est la date apposée sur la facture originale qui fait foi. En cas de dommage couvert par la garantie, veuillez présenter cette déclaration de garantie et votre preuve d'achat à votre revendeur ou le service après-vente le plus proche. Cet accord de garantie n'affecte pas les droits de réclamation pour vices de l'acheteur envers le vendeur.

ISEKI

F R A N C E

ISEKI France S.A.S - ZAC des Ribes

27, avenue des frères Montgolfier - CS 20024

63178 Aubière Cedex

Tél. [phone] - Fax. [phone]

E-mail : [e-mail] - www.iseki.fr
