TL-S703 - Outil d'entretien de vélo SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit d'entretien d'huile pour moyeu interne de vélo
Marque	SHIMANO
Modèle	TL-S703
Utilisation principale	Changement d'huile des moyeux internes Shimano (ex: SG-S700)
Contenu du kit	Seringue, tube, écrou de purge, joint torique, récipient
Capacité d'huile recommandée	25 ml par injection
Huile compatible	Huile Shimano SG-S700 Oil uniquement
Couple de serrage (écrou de purge)	1-3 N·m (10-30 kgf·cm)
Température de stockage	Max 40°C, à l'abri de l'humidité et du gel
Précautions de sécurité	Porter gants et lunettes, travailler dans un lieu ventilé, ne pas fumer
Risques	Irritation oculaire et cutanée, inhalation dangereuse, inflammation possible
Entretien du kit	Nettoyer seringue et tube après usage avec un produit d'entretien de pièces
Élimination des huiles usagées	Conformément aux lois et réglementations locales
Référence technique	SI-7080A-002
Notice disponible en ligne	http://techdocs.shimano.com

FOIRE AUX QUESTIONS - TL-S703 SHIMANO

Comment utiliser le kit TL-S703 pour changer l'huile du moyeu ?

Placez la roue sur un support, tournez-la pour orienter la porte de vidange vers le haut, retirez la vis de vidange, fixez l'écrou de purge avec le tube, connectez la seringue, tournez la roue pour vidanger, puis injectez 25 ml d'huile neuve à l'aide de la seringue. Suivez les étapes détaillées dans la notice.

Quelle huile dois-je utiliser avec le TL-S703 ?

Utilisez exclusivement l'huile Shimano SG-S700 Oil. L'utilisation d'autres huiles peut provoquer des fuites ou dysfonctionnements.

Quelles précautions de sécurité observer ?

Travaillez dans un endroit bien ventilé, portez des gants et des lunettes de protection. Ne fumez pas, ne mangez pas et ne buvez pas pendant l'opération. Évitez les sources d'incendie.

Comment vidanger l'huile usagée ?

Tournez la roue pour que la porte de vidange soit orientée vers le haut, retirez la vis, fixez l'écrou de purge avec le tube, connectez la seringue (piston enfoncé), puis tournez la roue pour orienter la porte vers le bas et tirez le piston pour aspirer l'huile.

Comment injecter l'huile neuve ?

Après vidange et nettoyage, remplissez la seringue de 25 ml d'huile neuve, connectez-la au tube, puis poussez lentement le piston pour injecter l'huile dans le moyeu. Tournez la roue pour répartir l'huile.

À quelle fréquence faut-il changer l'huile du moyeu ?

Changez l'huile après les 1000 premiers kilomètres, puis tous les 2 ans (ou tous les 5000 km si utilisation fréquente).

Que faire en cas de contact de l'huile avec la peau ?

Lavez abondamment la zone avec de l'eau et du savon. Si l'état de la peau devient anormal, consultez un médecin.

Que faire en cas d'ingestion d'huile ?

Ne faites pas vomir. Donnez à boire un à deux verres d'eau à la personne concernée et consultez immédiatement un médecin. Si elle perd conscience, ne rien donner par la bouche.

Comment nettoyer la seringue et le tube après usage ?

Utilisez un produit d'entretien de pièces pour nettoyer la seringue et le tube s'ils sont sales. Rincez et séchez avant de ranger.

Où trouver le manuel d'instructions complet ?

Le manuel complet est disponible au format PDF sur techdocs.shimano.com ainsi que sur notice-facile.com.

MODE D'EMPLOI TL-S703 SHIMANO

Avertissement

• Lorsque vous devez changer l'huile, assurez-vous que celle-ci ne gicle pas sur le rotor du frein à disque, les plaquettes de frein, sur la jante si vous utilisez des freins à mâchoire, etc. Si l'une de ces parties entre en contact avec de l'huile, les performances des freins pourraient en être diminuées. Réglez ce problème selon les procédures décrites dans le manuel d'instructions des freins.
• Etant donné qu'il y a un risque d'explosion ou d'incendie, ne fumez pas, ne mangez pas et ne buvez pas lorsqu vous appliquez cette huile. De plus, gardez-la à l'écart des sources d'incendie potentielles telles que de la chaleur, des étincelles, des flammes nues ou des températures élevées et prenez garde aux étincelles d'électricité statique et aux autres étincelles qui peuvent provoquer un incendie.
• À n'utiliser qu'en plein air ou dans une zone bien ventilée. L'inhalation de brumes ou de vapeurs d'huile peut provoquer des nausées. Assurez-vous de travailler dans un lieu correctement ventilé et d'utiliser un masque de type respirateur. Si de la brume ou de la vapeur est inhalée par erreur, rendez-vous immédiatement dans un lieu bien aéré. Restez au chaud, restez calme et demandez un avis Médical professionnel si nécessaire. Si la respiration s'accroît, pratiquez la respiration artificielle, si la respiration est difficile, donnez de l'oxygène à la personne affectée.

Précautions au sujet de la manipulation de l'huile SG-S700 oil

• Lors de la manipulation, veiller à porter des lunettes de protection et à éviter tout contact de l'huile avec les yeux. Sinon, une irritation des yeux pourrait en résulter. Si de l'huile entre en contact avec les yeux, rincer abondamment à l'eau douce et contacter immédiatement un médecin.
• Lors de la manipulation, porter des gants. Sinon, une irritation de la peau des mains pourrait en résulter. Si de l'huile entre en contact avec la peau, bien la laver avec de l'eau et du savon.

Si I'etat de la peau devient anormal, consultez immediatement un medecin. - Ne buvez pas cette huile. Si elle est bue par erreur, ne pas faire vomir. Donnez à boire un à deux verres d'eau à la personne concernée et consultez un médecin immédiatement. Si la personne concernée perd conscience, ne lui donnez rien par la bouche. Si des vomissements surviennent naturellement, faites basculer le corps pour éviter l'inhalation. - Àprousutilisation, assurez-vous de vous laver minutieusement les mains. - Lors du rangement, fermez le contenant hermetiquement pour empêcher l'eau ou des matières étrangères d'y ENTER. Conservez hors de portée des enfants. Ne pas ranger dans des zones soumises à un ensoleillement direct, à des températures supérieures à 40°C ou dans des zones soumises à l'eau ou à une humidité élevée susceptible de former de la rouille, ou dans des zones où il existe un risque de gel. - Jetez les huiles usées, usagées ou celles ayant servi au nettoyage, en vous conformant aux lois et réglementations locales. - Pour maintainir les performances du produit, l'huile doit être changée après le premier millier de kilomètres depuis le début de l'utilisation du produit puis une fois tous les deux ans par la suite (tous les 5.000 km si le vélo est féquement utilisé). - Lors de la maintenance, utilisez seulement l'huile Shimano SG-S700 Oil. L'utilisation d'autres huiles peut cause des problèmes, tels que des fuites d'huile, un dysfonctionnement des commandes de vitesses, etc. - Lorsque vous utilisez un bidon d'un litre d'huile, il peut devenir impossible d'aspirer l'huile avec une seringue lorsqu'il ne reste qu'un peu d'huile. Commencez par transférer toute l'huile dans un autre conteneur. - Lisez attentivement ces instructions et conservez-les dans un lieu sur pour reférence ultérieure.

Kit d'entretien à l'huile

Outilage y compris le kit

Seringue, Tube, Écrou de purge, Joint torique, Récipient

Moyeu interne: remplacement de l'huile

À l'aide d'un support, etc, laissez la roue arrière tourner pendant que vous effectuez les travaux.

SI-7080A-002

A: vidangez l'huile usagée

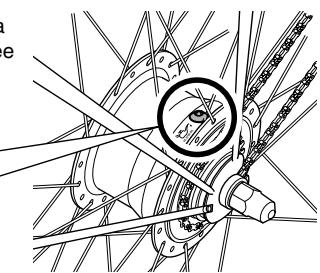

1. Faites tourner la roue lentement jusqu'à ce que la porte de vidange soit orientée vers le haut.

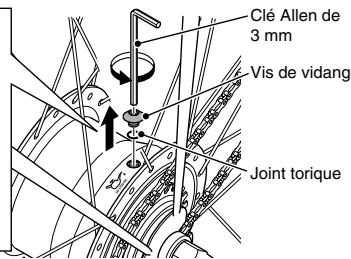

1. Retirez la vis de vidange et le joint torique.

Remarque:

Assurez-vous que la porte de vidange soit bien orientée vers le haut.

Si la vis de vidange est dévisée alors qu'elle n'est pas orientée vers le haut, l'huile à l'intérieur pourrait s'échapper.

1. Fixez l'écrou de purge avec un tube fixé au carter du moyeu.
2. Vérifiez que le joint torque est bien installé sur l'écrou de purge.

Couple de serrage: 1-3 N·m {10-30 kgf·cm}

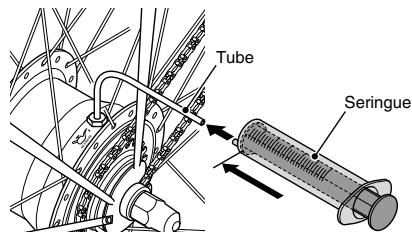

1. En maintenant le piston de la seringue totalement enfoncé, connectez fermement la seringue au tube.

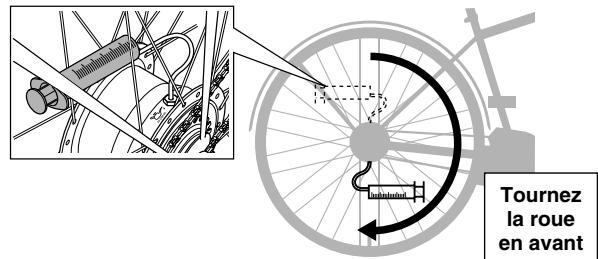

1. Insérez la seringue entre les rayons et tournez lentement la roue en avant jusqu'à ce que la porte de vidange soit orientée vers le bas.

B: nettoyage de l'intérieur

1. Attachez l'écrou de purge du carter de moyeu.

Couple de serrage:

1-3N·m{10-30kgf·cm}

1. Attendez environ 5 minutes en maintenant le moyeu immobile et sans tourner, de sorte que l'huile s'imprègne.

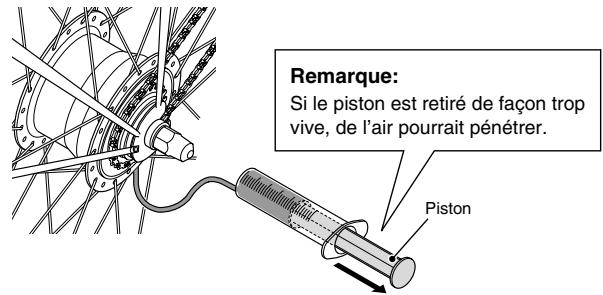

2. Enlevez le piston en tirant doucement pour sortir l'huile de l'intérieur du carter de moyeu.

1. Tournez lentement la roue jusqu'à ce que le bouchon de vidange soit orienté vers le haut.

• Afin de s'assurer que la seringue ne se prenne pas dans le carter de chaîne, etc, placez la seringue entre les rayons lorsque la roue tourne.

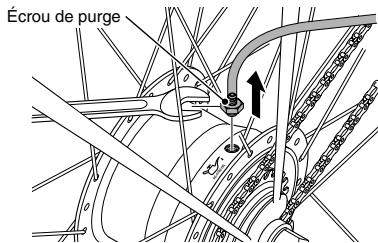

• Tout en faisant attention à ce que le tube ne se détache pas de la seringue, retirez l'écrou de purgege.

1. Retirez l'huile usagée de la seringue.

1. Mettez 25 ml d'huile neuve dans la seringue et connectez-la fermement au tube.
2. Si la seringue ou le tube se salissant lorsque vous retirez l'huile usagée ou lorsque vous nettoyez l'intérieur du moyeu, nettoyez si nécessaire la seringue et le tube à l'aide d'un produit d'entretien de pieces, etc.

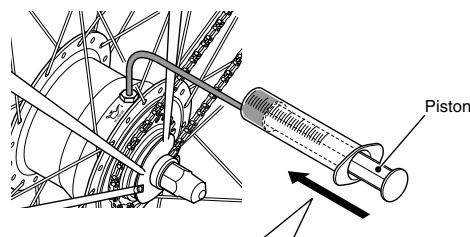

3. Poussez le piston pour injecter l'huile neuve à l'intérieur du moyeu.

• e périodiquement et réduit la pression dans le moyeu, l'huile sera plus facile à injecter dans le moyeu.
• Après avoir tiré le piston pour réduire la pression interne, retirez l'écrou de purge.
• Si vous retirez l'écrou de purgese sans avoir tiré le piston, l'huile peut refluer dans le piston avec de l'air issu de l'intérieur du tube et se déverser hors du piston.
• Installez le joint torique et l'écrou de purge.

Clé Allen de 3 mm

1. Lorsque vous effectuez un changement de matériel, faites tourner les pédales pour faire tourner la roue pendant environ 1 minute.
2. Gardez la roue immobile, sans la faire tourner, pendant environ 1 minute.
3. Retirez l'huile de l'intérieur en suivant la procédure A ci-dessus.

C: injection de l'huile neuе

1. Injectez 25 ml d'huile neue dans le moyeu en suivant les étapes B-1 à B-5 ci-dessus.
2. Nettoyez toute huile qui peut se trouver sur le moyeu, etc.
3. Des instructions de montage dans d'autres langues sont disponibles sous: http://techdocs. shimano. com

Sous réserve de changement des spécifications sans préavis pour l'amélioration du produit.
