MODE D'EMPLOI VIEWPAD 10 VIEWSONIC

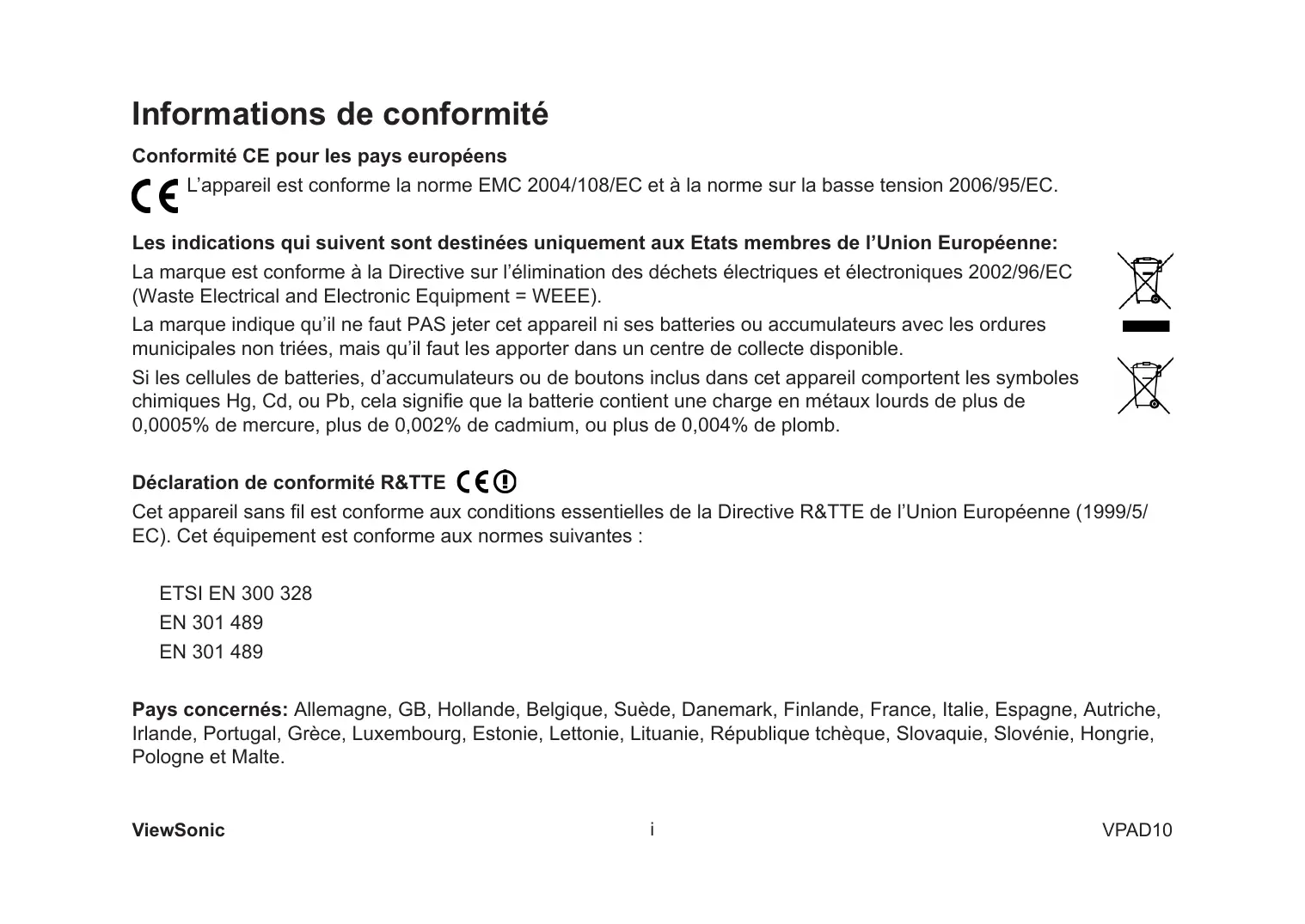

L’appareil est conforme la norme EMC 2004/108/EC et à la norme sur la basse tension 2006/95/EC. Les indications qui suivent sont destinées uniquement aux Etats membres de l’Union Européenne: La marque est conforme à la Directive sur l’élimination des déchets électriques et électroniques 2002/96/EC (Waste Electrical and Electronic Equipment = WEEE). La marque indique qu’il ne faut PAS jeter cet appareil ni ses batteries ou accumulateurs avec les ordures municipales non triées, mais qu’il faut les apporter dans un centre de collecte disponible. Si les cellules de batteries, d’accumulateurs ou de boutons inclus dans cet appareil comportent les symboles chimiques Hg, Cd, ou Pb, cela signifie que la batterie contient une charge en métaux lourds de plus de 0,0005% de mercure, plus de 0,002% de cadmium, ou plus de 0,004% de plomb. Déclaration de conformité R&TTE Cet appareil sans fil est conforme aux conditions essentielles de la Directive R&TTE de l’Union Européenne (1999/5/ EC). Cet équipement est conforme aux normes suivantes : ETSI EN 300 328 EN 301 489 EN 301 489 Pays concernés: Allemagne, GB, Hollande, Belgique, Suède, Danemark, Finlande, France, Italie, Espagne, Autriche, Irlande, Portugal, Grèce, Luxembourg, Estonie, Lettonie, Lituanie, République tchèque, Slovaquie, Slovénie, Hongrie, Pologne et Malte. ViewSonic 3. Ne pas placer le PC tablette sur la surface de travail instable ou inégale. 4. Ne pas placer ou déposer des objets au dessus du PC tablette. Ne pas faire glisser d’objets étrangers dans le PC tablette. Ne pas secouer l’écran LCD trop fort. 5. NE PAS exposer le PC tablette aux champs magnétiques ou électriques, ne pas placer la disquette de près ou sur le PC tablette, les données de la disquette risquent de se perdre. 6. Ne pas laissez le PC tablette sous le soleil, car il peut endommager l’écran à cristaux liquides, en particulier dans la voiture. 7. TEMP de Sécurité: ce PC tablette devrait être utilisé dans des environnements avec des températures ambiantes comprises entre 5 ° C (41 ° F) et 35 ° C (95 ° F). 8. NE PAS exposer le PC tablette ou l’utiliser près de liquides, la pluie ou l’humidité. 9. Attention: il risque d’exploser si la batterie est remplacée par un type incorrect. Débarrassez-vous des batteries usagées conformément aux instructions. 10. Ne jetez pas le PC tablette dans les déchets municipaux. Vérifiez les règlements locaux pour l’élimination de produits électroniques. Faire recyclage de la batterie et vérifier auprès de votre autorité locale ou le détaillant pour des conseils. 11. Le PC tablette et l’adaptateur peut se produisent de la chaleur au cours d’exploitation ou de la charge. NE PAS laisser le PC tablette sur vos genoux ou de toute partie du corps afin d’éviter l’inconfort ou de blessure de l’exposition à la chaleur.

15. NE PAS insérer quoi que ce soit dans le PC tablette qui risque de causer les courts-circuits ou d’endommager le circuit.

16. Éteindre le PC tablette, si vous voulez installer ou supprimer des périphériques externes, qui ne supportent pas hot-plug. 17. Débranchez le PC tablette de la prise électrique et enlevez les piles avant toute installation et nettoyage. Et le garder hors de portée des enfants. 18. Ne pas démonter le PC tablette, seul un technicien certifié doit effectuer des réparations sur votre ordinateur. Sinon, le fabricant n’est pas responsable des dommages. 19. N’utilisez que des piles approuvées par le fabricant sinon des dommages peuvent se produire. 20. Le PC tablette a un peu de métal en flocons pour disperser la chaleur. Ne pas placer le PC tablette sur des objets souples (par exemple: lit, canapé, les genoux), autrement le PC tablette peut s’échauffer et arrête le système d’exploitation.

1. Le mercure contenu dans les lampes fluorescentes compactes ne dépassant pas 5 mg par lampe ainsi que dans les lampes non spécifiées dans l’Annexe de la Directive RoHS (LSDEEE).

2. Le plomb dans le verre des tubes cathodiques, les composants électroniques, les tubes fluorescents et les composants électroniques en céramique (p.ex. les dispositifs piézolectriques). 3. Le plomb dans les soudures à haute température de fusion (c’est-à-dire les alliages à base de plomb contenant 85% ou plus de plomb en poids). 4. Le plomb en tant qu’élément d’alliage dans l’acier contenant jusqu’à 0,35 % de plomb en poids, dans l’aluminium contenant jusqu’à 0,4 % de plomb en poids et dans les alliages de cuivre contenant jusqu’à 4 % de plomb en poids. ViewSonic

Android est une marque commerciale de Google Inc. L’utilisation de cette marque commerciale est sujette à la permission de Google. Ce produit utilise une plateforme Android™ basée sur Linux, qui peut être étendue avec diverses applications SW basées sur JME. Tous les produits utilisés dans cet appareil et toutes les marques commerciales mentionnées dans ce manuel sont des marques commerciales ou des marques déposées appartenant à leurs propriétaires respectifs. Google™, le logo Google, Android™, le logo Android et Gmail™ sont des marques commerciales de Google Inc. L’utilisation de ces marques commerciales est sujette à la permission de Google. Wi-Fi et le logo Wi-Fi CERTIFIED sont des marques commerciales de Wireless Fidelity Alliance. microSD™ est une marque commerciale de SD Card Association. Bluetooth et le logo Bluetooth sont des marques commerciales appartenant à Bluetooth SIG, Inc. Le système de prédiction de la méthode de saisie est TOUCHPAL, qui est fourni COOTEK.Déclaration: ViewSonic Corporation n’est en aucun cas responsable pour les erreurs ou omissions éditoriales contenues dans ce document, ni pour les possibles dommages accidentels ou conséquentiels survenus par la mise à disposition de ce matériel ou la performance ou l’utilisation de ce produit. Dans un but d’amélioration continue du produit, ViewSonic Corporation se réserve le droit de changer les spécifications du produit sans préavis. Les informations dans ce document peuvent changer sans préavis. Aucune partie de ce document ne peut être copiée, reproduite ni transmise de quelle manière que ce soit et quel qu’en soit le motif, sans l’autorisation écrite préalable de ViewSonic Corporation.

à ViewSonic® par courrier ou par télécopie.

Pour votre information

Nom du produit : Numéro du modèle : Numéro du document : Numéro de série : Date d’achat :

Etats-Unis et Canada: http://www.viewsonic.com/company/green/recycle-program/ Europe: http://www.viewsoniceurope.com/uk/support/recycling-information/ Taiwan: http://recycle.epa.gov.tw/recycle/index2.aspx

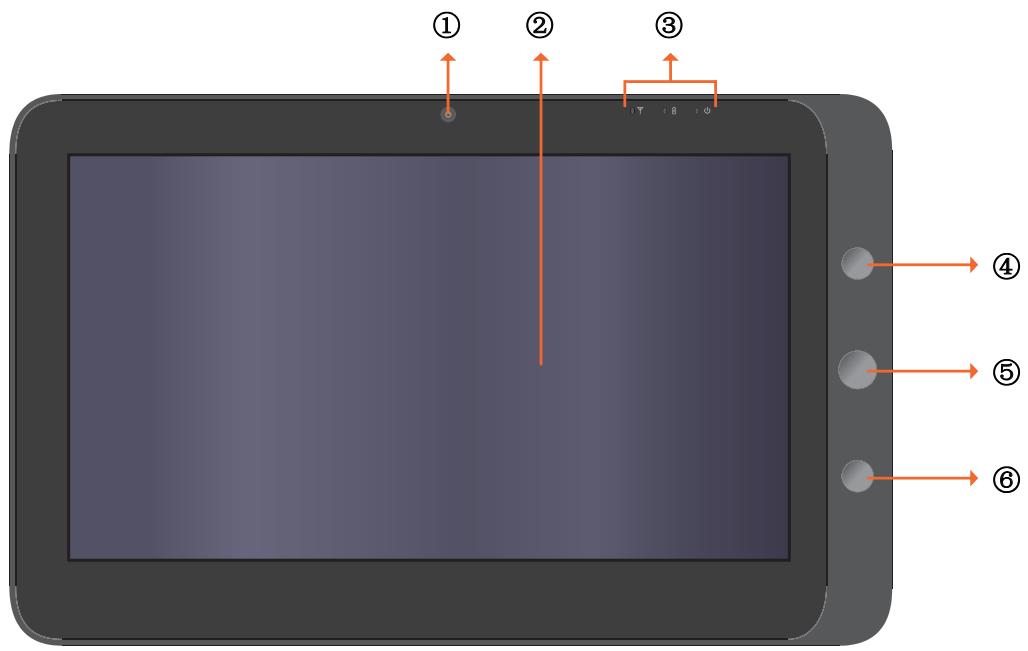

Découverte du PC Tablet 1

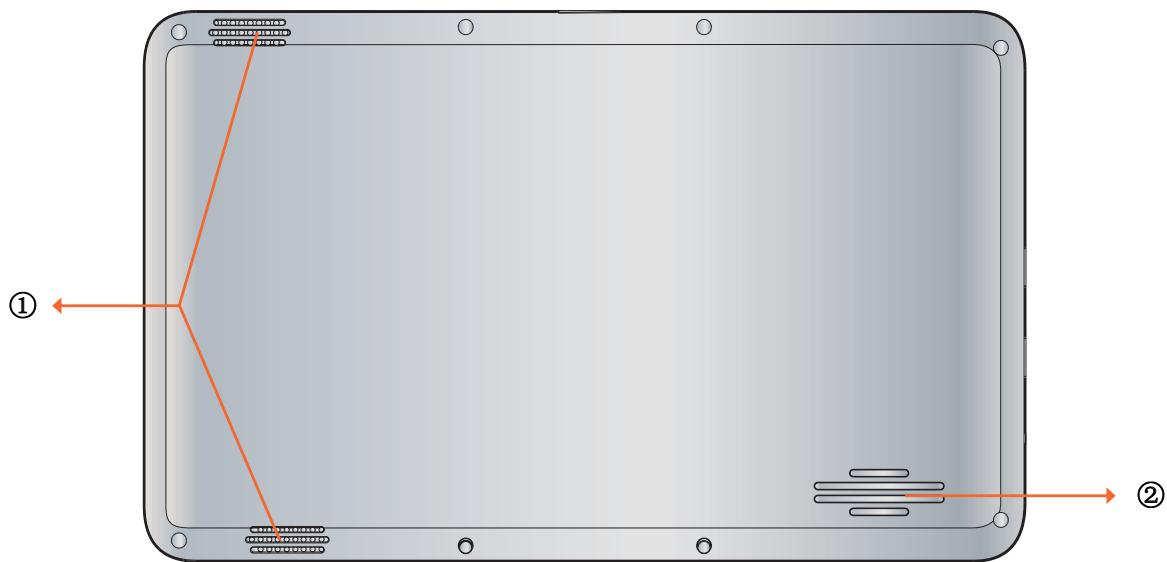

Vue de devant 1 Vue de derrière 3 Vue de côté 5 Indicateurs 8 Système d'application Windows 7 10 Utilisation de la caméra 27 Utilisation de l’écran multi-tactile 27 Problèmes généraux / causes probables et solutions 28

• Ne réparez jamais le VPAD10 par vous-même. Suivez toujours toutes les instructions d'installation. • Assurez-vous que rien ne repose sur le cordon d'alimentation de l'adaptateur secteur et que le câble ne soit pas situé dans un endroit où il risquent d'être piétiné ou de causer des accidents. • Ne couvrez pas l’adaptateur secteur avec du papier ou quoi que ce soit qui pourrait affecter le refroidissement ; n’utilisez pas non plus l'adaptateur secteur à l'intérieur d'un sac de transport. • Utilisez seulement l'adaptateur secteur, le cordon d'alimentation et les batteries spécifiés pour l'utilisation avec le VPAD10. L’utilisation d'un adaptateur secteur ou d'une batterie d’un type différent peut causer un incendie ou une explosion. • Si vous utilisez une rallonge électrique avec l'adaptateur secteur, assurez-vous que l’intensité totale des produits branchés sur la rallonge électrique ne dépasse pas la limite d’intensité de la rallonge électrique. • So vous déplacez le VPAD10 entre des endroits avec des différences extrêmes de température et/ou d'humidité, de la buée peut apparaître sur ou à l'intérieur du VPAD10. Pour éviter d'endommager le VPAD10, attendez jusqu'à ce que la buée se soit évaporée avant d'utiliser le VPAD10. • Lorsque vous débranchez un câble, tenez-le par la fiche ou par la boucle de débranchement, pas directement par le câble. Lorsque vous tirez la fiche, gardez-la alignée pour éviter de tordre les broches de connexion. De plus, avant de brancher un câble, assurez-vous que les deux broches sont bien droites et alignées correctement. Ce guide peut être légèrement différent de certains produits, veuillez suivre les produits actuels.

• Un adaptateur secteur avec un cordon d’alimentation • Guide de l'utilisateur • CD du pilote (installé sur le SSD) AVERTISSEMENT Le pilote du VPAD10 est sur la dernière partition du SSD, ne supprimez pas et ne formatez pas ces fichiers. OPTIONNEL Les éléments suivants sont, normalement, en option mais certains revendeurs peuvent les inclure dans la boîte standard. Certains éléments peuvent ne pas s’appliquer dans certains pays, ou certains revendeurs peuvent décider de ne pas tous les offrir. • Housse • Câble mini VGA • Chiffon de nettoyage • Ecouteurs Voir la section "Indicateurs" des pages 8-9 pour plus de détails.  Bouton Marche Pour allumer et éteindre le VPAD10.  Bouton Fonction 1 Appuyez sans arrêter pour la touche "Esc", appuyez une fois pour ouvrir "Panneau d'entrée Tablet". (Si vous n'avez pas ouvert les systèmes, appuyez sans arrêter pour la touche flèche "Haut" et appuyez une fois pour la touche flèche "Bas".)  Bouton Fonction 2 Appuyez sans arrêter pour activer/désactiver 3G, appuyez une fois pour activer/désactiver rapidement WiFi et Bluetooth. (Si vous n'avez pas ouvert les systèmes, appuyez pour la touche "Entrer". Les configurations peuvent varier d’un modèle à l’autre. Pour les spécificités, voir votre modèle en particulier

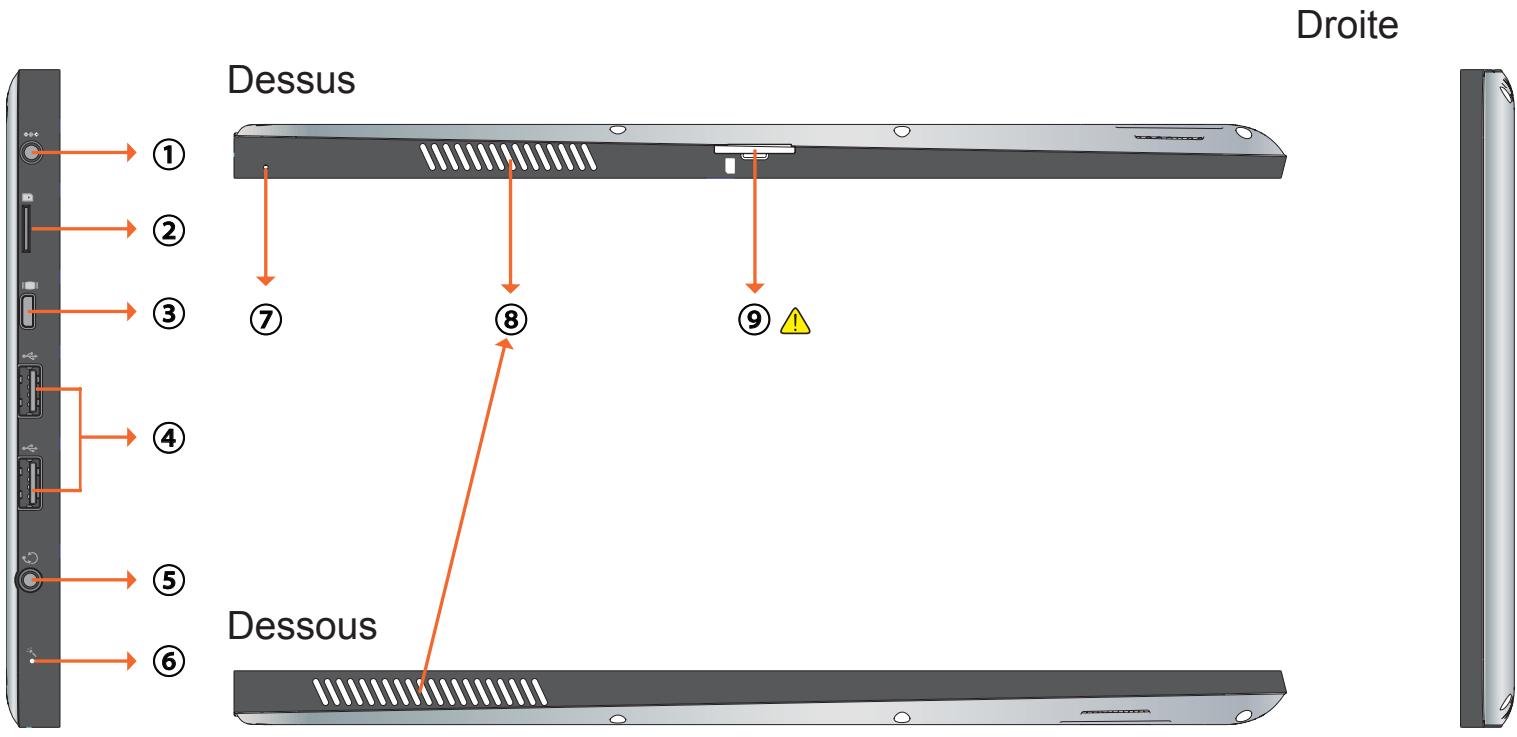

Branchez des périphériques tels que des souris, des caméras numériques et des lecteurs MP3 utilisant l'interface USB 2.0.

 Prise de sortie audio Branchez un casque/écouteurs ou un haut-parleur externe pour écouter l'audio du VPAD10.  MIC Reçoit le son et la voix pour l’enregistrement.  Bouton de réinitialisation Lorsque le système ne fonctionne pas correctement (le système ne s'allume ou ne démarre pas), utilisez un objet pointu (par ex. une épingle) pour appuyer sur le bouton de réinitialisation de la Tablet.

(Pour plus d'informations, veuillez contacter vos opérateurs régionaux des télécommunications).

Les configurations peuvent varier d’un modèle à l’autre. Pour les spécificités, voir votre modèle en particulier

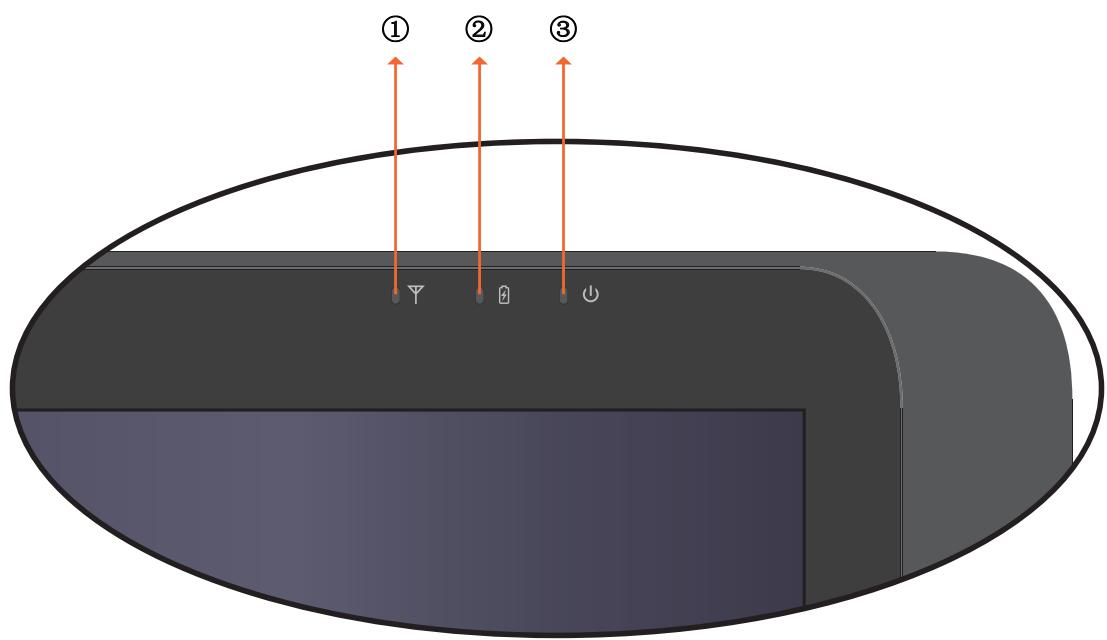

 Indicateur de l’état de la batterie

Lorsque la batterie est en train de se charger, il s'allume rouge. Lorsque la batterie est faible, il clignote rouge. Lorsque la batterie est complètement chargée, il s'allume bleu.  Indicateur d'alimentation Lorsque le système est allumé, il s'allume bleu. Lorsque le système est en Veille, il clignote bleu. Lorsque le système est éteint ou en Hibernation, il s'éteint.

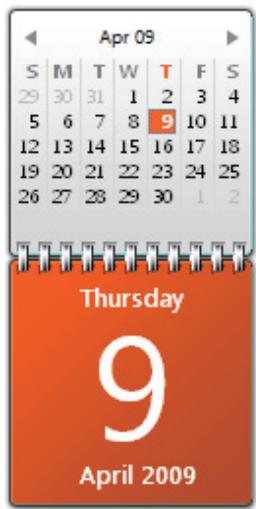

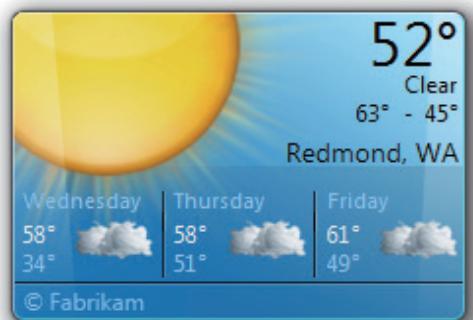

Vous pouvez ajouter des gadgets pour un accès plus rapide aux informations et aux tâches les plus utilisées - sans difficulté.

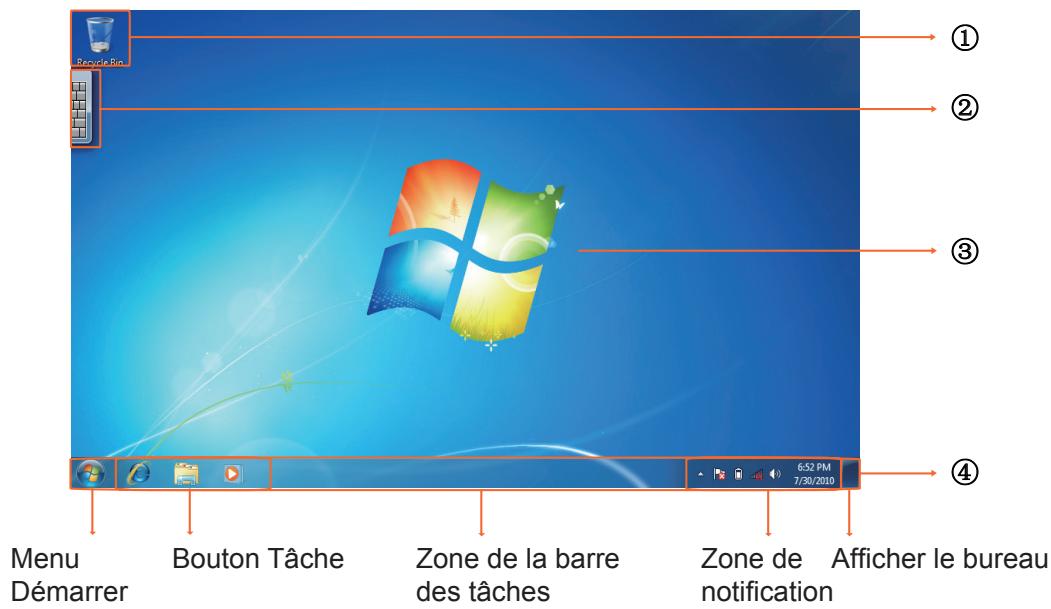

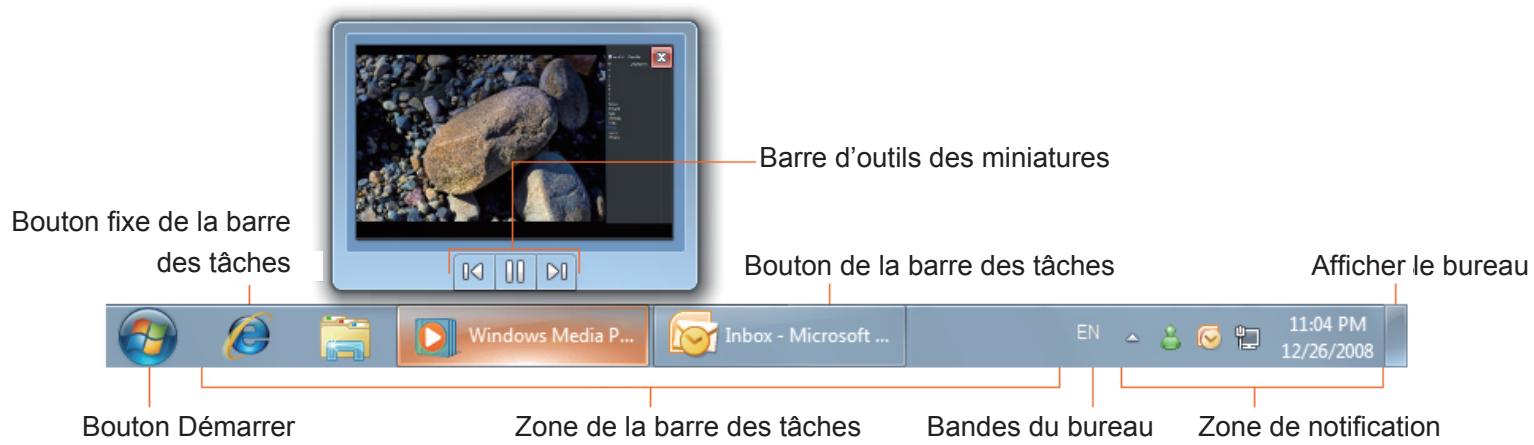

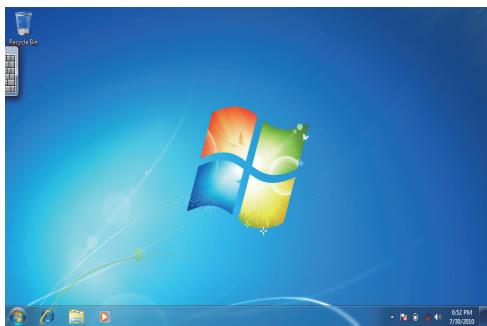

Bouton Démarrer : Le point d'accès à tous les programmes et places spéciales de Windows (Documents, Images, Musique, Jeux, Ordinateur, Panneau de configuration) avec les listes "Utilisé récemment" pour accéder rapidement aux programmes et aux documents utilisés récemment. Bandes du bureau : Programmes long terme, fonctionnels et minimisés comme la barre des langues. Les programmes qui sont minimisés dans les bandes du bureau ne seront pas affichés dans la barre des tâches lorsque minimisés. Les bandes du bureau ne sont pas recommandées avec Windows 7. Zone de notification : Une source à court terme pour les notifications et les états, ainsi qu'un point d'accès pour le système - et les fonctions des programmes qui ne sont pas présentes sur le bureau.

Barre d’outils des miniatures

Bouton fixe de la barre des tâches

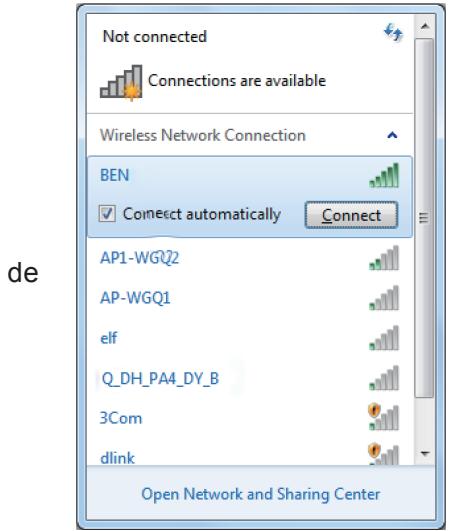

2. Cliquez sur l'icône de réseau

dans la zone de notication, une liste des réseaux sans fil disponibles s'affichera.

( Les hotspots WiFi et les réseaux 3G seront affichés en même temps dans la même liste. Windows 7 virtualise la carte WiFi, vous pouvez ainsi l'utiliser deux fois, par exemple pour connecter des appareils WPS à un point d'accès non-WPS.) (Pour vous connecter à certains réseaux avec sécurité nécessitant une identification, vous devrez alors vous identifier et entrer un nom d'utilisateur et un mot de passe. Pour plus détails, contactez l'administrateur de votre réseau.)

(Pour protéger vos données, il est fortemment recommandé de vous connecter, lorsque possible, à des réseaux sans fil avec sécurité.)

(Lorsque vous voyagez dans un avion, assurez-vous de bien éteindre la fonction sans fil pour réduire les risques de sécurité de vol.) 3. Choisissez un réseau, puis cliquez sur Connect (Connecter). Si une identification de sécurité n'est pas requise par le réseau que vous utilisez, un message s'affichera indiquant que vous avez réussi à vous connecter au réseau. Les configurations peuvent varier d’un modèle à l’autre. Pour les spécificités, voir votre modèle en particulier

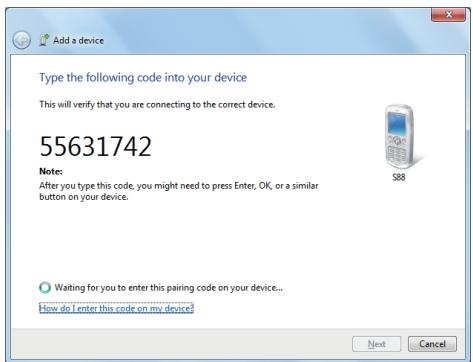

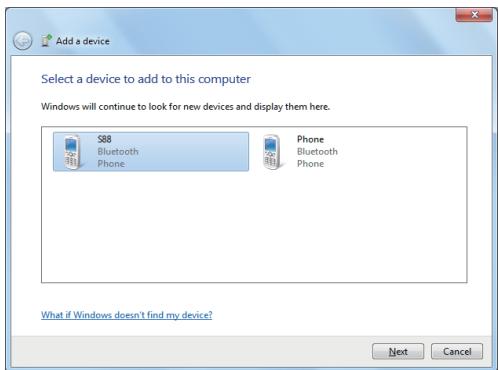

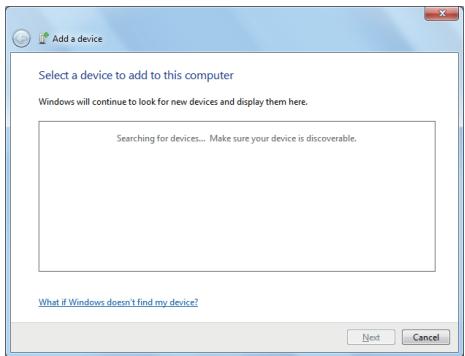

4. Sélectionnez un appareil Bluetooth et cliquez sur Next (Suivant).

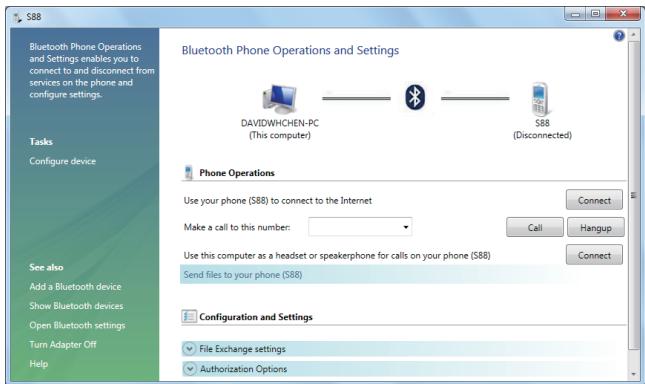

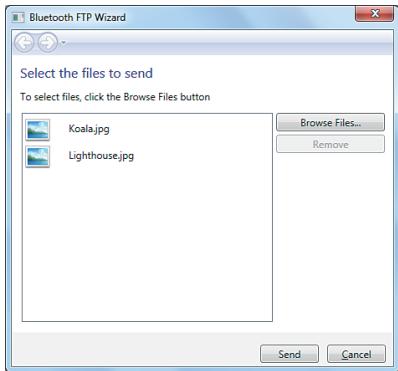

Si votre appareil Bluetooth est capable de recevoir et d'envoyer des données, par ex. un téléphone portable, vous pourrez utiliser la fonction Bluetooth pour transférer sans fil des données entre votre appareil Bluetooth et le Tablet.

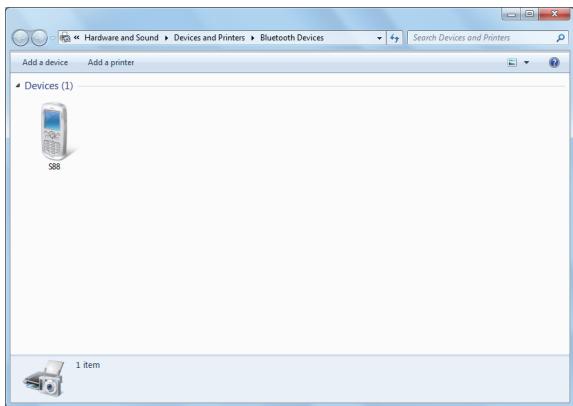

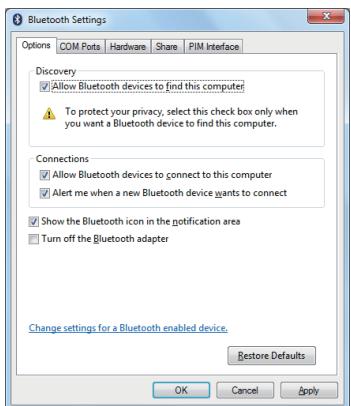

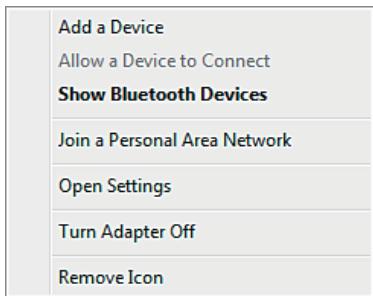

1. Cliquez avec le bouton droit sur

et sélectionnez Show Bluetooth Devices (Afficher les appareils Bluetooth).

(L'exemple ci-dessus est pour vous connecter à un téléphone portable seulement. Lorsque vous vous connectez à d'autres appareils Bluetooth, les étapes peuvent être différentes.)

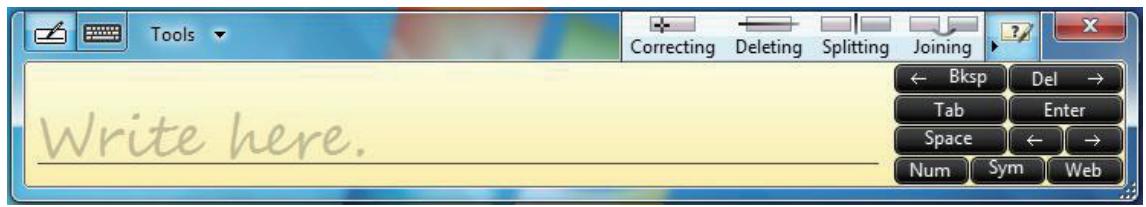

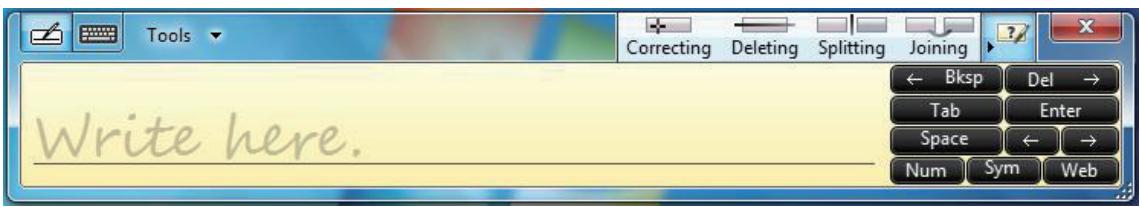

Le panneau de saisie du VPAD10 est le panneau de saisie principal pour entrer du texte.

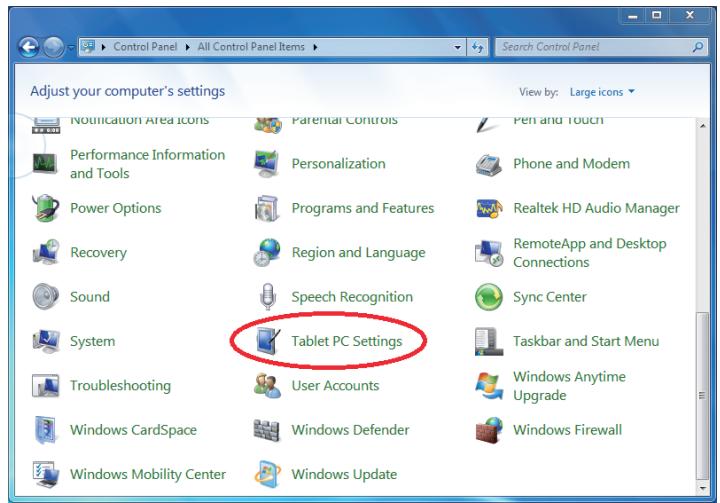

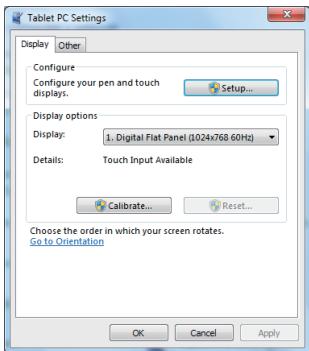

Il y a aussi un tableau d'écriture qui permet de capturer de l'écriture à la main et de la convertir en texte imprimé. Il y a deux modes pour capturer de l'écriture à la main : Ecriture libre ou Ecrire dans grille. 1. Ecriture libre Panel (Panneau de configuration)" et sélectionner "VPAD10 Settings (Réglages du VPAD10)".

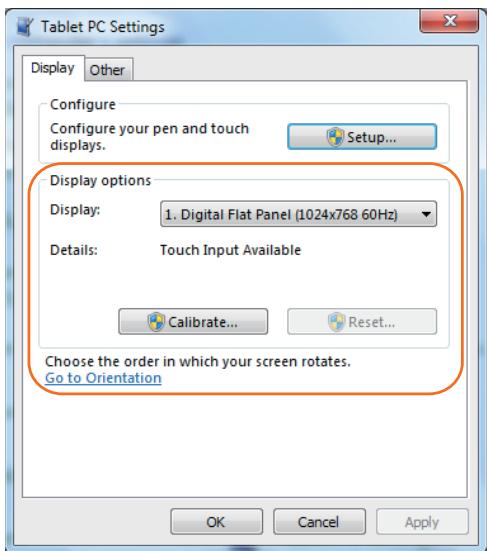

Cet appareil possède un capteur G intégré, vous n'avez pas besoin de faire ces réglages.

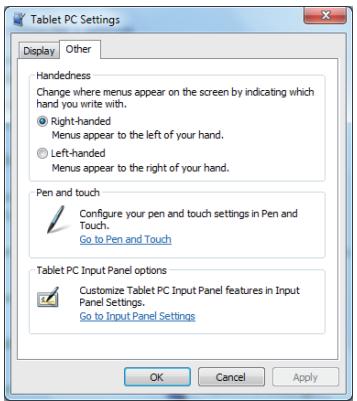

3. VPAD10 Input Panel Options (Options du panneau de saisie du VPAD10)

Cliquez sur le lien "Go to Input Panel Settings (Aller aux réglages du panneau de saisie)" dans les options du panneau de saisie du VPAD10.

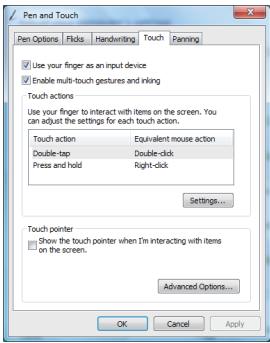

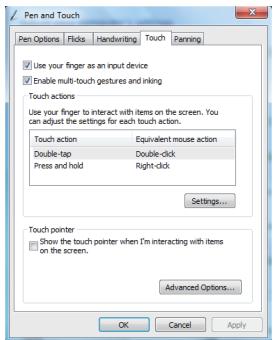

Utilisation de l’écran multi-tactile

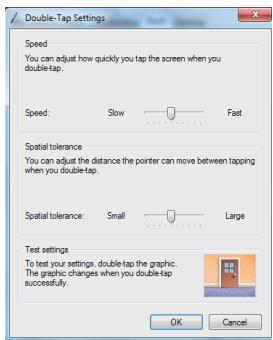

La technologie multi-tactile vous permet de contrôler votre ordinateur avec un ou deux doigts, simultanément. Un double-clic est équivalent à deux appuis avec un doigt. Faire défiler des pages web est très intuitif, en déplaçant votre doigt vers le haut ou le bas d'une page. Utilisez deux doigts pour faire un zoom avant ou arrière sur des images - rapprochez les doigts pour faire un zoom arrière, éloignez-les pour faire un zoom avant. Pour cliquer-droit sur un fichier, touchez-le avec un doigt et pressez sur l'écran pendant une seconde (vous pouvez utiliser un doigt pour presser aussi sur l'écran 2-3 secondes).

Cause : erreur lors de la procédure. Solution : Cliquez sur les touches <Ctrl>, <Alt> et <Del>. Erreur du système d'exploitation Windows ; redémarrez le système en utilisant la source d'alimentation.

2. Le système d'exploitation ne peut pas être restauré à l'état Utilisation. Si le système d'exploitation ne se restaure pas après une pause, vérifiez les causes suivantes : Malfonctionnement de la batterie, ou le niveau d'alimentation actuel est très faible. Pour résoudre ce problème, veuillez brancher une source d'alimentation externe telle que l'adaptateur secteur. 3. Le système ne s'éteint pas normalement. Pressez pendant 4-6 secondes sur le bouton Marche, jusqu'à ce que le système s'éteigne. 4. Une fois qu'il s'est éteint, si le système ne peut pas être rallumé : Branchez l'adaptateur secteur immédiatement ; car cela indique que la batterie est trop faible pour le redémarrage. 5. Comment faire pour augmenter la durée de la batterie? Réduisez la luminosité de l'écran au minimum possible. Ajustez l'écran de l'ordinateur sur le standard normal. Enlevez la carte VPAD10 si elle n'est pas souvent utilisée. Eteignez la fonction Bluetooth du VPAD10. Eteignez la fonction de connexion réseau sans fil du VPAD10. Assurez-vous que la configuration de l'alimentation est réglée sur "Save power (Economie d'énergie)".

7. Le VPAD10 ne se connecte pas au réseau Internet

Aucun compte n'a été ouvert avec un ISP (Fournisseur de service Internet), veuillez contacter votre compagnie de service réseau pour de l'aide. 8. Le VPAD10 est connecté en ligne via un réseau sans fil mais n'arrive toujours pas à se connecter à un autre ordinateur. Vérifiez si le pilote de l'appareil a été installé correctement. Si le pilote n'a pas été installé correctement, appuyez sur [Start (Démarrer)] -> [Control Panel (Panneau de configuration)] -> [System (Système)] -> [Device Manager (Gestionnaire de périphériques)] -> [Network Adapters (Adaptateurs de réseau)], vous verrez un point d'exclamation jaune à coté du réseau. S'il y a un point d'exclamation jaune, utilisez le CD du pilote pour réinstaller le pilote de l'appareil. 9. Bonne puissance de signal, mais n'arrive pas à se connecter au réseau. Veuillez vérifier que les réglages d'adresse TCP/IP sont corrects. 10. Si de l'eau est entrée dans le VPAD10, que faire? Si c'est le cas, ne connectez pas le VPAD10 à l'alimentation, cela causera des dommages au VPAD10. Débranchez l'alimentation et le cordon d'alimentation, et débranchez tous les appareils externes (tels que : lecteur). Essuyez le liquide qui a été renversé sur le VPAD10 ; essuyez les tâches avec un chiffon doux pour éviter d'endommager l'unité. Séchez le corps et les autres appareils avec des ventilateurs, puis envoyez le VPAD10 à un centre de réparation pour le faire vérifier et réparer le VPAD10 par des techniciens qualifiés, afin de réduire le risque de dommage au VPAD10. 11. L'ordinateur s'éteint et ne marche pas correctement. Un appareil de stockage externe ou interne peut causer ce problème, car il ne marche pas correctement lors de l'enregistrement du contenu.

Après avoir lu la section précédente, si le problème persiste, l'étape suivante est de contacter le distributeur.

Les distributeurs peuvent déterminer si l'ordinateur doit être renvoyé au magasin. Avant de contacter le distributeur, obtenez les informations suivantes : 1. Quelle est la configuration/le modèle de votre VPAD10 ? Les distributeurs ont besoin de savoir quels périphériques vous utilisez. 2. Y-a-t-il un message d'erreur sur l'écran ? 3. Lorsqu'une panne se produit, quel logiciel avez-vous utilisé ? 4. Quelles étapes avez-vous pris pour résoudre le problème ? Si vous avez ignoré des étapes, les distributeurs pourront vous aider par téléphone à faire ces étapes.

Durée effective de la garantie : Le PC tablette de ViewSonic est garanti pendant une période d’1 an à partir de la date d’achat de l’acheteur original. Protection de la garantie : La présente garantie vaut uniquement pour le premier acquéreur. Exclusions de la garantie : 1. Tout produit sur lequel le numéro de série a été effacé, modifié ou retiré. 2. Les dommages, détériorations ou dysfonctionnements dus à : a. Un accident, une mauvaise utilisation, une négligence, un incendie, un dégât des eaux, la foudre ou toute autre catastrophe naturelle, ou résultant d’une modification non autorisée du produit ou de la non-observation des instructions fournies avec l’équipement. b. Tout dommage provoqué par le transport. c. Un déplacement ou une installation non conforme du produit. d. Toutes causes externes au produit, telles que des fluctuations dans l’alimentation électrique ou une panne de courant. e. L’utilisation de fournitures ou de pièces qui ne correspondent pas aux spécifications de ViewSonic. f. L’usure normale. g. Toute autre cause qui ne peut pas être imputée à une défectuosité du produit. 3. Tout produit affichant un état connu comme “image brûlée” qui produit une image fixe affichée à l’écran pour une période prolongée. 4. Frais concernant la désinstallation, l’installation, le transport en sens unique, l’assurance et le service de configuration. ViewSonic

2. Pour bénéficier du droit à la garantie, il vous sera nécessaire de fournir (a) le bon d’achat originale daté, (b) votre nom, (c) votre adresse, (d) la description du problème rencontré et (e) le numéro de série du produit. 3. Veuillez rapporter ou envoyer le matériel (frais de port payés) dans son emballage d’origine à votre centre de maintenance agréé par ViewSonic ou à ViewSonic. 4. Pour obtenir toute autre information complémentaire ou connaître les coordonnées du centre de maintenance ViewSonic le plus proche, contacter ViewSonic. Limitation des garanties implicites : Il n’existe aucune garantie, expresse ou implicite, qui s’étende au-delà des descriptions contenues dans le présent document, y compris la garantie implicite de commercialisation et d’adaptation a un usage particulier. Exclusion des dommages : La responsabilité de viewsonic se limite au coût de réparation ou de remplacement du produit. La sociéte viewsonic ne pourra pas être tenue responsable: 1. DDes dommages causés à d’autres biens en raison d’un défaut du produit, les dommages résultant d’une gêne, de l’impossibilité d’utiliser le produit, d’un manque à gagner, d’une perte de temps, d’opportunités commerciales ou de clientèle, d’impact sur des relations commerciales ou toute autre nuisance commerciale, même si elle est notifiée de l’éventualité de tels dommages. 2. De tout dommage direct, indirect ou autre. 3. Toute réclamation effectuée auprès du client par un tiers. 4. Des réparations ou tentatives de réparation effectuées par du personnel non agréé par ViewSonic.

4.3: ViewSonic TPC Warranty
