Type de produit	Composant de vélo (câble de dérailleur)
Marque	SHIMANO
Modèle	SM-NX10
Matériau du câble interne	Acier
Matériau de la gaine extérieure	Plastique (PTFE)
Longueur du câble (estimée)	1600 mm
Diamètre du câble interne	1.2 mm
Poids (estimé)	50 g
Couleur	Gaine noire, câble argenté
Alimentation	Aucune (mécanique)
Utilisation	Transmission de mouvement pour changement de vitesses
Compatibilité	Systèmes Shimano à 10 vitesses
Couple de serrage - Boulon de fixation du câble interne	4 - 6 N·m
Couple de serrage - Connecteur T	0.15 - 0.3 N·m
Pression d'air recommandée pour purge	0,6 MPa
Entretien	Graissage régulier, purge d'eau
Sécurité	Porter des lunettes de sécurité pendant l'entretien ; utiliser des pièces d'origine
Pièces détachées disponibles	Capuchons de câble, soufflets en caoutchouc, boulons de fixation
Réparabilité	Remplaçable par un professionnel ou suivant les instructions
Instructions multilingues	Disponibles sur http://techdocs.shimano.com

FOIRE AUX QUESTIONS - SM-NX10 SHIMANO

Comment installer le câble interne sur la poulie du raccord de cassette ?

Pour installer le câble interne, faire passer le câble autour de la poulie, tenir l'écrou de fixation vers l'extérieur, passer par la partie plate de la rondelle et dans l'ouverture de la poulie. Tourner le câble dans le sens antihoraire et le fixer sur le crochet. Vérifier que le câble est correctement placé dans le guide de poulie.

Quel couple de serrage pour le boulon de fixation du câble interne ?

Le couple de serrage doit être de 4 - 6 N·m (40 - 60 kgf·cm). Utiliser une clé dynamométrique pour éviter d'endommager les pièces.

Comment purger l'eau du câble ?

Retirer le boulon du connecteur T, maintenir fermement le connecteur et le câble. Placer de l'air dans le connecteur T à une pression de 0,6 MPa pour purger l'eau. Ensuite, remplir le câble d'huile à l'aide d'un gicleur.

Comment aligner les lignes de réglage jaunes du raccord de cassette ?

Régler le levier de changement de vitesses rotatif sur 4. Tourner le boulon de réglage du câble pour aligner les lignes jaunes sur le support et la poulie. Vérifier l'alignement en passant de 4 à 1 puis à nouveau sur 4.

Que faire si le câble interne est découvert ou courbé ?

Si le câble interne est découvert ou courbé, il doit être remplacé par un neuf. Ne pas tenter de le redresser, car cela pourrait compromettre la sécurité et le fonctionnement.

Comment utiliser une clé Allen pour faciliter l'insertion du câble ?

S'il est difficile de tirer la gaine extérieure, insérer une clé Allen de 2 mm ou un rayon de roue N°14 dans l'orifice de la poulie du raccord de cassette. Tourner la poulie pour desserrer le câble interne, puis insérer le boulon de fixation.

Comment fixer les soufflets en caoutchouc ?

Pour les modèles avec soufflets en caoutchouc, fixer d'abord les soufflets sur la gaine extérieure. Insérer la gaine dans le couvercle caoutchouc, puis monter sur le support. Tout en tenant l'extrémité des soufflets, insérer le câble interne en veillant à ne pas les percer.

Quelle pression d'air est recommandée pour la purge ?

La pression d'air recommandée est de 0,6 MPa. Maintenir fermement le connecteur T et le câble pendant l'opération pour éviter les accidents.

Comment couper la longueur en excès du câble après réglage ?

Après avoir réglé le raccord de cassette, couper la longueur en excès du câble avec une pince coupante appropriée. Ensuite, monter le capuchon de câble interne pour protéger l'extrémité.

Où trouver des instructions de montage dans d'autres langues ?

Des instructions de montage dans plusieurs langues sont disponibles sur le site http://techdocs.shimano.com.

MODE D'EMPLOI SM-NX10 SHIMANO

Avertissement

• Pour éviter de graves blessures:
• Avant de procéder au montage des pièces, se procurer et lire attentivement les instructions de montage. Des pièces desserrées, usées ou défectueuses peuvent être à l'origine d'accidents graves. Il est vivement conseillé de n'utiliser que des pièces de rechange Shimano d'origine.

Attention

• Porter des lunettes de sécurité pendant les travaux de vidange et de graissage.

Remarque:

• Les pièces ne sont pas garanties contre l'usure naturelle ou la dépréciation résultant d'une utilisation normale.

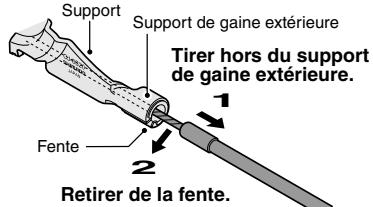

2) Tirer la gaine extérieure hors du support de gaine du raccord de cassette, puis retirer le cable interne de la fente du support.

3) Retirer l'unité de boulon de fixation du cable interne de la poulie du raccord de cassette.

Unité de boulon de fixation du câble interne

Instructions de montage

S'il est difficile de tirer la gaine extérieure hors du support de gaine du racord de cassette, insérer une clé Allen de 2 mm ou un rayon de roue N°14 dans l'orifice de la poulie du racord de cassette, puis tourner la poulie pour desserrer le câble interne. Ensuite, retirer l'unité du boulon de fixation du câble interne de la poulie, puis retirer la gaine extérieure du support de gaine extérieure.

Retirer l'unité du tirer hors du boulon de fixation support de câble interne. gaine extérieure

Méthode de fixation

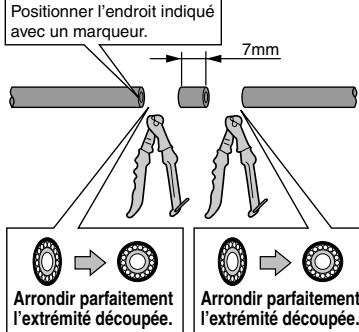

1. Faire un repère avec un marqueur à l'endroit où le connecteur T du carter extérieur est fixé.

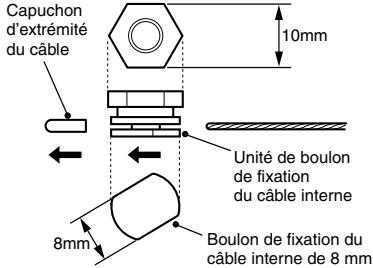

1. Retirer le capuchon terminal interne et l'unité du boulon de fixation du câble interne.

Remarque:

Une fixation dans une autre position risque d'empêcher l'eau d'être évacuée des deux côtés du câble.

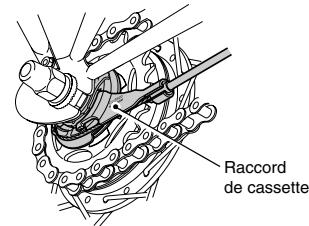

1. Retirer le câble de déplacement du raccord de cassette.

1) Régler le levier de changement de vitesse rotatif sur [1].

1. Retirer la gaine extérieure, de telle sorte que la gaine extérieure découpée dépasse du cable interne et découvre la gaine extérieure à la section marquée de 7 mm. À ce moment, prendre garde de ne pas couper le cable interne. Après cela, arrondir parfaitement l'extrémité découpée.

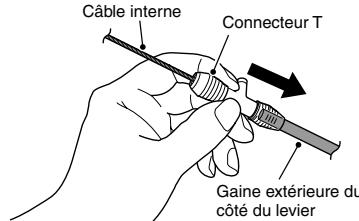

Si le cable interne est découvert ou courbé, le replacer par un neuf. 5. Passer le cable interne à travers le connecteur T et l'insérer entièrement jusqu'à ce que l'extrémité de la gaine extérieure du côté du levier entre en contact avec le connecteur T.

1. Passer la gaine extérieure du côté du raccord de cassette à travers le cable interne et l'insérer complètement jusqu'à ce qu'il entre en contact avec le connecteur T.

Gaine extérieure au côté du raccord de cassette.

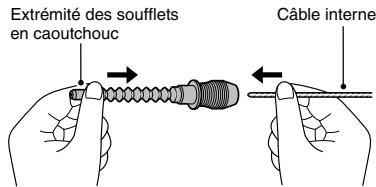

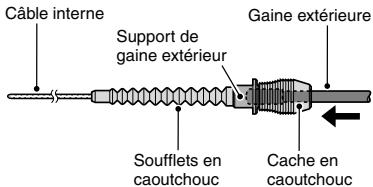

1. Lors de la fixation du modèle avec des soufflets en caoutchouc, fixer tout d'abord les soufflets en caoutchouc. Si c'est difficile de passer le cable interne à travers les soufflets en caoutchouc, le replacer par un neuf. 1) Insérer la gaine extérieure dans le couvercle caoutchouc et le monter sur le support de la gaine extérieure. 2) Tout en tenant l'extrémité des soufflets en caoutchouc, insérer le cable interne. Veiller à ne pas percer les soufflets en caoutchouc avec l'extrémité du cable à ce moment.

3) Faire glisser les soufflets en caoutchouc sur le câble interne.

4) Continuer à pousser la gaine extérieure jusqu'à ce qu'elle entre fermement en contact avec le support de gaine extérieur.

1. Fixer l'unité du boulon de fixation du câble interne.

1) Vérifier que le levier de changement soit changé sur le premier engrenage. 2) Vérifier que l'extrémité de la gaine extérieure soit fermement en place dans le boulon de réglage du cable du levier de changement de vitesses rotatif, puis fixer le boulon de fixation du cable interne sur le cable interne.

Faire passer le cable interne dans l'orifice

Tirer le câble interne tout en fixant le boulon de fixation du câble interne.

Couple de serrage: 4-6 n·m {40-60 kgf·cm}

63mm ou moins

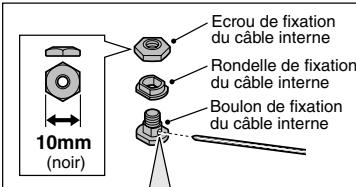

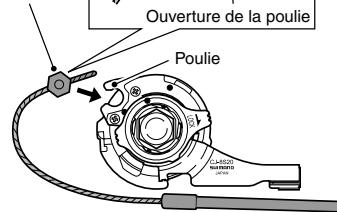

3) Faire passer le câble autour de la poulie du raccord de cassette, le tenir de manière que l'écrou de fixation du câble interne soit orienté vers l'extérieur (vers la patte), puis le faire passer par la partie plate de la rondelle de fixation du câble interne et dans l'ouverture de la poulie.

Écrou de fixation du cable interne

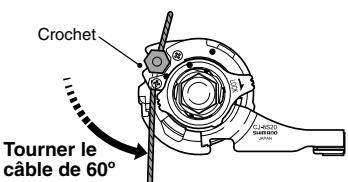

4) Tourner le câble dans le sens contraire des aiguilles d'une montre et le fixer sur le crochet.

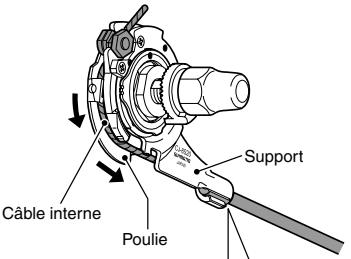

5) Fixer le câble interne sur la poulie de la manière indiquée sur l'illustration, faire passer le câble interne à travers la fente du support du raccord de cassette, puis insérer fermement l'extrémité de la gaine extérieure dans le support de gaine extérieure.

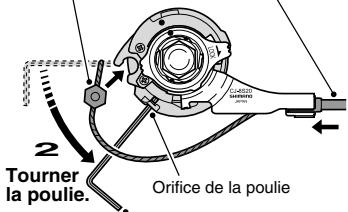

S'il est plus facile d'insérer d'abord la gaine extérieure dans le support de gaine extérieure, insérer alors d'abord la gaine extérieure dans le support de gaine extérieure, puis insérer une clé Allen de 2 mm ou un rayon de roue N°14 dans l'orifice de la poulie du raccord de cassette, puis tourner la poulie de manière à ce que l'unité du boulon de fixation du cable interne se mette bien en place dans l'ouverture de la poulie.

Insérer l'unité du boulon de fixation du cable interne.

Insérer dans le support de gaine extérieur.

Clé Allen de 2 mm ou rayon de rou N°14

Remarque:

Vérifier si le câble interne est correctement mis en place dans le guide de poulie.

Guide Correct

Guide Incorrect

Réglage du raccord de cassette

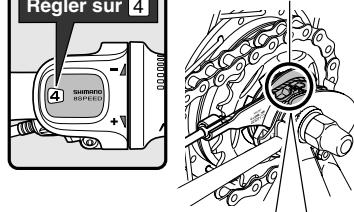

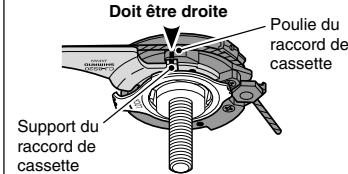

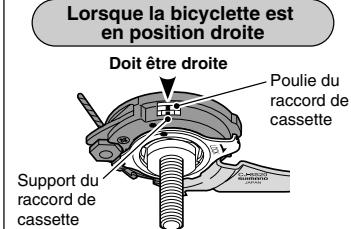

1. Régler le levier de changement de vitesses rotatif sur 4. Vérifier que les lignes de réglage jaunes marquées sur le support du raccord de cassette et de la poulie soient bien alignées à ce moment.

Les lignes de réglage jaunes marquées sur le raccord de cassette sont placées à deux endroits. Utiliser la ligne la plus facilement visible.

Lorraine la bicyclette est en position renversée

Si les lignes de réglage jaunes ne sont pas alignées, tourner le boulon de réglage du câble du levier de changement de vitesses rotatif de manière à ce que les lignes de réglage soient alignées. Ensuite, faire tourner à nouveau le levier de changement de vitesses rotatif de 4 à 1 et à nouveau sur 4, puis vérifier à nouveau que les lignes de réglage jaunes soient bien alignées.

Boulon de réglage du câble

Méthode de purge et de graissage d'huile

1 Retirer le boulon du connecteur T.

1. Maintenir fermement le connecteur T et le cable. Si le cable est muni de soufflets en caoutchouc, retirez les soufflets en caoutchouc de la gaine extérieure avant de purger l'eau.

Placer de l'air dans le connecteur T avant de purger de l'intérieur du cable.

Pression d'air recommandée: 0,6MPa

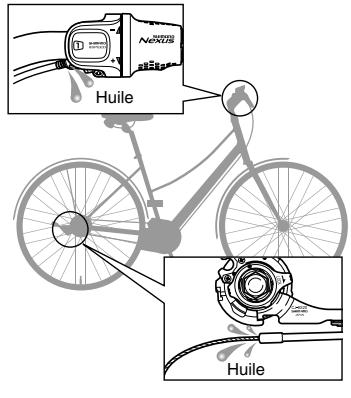

1. Maintenir fermement le connecteur T et le câble. Remplir le câble d'huile en utilisant un gicleur d'huile, etc.

Remarque:

L'huile est purgée à partir des deux extrémités du câble. Avant un replissage d'huile, vérifier que personne ne se trouve à proximité.

Couple de serrage: 0.15 - 0.3 n·m {1.5 - 3 kgf·cm}

Si les soufflets en caoutchouc sont retirés, les rattacher à la gaine extérieure.

Si le câble interne a été remplacé:

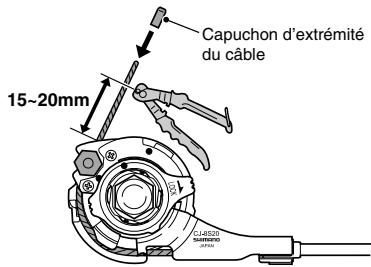

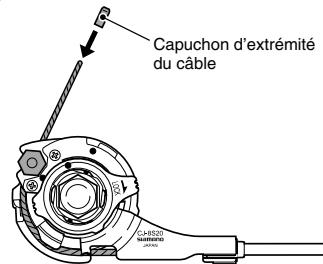

Après avoir régulé le raccord de cassette, couper la longueur en excès du cable, puis monter le capuchon de cable interne.

• Des instructions de montage dans d'autres langues sont disponibles sous http://techdocs.shimano.com

Sous réserve de changement des specifications sans préavis pour l'amélioration du produit.
