TNT 115BW - Amplificateur basse PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur basse
Marque	PEAVEY
Modèle	TNT 115BW
Haut-parleur	15 pouces
Entrées instrument	High Gain (1/4"), Low Gain (1/4")
Gain d'entrée	PRE GAIN
Interrupteur BRIGHT	Accentuation des aigus (+8 dB)
Interrupteur PUNCH	Accentuation des médiums-graves (+8 dB)
Égaliseur grave	Actif, passe-bas, ±15 dB
Égaliseur aigu	Actif, passe-haut, ±15 dB
Sélecteur CONTOUR	Désactive l'égalisation préréglée
Égaliseur graphique	7 bandes, ±15 dB, commutable
Volume général	MASTER Volume
Filtre crossover	Variable, pour bi-amplification
Sorties crossover	LOW RANGE OUTPUT, HIGH RANGE OUTPUT
Effet CHORUS	Commutable, contrôle vitesse et profondeur
Boucle d'effets	Preamp Output, Power Amp Input (1/4")
Prise pour pédale chorus	1/4" (optionnelle)
Témoin de mise sous tension	DEL rouge
Alimentation	Secteur 120V ou 220/240V selon version
Sélecteur de mise à terre	3 positions (120V uniquement)
Dimensions (estimées)	60 × 50 × 40 cm
Poids (estimé)	30 kg
Puissance (estimée)	300 W RMS

FOIRE AUX QUESTIONS - TNT 115BW PEAVEY

Quels types de basses puis-je brancher sur le TNT 115BW ?

L'amplificateur est conçu pour fonctionner avec la plupart des basses électriques. Utilisez l'entrée High Gain pour les instruments à faible sortie et l'entrée Low Gain pour ceux à haute sortie afin d'éviter la distorsion.

Comment utiliser l'égaliseur graphique 7 bandes ?

L'égaliseur graphique peut être activé ou désactivé avec le sélecteur Graphic SELECT. En position In, le signal passe par l'égaliseur. Chaque bande offre une correction de ±15 dB. Utilisez-le pour affiner votre son.

À quoi sert l'interrupteur BRIGHT ?

L'interrupteur BRIGHT accentue les fréquences aiguës de +8 dB. Activez-le en position In pour un son plus brillant et plus de présence.

Comment configurer le filtre crossover pour la bi-amplification ?

Le filtre crossover variable permet de séparer les fréquences graves et aiguës. Ajustez la fréquence de coupure avec la commande dédiée. Branchez les sorties LOW RANGE OUTPUT et HIGH RANGE OUTPUT vers des amplificateurs de puissance séparés.

Puis-je utiliser l'effet Chorus avec un pédalier ?

Oui, l'amplificateur dispose d'une prise CHORUS REMOTE SWITCH pour brancher une pédale interrupteur en option. Celle-ci permet d'activer ou désactiver le chorus à distance.

Comment connecter un appareil d'effets externe ?

Utilisez la boucle d'effets : branchez la sortie Preamp Output à l'entrée de votre effet, puis la sortie de l'effet à l'entrée Power Amp Input. Utilisez des câbles blindés de qualité.

Que faire en cas de bourdonnement (hum) ?

Essayez de tourner le sélecteur GROUND SWITCH sur les positions + ou - jusqu'à réduire le bruit. Si le problème persiste, consultez un technicien qualifié. Notez que ce sélecteur ne fonctionne pas sur les modèles 220/240V.

Quelle est la puissance de l'amplificateur ?

La puissance n'est pas spécifiée dans la notice, mais pour un modèle TNT 115BW, on estime environ 300 W RMS. Cela offre un volume suffisant pour la pratique et les petits concerts.

Puis-je brancher une table de mixage sur la sortie Preamp Output ?

Oui, la sortie Preamp Output délivre un signal d'environ 1 V sous 600 ohms. Vous pouvez la connecter à une table de mixage, un magnétophone ou un autre équipement. Cela n'affecte pas le fonctionnement de l'amplificateur.

Comment entretenir l'amplificateur ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon sec et doux. Évitez l'humidité et la poussière. Ne pas ouvrir le boîtier : aucune pièce réparable par l'utilisateur. Confiez toute réparation à un personnel qualifié.

MODE D'EMPLOI TNT 115BW PEAVEY

Ce symbole est utilisé pour indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur, aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide.

À utiliser avec la plupart des basses électriques. Elle donne un volume plus élevé de 6 dB que l'entrée "Low Gain".

LOW GAIN INPUT (entrée faible GAIN) (2)

Cette prise accepte les instruments à très haut niveau de sortie qui causeraient de la saturation (distorsion) sur l'entrée "High Gain". Si les deux entrées sont utilisées simultanément, les niveaux sont alors équivalents ("Low Gain").

PRE GAIN (3)

Contrôle le gain d'entrée du préamplificateur.

BRIGHT SWITCH (interrupteur "BRIGHT") (4)

Accentue (de +8 dB) les fréquences aigues. Encenser l'interrupteur à la position "In" pour permettre en service.

PUNCH SWITCH (sélecteur "PUNCH") (5)

Accentue (préreglé à +8 dB) les fréquences moyennes graves. Activer en abaissant l'interrupteur à la position "In".

Réglage de tonalité actif (type passe-bas, ± 15 dB), affectant les fréquences de registre grave.

ATTENTION: Une forte accentuation des fréquences graves augmente la consommation de puissance et les risques de dommages au haut-parleur.

HIGH EQ Control (commande d'égalisation des fréquences aigues) (7)

Réglage de tonalité actif (type passage-haut, ± 15 dB) contrôlant les fréquences de registre aigu.

Contour SWITCH (bouton de contour) (8)

Lorsqu'il est enfoncé, ce bouton met hors service la courbe d'égalisation préréglée.

Graphic SELECT (sélecteur égalisateur graphique) (9)

À la position "In", le signal de l'instrument passe par l'égalisateur graphique 7 bandes. À la position "Out", l'égalisateur graphique est retiré du cheminement du signal.

Correction de ± 15 dB à chaque bande centrale.

MASTER Volume (11)

Commande le volume global de l'amplificateur. Le réglage final de niveau doit être effectué après avoir obtenu la sonorité désirée à l'aide des autres réglages.

Sert à ajuster la fréquence du réseau de filtre de division ("crossover").

Crossover function (fonction du contrôle)

Cet amplificateur compte un filtre actif réglable ("variable electronic crossover") qui permet de l'utiliser dans un système de bi-amplification. Dans ces systèmes, les signaux de fréquences graves et aigues sont reproduits par des amplificateurs de puissance et enceintes de haut-parleurs séparés. La bi-amplification apporte une plus grande marge de puissance ("headroom"), plus de clarté, et une meilleure utilisation de la puissance.

LOW RANGE OUTPUT (sortie de registre grave) (13)

Fournit un signal grave post filtré ("post-crossover").

Fournit un signal aigu post filtré ("post-crossover"). Les signaux présents à cette prise peuvent être traités par le circuit chorus.

NOTE: Le niveau du signal de sortie des filtres de registres aigu et grave ("high range" et "low range crossover") est contrôlé par la commande "Master Volume".

CHORUS in/out (SWITCH) (interrupteur CHORUS) (15)

Sert à mettre le circuit "Chorus" en ou hors service. Pour mettre le circuit en service, mettre l'interrupteur en position "In".

NOTE: L'interrupteur au pied pour "Chorus" annule l'effet du bouton poussoir.

Contrôle la vitesse (fréquence) de l'effet "Chorus".

Contrôle la profondeur (intensité) de l'effet "Chorus".

Ces prises jack de boucle d’effets permettent l’insertion d’un appareil d’effets. Pour relier un appareil d’effets, branchez la sortie du préampli ("Preamp Output") à l’entrée de l’appareil. Branchez ensuite la sortie de l’appareil à l’entrée de l’ampli de puissance ("Power Amp Input"). Des câbles blindés de haute qualité doivent être utilisés pour ces connexions. La sortie "Preamp Output" peut aussi être utilisée pour amener le signal amplifié à une table de mixage, un magnétophone, ou autres. Branchez la sortie du préampli à l’entrée du magnétophone, mélangeur, etc, à l’aide de câbles blindés. Ce branchement n’affecte pas le fonctionnement de l’amplificateur.

NOTE: Le niveau de sortie du préampli est d'environ 1 volt sous impédance relativement basse (600 ohms). Les appareils d'effets insérés dans cette "boucle" doivent être capables de recevoir ce niveau d'entrée de 1 volt ainsi que de délivrer une sortie de 1 volt de façon à bien alimenter l'ampli de puissance. L'ampli de puissance possède un interrupteur interne qui débranche le préampli interne.

POWER LED (DEL Témoin de mise sous tension) (19)

S'allume lorsque l'ampli reçoit l'alimentation CA.

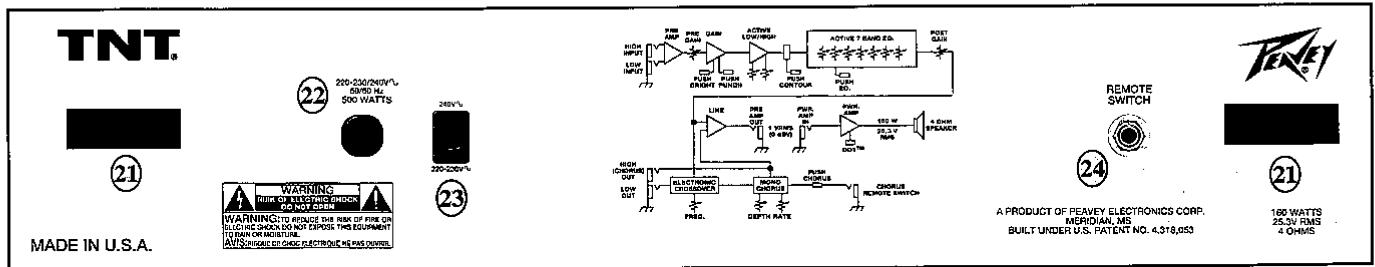

POWER SWITCH (interrupteur d'alimentation) (20)

Mettre l'interrupteur en position "On". La lampe témoin rouge (DEL) s'illumine indiquant que l'appareil est alimenté en courant.

LINE (MAINS) CORD Retainers (enrouleurs de câbles d'alimentation) (21)

Permet de remettre les câbles d'alimentation pour le transport.

(Cordon d'alimentation pour appareils 120V seulement) (22)

Pour votre sécurité, nous avons incorporé un câble d'alimentation secteur à 3 fils avec mise-à-terre appropriée. Il n'est pas recommandé d'enlever la broche de mise-à-terre en aucune circonstance. S'il est nécessaire d'utiliser l'équipement sans mise-à-terre appropriée, utilisez des adaptateurs de mise-à-terre convenables. Une bonne mise-à-terre amoindrit le bruit de fond et réduit grandement les risques de choc.

GROUND SWITCH (sélecteur de mise à terre) (23)

Commutateur rotatif à trois positions devant, la plupart du temps, être en position centrale (zéro). Dans certaines situations, un bruit de renflement ou un bourdonnement audible peut provenir des haut-parleurs de puissance. Dans ce cas, bougez le sélecteur de mise à terre jusqu'en position positive ou négative (+ ou -) ou jusqu'à ce que le bruit diminue.

NOTE: Si le problème de bruit persiste, consultez votre détaillant autorisé Peavey, la fabrique Peavey, ou un technicien de service qualifié. LE SÉLECTEUR DE MISE À TERRE NE FONCTIONNE PAS SUR LES APPAREILS 220/240 VOLT.

CHORUS REMOTE SWITCH JACK (prise pour commande à distance du CHORUS) (24)

Sert à brancher la pédale-interrupteur (en option). L'interrupteur au pied est utilisé pour activer ou désactiver le circuit "Chorus".

Ces clauses de garantie ne sont valables qu'aux États-Unis et au Canada. Dans tous les autres pays, les clauses de garantie et de maintenance sont fixées par le distributeur national et assurées par lui selon la législation en vigueur.
