LICON 416 - Enceinte de sonorisation PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur d'éclairage de scène à microprocesseur (catégorie : Enceinte de sonorisation)
Marque	PEAVEY
Modèle	LICON 416
Dimensions (L x l x h)	19 pouces x 4,5 pouces x 1,75 pouces (format rack 19 pouces 1U)
Poids	5 livres (environ 2,27 kg)
Alimentation	16,5 V AC 1000 mA (adaptateur fourni, pièce Peavey #70900660)
Nombre de canaux	4 canaux
Fonctions principales	Contrôle d'éclairage à 0-10 V CC, 16 modèles de séquence (chase), Beat-lok avec filtrage des graves, mode sonore, automatique, pulsation, boutons All Flash, Blackout, Hold, effets, flash par canal
Connecteurs d'entrée audio	2 x RCA (entrée ligne), 2 x RCA (sortie parallèle)
Connecteurs de commande	2 x prises téléphoniques 6 broches pour effets et canaux, 1 x jack 1/4" Sync Out, 1 x jack 1/4" pour pédale de fonction, 1 x jack 1/4" pour pédale de canal
Compatibilité	Illuminator 600, PV-Lite 3000, autres appareils 0-10 V CC
Montage	Rack 19 pouces 1U
Entretien et nettoyage	Nettoyer avec un linge humide ; débrancher avant nettoyage ; ne pas utiliser de liquides en aérosol
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; utiliser uniquement l'alimentation fournie ; ne pas ouvrir ; confier les réparations à un technicien qualifié
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter un technicien qualifié ou le service après-vente Peavey
Informations générales	Contrôleur d'éclairage de scène avec microprocesseur ; alimentation à distance approuvée UL ; manuel d'utilisation disponible en ligne

FOIRE AUX QUESTIONS - LICON 416 PEAVEY

Comment connecter le LICON 416 à l'Illuminator 600 ?

Utilisez un câble d'instrument 1/4 po entre le jack Sync Out du LICON 416 et le jack Sync In de l'Illuminator 600. Le LICON 416 peut alors commander l'Illuminator 600.

Quelle alimentation utiliser avec le LICON 416 ?

Utilisez uniquement l'adaptateur 16,5 V AC 1000 mA fourni (pièce Peavey #70900660). Une autre alimentation peut endommager l'appareil ou présenter des risques d'incendie ou de choc électrique.

Comment activer la fonction Beat-lok ?

Appuyez sur le bouton Filter du panneau avant. Une DEL rouge indique que la fonction Beat-lok est activée. Cela synchronise les séquences lumineuses sur les pulsations graves de la musique.

Comment utiliser le mode Chase (séquence) ?

Appuyez brièvement sur le bouton Chase. La DEL rouge s'allume. Utilisez le bouton Chase Speed pour régler la vitesse. Appuyez à nouveau sur Chase pour désactiver. Pour le mode Pulse, maintenez Chase enfoncé pendant au moins 2 secondes (DEL clignote).

Comment configurer les effets externes ?

Connectez un appareil d'effets compatible 0-10 V CC aux prises téléphoniques 6 broches Effects Output. Si l'interrupteur Effects Selection à l'arrière est activé, tous les effets sont contournés. En mode Effects, les boutons Effects commandent les appareils externes.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord la connexion de l'adaptateur secteur. Assurez-vous d'utiliser l'alimentation d'origine (16,5 V AC 1000 mA). Si le problème persiste, contactez un technicien qualifié – n'ouvrez pas l'appareil vous-même.

Comment nettoyer le LICON 416 ?

Débranchez l'appareil. Utilisez un linge doux légèrement humide pour nettoyer les surfaces métalliques. N'utilisez pas de produits liquides en aérosol. Évitez d'introduire de l'humidité dans les ouvertures.

Puis-je connecter des lumières autres que Peavey ?

Oui, le LICON 416 peut commander tout appareil d'éclairage fonctionnant avec un signal de commande 0-10 V CC. Utilisez les prises téléphoniques 6 broches (consultez le brochage en page 8 de la notice).

Comment utiliser la pédale de fonction ?

Branchez une pédale de fonction Peavey (réf. #0007907) dans le jack Function à l'arrière. La pédale permet de contrôler certaines fonctions comme le Blackout ou le Hold à distance.

Quels sont les risques d'audition avec cet appareil ?

Le LICON 416 lui-même ne produit pas de son, mais il peut être utilisé avec des systèmes audio puissants. Exposez-vous à des niveaux sonores élevés peut entraîner une perte auditive permanente. Portez des protections auditives si nécessaire.

MODE D'EMPLOI LICON 416 PEAVEY

Ce symbole indique à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc.

Ce symbole indique à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'ordinateur dans la littérature accompagnant le produit.

Attention: risques de choc électrique - NE PAS OUVRIR

ATTENTION: Afin de réduire les risques de chocs électriques, n'ouvrez pas le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien à un personnel de service qualifié.

Risques de chocs électriques ne pas ouvrir

AFIN DE PREVENIR LES RISQUES DE DÉCHARGE ÉLECTRIQUE OU DE FEU, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITE.

Félicitations! Nous vous remercions d'avoir acheté le LICON™ 416, un nouveau système avec microprocesseur qui contrôle les appareils d'éclairage de scène. Ce système révolutionne le monde de l'éclairage. Le LICON 416 est un contrôle à quatre canaux avec microprocesseur, pouvant être relié à tout appareil d'éclairage à quatre canaux alimenté d'une tension de 0 à 10 volts, tels le PV-Lite™ 3000 et l'Illuminator™ 600 de Peavey Electronics.

Caracteristiques:

• Contrôle l'Illuminator 600, le PV-Lite 3000 et d'autres appareils Peavey Lighting Solutions™ bientôt sur le marché, ainsi que les autres systèmes compatibles alimentés d'une tension de 0 à 10 volts.
• Beat-lok hardware and software; filtrage de pulsations des graves. 16 modèles de séquence (chase) avec touche de maintain pour conserver la séquence désirée ou pour quitter la séquence et mettre l'appareil en mode automatique.
• Séquence animée par le son ou automatiquement, au besoin
• Boutons All flash et Blackout Filtre de graves à sélection ON/OFF
• Contrôleur de division pour la priorité de canal ou le contrôle de quatre effets statiques, et pour la séquence (chase) à quatre canaux, au choix.
• Compatible avec les pédales de canal et de fonction de l'Illuminator 600.
• Montable en chassis de 19 po x 1 U x 4 1/2 po en profondeur; s'adapte à la plupart des consoles de disc-jockey. Alimentation à distance approuvée UL.
• Poids: seulement 5 livres pour faciliter le transport.

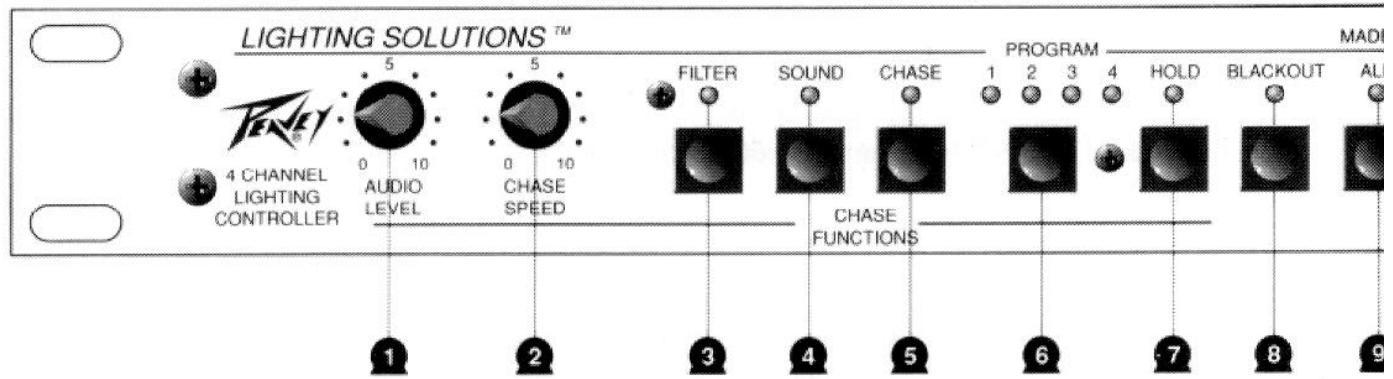

Description du panneau avant

Commande le niveau d'entrée de la source sonore reliée à la prise d'entrée RCA.

Commande la vitesse de la série (chase) des lumières ou celle de la routine automatique.

3. Bouton filter - DEL

Vous pouvez activer la fonction Beat-lok de Peavey en appuyant sur le bouton Filter. Une DEL rouge indique que cette fonction est activée.

4. Bouton sound - DEL

Ce bouton a trois modes:

1) Normal: Pour permettre le LICON416 en mode normal avec le bouton Sound, activez d'abord la fonction Chase/Pulse avec le bouton Chase. Ce mode, indiqué par une DEL rouge, met le LICON416 en séquence (chase) avec la musique. Pour arrêter la séquence, appuyez à nouveau sur le bouton Sound (la DEL s'éteint). Le LICON416 effectue alors une routine automatique. 2) Verrouillage variable: Permet un contrôle de la vitesse maximale de la séquence. Cette manoeuvre est possible en ignorant les entrées audio pendant un certain temps après le déclenchement. Cette fonction permet le contrôle du «temps de verrouillage» afin de faire correspondre la vitesse de la séquence avec le matériel de programme. Pour activer cette fonction, le LICON 416 doit être en mode Normal. Ensuite, lorsque vous manipulez le bouton Chase Speed, l'appareil est mis automatiquement en mode de verrouillage variable (la DEL clignote lentement). Le bouton Chase Speed règle le «temps de verrouillage» entre moins de 100 milliseconds (10 sur le Chase Speed) et environ 1,5 seconde (0 sur le Chase Speed). 3) Saut de pulsation: Vous pouvez activer ce mode en appuyant sur le bouton Sound pendant au moins 2 secondes. Ce mode permet de sauter des pulsations avec le bouton Chase Speed. Si le Chase Speed est réglé à 0, aucune pulsation n'est sautée. S'il est réglé à 1, l'appareil saute une pulsation, et ainsi de suite jusqu'à 10 pulsations.

5. Bouton chase - DEL

Permet d'activer la fonction Chase/Pulse du LICON 416. Lorsque vous appuyez sur ce bouton et que vous le relâchez, le LICON 416 est en mode Chase (indiqué par la DEL rouge). Lorsque vous appuyez sur ce bouton pendant au moins 2 secondes, le LICON 416 est en mode Pulse (la DEL clignote).

6. Bouton de sélection de modèle - DEL

Engagez le LICON 416 dans les 16 modèles différents de séquence (chase), indiqués par une des quatre DEL.

7. Bouton hold - DEL

Vous supoez conserver la sequence actuelle en appuyant sur ce bouton et en relachant. Si you l'enforez et le relachez a nouveau, le LICON 416 joue chaque modele a quatre reprises et passe au modele suivant. Une DEL rouge indique que le Hold est activé.

8. Bouton blackout - DEL

Vous éteignez tout les lumières en appuyant sur ce bouton et en relâchant. Une DEL rouge indique que le Blackout est activé. Pour désactiver le Blackout, appuyez à nouveau sur ce bouton et relâchez-le.

9. Bouton all on - DEL

Vous pouvez allumer toutes les lumières en appuyant sur ce bouton et en le relâchant. Si vous l'enforcez et le relâchez à nouveau, toutes les lumières s'éteignent. Ce bouton ne permet pas d'allumer les lumières lorsque la commande Blackout est activée. Le bouton All On fonctionne aussi avec le bouton Flash décrit ci-dessous.

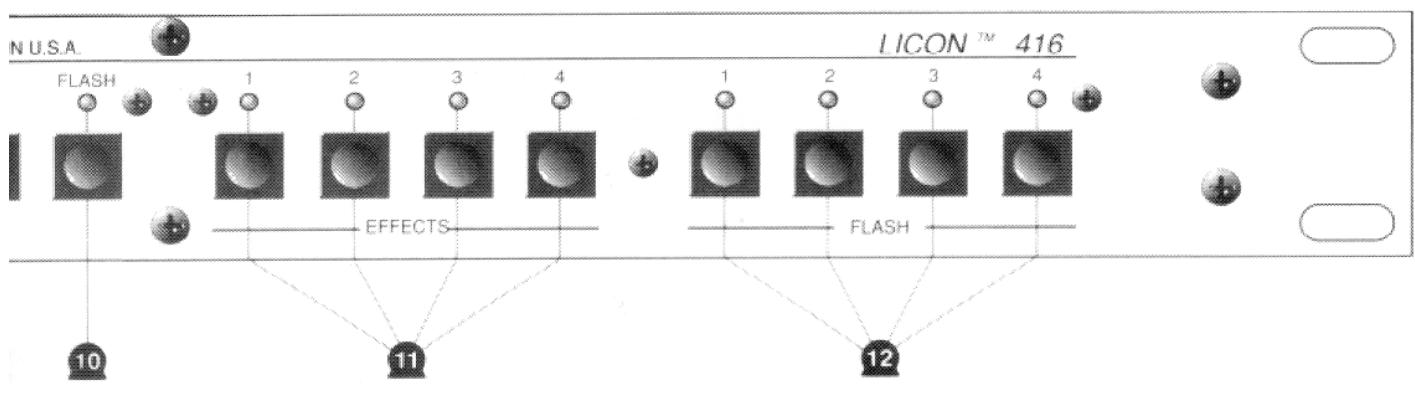

10. Bouton flash - DEL

Vous pouvez faire clignoter toutes les lumières en appuyant sur le bouton Flash. Si le bouton AllOn n'est pas activé, vous pouvez allumer toutes les lumières tant que vous appuyez sur le bouton Flash. Si le bouton AllOn est activé, vous pouvez contourner cette commande tant que vous appuyez sur le bouton Flash.

11. Boutons effects - DEL

Les boutons Effects ont deux fonctions: 1) Si le LICON 416 est en mode Channel (voir la description du panneau arrêté: Interrupteur de sélection Effects), les boutons Effects commandent les lumières du canal. 2) Si le LICON 416 est en mode Effects, les boutons Effects commandent les appareils d'effets externes, par exemple tout appareil d'effets ou bloc de relais répondant à une logique 0-10 volts CC.

12. Boutons flash - DEL

Les boutons Flash permettent de faire clignoter les lumières commandées par les boutons Effects. Si le bouton Effects n'est pas activé, vous pouvez l'activer tant que vous appuyez sur le bouton Flash. Si le bouton Effects est activé, vous pouvez arrêter l'effet tant que vous appuyez sur le bouton Flash.

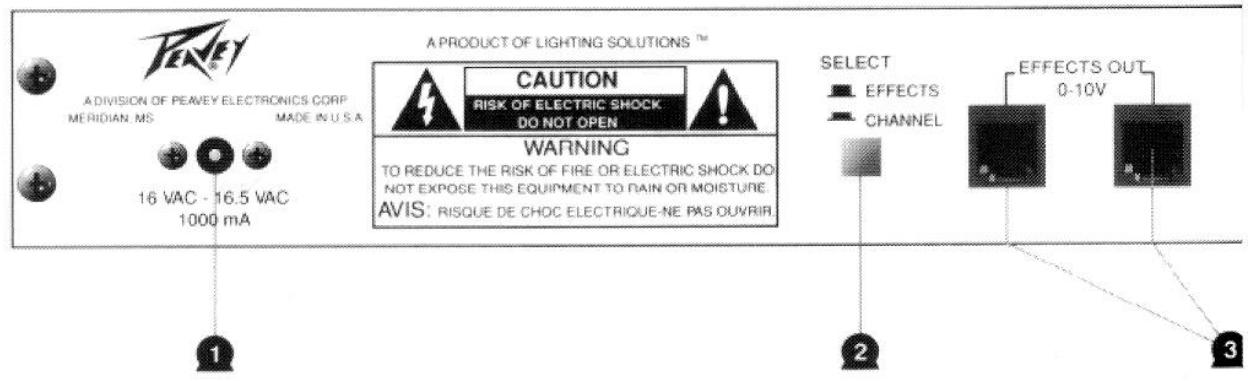

1. Fiche d'alimentation

Utilisez seulement l'adaptateur 16-16,5 volt C. A. 1000mA fourni avec l'appareil. (Pierre Peavey #70900660)

Attention: Utilisez seulement l'alimentation de 16,5 volts de Peavey fournie avec ce produit. Si vous ne devez remplacer l'alimentation originale, consultez votre vendeur Peavey ou la manufacture pour obtenir la bonne pièce. Une alimentation inadéquate entraîne des risques: incendie, choc électrique, déterioration considérable des circuits, diminution de la performance ou impossibilité de faire fonctionner l'appareil.

2. Interrupteur de sélection effects

Lorsque cet interrupteur n'est pas activé, les deux prises téléphoniques à six broches situées à la droite de l'interrupteur servent à brancher les effets externes du LICON 416. Lorsque vous activez cet interrupteur, tous les effets sont contournés.

3. Bornes de sortie des effets

Utilisez ces prises téléphoniques à six broches pour relier le LICON 416 à tout appareil d'effets répondant à une logique 0 à 10 volts CC. (Voir la disposition des broches à la page 8.)

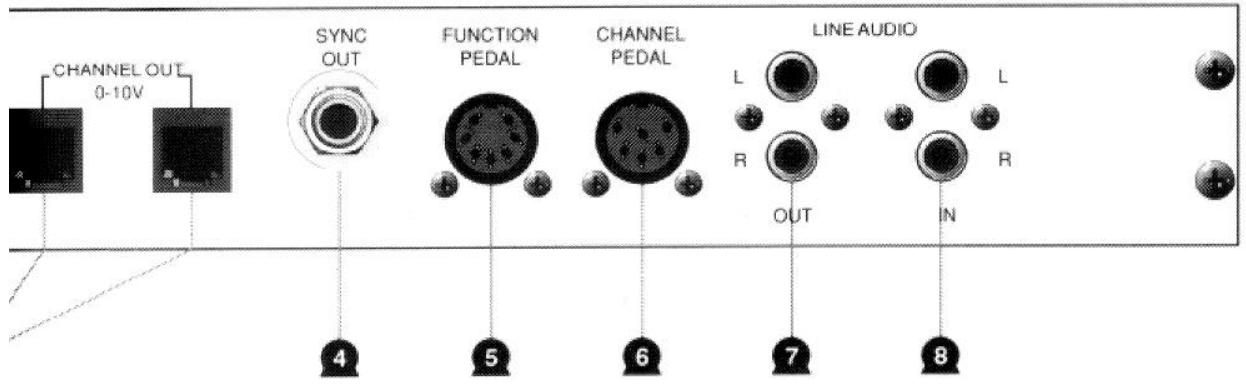

4. Jack sync out

Ce jack de 1/4 po est spécialement conçu pour l'appareil d'éclairage Illuminator 600. Branchez simplement un câble d'instrument 1/4 po à 1/4 po dans le jack Sync Out du LICON 416 et dans le jack Sync In de l'Illuminator 600. Le LICON 416 peut alors commander l'Illuminator 600.

5. Jack de la pédale de fonction

À utiliser avec la commande de la pédale de fonction. Pièce Peavey #0007907.

6. Jack de la pédale de canal

À utiliser avec la commande de la pédale de canal. Pièce Peavey #0007862.

7. Jacks d'entrée audio RCA

Ces jacks RCA peuvent recevoir l'entrée de toute source audio de niveau ligne. Vous pouvez utiliser n'importe quelle source audio suivant : mélangeur, stéréo, lecteur de disques compacts, préampli, karaoke (ProtegeTM de Peavey), etc.

8. Jacks de sortie parallèle RCA

Ces jacks RCA vous permettent de faire passer le signal audio de niveau ligne présent à l'entrée audio dans les appareils suivants : amplificateurs de puissance, appareils d'effets, correcteurs graphiques, filtres (crossovers), etc.

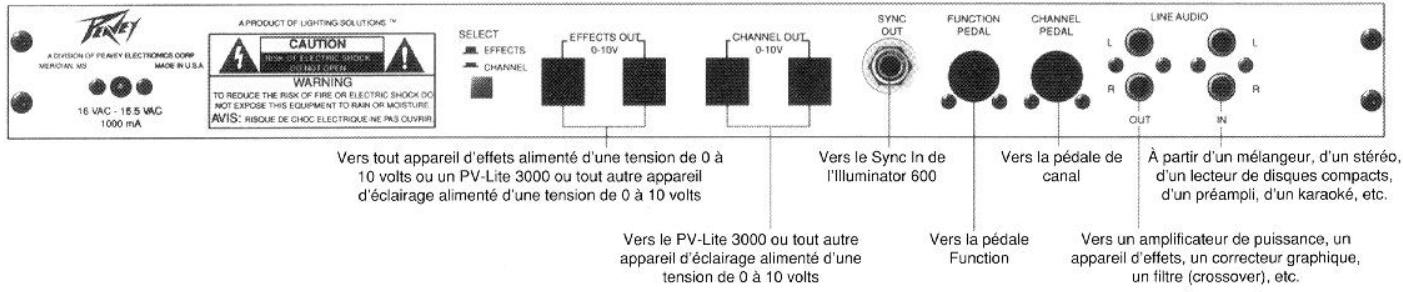

Raccordements d'effets

Vous pouvez utiliser les jacks Effects pour relier tout appareil d'effets alimenté d'une tension de 0 à 10 volts (PV Lite 3000) ou tout autre appareil d'éclairage alimenté d'une tension de 0 à 10 volts. Les raccordements doivent être effectués avec des câbles téléphoniques de six broches.

Raccordements de canal

Vous pouvez utiliser les jacks Channel pour relier le PV Lite 3000 ou tout autre appareil d'éclairage alimenté d'une tension de 0 à 10 volts. Le raccordement doit être effectué avec des câbles téléphoniques de six broches.

- Raccordement sync out

Le jack Sync Out est utilisé avec l'Illuminator 600 de Peavey. Ce raccordement est effectué avec un câble d'instrument de 1/4 po.

Le jack Function sert à brancher une pédale telle la pédale de fonction de Peavey. Pièce Peavey #0007907.

Jack de canal

Le jack Channel sert à brancher une pédale telle la pédale de canal de Peavey. Pièce Peavey #0007862.

Vous pouvez utiliser les jacks Line Audio Out pour relier les amplificateurs de puissance, les appareils d'effets, les correcteurs graphiques, les filtres (crossovers), etc. Vous nez fait ces raccordements avec des cables ayant une extrémité avec un connecteur RCA.

Vous pouvez utiliser les jacks Line Audio In pour recevoir l'entrée d'un mélangeur, d'un stéreo, d'un lecteur de disques compacts, d'un préampli, d'un karaoke (Protege de Peavey), etc. Vous devez faire ces raccordements avec des cables ayant une extrémité avec un connecteur RCA.

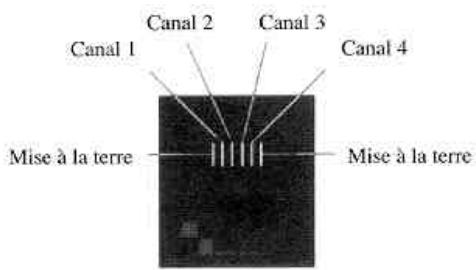

Disposition des broches de la prise téléphonique

Note: En utilisant le diagramme suivant et les diagrammes de disposition des broches des appareils fabriqués par un autre manufacturier, (comme les gradateurs et les blocs de relais), vous pouvez relier ces appareils de 4 canaux alimentés d'une tension de 0 à 10 volts avec le LICON 416.

Power: 16.5 volts AC 1000mA

Outputs: 0 volt DC - "Off"

10 volt DC - "On"

Dimensions: 19.000" (L) x 4.500" (W) x 1.750" (H)

Important - règles de sécurité

Avertissement: On doit toujours respecter certaines règles de sécurité, y compris celles qui suivent, quand on utilise des appareils électriques.

1. Lire toutes les directives relatives à la sécurité et au fonctionnement de l'appareil avant de s'en servir.
2. Toutes les directives relatives à la sécurité et au fonctionnement doivent être conservées pour références futures.
3. Respecter tous les avertissements inclus dans les directives imprimées à l'arrière de l'appareil.
4. Toutes les directives relatives au fonctionnement doivent être respectées.
5. Cet appareil ne peut pas être utilisé dans les endroits humides: près d'une baignoire, d'un évier, d'une piscine, dans un sous-sol humide, etc.
6. Il faut placer cet appareil de telle manière que la ventilation ne soit pas gênée. Il ne peut pas être collé sur un mur ni placé dans une enceinte fermée où il n'y a pas de circulation d'air.
7. Il faut placer cet appareil loin des sources de chaleur : poêle, fournaise, radiateurs, et même loin d'un autre amplificateur qui produit de la chaleur.
8. Brancher l'appareil uniquement dans une source d'alimentation du type spécifique sur la composante adjacente au câble du bloc d'alimentation.
9. Ne jamais couper la broche de la mise à la terre (ground) du câble d'alimentation. Pour de plus amples informations relatives à la mise à la terre, demander par écrit notre dépliant gratuit sur les risques de choc et la mise à la terre (Shock Hazard and Grounding).
10. On doit toujours manipuler avec soin les câbles d'alimentation. Ne jamais marcher ou placer des pièces d'équipement sur ces câbles. Vérifier périodiquement les câbles pour des coupures ou des signes de bris, spécialement à la fiche et au point où le câble entre dans l'appareil.
11. Le câble d'alimentation doit être débranché quand l'appareil ne sert pas durant une longue période.
12. Si l'appareil est monté sur un chassis, le support arrière doit être renforcé.
13. On peut nettoyer les parties métalliques à l'aide d'un linge humide. Les plaquages de vinyle utilisés pour certains appareils peuvent être nettoyés à l'aide de linges humides ou d'un nettoyeur domestique à base d'ammoniaque si nécessaire. Débrancher l'appareil de la source de courant avant de le nettoyer.
14. Il faut faire attention de ne pas échapper de composantes dans des liquides et ne pas faire gicler de liquide dans l'appareil, par les ouvertures de ventilation ou toute autre ouverture.
15. Cet appareil doit être vérifié par un technicien qualifié si :

a) la corde d'alimentation est endommagée; b) quelque chose tombe ou est renversé sur l'appareil; c) l'appareil ne fonctionne pas correctement; d) l'appareil a été échappé ou la carcasse endommagée.

1. L'utilisateur ne doit pas tenter de réparer l'appareil. Toutes les réparations doivent être faites par un technicien qualifié.
2. Cet appareil ne doit être utilisé qu'avec un chariot ou un support recommandé par Peavey Electronics.
3. On peut subir une perte permanente de l'audition si on s'expose à des niveaux de bruits trop intenses. Le degré de perte de l'audition varie considérablement et sensiblement selon les individus, mais presque tous seront affectés s'ils y sont exposés trop longtemps.

L'OSHA (Administration de la santé et de la sécurité au travail des États-Unis) a déterminé les limites permises de l'exposition aux bruits.

Durée par jour en heures réponse lente	Intensité du son en dBa,
8	90
6	92
4	95
3	97
2	100
\( 1 ^{1/2} \)	102
1	105
\( ^{1/2} \)	110
\( ^{1/4} \) ou moins	115

Selon l'OSHA, toute exposition au-delà des limites permises ci-haut pourrait entraîner une perte permanente de l'audition.

Pour prévenir une telle perte, il convient de porter des protège-tympan quand on manipule des systèmes d'amplification au-delà des limites déterminées ci-haut. Pour se protéger du danger potentiel de l'exposition aux bruits intenses, il est recommandé à toute personne exposée à des sons intenses de se protéger en portant des couvre-oreilles ou des protège-tympan durant le fonctionnement de l'appareil.

Conservez ces directives

Les caractéristiques et spécifications peuvent changer sans préavis.

Peavey Electronics Corporation / 711 A Street / Meridian, MS 39302-2898 / U. S. A. / [phone] Telex: 504115 / FAX: [phone] ©1993 #00716610 6/93
