GATEKEEPER - Pédale d'effet PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet multi-portes (gate) à 5 canaux
Marque	PEAVEY
Modèle	GATEKEEPER
Nombre de canaux	5
Fonction Smart Gate	Oui (canal 5)
Seuil ajustable	Oui, par canal (de +10 dBV à action constante)
Temps de relâche ajustable	Oui, par canal (de 10 ms à 600 ms)
Indicateurs LED	Rouge (fermeture) et vert (ouverture) par canal, jaune pour Smart Gate
Mode bypass	Oui, avec témoin rouge
Entrées	5 x jack 1/4" TRS équilibrées (pointe +, bague -, manchon masse)
Sorties	5 x jack 1/4" TS (pointe simple)
Connexion cascade	Oui, via RCA Auto Bus
Alimentation	115 V AC, câble 3 fils avec mise à la terre
Distorsion harmonique totale	0,01 % (20 Hz – 20 kHz à 0 dB)
Rapport signal/bruit	-95 dBV
Atténuation	55 dB
Réponse en fréquence	20 Hz – 20 kHz, +0,5 / -1 dB
Entretien	Nettoyer avec un chiffon humide ; débrancher avant nettoyage
Sécurité	Ne pas ouvrir ; confier à un technicien qualifié ; éviter l'humidité
Utilisation recommandée	Contrôle de bruit, diaphonie et fuites entre musiciens

FOIRE AUX QUESTIONS - GATEKEEPER PEAVEY

Qu'est-ce que la fonction Smart Gate du Gatekeeper ?

La fonction Smart Gate surveille les quatre premières portes. Lorsqu'elles sont toutes inactives, elle ouvre automatiquement la cinquième porte pour capter les signaux de niveau normal (parole). La transition dure environ deux secondes pour éviter un effet de ping-pong.

Comment brancher deux Gatekeeper ensemble ?

Utilisez un câble RCA pour relier les prises AUTO BUS des deux appareils. Ils fonctionneront alors comme un seul appareil, avec les huit portes de bruit et les deux canaux Smart Gate actifs.

Que signifient les voyants LED rouges et verts par canal ?

Le voyant rouge (MUTE/THRESHOLD) indique que la porte est fermée (aucun signal ne passe). Le voyant vert (OPEN) indique que la porte est ouverte (le signal passe). Ils sont actifs même en mode bypass.

Comment régler le seuil de porte sur un canal ?

Tournez le bouton Threshold du canal concerné. Le seuil est ajustable de +10 dBV à une action constante. Observez le voyant rouge pour savoir quand la porte se ferme.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sous 115 V AC. Il est livré avec un cordon d'alimentation à trois fils avec mise à la terre. Ne retirez jamais la borne de terre.

Comment nettoyer le Gatekeeper ?

Débranchez l'appareil. Utilisez un chiffon humide pour les parties métalliques. Pour les plaquages en vinyle, vous pouvez utiliser un nettoyant domestique à base d'ammoniaque. Évitez tout liquide à l'intérieur.

Quelles sont les précautions de sécurité essentielles ?

Ne jamais ouvrir l'appareil (risque de choc). Confiez toute réparation à un technicien qualifié. N'exposez pas l'appareil à la pluie ou à l'humidité. Débranchez-le en cas d'orage ou de longue inutilisation.

Puis-je utiliser le Gatekeeper en extérieur ?

Non, l'appareil ne doit pas être exposé à l'humidité ou à la pluie. Utilisez-le dans un endroit sec et ventilé, à l'abri des sources de chaleur.

Combien de canaux possède le Gatekeeper et à quoi servent-ils ?

Il possède 5 canaux. Les quatre premiers sont des portes de bruit classiques. Le cinquième peut être utilisé comme porte standard ou activer la fonction Smart Gate pour la narration.

Que faire si l'appareil ne fonctionne pas correctement ?

Vérifiez d'abord les branchements et l'alimentation. Si le problème persiste, n'essayez pas de réparer vous-même. Contactez un technicien qualifié (voir les consignes de sécurité).

MODE D'EMPLOI GATEKEEPER PEAVEY

Ce symbole indique à l'utilisateur en présence à l'intérieur de ce produit de tension non isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc.

Ce symbole indique à l'utilitaire qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

ATTENTION: Risques de chocs électriques - NE PAS OUVRIR

ATTENTION: Afin de réduire les risques de chocs électriques,

n'enlevez pas le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur.

Confiez l'entretien à un personnel de service qualifié.

AVERTISSEMENT: AFIN DE PREVENIR LES RISQUES DE DECHARGE ÉLECTRIQUE OU DE FEU, N'EXPOSEZ PAS CET APPAREL À LA PLUIE OU À L'HUMIDITÉ. VEUILLEZ LIRE LES AVERTISSEMENTS SUPPLEMENTAIRES COMPRIS DANS LE GUIDE.

• Chaque canal possède un seuil de porte ajustable
• Chaque canal possède un temps de relâche ajustable
• Le temps de relâche est ajustable entre 10 mS et 600 mS
• Sur le panneau arrière, une fiche RCA permet l'utilisation en cascade des fonctions «smart gate» avec plusieurs appareils
• Prise d'entrée (pointe-bague-manchon) balancée électroniquement
• Prise de sortie (pointe-manchon) à pointe simple
• Les voyants DEL «Mute» sont actifs même en mode de dérivation (bypass), permettant ainsi un ajustement du seuil hors-ligne.

Nous vous remercions d'avoir acheté le GatekeeperTM de Peavey. Avant de lire ce manuel, vous devriez avoir sorti l'appareil de son emballage. Conservez cet emballage pour vos déplacements futurs. Si vous respectez les conseils donnés dans ce manuel, votre appareil vous servira pendant plusieurs années.

Description générale

Ajouter un appareil de porte automatique à votre équipement de scène vous permet de contrôler le bruit des amplificateurs de guitares, bruyants et autres sources à haut niveau de bruit. Vous pouvez également contrôler la diaphonie et les fuites entre musiciens et généralement, nettoyer plusieurs anomalies qui pourraient interférer avec une excellente performance.

Il y a cependant un obstacle à l'utilisation sur scène d'un appareil de porte automatique. Ce problème surgit lorsque qu'au désir faire une annonce vocale. Toutes les portes sont réglées pour des niveaux élevés de voix, une voix à niveau normal ne sera donc pas entendue. Il faut alors ajuster manuellement la porte ou la contourner afin de permettre à la voix de passer et cette opération est souvent mal effectuée par les opérateurs. Le Gatekeeper règle ce problème d'ajustement de porte en "surveillant" toutes les portes utilisées. Lorsqu'il s'aperçoit que les quatre autres portes sont inactives, il ouvre automatiquement la cinquième porte (Smart Gate) afin que ce canal soit prêt à capter le matériel à niveau de parole normal. Cela peut de parler par l'intermédiaire du cinquième canal sans ajuster les seuils des autres portes déjà ajustées pour la performance (chant) de scène. La transition entre un mode de porte (régulier) à l'autre (cinquième porte ouverte) prend environ deux secondes de façon à éviter un «ping-pong de portes» (la fonction «smart gate» s'activait et s'éteindrait continuellement). Gardez toujours ce détail en tête lorsque vous travaillez avec cet appareil.

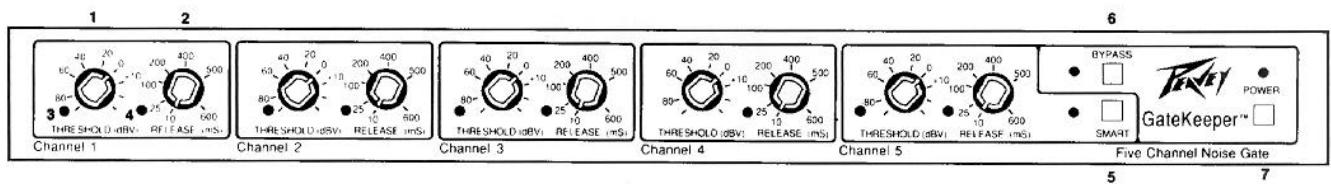

Panneau avant

Contrôle l'action de porte de chaque canal individuel. Une rotation de ce bouton permet de régler le seuil de chaque canal individuel de +10 dBV à une action constante.

Contrôle la relâche de chaque canal individuel. Une rotation de ce bouton permet de régler le temps de relâche de chaque canal individuel entre 10 mS et 600 mS.

VOYANT DEL ROUGE: Fermeture/seuil (3)

Indique visuellement la fermeture de chaque porte. Lorsque ce voyant rouge s'allume, la porte est fermée et aucun signal ne passe. Lorsque le bouton Bypass (6) est enfoncé, toutes les portes sont ouvertes. Le voyant à DEL rouge MUTE/THRESHOLD fonctionne toujours, permettant ainsi de régler l'action des portes à tout moment durant une performance. Ce moyen indique la réponse de la commande Threshold (1), et son action est déterminée par ce réglage.

VOYANT DEL VERT: ouverture de porte (4)

Indique visuellement la relâche (ouverture) de chaque porte. Lorsque ce voyant vert s'allume, la porte est ouverte et le signal peut alors passer. Ce témoin indique la réponse des commandes Release (2) et Threshold, et son action est déterminée par leur réglage individuel.

Selecteur SMART (5)

Lorsqu'il est pressé en position «In», ce sélecteur met en marche la fonction Smart Gate du cinquième canal et le voyant lumineux jaune s'allume. En position «Out», ce sélecteur désactive la fonction Smart Gate et le voyant jaune reste éteint.

Selecteur BYPASS (6)

Lorsque ce sélecteur est pressé en position «In», un voyant rouge s'allume et les portes des cinq canaux s'ouvrent. Les indicateurs MUTE/THRESHOLD restent alors en fonction de façon à permettre les ajustements. Voir VOYANT DEL VERT: OUVERTURE DE PORTE (4).

Interrupteur POWER (7) (mise sous tension)

Appuyez sur ce bouton pour mettre l'appareil sous tension.

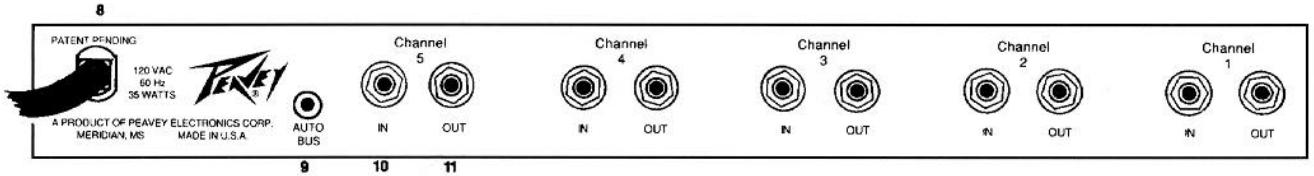

CORDON d'alimentation (8)

Pour toute sécurité, nous avons incorporé un cordon d'alimentation à trois fils avec prise de mise à la terre. Il ne faut en aucun cas retirer la borne de mise à la terre de la fiche. Si vous devez utiliser votre appareil dans un environnement qui ne permet pas la mise à la terre, procurez-vous un adaptateur pouvant recevoir une fiche polarisée. L'utilisation du système de mise à la terre réduit le bruit et diminue les risques de chocs électriques.

AUTO BUS (9)

Si vous utilisez deux Gatekeeper conjointement, vous pouvez les joindre avec un cable RCA branché dans leur fiche "AUTO BUS" respective. Les deux appareils fonctionneront alors comme un seul appareil et les huit portes de bruit travailleront avec les deux canaux Smart Gate utilisés pour la narration, etc.

Le Gatekeeper possède cinq prises d'entrée 1/4" pointe-anneau-manchon équilibrées électroniquement

(pointe = +, bague = -, manchon = mise à la terre).

Outputs (11) (PRISES de SORTIE)

Le Gatekeeper possède cinq prises de sortie 1/4'' (6,35mm) pointe-manchon à pointe simple.

Installation, connexion et opération

Branchez le cordon d'alimentation de votre Gatekeeper dans une fiche de 115V AC.

Determineqel canal ou signal sera controlé par la fonction Smart Gate. Connectez cette source dans la prise d'entrée 1/4" pointe-anneau-manchon équilibrée de niveau ligne (10) du cinquième canal.

Vous pouvez maintenant brancher quatre autres sources de signal dans les prises d'entrée 1/4" pointe-anneau-manchon équilibrées de niveau ligne (10) des canaux 1, 2, 3 et 4.

Connectez chacune des prises de sortie des canaux actifs à votre mélangeur par le point de raccordement à l'entrée de votre choix.

Mettez votre appareil sous tension en appuyant sur l'interrupteur d'alimentation.

GATEKEEPERTM

TOTAL HARMONIC DISTORTION

0,01% 20 Hz to 20 kHz (at 0 dB)

SIGNAL TO NOISE RATIO

Input/Output Noise -95 dBV

ATTENUATION

55dB

FREQUENCY RESPONSE

20 Hz - 20 kHz +0,5 dB, -1 dB

Important - règles de sécurité

Avertissement: On doit toujours respecter certaines règles de sécurité, y compris celles qui suivent, quand on utilise des appareils électriques.

1. Lire toutes les directives relatives à la sécurité et au fonctionnement de l'appareil avant de s'en servir.
2. Toutes les directives relatives à la sécurité et au fonctionnement doivent être conservées pour références futures.
3. Respecter tous les avertissements inclus dans les directives imprimées à l'arrière de l'appareil.
4. Toutes les directives relatives au fonctionnement doivent être respectées.
5. Cet appareil ne peut pas être utilisé dans les endroits humides : près d'une baignoire, d'un évier, d'une piscine, dans un sous-sol humide, etc.
6. Il faut placer cet appareil de telle manière que la ventilation ne soit pas gênée. Il ne peut pas être collé sur un mur ni placé dans une enceinte fermée où il n'y a pas de circulation d'air.
7. Il faut placer cet appareil loin des sources de chaleur : poêle, fournaise, radiateurs, et même loin d'un autre amplificateur qui produit de la chaleur.
8. Brancher l'appareil uniquement dans une source d'alimentation du type spécifié sur la composante adjacente au câble du bloc d'alimentation.
9. Ne jamais couper la broche de la mise à la terre (ground) du cable d'alimentation. Pour de plus amples informations relatives à la mise à la terre, demander par écrit notre dépliant gratuit sur les risques de choc et la mise à la terre (Shock Hazard and Grounding).
10. On doit toujours manipuler avec soi les câbles d'alimentation. Ne jamais marcher ou placer des pièces d'équipement sur ces câbles. Vérifier périodiquement les câbles pour des coupures ou des signes de bris, spécialement à la fiche et au point où le câble entre dans l'appareil.
11. Le câble d'alimentation doit être débranché quand l'appareil ne sert pas durant une longue période.
12. Si l'appareil est monté sur un chassis, le support arrière doit être renforcé.
13. On peut nettoyer les parties métalliques à l'aide d'un linge humide. Les plaquages de vinyle utilisés pour certains appareils peuvent être nettoyés à l'aide de linges humides ou d'un nettoyant domestique à base d'ammoniaque si nécessaire. Débrancher l'appareil de la source de courant avant de le nettoyer.
14. Il faut faire attention de ne pas échapper de composantes dans des liquides et ne pas faire gicler de liquide dans l'appareil, par les ouvertures de ventilation ou toute autre ouverture.
15. Cet appareil doit être vérifié par un technicien qualifié si :

a) la corde d'alimentation est endommagée; b) quelque chose tombe ou est renversé l'appareil; c) l'appareil ne fonctionne pas correctement; d) l'appareil a été échappé ou la carasse endommagée.

1. L'utilisateur ne doit pas tenter de réparer l'appareil. Toutes les réparations doivent être faites par un technicien qualifié.
2. Cet appareil ne doit être utilisé qu'avec un chariot ou un support recommandé par Peavey Electronics.
3. On peut subir une perte permanente de l'audition si on s'expose à des niveaux de bruits trop intenses. Le degré de perte de l'audition varie considérablement et sensiblement selon les individus, mais presque tous seront affectés s'ils y sont exposés trop longtemps.

L'OSHA (Administration de la santé et de la sécurité au travail des États-Unis) a déterminé les limites permises de l'exposition aux bruits.

Durée par jour en heures	Intensité du son en dB réponse lente
8	90
6	92
4	95
3	97
2	100
\( 1 ^{1} \)/2	102
1	105
\( ^{1} \)/2	110
\( ^{1} \)/4 ou moins	115

L'OSHA, a déterminé les limites permanentes de l'audition.

Pour prévenir une telle perte, il convient de porter des protège-tympan quand on manipule des systèmes d'amplification au-delà des limites déterminées ci-haut. Pour se protéger de danger potentiel de l'exposition aux bruits intenses, il est recommandé à toute personne exposée à des sons intenses de se protéger en portant des couvre-oreilles ou des protège-tympan durant le fonctionnement de l'appareil.
