WM 2210 - Support mural pour écran VIVANCO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran
Marque	VIVANCO
Modèle	WM 2210
Compatibilité diagonale	10-22" (25-56 cm) / 10-40" (25-102 cm)
Charge maximale	10 kg / 20 kg
Matériel de fixation fourni	Vis M4x10, M5x10, M6x12 (4 de chaque)
Type de montage	Fixe (non articulé)
Matériau	Acier (estimation)
Dimensions du support	Non spécifié (adapté aux écrans 10-40")
Poids du support	Environ 1-2 kg (estimation)
Alimentation	Aucune (support passif)
Fonctions	Maintien fixe de l'écran au mur
Entretien	Contrôle périodique de la fixation et du support
Sécurité	Ne pas dépasser la charge max ; utiliser des chevilles adaptées au mur
Installation requise	Niveau à bulle, perceuse, chevilles non fournies
Pièces détachées disponibles	Vis de fixation (M4, M5, M6) et caches plastique (WM 4020)
Réparabilité	Support non réparable (remplacement conseillé en cas de dommage)
Contact	[e-mail]
Normes	Conforme aux exigences de sécurité pour supports muraux
Garantie	2 ans (selon législation en vigueur)

FOIRE AUX QUESTIONS - WM 2210 VIVANCO

Quels écrans sont compatibles avec le support VIVANCO WM 2210 ?

Le support mural VIVANCO WM 2210 est compatible avec les écrans TFT ou LCD de diagonale 10 à 22 pouces (25-56 cm) ou 10 à 40 pouces (25-102 cm) selon la version.

Quelle est la charge maximale supportée par ce support mural ?

La charge maximale est de 10 kg pour les petits écrans et 20 kg pour les plus grands. Ne dépassez jamais cette limite pour éviter tout risque de chute.

Comment fixer le support VIVANCO WM 2210 au mur ?

Utilisez un niveau à bulle pour aligner le support. Choisissez des chevilles adaptées à votre type de mur (béton, placo, etc.). Le support est livré sans chevilles, il faut les acheter séparément en fonction du mur.

Quelles vis sont fournies avec le support ?

Le support inclut 4 vis M4x10, 4 vis M5x10 et 4 vis M6x12 pour s'adapter aux différents écrans. Choisissez les vis correspondant aux trous filetés de votre écran.

Puis-je incliner ou orienter l'écran après installation ?

Non, ce support mural est fixe. Il ne permet ni inclinaison ni rotation. Pour des fonctions d'orientation, choisissez un support articulé.

Comment entretenir le support mural ?

Aucun entretien particulier n'est nécessaire. Il est recommandé de vérifier périodiquement la fixation et l'état du support pour déceler d'éventuels dommages.

Que faire en cas de vis manquantes ou endommagées ?

Contactez le service après-vente via l'adresse [e-mail] pour obtenir des pièces de rechange. Conservez la référence exacte du produit (WM 2210).

Le support est-il difficile à installer ?

L'installation requiert des compétences de bricolage de base : percer, visser et utiliser un niveau. Si vous n'êtes pas sûr, faites appel à un spécialiste pour garantir une fixation sûre.

Puis-je monter le support sur un mur en placo ?

Oui, à condition d'utiliser des chevilles spéciales pour placo capables de supporter le poids de l'écran. Le support doit être fixé sur une ossature solide du mur.

Quels sont les risques si la charge maximale est dépassée ?

Un dépassement de la charge maximale (10 ou 20 kg) peut entraîner la rupture du support ou la chute de l'écran, causant des dommages matériels et des blessures. Respectez toujours la limite.

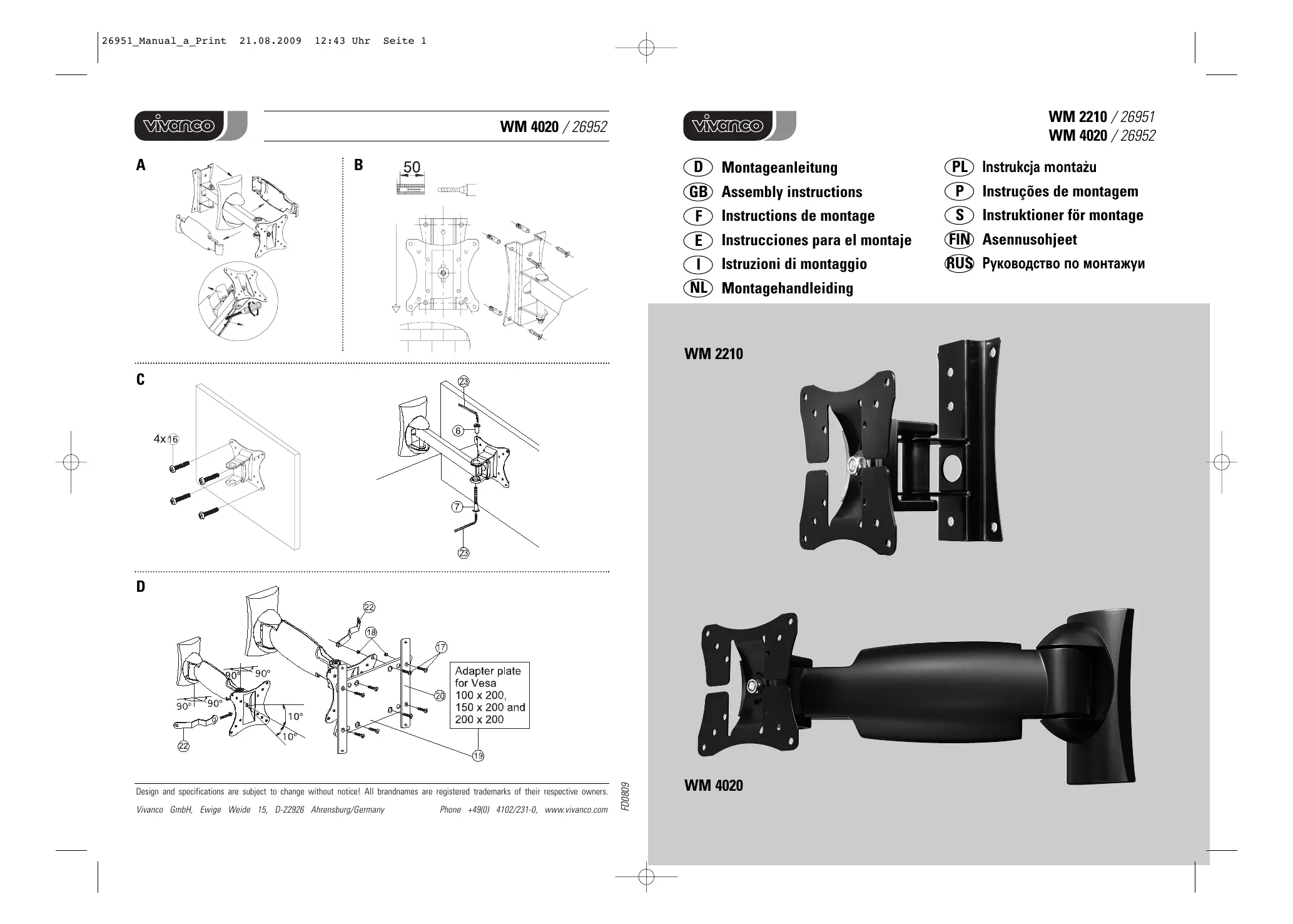

MODE D'EMPLOI WM 2210 VIVANCO

Support mural pour écran TFT ou LCD avec des diagonales de 10-22" (25-56cm)/10-40" (25-102cm).

Felicitations!

En choisissant un support mural Vivanco, vous avez fait un excellent choix.

Merci de conserver cette notice technique pour une utilisation ultérieure.

Les produits sont destinés à un usage propre.

Une haute longévité et une fonctionnalité élevée impliquent un montage correct.

Par conséquent, observez soigneusement les instructions suivantes:

Avertissements de sécurité:

• Charge maximale totale: 10 / 20kg
• Ne fixez le support qu'au mur.
• Examinez le support avant de le fixer, et ce afin de déceler d'éventuels dommages.
• Ne montez jamais de pièces défectueuses.

Instructions de montage:

• Avant de procéder au montage, vérifie où se trouve la prise de courant la plus proche.
• Choisissez le matériel de fixation en fonction des caractéristiques du mur (matériau, épaisseur, état), afin que la charge admissible maxi du support mural soit garantie. Pour cette raison, votre support mural vous a été livré sans matériel de fixation. Faites appel à un spécialiste en lui fournissant les informations nécessaires.
• Le centre de gravité de l'écran doit se couvrir au milieu du plateau. Fixez le support en vous aidant d'un niveau à bulle d'air. Si le support penche d'un côté, sa capacité de charge en sera réduite.
• Avant de poser les caches en plastique (WM 4020), fixez légèrement les câbles avec du ruban adhésif et vérifiez la mobilité.
• Diverses vis sont fournies avec le produit afin de pouvoir l’adapter aux différents types d’écrans. Vous trouvez également quatre vis cruciformes pour chacune des dimensions suivantes : M4x10 mm, M5x10 mm, M6x12 mm (Pos. 16). Déterminez le type de trous de fixation dont est doté l’écran, puis choisissez en conséquence quatre vis qui conviennent.
• Important: assurez-vous que les vis sont bien enchaînées dans les trous filetés de l'écran, et qu'elles sont bien serrées. Veillez, cependant, aussi à ce que les vis n'entrent pas trop à l'intérieur de l'écran afin de ne pas endommager d'éventuelles pièces fragiles.

Ce support mural ne nécessite pas d'entretien. Il est toutefois recommandé de contrôler de temps en temps le support, ainsi que, avant tout, sa fixation, afin de déceler d'éventuels dommages.

Attention:

Vivanco décline toute responsabilité pour les dommages résultant d'un mauvais montage ou d'une utilisation non conforme.

Hotline: [e-mail]

WM 2210 / 26951

1× ①

1x ②

1x ③

1x ④

1x⑤

1x ⑥

1x ⑦

1x ⑧

1x ⑨

mm 10

(0)

(2)

2x ⑦

HacteHHbI DepeKaTeB IaI ToHkonneHoUHyIx I KxuKoKpNCTaJIInuecknx MOHITOPOB C dnaRaHOHaJIbIO 10-22" (25-56cm)/10-40" (25-102cm).

I03dpabJeHReM!

Knob HachetHbi DepexateJib Bmbl "Buvahko", Bci caJI napabInlhbHy Bi6op.

Instruction, connectez l'adaptateur d'alimentation de l'appareil à la prise électrique.

3TOT TOBAP pa3pa6oTaH dIa IOMaUHeRo IcNoIb3ObaHnA.

IpaBnblbmy MoTataK ObecneuHT dInTeHbHy cPoK cLyXk6bl N BbcOKyIO fYHKUHOHaNbHOCtB IoxaIyIcTa, HnpeMeHHo CoJIIOJaTe HnHexceJeIoume yka3AHNA.

• Максимальная нагрузка 10/20 Kr. - Дерхатель распешается итабнутьтоикошехах.
• Paramontage Дерхateьдoлжен bbypоверен на ha naunue nobprexeи.

• Param. d mHTaxkom npOBeBpTe nOJoxHne 6nKaiwei StTencbHoi poaETKn.
• Дял того, чтобы в поним мeperи Incnoьзоват Нecуцую снособпость deprжаела, сддует пообраь takоч Кренихный матерnam, которь hamлuyшим образом COOTBETCTBYET CBOICTBAM CTehы (MATEPNAY, TOLUINH IN COCTOHNIO CTehы). ПО заиме Кренихный матерnam в komпліekt deprжаела не BXODNT. Рп Вьборе похаяшero матерnamа pekomehdymem obpatntbca 3a cobetom K cneuaJIncTy u cooobuntb emy BCE Heoobxodmblde dahnblie.
• LCTP TRAKCTN MOHITOPA DOJXKeH HAXOINTBcR B cpeDInHe Hecyuei nlaCTNHbI.
• MohtaxdoJnKeH npOn3BDoNTbC n NOMOuB BATEpNACA, NOCKoJIbKy npn HAKIOHHOM KpeIeHn HecUaA cnOCo6HOCTb CHXKaETcR.
• Перед установкой пл актmbовьх ркрblт сл endуet сlerka 3aФИКсробаб ka6elь клйко Лентон (WM 4020) и поверпь повжнocь.
• Для монтажа лоржателя к стене для различных моделей пилагаяс различных винтов. В том числе по пилагаетс по чепе крейцкого винта размерам 4x10 MM, 5x10 MM, 6x12 MM (no3.16). Вы должны проверить, какVE устаНОВЛЬСЯ ОТБЕРПСТЯ Вашего СКРАНА и бблпатбчыпры ноиходмаих. БННТА. Вашо: cleJnte 6b3ateJIbhO 3aTEM, yToBI BnHTbI NOJHOCbIO BOJIIN B pe3bObIe OTBepCTIa 3KpaHa W 6blI npOHO 3aBNHeHb. C дpyroI CTOpOHbI, BblONXHbI CNEITb 3a TEM, yToBI BnHTOBape3b6a He cnUkOM daJIeKO BOJlBa B npIbOp, TAK KApI NtOM MorYT 6blTb NOBpeJdeHbI CyBCTBNTeJIbHbI YeCTIn npIbopa.

HacteHHbI depKataJIb He tpe6yET texHnueckoro ocbCyJxBaHn. Tem He MeHee BpEmoT BpEmHn npOBepaTe depKataJIb n ppeJe BCero erO KpeJIeHne K cTeHe.

BHMaHHe: mpMa a "BbAho" He Hecet OTBcTcBHeHOCT3a NOBpeKdEHH, BO3HKnUe BCJeCTBHe HnPaBnIbHoro MOtJka u HapuSeHn npaBn 3Kcnnyataun.
