MODE D'EMPLOI CALI-BAIN NOIROT
Radiateur Sèche-Serviettes Statique & Dynamique

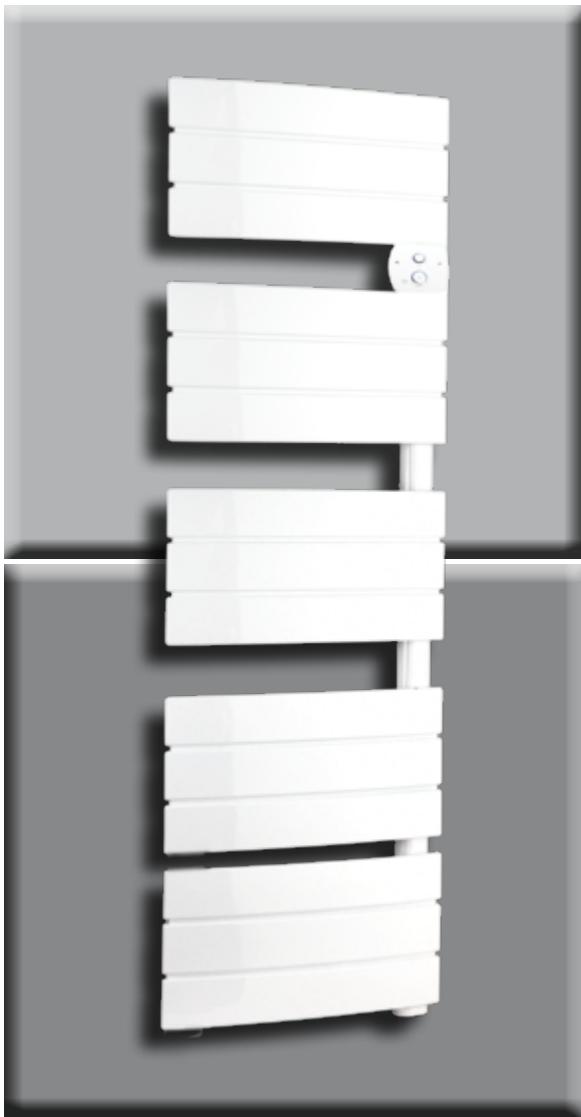

Cali-bain
Notice d'utilisation
Installation et Bon de Garantie
Lire attentivement avant toute opération et à conserver.
Avant PROPOS
- Vous venez d’acquérir ce radiateur sécheserviettes Cali-Bain de Noirot et nous vous remercions de ce choix, témoignant ainsi de votre confiance.
- Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.
- Il est important de bien lire cette notice en entier avant l'installation et la mise en route de votre appareil.
- Il est recommandé de conserver cette notice, même après installation de votre appareil.
Sommaire
- Caractéristiques page 3
- Recommandations de mise en place page 4
- Installation et fixation
- Raccordement électrique page 6
- Fonctionnement page 7
- -Conseils & Entretien page 8
- Aides aux diagnostics page 10
- Identification de votre appareil page 11
1 - Caractéristiques
| Références | Puissance Totale (W) | Intensité (A) | Largeur (mm) | Hauteur (mm) | Epaisseur (mm) | Poids (kg) |
| MODELE STATIQUE | ||||||
| K177.1.FP | 350 | 1,5 | 500 | 902 | 108 | 9,5 |
| K177.2.FP | 650 | 2,8 | 500 | 1485 | 108 | 13,5 |
| K177.3.FP | 800 | 3,5 | 500 | 1800 | 108 | 15,5 |
MODELE DYNAMIQUE
| K178.4.FP | 1150 | 5,0 | 500 | 915 | 120 | 11,0 |
| K178.5.FP | 1450 | 6,3 | 500 | 1498 | 120 | 16,0 |
| K178.6.FP | 1600 | 7,0 | 500 | 1813 | 120 | 18,0 |
Appareil + dosseret
Les commandes complémentaires : (fig. 1 & 2)
1 - Bouton de Marche/Arrêt chauffage avec contours lumineux. 2 - Voyant indiquant le nettoyage filtré (uniquement pour le modèle dynamique) 3 - Molette de réglage de température 4 - Voyant de chauffe 5 - Molette de réglage et activation de la fonction "TURBO" 6 - Bouton 0/1: Interrupteur Marche / Arrêt (pour l'arrêt complet de l'appareil, notamment en été).
Fig. 1
Fig. 2
2 - Recommandations de mise en place
Cet appareil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants. Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par une personne se trouvant dans la baignoire ou dans la douche.

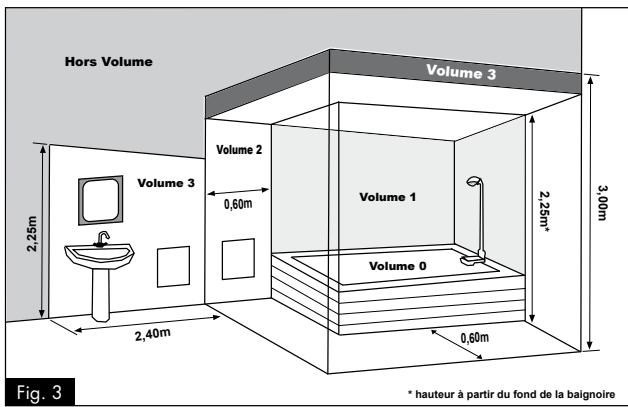

L'appareil peut être installé dans le volume 2 ou 3 des salles d'eau. Fig. 3 L'appareil ne doit pas être installé sous une prise de courant. - Évitez d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation. Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc... (Fig.4).
Mise en garde
- Pour éviter tout danger pour les très jeunes enfants, il est recommandé d'installer cet appareil de façon telle que le barreau chauffant le plus bas soit au moins à 600 mm au-dessus du sol.
Installation des appareils
L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
3 - Installation et fixation

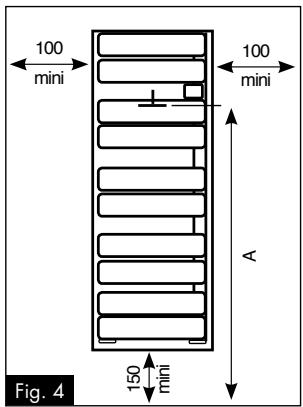

Percez un trou du diamètre correspondant à vos chevilles (diam. 6mm maxi.) à 191mm du sol minimum. Ce trou correspond à l'un des points de fixation bas de l'appareil. Chevillez-le.
Prenez la traverse inférieure et fixez le côté correspondant sans serrer la vis.
À l'aide d'un niveau à bulle, régalez l'horizontalité de la traverse et pointez le deuxième trou.
Percez, chevillez et fixez la traverse définitivement.
Posez l'appareil sur la traverse inférieure et appuyez-le contre le mur, tracez l'emplacement de la patte murale, retirez l'appareil.

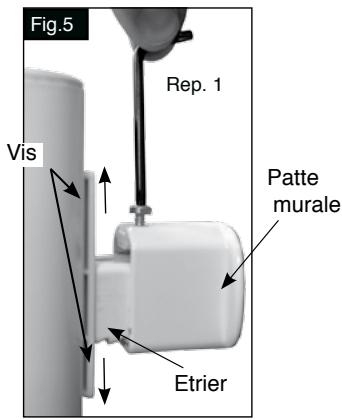

Déverrouillez et déposez la patte murale (à l'aide de la clé «torx T20» jointe dans le carton - Fig. 5), pointez le trou, percez, chevilles et fixez-la définitivement.
Posez votre appareil sur la traverse inférieure, légèrement incliné vers vous.
Relevez-le jusqu'à ce que le haut de l'appareil touche la patte murale.
Soulevez l'appareil et enclenchez-le dans la patte murale.
Reverrouillez la patte murale en agissant à l'aide de la clé «torx T20» (jointe dans le carton) sur la vis dans le sens des aiguilles d'une montre (Rep. 1 Fig. 5).
Votre appareil est installé.
Conseils :
1-Pour fixer l'appareil dans un joint de carreaux par exemple, vous avez la possibilité de régler la hauteur de l'étrier de la patte murale. Pour cela, dévissez d'un 1/4 de tour les 2 vis et faites coulisser l'étrier puis resserrez les 2 vis (Fig.5). 2-Pour la version statique (ci-contre A), veillez à insérer complètement l'étrier dans la patte murale. Pour la version dynamique (ci-contre B), laissez apparaître 2 crans de l'étrier dans la patte murale.
Version Statique
Version Dynamique

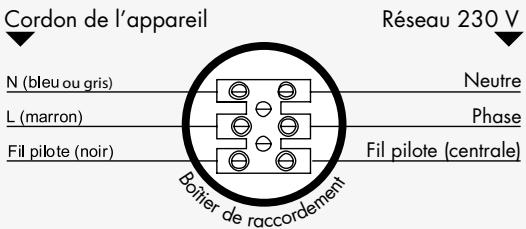

L'installation doit comporter un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. ■ L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France). L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.

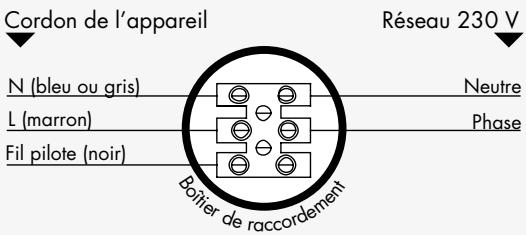

Sans utilisation du FIL PILOT
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger. Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural.
Respecter le SENS debranchement:
Le fil noir ne doit en aucun cas être raccordé à une borne de terre ou au fil VERT / JAUNE.
NOTA : Les ordres de programme sont distribués par les signaux suivants, mesures par rapport au Neutre.
| Mode | Signal à transmettre | Mesure par rapport au neutre |
| Confort | — | 0 Volt |
| Eco | — | 230 Volts |
| Hors-gel | — | 115 Volts négatif |
| ArrêtCHAUFFAGE | — | 115 Volts positif |
| Conf. -1°C | 3s 297s | 230 Volts/3s |
| Conf. -2°C | 7s 293s | 230 Volts/7s |
A - mise en marche de l'appareil
Nota : Pour la mise en marche de l'appareil, ne pas oublier de mettre l'interrupteur situé en bas de l'appareil sur la position 1 (voir Rep. 6 Fig. 2).
Un appui sur le bouton : le voyant de marche s'allume. Notre appareil est en marche.
B - réglage de la température
La molette de réglage vous permet de régler la température désirée. La zone comprise se situe entre les pointillés.
Quand vous avez besoin de plus de chaleur (au moment de la douche, du bain,...) ne déréglez pas votre appareil, servez-vous de la fonction «TURBO».
C - Arrêt de la fonction chauffage de l'appareil
Un appui sur le bouton : le voyant s'éteint. Notre appareil est en veille.
Rappel: Pour arrêter complètement votre appareil, mettre l'interrupteur situé en bas de l'appareil sur la position 0 (voir Rep. 6 Fig.2).
5 - 2 Utilisation de la fonction «TURBO
Cette fonction permet un apport immédiat et supplémentaire de chaleur durant un temps déterminé (de 15 à 120 minutes). Vous utilisez ainsi votre appareil dans sa puissance totale non régulée, c'est-à-dire : rayonnement de la façade pour la version statique, rayonnement de la façade + ventilation chaude pour la version dynamique.
A - mise en route de la fonction «TURBO
- Tourner la molette de la fonction "TURBO" suivant la durée souhaïette (comprise entre 15 et 120min).
- Valider en appuyant sur la molette d'activation de la fonction 'TURBO'.
- Le voyant de cette fonction s'allume, le "TURBO" est activé.
B - Arrêt de la fonction "TURBO
- La fonction "TURBO" s'arrête automatiquement une fois le temps écoulé. Ou appuyer de nouveau sur le bouton de la fonction "TURBO" pour désactiver la fonction. Le voyant témoin du mode "TURBO" est éteint.
Voyant lumineux
5 - 3 Utilisation du mode 6 ordres par fil pilote
Si votre installation est gérée par un gestionnaire du type Tempo d'EDF, les abaisssements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifique.
Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors-Gel, et Arrêt-chauffage (voir tableau du chapitre 4).
- Conf.-1 provoque un abaissement de la température de 1°C par rapport à la position Confort.
- Conf.-2 provoque un abaissement de la température de 2°C par rapport à la position Confort.
Remarques :
- Notre appareil étant équipé d'un thermostatelectronique 6 ordres : les changements commandés par le gestionnaire et le programmeur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte.
5 - 4 Voyant de nettoyage du filtre (modèle dynamique)
Dans le programme d'utilisation du boîtier de commande, il est prévu un cycle périodique de nettoyage du filtre avant que celui-ci soit obstrué.
Dès que le voyant de « nettoyage du filtre » s'allume, vous devez procéder au nettoyage du filtre.
Pour cela, reportez-vous au chapitre 6-1 (Pour les appareils équipés d'une soufflerie) et procédez de la même manière pour le nettoyage du filtre.
Important : Après le nettoyage du filtre, appuyer 3s sur la touche «TURBO» pour réinitialiser le compteur horaire.
Conseils & entretien
Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussierage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air. ■ Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, etc...) et un chiffon type microfibres. Pour un simple dépoussierage, un chiffon suffit.
Recommandations et conseils
Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
Veillez à ne rien introduire dans l'appareil.
Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement.
Si votre installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe.
Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de reconnaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
6 - 1 Pour les appareils équipés d'une soufflerie :
Votre appareil est equipped d'un filtre anti-poussière ; nettoyer une fois par mois, à l'aide d'un aspirateur, les grilles de la soufflerie et le filtre.
Si votre filtre est obstrué ou si la sortie d'air de la soufflerie est bloquée, votre appareil se mettra en sécurité et vous l'indiquera par un voyant rouge.
Dans ce cas, mettez l'appareil hors tension à l'aide de l'interrupteur positionné sur le bas de l'appareil, enlevez le filtre.
Nettoyez le filtre et/ou dégagez la sortie d'air de l'appareil, remettez le filtre en place.
Remettez l'appareil sous tension, le voyant rouge disparaît, vous pouvez remettre la soufflerie en route.

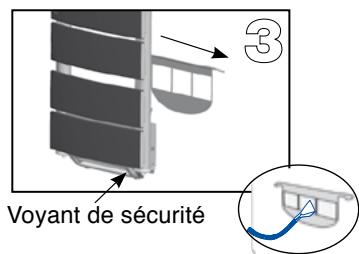

Pour ôter le filtre de l'appareil :
1 - Prenez l'une des languettes du filtre à l'arrière de l'appareil. 2 - Sortez complètement le filtre de son logement en le tirant vers le haut. 3 - Sortez le filtre par le côté.
| NATURE | VERIFICATION | ACTION |
| L'appareil nechauffe pas | ■ S'assurer que le voyage de marchè est allumé. | ■mettre l'interrupteur sur 1 (Fig.2) et appuyer sur le bouton Marche / Arrêtchauffage(Fig.1). |
| ■Le voyage de marchè est allumé, le témoin de chauffe est étant. | ■Vérifier la valeur de la consigne.La température ambiente ne nécessite pas dechauffer.Un ordre Eco, Hors-Gel ou Arrêt Chauffagearrive sur le fil de programmation. | |
| ■Le voyage de marchè ne s'allume toujours pas. | ■S'assurer que les disjoncteurs d'installation sont enclenchés. | |
| L'appareilchauffe tout le temps | ■ Vérifier que le réglage de la tempé-rature n'a pas été modifié.Vérifier que l'appareil n'est pas)situé pres d'une porte ouverte ou/et pres d'un local non chauffé, ou dans un courant d'air. | ■Régler de nouveau la température.Fermer la porte,mettre le local en chauffe ou supprimer le courant d'air. |
| L'appareil ne suit pas lesordres de pro-grammations | ■ S'assurer de la bonne utilisation dela centrale de programmation. | ■Se reporter à son manuel d'utilisation |
DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE
Important : les caractéristiques de l'appareil sont indiquées sur l'étiquette signalétique.
| LCIE ELECTRICITE performance | Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus-tries de l'Electricité) garantit les performances de ces apparciels qui respectent lesnormes d'aptitude à la fonction en plus de l'ensemble des normes de sécurité en viqueur. |
| Cat. C | Les apparciels portant cette estampille vous garantissent le niveau maximum desécURITY et de performance. |
| LCIE ELECTRICITE | Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus-tries de l'Electricité) garantit que ces apparciels respectent l'ensemble des normesde sécurité en viqueur. |
| CE | L'apposition de cette marque par le fabricant garantit que l'appareil respecte lesdirectives communautaires européennes de sécurité (directive basse tension- dbt)et compatibilité electromagnétique (CEM). |
| classse II | Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donpas être raccordé au conducteur de protection (fil de terre). |
| IP.... | Indice de Protection de l'enveloppe de l'appareil contre la pénetration des corpssolides et liquides |
| IK.... | Indice de résistance aux chocs de l'enveloppe de l'appareil. |
Les déchets électriques NE doivent PAS étre jetés avec les déchets menagers. veuillez recycler dans les centres appropriés.

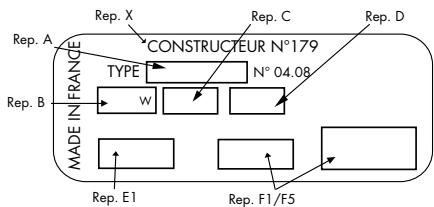

Une plaque signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l'identifier.
Elle est composée de :
1 - La référence complète de l'appareil et son indice de fabrication (à préciser lors d'un return SAV) (rep. A). 2 - Sa puissance en Watt (rep. B). 3 - Les certificats de conformité (rep. C-D-E-F). 4 - Le numéro du constructeur (rep. X).
La garantie est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dès que l'accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.
Assurance du personnel :
En cas d'accident survenant à quel que moment et pour quelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et sa fourniture
Contestation :
Dans le cas de contestation, quel que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil.
Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.
BON de garantie
TYPE :
PUISSANCE :
DATE DE
FABRICATION :
DATE DE
MISE EN SERVICE :
Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.
Version 2000
