OVALU-BAIN - Radiateur sèche-serviettes NOIROT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur sèche-serviettes
Marque	NOIROT
Modèle	OVALU-BAIN
Puissance (W)	De 600 W à 1900 W selon version
Tension d'alimentation	230 V ~ 50 Hz
Intensité (A)	De 2,6 A à 8,3 A selon modèle
Dimensions (L x H x P)	550 x (974 à 1532) x (82 ou 132) mm selon version
Classe électrique	Classe II (double isolation)
Plage de réglage température	De 7°C à 27°C par pas de 0,5°C
Marche Forcée Minutée	Oui, de 5 à 90 minutes
Cycle Auto	Oui, avec programmation horaire (Top Horaire)
Compatibilité fil pilote	Oui (ordres Confort, Eco, Hors-gel, Arrêt)
Verrouillage clavier	Oui, appui simultané + et - 5 secondes
Installation en salle d'eau	Volumes 2 et 3
Garantie	2 ans
Entretien	Dépoussiérage intérieur régulier ; nettoyant non abrasif
Nettoyage filtre (versions dynamiques)	Mensuel

FOIRE AUX QUESTIONS - OVALU-BAIN NOIROT

Puis-je installer ce radiateur dans ma salle de bain ?

Oui, le radiateur sèche-serviettes NOIROT OVALU-BAIN est conçu pour être installé dans les volumes 2 et 3 des salles d'eau. Respectez les distances minimales : 180 mm du sol, 100 mm de chaque côté. Pour les très jeunes enfants, le barreau le plus bas doit être à plus de 600 mm du sol.

Comment régler la température de l'appareil ?

Utilisez les boutons + et - pour régler la température souhaitée par pas de 0,5°C, dans une plage de 7°C à 27°C. La température de consigne s'affiche à l'écran.

Comment utiliser la fonction Marche Forcée Minutée ?

Appuyez sur le bouton dédié. L'écran affiche la durée (15 min par défaut). Utilisez + et - pour ajuster de 5 à 90 minutes. L'appareil chauffe à pleine puissance pendant cette durée, puis s'arrête automatiquement.

Comment programmer le Cycle Auto ?

À l'heure souhaitée (ex: 7h00), maintenez appuyé le bouton Cycle Auto jusqu'à ce que les voyants clignotent. Le Top Horaire est enregistré. Chaque jour, l'appareil préchauffera 30 à 45 minutes avant cette heure. Vous pouvez choisir entre mode 'Serviettes chaudes' ou 'Serviettes chaudes + chauffage'.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que le voyant de marche est allumé. Si oui, vérifiez la consigne de température : si la température ambiante est déjà atteinte, l'appareil ne chauffe pas. Vérifiez également que le disjoncteur est enclenché et que l'appareil n'est pas en mode délestage ou Eco.

Comment verrouiller le clavier ?

Appuyez simultanément sur les touches + et - pendant environ 5 secondes. L'écran affiche 'FF' pour confirmer. Pour déverrouiller, refaites la même opération.

Quel entretien régulier est nécessaire ?

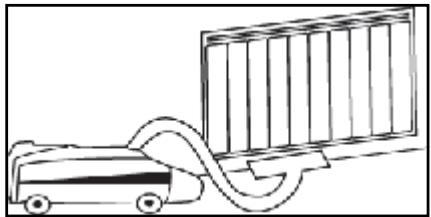

Dépoussiérez l'intérieur de l'appareil en passant l'aspirateur sur les entrées et sorties d'air. Pour le nettoyage extérieur, utilisez un chiffon microfibres et un produit nettoyant non abrasif (savon, alcool). Ne jamais utiliser de produits abrasifs ou à base d'acétone.

Comment fonctionne le fil pilote ?

Le fil pilote permet de recevoir des ordres d'une centrale de programmation. Les modes possibles : Confort (température réglée), Eco (abaissement de 3,5°C), Conf-1 (-1°C), Conf-2 (-2°C), Hors-gel (7°C) et Arrêt chauffage. Les ordres s'affichent à l'écran (ECOP, CF1P, etc.).

Quelle est la garantie de ce radiateur ?

La garantie constructeur NOIROT est de 2 ans contre tout vice de fabrication. Elle couvre le remplacement ou la réparation gratuite des pièces défectueuses, hors frais de démontage/remontage. Conservez votre bon de garantie dûment rempli.

Y a-t-il des précautions de sécurité pour les enfants ?

Oui, évitez que les enfants escaladent l'appareil ou jouent avec. Pour les très jeunes enfants, installez l'appareil de sorte que le barreau chauffant le plus bas soit à au moins 600 mm du sol. L'appareil peut devenir chaud, veillez à ne pas le toucher sans protection.

MODE D'EMPLOI OVALU-BAIN NOIROT

La garantie Noirot est strictement limitée au remplacement gratuite ou à la réparation en usine de la pierce ou des pieces reconnues défectueuses. Le constructeur Noirot garantit ses apparéils de chauffage électrique 2 ANS contre tous vices de fabrication. Dès que l'accord de principe est donné par le constructeur pour le retour des pieces, celles-ci doivent être expédées franco de port et d'emballage dans les 15 jours. Les frais de demontage et de remontage ne peuvent, enaucun cas, être à titre de dommages et intérêts pour quelque cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des apparéils ne lui incombe aucunement. La garantie ne peut pas intervenir si les apparéils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.

ASSURANCE DU PERSONNEL : En cas d'accident survenant à quelques moments, et pour chaque cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture.

CONTESTATION : Dans le cas de contestation,quelles que soient les conditions de vente et de paiement acceptées,le tribunal de commerce de Paris sera seul compétent.

Les dispositions du present bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour defaults et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.

Bon de garantie

TYPE :

Cachet du vendeur

PUISSANCE :

DATE DE

FABRICATION :

DATE DE

MISE EN SERVICE :

pareil a été étudie, concu et réalisé avec soin pour vous donner entière satisfaction

Noiroto

107 Bd Ney 75883 PARIS CEDEX 18

Tel.: [phone] - Fax [phone] - http://www.noirot.fr

SAV : 8 Rue Louis Ampère - 02930 LAON Cedex - Tél. : [phone] - Fax : [phone]

S.A.S. CAPITAL 6 408 656 € - R.C. Paris B 334 981 958 - Code APE 297 A

C'EST AUSSI...

Et bien d'autres encore... à découvert dans notre catalogue général...

Noiroto

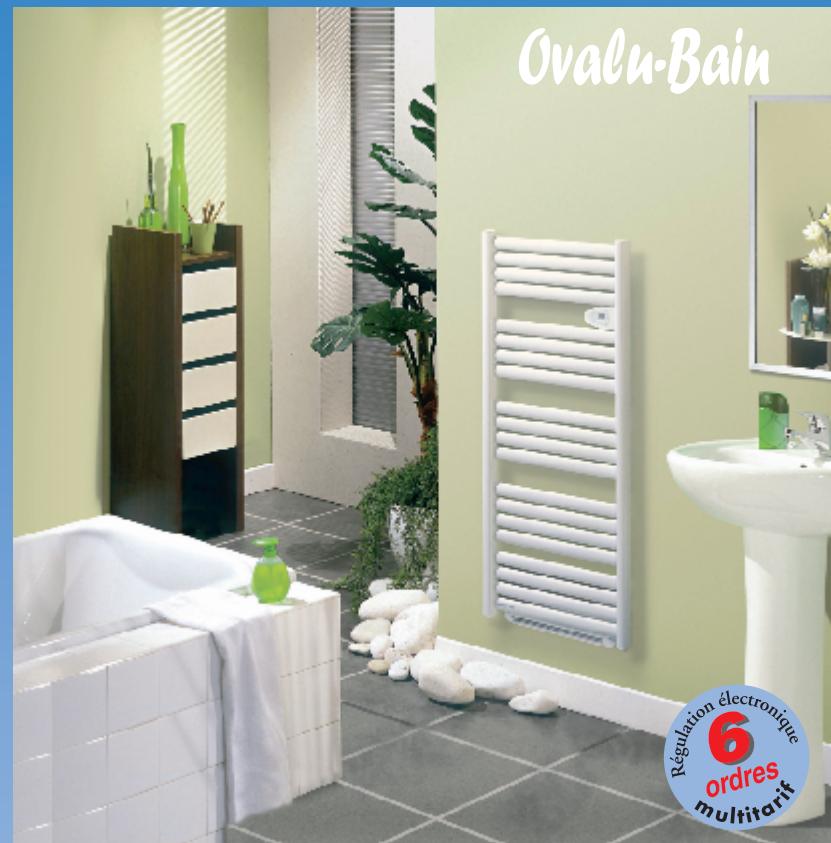

Radiateur Sèche-Servlettes

Statique & Dynamique à affichage digital

Notice d'utilisation

Installation et Bon de Garantie

(aire attentivement avant toute opération et à conserver)

AVANT PROPOS

• Vous venez d'acquérir ce radiateur sèchéserviettes Noirot et nous vous remercions de ce choix, témoignant ainsi de votre confiance.
• Cét apparéil a été étudied, concu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien dire cette notice en entier avant l'installation et la mise en route de votre apparéil.
• Il est recommendé de conserver cette notice, même après installation de votre apparéil.

SOMMAIRE

1. • Caracteristiques page 3
2. • Recommendations de mise en place page 5
3. • Installation et fixation page 6
4. • Raccordement electrique page 8
5. • Fonctionnement page 9
6. • Fonctionnement de l'appareil relié par fil pilote
7. -Conseils & Entretien page 13
8. • Aides aux diagnostics page 14

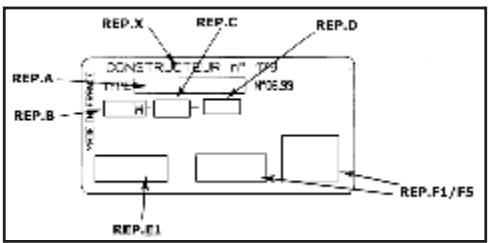

9. • identification de votre apparéil

Ce radiateur sèche-serviettes est un apparéil :

• Assurant le chauffage de la pierce dans laquelle il est place. Il permet également le séchage des serviettes ou du linge suspendu entre ses éléments.
• Prévu pour être raccordé à un réseau d'alimentation électrique 230V50Hz
• Équipe d'un boîtier de régulation, un fil pilote permet une programmation du chauffage.
• Conforme aux prescriptions des normes françaises et européennes le concernant.

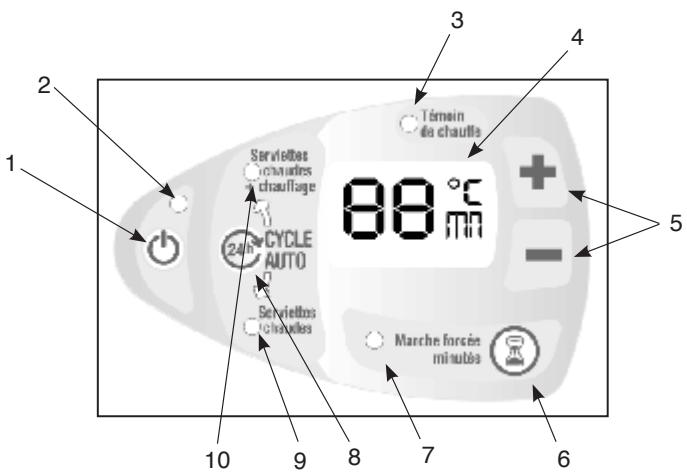

Les commandes supplément:

1 - Bouton de Marche/Arrêtchauffage
2 - Voyant témoin de mise en marche
3 - Voyant témoin de chauffe
4 - Afficheur digital
5-Bouton deréglage ^+ et-
6 - Bouton de fonction « Marche Forcing Minutée »
7 - Voyant témoin du mode « Marche Forçée Minutée »
8 - Bouton de fonction « Cycle Auto »
9 - Voyant témoin du mode « Serviettes Chaudes »
10 - Voyant témoin du mode « Serviettes Chaudes + Chauffage »

	RÉFERENCES	PUISSANCE TOTALE (W)	INTENSITÉ (A)	LARGEUR (mm)	HAUTEUR (mm)	ÉPAISSEUR App. + Dos. (mm)
OVALU-BAIN	00K112-1-FP..	600	2,6	550	974	82
	00K112-2-FP..	750	3,3	550	1233	82
	00K112-3-FP..	900	3,9	550	1500	82
	00K113-5-FP..	600+1000	7,0	550	1006	132
	00K113-6-FP..	750+1000	7,6	550	1265	132
	00K113-7-FP..	900+1000	8,3	550	1532	132

MISE EN GARDE

Eviter que les enfants escaladent l'appareil et ne le prennt pas pour un jouet.

Couper le courant avant toute intervention sur l'appareil.

Toute intervention sur nos apparèils doit être effectuee par un professionnel qualifié.

Pour les modèles dynamiques :

Il est impératif de ne pas obstruer les grilles d'entrée et de sortie d'air du ventilateur, sous peine de provoquer un échauffement qui conduirait à la mise en sécurité de l'appareil.

2 - Recommendations de mise en place

Cet apparéil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.
Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne poussent pas être touchés par une personne se trouvant dans la baignoire ou dans la douche.

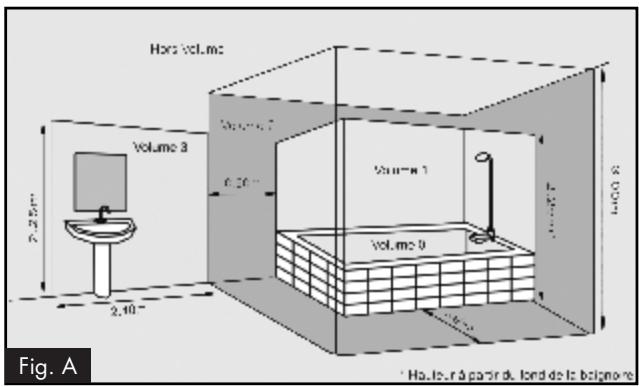

L'appareil peut être installé dans le volume 2 ou 3 des salles d'eau.
L'appareil ne doit pas etre installe sous une prise de courant.

Installation des appareils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

Couper le courant avant toute intervention sur l'appareil
Pour les versions dynamiques, il est formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'incidents ou de dégradations de l'appareil.
- Évitez d'instructor l'appareil dans un courant d'air susceptible de perturber sa régulation.
■ Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc...(Fig.B).

Mise en garde

• Pour éviter tout danger pour les très jeunes enfants, il est recommendé d'installé cet apparéil de façon telle que le barreau chauffant le plus bas soit au moins à 600 mm au-dessus du sol.

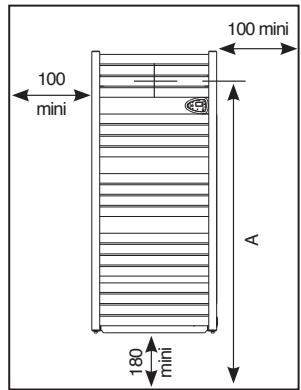

3-1 Installation à l'aide du gabarit de pose

Votre apparéil est livré avec un gabarit de pose.

Positionnez ce gabarit à l'emplacement et à la hauteur désirée, sachant que le point le plus bas de l'appareil doit se situer à 180 mm du sol au minimum, ce qui situe le point de «réglage de la verticalité» repère A, et qu'un espace de 100 mm minimum doit être laissé de chaque côte de l'appareil.

Percez uniquement le gabarit au point note «réglage de la verticalité», et tenez le gabarit en hauteur à l'aide d'une pointe, laissez-le se stabiliser en position verticale.

RÉGLAGE DE LA VERTICALITÉ
Réf.	A	Réf.	A
00K112-1	1012	00K113-5	1041
00K112-2	1275	00K113-6	1304
00K112-3	1542	00K113-7	1570

La verticalité peut être vérifiée à l'aide d'un niveau à bulle ou d'un fil à plomb.

Maintenez votre gabarit en position à l'aide d'un adhésif (attention de ne pas déterminer toute revêtement mural).

Pointez les trous correspondant à votre apparéil et percez au diamètre approprié aux chevilles et vis nécessaires à la fixation des pattes murales.

Faites bien attention à ne percer que les trous correspondant à votre apparéil.

Fixez les différents éléments de maintien : la traverse inférieure et cette (ces) patte(s) murale(s).

Posez votre apparéil sur la traverse inférieure, légèrement incliné vers vous.

Relevez-le jusqu'à ce que le haut de l'appareil touche cette (ces) patte(s) murale(s).

Soulevez l'appareil et enclenchez-le dans cette (ces) patte(s).

Verrouillez cette (ces) patte(s) murale(s) en agissant à l'aide d'un tournevis sur le (les) verrou(s) dans le sens inverse des aiguilles d'une montre.

Votre appareil est instalé.

3 - 2 Installation sans l'aide du gabarit de pose

Percez un trou du diamètre correspondant à vos chevilles à 215 mm du sol minimum et 200 mm minimum du mur ou meuble qui sera à côté de l'appareil. Ce trou correspond à l'un des points de fixation bas de l'appareil. Chevillez-le.

Prenez la traverse inférieure et fixez le côte correspondant sans serrer la vis.

A l'aide d'un niveau, reglez l'horizontalité de la traverse et pointez le deuxième trou. Percez, chevilles et fixez la traversé définitivement.

Attention au sens de montage de la traverse inférieure! Les coins arrondis doivent être en bas.

Montez cette (ces) patte(s) murale(s) supérieure(s) sur l'appareil et verrouillez-la (les). Posez l'appareil sur la traverse inférieure et appuyez-le contre le mur, tracez les emplacements des pattes murales, retirez l'appareil.

Démontez cette (ces) patte(s) murale(s), pointez le(s) trou(s), percez, chevilles et fixez cette (ces) patte(s) murale(s) définitivement.

Posez votre apparéil sur la traverse inférieure, légèrement incliné vers vous.

Relevez-le jusqu'à ce que le haut de l'appareil touche cette (ces) patte(s) murale(s).

Soulevez l'appareil et enclenchez-le dans cette (ces) patte(s).

Verrouillez cette (ces) patte(s) murale(s) en agissant à l'aide d'un tournevis sur le (les) verrou(s) dans le sens inverse des aiguilles d'une montre.

Votre appareil est instalé.

Dans le cas d'un revêtement mural épais, prévoir, entre les fixations et le mur, une cale d'une épaissieur égale à l'épaisseur du revêtement.

4

- Raccordement électrique

L'installation doit composer un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.

Schéma de raccordement

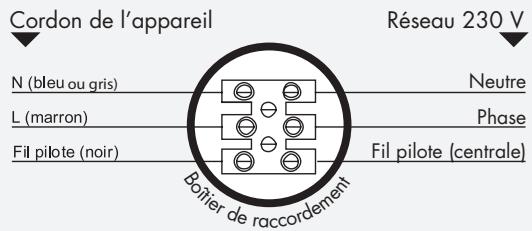

AVEC UTILISATION DU FIL PILOT

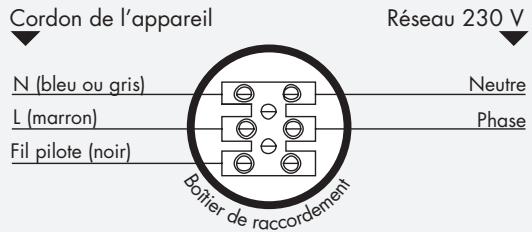

SANS UTILISATION DU FIL PILOT

Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après vente ou une personne de qualification similaire afin d'éviter un danger.
Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural.

RESPECTER LE SENS DE BRANCHEMENT :

Le fil noir ne doit enaucun cas etre raccordedeune borne de terre ouau fil VERT / JAUNE.

NOTA : Les ordres de programmation sont distribués par les signaux suivants, mesurés par rapport au Neutre.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort	—	0 Volt
Eco	—	230 Volts
Hors-gel	—	115 Volts négatif
ArrêtCHAUFFAGE	—	115 Volts positif
Conf. -1°C	3s 297s	230 Volts/3s
Conf. -2°C	7s 293s	230 Volts/7s

5-1Mise en service

1 - Mise en marche de l'appareil

Un appui sur ce bouton: l'écran et le voyant de marche s'allument.

Votre apparéil est en marche.

2 - Réglage de la température

Les boutons + et - vous permettent de régler la température désirée par pas de 0,5^ (Plage de réglage comprende entre 7^ et 27^ ).

Quand vous avez besoin de plus de chaleur (au moment de la douche, du bain, ...) ne déréglez pas votre apparéil, servez vous de la fonction «Marche Forçée Minutée»

3 - Arrêt de la fonction chauffage de l'appareil

Un appui sur ce bouton : l'écran et levoyant s'eteignent. Notre apparéil est en veille.

5-2 Utilisation de la «Marche Forcinge Minutée»

Cette fonction permet un apport immédiat et supplémentaire de chaleur durant un temps déterminé (de 5 à 90 minutes). Vous utilisez ainsi votre apparéil dans sa puissance totale non régulée, c'est-à-dire : rayonnement de la façade pour la version statique, rayonnement de la façade + ventilation chaude pour la version dynamique.

1 - Mise en route de la «Marche Forcinge Minutée»

Un appui sur ce bouton et l'écran affiche alors la durée enregistrée de la minuterie (15 min. par défaut, réglage usine).

2 - Augmenter ou diminuier la durée de la «Marche Forcée Minutée»

Les boutons + et - permettent de régler la durée de 5 à 90 min.

Chaque appui sur ces boutons augmente ou diminue de 5 min la durée.

La marche forcee s'arrête automatiquement quand la durée sera écoulée.

3 - Modification de la durée préenregistrée

Maintenez appuyé ce bouton de fonctions pendant environ 3 secondes, l'afficheur clignote, la durée affichée est enregistrée.

A la prochaine utilise, la valeur affichée sera cette valeur enregistrée.

4 - Arrêt de la «Marche Forçée Minutée»

La «Marche Forcee Minutée» s'arrête automatiquement une fois le temps écoulé ou par un appui sur le bouton.

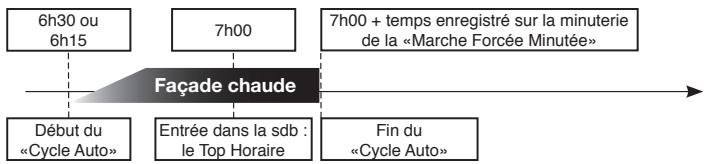

5 - 3 Activation et réglage du «Cycle Auto».

Voues entrez tous les jours à la même heures dans votre salle de bains et vous aimez que celle-ci soit bien chaude. Le «Cycle Auto» s'en charge automatiquement.

1 - Enregistrement du «Top Horaire».

Le «Top Horaire», c'est l'heure à laquelle vous souhaitez que la salle de bains et les serviettes soient chaudes tous les jours.

A l'heure voulue (example 7h00) maintenez appuyé ce bouton jusqu'à ce que les 2 voyants du «Cycle Auto» clignotent.

Après quelques instants, l'un de ces 2 voyants reste allumé.

Le «Top Horaire» est enregistré. Ainsi, votre apparéil fonctionnera tous les matins à cette heures.

2 - Le besoin du mode «Cycle Auto».

A chaque appui sur ce bouton, l'appareil change de mode.

Le mode serviette chaude + chauffage :

Idéalès les premiers froids, ilchauffe la salle de bains en même temps qu'il sèche les serviettes.

L'activation ou la désactivation de la fonction «Cycle Auto» doit se prévoir suffisamment à l'avance (la veille au soir) afin de pouvoir en profiter ou éviter une mise en route inopportune.

Le mode serviette chaude

Idéal pour la demi saison, la pierce est à laonne température mais sans excès et lesserviettes vous apportent toute la chaleurdont vous avez besoin.

Désacté : Aucunvoyant n'estallumé.

Le week-end, si vous ne vous levez pas à la même heures que le reste de la semaine ou en été quand vous ne souhaitez pas d'apport de chaleur, le «Cycle Auto» peut être désactivé sans que le «Top Horaire» ne soit perdu.

1 - Si I'un des 2 voyants du cycle auto clignote, c'est que :

• Aucun «Top Horaire» n'estprogrammé pour l'activation du cycle auto,
• Le «Top Horaire» est perdu suite à une coupure de courant.

2 - Lorsque la fonction «Cycle Auto» est enclenchée, l'appareil préchauffe la salle de bains et les serviettes de 30 à 45 minutes environ avant l'heure enregistrée du «Top Horaire». Arrivé au «Top Horaire», la chauffe continue pendant le temps enregistré sur la minuterie de la «Marche Forçée Minutée».
3 - Le «Cycle Auto» est indépendant de la ventilation.

5-4 Verrouillage

1 - Verrouillage

Vous avez la possibilité de verrouiller le clavier de votre apparéil en appuyant simultanément sur les touches + et - du boîtier de commande pendant environ 5 secondes. L'écran affiche «FF», indiquant la prise en compte de la demande.

Si l'on appuie sur n'importe qu'elle touche du clavier, l'afficheur indiquera «FF», signalant l'impossibilité de prendre en compte la demande.

2 - Déverrouillage

Pour déverrouiller le clavier, vous doivent réappuyer simultanément sur les touches + et - du boîtier de commande pendant environ 5 secondes. L'écran affiche «FF» indiquant la prise en compte de la demande.

En cas de coupure de courant, la fonction de verrouillage reste activée.

6 - Fonctionnement de l'appareil relié par un fil pilote

Votre apparéil peut être géré par une centrale de programmation ou un gestionnaire pour tarification Tempo d'EDF.

6 - 1 Notre apparéil est en marche normale (Mode Confort)

Lorsque votre apparéil est en marche normale, il affiche la température de comport que vous avez régée et toutes les fonctions sont disponibles.

6 - 2 Notre apparéil recoit les ordres Eco ou Conf-1 ou Conf-2

Lorsque vous appareil recoit l'un de ces ordres, il abaisse automatiquement la température de comport que vous avez régée d'environ 1^ (Conf-1) ou 2^ (Conf-2) ou 3,5^ (Eco). Mais toutes les fonctions sont disponibles.

6 - 3 Notre apparéil recoit l'ordre Hors-Gel

Lorsque votre apparéil recoit l'ordre Hors-Gel, il maintiendra une température d'environ 7^ .

6 - 4 Notre apparéil recoit l'ordre Arrêt Chauffage

Lorsque vous appeareil reçoit l'ordre Arrêt chauffage, toutes les fonctions sont inactives.

Tableau récapitulatif des modes de programmation d'une centrale deprogrammation ou d'un gestionnaire pour tarification Tempo d'EDF :

ORDRES DEMANDES PAR LE SYSTEME DE PROGRAMMATION	ORDRES AFFICHES PAR L'ECRAN A CRISTAUX LIQUIDES	RÉSULTAS OBTENUS
Si ArrêtCHAuffage	OFFP	Arrêt instantané de la chauffe de l'appareil.
Si Eco	ECOP	Abaissement de la température de -3,5°C par rapport à la position Confort.
Si Conf-1	CF1P	Abaissement de la température de -1°C par rapport à la position Confort.
Si Conf-2	CF2P	Abaissement de la température de -2°C par rapport à la position Confort.
Si Hors-Gel	HGP	Maintient la température de la pièce à environ 7°C sans risque de gel si l'appareil est bien dimensionné.

7

- Conseils & Entretien

Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussierage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
■ Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, alcool,...) et un chiffon type microfibres. Pour un simple dépoussierage, un chiffon suffit.

NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUÉAIENT DE DÉTERIORER LE REVÊTEMENT EPOXY.

Recommendations et conseils

Veillez à ne rien introduire dans l'appareil.

Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparait après quelques minutes de fonctionnement.

Si vous installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil nechauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra enchauffe.

Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'inté médiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉS HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉE.

7 - 1 Pour les apparèils écipés d'une soufflerie :

Votre apparéil est équipé d'un filtre anti-poussière; nettoyer une fois par mois, à l'aide d'un aspirateur, les grilles de la soufflerie et le filtre.

Si vous filtre est obstrué ou si la sortie d'air de la soufflerie est bloquée, votre apparéil se mettra en sécurité et vous l'indiquera par un voyant rouge.

Dans ce cas, arrêtez la soufflerie, enlevez le filtre.

Nettoyez le filtre et/ou dégagez la sortie d'air de l'appareil, remettez le filtre en place.

Levoyant rouge disparait, vous pouvez remettre la soufflerie en route.

Pour oter le filtrde de l'appareil :

1 - Prenez l'une des languettes du filtre à l'arrière de l'appareil.
2 - Sortez complètement le filtré de son logement en le tirant vers le haut.
3 - Sortez le filtré par le côte.

Voyant de sécurité

8 - Aides aux diagnostics

DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE

NATURE	VERIFICATION	ACTION
L'appareil nechauffe pas	■ S'assurer que levoyant de marché est allumé.	■ Appuyer sur le bouton Marche / Arrêtchaufpage.
	■ Le voyage de marché est allumé, le témoin de chauffe est étant.	■ Vérifier la valeur de la consigne.La température ambiante ne nécessite pas dechauffer.L'appareil est en ECO ou en délestage : s'assuerrer que le système de délestage n'a pas coupé l'alimentation de l'appareil.
	■ Le voyage de marche ne s'allume toujours pas.	■ S'assurer que les disjonteurs d'installation sont enclenchés.
L'appareilchauffe tout le temps	■ Vérifier que le réglage de la temporé rature n'a pas été modifié.Vérifier que l'appareil n'est pas situé après une porte ouverte ou/et pres d'un local non chauffé, ou dans un courant d'air.	■ Régler de nouveau la température.Fermer la porte,mettre le local en chauffe ou supprimer le courant d'air.
L'appareil ne suit pas lesordres de pro-grammations	■ S'assurer de la bonne utilisation de la centrale de programmation.	■ Se reporter à son manuel d'utilisation

IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.

NF ELECTRICITE ANNUAL	Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus-tries de l'Electricité) garantit les performances de ces apparciels qui respectent lesnormes d'aptitude à la fonction en plus de l'ensemble des normes de sécurité enviqueur.
Cat. C	Les apparciels portant cette estampille vous garantissent le niveau maximum de sécurité et de performance.
NF ELECTRICITE	Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus-tries de l'Electricité) garantit que ces apparciels respectent l'ensemble des normesde sécurité en vigneur.
CE	L'apposition de cette marque par le fabricant garantit que l'appareil respecte lesdirectives communautaires européennes de sécurité (directive basse tension- dbt)et compatibilité electromagnétique (CEM).
classse II □	Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donpas être raccordé au conducteur de protection (fil de terre).
IP....	Indice de Protection de l'enveloppe de l'appareil contre la pénetration des corpssolides et liquides
IK....	Indice de résistance aux chocs de l'enveloppe de l'appareil.

LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÉTRE JETÉS AVEC LES DÉCHETS MENAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS.

Une plaque signalétique est placée en bas et à droite (côté commande) de votre apparéil, elle permet de l'identifier.

El est composée de :

1 - La reférence complète de l'appareil et son indice de fabrication (à préciser lors d'un retour SAV) (rep.A).
2 - Sa puissance en Watt (rep.B).
3 - Les certificates de conformités (rep. C-D-E-F).
4 - Le numero du constructeur (rep. X).
