IEQ-15 - Équipement audio DBX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Égaliseur graphique
Caractéristiques techniques principales	15 bandes d'égalisation, contrôle de niveau, filtres passe-haut et passe-bas
Alimentation électrique	Alimentation secteur 100-240V AC
Dimensions approximatives	482 mm x 44 mm x 200 mm
Poids	2,5 kg
Compatibilités	Compatible avec les systèmes audio professionnels et domestiques
Type de batterie	N/A
Tension	100-240V AC
Puissance	Consommation maximale de 20W
Fonctions principales	Égalisation du son, ajustement des fréquences, amélioration de la qualité audio
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Informations générales utiles	Idéal pour les musiciens, les ingénieurs du son et les installations audio professionnelles

FOIRE AUX QUESTIONS - IEQ-15 DBX

Comment puis-je connecter le DBX IEQ-15 à mon système audio ?

Pour connecter le DBX IEQ-15, utilisez des câbles XLR ou TRS pour relier les entrées de l'égaliseur aux sorties de votre source audio, puis connectez les sorties de l'égaliseur aux entrées de votre amplificateur ou système de son.

Quel est le niveau d'alimentation requis pour le DBX IEQ-15 ?

Le DBX IEQ-15 fonctionne avec une alimentation de 100-240 V CA à 50/60 Hz, ce qui le rend compatible avec la plupart des systèmes électriques.

Comment régler les fréquences sur le DBX IEQ-15 ?

Utilisez les contrôles de bande pour ajuster les fréquences spécifiques. Chaque bande est généralement étiquetée avec sa fréquence centrale, et vous pouvez augmenter ou diminuer le gain pour chaque bande selon vos besoins.

Que faire si le DBX IEQ-15 ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une source d'alimentation. Assurez-vous que le câble d'alimentation est en bon état. Si l'appareil ne s'allume toujours pas, il pourrait nécessiter une réparation.

Puis-je utiliser le DBX IEQ-15 pour des concerts en direct ?

Oui, le DBX IEQ-15 est conçu pour être utilisé dans des environnements professionnels, y compris des concerts en direct. Assurez-vous de le configurer correctement pour obtenir le meilleur son.

Comment éviter les rétroactions acoustiques avec le DBX IEQ-15 ?

Pour éviter les rétroactions acoustiques, identifiez les fréquences problématiques à l'aide de l'égaliseur et réduisez-les légèrement. Positionnez également les microphones loin des haut-parleurs.

Le DBX IEQ-15 peut-il être utilisé avec des systèmes de son sans fil ?

Oui, le DBX IEQ-15 peut être intégré dans un système de son sans fil. Assurez-vous simplement que les niveaux de sortie et d'entrée sont compatibles.

Comment nettoyer le DBX IEQ-15 ?

Pour nettoyer le DBX IEQ-15, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le boîtier ou les commandes.

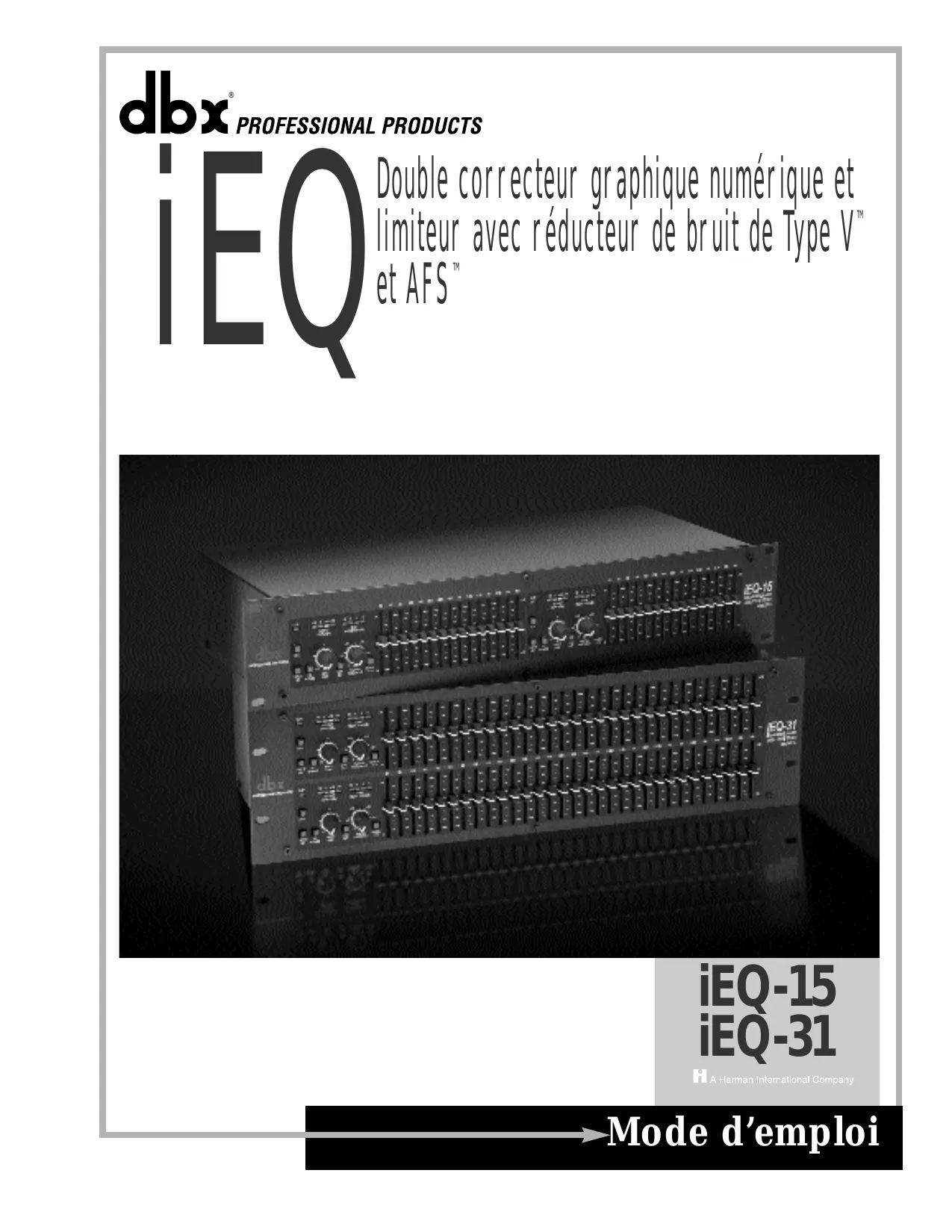

MODE D'EMPLOI IEQ-15 DBX

Double correcteur graphique numérique et limiteur avec réducteur de bruit de Type V^TM et AFS^TM

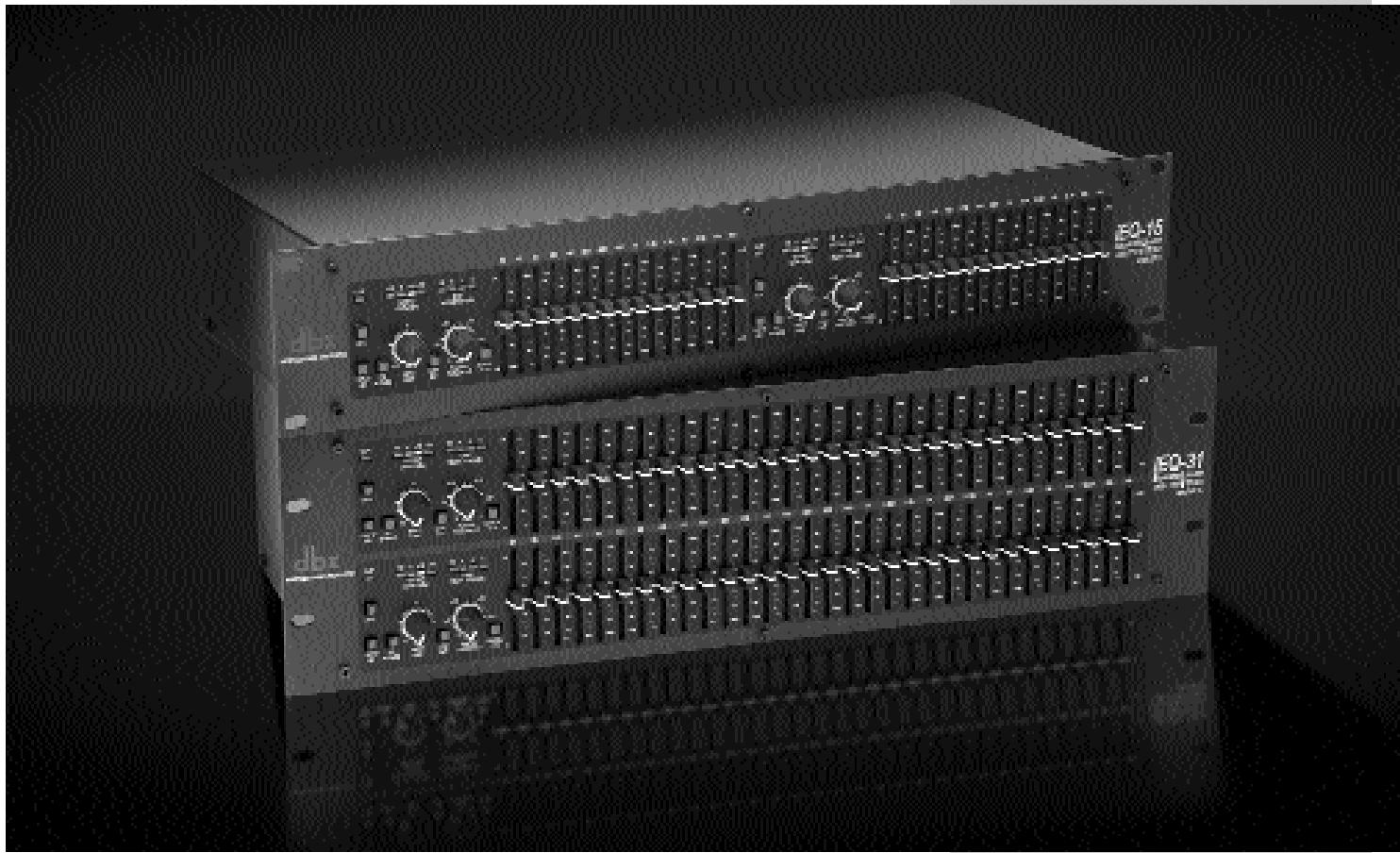

iEQ-15

iEQ-31

Les symboles montrés ci-dessus sont internationaux et concernent les apparéils électriques. Le symbole de gauche vous avertit de la présence d'une tension dangereuse, suffisante pour provoquer un choc électrique. Le symbole de droite vous avertit que les instructions de fonctionnement sont importantes. Prenez soin de dire le manuel.

Ces symboles indiquent qu'aucune piece n'est accessible à l'intérieur de l'appareil. Ne pas ouvoir l'appareil. Ne pas essayer de dépanner. S'adresser à un technicien qualifié. L'ouverture de l'appareil sans raison annulera la garantie constructeur. Ne pas mouiller l'appareil. Si un liquide est renversé dessus, éteindre immidiatement l'appareil et le porter chez le distributeur pour dépannage. Débrancher l'appareil en cas d'orage pour éviter des dommages.

ATTENTION

POUR VOTRE PROTECTION, LISEZ CE QUI SUIT :

EAU ET MOISISSURE: L'appareil ne doit pas etre utilise pres d'une source d'eau (par exemple prés d'une baignoire, cuvette, évier, dans un sous-sol humide, ou pres d'une piscine, etc.). Faire attention a ce qu'aucun object ou liquide ne pénétre dans l'appareil par certaines ouvertures.

ALIMENTATION: Veiller à respecter la tension secteur correspondante.

MASSE ET POLARITE: Prendre soit de respecter la polarité et la mise à la masse.

CORDON SECTEUR: Le cordon secteur doit être place de manière à éviter d'être coïncé par d'autres appeareils et qu'on ne puisse pas marcher dessus, vérifier bien le cordon à son embase et à sa prise.

DEPANNAGE : Pour évitier le risque d'incendie et de chic électrique, l'utilisateur ne doit pas tenter de dépanner l'appareil en dehors des instructions indiquées dans le manuel d'utilisation. En cas de panne, s'accorder à un technicien qualifié.

POUR LES APPAREILS EQUIPES D'UN FUSIBLE ACCESSIBLE DE

L'EXTERIEUR : Remplacer le fusible par un fusible de même type et de même valeur.

INSTRUCTIONS DE SECURITE

NOTE CONCERNANT LES APPAREILS MUNIS D'UN CORDON SECTEUR

ATTENTION:L'APPAREILDOITETRERELIEALATERRE

Les conducteurs du cable secteur sont identifiés comme suit :

Vert/Jaune

Terre

Bleu

Neutre

Brun

Phase

Si la couleur des conducteurs du cable secteur de cet apparéil ne correspond pas à la couleur des conducteurs de la prise, procédé comme suit :

• Le conducteur vert/jaune doit être relié au fil vert ou vert/jaune ou marqué avec la dette E, ou avec le symbole Terre.
• Le conducteur bleu doit être relié au fil noir ou marqué avec la dette N.
• Le conducteur brun doit être relié au fil rouge ou marqu avec la dette L.

CONDUCTEUR

COULEUR

L

PHASE

NORMAL

AUTRE

N

NEUTRE

BRUN

NOIR

E

TERRE

BLEU

BLANC

JAUNE/VERT

VERT

ATTENTION : si la mise à la terre est absente, certains problèmes peuvent appararre dans l'appareil ou le système auquel il est connecté en cas de tension importante entre le chassis et la terre. De sérieux risques de blessures graves et même de mort existent en cas de contact simultané de la masse chassis et de la terre.

CONSIGNES DE SECURITÉ

COMPATIBILITE ELECTROMAGNETIQUE

L'appareil est conforme aux normes indiquées sur la Déclaration de conformité.

• cet apparéil ne provoquera pas de parasites nuisibles
• cet apparéil supporte tout parasite, même un parasite qui pourrait causeur un disfonctionnement. L'utilisation de cet apparéil dans un champ électromagnétique important doit être évité.

DECLARATION DE CONFORMITE

Nom fabricant:

declare que le produit

dbx iEQ15 & iEQ31

est conforme aux specifications suivantes :

Safety: EN 60065 (1993)

EMC: EN 55013 (1990)

EN 55020 (1991)

Informations complémentaires :

Le produit est conforme aux directives 73/23/EEC et 89/336/EEC modifié par la Directive 93/68/EEC.

Contacter votre distributeur

Harman Music Group

Consignes d'installation. 1

Fonctions utiliseurs programmables. 1

Connexions en face arriere. 3

Connexions en face avant 3

Connexion de l'égaliseur iEQ. 6

Synoptique 7

C a r c t e r i s t i q u e s t e c h i n q u e s . 8

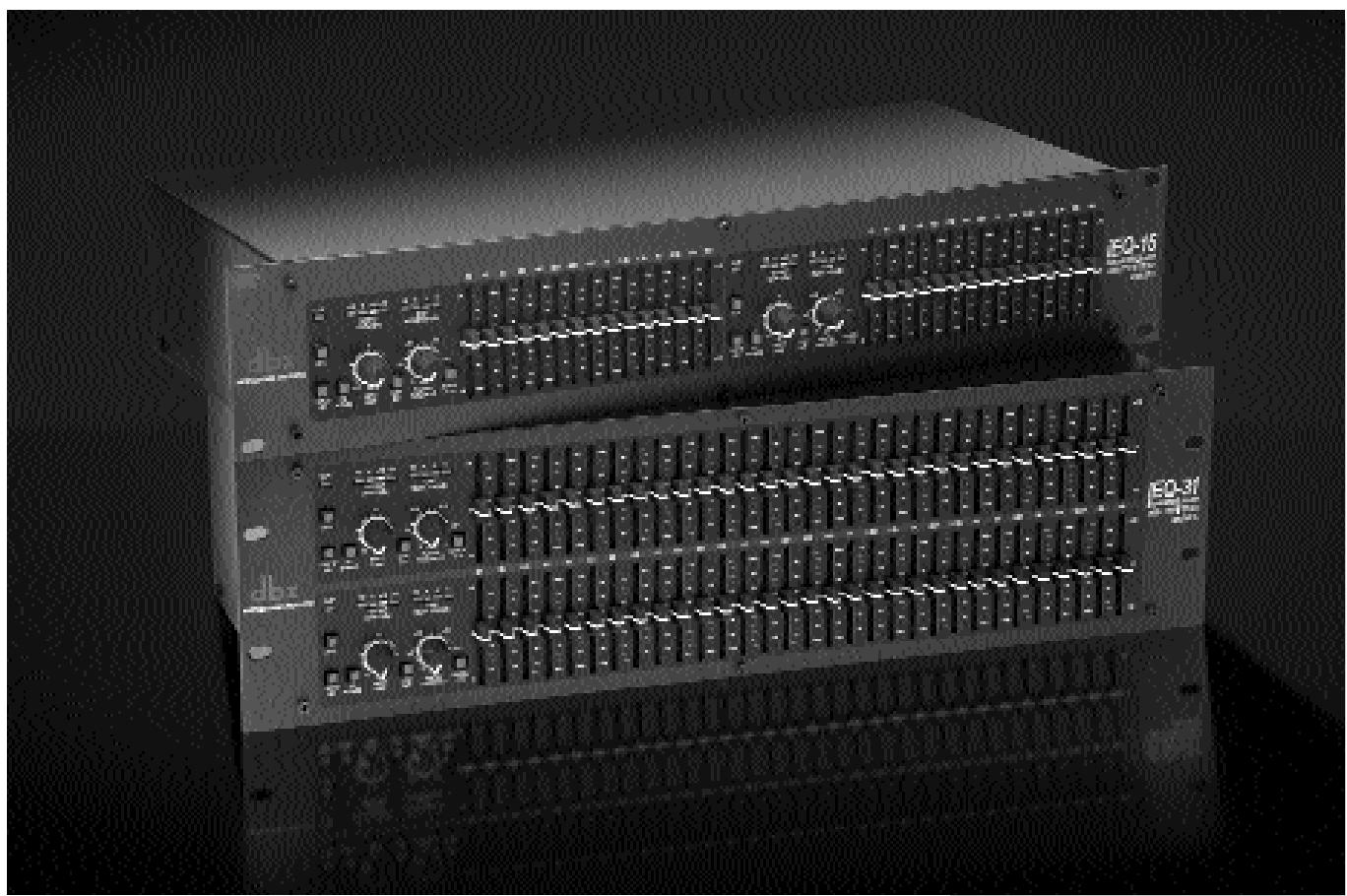

INTRODUCTION

Merci d'avoir fait confiance aux dbx iEQ, égaliseurs graphiques/limitsiers équipés du réducteur de bruit Type V^TM et du circuit anti-Larsen AFSTM. Dignes héritiers d'appareils de légende développées depuis plus de 30 ans par dbx, les iEQ 15 et iEQ 31 offrent des performances sonores sans compromises. Outre une section d'égalisation sans rivale, les égaliseurs iEQ sont pourvus d'un circuit anti-Larsen AFSTM, du réducteur de bruit Type V^TM et d'un limiteur PeakStopPlus. Offrant une égalisation 2× 15 bandes sur 2/3 d'octave (iEQ 15) ou une égalisation 2× 31 bandes sur 1/3 d'octave (iEQ 31), les iEQ 15 et iEQ 31 proposent une plage de gain d'entrée de ± 12 dB, une plage d'accentuation/atténuation commutable de ± 6 ou ± 15 dB, des Faders de 40mm , des entrées/sorties aux formats XLR, Jacks 6,35mm et Euroblock, des curseurs en Nylon conducteurs sans oublier une interface utilisateur particulièrement intuitive avec affichage complet des niveaux de sortie et de la réduction de gain. Et comme toujours chez dbx, grâce la précision du détail et à l'intégration de composants de première qualité, vous bénéficiaz d'un niveau de fiabilité, de qualité sonore et de performances réellement exceptionnel.

Ce mode d'emploi vous explique en détails les fonctionnalités des puissants égaliseurs iEQ. Une fois que vous给您 serez familiarisé avec l'appareil, nous vous encourageons à expérimenter afin d'utiliser votre iEQ de manière créative pour tous vos besoins et plus.

Définition de l'iEQ

Les correcteurs graphiques iEQ dbx offrent les caractéristiques suivantes :

• Suppressor de Larsen AFS^TM
• Réducteur de bruit Type V™
• Limiteur PeakStopPlus®
• Bandes de féquences 1/3 et 2/3 d'octave à Q constant
• Plages d'atténuation/accentuation réglables ±6 ou ±15 dB
• Filtre coupe-bas de 18 dB par octave à 40 Hz
• Plage de gain d'entrée de ±12 dB
• Entrées et sorties aux formats XLR, Jack sté reproduction et Euroblock
• Transformateur toroidal interne
• Plage dynamique supérieure à 113 dB
• Fonctions utiliser programmables
• Circuit de sécurité par Bypass à relais en cas de panne de courant

Service clientèle

En cas de réparation, nous vous conseillons de contacter votre revendeur ou le distributeur dbx officiel pour votre pays ou région. Notez le numéro de modèle et de série de l'appareil avant de nous contacter.

Avant tout-retour dans nos ateliers, lisez le mode d'emploi. Assurez-vous de suivre correctement toutes les indications et procédures décrites.

Nous n'accepteronsaucunretouranatelier sansaccordpréalable.

Consultez les conditions de garantie de votre pays. Contactez notre revendeur ou le distributeur de votre pays.

Utilisez l'emballage original du produit pour tout envoi. Ajoutez l'inscription FRAGILE! sur le paquet. Veillez à le fermer correctement avant tout envoi.

Garantie

La garantie s'applique uniquement à l'acheteur initial du produit. Les conditions de garantie varient d'un pays à un autre. Afin de connaître les conditions de garantie de votre pays, nous vous invitons à prendre contact avec votre revendeur ou avec le distributeur du produit.

Consignes d'installation

UTILISATION EN RACK UNIQUEMENT - Installez l'iEQ dans un rack au moyen des vis de rack fournies. Dans le rack, laissez suffisamment d'espace autour de l'appaeil (au moins 1U au-dessus et 1U en-dessous de l'appareil) afin de ne pas générer la ventilation. L'iEQ ne doit pas être monté au-dessus ou en-dessous d'une source de chaleur excessive. La température ambiente ne doit pas dépasser 45^ en utilisation. Meme si l'appareil est protégé contre les haute fréquences et les interférences electromagnétiques, éloignez-le de tout champ HF ou champ magnétique puissant.

Fonctions utilisateurs programmables

Contrairement aux égaliseurs graphiques classiques du passé, les égaliseurs iEQ vous permettent de bloquer la manipulation des curseurs de fréquence et de réinitialiser les filtres d'anti-Larsen AFS. Les procédures correspondantes sont décrites ci-dessous:

1. Passage en mode de programmation

À la mise sous tension, tenez enforcée la touche du CANAL 1 jusqu'à ce que la série suivante défile brievement sur les afficheurs du canal 1 :

2. Meals

Pour sélectionner l'un des trois menus possibles (1. Verrouillage système, 2. Déactivation des filtres temps réel, et 3. Mode anti-Larsen normal ou mixte), appuyez sur la touche du CANAL 1 et Sélectionné le menu 1, 2 ou 3. Les témoins des afficheurs lumineux prændent l'aspect suivant :

3. Sélection des options

Verrouillage système - Pour selectionner les options possibles, appuyez sur la touche du CANAL 2. Pour le menu Verrouillage système, les options sont les suivantes : Système verrouilé ou Système déverrouillé. Le réglage en vigueur est signalé par un témoin allumé. L'illustration suivant évidence des sélections en vigueur et les témoins lumineux correspondants :

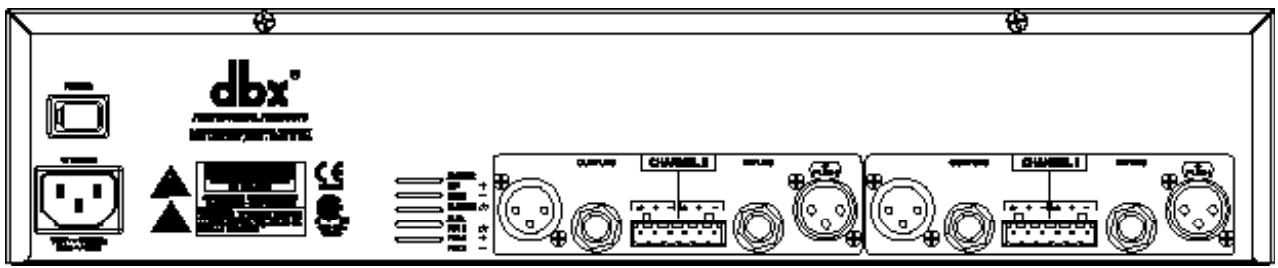

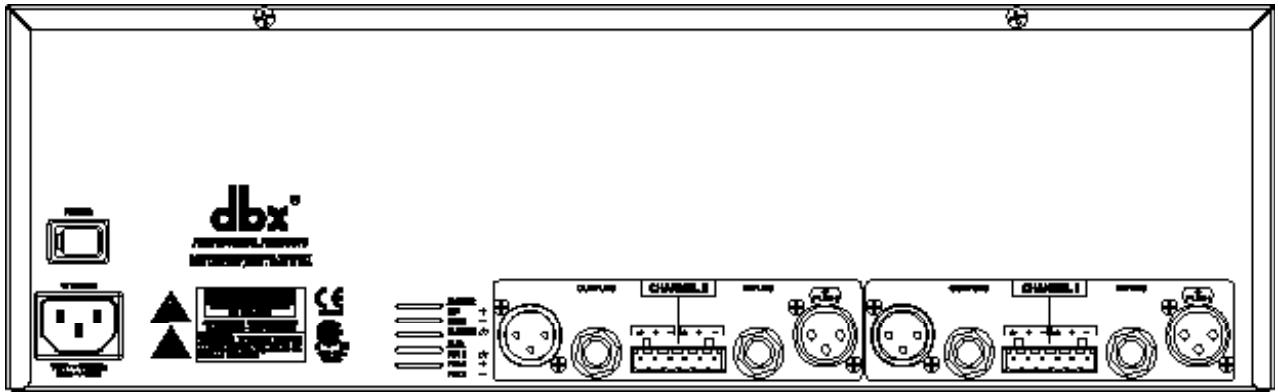

Connexions en face arrêté

iEQ15 - Égaliseur graphique 15 bandes 2 canaux

iEQ31 - Égaliseur graphique 31 bandes simple canal

Embase secteur : Raccordez le cordon secteur à cette embase.

Interrupteur secteur : Permet de mettre l'appareil sous et hors tension. Effectuez toujours les connexions audio lorsque l'interrupteur secteur est en position arrêt.

Connecteurs d'entrée : Les entrées existent en trois formats : embases XLR fémelles à verrouillage, embases Jack 6,35 stéreo et Euroblock. L'égaliseur accepte un niveau d'entrée maximum de +20 dBu (réf : 0,775 V eff).

Connecteurs de sortie : Les sorties existent en trois formats : embases XLR mâles à verrouillage, embases Jack 6,35 stéreo et Euroblock.

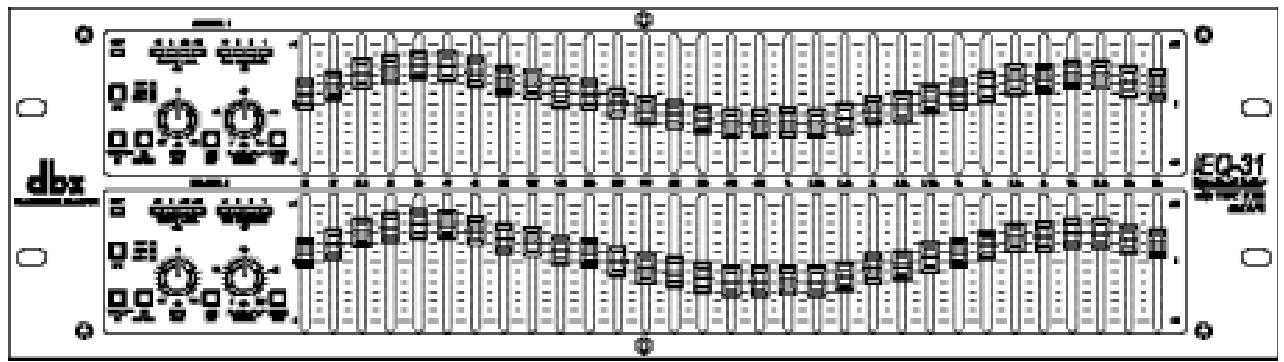

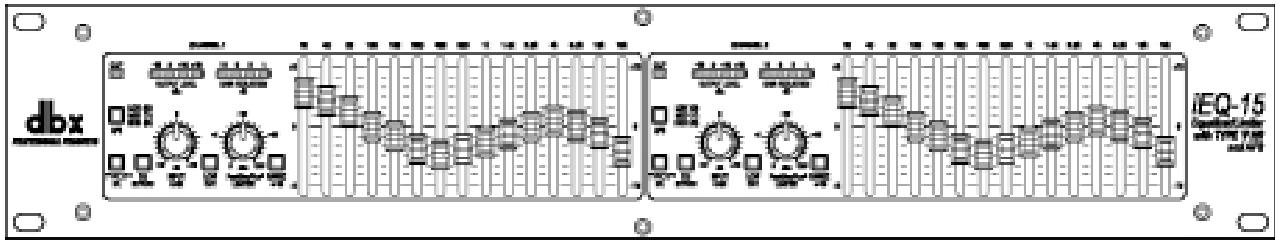

Connexions en face avant

iEQ15 - Égaliseur graphique 15 bandes 2 canaux

iEQ31 - Égaliseur graphique 31 bandes simple canal

Bouton de gain d'entrée : Ce bouton déterminé le niveau d'entrée du signal dans l'égaliseur. Il offre une plage de gain de -12 dB/+12 dB. Son action est visible sur l'afficheur de niveau de sortie.

Touche Bypass: Cette touche retire l'égaliseur graphique du trajet du signal. La touche BYPASS n'affecte par contre pas le gain d'entrée, le circuit AFS et les filtres coupe-bas. Cette touche s'alume lorsque l'égaliseur est en mode Bypass.

Touché de sélection de la plage d'atténuation/accentuation : Cette touche permet de désirar la plage d'atténuation/accentuation à utiliser par l'égaliseur : ±6 dB ou ±15 dB. Cette touche s'allume en rouge lorsque c'est la plage ±15 dB qui est en vigueur.

Afficheur de niveau de sortie : Constitué de quatre tímoins lumineux, cet afficheur permet de visualiser le niveau de sortie de l'égaliseur. Il indique le niveau du signal en sortie de l'égaliseur, c'est-à-dire après tous les autrestraitements, y compris le limiteur.

Témoin d'échéage: Ce témoin s'allume dés que le niveau du signal interne s'approche à 1 dB du niveau d'échéage dans l'un des cas suivants : 1) le signal d'entrée à un niveau supérieur à +20 dBu, 2) un excès de gain est appliqué via le bouton de gain d'entrée, ou 3) une accentuation excessive est appliquée au moyen des curseurs de fréquence.

Afficheur de réduction de gain : Constitué de quatre tímoins lumineux, cet afficheur indique la réduction de gain appliquée par le limiteur PeakStopPlus® lorsque le niveau de seuil du lim-. iteur est franchi par le signal de l'égaliseur.

Réglage du seuil du limiteur PeakStopPlus: Cette commande active le limiteur PeakStopPlus™. Elle détermine également le niveau de seuil à partir duquel la réduction de gain :1 se déclenché. Plage de réglage du seuil : de 0 dBu à “OFF” (+20 dBu). Lorsque le seuil est placé à “OFF”, le limiteur est désactivé et aucune réduction de gain n'est appliquée.

Touche AFS^TM : Cette touche active le circuit anti-Larsen AFS des iEQ 15 et 31. Lorsque l'AFS est désacté, les filtres sont ignorés et l'algorithmme est en suspens (les filtres ne sont pas actuelsés). Si l'AFS est activé, les filtres sont actifs et opérationnels.

Mode AFS :	Couleur de la touche AFS :	Largeur de bande :	Q :
Désactivé	Éteint
Priorité faible	Vert	1/10 d'octave	14,5
Priorité moyenne	Jaune	1/20 d'octave	29
Priorité élevé	Rouge	1/80 d'octave	116
Le découvert se configure en mode utilisé à l'allumage :
Désactivé
Rapide	10 Minutes
Lent	60 Minutes

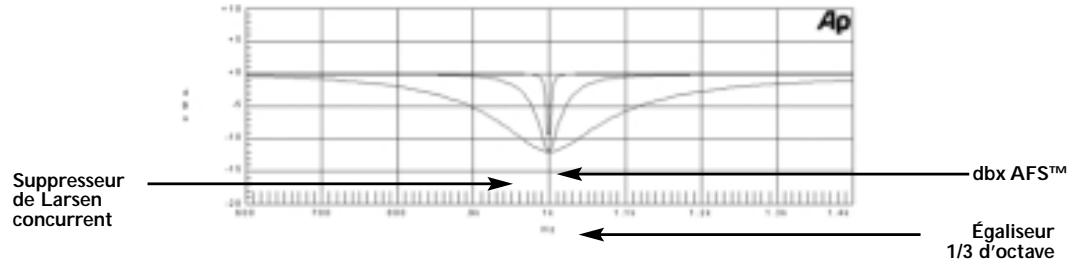

Les iEQ 15 et 31 sont équipés du module anti-Larsen exclusif AFS (Advanced Feedback Suppression). L'AFS détermine les portions exactes du signal d'accrochage à supprimer (et non pas une grossse partie du son général) au moyen d'un système de détction ultra-precis et d'un circuit de traitement de dernieré technologie. Vous pouvez trouver de plus amples détails sur le module AFS dans le livre blanc consacré à l'AFS disponible sur le site www.dbxpro.com. Le module AFS des iEQ 15 et 31 vous permit d'optimiser la suppression du Larsen. Dans le passé, les égaliseurs graphiques étaient charges d'éliminer le Larsen. Le résultat était au mieux acceptable, mais des tests de vérification montraient clairement qu'un simple curseur d'égaliseur 1/3 d'octave pouvait réduire de moitié la puissance du signal. Avec l'AFS, le module supprime automatiquement le Larsen en n'effectant qu'une infime partie du spectre audio. Le schéma suivant montre l'action de l'AFS par rapport à des suppresseurs de Larsen et autre égaliseurs graphiques concurrents :

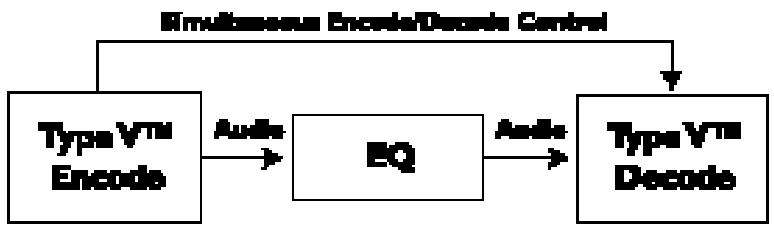

Réducteur de bruit dbx Type V^TM : En général, les égaliseurs graphiques ont tendance à relever le bruit de fond. Le réducteur de bruit Type V^TM exclusif dbx permet lui d'abaiser le bruit de fond apparent grâce à un procédé d'encodage/décodage simultané (illustré ci-dessous). Pour activer le réducteur de bruit Type V^TM dbx, enclenchez la touche (elle s'allume).

Curseurs de bandes de fréquences : Chaque curseur permet d'atténuer ou d'accentuer la bande de fréquences correspondante de ± 6 dB ou ± 15 dB, selon la plage d'atténuation/accentuation en vigueur. Lorsque tous les curseurs sont en position centrale neutré crantée, la sortie de l'égaliseur est plate. Les bandes de fréquence de l'iEQ-31 sont réparties par intervalles de 1/3 d'octave conformément à la norme ISO. Sur l'iEQ-15, les bandes de fréquence sont réparties par intervalles de 2/3 d'octave conformément à la norme ISO.

Touche Low Cut : La touche LOW-CUT permet d'activer (touche enclenchée et allumée) ou de couper le filtré coupe-bas de type Bessel 18 dB/octave à 40Hz du trajet du signal.

Connexion de l'égaliseur iEQ

Les égaliseurs de la série iEQ sont équipés d'entrées et de sorties symétriques compatibles avec n'importe quel apparéil de niveau ligne symétrique ou asymétrique.

Procedure de connexion de l'égaliseur à votre configuration :

• Mettez tous vos apparéils hors tension avant de procéder aux connexions.
  Montez l'égaliseur dans un rack standard.

Installez l'EQ dans un rack au moyen des vis de rack fournies. Dans le rack, laissez suffisamment d'espace autour de l'appareil (au moins 1U au-dessus et 1U en-dessous de l'appareil) afin de ne pas générer la ventilation. L'iEQ ne doit pas être monté au-dessus ou endessous d'une source de chaleur excessive. La température ambiente ne doit pas dépasser 45^ en utilisation. Meme si l'appareil est protégé contre les haute fréquences et les interférences electromagnétiques, éloignez-le de tout champ HF ou champ magnétique puissant.

• Réalissez les connexions audio au niveau des connecteurs XLR, Jacks 6,35 mm stéreo ou Euroblock selon vos besoin. Les trois formats (en entrée comme en sortie) acceptent des connexions symétriques ou asymétriques. L'utilisation de plusieurs entrées simultanées risque de désymétriser des lignes symétriques et ainsi entraîner des annulations de phase, des courts-circuitss à la masse, voire endommager l'appareil raccordé à l'égaliseur. Plusieurs sorties peuvent être utilisées simultanément tant que la charge parallèle cumulée ne dépasse pas 600
• Sélectionnez la plage d'atténuation/accentuation de votre besoin au moyen de la touche ajustante.

Remarque : N'oubliez pas de baiser les niveaux audio sur les amplificateurs de puissance avant de modifier la plage d'atténuation/accentuation, car un transitoire audible risque d'être alors génére.

• Mettez l'égaliseur sous tension. Raccordez le cordon secteur à l'embase secteur située à l'arrière de l'égaliseur. Branchez son autre extrémité à une prise de courant éloignée de toute ligne audio. Vous pouvezmettre l'appareil sous et hors tension par le biais de son interrupteur secteur en face arrêté ou via un interrupteur général. comme les égaliseurs iEQ consommert très peu de courant, vous pouvez les laisser en permanence sous tension.

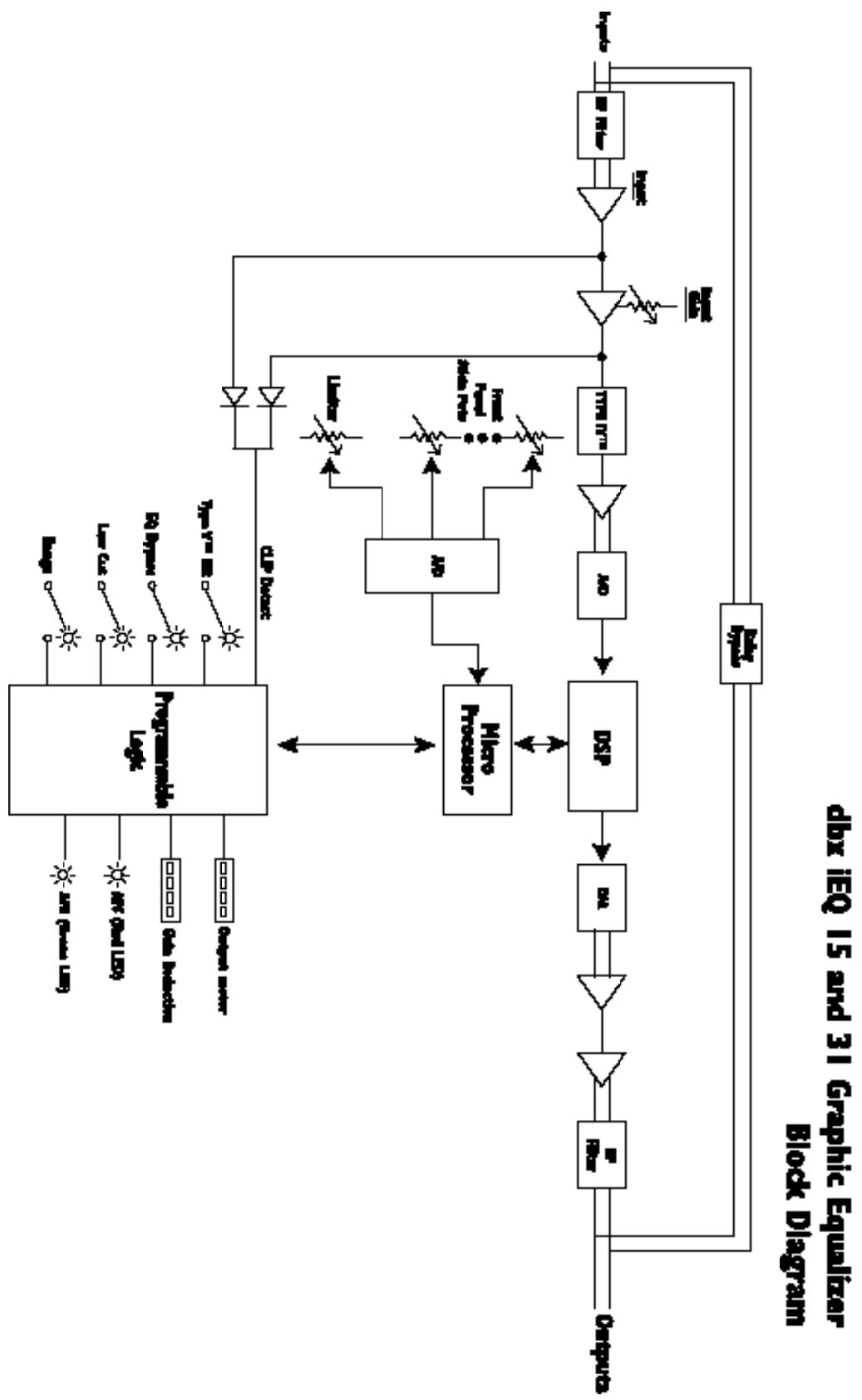

Synoptique

Caracteristiques techniques

Entrées

Connecteurs: Jack 6,35 mm stéreo, XLR femelle (+ sur broche 2) et Euroblock

Type : Asymétriques/Symétriques électroniquement, filtrage HF

Impedance : Symétrique 40 kΩ, Asymétrique 20 kΩ

Niveau d'entrée max: +22 dBu symétrique ou asymétrique

Rejet en mode commun : >40 dB, typique >55 dB à 1 kHz

Sorties

Connecteurs: Jack 6,35 mm stéreo, XLR maje (+ sur broche 2) et Euroblock

Type : Symétrique/Asymétrique, filtrage HF

Impédance: Symétrique 120 Ω, Asymétrique 60 Ω

Niveau de sortie max : +20 dBu symétrique ou asymétrique dans 2 kΩ ou supérieur

Performances système

Bande passante : 20 Hz - 20 kHz, +0,5/-0,25 dB

Plage dynamique: >113 dB, pondérée “A”

DHT + bruit : 0,003 % typique à +4 dBu, 1 kHz

Diaphonie: <-80 dB, 20 Hz Å 20 kHz

Réducteur de bruit : Réduction de bruit large bande jusqu'à 10 dB

Résolution numérique : 24 bits

Frequ. d'échantillonnage : 48 kHz

Latence: 2 msec

Touches et boutons

AF^TM Active le module de suppression de Larsen dbx AF^TM

TYPE VTM NR : Active le réducteur de bruit dbx Type VTM

EQ Bypass : Retire la section d'égalisation graphique du trajet du signal

Low Cut : Active le filtré coupe-bas de type Bessel 18 dB/octave à 40 Hz

Range : Définit la plage d'atténuation/accentuation : +/- 6dB ou +/- 15dB

Afficheurs et tímoins lumineux

Niveau de sortie : Afficheur à 4 LED (vert, vert, jaune, rouge) à -10, 0, +10 et +18 dBu

Réduction de gain : Afficheur à 4 LED (toutes rouges) à 0, 3, 6 et 10 dB

Circuit Type ^TM : 1 LED:jaune,verte ou rouge

EQ Bypass: 1 LED : rouge

Clip (écretage) : 1 LED : rouge

Low Cut:(coupe-bas) 1 LED : rouge

+/-15dB : 1 LED : rouge

Alimentation

Tension : 120 Vca 60 Hz, 220-240 Vca 50/60 Hz

Consommation : 17 Watts

Embase secteur :Format IEC

Caracteristiques physiques

Dimensions:

iEQ15 : 8,9 cm (H) x 48,3 cm (L) x 20,1cm (P)

iEQ31 : 13,4 cm (H) x 48,3cm (L) x 20,1 cm (P)

Dimensions (h x 1 x p) :

Poids :

iEQ15 : 3,4 kg

iEQ31: 4,2 kg

Poids d'expédition :

iEQ 15 : 3,9kg

iEQ 31 : 4,7kg

Remarques : Caracteristiques sujettes à modification sans préavis.
