B 300J, 30CC, BENT SHAFT, BLADE CAPABLE (INCLUDED) - Accessoires de coupe PARTNER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débroussailleuse à moteur thermique
Caractéristiques techniques principales	Moteur 30CC, arbre coudé, lame incluse
Alimentation	Moteur à essence 2 temps
Dimensions approximatives	Longueur : 1,5 m, Largeur : 0,3 m
Poids	Environ 5,5 kg
Compatibilités	Accessoires compatibles avec les débroussailleuses de 30CC
Fonctions principales	Débroussaillage, coupe de végétation dense
Entretien et nettoyage	Vérifier régulièrement le filtre à air, nettoyer la lame après chaque utilisation
Pièces détachées et réparabilité	Pièces disponibles chez les revendeurs agréés
Sécurité	Porter des lunettes de protection et des gants lors de l'utilisation
Informations générales	Idéale pour les jardins et terrains difficiles d'accès

FOIRE AUX QUESTIONS - B 300J, 30CC, BENT SHAFT, BLADE CAPABLE (INCLUDED) PARTNER

Comment démarrer le PARTNER B 300J ?

Pour démarrer le PARTNER B 300J, assurez-vous que le réservoir est rempli de carburant. Mettez l'interrupteur sur 'ON', tirez sur le cordon de démarrage jusqu'à ce que vous sentiez une résistance, puis tirez rapidement pour démarrer le moteur.

Que faire si le moteur ne démarre pas ?

Vérifiez que le réservoir est plein, que l'interrupteur est sur 'ON' et que le fil de bougie est correctement connecté. Si le moteur ne démarre toujours pas, inspectez la bougie d'allumage et remplacez-la si nécessaire.

Comment changer la lame sur le PARTNER B 300J ?

Pour changer la lame, éteignez le moteur et débranchez le fil de bougie. Utilisez une clé pour desserrer l'écrou qui maintient la lame en place, retirez l'ancienne lame et remplacez-la par la nouvelle. Serrez l'écrou à l'aide de la clé.

Quelle est la capacité du réservoir de carburant ?

La capacité du réservoir de carburant du PARTNER B 300J est de 0,5 litre.

Comment effectuer l'entretien régulier du PARTNER B 300J ?

Pour un entretien régulier, nettoyez le filtre à air, vérifiez et remplacez la bougie d'allumage si nécessaire, et assurez-vous que la lame est bien aiguisée. Consultez le manuel d'utilisation pour des instructions détaillées.

Y a-t-il des précautions de sécurité à prendre lors de l'utilisation du PARTNER B 300J ?

Oui, portez toujours des lunettes de protection et des gants. Ne portez pas de vêtements amples et assurez-vous que la zone de travail est dégagée de tout obstacle ou débris.

Où puis-je trouver des pièces de rechange pour le PARTNER B 300J ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés PARTNER ou sur des sites de vente en ligne spécialisés dans les équipements de jardinage.

Quel type de carburant dois-je utiliser avec le PARTNER B 300J ?

Utilisez un mélange de carburant à deux temps avec un rapport de 50:1 de carburant sans plomb et d'huile pour moteur deux temps.

MODE D'EMPLOI B 300J, 30CC, BENT SHAFT, BLADE CAPABLE (INCLUDED) PARTNER

A. Description générale

1) MOTEUR
2) TUYAU DE TRANSMISSION
3) COMMANDE ACCELERATEUR
4) BOUTON DE REGLAGE POIGNEE
5)LAME
6) TETE A FILS DE NYLON
7) INTERRUPTEUR D'ARRET (STOP)
8) LEVIER ENRICHISSEUR
9) BOUTON DISPOSITIF DE DEMARRAGE
10) POINT D'ATTACHE
11) BOUGIE
12) COUVERCLE FiltRE A AIR

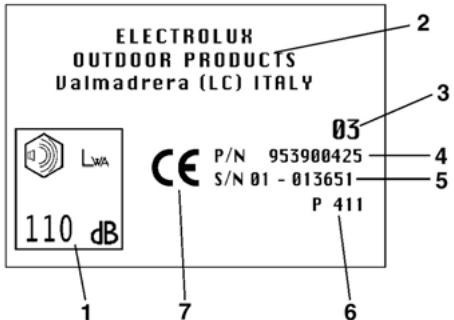

Etiquette d'exemple

1) Niveau de puissance acoustique garantie selon la directive 2000/14/CE
2) Nom et adresse du fabriquant
3) Année de fabrication (deux derniers chiffres; ex. 03=2003)
4) Code du produit
5) N^ de série
6) Modèle / type
7) Marque CE de conformité

B. Notices de sécurité

Sens des symboles

Avertissement.

Dispositifs de protection individuelle:Lunettes de protection ou visiere agregees. Casque protecteur homologué. Protège-oreilles.

Lire attentivement les instructions d'utilisation et vérifier d'avoir bien assimilé le fonctionnement de toutes les commandes.

Dispositifs de protection individuelle : Gants agreés.

Dispositifs de protection individuelle : Bottes de sécurité agréées.

Interdiction de fumer pendant le ravitationnement et l'utilisation.

Enrichisseur (aide au démarrage).

Attention aux projections de matériel.

Distance de sécurité minimum de 15m

Arrêt d'urgence.

n/min

Vitesse maximum de l'arbre.

Attention à la réaction de la lame. La lame présente le risque d'amputation des bras et des jambes.

Avant l'utilisation

• Ne pas utiliser cet outil pour couper autre chose que de l'herbe en faisant usage des dispositifs de coupe indiqués.
  B1. Il est vivement recommendé à toute personne désirant utiliser la débroussailleuse de litreAAParavant en entier et avec attention le present manuel.
• Vérifiez de bien savoir arrêté le moteur et la lame en cas de besoin (voir le paragraphe "Demarrage et arrêt du moteur").
• Tous les utilisateurs doivent connaître toutes les opérations décrites dans leprésent manuel afin d'utiliser la machine en toute sécurité de même que les techniques de coupe possibles ; le cas échéant, effectuer une démonstration pratique.
• La débroussailleuse ne doit jamais être utilisée en cas de fatigue, d'affaiblissement physique ou après l'absorption d'alcool ou de médicaments spécifiques.
• Interdire aux enfants et à toute personne ne connaissant pas les générées instructions ou insuffisamment formée d'utiliser la débroussailleuse. Des dispositions locales peuvent parfois limiter l'âge des opérateurs.
  Joindre le present manuel à la débroussailleuse en cas de cession ou prét de celle-ci, afin de permettre aux futurs utilisateurs d'avoir une connaissance parfait du produit et des normes de sécurité à adopter.
• Contrôlez toujours attentivement la machine avant de l'utiliser : vérifier qu'elle soit montée correctement et qu'il n'y ait pas de vis desserries, des parties endommagées ou des fuites de carburant.
• Remplacez les accessoires (lames, têtes à fils, protections) évientuellement endommagés, qui doivent des fissures ou qui sont excessivement usés. Faites replacer par cette Centre d'Assistance Agréé les parties de la machine qui sont évientuellement endommagés.
• Effectuez toutes les opérations de maintenance et/ou de montage

ATTENTION! Danger de lésions graves aux membres inférieurs. Respecter scrupuleusement les indications du manuel d'instructions.

ATTENTION! Les parties destinées à la coupe et le silencieux peuvent devenir très chauds et provoquer des brûlures. Attendre quelques minutes avant de les manipuler.

UNIQUEMENT lorsque le moteur est eteint et en portant des gants de protection.

Habilitation

• B2. Travailler avec la débroussailluse nécessite des vêtements appropriés ; portez les dispositifs de protection individuelle de type homologué : a) Vêtements protecteurs adhérents (ne pas porter de shorts ou des vêtements bouffants) ; b) Bottes de sécurité munies de semelle antidérapante, embout anti-écrasement et protection anti-coupe (ne pas porter de sandales ou travailler pieds nus) ; c) Gants anti-coupe et antivibrations ; d) Visière de sécurité ou lunettes de protection. Enlever la pellicule de protection évientuellesment presente ; e) Casque antibruit. L'utilisation des dispositifs de protection individuelle n'élimine pas le risque de lésions, mais réduit l'ampleur des dommages en cas d'accident.
• Ne pas porter de vêtements amples et des bijoux qui pourrait s'accrocher dans les parties en mouvement de la machine.
• Faites attention aux parties en rotation et aux surfaces chaudes de la machine.

Précautions pour la santé


ATTENTION! Evitez tout usage excessivelyment prolongé de la débroussailluse. Le bruit et les vibrations peuvent produit des effets néfastes.

L'utilisation prolongée de la machine ou d'autres outils exposent l'opérateur à des vibrations qui peuvent générer "le phénomène des doigts blancs" (Syndrome de Raynaud). Il pourrait se produit une réduction de la sensibilité des mains à désigner les différences de température et une torqueur générale. L'opérateur devrait donc contrôler attentivement les conditions de ses mains et de ses doigts s'il utilise l'appareil de façon continue ou régulière. Si l'un des symptômes apparait, il est nécessaire de consulter immédiatement un médecin.

L'utilisation prolongée de la machine ou d'autres outils peuvent provoquer un malaise, un stress, un état de fatigue ou une hypoacousie. Utilise la machine en portant correctement un casque pour la protection des oreilles. Des opérations de maintenance correctes et attentives peuvent permettre de nouveaux vous protégger contre les risques liés au bruit et aux vibrations.
- Ne pasmettre en marche ou tenir allumé le moteur dans les environnements fermés ou peu aérés.

ATTENTION! Les gaz d'échéppement sont nocifs par inhalation et peuvent avoir des effets asphyxiants, voire même mortels.

Zone de travail

• Examiner attentivement la zone de travail et noter tous les dangers prênts (par exemple : routes, sentiers, câbles électriques, arbres dangereux, etc.).
• Avant toute utilisation, enlever de la zone de travail les pierres, verres, câbles, parties metalliques, pots, bouteilles et autres corps étrangers qui pourrait s'enchevêtre sur les parties en rotation ou bien être projétés au loin etprésenter ainsi un danger. Le contact entre les lames et d'éventuels objets pourrait avoir de graves conséquences pour l'opérateur, les tiers ou les animaux situés à proximité, ainsi que pour la machine.
  B3. Coupez seulement le matériel recommandé pour chaque accessoire et évitez que la partie coupante entre en contact avec les pierres, les pièces métalliques, etc.
• Faites très attention lors des travaux effectués sur les terrains inclinés.
  B4. Eloignez les personnes et les animaux du lieu de travail (distance minimum 15 metres). En effet, lors du travail, la lame ou la tete a fils pouraient projeter de l'herbe, de la terre, des pierres ou des corps étrangers ; si celui'un s'approche, eteignez le moteur et arrêtez la lame ou la tete pivotante (voir le paragraphe "Demarrage et arrêt du moteur").
• Prenez également en considération les autres dangers évventuels qui pouraient ne pas être perçus en raison du bruit émis par la machine.
  Assurez-vous qu'il y ait quelqu'un à distance de sécurité qui puisse vous entendre en cas d'accident eventuel.

Travail

B5. Attachez vos cheveux de façon à ce qu'ils se trouvent au-dessus des épaules.
B6. Il est recommendé d'utiliser cet apparéil sur le côte droit du corps ; ceci permettra en effet aux gaz d'échéppement de s'échapper librement sans aucune gène de la part des

vétements de l'opérateur. Si vous n'avez pas d'expérience dans l'utilisation de la débroussailleuse, veuillez suivre tout d'abord une période de formation.

B6. Pendant le travail, empaignez fermement la débroussailleuse et toujours à deux mains. Veiliez à avoir une position stable sur vos jambes.
- Les poignées de l'appareil doivent toujours être sèches et propres.
- Avant de commencer à travailler, endossez correctement le harnais de soutien. Réglez-le de façon à ce que la débroussailleuse soit bien équilibrée sur votre côte droit et que la lame ou la tête à fils soit bien parallele au sol, à une distance de 0 à 30 cm du terrain.
B7. Le point de fixation (B) doit être choisi de façon à assurer un équilibrage optimal de la machine conforme aux indications reportées dans la section "Harnais à sangle".
- Ne jamais utiliser la machine si elle est incomplète, défectueuse ou si elle a été modifiée par une personne autre qu'un opérateur d'un Centre d'Assistance Agréé.
- L'opérateur ou l'utilisateur est responsable des accidents éventuels envers les tiers et des dommages à leurs biens, de même que des dangers auxquels ceux-ci s'exposent.
- N'utilise pas la débroussailleuse en étant sur une échelle ou toute autre surface instable. Il est nécessaire d'avoir toujours le contrôle parfait de son équilibre.
- N'utilise pas la machine dans des conditions climatiques extrêmes : températures très basses ou climat excessivement chaud et humide.
- Evitez de travailler lorsque le temps est défavorable : brouillard, pluie, vent, etc.
- La lame est coupante et il est par conséquent nécessaire de la manipuler avec précaution également lorsque le moteur de l'appareil est arrêté. Porter des gants de travail appropriés. Arrête le moteur et attendre l'arrêt complet des parties en rotation avant d'opérer sur la machine ou de toucher la lame ou la tête à fils,urtout si vous souhaitez enlever des matérielux bourrés.
Garder toutes les parties de votre corps et vos vêtements loin des lames durant la mise en marche et le fonctionnement du moteur.
- Pendant l'utilisation de l'appareil, la zone de travail doit toujours être face à vous ; ne travaillée pas à reculons car vous ne verriez pas des dangers évientuels.
- Ne posez pas la machine tant que le moteur est en marche. Ne laissez jamais la machine sans surveillance.
- Ne laïsez jamais la machine avec le moteur allumé.

ATTENTION! Afin de ne pas ALTERER le bon fonctionnement et la sécurité de la machine, assurez-vous que n'importe quel composant substitué soit remplaçé par des pieces de rechange ou des accessoires originaux.

Notices pour le transport

B8. Ne transportez jamais la débroussailleuse, même sur de courtes distances, avec le moteur allumé. Transportez-la avec le moteur éteint et la lame, ou la tête à fils, tournée vers l'arrière.
B8. Pour transporter la débroussailléeuse sur un vehicule, posez-la de façon très stable et assujettissez-la afin d'eviter toute fuite de carburant. Il est à ce propos recommandé de vider le réservoir du carburant en cas de transport.

B9. ATTENTION! Pour votre sécurité, il est obligatoire, durant le transport et le stockage, de protégger la lame avec le boîtier fourni prévu à cet effet.

Notices contre le feu et les incendies

B10. Ne travailliez pas avec la débroussailleuse en la présence d'un feu ou d'un épanchement d'essence.
B10. Lorsque vous effectuez un ravitationnement en carburant, essuyez toujours le carburant eventuel qui s'est ecoulé. Ne fumez pas durant cette opération. Mettez le moteur en marche loin du lieu de ravitationnement et des collecteurs de carburant (distance minimum de 3 metres). Ne ravitaillez pas l'appareil lorsque le moteur est en marche.
- Nettoyez toujours la machine afin d'éliminer les brins d'herbe, les feuilles et dépôts d'huile et réduire ainsi les risques d'incendie.

Contrecoup de réaction

Les machines équipées de lame peuvent donner lieu à de violents contrécours latériaux en cas de contact avec des corps solides. La lame pourrait même provoquer l'amputation de bras ou de jambes.

La poussee produit peut se répercuter de la machine à l'opérateur et entraîner même la perte de contrôle de la machine même.

Le contrecoup de reaction peut se produit également lors des coupes avec n'importe quels type de lame dans les secteurs à risque (voir N1); il est donc recommandé de couper en utilisant le secteur restant.

ATTENTION! Utilisez toujours une lame bien affuitede. Une lame représentant des dents usées peut non seulement creer des difficultés de coupe, mais également générer un contrecoup de réaction.

ATTENTION! N'affuzez pas une lame endommagée ou usee. Remplacez-la par une lame neuve.

ATTENTION! Il est recommendé d'utiliser des accessoires et des pieces de rechange originales que vous trouverez auprès des distributeurs agrésés. L'utilisation d'accessoires et de pieces de rechange non originales augmente les risques d'accident et le fabricant ne saurait assumer aucune responsabilité concernant les dommages causés aux personnes et aux choses.

C. Description des équipements de sécurité de la machine, contrôles à effectuer et maintenance

ATTENTION! N'utilisez jamais la machine si les dispositifs de sécurité ne sont pas parfaitement fonctionnels.

Ce chapitre déscrit les équipements de sécurité dont la machine est munie, ainsi que les contrôles et les opérations de maintenance à effectuer pour les conserver leur pleine efficacité.

Le paragraphe "Description générale" vous aide à identifier les parties décrites dans cette section.

Le risque d'accidents augmente considérablement si les opérations de

maintenance sont effectuees de façon irreguliere ou de façon non professionnelle. En cas de doute, contacter un centre d'assistance agreé.

Verrouillage de la commande de l'accelérateur

ATTENTION! N'utilisez jamais la machine si l'accelerateur est verrouillé par un ruban adhésiF, de la ficelle ou toute autre solution de ce genre.

• Ce dispositif a ete concu afin d'empecher l'actionnement accidentel de la detente de l'accélérateur (fig. A n. 3) ; en effet, la détente

(fig. A n. 3) ne peut être activée qu'en appuyant simultanément sur le levier de sécurité (fig. A n. 19).

• A l'aide de 2 ressorts independants, en délivrant la prise sur la poignée, la détente de l'accélérateur (fig. A n. 3) et le levier de sécurité (fig. A n. 19) returnent automatiquement dans leurs positions d'origine.

Dispositif d'arrêt du moteur

• Placer le bouton d'Arrêt (fig. A n. 7) sur O / STOP et le moteur s'éteint.
• Pour vérifier son bon fonctionnement, allumer le moteur et s'assurer que le moteur s'arrête lorsque le bouton d'Arrêt (fig. A n. 7) est commuté sur la position Stop.

Protection pour le transport

ATTENTION! Avant d'instructor la protection, eteindre le moteur et attendre que le dispositif de coupe s'arrête. Utiliser la barriere de protection en cas de transport et de stockage.

Le dispositif couvre les extrémites coupantes de la lame lorsque la machine en position de repos est transportée ou stockée (fig. A n. 23).

ATTENTION! N'utilisez jamais l'appareil si les dispositifs de protection indiqués ci-après ne sont pas installés correctement! Ces dispositifs n'éliminent pas complètement les risques d'accident, mais ils les réduisent fortement.

Protection du dispositif de coupe

ATTENTION! N'utilisez jamais l'appareil sans la protection du dispositif de coupe conseillée. Le montage d'une protection du dispositif de coupe inadaptée ou défectueuse peut provoquer de graves lésions aux personnes. Contrôlez périodiquement son intégrité et remplacez-la le cas échéant.

• Ce dispositif de sécurité (fig. A n. 18) très important empêche que des objets éventuels n'entrent en contact avec le dispositif de coupe ou que l'herbe ne soient projétés et.frappent l'opérateur. Contrôler régulièrement son intégrité, qu'il soit installé correctement et vérifie que les vis de fixation soient bien serrées (voir "Montage des protections du dispositif de coupe").
• En cas de chocs avec des objets durs qui ont provoqué des dommages structurels à la

protection du dispositif de coupe, amenez la machine dans un centre d'assistance agrée pour sa substitution.

Barrière (fournie sur certains modèles uniquement)

ATTENTION! N'utilisez jamais la débroussailleuse si la barrière n'est pas installée correctement.

Ce dispositif, qui est fixé à la machine, garantit une distance minimum entre l'opérateur et de dispositif de coupe durant le fonctionnement de la machine et il empêche, en cas de chic de la lame avec une surface dure, que l'outil de coupe n'entre en contact avec le corps de l'opérateur et ne le blesse (fig. A n. 20).

Silencieux

• Le silencieux sert à réduire au minimum le niveau de bruit et à éloigner de l'opérateur les gaz d'échéppement produits par le moteur à explosion.
• Respectez les procédures suivantes afin d'utiliser la débroussailléeuse en toute sécurité.

ATTENTION! Le silencieux peut atteindre des températures élevées pendant son utilisation et a besoin d'une certaine période pour se refroidir une fois que le moteur a été éteint ; il est donc recommandé de faire très attention lorsque, pour différentes raisons, on entre en contact avec la zone située à proximité du silencieux.

ATTENTION également au risque d'incendie ; n'utilise jamais l'équipement si le silencieux est défectueux ou endommagé.

ATTENTION! Les gaz d'échéppement produits par la combustion d'un moteur à explosion sont toxiques ; n'utilise donc jamais cet apparèillage dans des ambiances fermées.

ATTENTION! Les gaz d'échémpement peuvent atteindre des températures élevées et poursaient produit des étincelles; il est donc vivement recommendé de ne pas s'approcher des produits inflammables.

Harnais à sangle (fournie sur certains modèles uniquement)

ATTENTION! Il est fondamental de bien se familiariser avec le dispositif de décrochage. En cas de danger, il est important de pouvoir se libérer de la machine très rapidement.

Le harnais est équipé d'un dispositif d'accrochage-décrochage. Le harnais à sangle

aide l'opérateur à soutenir la machine durant son utilisation (voir "Précautions pour la sécurité" B7). Avant d'accrocher la machine, régler la sangle en bandoulière de façon à ce que le dispositif d'accrochage/décrochage se trouve à environ 15 cm au-dessous de la taille. Lors de l'utilisation de la lame, accrocher la machine à la boucle (voir la figure) au trou suité le plus après du corps de l'opérateur.

D. Mélange du carburant

ATTENTION!

• Ne fumez pas durant le ravitationnement du carburant!
• Ouvrez le bouchon du réservoir en le desserrant lentement.
• Faites le ravitationnement du carburant à l'air libre et loin de toute flamme ouétincelle.
  N'ajoutez jamais de carburant dans le réservoir lorsque le moteur est allumé ou chaud afin d'éviter le risque d'incendie (attendre que le moteur soit froid avant d'effectuer le ravitationlement).
• Evitez le contact de l'huile et du carburant avec la peau et les yeux.
• Effectuez le ravitation en un lieu bien ventilé.
• Ne respirez pas les émanations d'essence car elles sont toxiques.
• Conservez l'essence uniquement dans des recipients spécialement prévus pour le carburant.

Préparation du mélange

ATTENTION! Utilisez uniquement le type de carburant recommandé dans le present manuel.

Cet apparéil est muni d'un moteur 2 temps et doit par conséquent être alimenté avec un mélange d'essence sans plomb (avec valeur minimum d'octane égale à 90) et de l'huile totalement synthétique pour moteurs 2 temps spécifique pour l'essence sans plomb, selon les proportions indiquées au point (D) du tableau de couverture.

ATTENTION! Verifiez attentivement les specifications de l'huile reportées sur l'emballage ; l'utilisation d'huiles représentant des caractéristiques autres que celles reportées dans ce manuel peut endommager sérieusement le moteur!

• Pour obtenir le mélange optimal, versez dans un récipient homologué tout d'abord l'huile et ensuite l'essence; mélangez énergiquement le bidon chaque fois que vous désírez prélever du carburant dans le bidon.
• Eviter de renverser l'essence.
• Les caractéristiques du mélange sont sujéttes au vieillissement et s'altérènt donc au fil du temps ; il est donc conseillé de préparer uniquement la quantité de mélange requise pour l'utilisation (l'emploi d'un ancien mélange peut endommager sérieusement le moteur).

Ravitallement

ATTENTION! Les mesures suivantes diminuents les risques d'incendie :

Assurez une ventilation optimale.
- Ne fumez pas et n'amenez pas des sources de chaleur ou d'étincelles à proximé du carburant.
- Effectuez le ravitationllement lorsque le moteur est eteint.
- Ouvrez le bouchon du réservoir avec précaution afin d'éliminer les surpressions eventuelles.
- N'enlevez pas le bouchon du réservoir lorsqu'le moteur est en marche.
- Àprous le ravaitillage, refermez soigneusement le bouchon.

• Effectuez le ravitation dans un lieu bien ventilé.
• Placez la machine sur une surface plate et solide de façon à ce qu'elle ne puisse pas se renverser, tout en maintainant le bouchon du réservoir orienté vers le haut.
• Nettoyez avec soit aussir de l'embout de ravitationnement du réservoir, avant d'enlever le

bouchon, afin d'éviter que des impuretés ne pénétre dans le réservoir.

• Ouvrez le bouchon du bidon avec précaution.
  Dévissez le bouchon du réservoir du mélange et faites l'appoint avec la juste quantité en utilisant un entonnoir.
• Evitez de faire tomber du carburant.
• Àprous avoir rempli le réservoir, serrez fermement le bouchon.
• Pendant l'utilisation, pour ne pas avoir de difficultés de redémarrage, il est vivement recommandé d'éviter que le mélange du carburant ne s'épuise dans le réservoir.

ATTENTION! Si vous avez versé du carburant, séchez bien la machine. Si vous avez versé du carburant sur vous, otez immidiatement les vêtements souillés. Evitez le contact avec la peau ou les yeux.

ATTENTION! Le silencieux est très chaud pendant le fonctionnement et tout de suite après l'arrêt du moteur. Ceci est valable également lorsque le moteur opère au minimum. Faites très attention aux risques d'accendie, notamment en présence de matériaux ou de gaz inflammables.

Conservation du combustible

• L'essence est hautement inflammable : avant de s'approcher à n'importequel type de combustible, éteignez les cigarettes, pipes ou cigares.
• Conservez le combustible dans un recipient spécifique prévu à cet effet, dans un environnement frais et bien ventilé.
• Ne laïsez jamais le moteur au repos avec du carburant dans le réservoir, dans des espaces peu ventilés, où les gaz produits par l'essence pourrait se propagated et atteindre les yeux, bougiees, flammes de brûleurs ou de chaudières, chauffe-eau, séchoirs, etc.
• Les gaz produits par les combustibles peuvent provoquer une explosion ou un incendie.
• Ne conservez jamais des quantités excessives de carburant.

E. Montage des protections du dispositif de coupe

Montage de la protection du dispositif de coupe

Placer la protection (A) en veillant à ce qu'elle soit parfaitement alignée au support (I)

correspondant. Pointer puis serrer fermement les vis (H) et monter enfin la petite lame coupefil comme cela est indiqué sur la figure.

F. Outils de coupe utilisables sur la machine et montage

ATTENTION! Proceder au montage du dispositif de coupe uniquement si la protection est installée.

ATTENTION! Utiliser des lames pour herbe ou des têtes à fils reportant (voir l'estampille du fabricant) une VITESSE MAXIMUM DE ROTATION d'au moins 10.500 min-1.

ATTENTION! Notre machine est prévue uniquement pour les dispositifs de coupe suivants: a) Tête à fils b) Lame pour herbe avec un maximum de 8 dents. Chacun de ces dispositifs prévoit le montage d'une protection spécifique; respectez attentivement les instructions pour les installer correctement. Fixez les outils de coupe en installant correctement toutes les parties fournies selon l'ordre indiqué afin d'éviter toute léision grave à l'opérateur, aux personnes ou aux animaux.

ATTENTION! Toute intervention sur les dispositifs de coupe et les protections correspondantes doit être effectue lorsque le moteur est éteint.

ATTENTION! Lors du renversement de la machine pour faciliter les opérations de montage des dispositifs de coupe, assurez-vous que le bouchon du réservoir soit bien serré et qu'il n'y ait aucune fuite de carburant.

ATTENTION! IL EST RECOMMANDE D'UTILISER DES ACCESSOIRES ET DES PIECES DE RECHANGE ORIGINALES AUPRES DES DISTRIBUTeurs OFFICIELS. L'UTILISATION D'ACCESSOIRES ET DE PIECES DE RECHANGE NON ORIGINALES AUGMENTE LES RISQUES D'ACCIDENT ET DANS UNE TELLE SITUATION LE PRODUCTEUR NE SAURAIT ASSUMER AUCUNE RESPONSABILITE POUR LES DOMMAGES CAUSES AUX PERSONNES OU AUX CHOSES.

Montage de la tête à fils de nylon et de la lame
Appliquez la protection appropriée selon le type de lame pour herbe ou de tête à fils (voir le chapitre: "Montage protections disposifit de coupe").

• F1. Montez la tête à fils de nylon en suivant les illustrations : a) Plateau supérieur avec centrage lame b) Tête fils de nylon. Serrer à fond dans le sens inverse des aiguilles d'une montre.
• F2. Pendant le serrage, l'ensemble tete plateau est tenu bloqué sans aucun effort en insérant la clé ou le tournevis fourni dans les troughs appropriés du plateau et du boîtier d'engrenages; faites tout d'abord tourner le plateau jusqu'à ce que les deux troughs coincident.

(uniquement pour les modèles munis de barrière et de harnais)

F3. Montez la lame en suivant les illustrations: a) Plateau supérieur avec centrage lame b) Lame avec inscription et flèche de direction orientées vers le haut c) Plateau inférieur d) Couvelle fixe e) Ecrou bloque-lame f) Clavette de sécurité.
F4. Assurez-vous que le trou de la lame soit parfaitement accouplé au collier de centrage

du plateau supérieur. Serrer à fond dans le sens inverse des aiguilles d'une montre.

Pendant le serrage, l'ensemble lame-plateaux est tenu bloqué sans aucun effort en insérant la clé ou le tournevis fourni dans les trous appropriés.

F5. Tête à fil avec système "tapoter-travailler"

La tête est utilisée pour couper le gazon et les mauvaises herbes sur les bords ou dans les zones avec de nombreux obstacles tels que les murets, clôtres ou arbres ; celle-ci permet en effet d'opérer dans des zones étroites ou non uniformes. Le fil en nylon permet une coupe nette de l'herbe sans endommager l'écorce des arbres, ni provoquer de chocs violents, comme ceux provoqués par le contact d'une lame rigide contre une surface dure.

Alimentation du fil de nylon

ATTENTION! La petite lame coupe-fil fixée sur la protection coupera le fil de nylon à la longueur optimale ; un fil trop long réduit la vitesse de rotation du moteur et les performances de coupe, outre le fait d'augmenter les risques de lésions.

Pendant la coupe, le fil de nylon s'use naturellement et entraîne une augmentation du nombre de tours du moteur et une diminution de la capacité de coupe. Lorsque ceci se produit, pour obtenir la sortie d'un nouveau fil, il suffit d'appuyer la tête sur le sol : relâchéz la détente de l'accéléateur jusqu'à ce que le nombre de tours du moteur descendé au-dessous de 4.000 tr/mn. Tapoter delicatement sur le sol le bouton (A), comme cela est indiqué sur la figure, et le fil sortira automatiquement : Vous pouvezès lors accéléérer de nouveau.

Si le fil ne sort pas, vérifie la présence du fil et repêze la même opération depuis le début.

G. Poignée

Poignée avant en forme de "J"

(Uniquement pour les modèles munis de barrière et de harnais)
ATTENTION! La poignée sert de barrière lorsque l'appendice approprié (D) est installé. Chaque fois que vous utilisez la lame, veilEZ à bien visser la barrière de sécurité latérale dans le siège filtré prévu sur la poignée en forme de "J" (voir figure).

La poignée en forme de "J" (A) peut être réglée en fonction des exigences de l'opérateur en

I'abaissant vers I'avant ou vers I'arriere. Appuyez sur le bouton de réglage de la poignée (B), placez la poignée dans l'une des positions indiquées par les crans (C) jusqu'à de que vous obtieniez une position de travail comfortable. Relâchez ensuite le bouton (B).

(Uniquement pour les modèles munis de barrière et de harnais)

ATTENTION! Pour le travail avec la lame, utilisez la machine uniquement avec la poignee reglee sur la position indiquee par le premier cran.

ATTENTION! Pour facilitier le transporte ou le stockage de la machine, repliez la poignée parallèvement à la machine — position correspondant au dernier cran (C).

H. Demarrage et arrêt du moteur

ATTENTION! Consultez tout d'abord les paragraphs "Notices de sécurité".

H1. ATTENTION! Mettez la débroussailleuse en marche sur des lieux plats. Pendant le démarriage, veuillez adopter une position stable. Assurez-vous que la lame ou la tête à fils de nylon ne touchent pas le sol ou des obstacles.

ATTENTION! Empoignez le bouton du dispositif de démarrage d'une main et de l'autre tenez la machine dans une position stable (Attention à ne pas enrouler la corde de démarrage autour de votre main) et tirez lentement jusqu'à ce que vous notice une certaine résistance, après quoi vous peuvent tirer la corde d'une façon franche (pour les conditions de démarrage du moteur à chaud ou à froid, veillez suivre les procédures décrites).

ATTENTION! Ne tirez pas la corde de démarrage jusqu'à sa fin de course et ne la relâchéz pas d'un coup contre la machine car cela pourrait endommager l'unité.

Démarrage avec le moteur à froid

H2. Interrupteur d'arrêt (A) sur la position I opposée à celle de "STOP".
H3. Placez le levier de l'enrichisseur (B) sur la position fermée.
H4. Pompez en appuyant plusieurs fois de suite sur la boule (C) jusqu'à ce que vous

voyez le carburant revenir vers le réservoir à travers le petit tube (D). Tirez la corde jusqu'à ce que le démarrage se produit.

Laissez fonctionner le moteur pendant quelques secondes sans bouger la débroussailleuse.

Tenez fermement la poignee de commandes et accélerez : le levier de l'enrichisseur du mélange returne automatiquement dans sa position d'origine.

ATTENTION! Les organes de coupe sont en train de tourner.

Démarrage du moteur à chaud

H2. Interrupteur STOP sur la position I (START). Levier de l'accélérateur sur la position de minima (relâchéée).
H5. Levier de l'enrichissement (B) sur sa position d'origine.
H4. Pompez en appuyant plusieurs fois de suite sur la boule (C) jusqu'à ce que vous voirce le carburant revenir vers le réserve a travers le petit tube (D). Tirez la corde de démarrage.

Arrêt du moteur

H6. Placer l'interrupteur d'arrêt (A) sur la position O (STOP).

ATTENTION! Àproul l'arrêt du moteur, les parties en rotation (lame ou tête à fils) continueront à tourner par inertie pendant quelques secondes. Tenez fermement la machine jusqu'à son arrêt complet.

ATTENTION! En cas d'urgence, le délambda d'arrêt complet peut être écourte en faisant frottier la coupelle de soutien de la lame parallèlement au sol.

I. Reglage du carburateur

Votre machine peut etre équipée avec un carburateur à basse émission. Nous vous conseillons, le cas échéant, de confier le réglage du carburateur à un Centre d'Assistance Agreeé car il dispose de tous les équipements nécessaires pour garantir les meilleurs performances avec les taux d'émission les plus bas. Pour régler la vitesse du minima, intervenez

sur la vis indiquée par la dette (T) (voir figure). Lorsque le moteur est en marche et bien chaud, serrez la vis (T) delicatement dans le sens des aiguilles d'une montre, jusqu'à ce que vous obteniez une rotation régulière du moteur (son constant), sans que les organes de coupe ne soient en mouvement. Si les organes de coupe sont par contre en mouvement, desserrez

délicatement la vis (T) dans le sens inverse des aiguilles d'une montre jusqu'à ce que vous ayez obtenu le réglage désiré. La vitesse de minima correcte est reportée sur le manuel d'instructions, dans la section des caractéristiques techniques.

ATTENTION! Effectuez les réglages ci-dessus uniquement si les organes de coupe sont installés correctement.

ATTENTION! Mettez la débroussailleuse en marche en un lieu plat. Pendant la mise en marche, prenez une position stable. Assurez-vous que la lame ou la tete à fils de nylon ne soient pas en contact avec le sol ou des obstacles.

La garantie peut être réfutée en cas de mauvais réglages effectuels par un personnel ne faisant pas partie d'un Centre d'Assistance Agréé.

L. Maintenance périodique

Contrôlez périodiquement que toutes les vis de la débroussaillée soient à leur place et bien serrées. Remplacez les lames endommagées,uses, fissureres, ondulées. Vérifiez toujours que la tête à fils ou la lame soient installées correctement et que l'écrou qui bloque la lame soit bien serrer.

L1. Nettoyage du filtré à air

(Au minimum toutes les 25 heures de travail). Un filtré bourré provoque une altenation du réglage du carburateur : il réduit la puissance, augment la consommation de carburant et produit des difficultés de démarriage. Ouvrez le couvercle du filtré, comme cela est indiqué dans la figure, et appuyez sur le point indiqué par la flèche pour le libreter. Nettoyer avec soin l'intérieur du boîtier du filtré (fig. L2). Le filtré peut être nettoyé en utilisant un jet d'air comprimé de façon délicate. Pour un nettoyage plus approfondi, utilisez de l'eau et du savon.

L3. Boite à engrenages

Toutes les 50 heures de fonctionnement, ajoutez dans la boite à engrenages de laGRAisse pour engrenages à grande vitesse à partir du trou (C).

L4. Bougie

Périodiquement (au moins toutes les 50 heures), démontez et nettoyez la bougie puis réglez la distance entre les electrodes (0,5÷ 0,6mm) Remplacez-la si elle est excessivement incrustée et, dans tous les cas, après 100h de travail. Si les incrustations sont excessives,

contrôlez le réglage du carburateur, le pourcentage de l'huile du mélange et vérifie que l'huile soit de qualité optimale et du type recommendé pour les moteurs deux temps.

L5. Filtre à carburant

Pour le nettoyer ou le remplacer, enlevez le bouchon du réservoir puis extrayez le filtré en vous servant d'un crochet ou d'une pince à becs longs. Adressez-vous périodiquement, avec une fréquence saissonnière, à votre Centre d'Assistance afin d'effectuer une maintenance générale et un nettoyage des composantes internes. Ceci permettra de réduire la capacité de problèmes imprévis et assurera un fonctionnement parfait de votre machine dans le temps.

ATTENTION! Il est important, afin d'éviter toute surchauffe du moteur, d'enlever la poussière et les saletés presents dans les fentes, sur le couvercle et sur les ailettes du cylindre en utilisant un gratoir en bois.

ATTENTION! En cas de longue inactivité, videz le réservoir du carburant et faites fonctionner le moteur jusqu'à l'épuisement du carburant résiduel. Conserve la débroussailleuse dans un endroit sec.

M. Remplacement du fil de nylon

ATTENTION! Utilisez uniquement le fil de nylon recommandé. N'utilise jamais, pour aucune raison, des fils d'acier afin d'eviter de graves lésions.

M1. Remplacement du fil

Si le fil ne sort pas en tapotant la tete à fil sur le sol, cela signifie que la bobine de fil est terminée et qu'il faut donc la replacer. Pour replacer la bobine de fil, appuyer sur les deux cliques de verrouillage indiqués par les flèches ; enlevez la

bobine à remplacer (fig. M2), extraire tout le fil restant et remboiner tout le nouveau fil.

M3. Rembobinage du nouveau fil

Ouvrir l'emballage de fil original, introduire les extrémités des 2 fils en correspondance des pitons de la bobine ; enrouler complètement les fils sur la bobine dans le même sens et bloquer l'extrémté de chaque fil dans les deux gorges opposées.

M4. Remontage

• Replace la bobine dans son logement et enfilez les extrémités des fils dans les douilles respectives.
  Tirez chaque fil de façon à ce qu'il sorte d'environ 15 cm de chaque côté.
• Remontez la tête à fil comme dans l'illustration (fig. M5).

Démarrez l'unité et répétez les procédures décrites dans la section "Alimentation du fil de nylon".

Remplacement de la bobine de fil complete Si la bobine est trop usée, remplacez-la par une bobine complete originale.

Remplacement de la tete à fil complète Si un simple contrôle visuel (et dans tous les cas après un chic violent) montre que la calotte de la tete à fil est endommagée, il est nécessaire de procéder à son remplacement. Pour effectuer cette opération, voir "Outils de coupe utilisables sur la machine et montage".

N. Techniques de coupe

ATTENTION! Avant d'utiliser la machine, lore attentivement le chapitre concernant les "Notices de sécurité" et "Description des équipements de sécurité".

ATTENTION! Utilisez toujours les dispositifs de protection individuelle recommendés.

ATTENTION! Avant chaque utilisation, contrôletz toujours le montage parfait de toutes les parties de la machine.

ATTENTION! Lors du montage des outils de coupe, respectez scrupuleusement les instructions du chapitre "Outils de coupe utilisables sur la machine et montage". N'UTILISEZ JAMAIS LA DEBROUSSAILLEUSE SI LA PROTECTION DU DISPOSITIF DE COUPE APPROPRIEE N'EST PAS CORRECTEMENT INSTALLEE (voir le chapitre "Montage de la protection du dispositif de coupe"). Le non-respect de cette norme peut exposer l'opérateur à de graves dangers : a) possibilité de contact avec les parties en rotation et coupantes b) possibilité de projection de corps divers.

ATTENTION! N'utilisez jamais des dispositifs de coupe usés ou endommages.

ATTENTION! Essayez de limiter au maximum les contacts et les chocs des dispositifs de coupe avec le sol et des objets divers. Maintenez le dispositif de coupe à la juste distance du corps.

ATTENTION! Des branches ou de l'herbe pourrait s'encastrer entre la protection du dispositif de coupe et la tete à fil/lame. Ne jamais enlever le bourrage évientuel de matériel coupé liént entre la protection et le dispositif de coupe lorsque le moteur est en marche et que le dispositif de coupe est encore en rotation. Arrêtez toujours le moteur avant d'effectuer quelque opération de nettoyage que ce soit et attendez que le dispositif de coupe ne soit plus en rotation afin d'éviter tout risque de lésions.

ATTENTION! Durant l'utilisation et pendant quelques minutes après l'arrêt de la machine, la boîte à engrenages (et la zone située à proximé de l'arbre de fixation du dispositif de coupe) est très chaude. Tout contact avec celle-ci pourrait provoquer des brûlures. Ne touchez donc pas cette composante tant qu'elle est chaude.

ATTENTION! Le silencieux et la protection correspondante sont très chauds durant l'utilisation et tout de suite après l'arrêt du moteur. Ceci est valable également lorsque le moteur est au minimum. Le contact peut provoquer des brûlures. Ne touche pas ces composantes tant qu'elles sont chaudes.

La machine est particulièrement indiquée pour compléter le travail d'une tondeuse car elle est en mesure d'opérer dans les endroits où une tondeuse traditionnelle n'arrive pas à aller. Pendant les opérations de coupe, gardez toujours le moteur à une vitesse élevée. ÀpRES chaque phase de travail, décalérez le moteur jusqu'au régime minimum ; une exploitation

prolongée à plein régime sans charge peut causer de graves dommages au moteur.

Ne soulevez jamais la débroussailléeuse durant la phase de coupe au -dessus de la hauteur du genou.

Attendez toujours que le moteur tourne au minima avant de déplacer la machine d'une zone de travail à une autre.

Arrêtez le moteur lorsque vous changez de lieu de travail.

Avant de reprendre le travail de coupe, contrôle que votre position soit correcte et stable.

Coupe a ras de l'herbe et des cordures avec tete porte-fil

ATTENTION! Pour les têtes à fils, utilisez seulement les fils de matérielieau flexible et conseillé par le constructeur. N'utilisez jamais par exemple un fil métallique car il pourrait provoquer de graves liésions aux personnes, choses ou animaux. Un fil de type non recommendé pourrait se casser et doivent un projectile potentiellement dangereux.

La coupe avec la tete porte-fil est indiquée pour une coupe plus légère, par exemple dans les coins ou autour des arbres.

Coupe à ras

Pour ne pas risque d'endommager la couverture végétale ou d'endommager le dispositif de coupe, gardez le dispositif parallèle au sol.

Evitez le contact avec le terrain.

Bordures

Inclinez la tête porte-fil tout en la maintainant tout près du sol. Effectuez la coupe avec l'extrémité du fil. N'appuyez pas le fil contre le matériel à couper.

Alimentation du fil

Durant la coupe, le fil de nylon s'use naturellement. Lorsque ceci se produit, appuyez la tete sur le sol pour faire sortir le nouveau fil (voir le paragraphe "Tete à fil avec système tapoter-travailler").

Eclaircissage de l'herbe avec lame coupeherbe

ATTENTION! Utilisez toujours une lame bien aiguisée. Une lame présentant des dents usées peut non seulement creer des difficultés de coupe, mais également générer un CONTRECoup DE REACTION, c'est-dire une poussée violente sur la partie antérieure de la machine générée par le choc de la lame contre un morceau de bois ou des corps solides étrangers ; cette poussée peut se répercuter de la machine à l'opérateur et entraîner même la perte de contrôle de la machine même. N'affütez pas une lame endommagée ou usee. Remplacez-la par une lame neue.

N1. ATTENTION! Ne travailliez pas avec la lame dans les secteurs à risque de contrecoup de réaction (voir la section "Notices de sécurité").

La coupe avec la lame est conseillée pour l'éclaircissage de l'herbe, en particulier les herbes hautes et robustes.

N2. L'herbe doit être fauchée à l'aide mouvements oscillants latéraux, en gardant la lame parallèle au sol. Le fauchage doit être effectué avec des mouvements de gauche à droite alors que le mouvement de retour se fait de droite à gauche sans engager la lame. Le CONTRECoup DE REACTION peut se produit lors d'un travail de coupe en utilisant la lame dans un secteur à risque. Il est donc recommends de couper en utilisant le secteur restant. Faites en sorte que la coupelle de support de la lame ne touche pas le sol afin d'éviter d'eventuels contrécoup.

N1. ATTENTION! IL EST VIVEMENT
RECOMMANDE D'UTILISER DES
ACCESSIONS ET DES PIECES DE
RECHANGE ORIGINALES EN VENTE
AUPRES DES DISTRIBUTeurs
OFFICIELS. L'UTILISATION
D'ACCESSIONS ET DE PIECES DE
RECHANGE NON ORIGINALES
AUGMENT LES RISQUES
D'ACCIDENT ET LE PRODUCTEUR
NE SAURAIT DANS CE CAS
ASSUMER AUCUNE
RESPONSABILITE EN CAS DE
DOMMAGES AUX PERSONNES OU
AUX CHOSES.

O. Écologie

Vous trouvrez dans ce chapitre toutes les informations utiles afin de conserver les caractéristiques d'écocompatibilité étudiées en phase de développement de la machine, l'utilisation correcte de la machine ainsi que l'évacuation des huiles et du carburant.

Conception

Durant la phase de conception, on s'est occupé de l'étude et de la recherche d'un moteur à consommations réduites et à basses émissions de gaz d'échéppement polluants.

Utilisation de la machine

Les opérations de replissage du réservoir MIX doivent être effectuees de façon à éviter la

dispersion de carburant dans le milieu environnant.

Périodes d'inactivité prolongée

Toujours vider le réserve de son contenu en suivant les mêmes précautions prévues que pour les opérations de replissage. (O)

Démentèlement

Ne pas disperser la machine hors service dans le milieu environnant mais la remettre aux organismes autorisés pour le démantélement des déchets conformément aux réglementations en vigueur.

P. Tableau de recherche des pannes

	Le moteur ne démarre pas	Le moteur tourne mal ou perd de la puissance	La machine démarre mais ne taille pas bien
Contrôler que l'interrupteur d'arrêt soit sur l.	●
Contrôler la présence de carburant ; 25% de la capacité du réserve minimum.	●	●
Contrôler que le filtré à air soit propre.	●	●
Retirer la bougie, la sécher, la nettoyer et la remonter. La replacer si nécessaire.	●	●
Changer le filtré du carburant. S'adresser à son fournisseur.		●
Suivre correctement les procédures de montage des accessoires de coupe.			●
Contrôler que les accessoires métalliques soient aiguisés, dans le cas contraire, contacter votre revendeur.			●

Le moteur a encore des problèmes : s'adresses à son fournisseur autorisé.

Q. Déclaration de conformité

Je soussigné, autorisé par E.O.P., déclare que les produits suivants modèle: type BC020, BC020J à partir des numéroes de série produits depuis 2003, fabriqués par E.O.P., Valmadrera, Italie, sont conformes aux Directives européennes: 98/37/CE (Directive Machines), 93/68/CEE (Directive apposition du Marquage CEE) et 89/336/CEE (Directive Competibilité Electromagnétique), directive 2000/14/CE (Annexe V).

Valmadrera, 15.12.03
Pino Todero (Directeur technique)
Electrolux Outdoor Products Italy S.p.A.
Via Como 72, 23868 Valmadrera (Lecco)
ITALIE

R. Caracteristiques techniques

Cylindrree (cm^3) 30

Alésage (mm) 38

Course (mm) 26

Puisance maximum (kW) (ISO 8893) 0.8

Fréquence de rotation maximum de l'arbre (min-1) 10500

Vitesse de rotation (fréquence de rotation) du moteur à la fréquence de rotation maximale recommendée de l'arbre (^-1) 10500

Régime de puissance maximum (^-1) 8500

Régime de puissance minimum (^-1) 2800

Régime maximum à vide (^-1) 10500

Capacité réservoir mélange (cm³) 400

Pression sonore à l'oreille de l'opérateur Lpav (dBA) (ISO 7917) 99

Niveau de puissance sonore mesurée Lwav (dBA) (ISO 10884) 113

Niveau de puissance sonore garantie Lwav (dBA) (ISO 10884) 114

Vibrations poignée arrêté (m / s^2) (ISO 7916) 2.2 - 12

Vibrations poignée avant en forme de "J" (m / s^2) (ISO 7916) 6-15
