Intitulé	Valeur / Description
Type de produit	Enregistreur numérique audio professionnel
Caractéristiques techniques principales	Enregistrement en WAV et MP3, jusqu'à 24 bits/192 kHz
Alimentation électrique	Adaptateur secteur ou 8 piles AA
Dimensions approximatives	320 mm x 220 mm x 70 mm
Poids	Environ 1,5 kg
Compatibilités	Compatible avec les systèmes Windows et Mac
Type de batterie	Piles AA (8 pièces)
Tension	DC 12V
Puissance	Consommation électrique de 12W
Fonctions principales	Enregistrement multipiste, lecture, fonction de pré-enregistrement
Entretien et nettoyage	Utiliser un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, service après-vente recommandé
Sécurité	Ne pas exposer à l'humidité, respecter les consignes électriques
Informations générales utiles	Vérifier la compatibilité des cartes mémoire, lire le manuel d'utilisation avant l'emploi

FOIRE AUX QUESTIONS - HD-R1 TASCAM

Comment puis-je résoudre un problème d'alimentation de mon TASCAM HD-R1 ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Si vous utilisez des piles, assurez-vous qu'elles sont chargées et insérez-les correctement.

Pourquoi mon TASCAM HD-R1 ne reconnaît-il pas ma carte mémoire ?

Assurez-vous que la carte mémoire est correctement insérée et qu'elle est formatée dans un format compatible (comme FAT32). Essayez de reformater la carte si nécessaire, mais sauvegardez d'abord vos données.

Comment enregistrer des fichiers audio sur le TASCAM HD-R1 ?

Pour enregistrer, sélectionnez la source audio souhaitée, appuyez sur le bouton 'Enregistrer' et commencez votre session. Assurez-vous que le niveau d'entrée est approprié avant de commencer l'enregistrement.

Que faire si le son enregistré est de mauvaise qualité ?

Vérifiez les niveaux d'entrée et assurez-vous qu'ils ne saturent pas. Utilisez des câbles de bonne qualité et vérifiez également la source audio pour toute anomalie.

Comment transférer des fichiers depuis le TASCAM HD-R1 vers un ordinateur ?

Connectez le TASCAM HD-R1 à votre ordinateur via USB. Sélectionnez le mode de transfert de fichiers sur le TASCAM, et vous pourrez accéder aux fichiers via l'explorateur de fichiers de votre ordinateur.

Mon TASCAM HD-R1 affiche un message d'erreur, que faire ?

Notez le message d'erreur affiché et consultez le manuel pour des instructions spécifiques. Un redémarrage du dispositif peut également résoudre certains problèmes temporaires.

Comment mettre à jour le firmware de mon TASCAM HD-R1 ?

Téléchargez la dernière version du firmware depuis le site officiel de TASCAM, puis suivez les instructions fournies pour mettre à jour le firmware via une clé USB.

Comment régler le volume de lecture sur le TASCAM HD-R1 ?

Utilisez le bouton de volume situé sur le panneau avant pour ajuster le volume de lecture. Assurez-vous que la sortie audio est correctement configurée.

Est-il possible de brancher des microphones externes sur le TASCAM HD-R1 ?

Oui, vous pouvez brancher des microphones externes via les entrées XLR/Jack. Assurez-vous que les réglages d'entrée sont correctement configurés pour votre microphone.

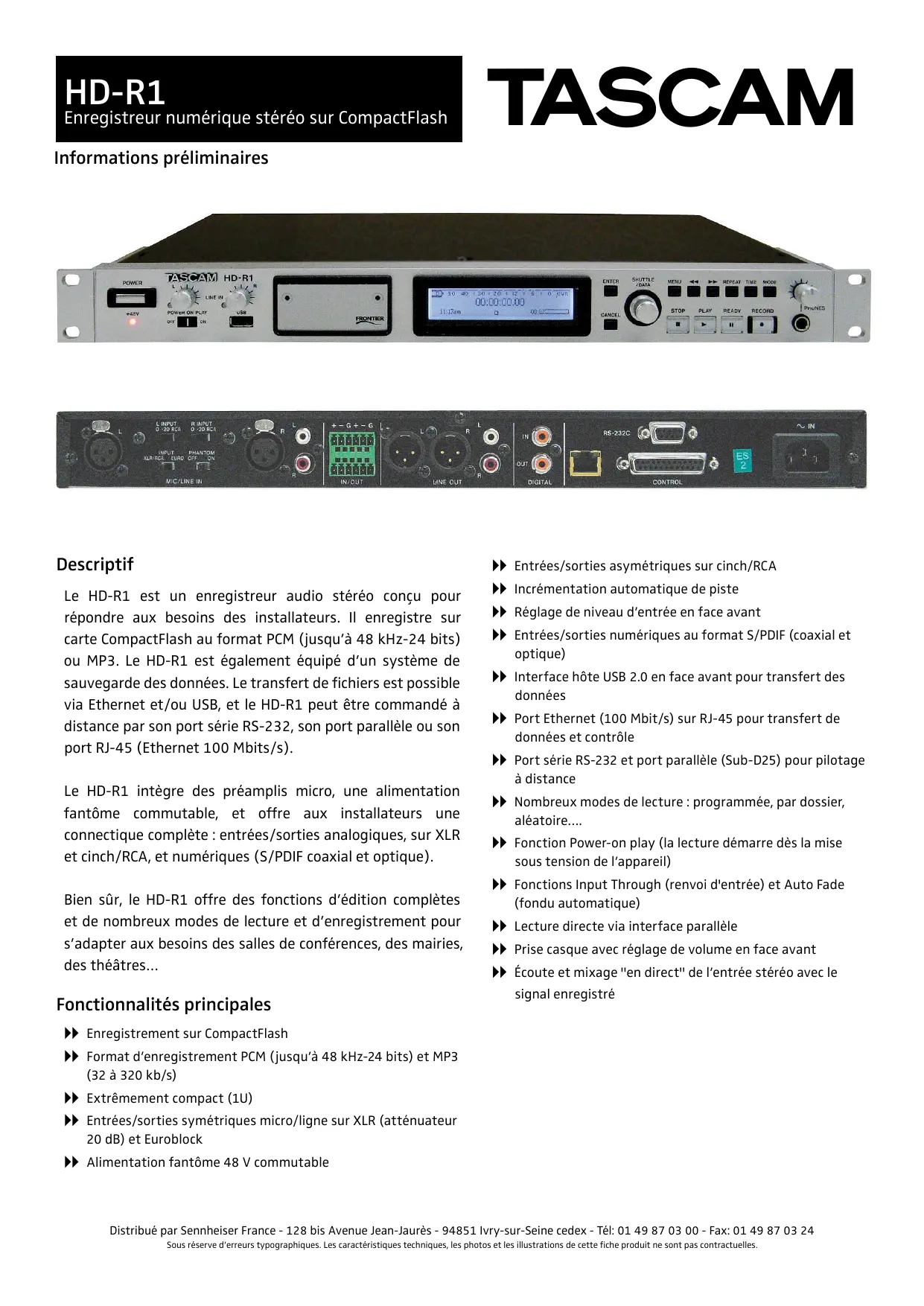

MODE D'EMPLOI HD-R1 TASCAM

Descriptif

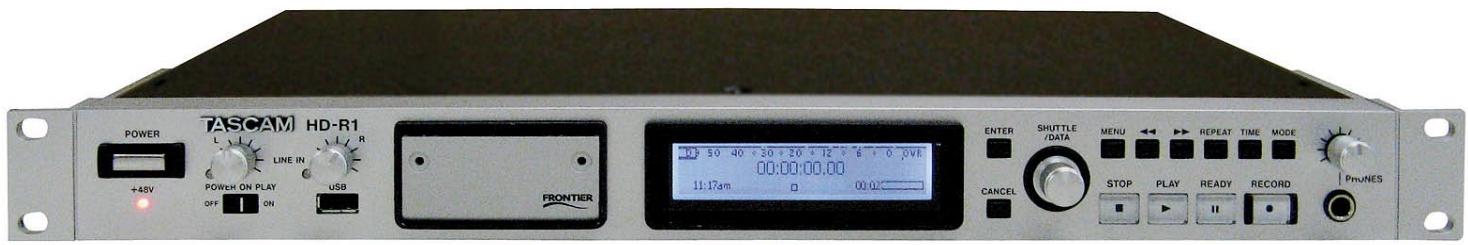

Le HD-R1 est un enregistreur audio stéréocon pour répondre aux besoins des installateurs. Il enregistre sur carte CompactFlash au format PCM (jusqu'à 48 kHz-24 bits) ou MP3. Le HD-R1 est également équipé d'un système de sauvegarde des données. Le transfert de fichiers est possible via Ethernet et/ou USB, et le HD-R1 peut être commandé à distance par son port série RS-232, son port parallèle ou son port RJ-45 (Ethernet 100 Mbits/s).

Le HD-R1 intègre des préamplis micro, une alimentation fantôme commutable, et offre aux installateurs une connectique complète : entrées/sorties analogiques, sur XLR et cinch/RCA, et numériques (S/PDIF coaxial et optique).

Bien sûr, le HD-R1 offre des fonctions d'édition complètes et de nombreux modes de lecture et d'enregistrement pour s'adapter aux besoins des salles de conférences, des mairies, des théâtres...

Fonctionnalités principales

Enregistrement sur CompactFlash Format d'enregistrement PCM (jusqu'à 48 kHz-24 bits) et MP3 (32 à 320 kb/s) Extrêmement compact (1U) ENTRES/sorties symétriques micro/ligne sur XLR (atténuateur 20 dB) et Euroblock Alimentation fantôme 48 V commutable

ENTRES/sorties asymétriques sur cinch/RCA Incrémentation automatique de piste Réglage de niveau d'entrée en face avant ENTRES/sorties numériques au format S/PDIF (coaxial et optique) Interface hôte USB 2.0 en face avant pour transfert des données Port Ethernet (100 Mbit/s) sur RJ-45 pour transfert de données et contrôle Port série RS-232 et port parallèle (Sub-D25) pour pilotage à distance

Nombreux modes de lecture : programmée, par dossier, aléatoire.... Fonction Power-on play (la lecture démarre la mise sous tension de l'appareil) Fonctions Input Through (renvoi d'entrée) et Auto Fade (fondu automatique) Lecture directe via interface parallèle Prise casque avec réglage de volume en face avant Écoute et mixage "en direct" de l'entrée stéréo avec le signal enregistré

Caractéristiques techniques

Généralités
Support d'enregistrement	Carte CompactFlash
Réponse en fréquence	20 Hz – 20 kHz
Formats d'enregistrement
WAV	Fréquence d'échantillonnage: 48/44,1 kHzRésolution numérique: 16/24 bits
MP3	Fréquence d'échantillonnage: 48/44,1 kHzDébit numérique: 32 à 320 kbits/s
Entrées/sorties analogiques
Entrée micro/ligne
Connecteur	XLR-3-31 (1: masse, 2: point chaud, 3: point froid), symétriqueBornier Euroblock, symétrique
Entrée ligne
Connecteur	Cinch/RCA, asymétrique
Sorties ligne
Connecteur	XLR-3-31 (1: masse, 2: point chaud, 3: point froid), symétriqueBornier Euroblock, symétriqueCinch/RCA, asymétrique
Sortie casque
Connecteur	Jack 6,35 mm stéroo
Entrées/sorties numériques
Entrée coaxiale
Connecteur	Cinch/RCA
Format	IEC60958-2 (S/PDIF)
Quantification	16/24 bits
Sortie coaxiale
Connecteur	Cinch/RCA
Format	IEC60958-2 (S/PDIF)
Quantification	16/24 bits

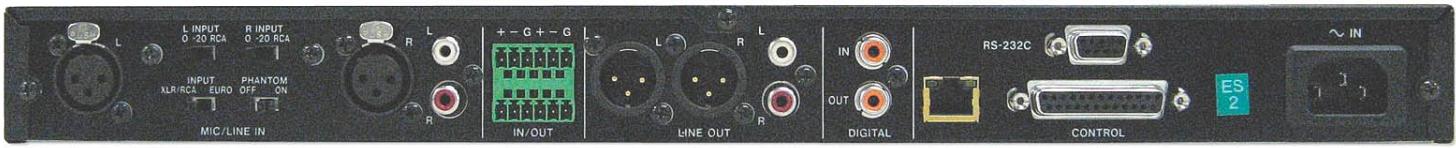

Autres connecteurs
Port de contrôle série (RS-232C)
Connecteur	Sub-D 9 broches
Port de contrôle parallelle
Connecteur	Sub-D 25 broches
Port réseau local	Ethernet 100 MBit/s
Connecteur	RJ45
Port USB	En face avant
Connecteur	USB type A
Alimentation et dimensions
Tension secteur	CA 100 à 240 V, 50/60 Hz
Dimensions	483 x 250 x 44 mm
Poids	2 kg
