MODE D'EMPLOI FW-1804 TASCAM

ATTENTION: POUR REDUIRE LE RISQUE DE CHOC ELECTRIQUE, NE PAS OUVRIR LE CAPOT (OU L’ARRIERE). AUCUNE PIECE INTERNE REPARABLE PAR L'UTILISATEUR. LA MAINTENANCE DOIT ETRE CONFIEE A UN PERSONNEL QUALIFIE. Le symbole éclair contenu dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur de l’appareil. Ses caractéristiques sont suffisantes pour présenter un risque potentiel d'électrocution pour les personnes.

Le point d'exclamation contenu dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'instructions concernant le fonctionnement ou la maintenance (réparation) dans les documents qui accompagnent l'appareil.

Cet appareil possède un numéro de série en face arrière. Veuillez inscrire les numéros de modèle et de série et les conserver. N° de modèle N° de série

AVERTISSEMENT: POUR ÉVITER TOUT RISQUE D’ÉLECTROCUTION OU D’INCENDIE, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ.

For the customers in Europe

Ne posez pas d’objet contenant du liquide, tel qu’un vase, sur l’appareil. N’installez pas cet appareil dans un espace confiné, dépourvu de ventilation, comme par exemple une bibliothèque ou similaire. L’appareil tire un courant nominal de veille de la prise secteur, avec son interrupteur POWER en position off.

10 Évitez de marcher sur le cordon secteur, de le coincer ou de le pincer, ainsi que de couder le cordon, particulièrement au niveau de l’appareil ou de la prise secteur.

11 N’utilisez que les dispositifs optionnels ou les accessoires recommandés par le constructeur.

12 N’utilisez l’appareil qu’avec des supports ou dispositifs de fixation fournis ou recommandés par le constructeur. Si vous employez un chariot, prenez garde, lors du déplacement de l’ensemble chariot/ appareil, à ne pas vous blesser suite à un renversement.

13 Débranchez le cordon d’alimentation de l’appareil en cas d’orage ou s’il doit rester inutilisé pendant une longue période.

14 Pour toute maintenance, adressez-vous à des techniciens professionnels qualifiés. Un retour en

SAV est indispensable dès que l’appareil a été endommagé d’une façon ou d’une autre: cordon ou fiche secteur défaillant, pénétration de liquide ou

Nomenclature utilisée dans ce manuel 6

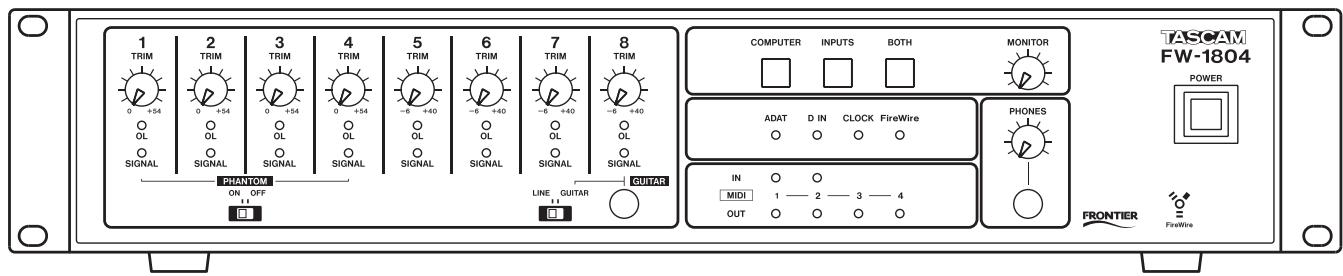

Droits d’auteur 6 Parties de la FW-1804 7 Face avant 7 Face arrière 9 8 entrées analogiques, 4 avec des pré-amplis microphone de qualité professionnelle et une alimentation fantôme commutable, ainsi que de 8 entrées ligne et 4 insertions de canal analogiques. Les entrées numériques sont disponibles en configuration coaxiale S/PDIF et optique ADAT. La section de sortie offre 2 sorties analogiques symétriques de niveau ligne. Une sortie numérique coaxiale S/PDIF stéréo et une sortie ADAT optique à 8 canaux sont également présentes. La FW-1804 est prise en charge par Windows XP et Windows 2000, Mac OS X 10.2.8 (Jaguar) ou ultérieure et Mac OS 9.2.2 ou ultérieure. De plus votre ordinateur doit être doté d’une interface IEEE 1394 (FireWireTM) 6 broches. NOTE Certains fabricants peuvent utiliser une nomenclature différente pour leurs connexions FireWireTM, comme le "i.LINK" de Sony ou simplement "1394". La FW-1804 est livrée avec un câble d’interface 6 broches/ 6 broches de haute qualité. Nous vous recommandons fortement d’utiliser ce câble ou un de qualité équivalente

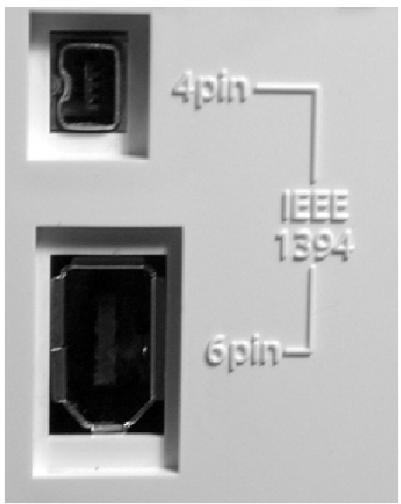

La FW-1804 est livrée avec un câble de 2m. Si vous désirez utiliser un câble plus long, sa longueur ne doit pas dépasser 4m et le câble doit être de la meilleure qualité possible pour éviter les pertes de données, qui entraînent des saccades audio.

PRECAUTION • Nous recommandons fortement, même si une connexion enchaîne est possible, que la FW-1804 soit la seule unité connectée au port FireWire. • Accomplissez toujours toutes les connexions et déconnexions FireWire alors que la FW-1804 et l’ordinateur sont tous deux éteints. Si les connexions sont faites ou interrompues alors que la FW-1804 ou l’ordinateur est allumé, cela peut entraîner un blocage de votre ordinateur et l’éventuelle perte de données. • Lorsque vous éteignez et rallumez la FW-1804 alors qu’elle est connectée à l’ordinateur, allumez-la avant de lancer le logiciel audio numérique et quittez le logiciel avant d’éteindre la FW-1804.

Configuration requise

La FW-1804 est prise en charge par Windows XP ou Windows 2000. Elle ne l’est pas par Windows 98 ou Windows ME. Dans le cas de Windows 2000, vous devez faire fonctionner les versions SP3 ou SP4 puis utiliser l’installateur fourni qui comprend Hotfix. Windows 2000 SP5 comprend Hotfix, aussi pouvez-vous vous contenter d’utiliser l’installateur du pilote FW-1804. Pour Windows

Le carton de la FW-1804 contient les éléments référencés ci-dessous. Lorsque vous ouvrez le carton, assurez-vous que tous les éléments de la liste suivante sont présents. Si un élément quelconque manque, veuillez contacter votre revendeur TASCAM. • FW-1804 • Adaptateur secteur (PS-1225) et câble • Adaptateur pour fiche secteur (Japon et Asie uniquement) • Câble IEEE 1394 6 broches vers 6 broches • Un CD-ROM contenant le pilote, le logiciel utilitaire et la documentation pour la FW-1804 (compatible Windows et Mac) • Un CD-ROM contenant l’application Cubase LE • Kit de montage en rack • Ce manuel • Guide d’installation • Carte de garantie AVERTISSEMENT Quand vous utilisez la FW-1804, n’employez que l’adaptateur secteur PS-1225 et le câble fournis. N’utilisez pas cet adaptateur secteur et son câble avec un autre produit.

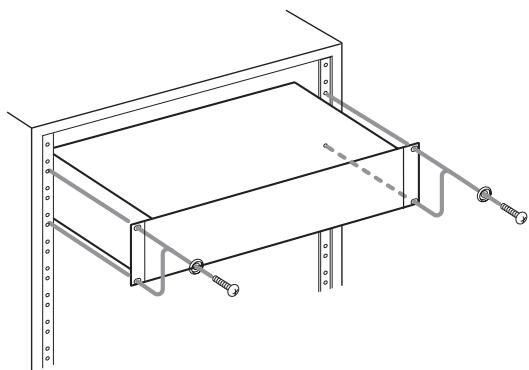

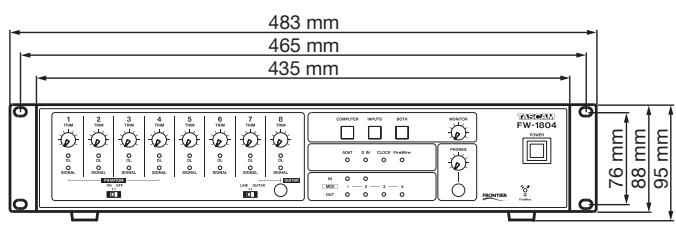

Montage en rack de l’unité

Utilisez le kit de montage en rack pour monter l’unité dans un rack d’équipement standard 19", comme représenté cidessous. • Retirez les pieds de l’unité avant de la monter. • Laissez 1U d’espace au-dessus de l’unité pour sa ventilation. • Laissez au moins 10 cm (4 in) à l’arrière de l’unité pour sa ventilation.

Nomenclature employée dans ce manuel

Dans ce manuel, les conventions typographiques suivantes sont utilisées: • Le nom d’une commande ou d’un connecteur sur l’unité est écrit de la façon suivante: LINE/MIC. • Le nom d’une commande ou d’un connecteur sur une autre unité est écrit de la façon suivante: AUX IN. • En cas de référence à l’affichage de l’ordinateur hôte, toutes les demandes, tous les messages etc sont mentionnés dans la police suivante: Pressez n’importe quelle touche pour continuer. • Si vous devez saisir quelque chose dans l’ordinateur, nous l’écrivons de la façon suivante: NOM_DE_FICHIER.EXT. • Les noms des touches à presser sur le clavier de l’ordinateur sont écrits dans la police suivante et entourés par des crochets: [F1]. • Les touches qui doivent être pressées ensemble sont liées par un symbole +. Ainsi [Ctrl]+[F1] signifie " pressez et tenez la touche Control et pressez la touche F1". • Lorsque nous nous référons à l’application logicielle servant à contrôler et configurer la FW-1804, nous l’appelons "panneau de commande" ou "panneau de commande logiciel".

Windows, Windows XP et Windows 2000 sont des marques commerciales de Microsoft Corporation. Macintosh, Mac OS, Mac OS X et FireWireTM sont des marques commerciales d’Apple Computer. i.LINK est une marque commerciale de Sony Corporation. Toutes les autres marques commerciales sont les propriétés de leurs détenteurs respectifs.

Parties de la FW-1804

FW-1804 ou déconnectés de celle-ci alors que l’alimentation fantôme est activée. Des microphones dynamiques asymétriques ne doivent jamais être branchés à des connecteurs avec alimentation fantôme.

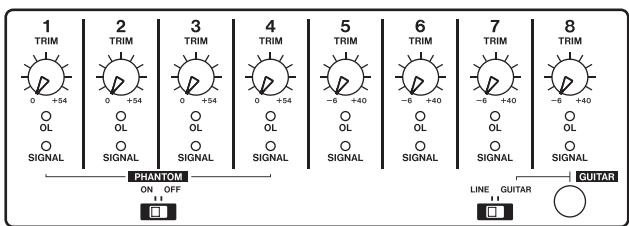

Commandes TRIM Sélecteur GUITAR/LINE Commandes de niveau analogique pour le niveau des entrées micro (XLR) 1 à 4, et des entrées ligne 1 à 8. Leur fonction est la même quel que soit le mode d’écoute sélectionné. Notez que les meilleurs rapports signal/bruit sont obtenus en maximisant le niveau des entrées analogiques des convertisseurs A/N. Pour les entrées micro et ligne de la FW-1804, les commandes TRIM apportent le moyen d’optimiser ces niveaux.

GUITAR, l’impédance d’entrée correspond alors à celle d’une guitare électrique ou basse passive. Pour tous les autres instruments, laissez ce sélecteur en position LINE.

Quand un de ces indicateurs s’allument, cela indique une saturation d’entrée – réduisez le niveau de l’entrée du canal jusqu’à ce que l’indicateur s’éteigne.

Indicateurs SIGNAL Les indicateurs SIGNAL s’allument pour indiquer la présence d’un signal audio dans l’entrée analogique correspondante. Ces indicateurs s’allument quand le niveau de signal est de -42 dBFS ou plus. Ces indicateurs et les indicateurs OL indiquent les niveaux de signal des 8 entrées analogiques, quel que soit le mode d’écoute sélectionné.

Indicateur ADAT S’allume quand un signal d’horloge valable au format

ADAT est reçu. Indicateur D IN S’allume quand un signal d’horloge valable au format S/ PDIF ou TOSLINK est reçu. Indicateur CLOCK S’allume quand l’horloge interne est verrouillée sur la fréquence d’échantillonnage sélectionnée. Indicateur FireWire S’allume quand une connexion IEEE 1394 (FireWire) valable est effectuée entre la FW-1804 et l’ordinateur hôte. FW-1804 TASCAM 7

Parties de la FW-1804

Indicateurs MIDI IN et OUT Ils s’allument momentanément quand une activité MIDI est détectée sur les ports appropriés. Ces indicateurs fonctionnent indépendamment du mode d’écoute.

Interrupteur POWER Assurez-vous qu’il est sur OFF lorsque vous branchez l’appareil au secteur.

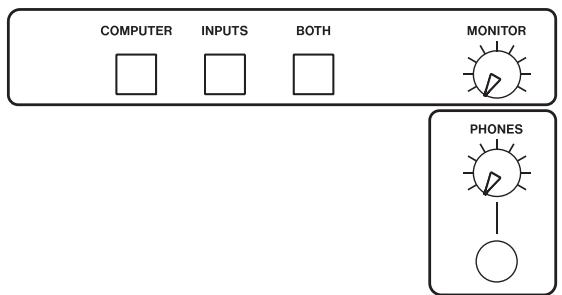

NOTE Ecoute et casque

Attendez au moins 5 secondes avant de rallumer la

FW-1804 après l’avoir éteinte. Autrement, la FW-1804 peut ne pas démarrer normalement. AVERTISSEMENT Les sorties de la FW-1804 produisent un bruit lors de la mise sous tension. Pour éviter tout dommage auditif au matériel, baissez le volume du système d’écoute ou assurez-vous qu’il est éteint et ne portez pas de casque branché à la FW1804 lorsque vous l’allumez ou l’éteignez.

Touches COMPUTER / INPUTS / BOTH Ces touches sélectionnent la source de signal envoyé aux sorties analogiques symétriques stéréo.

COMPUTER: Seul l’audio de l’ordinateur hôte est entendu. Cela peut être utile si vous effectuez un mixage des pistes de votre station de travail audio numérique et désirez couper le mixer d’écoute sans perdre ses réglages. INPUTS: Seules sont entendues les entrées analogiques, ADAT et S/PDIF de la FW-1804. Cela peut être utile pour régler les entrées en prise live ou pour enregistrer dans votre station de travail audio numérique. BOTH: Les signaux audio de la station hôte et des entrées de la FW-1804 sont tous entendus. Commande MONITOR Cette commande analogique affecte le niveau du signal envoyé par les sorties jack 6,35mm symétriques STEREO OUT (BAL). Commande PHONES Cette commande analogique affecte le niveau du signal envoyé par la prise casque stéréo PHONES jack. Prise PHONES Sortie de niveau casque en jack 6,35mm stéréo.

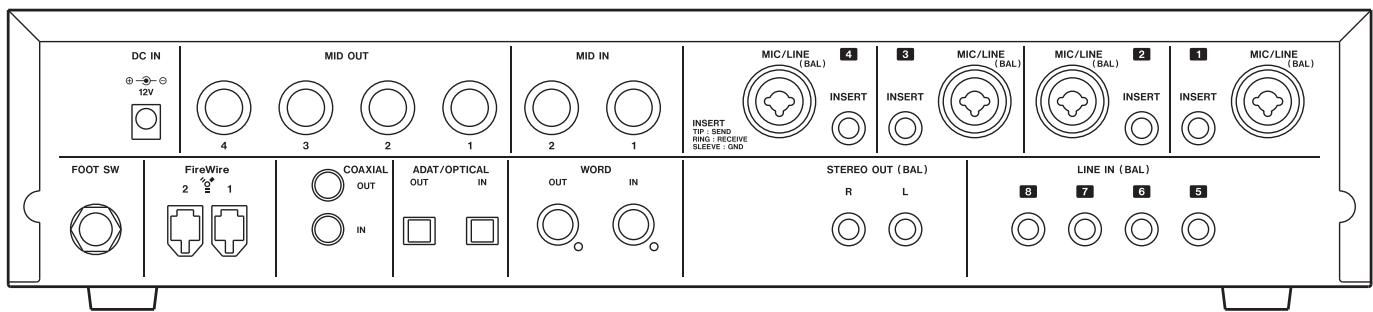

Des prises mixtes XLR-jack 3 points pour recevoir des microphones ou sources de niveau ligne. Les connecteurs XLR (1: masse, 2: chaud, 3: froid) sont branchés au préamplificateur de microphone interne. Les jacks 3 points (extrémité: point chaud, bague: point froid, corps: masse) sont des entrées analogiques symétriques de niveau ligne (+11 dBu). Ces prises utilisent sont concentriques aussi une seule source, un micro ou une source ligne peut-elle être connectée.

numérique. Un câble bretelle d’insertion standard en "Y" avec une fiche jack 3 points est requis. Voyez cela avec votre revendeur d’instruments de musique.

Prises LINE IN (5-8) Prise FOOT SW Accepte une pédale commutateur fugitive standard à prise jack 6,35mm. La fonction de cette prise est déterminée dans le panneau de commande logiciel.

Si une entrée numérique est sélectionnée comme source d’horloge et qu’elle n’a pas de signal d’horloge utilisable, l’indicateur CLOCK clignote pour indiquer un problème et l’unité bascule sur sa propre horloge interne en attendant un signal d’horloge valable. Si l fréquence d’échantillonnage est éloignée de 3% ou plus, la FW-1804 bascule sur l’horloge interne.

Touche BOTH Les signaux audio de la station hôte et des entrées de la

FW-1804 sont tous entendus. • Le réglage par défaut est BOTH.

Faire les réglages de mixer

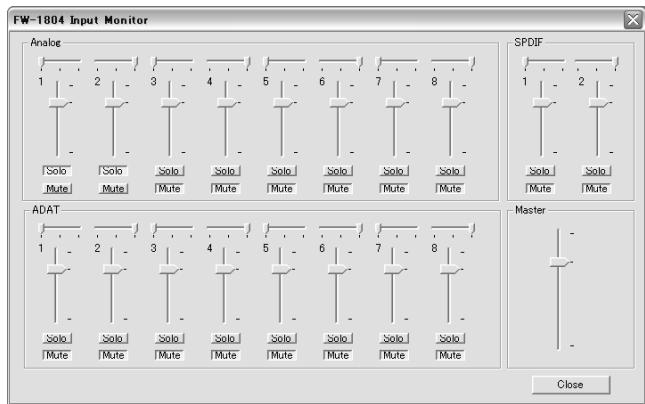

Une fois la configuration d’écoute effectuée, il est possible d’utiliser l’interface mixer du logiciel pour régler les niveaux et positions panoramiques. Cliquez sur le bouton Show Mixer (Afficher mixer) dans l’onglet Settings (Réglages) du panneau de commande (Control Panel).

La FW-1804 a un mixer d’écoute physique contrôlé par une fenêtre mixer logiciel accessible depuis le panneau de commande logiciel. L’avantage principal est de fournir un moyen d’écoute de vos entrées audio sans latence. En utilisant le mixer d’écoute pour contrôler l’audio des entrées conjointement au retour audio de votre application audio numérique, il est possible de rajouter des pistes dans votre logiciel audio numérique sans aucun des retards de traitement audio inhérents aux applications audio numériques.

L’écran suivant apparaîtra:

Touche INPUTS Seules sont entendues les entrées analogiques, ADAT et S/

PDIF de la FW-1804. Cela peut être utile pour régler les entrées en prise live ou pour enregistrer dans votre station de travail audio numérique.

10 FW-1804 TASCAM Réglage du fader master sur 0 dB (gain unitaire)

Maintenez [Shift] et cliquez sur le fader master. Réglage du niveau d’écoute d’un canal sur 0 dB (gain unitaire) Maintenez [Shift] et cliquez sur le fader du canal. NOTE Il est important de comprendre que lorsque vous utilisez le mixer d’écoute, l’interface mixer logiciel de la FW-1804

Mixage d’écoute contrôle les niveaux d’écoute des sources entrant dans la

FW-1804. Bien que vous entendiez toujours les retours audio de votre station de travail audio numérique, déplacer les faders du mixer d’écoute logiciel de la FW-1804 n’a pas d’effet sur le mixer interne de votre station de travail. Un autre point important est à noter est que les faders du mixer d’écoute n’affectent pas les niveaux des entrées envoyées à votre station de travail. Les niveaux envoyés par les entrées analogiques 1 à 8 aux entrées de a station de travail sont seulement contrôlés par leur commande TRIM respective. Les entrées numériques sont envoyées à votre application audio numérique avec un gain unitaire; leur niveau doit être réglé sur la source numérique.

Réglages des niveaux d’entrée

La FW-1804 peut être très utile pour enregistrer des pistes en direct dans une application audio numérique. Voici un scénario typique d’enregistrement et de superposition employant la FW-1804:

Branchez vos sources analogiques ou numériques aux entrées de la FW-1804.

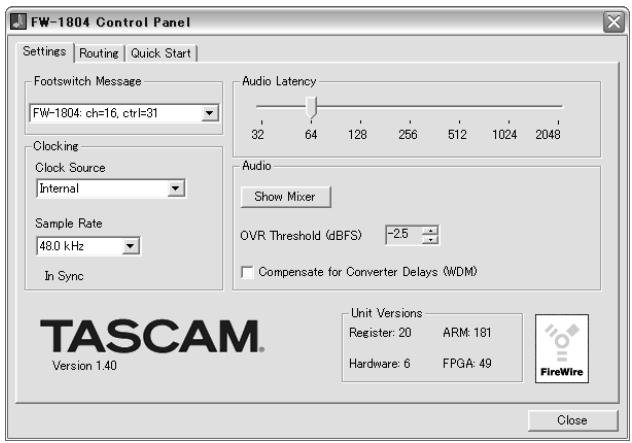

OS X: Le FW-1804 Manager se trouve dans Applications. OS 9: Le FW-1804 Control Panel se trouve dans Tableaux de bord. Il y a trois onglets dans le panneau de commande: Settings (Réglages), Routing (Routage) et Quick Start (Mise en route rapide). Sous Mac OS X, l’onglet Core Audio se situe dans Quick Start (Mise en route rapide).

audio entrants et sortants dans des mémoires tampons. Les plus grandes tailles de mémoire tampon donnent des latences plus élevées mais une plus grande stabilité du système et une protection contre les autres activités du système pouvant créer des clics, pops et autres artefacts audio. Il est toujours nécessaire de tester afin de trouver le meilleur équilibre entre latence et stabilité

OVR Threshold (Seuil de saturation) Ce réglage détermine le niveau à partir duquel les indicateurs OL de la FW-1804 signalent une "saturation" ou un niveau d’écrêtage. Il peut varier entre 0.0 et -5.0 dBFS, par pas de 0.5 dBFS. Compensate for Converter delays (Compensation pour les retards de convertisseur) Ce réglage (Windows seulement) permet au pilote WDM de compenser les retards de convertisseur.

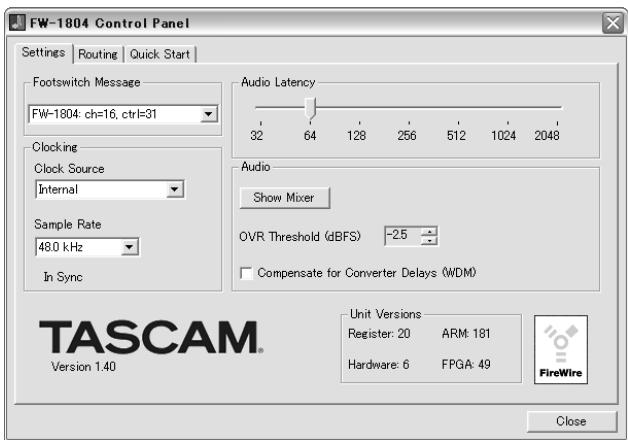

Onglet Settings (Réglages)

C’est ici que vous faites les réglages de base pour configurer la FW-1804.

Vous pouvez sélectionner ici la source d’horloge numérique.

Sample Rate (Fréquence d’échantillonnage) C’est ici que vous sélectionnez la fréquence d’échantillonnage attendue en entrée numérique de la FW1804 et la fréquence d’échantillonnage interne. Audio Latency (Latence audio) Ce réglage sert à sélectionner la taille de la mémoire tampon de fonctionnement audio de la FW-1804. Le pilote de la FW-1804 stocke temporairement les échantillons

12 FW-1804 TASCAM Ce menu sélectionne la source de sortie audio produite par les sorties ADAT optiques de la FW-1804. Les choix sont:

ADAT 1:8 - La sortie audio est déterminée dans votre logiciel audio numérique. L’audio qui a été routé vers les sorties ADAT de la FW-1804 dans votre station de travail audio numérique apparaîtra en sortie ADAT optique. Duplicate of Coax Output (TOS) - La sortie audio est la même que celle envoyée aux sorties analogiques L et R de la FW-1804, et est envoyée dans la fibre optique selon le protocole TOSLINK à deux canaux. Cela peut être utile pour envoyer un mixage deux pistes à un enregistreur master équipé d’une entrée optique deux canaux. Analog Inputs 1:8 - Le signal présent aux 8 entrées analogiques est directement dirigé vers les sorties ADAT. C’est utile dans le cas où vous avez une source analogique qui doit être envoyée dans un autre appareil n’ayant que des entrées ADAT.

Panneau de commande (Control Panel)

Coax Output Source (Source de sortie coaxiale) Ce menu sélectionne la source de sortie audio produite en sortie numérique coaxiale de la FW-1804. Les choix sont: SPDIF 1:2 - La sortie audio est déterminée dans votre logiciel audio numérique. Les sorties S/PDIF de la FW1804 sont vues comme des sorties indépendantes dans votre application audio numérique. Avec ce réglage l’audio qui a été dirigé vers ces sorties apparaît aux sorties numériques à deux canaux de la FW-1804. Monitor Mix 1:2 - La sortie audio est identique à celle envoyée à la sortie STEREO OUT de la FW-1804. C’est utile si, par exemple, vous voulez envoyer le mixage stéréo que vous écoutez à un enregistreur master numérique deux canaux. Notez que dans ce cas la commande MONITOR n’affecte pas la sortie coaxiale. SPDIF Input Routing (Routage d’entrée SPDIF) Ce menu sélectionne la source de l’entrée audio arrivant aux entrées numériques deux canaux (D IN) de la FW1804. Les choix sont:

Ceci, par exemple, accélère le démarrage d’une opération de lecture ou d’enregistrement dans SONAR, particulièrement quand il y a beaucoup de canaux activés.

S’il y a un temps de retard avant que l’opération ne commence quand vous avez pressé PLAY ou RECORD, essayez d’activer cette fonction. Pour l’utiliser, vérifiez les canaux que vous utiliserez dans votre application audio WDM. Quand les canaux sélectionnés dans l’onglet Quick Start correspondent aux canaux réellement utilisés dans votre application, la FW1804 n’aura pas à se resynchroniser lorsque l’application commencera à utiliser ces canaux. Cela s’est avéré bien plus rapide et bien moins enclin à produire un message d’arrête de moteur audio.

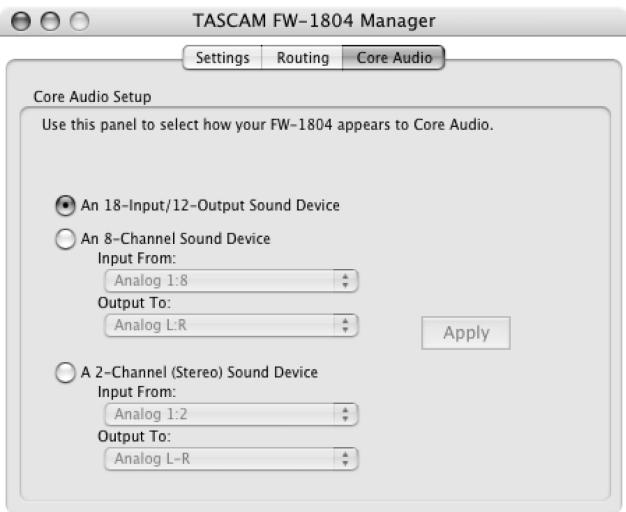

Onglet Core Audio (Mac OS X seulement)

Dans OS X, vous pouvez spécifier comment la FW-1804 doit apparaître dans le système d’exploitation:

COAX to SPDIF 1:2 - Le signal audio numérique arrivant en entrée numérique coaxiale de la FW-1804 est dirigé vers les entrées numériques deux canaux (D IN).

Optical to SPDIF 1:2 - Un signal audio numérique deux canaux au format TOSLINK, reçu en entrée numérique optique de la FW-1804, et dirigé vers les entrées numériques deux canaux (D IN) (notez que les entrées ADAT ne seront pas disponibles pour votre application audio numérique si vous utilisez le connecteur d’entrée optique en mode TOSLINK).

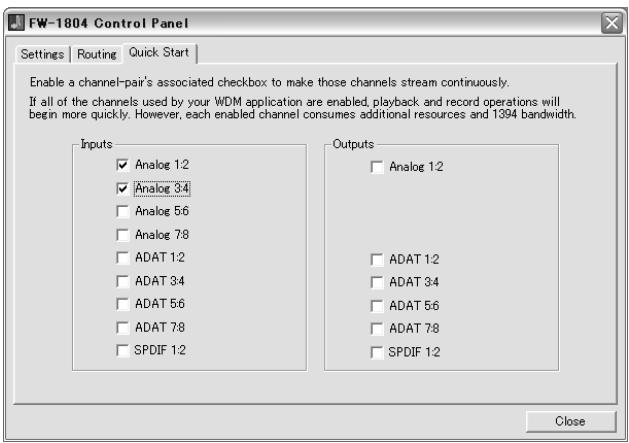

Onglet Quick Start (Windows seulement)

Cet onglet de mise ne route rapide vous permet de spécifier un jeu de canaux qui passeront toujours lorsque vous utilisez le mode pilote WDM/KS dans SONAR.

Les options disponibles sont les suivantes:

An 18-Input/12-Output Sound Device (Périphérique sonore 18 entrées/12 sorties) Tous les canaux d’entrée et de sortie sont utilisés les canaux d’entrée S/PDIF deviennent les canaux 17 et 18 et les canaux de sortie S/PDIF deviennent deux canaux de sortie en supplément des sorties ADAT et écoute (Monitor). MONITOR de la façade. FW-1804 TASCAM

Je n’entends pas de son.

Avez-vous un signal audio valable sortant en bus de sortie de la FW-1804? Vérifiez vos connexions de sortie à votre système d’écoute. La bonne source d’écoute est-elle sélectionnée? Si votre source audio est une entrée analogique: La commande trim du canal est-elle correctement réglée? Si votre source condensateur:

L’alimentation fantôme est-elle activée?

Si votre source audio est une entrée numérique: Avez-vous une source numérique valable connectée? Les réglages d’horloge corrects sont-ils faits? Si votre source audio est votre application audio numérique: Avez-vous sélectionné l’application hôte?

Si vous fonctionnez sous Windows 2000 ou Windows XP: La FW-1804 apparaît-elle comme périphérique audio dans le Gestionnaire de périphériques? Le Gestionnaire de périphériques est-il exempt de toute marque jaune de mauvais fonctionnement?

L’audio souffre de distorsion.

Votre niveau d’entrée est-il trop élevé (indicateurs OL allumés)?

L’audio souffre de clics et de pops.

Avez-vous sélectionné la bonne source d’horloge? La latence est-elle réglée trop bas?
