FLEXXPECT-LABELLING - Système de vision industrielle OMRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module logiciel de vision industrielle
Marque	OMRON
Modèle	FLEXXPECT-LABELLING
Fonctions principales	Inspection de labels et emballages : OCR/OCV, lecture de codes (code-barres, Datamatrix), inspection 360° des bouteilles, traitement couleur haute résolution, configuration intuitive, déroulage d'étiquettes sur bouteilles, acquisition d'images jusqu'à 4 caméras, transformation polaire
Résolution	Haute résolution pour détection de défauts mineurs
Capteurs compatibles	Jusqu'à 4 caméras (compatible avec caméras Xpectia)
Algorithme OCR	Derniers algorithmes OCR pour lecture fiable des caractères (jet d'encre, transfert thermique, marquage laser)
Vitesse de lecture	Lecture haute vitesse de codes
Compatibilité matérielle	Nécessite matériel Xpectia/FZW (non inclus)
Dimensions	Non applicable (logiciel)
Poids	Non applicable
Alimentation	Alimentation via le système Xpectia
Température de fonctionnement	Selon spécifications Xpectia
Humidité de fonctionnement	Selon spécifications Xpectia
Entretien et nettoyage	Mise à jour logicielle périodique ; aucun nettoyage physique requis
Sécurité	Conforme aux normes de sécurité en environnement industriel
Pièces détachées et réparabilité	Logiciel ; pas de pièces détachées ; mises à jour disponibles via OMRON
Informations générales	Module logiciel conçu pour l'inspection des étiquettes et emballages, optimisé pour les boissons premium
Système d'exploitation	Windows (Xpectia)
Langues	Multilingue (interface utilisateur)
Garantie	Selon conditions OMRON
Contenu de la livraison	Licence logicielle FLEXXPECT-LABELLING, documentation
Type de licence	Logiciel modulaire

FOIRE AUX QUESTIONS - FLEXXPECT-LABELLING OMRON

Qu'est-ce que le système FLEXXPECT-LABELLING ?

Le FLEXXPECT-LABELLING est un module logiciel de la plateforme de vision FlexXpect d'OMRON, conçu spécifiquement pour l'inspection des étiquettes et des emballages. Il offre des fonctions avancées d'OCR/OCV, de lecture de codes et d'inspection 360° des bouteilles.

Quels types de codes le logiciel peut-il lire ?

Le logiciel peut lire les code-barres et les Datamatrix. Il utilise des algorithmes OCR récents pour lire également les caractères imprimés par jet d'encre, transfert thermique ou marquage laser.

Puis-je utiliser plusieurs caméras avec FLEXXPECT-LABELLING ?

Oui, le logiciel permet d'acquérir des images provenant de jusqu'à 4 caméras simultanément, ce qui facilite l'inspection de plusieurs faces ou angles d'un produit.

Le matériel est-il inclus avec le logiciel ?

Non, le logiciel nécessite le matériel Xpectia/FZW d'OMRON, qui doit être commandé séparément. Le produit livré est uniquement la licence logicielle du module.

Comment configurer l'inspection des étiquettes sur des bouteilles ?

Le logiciel offre une fonction de déroulage d'étiquettes : les images des bouteilles sont acquises via jusqu'à 4 caméras, puis une transformation polaire compense la distorsion et assemble les images pour une inspection complète de l'étiquette.

Que signifie 'transformation polaire' ?

La transformation polaire convertit une image circulaire (comme une étiquette sur une bouteille) en une image rectangulaire déroulée, facilitant ainsi l'inspection des caractères et des motifs autour de la bouteille.

Quels sont les avantages de l'OCR/OCV dans ce logiciel ?

L'OCR/OCV intégré utilise les derniers algorithmes pour lire fiablement des caractères même si la taille, l'espacement ou l'inclinaison varient. Cela permet de vérifier les codes de date, de lot et autres textes sur les emballages.

Comment mettre à jour le logiciel ?

Les mises à jour sont fournies par OMRON via leur site de support. Il faut télécharger la dernière version et l'installer sur le système Xpectia. Une connexion internet peut être nécessaire.

Ce logiciel est-il compatible avec d'autres marques de caméras ?

Non, le logiciel est conçu pour fonctionner exclusivement avec le matériel Xpectia/FZW d'OMRON. L'utilisation avec d'autres caméras n'est pas supportée.

Quelle est la résolution minimale requise pour la détection des défauts ?

La résolution dépend de la taille des défauts à détecter. Le logiciel supporte des caméras haute résolution permettant de détecter des défauts mineurs ; aucune résolution minimale fixe n'est spécifiée, mais une caméra de 5 MP ou plus est recommandée pour les inspections fines.

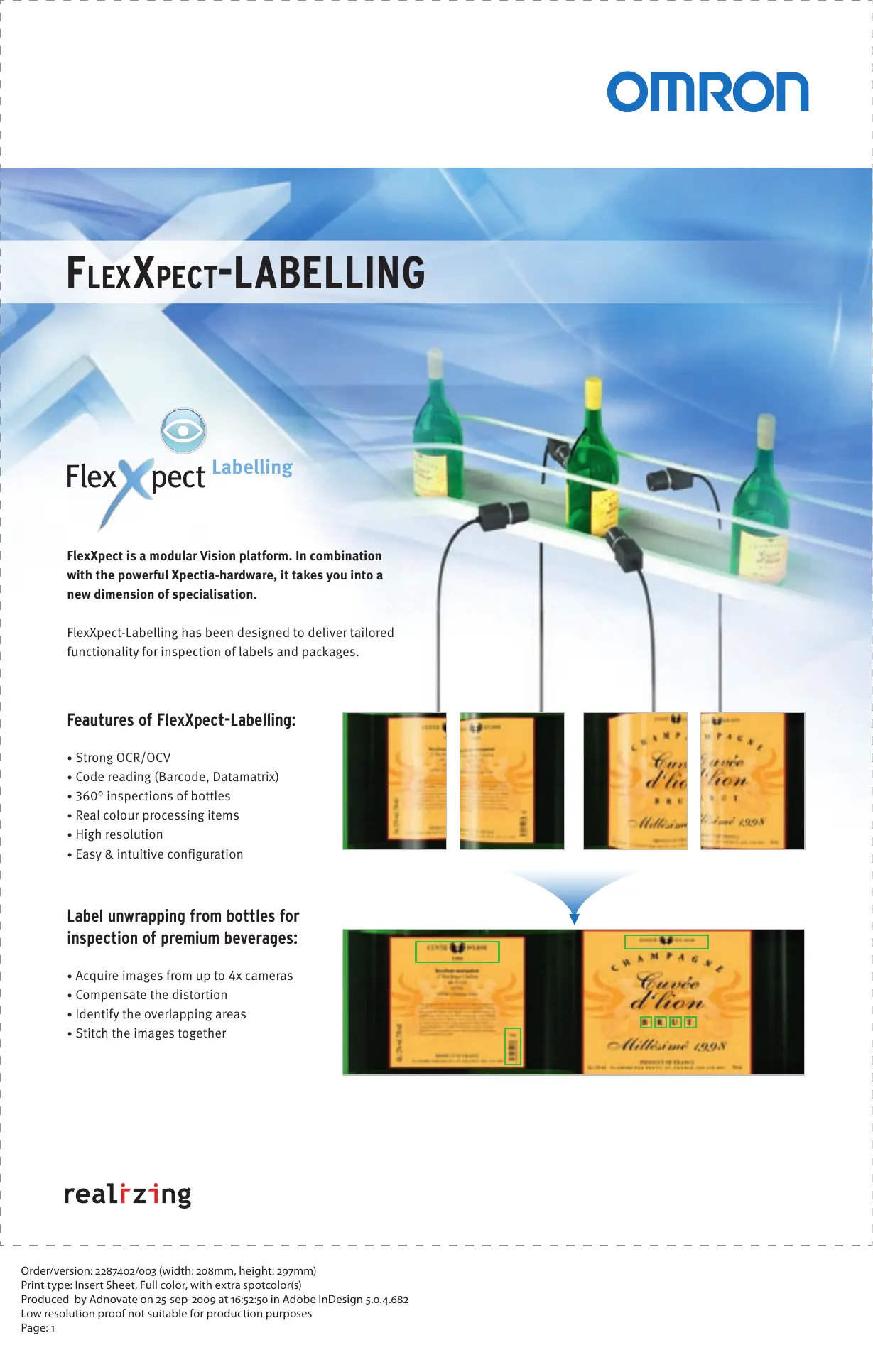

MODE D'EMPLOI FLEXXPECT-LABELLING OMRON

FLEXXPECT-LABELLING

Flex

pect

Labelling

FlexXpect is a modular Vision platform. In combination with the powerful Xpectia-hardware, it takes you into a new dimension of specialisation.

FlexXpect-Labelling has been designed to deliver tailored functionality for inspection of labels and packages.

Features of FlexXpect-Labelling:

• Strong OCR/OCV
• Code reading (Barcode, Datamatrix)
  360^ inspections of bottles
  Real colour processing items
  High resolution
• Easy & intuitive configuration

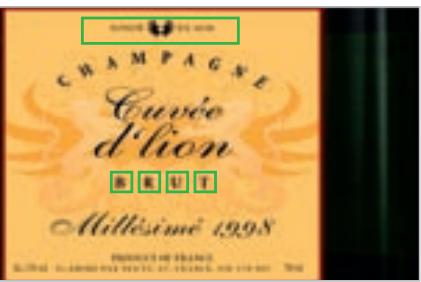

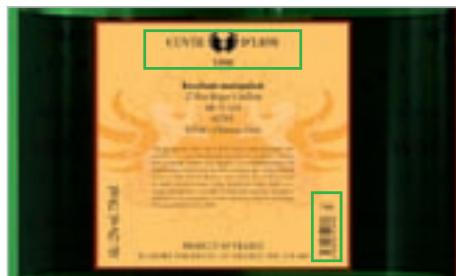

Label unwrapping from bottles for inspection of premium beverages:

Acquire images from up to 4x cameras
- Compensate the distortion
- Identify the overlapping areas
- Stitch the images together

FLEXXPECT-LABELLING

Powerful image processing tools for labelling:

• OCR/OCV
• Barcode/Datamatrix
• Pattern and edge tools

Real colour inspection
High resolution to detect minute defects

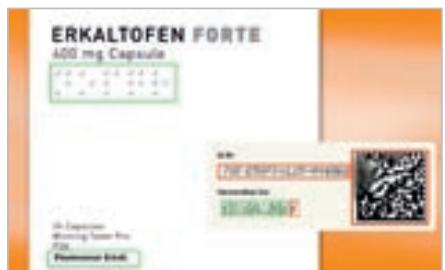

Date/Batch code verification (OCR/OCV)

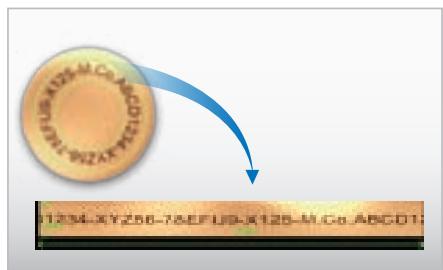

Polar transformation of round strings

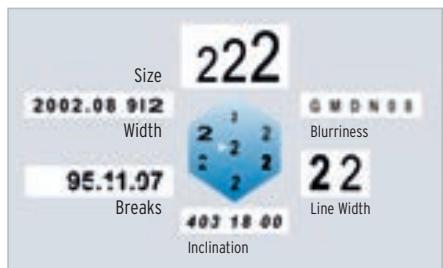

Strong OCR/OCV

FlexXpect-Labelling utilities the latest OCR algorithms to reliably read character data printed by ink-Jet, thermal transfer or laser marking. Even when print varies in size, width, spacing, inclination and form, FlexXpect-Labelling can verify the code.

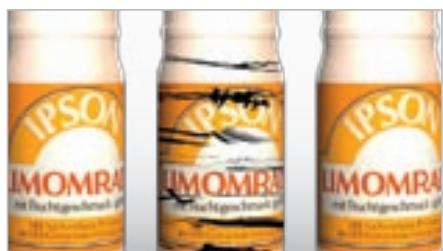

Position and defect inspection

Produce aesthetically perfect products is a key point. FlexXpect-Labelling offers a suite of image processing tools to inspect the label for position and defects.

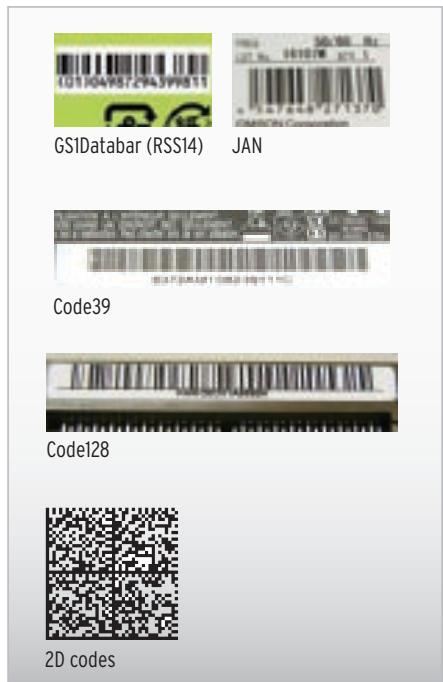

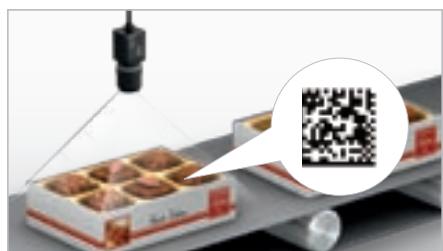

Reading different codes at a time

Two or more different codes in the same field of view can be read by utilizing a high resolution camera. This function helps to reduce the inspection time.

High speed code reading

Item description	Order code
FlexXpect-Labelling software module	FLEXXPECT-LABELLING

Note: FlexXpect software modules require Xpectia/FZW hardware. This is not part of the item and needs to be ordered independently.
