MODE D'EMPLOI F3SP-U3P-TGR OMRON

Capteur de sécurité à faisceau unique et contrôleur

Série E3FS avec

F3SP-U3P-TGR et F3SP-U5P-TGR

Caractéristiques

Le E3FS est un capteur de sécurité à faisceau unique de type 2 consq pour être utilisé avec les unités de contrôle F3SP-U3P-TGR et F3SP-U5P-TGR.

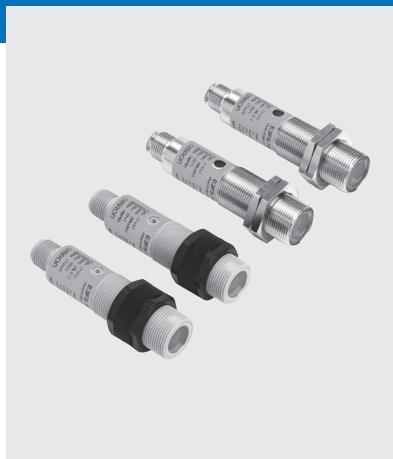

Faisceau unique de sécurité (E3FS)

1) Jusqu'à la catégorie 2 (EN 954-1)

ESPE type 2 et AOPD type 2

Homologué par TÜV Product Service

2) Haute protection contre l'eau IP67 (IEC 60529) 3) Capteur de petite taille M18 x 65 mm 4) 4 modèles disponibles Boftier en plastique (avec type câblé et type à connecteur) Boftier en laiton (avec type câblé et type à connecteur)

• Contrôleur d'occultation pour capteur de sécurité à faisceau unique

Fonctions d'occultation intégrées

Entrées d'occultation

Fonction override

Sortie de lampe d'occultation

Fonction de verrouillage et entrée test / réinitialisation

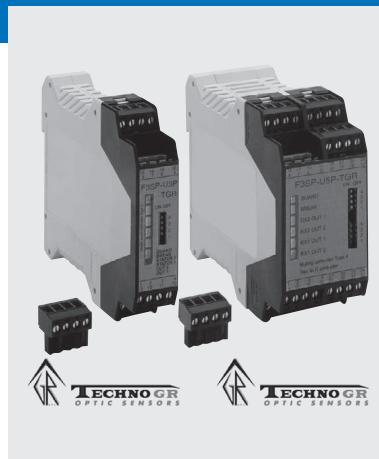

2) 2 modèles disponibles

Unité 2 faisceaux (F3SP-U3P-TGR)

Unité 4 faisceaux (F3SP-U5P-TGR)

Contrôleur de petite taille

Unité 2 faisceaux, L = 22,5mm

Unité 4 faisceaux, L = 45 mm

Informations pour commander

Capteurs de sécurité à faisceau unique (type 2) Série E3FS-10B4

Présentation	Matériau du boîtier	Distance de fonctionnement		Modèle
	Plastique	0 à 10 m		Type câblé	E3FS-10B4
				Type à connecteur	E3FS-10B4-P1
	Laiton nickelé			Type câblé	E3FS-10B4-M
				Type à connecteur	E3FS-10B4-M1-M

Contrôleur pour capteurs de sécurité à faisceau unique Série F3SP-UxP Accessoires

Présentation	Capteurs	Contacts de sortie	Largeur	Modèle
TECHNOGR ORICAMORAD	1 à 2 capteurs de sécurité à faisceau unique	2 NO 2,5 A	22,5 mm	F3SP-U3P-TGR
TECHNOGR ORICAMORAD	1 à 4 capteurs de sécurité à faisceau unique		45 mm	F3SP-U5P-TGR

Lampe d'occultation

Présentation	Modèle
	F39-A11

Ampoule de maintenance

Présentation	Caracteristiques	Modèle
	24 Vc.c. 3 W E14	F39-A11MB

Capteurs Série E3FS-10B4

Méthode de détention		Barrage
Contrôleur		F3SP-U3P-TGR, F3SP-U5P-TGR
Tension d'alimentation		24 Vc.c. ±10 % (ondulation p-p 10 % max.)
Angle d'ouverture effectif		±5° (à 3 m)
Consommation		Emetteur: 50 mA max. Récepteur: 25 mA max.
Portée		10 m
Objet à détector standard		Objet opaque: 11 mm min. de diamètre
Temps de réponse		2,0 ms (E3FS uniquement) Temps de réponse du contrôleur = Temps de réponse du système
Sortie de contrôlele		Sortie transistor PNP, courant de charge: 100 mA max., tension résiduelle: 2 V max. (sauf pour la chute de tension due à l'utilisation d'une rallonge)
Entrée test (Emetteur)		21,5 à 24 Vc.c.: émetteur OFF (courant source: 3 mA max.) Ouvert ou 0 à 2,5 V: émetteur ON (courant de fuite: 0.1 mA max.)
Temps de réinitialisation de l'alimentation		100 ms
Intensité lumineuse ambiente		Lampe à incandescence: 3 000 lx max. (intensité lumineuse sur la surface du récepteur) Lumière du soleil: 10 000 lx max. (intensité lumineuse sur la surface du récepteur)
Température ambiente		Fonctionnement: -10 °C à 55 °C, stockage: -30 °C à 70 °C (sans givrage ni condensation)
Humidité ambiente		Fonctionnement: 35 à 85%, stockage: 35 à 95% (sans givrage ni condensation)
Résistance d'isolation		20 MΩ min. (à 500 Vc.c.)
Rigidité diélectrique		1 000 Vc.a. 50 / 60 Hz 1 min
Résistance aux vibrations	Dysfonctionnement	10 à 55 Hz, amplitude double: 1,5 mm, 2 h dans chacune des directions X, Y et Z
	Limits de fon-tionnement	10 à 55 Hz, amplitude double: 0,7 mm, 50 min dans chacune des directions X, Y et Z
Résistance aux chocs	Dysfonctionnement	500 m / s² (environ 50 G), 3 fois dans chacune des directions X, Y et Z
	Limits de fon-tionnement	100 m / s² (environ 10 G), 1 000 fois dans les directions X, Y et Z
Classe de protection		IP67 (norme IEC)
Source lumineuse		LED infrarouge
Voyants de fonctionnement		Emetteur: émission (orange) Récepteur: sortie ON (vert), sortie OFF (rouge)
Protection		Protection contre court-circuit de sortie, protection contre polarité inverse
Poids (avec emballage)		E3FS-10B4 2M (boftier en résine ABS): environ 150 g pour 1 ensemble (poids sans le cable): environ 55 g) E3FS-10B4-M1-M (boftier métallique): environ 125 g pour 1 ensemble
Norme applicable		IEC61496-1, EN61496-1 ESPE Type 2 (Equipement de protection electro-sensible) IEC 61496-2, EN 61496-2 AOPD Type 2 (Appareils de protection optoelectroniques actifs)
Accessoires		Emetteur, récepteur, quatre écrous de montage et un manuel d'instructions

Plage de fonctionnement parallèle

Plage d'interférences mutuelles

Taux de gain d'excess

Série F3SP-U

Contrôleurs

	F3SP-U3P	F3SP-U5P
Nombre de capteurs	1 à 2 capteurs de sécurité à faisceau unique	1 à 4 capteurs de sécurité à faisceau unique
Largeur	22,5 mm	45 mm
Entrée d'occultation	2 entrées	4 entrées
Fonctions liées à la sécurité	Fonction override Connexion de lampe d'occultation Système de verrouillage (réinitialisation automatique ou manuelle)
Tension d'alimentation	24 Vc.c. ±10 %
Consommation	420 mA max.
Contacts de sortie	2 NO 2,5 A (protection par fusibles), 115 Vc.a. max.	2 NO 2,5 A (protection par fusibles), 250 Vc.a. max.
Voyants	6 voyants d'état et de diagnostic.
Degré d'étanchéité	IP20
Bornier	Bornes à 16 vis, bornier am divisible avec 4 broches	Bornes à 32 vis, bornier am divisible avec 4 broches
Temps de réponse	≤30 ms
Température ambiente	Fonctionnement: -10 à +55 °C
Matériau du boîtier	Plastique, montage sur rail DIN
Poids	0,3 kg

Instructions de fonctionnement

Circuit de sortie

Modèle	Méthode de connexion	Transistor de sortie	Circuit de sortie
E3FS-10DB4 2M	Connectez le cable rose et le cable marron	ON lorsque la lumière est incidente (Light-ON)	Voyant d'etat ON Voyant d'etat OFF Marron (1) Rose (2) (Sélection de mode) Noir (4) (Sortie de contrôle) 12 à 24 Vc.c.
E3FS-10DB4-P1			Rouge Circuit principal Résistance max. Charge Bleu (3)
E3FS-10DB4-M 2M
E3FS-10DB4-M1-M
Circuit du récepteur	Connectez le cable rose et le cable bleu	ON lorsque la lumière est interrompue (Dark-ON)	Voyant d'etat ON Voyant d'etat OFF Marron (1) Rose (2) (Sélection de mode) noir (4) (Sortie de contrôle) 12 à 24 Vc.c.
			Rouge Circuit principal Résistance max. Charge Bleu (3)
E3FS-10LB 2M			Marron (1) (contrôle externe) 12 à 24 Vc.c.
E3FS-10LB-P1
E3FS-10LB-M 2M
E3FS-10LB-M1-M
Circuit de l'émetteur

Histogramme

Mode de sortie et histogramme

Connexion du récepteur		Connectez Rose (2) à Marron (1)	Connectez Rose (2) à Bleu (3)
Mode de sortie		ON si incidente (Light ON)	ON si interrompue (Dark ON)
Lumière incidente Lumière interrompue
Voyant	Vert Rouge
Sortie de contrôle	ON OFF
Charge (Relais)	ON OFF

Histogramme d'émission

		Histogramme
Entrée test	ON OFF
Emission lumière	ON OFF
Voyant	ON OFF

F3SP-U3P réinitialisation manuelle (cat. 2) AVERTISSEMENT : Les deux contacts de sécurité OUT1 et OUT2 doivent être branchés. Lorsque la machine a un seul circuit de verrouillage, connecter les deux contacts ouverts en série. AVERTISSEMENT : L'alimentation des capteurs de sécurité doit provenir de la même source que le F3S-U3P-TGR.

Réglage des interrupteurs DIP

	Fonction	ON	OFF
4	Non utilisé	--------	--------
3	Activation d'occultation	Occultation du capteur 1 uniquement	Occultation des deux capteurs
2	Durée d'occultation	Infini	60 secondes
1	Mode de réinit.	Réinit. automatique	Réinit. manuelle

Les éléments soulignés indiquent les réglages par défaut (réglages d'usine).

ON OFF Réglage d'origine

F3SP-U5P réinitialisation manuelle (cat. 2)

Capteur 2 (ou 4) AVERTISSEMENT : Les deux contacts de sécurité OUT1 et OUT2 doivent être branchés. Lorsque la machine n'a qu'un seul circuit de verrouillage, connecter les deux contacts ouverts en série.

Réglage des interrupteurs DIP

	Fonction	ON	OFF
4	Non utilisé	--------	--------
3	Activation d'occultation	Les entrées d'occultation A-B agissant sur le capteur 1. Les entrées d'occultation C-D agissant sur le capteur 2. Les capteurs 3-4 continuant de fonctionner	Les entrées d'occultation A-B agissant sur les capteurs 1 et 2. Les entrées d'occultation C-D agissant sur les capteurs 3 et 4.
2	Durée d'occultation	Infini	60 secondes
1	Mode de réinit.	Réinit. automatique	Réinit. manuelle

Les éléments soulignés indiquent les réglages par défaut (réglages d'usine).

Câblage de sortie commune

2 charges

1 charge

Avertissement

Le module d'entrées pour capteurs de sécurité à faisceau unique d'Omon (module B1) de la série F3SX est le seul contrôleur pouvant être utilisé avec le E3FS-10B4.

(type 2). Le fonctionnement normal n'est pas garanti en cas d'utilisation d'un autre contrôleur de capteur à faisceau unique.

Le capteur ne peut pas être utilisé dans un système de sécurité si l'entrée de sélection de mode du récepteur de capteur de sécurité à faisceau unique est reliée sur la borne 0V, car

Le capteur passe ON lorsque la lumière est interrompue (Dark ON). Connectez l'entrée de sélection de mode sur la borne 24 Vc.c. si le capteur doit passer ON lorsque la lumière est incidente (Light ON).

Distance de sécurité

La distance de sécurité représentée la distance minimale devant être maintenue entre le capteur et une partie dangereuse de la machine pour arrêter la machine avant que quelqu'un ou quelque chose ne l'atteigne. La distance de sécurité est calculée en fonction de l'équation suivante quand une personne se déplace perpendiculairement à la zone de détention du capteur.

Distance de sécurité (S) = Vitesse d'intrusion dans la zone de détention (K)

Temps de réponse total pour la machine et le capteur (T)

• Distance supplémentaire calculée en fonction de la capacité de détention du capteur (C)

La distance de sécurité varie selon les normes nationales et les normes individuelles de la machine. L'équation est par ailleurs différente si la direction d'intrusion n'est pas perpendiculaire à la zone de détention du capteur. Veillez à vous reporter aux normes associées.

Ici, T = T1 + T2 + T3, où

T1 = Temps d'arrêt maximal de la machine (s)

T2 = Temps de réponse du capteur (s)

(ON à OFF : 2,0 ms pour le E3FS)

T3 = Temps de réponse du F3SP (s)

(ON à OFF : voir le temps de réponse)

Le temps d'arrêt maximal d'une machine correspond au temps écoulé entre la réception du signal d'arrêt du F3SP et l'arrêt complet des éléments dangereux.

Avertissement

Mesurez le temps d'arrêt maximal réel de la machine et vérifiez-le régulièrement.

Référence : Méthode de calcul de la distance de sécurité selon la norme européenne EN 999 (intrusion perpendiculaire à la zone de détention)

Les valeurs K et C sont les suivantes pour les capteurs de sécurité à faisceau unique :

1) Utilisation d'un seul capteur de sécurité à faisceau unique (l'évaluation des risques indique qu'un seul faisceau suffit)

K = 1600mm / s

C=1200mm

Hauteur du faisceau à partir du sol ou d'une surface de référence : 750 mm (recommandation EN 999)

2) Installation de plusieurs capteurs de sécurité à faisceau unique à des hauteurs différentes

K = 1600mm / s

C=850mm

Les hauteurs de faisceau indiquées dans le tableau suivant correspondent aux recommandations EN 999.

Nbre de faisceaux	Hauteur à partir de la surface de référence (exemple : sol)
2	400 mm, 900 mm
3	300 mm, 700 mm, 1 100 mm
4	300 mm, 600 mm, 900 mm, 1 200 mm

Remarque: Consultez les manuels d'instructions F3SN / F3SH pour plus d'informations sur les barrières de sécurité et les capteurs de sécurité multifaisceau.

Prévention des interférences mutuelles

Respectez les points suivants lors de l'installation afin d’éviter toute interférence entre des capteurs de sécurité à faisceau unique ou entre des capteurs et des barrières de sécurité.

• Prévoyez un espace approprié entre les capteurs lors de l'installation (consultez le manuel d'instructions fourni avec le E3FS).
• Utilisez des plaques de déviation pour séparer les capteurs.
• Placez les émetteurs et les récepteurs en alternance lors de l'installation (voir la figure ci-dessous).

Emetteur

Recepteur

Emetteur

Récepteur

Vérifiez la présence d'interférences mutuelles entre les capteurs de sécurité à faisceau unique ou les barrières de sécurité connectés aux mêmes unités de contrôle ou à des unités différentes avant de finaliser la mise en place et de lancer le fonctionnement normal.

Avertissement

En cas d'installation de plusieurs barrières de sécurité, capteurs de sécurité multifaisceau et capteurs de sécurité à faisceau unique, prenez les mesures nécessaires

pour éviter les interférences mutuelles. À défaut, la détection risque d'échouer et de graves blessures peuvent en résulter.

Remarque : Toutes les unités sont des millimètres sauf indication contraire

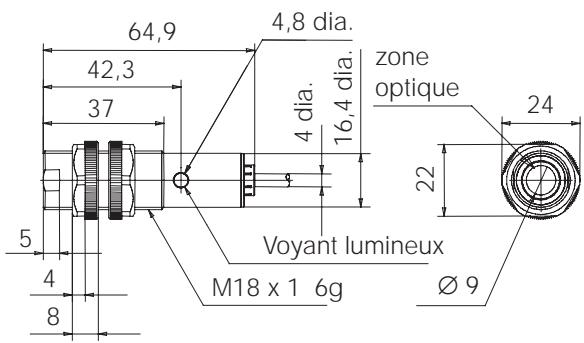

Boîtier en plastique

Type cable:

E3FS-10LB

E3FS-10DB4

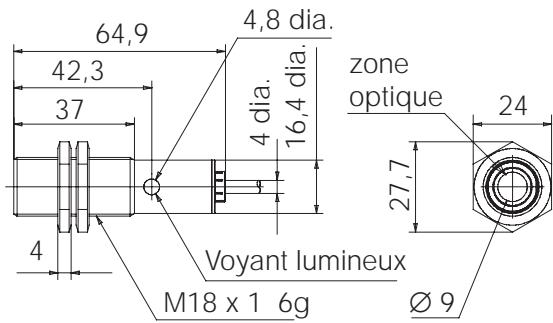

Boîtier métallique

Type cable :

E3FS-10LB-M

E3FS-10DB4-M

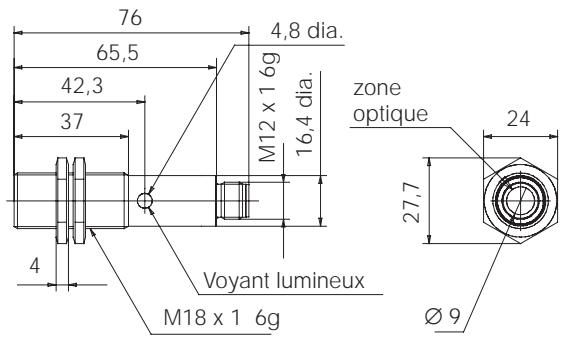

Type à connecteur :

E3FS-10LB-P1

E3FS-10DB4-P1

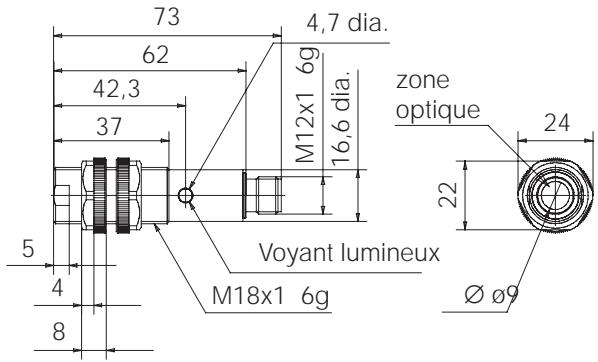

Type à connecteur :

E3FS-10LB-M1-M

E3FS-10DB4-M1-M

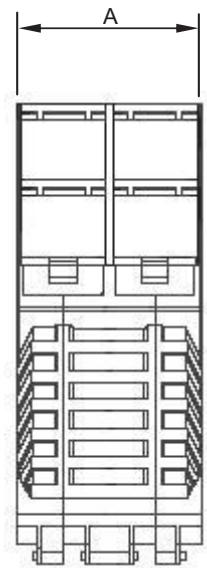

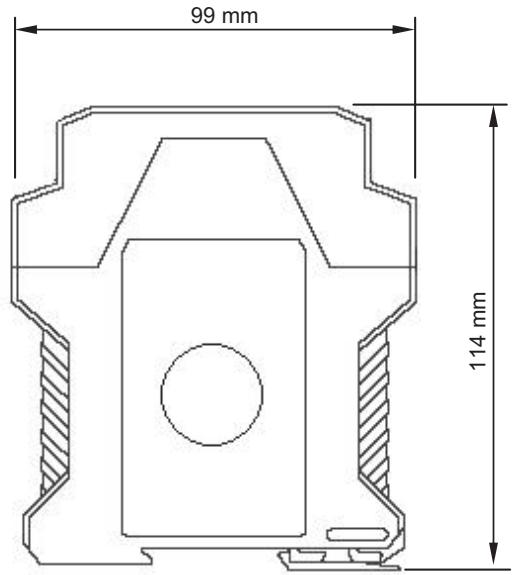

Contrôleur

F3SP-U3P et F3SP-U5P

Modèle	A
F3SP-U3P-TGR	22,5 mm
F3SP-U5P-TGR	45 mm

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.

Cat. No. E25E-FR-02
