Type de produit	Capteur infrarouge de température
Marque	Omron
Modèle	ES1B
Plages de température disponibles	10-70°C, 60-120°C, 115-165°C, 140-260°C
Alimentation	12/24 V c.c.
Signal de sortie	Équivalent thermocouple type K (mV)
Temps de réponse	300 ms
Reproductibilité	Jusqu'à 1% de la plage
Protection	IP65
Câble	3 m, base silicone recouvert PVC
Température de fonctionnement	-25°C à 70°C
Distance de détection	Champ de vision 1:1, montage jusqu'à 40% plus loin
Applications typiques	Séchage papier, scellage emballage, surveillance HT, industrie alimentaire, pelliculage
Compatibilité	Avec régulateurs, indicateurs, capteurs de proximité Omron
Dimensions (diamètre de zone de détection)	2 mm, 20 mm, 40 mm ou 60 mm selon modèle
Poids approximatif	100 g (estimation)
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Respecter les tensions d'alimentation. Ne pas exposer à des températures hors plage.
Pièces détachées et réparabilité	Capteur non réparable par l'utilisateur. Contacter Omron pour pièces.
Informations générales	Fabriqué par Omron Europe B.V. aux Pays-Bas.

FOIRE AUX QUESTIONS - ES1B OMRON

Quelles sont les plages de température disponibles pour le capteur ES1B ?

Le capteur ES1B est disponible en quatre modèles avec des plages de température : 10-70°C, 60-120°C, 115-165°C et 140-260°C.

Quel type de signal de sortie fournit le capteur ES1B ?

Le signal de sortie est équivalent à un thermocouple de type K, fournissant une tension en mV proportionnelle à la température.

Comment alimenter le capteur ES1B ?

L'alimentation requise est de 12/24 V c.c. (courant continu).

Quelle est la protection du capteur ES1B ?

Le capteur possède une protection IP65, le rendant résistant à la poussière et aux projections d'eau.

Quel est le temps de réponse du capteur ES1B ?

Le temps de réponse est de 300 ms.

Le capteur ES1B peut-il être utilisé dans l'industrie alimentaire ?

Oui, grâce à sa mesure sans contact et à sa protection IP65, il est idéal pour des applications hygiéniques comme la mesure de température sur un tapis roulant alimentaire.

Comment nettoyer le capteur ES1B ?

Nettoyer délicatement la lentille avec un chiffon doux et sec. Ne pas utiliser de solvants agressifs.

Peut-on remplacer un thermocouple standard par le capteur ES1B ?

Oui, le ES1B est conçu pour remplacer les thermocouples standard sans contact, offrant un signal de sortie équivalent au type K.

Quelle est la distance de détection du capteur ES1B ?

Le champ de vision est de 1:1 (la zone détectée est de même taille que la distance), mais le capteur peut être monté jusqu'à 40% plus loin que les capteurs IR standards.

Quels accessoires Omron sont recommandés avec le ES1B ?

Le ES1B peut être utilisé avec des régulateurs de température (ex. E5CN), des indicateurs (ex. K3MA) et des capteurs de proximité (ex. E2A) pour des applications automatisées.

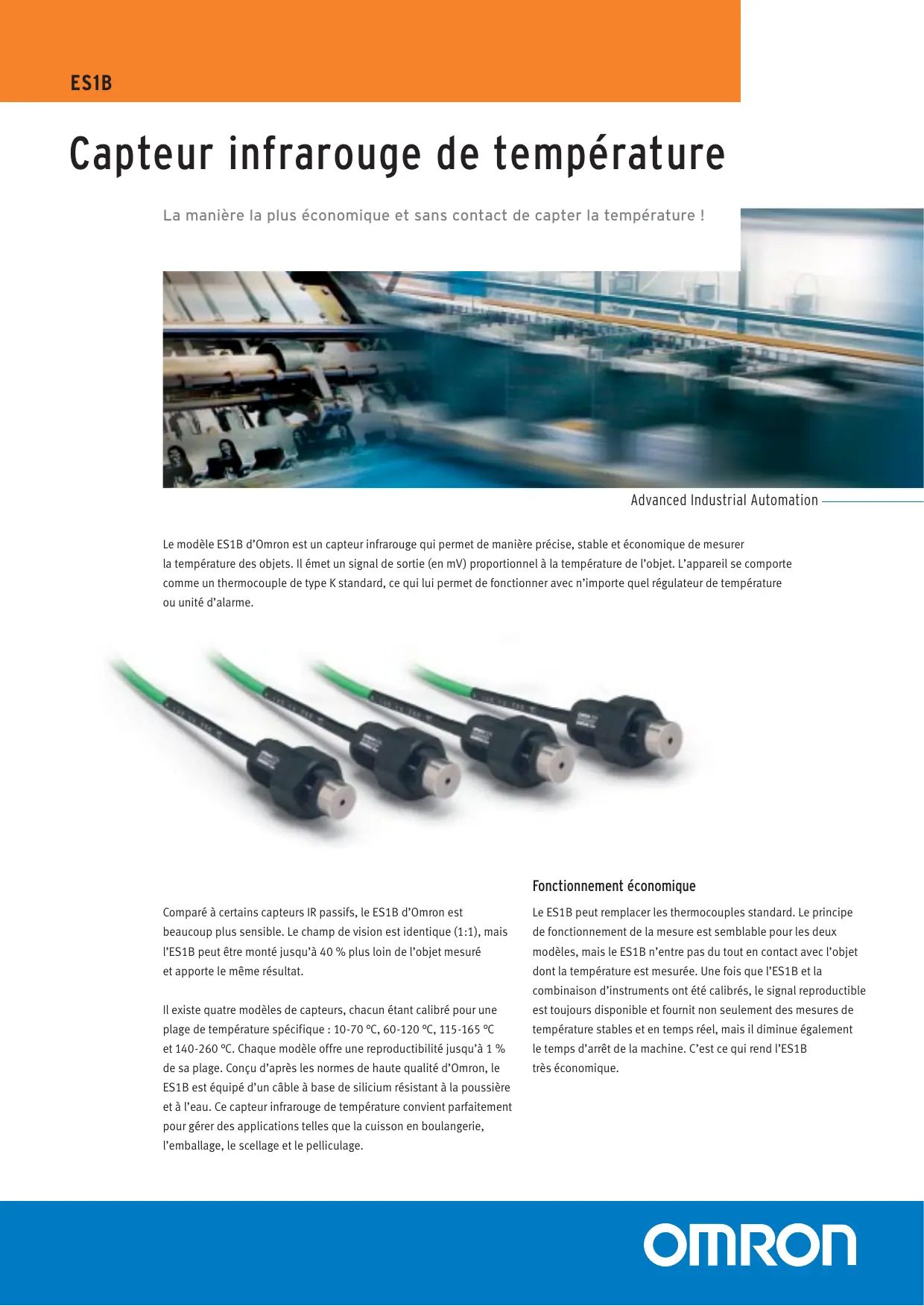

MODE D'EMPLOI ES1B OMRON

Capteur infrarouge de température

La manière la plus économique et sans contact de capter la température !

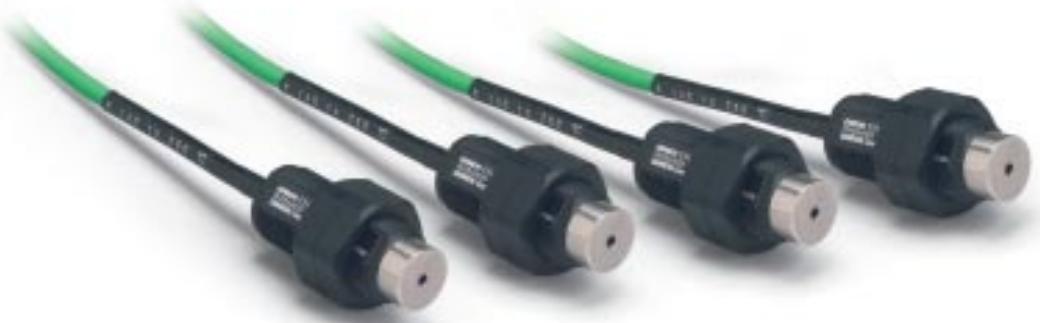

Le modèle ES1B d'Omron est un capteur infrarouge qui permet de manière précise, stable et économique de mesurer la température des objets. Il émet un signal de sortie (en mV) proportionnel à la température de l'objet. L'appareil se comporte comme un thermocouple de type K standard, ce qui lui permet de fonctionner avec n'importe quel régulateur de température ou unité d'alarme.

Comparé à certains capteurs IR passifs, le ES1B d'Omron est beaucoup plus sensible. Le champ de vision est identique (1:1), mais l'ES1B peut être monté jusqu'à 40% plus loin de l'objet mesuré et apporte le même résultat.

Il existe quatre modèles de capteurs, chacun étant calibré pour une plage de température spécifique : 10-70 °C, 60-120 °C, 115-165 °C et 140-260 °C. Chaque modèle offre une reproductibilité jusqu'à 1 % de sa plage. Conçu d'après les normes de haute qualité d'Omron, le ES1B est équipé d'un câble à base de silicium résistant à la poussière et à l'eau. Ce capteur infrarouge de température convient parfaitement pour gérer des applications telles que la cuisson en boulangerie, l'emballage, le scellage et le pelliculage.

Fonctionnement économique

Le ES1B peut remplacer les thermocouples standard. Le principe de fonctionnement de la mesure est semblable pour les deux modèles, mais le ES1B n'entre pas du tout en contact avec l'objet dont la température est mesurée. Une fois que l'ES1B et la combinaison d'instruments ont été calibrés, le signal reproducible est toujours disponible et fournit non seulement des mesures de température stables et en temps réel, mais il diminue également le temps d'arrêt de la machine. C'est ce qui rend l'ES1B très économique.

Idéal pour plusieurs applications!

L'ES1B est très polyvalent. Il peut être utilisé avec des capteurs de proximité (ex. le E2A d'Omron) afin d'indiquer le moment auquel mesurer la température d'objets en mouvement sur une chaîne d'assemblage. Il peut être utilisé avec des indicateurs (ex. le K3MA d'Omron) afin d'identifier une situation d'alarme. Enfin, il peut également être utilisé avec des régulateurs de température (ex. le E5CN d'Omron) pour réguler la température d'un objet en mouvement. Parmi les autres applications :

Séchage de papier

Lors des procédés de production du papier, de l'impression et du textile, il est important de savoir à quelle température le produit s'est fait de lui garantir une qualité constante et d'économiser les coûts énergétiques. Le ES1B est idéal pour mesurer l'emplacement de ce point de séchage.

Scellage d'emballage

Dans l'industrie alimentaire, les emballages doivent être correctement scellés. Le ES1B convient parfaitement pour mesurer la température au point réel du scellage afin d'assurer une qualité constante et le moins de rupture de production possible.

Surveillance des systèmes électriques à haute tension

Grâce à sa capacité à détecter un rayonnement thermique excessif dans les tableaux de distribution ou les transformateurs à haute tension, le ES1B peut indiquer où se situe l'erreur dans le système et éviter ainsi d'aggraver les dommages ou d'augmenter les frais.

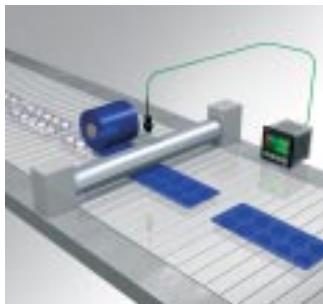

Industrie alimentaire

Le ES1B peut servir à mesurer la température des alimentés sur un tapis roulant. Cette méthode de mesure est à la fois précise et hygiénique puisque aucun appareil n'entre en contact avec la nourriture. La protection IP65 de l'appareil fait de lui l'outil idéal pour ce type d'industrie.

Pelliculage

Scellage de blister

Alimentation

Quelques caractéristiques techniques du ES1B d'omron :

• Alimentation : 12/24 V c.c. Vitesse de réponse : 300 ms
• Reproductibilité jusqu'à 1 % de sa plage. Cable de 3 m à base de silicium recouvert de PVC.
• Température de fonctionnement : -25 °C à 70 °C Protection : IP65
• Signal de sortie : équivalent au thermocouple de type K

Listedesmodles

Modèle	Caracteristiques techniques (plage de température)	Aspect et caractéristique de captage
ES1B	10-70 °C	2 mm 20 mm 40 mm 60 mm
	60-120 °C
	115-165 °C
	140-260 °C	2 mm de dia. 20 mm de dia. 40 mm de dia. 60 mm de dia.

OMRON EUROPE B. V. Wegalaan 67-69, NL-2132 JD, Hoofddorp, Pays-Bas. Tel.: [phone] Fax: [phone] www.europe.omron.com
