ER1032 - Interrupteur de sécurité OMRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur de sécurité d'arrêt d'urgence à câble
Marque et modèle	OMRON ER1032
Dimensions (L x l x H)	327-361 mm x 96 mm x 110 mm
Poids	1320 g
Matériau du boîtier	Alliage d'aluminium moulé
Matériau de l'écrou anneau	Acier inoxydable
Couleur	Jaune
Indice de protection	IP67 (NEMA 6)
Température ambiante	-25 à 80°C
Longueur de câble maximale	125 m
Configurations des contacts	4 NF (sécurité) + 2 NO (auxiliaires)
Tension de commutation max.	240 V c.a. / 720 VA
Courant de commutation max.	c.a. : 240 V/3 A, 120 V/6 A ; c.c. : 24 V/2,5 A (inductif)
Courant minimal	5 V, 5 mA c.c.
Durée de vie électrique	1 000 000 cycles minimum
Durée de vie mécanique	1 000 000 cycles minimum
Force de fonctionnement	< 125 N
Force de tension en position Run	130 N
Entrée de câblage	4 x M20
Fixation	Toute position, 4 vis M5 (couple de serrage 4 Nm)
Fonctions principales	Arrêt d'urgence par câble, indicateur de tension, bouton de réinitialisation bleu, balise lumineuse LED en option (24 Vc.c. ou 120 Vc.a.)
Entretien et nettoyage	Nettoyage à l'eau autorisé ; vérification hebdomadaire du système ; tous les 6 mois : débrancher, vérifier les bornes et l'humidité
Accessoires inclus	Kit de tension de câble RK (crochet, ressort, tendeur, pince, boulons, poulie)
Normes et homologations	IEC947-5-1, IEC947-5-5, EN418, UL508, BS5304 ; marquage CE, UL, C-UL

FOIRE AUX QUESTIONS - ER1032 OMRON

Quelle est la longueur maximale de câble pour l'ER1032 ?

La longueur de câble maximale est de 125 m. L'interrupteur peut être utilisé avec des câbles jusqu'à 200 m selon l'application, mais la notice mentionne 125 m max.

Comment réinitialiser l'interrupteur après un arrêt d'urgence ?

Utilisez le bouton de réinitialisation bleu situé sur l'appareil. Appuyez dessus pour remettre l'interrupteur en mode de marche. L'interrupteur nécessite une réinitialisation manuelle.

Quelle est l'utilité de la balise lumineuse optionnelle ?

La balise lumineuse double (24 Vc.c. ou 120 Vc.a.) peut être câblée pour clignoter en rouge en cas de déclenchement ou briller en vert en continu après réinitialisation.

Comment installer correctement le câble de sécurité ?

Fixez des boulons de guidage tous les 2,5 à 3 m le long du câble. Le câble doit être soutenu à moins de 500 mm de l'interrupteur. Utilisez les crochets de tension pour ajuster la tension, comme indiqué par les flèches rouges dans le regard.

Quelle est la force de traction nécessaire pour déclencher l'arrêt d'urgence ?

La force de fonctionnement est inférieure à 125 N. En conditions normales, la force de traction doit être inférieure à 75 N avec une flexion de câble inférieure à 150 mm entre les boulons de guidage.

L'interrupteur résiste-t-il aux vibrations ?

Oui, grâce aux contacts à action rapide, l'ER1032 assure une protection contre les déclenchements dus aux vibrations.

Quels sont les contacts disponibles et leur configuration ?

L'interrupteur dispose de 4 contacts normalement fermés (NF) pour la sécurité et 2 contacts normalement ouverts (NO) auxiliaires.

Peut-on nettoyer l'interrupteur à l'eau ?

Oui, grâce à l'indice de protection IP67 (NEMA 6), l'interrupteur résiste au nettoyage à l'eau.

Quels accessoires sont disponibles pour l'ER1032 ?

Des kits de câble (5, 10, 20, 50 m), câble seul jusqu'à 126 m, crochet de tension, boulons de guidage, tendeur, ressort, poulie, capot de remplacement/LED, et mécanisme d'arrêt d'urgence.

Quelle est la durée de vie attendue de l'interrupteur ?

L'interrupteur est conçu pour 1 000 000 d'activations minimum en durée de vie mécanique et électrique.

MODE D'EMPLOI ER1032 OMRON

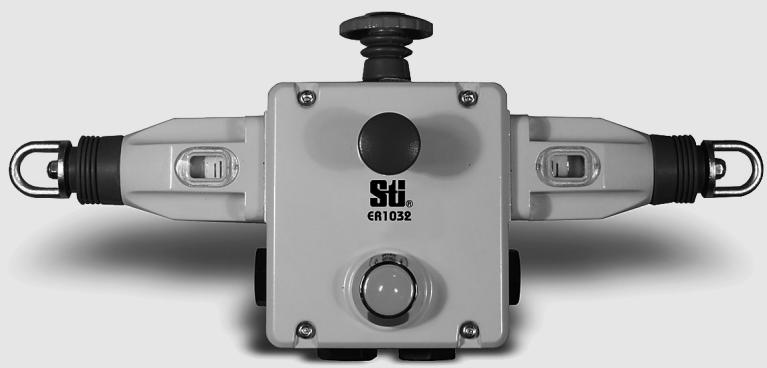

Interrupteur d'arrêt d'urgence à câble

ER1032

• Comme la longueur du câble peut atteindre 200 m, l'interrupteur est idéal pour les applications qui exigent de longs câbles.
• Boîtier de construction robuste — Grâce au boîtier moulé et à l'écrou anneau en acier inoxydable, l'ER1032 convient pour les applications industrielles exigeantes.
• Le degré d'étanchéité IP67 (NEMA 6) permet à l'interrupteur ER1032 de résister au nettoyage à l'eau.
• Arrêt d'urgence intégral — le bouton d'arrêt d'urgence permet les arrêts d'urgence à l'extrémité de l'installation, et peut être remplacé sur place
• Indicateur de tension — L'indicateur de tension permet de configurer simplement le système et de conserver la tension de câble adéquate.
• Les 4 contacts NF et les 2 contacts auxiliaires NO répondent aux besoins des applications les plus exigeantes.
• Résistant aux vibrations — Les contacts à action rapide assurent une protection contre les déclenchements dus aux vibrations.
• Longue durée de vie — L'interrupteur ER1032 est conçu pour un million d'activations minimum.
• Balise lumineuse — La balise lumineuse double en option, disponible en 24 Vc.c., peut être câblée de façon à clignoter en rouge pour signaler qu'un interrupteur a été déclenché ou à briller en vert de manière continue pour indiquer qu'un interrupteur a été correctement réinitialisé.

Bouton de réinitialisation bleu

Un bouton de réinitialisation bleu permet de remettre simplement l'appareil en mode de marche après activation.

Matériel d'installation disponible

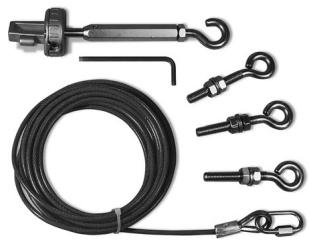

Kit de tension de câble RK

Le kit de tension de câble RK est fourni avec tout le matériel requis pour la plupart des installations. Un ressort est nécessaire comme illustré dans l'exemple d'installation ci-dessous.

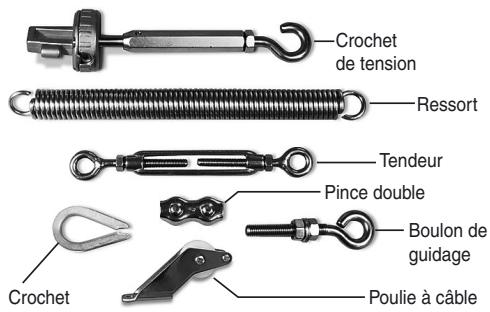

Matériel d'installation

Crochet de tension Ressort Tendeur Pince double Boulon de guidage Crochet Poulie à câble

Des outils peuvent être achetés individuellement pour des installations spéciales.

Dispositions des contacts

4NF + 2NO	Jeu du câble	Plage de tension	Câble tiré
11/12
21/22
33/34
41/42
51/52
63/64

Spécification de montage

Remarque : Certaines installations peuvent nécessiter un ER1022 à chaque extrémité.

Applications

Parmi les applications typiques, citons les systèmes de convoyage et les machines rotatives, ainsi que les zones dangereuses.

Informations de commande

Interrupteur d'arrêt d'urgence à câble

Arrêt d'urgence	Balise lumineuse	Contacts	Entrée de câblage	Référence
Inclus	Inclus (24 Vc.c.)	4 NF + 2 NO	4 x M20	ER1032-042MEL

Accessoires

Option	Référence
Capot de remplacement/LED, 24 Vc.c.	SM06-SL711
Kit câble, 5 m, acier inoxydable	RK5
Kit câble, 10 m, acier inoxydable	RK10
Kit câble, 20 m, acier inoxydable	RK20
Kit câble, 50 m, acier inoxydable	RK50
Câble uniquement, 5 m	R5M
Câble uniquement, 10 m	R10M
Câble uniquement, 20 m	R20M
Câble uniquement, 50 m	R50M
Câble uniquement, 100 m	R100M
Câble uniquement, 126 m	R126M
Crochet de tension, acier inoxydable	SM06-TG00
Boulon de guidage, acier inoxydable, 8 par paquet	SM06-EB10
Boulon de guidage, acier inoxydable, 4 par paquet	SM06-DL20
Crochet, acier inoxydable, 4 par paquet	SM06-THSS
Tendeur, acier inoxydable	SM06-TB30
Ressort, acier inoxydable	SM06-SP50
Poulie, acier inoxydable	SM06-RPSS
Mécanisme d'arrêt d'urgence	SM06-ES60

Caractéristiques techniques

Electriques	Configurations des contacts	4 NF + 2 NO
	Contacts de sécurité	4 NF
	Commutation	c.a. : 240 V–3 A, 120 V–6 A, Inductive c.c. : 24 V – 2,5 A, Inductif
	Contacts auxiliaires	2 NO
	Tension/VA de commutation max.	240 V/720 VA
	Courant minimal	5 V, 5 mA c.c.
	Durée de vie électrique	1 000 000 minimum
	Balise LED	24 Vc.c.
Mécaniques	Fixation	Toute position
	Matériel de fixation	4 vis M5
	Course de l'actionneur pour ouverture positive	Voir les schémas à la page précédente
	Longueur de câble max	125 m
	Force de fonctionnement	< 125 N
	Force de tension en position Run	130 N
	Matériau du boîtier	Alliage en aluminium moulé
	Matériau de l'écrou anneau	Acier inoxydable
	Entrée de câblage	4 x M20
	Poids	1320 g
	Couleur	Jaune
	Durée de vie mécanique	1 000 000 minimum
Environnement	Protection	IP67 (NEMA 6)
	Température ambiante	-25 à 80°C
	Nettoyage	Nettoyage à l'eau
Conformité	Normes	IEC947-5-1, IEC947-5-5, EN418, UL508, BS5304
	Homologations / Listes	Marqué CE pour toutes les directives applicables, UL et C-UL

Remarque : Les contacts de sécurité des interrupteurs STI Omron sont décrits comme normalement fermés (N/F) — c'est-à-dire avec le câble correctement tendu et la machine pouvant démarrer.

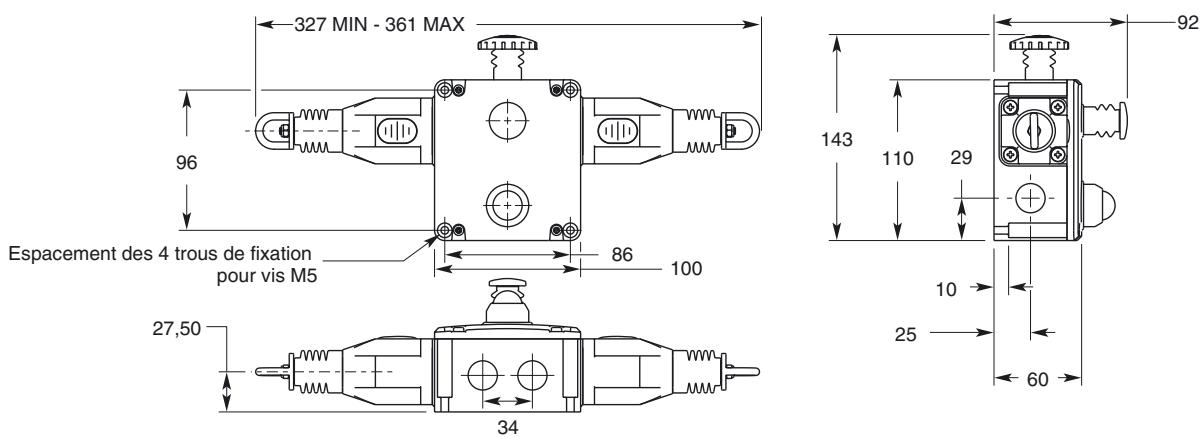

Dimensions (mm)

327 MIN - 361 MAX 96 Espacement des 4 trous de fixation pour vis M5 86 100 27,50 34 143 110 29 10 25 60 92

Instructions d'utilisation

L'installation doit s'effectuer conformément à la procédure suivante ainsi que dans le respect des caractéristiques techniques indiquées et doit être réalisée par un technicien compétent. Le respect des instructions de maintenance recommandées fait partie de la garantie.

AVERTISSEMENT

Ne désactivez pas, ne modifiez pas, ne retirez pas et ne contournez pas cette unité. Il peut en résulter des blessures graves du personnel utilisateur.

Balise lumineuse 24 Vc.c. en option

Lorsque +24 Vc.c. sont appliqués au fil rouge, la balise s'allume en rouge et clignote.

Lorsque +24 Vc.c. sont appliqués au fil vert, la balise s'allume en vert.

(+24 Vc.c.) Rouge (+24 Vc.c.) Vert Noir (0 V)

Balise lumineuse 120 Vc.a. en option

Lorsque +120 Vc.a. sont appliqués au fil rouge, la balise s'allume en rouge et clignote.

Lorsque +120 Vc.a. sont appliqués au fil vert, la balise s'allume en vert.

(120 Vc.a.) (120 Vc.a.) Rouge Vert Noir (commun)

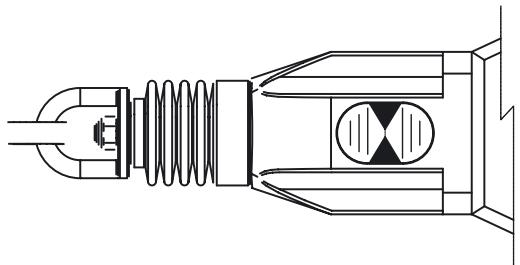

Indicateur de tension

Indicateur illustré avec câble en acier correctement installé.

1. L'installation de tous les systèmes à interrupteur d'arrêt d'urgence à câble doit être réalisée en évaluant les risques liés à l'application envisagée. L'installation ne peut être réalisée que par un technicien compétent et conformément aux instructions suivantes.
2. Les boulons de guidage de support du câble doivent être fixés à intervalles compris entre 2,5 m. min. et 3 m. max. le long de toutes les sections de câble situées entre les interrupteurs. Le câble doit être soutenu à moins de 500 mm du boulon de guidage ou du ressort de sécurité (éventuel) de l'interrupteur. Il est important de ne pas utiliser ces premiers 500 mm dans le cadre de la couverture de protection active.
3. Des boulons de fixation M5 doivent être utilisés pour fixer les interrupteurs. Le couple de serrage des boulons de fixation garantissant une fixation fiable est de 4 Nm. Le couple de serrage des vis du capot, des capuchons d'entrée du conduit et des presse-étoupes doit être de 1,5 Nm pour garantir l'étanchéité IP. Utilisez uniquement des presse-étoupes adaptées au diamètre externe de l'entrée du conduit et du câble.
4. La tension est obtenue à l'aide de crochets de tension. Lors de l'installation, appliquez une tension moyenne, comme indiqué par les flèches rouges dans le regard de chaque interrupteur. Vérifiez le fonctionnement de tous les interrupteurs et des circuits de contrôle en tirant le câble à différents emplacements le long de la zone de protection active et en réinitialisant chaque interrupteur en appuyant sur le bouton de réinitialisation bleu. Vérifiez que les interrupteurs s'enclenchent à chaque reprise et exigent une réinitialisation manuelle en appuyant sur le bouton de réinitialisation bleu. Augmentez la tension du système, le cas échéant, en fonction des vérifications effectuées le long de la section active de la couverture. Si vous disposez d'un bouton (rouge) d'arrêt d'urgence en forme de champignon, testez et réinitialisez chaque interrupteur pour garantir le bon fonctionnement des circuits de contrôle. Les conditions d'utilisation standard pour un fonctionnement efficace du système sont les suivantes : une force de traction inférieure à 75 N et une flexion de câble inférieure à 150 mm entre les boulons de guidage. Si le voyant LED en option est installé, mais pas utilisé, veillez à ce que les conducteurs restent enroulés et liés à l'orifice prévu à cet effet dans la bride du voyant LED.
5. Chaque semaine : vérifiez le bon fonctionnement du système aux emplacements situés le long de la section couverte. Recherchez le réglage de la tension nominale et retendez éventuellement le câble. Tous les 6 mois : débranchez l'alimentation et retirez le capot. Vérifiez le serrage des bornes à vis et recherchez les signes d'humidité. Ne tentez jamais de réparer un interrupteur.

Cat. No. E52E-FR-01

Le produit étant sans cesse amélioré, ces caractéristiques peuvent être modifiées sans préavis.
