Type de capteur	Capteur de pression à quatre canaux
Plage de pression positive	0 à 100 kPa ou 0 à 1 MPa
Plage de pression négative	0 à -101 kPa
Type de sortie	Sortie linéaire 1 à 5 V
Nombre d'entrées capteurs	2 ou 4 selon modèle
Tension d'alimentation	24 V c.c.
Type de sortie contrôleur	NPN collecteur ouvert
Connecteur	Connecteur à 4 broches ou 3 broches selon modèle
Longueur câble connecteur	3 mètres
Compatibilité	Utilisable avec contrôleur K3C-MP8-T12 ou K3C-DP8-T12
Affichage	Panneau d'affichage simple pour économiser l'espace
Précision	Haute précision sans erreurs
Fonctionnalités supplémentaires	Réglage facile de la sensibilité, fonction d'apprentissage et copie entre canaux
Installation	Installation facile dans les espaces réduits

FOIRE AUX QUESTIONS - E8M OMRON

Comment puis-je réinitialiser mon OMRON E8M ?

Pour réinitialiser votre OMRON E8M, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 5 secondes.

Que faire si l'écran de mon OMRON E8M est noir ?

Si l'écran est noir, vérifiez d'abord que l'appareil est bien chargé. Si le problème persiste, essayez de le réinitialiser comme indiqué ci-dessus.

Comment changer les piles de l'OMRON E8M ?

Pour changer les piles, ouvrez le compartiment à l'arrière de l'appareil en utilisant un tournevis. Remplacez les piles par des modèles neufs en respectant la polarité.

Mon OMRON E8M ne se connecte pas à l'application mobile, que faire ?

Assurez-vous que Bluetooth est activé sur votre téléphone et que l'OMRON E8M est en mode appairage. Essayez de redémarrer les deux appareils et de réessayer la connexion.

Comment calibrer mon OMRON E8M ?

Pour calibrer l'OMRON E8M, suivez les instructions fournies dans le manuel d'utilisation. Généralement, cela implique de réaliser un test de référence avec un appareil de mesure standard.

Que faire si l'OMRON E8M affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. La plupart du temps, un redémarrage de l'appareil peut résoudre le problème.

Comment nettoyer mon OMRON E8M ?

Pour nettoyer l'OMRON E8M, utilisez un chiffon doux légèrement humide. Évitez d'utiliser des produits chimiques agressifs ou de plonger l'appareil dans l'eau.

L'OMRON E8M est-il étanche ?

L'OMRON E8M n'est pas étanche. Évitez tout contact avec l'eau pour ne pas endommager l'appareil.

Quelle est la durée de vie des piles de l'OMRON E8M ?

La durée de vie des piles dépend de l'utilisation, mais en moyenne, elles durent environ 6 mois avec une utilisation régulière.

Comment puis-je obtenir un support technique pour mon OMRON E8M ?

Pour obtenir un support technique, veuillez contacter le service client d'OMRON par téléphone ou visiter leur site web pour plus d'informations.

MODE D'EMPLOI E8M OMRON

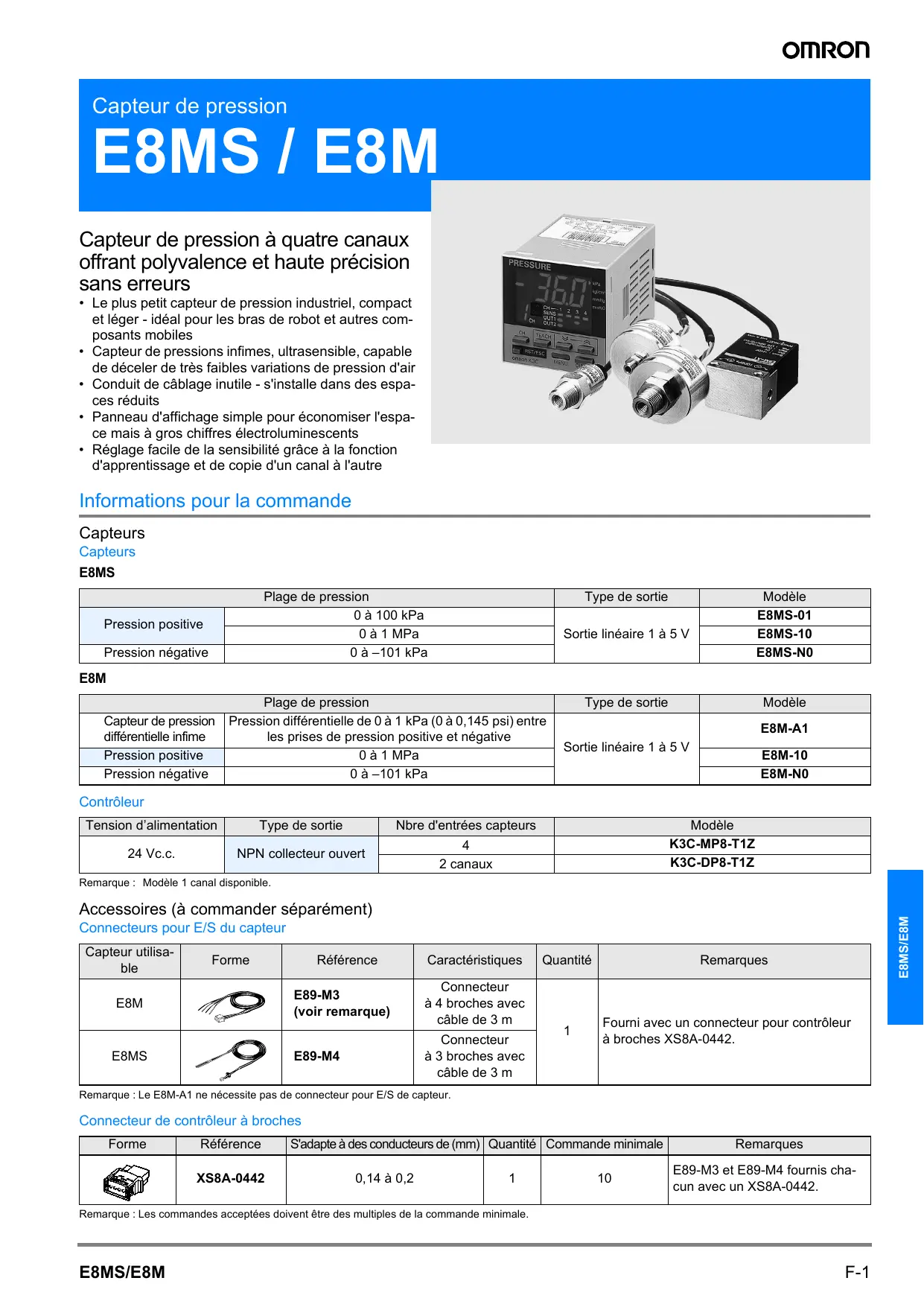

Capteur de pression à quatre canaux offrant polyvalence et haute précision sans erreurs

• Le plus petit capteur de pression industriel, compact et léger - idéal pour les bras de robot et autres composants mobiles.
• Capteur de pression infime, ultrasensible, capable de déceler de très faibles variations de pression d'air.
• Conduit de câblage inutile - s'installe dans des espaces réduits.
• Panneau d'affichage simple pour économiser l'espace mais à gros chiffres électroluminescents.
• Réglage facile de la sensibilité grâce à la fonction d'apprentissage et de copie d'un canal à l'autre.

Capteurs

Capteurs

E8MS

Plage de pression		Type de sortie	Modèle
Pression positive	0 à 100 kPa	Sortie linéaire 1 à 5 V	E8MS-01
	0 à 1 MPa		E8MS-10
Pression négative	0 à -101 kPa		E8MS-N0

E8M

Plage de pression		Type de sortie	Modèle
Capteur de pression différentielle infime	Pression différentielle de 0 à 1 kPa (0 à 0,145 psi) entre les prises de pression positive et négative	Sortie linéaire 1 à 5 V	E8M-A1
Pression positive	0 à 1 MPa		E8M-10
Pression négative	0 à -101 kPa		E8M-N0

Contrôleur

Tension d'alimentation	Type de sortie	Nbre d'entrées capteurs	Modèle
24 Vc.c.	NPN collecteur ouvert	4	K3C-MP8-T1Z
		2 canaux	K3C-DP8-T1Z

Remarque : Modèle 1 canal disponible.

Accessoires (à commander séparément)

Connecteurs pour E/S de capteur

Capteur utilisable	Forme	Référence	Caracteristiques	Quantité	Remarques
E8M		E89-M3(voir remarque)	Connecteur à 4 broches avec cable de 3 m	1	Fourni avec un connecteur pour contrôleur à broches XS8A-0442.
E8MS		E89-M4	Connecteur à 3 broches avec cable de 3 m

Remarque : Le E8M-A1 ne nécessite pas de connecteur pour E/S de capteur.

Connecteur de contrôle à broches

Forme	Référence	S'adapte à des conducteurs de (mm)	Quantité	Commande minimale	Remarques
	XS8A-0442	0,14 à 0,2	1	10	E89-M3 et E89-M4 fournis chan avec un XS8A-0442.

Remarque : Les commandes acceptées doivent être des multiples de la commande minimale.

Connecteur d'alimentation et de sortie

Référence	Caracteristique	Quantité
K32-MP2W	Connecteur à 7 broches avec cable de 2 m	1

Adaptateur

Forme	Modèle	Quantité	Commande minimale	Remarques
	Y92F-30	1	10	Un adaptateur est fourni avec le contrôleur K3C.

Remarque : Les commandes acceptées doivent être des multiples de la commande minimale.

Protection de couple

Forme	Référence
	Y92A-48F1

Protection rigide

Forme	Référence
	Y92A-48

Combinaisons capteurs / contrôleurs

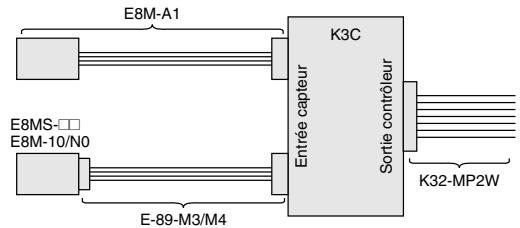

Utiliser les combinaisons suivantes. Le E89-M3/M4 est obligatoire quand le capteur est utilisé seul.

Modèle	E89-M3	E89-M4	K3C-MP8-T1Z K3C-DP8-T1Z	K32-MP2W
E8MS-01	X	O	O	O
E8MS-10	X	O	O	O
E8MS-N0	X	O	O	O
E8M-A1	X	X	O	O
E8M-10	O	X	O	O
E8M-N0	O	X	O	O

0 = requis ;X = non requis.

Capteurs

E8MS-01 E8MS-10 E8MS-10

1/8

de pressiion

de Hirose Electric

Connecteur : DF-13B-3P-1,25V(21)

Connexion avec un connecteur E89-M4

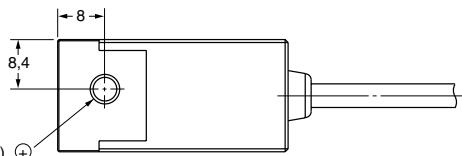

E8M-A1

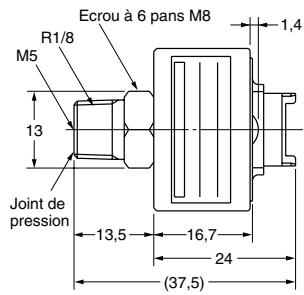

M5, joint de pression de 7 mm de profondeur (Positive)

Câble rond à gaine en vinyle diam. 4 mm, 4 conducteurs (40 X 0,08 diam.), longueur : 3 m.

Un XS8A-0442 est fourni avec le E8M-10.

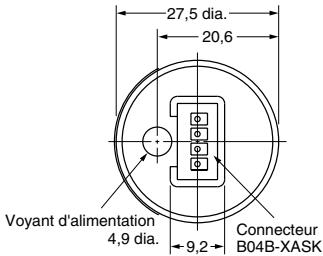

E8M-10

Connexion avec un connecteur E89-M3

E8M-N0

Connexion avec un connecteur E89-M3

Contrôleur

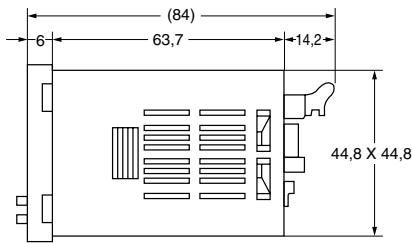

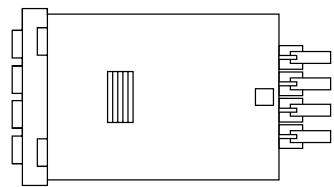

K3C-P8-T1Z
